МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Countersunk non-falling-out screws, product grade В.
Design and dimensions

ГОСТ
10339-80

Взамен
ГОСТ 10339-63

Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. № 3428 дата введения установлена

01.01.82 I

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Издание с Изменением № 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90).

Настоящий стандарт распространяется на винты с потайной головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

(Введено дополнительно, Изм. № 1).

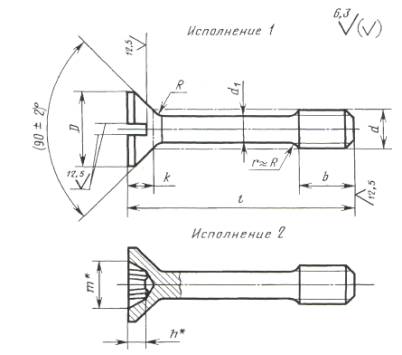

1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

* Размер для справок.

Таблица 1

мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

10

12

Диаметр стержня d1 (пред. откл.h13)

1,6

2,0

2,8

3,5

4,0

5,5

7,0

9,0

Длина резьбы b

3

4

5

6

8

10

12

16

Диаметр головки D

4,7

5,6

7,4

9,2

11,0

14,5

18,0

21,5

Высота головки k, не более

1,50

1,65

2,20

2,50

3,00

4,00

5,00

6,00

Радиус под головкой R, не более

0,2

0,4

0,5

0,6

Номер крестообразного шлица

1

2

3

4

Диаметр крестообразного шлица m

2,7

2,8

4,3

4,6

6,5

7,5

9,7

10,7

Глубина крестообразного шлица h, не более

1,4

1,5

2,0

2,3

2,7

3,7

4,6

5,6

Глубина вхождения калибра в крестообразный шлиц

не более

1,6

1,7

2,3

2,6

3,3

4,3

5,4

6,4

не менее

1,3

1,4

1,8

2,1

2,8

3,8

4,9

5,9

Таблица 2

Длина винта l, мм

Диаметр резьбы d, мм

2,5

3

4

5

6

8

10

12

6





-

-

-

-

-

-

8







-

-

-

-

-

10









-

-

-

-

12











-

-

-

(14)











-

-

-

16











-

-

-

(18)











-

-

-

20

-









-

-

-

(22)

-





Стандартные длины



-

25

-







-

(28)

-









32

-















(36)

-















40

-















(45)

-















50

-















(55)

-















60

-















(70)

-

-

-











80

-

-

-











Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения винта исполнения 1 диаметром резьбы d = 8 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 5.8, без покрытия:

Винт M8-6g×25.58 ГОСТ 10339-80

То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8-6g×25.88.35Х.019 ГОСТ 10339-80

2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

1, 2. (Измененная редакция, Изм. № 1).

2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

2а, 2б. (Введены дополнительно, Изм. № 1).

3. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

(Измененная редакция, Изм. № 1).

4. Технические требования - по ГОСТ 1759.0-87.

5. Теоретическая масса винтов указана в приложении 1.

6. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм

2,5

3

4

5

6

8

10

12

6

0,245

0,404

-

-

-

-

-

-

8

0,277

0,454

0,902

-

-

-

-

-

10

0,309

0,504

0,998

1,703

-

-

-

-

12

0,341

0,554

1,094

1,854

2,977

-

-

-

(14)

0,373

0,604

1,190

2,005

3,174

-

-

-

16

0,405

0,654

1,286

2,156

3,371

-

-

-

(18)

0,437

0,704

1,382

2,307

3,568

-

-

-

20

-

0,754

1,478

2,458

3,765

-

-

-

(22)

-

0,804

1,574

2,609

3,962

8,345

14,22

-

25

-

0,879

1,723

2,835

4,260

8,905

15,13

-

(28)

-

0,954

1,872

3,061

4,558

9,465

16,04

27,07

32

-

1,054

2,061

3,364

4,951

10,210

17,24

29,06

(36)

-

1,154

2,250

3,667

5,344

10,960

18,44

31,05

40

-

1,254

2,439

3,970

5,737

11,710

19,64

33,04

(45)

-

1,379

2,709

4,345

6,234

12,640

21,17

35,55

50

-

1,504

2,979

4,720

6,731

13,570

22,70

38,06

(55)

-

1,629

3,249

5,095

7,228

14,500

24,23

40,57

60

-

1,754

3,519

5,470

7,725

15,430

25,76

43,08

(70)

-

-

-

6,233

8,701

17,320

28,72

48,03

80

-

-

-

6,996

9,677

19,210

31,68

52,98

Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
