ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ФУНДАМЕНТНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ. КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 24379.1-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ФУНДАМЕНТНЫЕ

Конструкция и размеры

Foundation bolts. Structure and dimensions

ГОСТ
24379.1-80

Постановлением Государственного комитета СССР по делам строительства от 25 августа 1980 г. № 133 срок введения установлен

с 01.01 1982 г.

РАЗРАБОТАНЫ

Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР Центральным научно-исследовательским институтом строительных конструкций имени В. А. Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР

Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

А. М. Туголуков, канд. техн. наук (руководитель темы); Е. В. Потапкин; О. Л. Кузина; Ю. В. Фролов; Г. Г. Михайленко; Л. А. Пескова; Л. И. Цыбакова; В. Н. Потапов, канд. техн. наук; В. И. Шарстук, канд. техн. наук; П. П. Алексеенко, канд. техн. наук; В. Ф, Беляев, канд. техн. наук; Л. И. Гладштейн, канд. техн. наук; К. В. Шишокина, канд. техн; наук; Л. Е. Темкин

ВНЕСЕНЫ Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных .зданий и сооружений Госстроя СССР

Гл. инженер И. А. Петров

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 августа 1980 г. № 133.

Настоящий стандарт распространяется на фундаментные болты (в дальнейшем болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0-80, предназначенные для крепления строительных конструкций и оборудования.

Стандарт соответствует СТ СЭВ 144-75 и СТ СЭВ 177-75 в части, касающейся предельных отклонений размеров, и СТ СЭВ 181-75 и СТ СЭВ 182-75 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.

1. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в табл. 1 и на черт. 1.

Таблица 1

Тип болта

Исполнение

Наименование болта

Номинальный диаметр резьбы, мм

1

1

Болты фундаментные изогнутые

12-48

2

2

1

Болты фундаментные с анкерной плитой

16-48

2

56-90

3

100-140

3

1

Болты фундаментные составные

24-48

2

50-64

4

1

Болты фундаментные съемные

24-48

2

56-125

3

56-100

5

-

Болты фундаментные прямые

12-48

6

1

Болты фундаментные с коническим концом

12-48

2

3

ТИПЫ И КОНСТРУКЦИЯ ФУНДАМЕНТНЫХ БОЛТОВ

Тип 1

Болты фундаментные изогнутые

Исполнение 1 Исполнение 2

Тип 2

Болты фундаментные с анкерной плитой

Исполнение 1 Исполнение 2 Исполнение 3

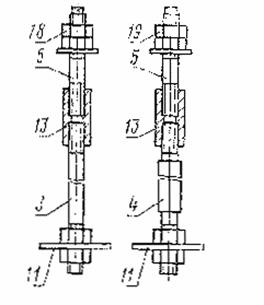

Тип 3

Болты фундаментные составные

Исполнение 1 Исполнение 2

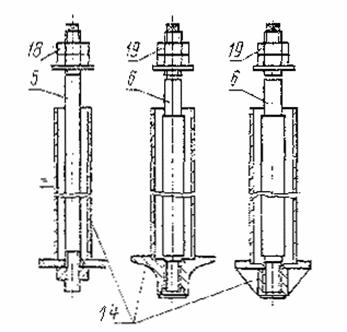

Тип 4

Болты фундаментные съемные

Исполнение 1 Исполнение 2 Исполнение 3

Тип 5

Болт фундаментный прямой

Тип 6

Болты фундаментные с коническим концом

Исполнение 1 Исполнение 2 Исполнение 3

Размеры для справок.

1-10 - шпилька; 11, 12 - плита анкерная; 13 - муфта; 14 - анкерная арматура; 15 - цанга разжимная; 16 - втулка коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70; 19 - гайка по ГОСТ 10605-72

Черт. 1

1.2. Длина болтов L и диаметр резьбы d назначаются в зависимости от длины шпилек и диаметра их резьбы.

Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, со шпилькой из стали марки ВСт3пс2:

БОЛТ 1.1.М20´800. ВСт3пс2 ГОСТ 24379.1-80

То же, болта типа 4, исполнения 2, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 1900 мм, со шпилькой из стали марки 09Г2С-6:

БОЛТ 4.2.М100´6´1900 09Г2С-6 ГОСТ 24379.1-80

1.3. Общие технические условия - по ГОСТ 24379.0-80.

1.4. Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 дана в справочном приложении 1.

Теоретическая масса болтов типов 3 и 4 указывается в рабочих чертежах.

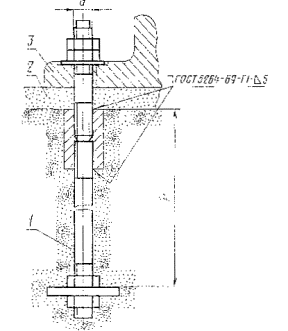

1.5. Примеры установки болтов в фундаменты приведены в рекомендуемом приложении 4.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ШПИЛЕК

2.1. Конструкция и размеры шпилек должны соответствовать указанным на черт. 2 и в табл. 2.

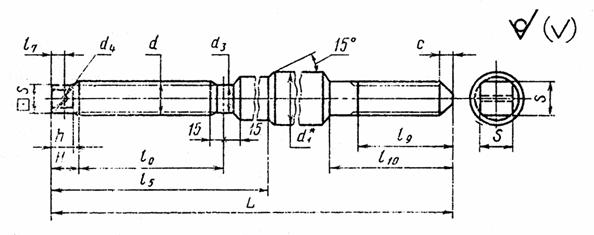

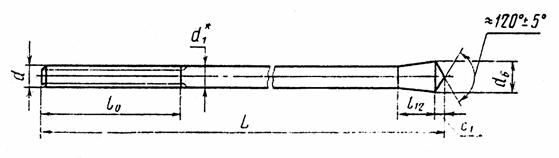

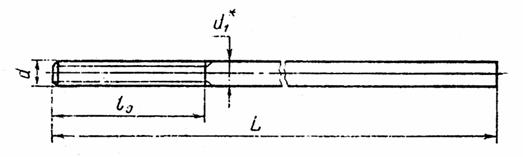

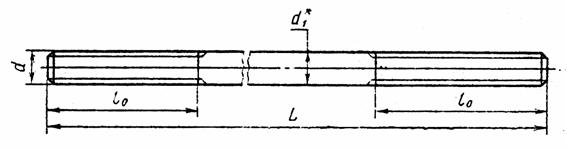

ШПИЛЬКИ (поз. 1-10 по черт. 1)

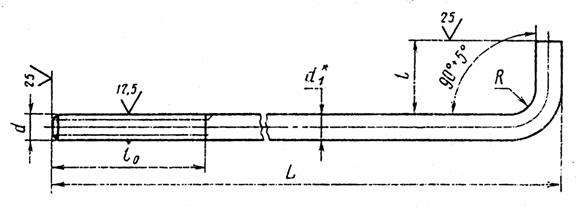

Поз. 1 (d = 12-48 мм)

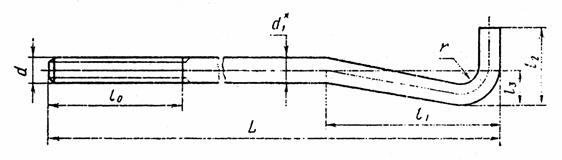

Поз. 2 (d = 12-48 мм)

Поз. 3 (d = 16-48 мм)

Поз. 4 (d = 56-140 мм)

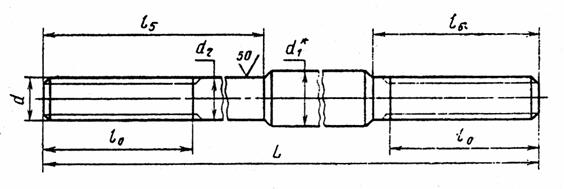

Поз. 5 (d = 24-64 мм)

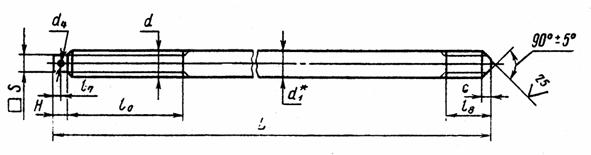

Поз. 6 (d = 56-125 мм)

Поз. 7 (d = 12-48 мм)

Поз. 8 (d = 12-48 мм)

Поз. 9 (d = 12-48 мм)

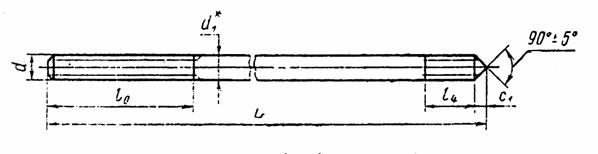

Поз. 10 (d = 12-48 мм)

__________

* Размер для cправок.

Черт. 2

Таблица 2

мм

Номинальный

диаметр резьбы d

Шаг резьбы



d2

d3

d4

d5

d6

lo

l

l1

l2

l3

l4

l5

l6

крупный

мелкий

d*1

Пред. откл. по h16

Пред. откл. по Н15

Пред. откл. по h16

Пред. откл. по +IТ17

Пред. откл. по

Пред. откл. по +IТ17

Пред. откл. по

12

1,75

-

12

-

-

-

17

20

80

40

100

50

25

24

-

-

16

2

16

22

26

90

50

130

60

30

32

20

2,5

20

28

32

100

60

160

80

40

40

24

3

24

5

34

39

110

75

200

100

50

48

30

3,5

30

42

48

120

90

250

120

60

60

36

4

36

8

50

58

130

110

300

140

70

73

42

4,5

42

58

68

140

125

350

170

85

85

48

5

48

68

77

150

150

400

200

100

98

56

5,5

60

56

47,8

12





160

-

-

-

-

-

400

180

64

6

70

64

55

16





170

500

190

72

-

6

75

72

63

20





180



200

80

85

80

71





190

600

220

90

95

90

81

25

-

-

210

800

230

100

105

100

91





230

1000

250

110

120

110

101





240

260

125

130

125

116

30





250

270

140

145

140

-

-





270

280

Продолжение табл. 2

мм

Номинальный

Шаг резьбы

l7

l8

l9

l10

l11

l12

S

Пред. откл. по h15

H

h

c

c1



R



r

диаметр резьбы d

крупный

мелкий

Пред. откл. по

Пред. откл. по

12

1,75

-

-

 -

-

-

30

20

-

-

-

-

6

12

8

16

2

36

28

9

16

10

20

2,5

48

34

9

20



24

3

7

65

60

41

17

16

9

11

24

20

30

3,5

75

73

50

19

12

14

30



36

4

10

90

85

63

24

20

17

36

30

42

4,5

100

95

71

27

15

20

42



48

5

12

115

120

82

32

25

18

22

48

40

56

5,5

16

130

120

180

-

-

41

30

25

20

-

-

-

64

6

20

150

135

200

46

40

35

25

72

-

-

-

155

240

50

30

80

55

90

25

180

280

65

50

45

35

100

200

300

75

40

110

220

340

85

125

30

240

370

95

60

55

45

140

-

-

-

-

-

-

-

Пример условного обозначения шпильки поз. 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, из стали марки ВСт3пс2:

ШПИЛЬКА 1.М20´800 ВСт3пс2 ГОСТ 24379.1-80

То же, поз. 4, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 3150 мм, из стали марки 09Г2С-6:

ШПИЛЬКА 4.М100´6´3150.09Г2С-6 ГОСТ 24379.1-80

2.2. Предельные отклонения размеров - по СТ СЭВ 144-75 и СТ СЭВ 177-75.

2.3. Резьба - по СТ СЭВ 182-75, поле допуска 8g - по ГОСТ 16093-70.

2.4. Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.

2.5. Длина шпилек L (кроме поз. 5 и 6) и их теоретическая масса приведены в справочном приложении 2.

Для шпилек (поз. 5 и 6) длина и теоретическая масса указываются в рабочих чертежах.

2.6. Допускается по соглашению между потребителем и предприятием-изготовителем изготовление шпилек другой длины.

3. КОНСТРУКЦИЯ И РАЗМЕРЫ АНКЕРНЫХ ПЛИТ

3.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на черт. 3 и в табл. 3, плит (поз. 12) - на черт. 4 и в табл. 4.

ПЛИТА АНКЕРНАЯ (поз. 11 по черт. 1)

___________

* Размер для справок.

Черт. 3

Таблица 3

Размеры в мм

Номинальный диаметр резьбы шпильки d

D

Пред. откл. по Н17

B

Пред. откл. по

S*

Теоретическая масса плиты, кг

16

22

65

14

0,42

20

26

80

16

0,74

24

32

100

18

1,30

30

38

120

20

2,08

36

45

150

20

3,28

42

50

170

25

5,29

48

60

190

28

7,31

56

66

220

32

11,21

64

74

260

36

17,80

72

82

300

40

26,41

80

90

320

45

33,70

90

100

360

50

47,50

ПЛИТА АНКЕРНАЯ (поз. 12 по черт. 1)

Черт. 4

Таблица 4

Размеры в мм

Номинальный диаметр резьбы шпильки d

D

D1

D2

Н4

Теоретическая масса плиты, кг

100

135

625

220

130

94,27

110

145

650

230

135

100,32

125

165

675

240

135

106,70

140

185

700

290

145

125,50

Пример условного обозначения анкерной плиты (поз. 11), размером B = 150 мм:

ПЛИТА 150 ГОСТ 24379.1-80

То же, поз. 12, наружным диаметром D1 = 625 мм:

ПЛИТА 625 ГОСТ 24379.1-80

3.2. Предельные отклонения размеров - по СТ СЭВ 144-75.

3.3. Отливку выполнять по III классу точности ГОСТ 1855-55.

3.4. Формовочные уклоны - по ГОСТ 3212-57.

3.5. Литейные радиусы - 5 мм.

3.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более Ra = 50 мкм по ГОСТ 2789-73.

4. КОНСТРУКЦИЯ И РАЗМЕРЫ МУФТЫ

4.1. Конструкция и размеры муфты должны соответствовать указанным на черт. 5 и в табл. 5.

МУФТА (поз. 13 по черт. 1)

___________

* Размер для справок.

Черт. 5

Таблица 5

Размеры в мм

Номинальный диаметр резьбы d

D*

H

Пред. откл. по +IТ17

с

Теоретическая масса муфты, кг

24

50

120

2

1,42

30

60

140

3

2,35

36

70

170

4

3,78

42

80

190

5

5,43

48

90

220

6

7,36

56

100

250

8

10,58

64

110

280

8

13,82

Пример условного обозначения муфты из стали марки ВСт3пс2 для шпильки d = 24 мм:

МУФТА М24.ВСт3пс2 ГОСТ 24379.1-80

4.2. Муфты должны изготовляться из круглой стали по ГОСТ 2590-71, обычной точности прокатки.

4.3. Предельные отклонения размеров - по СТ СЭВ 144-75.

4.4. Резьба - по СТ СЭВ 182-75 с крупным шагом, поле допуска 7Н - по ГОСТ 16093-70.

4.5. Размеры фасок резьбы – по ГОСТ 10549-80.

5. КОНСТРУКЦИЯ И РАЗМЕРЫ АНКЕРНОЙ АРМАТУРЫ

5.1. Конструкция анкерной арматуры должна соответствовать указанной на черт. 6.

АРМАТУРА АНКЕРНАЯ (поз. 14 по черт. 1)

_________

* Размеры для справок.

1 - труба(черт. 7); 2 - составная анкерная плита (черт. 3); 3 - литая анкерная плита (черт. 9), 4 - сварная анкерная плита (черт. 10); 5 - заглушка (черт. 13).

Черт. 6

5.2. Длина L1 анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия d - по диаметру резьбы шпильки.

5.3. Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на черт. 7 и в табл. 6.

Трубы должны приниматься по ГОСТ 10704-76.

5.4. Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на черт. 8, и в табл. 7.

ТРУБА (поз. 1 по черт. 6)

Черт. 7

Таблица 6

Диаметр резьбы шпильки

24

30

36

42

48

56

64

72

80

90

100

110

125

Диаметр и толщина стенки трубы D´s

60´3,5

89´4

102´4

114´4,5

127´4,5

140´4,5

152´5

168´5

180´5

203´6

ПЛИТА АНКЕРНАЯ СОСТАВНАЯ (поз. 2 по черт. 6)

___________

* Размеры для справок.

1 - гайка по ГОСТ 5915-70

Черт. 8

Таблица 7

Размеры в мм

Номинальный диаметр резьбы d*

D

Пред. откл. по Н16

Н*

s*

B

Пред. откл. по

Теоретическая масса плиты, кг

24

32

37

18

140

2,61

30

38

44

20

160

3,28

36

45

49

20

180

4,96

42

50

59

25

200

7,65

46

60

63

25

240

10,98

Примечание к черт. 6 и 8. С 01.07 1981 г. действует ГОСТ 5264-80.

Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на черт. 9 и в табл. 8.

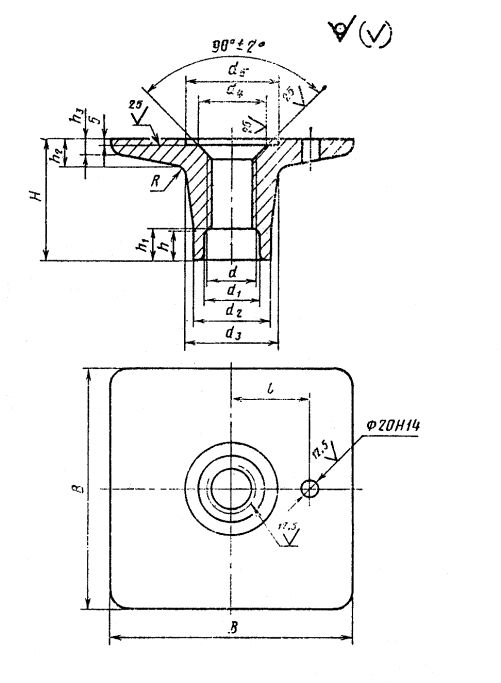

ПЛИТА АНКЕРНАЯ ЛИТАЯ (поз. 3 по черт. 6)

Черт. 9

Таблица 8

Размеры в мм

Номинальный диаметр резьбы d

Шаг резьбы

d1

d2

d3

d4

d5

B

l

H

h

h1

h2

h3

R

Теоретическая масса плиты, кг

крупный

мелкий

56

5,5

-

80

100

115

80

106

300

105

150

40

30

40

20

20

26

64

6

85

105

125

90

120

350

120

170

50

40

45

38

72

-

6

100

125

150

100

133

400

130

200

50

50

25

57

80

145

56

90

120

150

180

120

158

450

150

230

60

30

25

89

100

130

170

190

150

174

500

160

240

60

70

40

117

110

145

185

210

165

185

550

180

270

75

35

45

158

125

150

190

230

180

210

600

190

290

80

50

195

5.6. Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на черт. 10 и в табл. 9.

Сверление отверстия в анкерной плите производится после приварки втулки и ребер.

ПЛИТА АНКЕРНАЯ СВАРНАЯ (поз. 4 по черт. 6)

___________

* Размеры для справок.

1 - ребро (черт. 11); 2 - втулка (черт. 12)

Черт. 10

Таблица 9

Размеры в мм

Номинальный

диаметр резьбы d

Шаг резьбы

B

Пред. откл. по

d1

d2

Н*

s*

Теоретическая масса плиты, кг

крупный

мелкий

Пред. откл. по H16

56

5,5

-

280

106

76

110

20

16,61

64

6



300

120

84

120



19,71

72

-

6

340

133

92

135

25

31,24

80

400

145

100

145



43,01

90

420

158

110

170

30

59,19

100

450

174

120

180



71,21

Примечание. С 01.07 1981 г. действует ГОСТ 5264-80.

5.6.1. Конструкция и размеры ребра должны соответствовать указанным на черт. 11 и в табл. 10.

РЕБРО (поз. 1 по черт. 10)

___________

* Размер для справок.

Черт. 11

Таблица 10

Размеры в мм

Номинальный диаметр резьбы отверстия в анкерной плите d

h

Пред. откл. по

Толщина s*

56

80

10

64

90

72

100

80

110

16

90

130

100

140

5.6.2. Конструкция и размеры втулки должны соответствовать указанным на черт. 12 и в табл. 11.

ВТУЛКА (поз. 2 по черт. 10)

__________

* Размер для справок.

Черт. 12

Таблица 11

мм

Номинальный, диаметр резьбы d

56

64

72

80

90

100

Диаметр заготовки D*

100

110

130

140

160

180

h Пред. откл. по +IТ17

90

100

110

120

140

150

5.7. Конструкция и размеры заглушки (поз. 5) должны соответствовать, указанным на черт. 13 и в табл. 12 для трубы и в табл. 13 для анкерной плиты.

ЗАГЛУШКА (поз. 5 по черт. 6)

Черт. 13

Таблица 12

Размеры в мм

Труба D´s

60´3,5

89´4

102´4

114´4,5

127´4,5

140´4,5

152´5

168´5

180´5

203´6

D1

Пред. откл. по h16

56

85

98

110

122

135

147

163

175

198

Теоретическая масса, кг

0,06

0,13

0,18

0,22

0,28

0,34

0,40

0,49

0,57

0,72

Таблица 13

Размеры в мм

Номинальный диаметр резьбы под анкерную плиту d

56

64

72

80

90

100

110

125

D1

Пред. откл. по h16

90

95

115

13,0

150

160

170

Теоретическая масса, кг

0,15

0,17

0,24

0,31

0,42

0,47

0,53

Пример условного обозначения анкерной арматуры, исполнения 1, под шпильку d = 24 мм, длиной L1 = 400 мм:

АРМАТУРА АНКЕРНАЯ 1.М24´400 ГОСТ 24379.1-80

То же, исполнения 2, под шпильку d = 64 мм, длиной L1 = 2000 мм:

АРМАТУРА АНКЕРНАЯ 2.М64´2000 ГОСТ 24379.1-80

То же, исполнения 3, под шпильку d = 100 мм с мелким шагом резьбы 6 мм, длиной L1 = 3150 мм:

АРМАТУРА АНКЕРНАЯ 3.М100´6´3150 ГОСТ 24379.1-80

5.8. Предельные отклонения размеров по СТ СЭВ 144-75 и СТ СЭВ 177-75.

5.9. Резьба - по СТ СЭВ 182-75, поле допуска 7Н - по ГОСТ 16093-70.

5.10. Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 2009-55.

5.11. Размеры фасок резьбы - по ГОСТ 10549-80.

5.12. Неуказанные литейные радиусы R 5 мм.

5.13. Теоретическая масса анкерной арматуры и труб приведена в справочном приложении 3.

6. КОНСТРУКЦИЯ И РАЗМЕРЫ РАЗЖИМНОЙ ЦАНГИ

6.1. Конструкция и размеры разжимной цанги должны соответствовать указанным на черт. 14 и в табл. 14.

ЦАНГА РАЗЖИМНАЯ (поз. 15 по черт. 1]

Черт. 14

Таблица 14

Размеры в мм

Номинальный

диаметр резьбы шпильки d

D

Пред. откл. по h16

d1

Пред. откл. по h16

d2

d3

H

h

h1

h2

h3

h4

h5

Пред. откл. по

R,

не более

Теоретическая масса цанги, кг

Пред. откл. по h16

Пред. откл. по

12

17

12,5

15

16,5

36

30

24

16

11

7

0,5

0,8

0,03

16

24

17,0

20

23,2

45

36

30

21

14

10

0,8

1,0

0,08

20

30

21,0

25

29,0

60

48

40

26

18

12

1,0

1,2

0,17

24

34

25,0

30

32,5

75

60

54

31

22

15

1,5

1,5

0,25

30

42

32,0

37

32,5

90

72

60

34

27

18

1,5

1,5

0,41

36

50

38,0

42

48,0

105

84

70

47

33

22

2,0

1,5

0,68

42

58

44,0

52

55,5

120

96

80

55

39

25

2,5

2,0

1,06

48

68

50,0

60

65,0

150

120

100

63

43

29

3,0

2,0

1,96

6.2. Предельные отклонения размеров - по СТ СЭВ 144-75.

Пример условного обозначения разжимной цанги для шпильки d = 24 мм:

ЦАНГА М24 ГОСТ 24379.1-80

7. КОНСТРУКЦИЯ И РАЗМЕРЫ КОНИЧЕСКОЙ ВТУЛКИ

7.1. Конструкция и размеры конической втулки должны соответствовать указанным на черт. 15 в табл. 15.

ВТУЛКА КОНИЧЕСКАЯ (поз. 16 по черт. 1)

Черт. 15

Таблица 15

Размеры в мм

Номинальный

диаметр резьбы шпильки d

D

Пред. откл. по h16

H*

h

Теоретическая масса втулки, кг

Пред. откл. по

12

22

24

20

0,03

16

29

32

28

0,06

20

35

40

34

0,11

24

42

48

41

0,20

30

52

60

51

0,36

36

62

72

61

0,67

49

72

84

71

0,94

48

82

96

82

1,41

Пример условного обозначения конической втулки под шпильку d = 24 мм:

ВТУЛКА М24 ГОСТ 24379.1-80

7.2. Предельные отклонения размеров - по СТ СЭВ 144-75.

7.3. Резьба - по СТ СЭВ 182-75, поле допуска 7Н - по ГОСТ 16093-70.

7.4. Размеры фасок резьбы - по ГОСТ 10549-80.

8. КОНСТРУКЦИЯ И РАЗМЕРЫ ШАЙБЫ

8.1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по СТ СЭВ 281-76, при увеличенных отверстиях, в приливах оборудования - по настоящему стандарту.

8.2. Конструкция и размеры шайб должны соответствовать указанным на черт. 16 и в табл. 16.

ШАЙБА (поз. 17 по черт. 1)

Черт. 16

Таблица 16

Размеры в мм

Номинальный

диаметр резьбы шпильки d

d

Пред. откл. по H16

D

Пред. откл. по h16



s

Предельное

радиальное биение

Теоретическая

масса шайбы, кг

12

13

36

3

0,5

0,021

16

17

42

4

0,6

0,050

20

21

45

8

0,076

24

25

55

0,120

30

32

80

10

0,7

0,330

36

38

90

0,410

42

44

95

14

0,610

48

50

105

0,740

56

60

115

16

0,8

0,950

64

68

130

1,210

72

76

140

18

1,530

80

85

160

20

0,9

2,270

90

95

180

2,880

100

105

190

22

3,400

110

115

200

3,630

125

130

240

25

1,0

6,300

140

145

270

7,990

Пример условного обозначения шайбы, для шпильки диаметром резьбы d = 12 мм:

ШАЙБА М12 ГОСТ 24379.1-80

ПРИЛОЖЕНИЕ 1
Справочное

Таблица 1

Теоретическая масса болтов типов 1, 2, 5 и 6

Длина*

болта L, мм

Теоретическая масса болта типа 1, кг, при номинальном диаметре резьбы d, мм

12

16

20

24

30

36

42

48

300

0,35

0,66

-

-

-

-

-

-

400

0,44

0,82

1,32

-

-

-

-

-

500

0,52

0,97

1,57

2,35

-

-

-

-

600

0,61

1,13

1,81

2,71

4,55

-

-

-

710

0,71

1,31

2,09

3,10

5,16

7,59

-

-

800

0,79

1,45

2,31

3,42

5,66

8,31

11,81

-

900

0,88

1,60

2,55

3,77

6,22

9,10

12,89

17,41

1000

0,97

1,77

2,80

4,13

6,77

9,91

13,98

18,83

1120

-

1,95

3,10

4,56

7,43

10,85

15,29

20,53

1250

-

2,15

3,43

5,03

8,15

11,88

16,71

22,38

1320

-

-

3,60

5,28

8,53

12,43

17,47

23,37

1400

-

-

3,79

5,55

8,99

13,10

18,33

24,51

1500

-

-

-

5,90

9,54

13,90

19,42

2,5,93

1600

-

-

-

6,26

10,10

14,70

20,50

27,35

1700

-

-

-

6,61

10,65

15,50

21,59

28,77

1800

-

-

-

-

11,21

16,29

22,68

30,19

1900

-

-

-

-

11,76

17,09

23,76

31,61

2000

-

-

-

-

12,32

17,89

24,85

33,03

2120

-

-

-

-

-

18,85

26,16

34,73

2240

-

-

-

-

-

19,81

27,47

36,44

2300

-

-

-

-

-

20,29

28,11

37,29

2360

-

-

-

-

-

-

28,76

38,07

2500

-

-

-

-

-

-

30,29

40,13

2650

-

-

-

-

-

-

-

42,26

2800

-

-

-

-

-

-

-

44,39

Таблица 2

Длина*

болта L, мм



Теоретическая масса болта типа 1, кг, исполнении

1

2

3

Номинальный диаметр резьбы , мм

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

200

0,92

1,56

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,99

1,69

2,74

4,70

-

-

-

-

-

-

-

-

-

-

-

-

300

1,07

1,81

2,91

4,98

7,60

-

-

-

-

-

-

-

-

-

-

-

350

1,15

1,93

3,09

5,25

7,99

12,21

-

-

-

-

-

-

-

-

-

-

400

1,23

2,06

3,27

5,53

8,39

12,75

17,56

-

-

-

-

-

-

-

-

-

450

1,31

2,18

3,35

5,81

8,79

13,29

18,27

-

-

-

-

-

-

-

-

-

500

1,39

2,30

3,62

6,08

9,19

13,84

18,98

-

-

-

-

-

-

-

-

-

600

1,55

2,55

3,98

6,64

9,99

14,92

20,39

-

-

-

-

-

-

-

-

-

710

1,72

2,82

4,37

7,25

10,87

16,12

21,95

-

-

-

-

-

-

-

-

-

800

1,86

3,04

4,69

7,75

11,59

17,10

23,23

33,99

-

-

-

-

-

-

-

-

900

2,02

3,29

5,04

8,30

12,39

18,18

24,66

35,26

-

-

-

-

-

-

-

-

1000

2,18

3,53

5,40

8,86

13,18

19,27

26,07

38,43

53,60

71,35

-

-

-

-

-

-

1120

2,37

3,84

5,83

9,53

14,14

20,57

27,79

40,14

56,52

74,66

-

-

-

-

-

-

1250

2,57

4,15

6,29

10,25

15,19

21,99

29,63

43,98

59,20

79,16

98,8

-

-

-

-

-

1320

-

4,32

6,54

10,64

15,75

22,75

30,63

44,58

62,56

80,92

101,9

-

-

-

-

-

1400

-

4,52

6,82

11,07

16,38

23,62

31,75

47,30

65,63

85,22

107,7

141,9

-

-

-

-

1500

-

4,77

7,10

11,63

17,18

24,71

33,17

48,57

67,58

87,16

109,4

144,6

-

-

-

-

1600

-

-

7,53

12,18

17,98

25,79

34,59

51,74

71,71

92,1

116,7

153,0

219,1

252,6

-

-

1700

-

-

7,88

12,74

18,77

26,88

36,17

53,96

75,48

95,6

121,1

158,6

225,8

261,5

-

-

1800

-

-

-

13,29

19,57

27,97

37,42

56,18

77,75

99,0

125,6

164,1

232,6

270,3

329,3

408,3

1900

-

-

-

13,85

20,57

29,05

38,84

58,40

81,52

102,5

130,0

169,6

239,4

280,3

339,8

421,3

2000

-

-

-

-

21,17

30,14

40,26

60,61

83,79

106,0

134,5

175,3

246,2

288,1

350,1

434,2

2120

-

-

-

-

22,13

31,44

41,98

63,11

87,25

109,6

139,3

181,3

254,3

298,7

362,6

449,7

2240

-

-

-

-

23,09

32,75

43,68

65,69

91,7

114,3

145,2

188,6

262,5

310,3

375,3

465,3

2500

-

-

-

-

-

35,57

47,37

71,71

98,9

123,3

156,7

203,1

280,2

332,5

402,2

499,0

2800

-

-

-

-

-

-

51,63

78,36

108,0

133,7

170,1

219,8

300,6

359,1

433,4

537,8

3150

-

-

-

-

-

-

-

86,02

118,5

145,9

185,7

242,0

324,4

391,1

470,1

583,2

3350

-

-

-

-

-

-

-

-

-

159,2

203,5

261,4

351,6

426,6

511,9

636,0

4000

-

-

-

-

-

-

-

-

-

-

-

286,5

382,1

465,6

558,4

693,3

4500

-

-

-

-

-

-

-

-

-

-

-

-

416,1

509,9

610,5

758,1

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

662,5

822,9

Таблица 3

Длина*

болта L, мм

Теоретическая масса болта типа 5, кг, при номинальном диаметре резьбы d, мм

12

16

20

24

30

36

42

48

150

0,18

0,36

0,57

-

-

-

-

-

200

0,23

0,44

0,69

1,04

-

-

-

-

250

0,27

0,51

0,82

1,22

2,17

-

-

-

300

0,32

0,59

0,94

1,39

2,44

3,56

-

-

350

0,36

0,67

1,06

1,57

2,72

3,96

5,66

-

400

0,40

0,75

1,19

1,75

3,00

4,35

6,21

8,33

450

0,45

0,83

1,31

1,93

3,28

4,75

6,75

9,04

500

-

0,91

1,43

2,10

3,55

5,15

7,30

9,75

600

-

1,07

1,68

2,46

4,11

5,95

8,38

11,17

710

-

-

1,95

2,85

4,72

6,83

9,54

12,73

800

-

-

2,17

3,17

5,22

7,55

10,56

13,98

900

-

-

-

3,52

5,77

8,35

11,64

15,43

1000

-

-

-

-

6,33

9,15

12,73

16,85

1120

-

-

-

-

6,99

10,11

14,04

18,55

1250

-

-

-

-

-

11,14

15,45

20,40

1320

-

-

-

-

-

-

16,21

21,39

1400

-

-

-

-

-

-

-

22,53

Таблица 4

Длина*

болта

L, мм

Теоретическая масса болта типа 6, кг, исполнений

1

2

3

1

2

3

1

2

3

1

2

3

Номинальный диаметр резьбы d, мм

12

16

20

24

150

0,23

0,21

0,20

0,47

0,42

0,39

-

-

-

-

-

-

200

0,27

0,26

0,24

0,55

0,50

0,47

0,92

0,80

0,75

-

-

-

250

0,32

0,30

0,29

0,63

0,57

0,55

1,04

0,93

0,87

1,57

1,42

1,32

300

0,36

0,35

0,33

0,71

0,65

0,63

1,17

1,05

1,00

1,75

1,59

1,50

350

0,40

0,39

0,37

0,78

0,73

0,70

1,29

1,17

1,12

1,93

1,77

1,68

400

0,45

0,43

0,42

0,86

0,81

0,73

1,41

1,30

1,24

2,11

1,97

1,86

450

0,49

0,48

0,46

0,94

0,89

0,86

1,54

1,42

1,37

2,28

2,13

2,03

500

0,54

0,52

0,51

1,02

0,97

0,94

1,66

1,54

1,49

2,46

2,30

2,21

600

0,63

0,61

0,60

1,18

1,13

1,10

1,91

1,79

1,74

2,82

2,63

2,57

710

-

-

-

1,35

1,30

1,27

2,18

2,06

2,01

3,21

3,05

2,95

800

-

-

-

-

-

-

2,40

2,28

2,23

3,53

3,37

3,28

900

-

-

-

-

-

-

-

-

-

3,88

3,72

3,63

Продолжение табл. 4

Длина*

болта

L, мм

Теоретическая масса болта типа 6, кг, исполнений

1

2

3

1

2

3

1

2

3

1

2

3

Номинальный диаметр резьбы d, мм

30

36

42

48

250

2,77

2,53

2,36

-

-

-

-

-

-

-

-

-

300

3,05

2,81

2,64

4,58

4,23

3,90

-

-

-

-

-

-

350

3,33

3,03

2,92

4,98

4,62

4,30

7,27

6,61

6,21

-

-

-

400

3,60

3,36

3,19

5,97

5,02

4,69

7,82

7,15

6,76

11,14

9,74

9,18

450

3,83

3,64

3,47

5,77

5,42

5,09

8,36

7,69

7,30

11,35

10,45

9,89

500

4,16

3,91

3,75

6,17

5,82

5,49

8,90

8,24

7,84

12,51

11,16

10,55

600

4,71

4,47

4,30

6,96

6,62

6,28

9,99

9,32

8,93

13,98

12,53

12,02

710

5,33

5,08

4,92

7,85

7,50

7,17

11,19

10,52

10,13

15,54

14,14

13,58

800

5,82

5,58

5,41

8,56

8,22

7,88

12,17

11,50

11,11

16,82

15,42

14,86

900

6,38

6,13

5,97

9,36

9,02

8,68

13,25

12,58

12,19

18,24

16,85

16,28

1000

6,93

6,69

6,52

10,16

9,81

9,48

14,34

13,67

13,28

19,65

18,26

17,70

1120

7,59

7,36

7,18

11,12

10,77

10,44

15,64

14,97

14,58

21,36

19,98

19,40

1250

-

-

-

12,16

11,82

11,48

17,06

16,39

16,00

23,21

21,82

21,25

1320

-

-

-

-

-

-

17,82

17,15

16,76

24,20

22,82

22,24

1400

-

-

-

-

-

-

-

-

-

25,34

23,94

23,38

_________

* Длина принята в соответствии с ГОСТ 6636-69.

ПРИЛОЖЕНИЕ 2
Справочное

Таблица 1

Теоретическая масса шпилек (поз. 1-4; 7-10)

Длина*

шпильки L, мм

Теоретическая масса шпильки (поз. 1 и 2), кг, при номинальном диаметре резьбы d, мм

12

16

20

24

30

36

42

48

300

0,30

0,54

-

-

-

-

-

-

400

0,39

0,70

1,12

-

-

-

-

-

500

0,47

0,85

1,37

2,02

-

-

-

-

600

0,56

1,01

1,61

2,38

3,77

-

-

-

710

0,66

1,19

1,89

2,77

4,38

6,43

-

-

800

0,74

1,33

2,11

3,09

4,88

7,15

9,95

-

900

0,83

1,48

2,35

3,44

5,44

7,95

11,03

14,76

1000

0,92

1,65

2,60

3,80

5,99

8,74

12,12

16,18

1120

-

1,8

2,90

4,23

6,65

9,69

13,43

17,63

1250

-

2,05

3,23

4,70

7,37

10,72

14,35

19,73

1320

-

-

3,40

4,95

7,75

11,27

15,61

20,72

1400

-

-

3,59

5,22

8,21

11,94

16,47

21,36

1500

-

-

-

5,57

8,76

12,74

17,56

23,28

1600

-

-

-

5,93

9,32

13,54

18,64

24,70

1700

-

-

-

6,28

9,87

14,34

19,73

26,12

1800

-

-

-

-

10,43

15,13

20,82

27,54

1900

-

-

-

-

10,96

15,93

21,90

28,96

2000

-

-

-

-

11,54

16,73

22,99

30,38

2120

-

-

-

-

-

17,69

24,30

32,08

2240

-

-

-

-

-

18,64

25,61

33,79

2300

-

-

-

-

-

19,13

26,25

34,64

2360

-

-

-

-

-

-

26,90

35,45

2500

-

-

-

-

-

-

28,43

37,48

2650

-

-

-

-

-

-

-

38,61

2800

-

-

-

-

-

-

-

41,71

Таблица 2

Длина*

шпильки L, мм

Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг, при номинальном диаметре резьбы d, мм

12

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

150

0,13

0,24

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

200

0,18

0,32

0,49

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,22

0,39

0,62

0,89

1,39

-

-

-

-

-

-

-

-

-

-

-

-

300

0,27

0,47

0,74

1,06

1,67

2,40

-

-

-

-

-

-

-

-

-

-

-

350

0,31

0,55

0,86

1,24

1,94

2,79

3,81

-

-

-

-

-

-

-

-

-

-

400

0,35

0,63

0,99

1,42

2,22

3,19

4,35

5,68

-

-

-

-

-

-

-

-

-

450

0,40

0,71

1,11

1,60

2,50

3,59

4,89

6,39

-

-

-

-

-

-

-

-

-

500

0,44

0,79

1,23

1,77

2,77

3,99

5,44

7,10

-

-

-

-

-

-

-

-

-

600

0,53

0,95

1,48

2,13

3,33

4,79

6,52

8,52

-

-

-

-

-

-

-

-

-

710

-

1,12

1,75

2,52

3,94

5,67

7,72

10,08

-

-

-

-

-

-

-

-

-

800

-

1,26

1,97

2,84

4,44

6,39

8,70

11,36

16,03

-

-

-

-

-

-

-

-

900

-

1,42

2,22

3,19

4,99

7,19

9,78

12,79

18,25

-

-

-

-

-

-

-

-

1000

-

1,58

2,46

3,55

5,55

7,98

10,87

14,20

20,47

26,63

33,33

-

-

-

-

-

-

1120

-

1,77

2,76

3,98

6,22

8,94

12,17

15,92

23,13

30,67

37,49

-

-

-

-

-

-

1250

-

1,97

3,08

4,44

6,94

9,99

13,59

17,76

26,02

33,35

41,99

51,23

-

-

-

-

-

1320

-

-

3,25

4,69

7,33

10,55

14,35

18,76

27,57

36,71

43,75

54,35

-

-

-

-

-

1400

-

-

3,45

4,97

7,76

11,18

15,22

19,88

29,34

38,71

46,52

57,91

71,5

-

-

-

-

1500

-

-

3,70

5,32

8,32

11,98

16,31

21,30

31,56

41,73

49,99

62,36

77,1

-

-

-

-

1600

-

-

-

5,68

8,87

12,78

17,39

22,72

33,78

44,74

53,45

66,81

82,7

100,7

123,8

-

-

1700

-

-

-

6,03

9,43

13,57

18,48

24,13

36,00

47,76

56,91

71,26

88,3

107,5

132,7

-

-

1800

-

-

-

-

9,98

14,37

19,57

25,55

38,22

50,78

60,38

75,72

93,8

114,3

141,6

177,3

221,8

1900

-

-

-

-

10,54

15,17

20,65

26,97

40,44

53,80

63,84

80,17

99,3

121,1

150,5

187,8

234,8

2000

-

-

-

-

-

15,97

21,74

28,39

42,65

56,82

67,31

84,62

104,9

127,9

159,3

198,2

247,7

2120

-

-

-

-

-

16,93

23,04

30,10

45,31

60,44

71,47

89,96

111,6

136,0

169,9

210,7

263,2

2240

-

-

-

-

-

17,89

24,35

31,80

47,98

64,07

75,63

95,30

118,3

144,2

180,5

223,3

278,8

2500

-

-

-

-

-

-

27,17

35,49

53,75

71,92

84,64

106,90

132,8

161,9

203,7

250,2

312,5

2800

-

-

-

-

-

-

-

39,75

60,40

80,98

95,04

120,20

149,5

182,3

230,3

281,5

351,4

3150

-

-

-

-

-

-

-

-

68,22

91,70

107,20

135,80

171,7

206;1

261,3

318,1

396,7

3550

-

-

-

-

-

-

-

-

-

-

121,15

153,60

191,1

233,3

296,7

359,9

448,5

4000

-

-

-

-

-

-

-

-

-

-

-

-

216,2

263,8

336,8

406,4

506,9

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

297,8

381,2

458,5

571,6

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

510,6

636,4

Таблица 3

Длина*

шпильки L, мм

Теоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы d, мм

12

16

20

24

30

36

42

48

150

0,15

0,27

-

-

-

-

-

-

200

0,19

0,35

0,55

-

-

-

-

-

250

0,24

0,43

0,67

0,99

1,58

-

-

-

300

0,28

0,51

0,80

1,17

1,86

2,74

-

-

350

0,32

0,58

0,92

1,35

2,14

3,14

4,35

-

400

0,37

0,66

1,04

1,53

2,41

3,53

4,90

6,53

450

0,41

0,74

1,17

1,70

2,69

3,93

5,44

7,24

500

0,46

0,82

1,29

1,88

2,97

4,33

5,98

7,90

600

0,55

0,98

1,54

2,24

3,53

5,12

7,07

9,37

710

-

1,15

1,81

2,63

4,14

6,01

8,26

10,93

800

-

-

2,03

2,95

4,63

6,72

9,25

12,21

900

-

-

-

3,30

5,19

7,52

10,33

13,63

1000

-

-

-

-

5,74

8,32

11,42

15,05

1120

-

-

-

-

6,40

9,28

12,72

16,75

1250

-

-

-

-

-

10,32

14,14

18,60

1320

-

-

-

-

-

-

14,90

19,59

1400

-

-

-

-

-

-

-

20,73

___________

* Длина принята в соответствии с ГОСТ 6636-69.

ПРИЛОЖЕНИЕ 3
Справочное

Теоретическая масса анкерной арматуры

Таблица 1

Длина*

анкерной

арматуры L1,

мм

Теоретическая масса анкерной арматуры, кг, исполнений

1

2

3

2

3

2

3

2

3

2

3

2

3

2

Номинальный диаметр резьбы d, мм

24

30

36

42

48

56

64

72

80

90

100

110

125

400

4,76

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

500

5,24

6,02

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

600

5,73

6,51

10,57

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

710

6,27

7,05

11,48

14,41

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

800

6,70

7,48

12,25

15,18

19,94

-

-

-

-

-

-

-

-

-

-

-

-

-

-

900

7,19

7,97

13,09

16,02

20,90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1000

7,68

8,46

13,92

16,85

21,87

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1120

8,17

9,05

14,93

17,85

23,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1250

8,90

9,68

16,02

18,94

24,29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1320

9,25

10,03

16,63

19,53

24,95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1400

-

10,42

17,30

20,20

25,73

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1500

-

-

18,14

21,04

26,70

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1600

-

-

-

21,88

27,66

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1700

-

-

-

-

28,63

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1800

-

-

-

-

-

43,85

34,14

-

-

-

-

-

-

-

-

-

-

-

-

2000

-

-

-

-

-

45,78

36,07

62,82

44,13

-

-

-

-

-

-

-

-

-

-

2240

-

-

-

-

-

48,10

38,39

65,72

47,05

87,01

61,8

-

-

-

-

-

-

-

-

2500

-

-

-

-

-

50,62

40,91

68,90

50,21

90,66

65,33

94,37

80,73

-

-

-

-

-

-

2800

-

-

-

-

-

-

-

72,54

53,85

94,32

69,41

99,88

85,24

140,7

110,0

-

-

-

-

3150

-

-

-

-

-

-

-

-

-

98,90

74,17

104,15

90,51

147,0

116,4

181,5

134,6

-

-

3550

-

-

-

-

-

-

-

-

-

-

-

110,16

96,52

154,3

123,6

189,5

142,6

236,0



4000

-

-

-

-

-

-

-

-

-

-

-

-

-

162,4

131,8

198,6

151,7

245,7

313,20

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

208,6

161,7

256,4

337,7

Таблица 2

Длина*

трубы L1,

мм

Теоретическая масса трубы, кг при номинальном наружном диаметре D и толщине стенки s (D´s), мм

60´3,5

89´4

102´4

114´4,5

127´4,5

140´4,5

152´5

168´5

180´5

203´6

400

1,95

-

-

-

-

-

-

-

-

-

500

2,44

-

-

-

-

-

-

-

-

-

600

2,93

5,03

-

-

-

-

-

-

-

-

710

3,47

5,95

-

-

-

-

-

-

-

-

800

3,90

6,71

7,74

-

-

-

-

-

-

-

900

4,39

7,55

8,70

-

-

-

-

-

-

-

1000

4,88

8,38

9,67

-

-

-

-

-

-

-

1120

5,47

9,38

10,83

-

-

-

-

-

-

-

1250

6,10

10,47

12,09

-

-

-

-

-

-

-

1320

6,44

11,07

12,76

-

-

-

-

-

-

-

1400

6,83

11,73

13,54

-

-

-

-

-

-

-

1500

-

12,58

14,50

-

-

-

-

-

-

-

1600

-

13,41

15,48

-

-

-

-

-

-

-

1700

-

-

16,43

-

-

-

-

-

-

-

1800

-

-

17,41

-

-

-

-

-

-

-

2000

-

-

19,34

24,30

-

-

-

-

-

-

2240

-

-

21,66

27,22

30,44

-

-

-

-

-

2500

-

-

24,18

30,38

33,97

37,60

-

-

-

-

2800

-

-

-

30,02

38,05

42,11

50,76

-

-

-

3150

-

-

-

-

42,81

47,38

57,11

63,32

-

-

3550

-

-

-

-

-

53,39

64,36

71,35

76,64

-

4000

-

-

-

-

-

-

72,52

80,40

86,36

116,56

4500

-

-

-

-

-

-

-

90,45

97,15

131,13

________

* Длина принята в соответствии с ГОСТ 6636-69.

ПРИЛОЖЕНИЕ 4
Рекомендуемое

ПРИМЕРЫ УСТАНОВКИ БОЛТОВ В ФУНДАМЕНТ

1. Болты изогнутые исполнения 1 устанавливаются до бетонирования фундаментов (пример 1).

2. Болты изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).

3. Болты с анкерной плитой исполнений 1-3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).

4. При установке составных болтов исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.

5. При установке съемных болтов исполнений 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7-9).

6. Болты прямые и с коническим концом исполнения 1-3 устанавливаются в просверленные скважины готовых фундаментов.

Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11).

Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).

7. Глубина заделки болтов в бетон (размер Н), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.

Пример 1

Пример 2

Пример 3

Пример 4

Пример 5

Пример 6

Пример 7

Примечание. С 01.07 1981 г. действует ГОСТ 5264-80.

Пример 8

Пример 9

Пример 10

Пример 11

Пример 12

Пример 13

1 - фундамент; 2 - подливка; 3 - оборудование или строительная конструкция; 4 - колодец; 5 - бетон на мелком заполнителе; 6 - скважина; 7 - клеевой состав; 8 - цементно-песчаная смесь; 9 - цементный раствор

СОДЕРЖАНИЕ




Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
