МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ
В ПОЛУКРУГЛОЙ ГОЛОВКЕ

Метрическая серия
Технические условия

Hexagon socket button head screws.
Metric series. Specifications

ГОСТ
28963-91

(ИСО 7380-83)

Дата введения 01.01.92

СОДЕРЖАНИЕ

1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает технические условия для винтов с внутренним шестигранником в полукруглой головке с размерами резьбы от М3 до M16 включительно.

Примечание. Особое внимание следует обратить на сноску к табл. 2 в разд. 4, касающуюся предела прочности.

Если требуются другие технические условия, то рекомендуется выбирать их из следующих стандартов: ГОСТ 9.303, ГОСТ 1759.1, ГОСТ 1759.4, ГОСТ 16093, ГОСТ 24705.

Требования настоящего стандарта являются обязательными.

2. ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.303-84 Единая система защиты от коррозии и старения материалов и изделий. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3. РАЗМЕРЫ

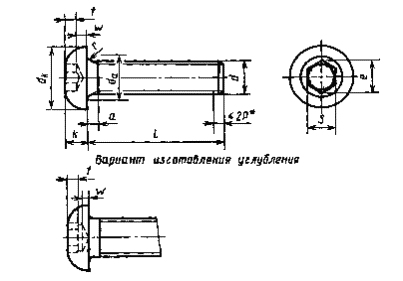

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

При формировании углублений, имеющих максимальный предельный размер, сверление не должно превышать 20 % высоты любой грани углубления.

* Неполная резьба; шестигранное углубление в головке может иметь раззенкованный по контуру или слегка закругленный край.

Таблица 1

В миллиметрах

d

М3

М4

М5

М6

М8

р1)

0,50

0,70

0,80

1,00

1,25

а

макс.

1,0

1,4

1,6

2,0

2,5

мин.

0,50

0,70

0,80

1,00

1,25

da

макс.

3,6

4,7

5,7

6,8

9,2

dk

макс.

5,7

7,6

9,5

10,5

14,0

мин.

5,40

7,24

9,14

10,07

13,57

е

мин.

2,30

2,87

3,44

4,58

5,72

k

макс.

1,65

2,2

2,75

3,30

4,40

мин.

1,40

1,95

2,50

3,00

4,10

r

мин.

0,10

0,20

0,20

0,25

0,40

S

номин.

2,0

2,5

3,0

4,0

5,0

макс.

2,045

2,56

3,08

4,095

5,095

мин.

2,02

2,52

3,02

4,02

5,02

t

мин.

1,04

1,30

1,56

2,08

2,60

w

мин.

0,20

0,30

0,38

0,74

1,05

l2)





номин.

мин.

макс.











6

5,76

6,24











8

7,71

8,29











10

9,71

10,29











12

11,65

12,35











16

15,65

16,35





Область применяемых длин



20

19,58

20,42







25

24,58

25,42











30

29,58

30,42











35

34,50

25,50











40

39,5

40,5











Продолжение табл. 1

В миллиметра

d

М10

М12

М16

р1

1,50

1,75

2,00

a

макс.

3,0

3,5

4,0

мин.

1,50

1,75

2,00

da

макс.

11,2

13,7

17,7

dk

макс.

17,5

21,0

28,0

мин.

17,07

20,48

27,48

е

мин.

6,86

9,15

11,43

k

макс.

5,5

6,6

8,8

мин.

5,20

6,24

8,44

r

мин.

0,4

0,6

0,6

S

номин.

6

8

10

макс.

6,095

8,115

10,115

мин.

6,02

8,025

10,025

t

мин.

3,12

4,16

5,20

w

мин.

1,45

1,63

2,25

l2)





номин.

мин.

макс.







16

15,65

16,35







20

19,58

20,42







25

24,58

25,42







30

29,58

30,42



Область применяемых длин

35

34,50

35,50



40

39,50

40,50







45

44,50

45,50







50

49,50

50,50







1) P - шаг резьбы.

2) Для длин, расположенных ниже ступенчатой линии, длина резьбы, по решению поставщика, может быть между минимумом 2d + 12 мм и максимумом в пределах 2Р резьбы.

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКА НА СТАНДАРТЫ

Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.

Таблица 2

Материал

Сталь

Резьба

Допуск

5g, 6g

Стандарты

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс

12,9 1)

Стандарт

ГОСТ 1759.4

Допуски

Класс точности

А

Стандарт

ГОСТ 1759.1

Окончательная обработка

Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое, хроматированное; многослойное: медь-никель; многослойное: медь-никель хром; окисное, пропитанное маслом; фосфатное, пропитанное маслом; цинковое; окисное из кислых растворов никелевое.

Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий

Приемка

Правила приемки согласно ГОСТ 17769

1) Из-за формы головки эти винты не могут подвергаться минимальным разрушающим нагрузкам при установлении класса прочности 12.9 согласно ГОСТ 1759.4, табл. 5 при проведении испытаний в соответствии с программой испытаний В.

Остальные требования к материалу и свойствам винтов должны соответствовать предъявляемым для класса прочности 12.9 по ГОСТ 1759.4.

При нормальной нагрузке, когда головка опирается на параллельный буртик при использовании приспособления для испытания, изображенного на черт. 2 в ГОСТ 1759.4, винты должны выдерживать нагрузки в соответствии с указанными в табл. 3 без появления трещин.

Таблица 3

Размер резьбы d

М3

М4

М5

М6

М8

М10

М12

М16

Испытательная нагрузка, кН

5,2

9,1

14,8

20,9

38,1

60,3

87,7

163,0

Результат испытаний неудовлетворительный, если трещина появилась в резьбовой части, головке или в месте перехода головка - стержень.

5. ОБОЗНАЧЕНИЕ

Пример условного обозначения винта с внутренним шестигранником в полукруглой головке с размером резьбы d = M12 и номинальной длиной l = 40 мм:

Винт M12×40 ГОСТ 28963-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 № 445

3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 7380-83 «Винты с полукруглой головкой и внутренним шестигранником. Метрическая серия» и полностью ему соответствует

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.303-84

1, 4

ГОСТ 1759.1-72

1, 4

ГОСТ 1759.4-87

1, 4

ГОСТ 16093-2004

1, 4

ГОСТ 17769-83

4

ГОСТ 24705-2004

1, 4

6. ПЕРЕИЗДАНИЕ
