ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ при МОСГОРИСПОЛКОМЕ

МОСОРГСТРОЙ

ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА УСТРОЙСТВО ЗЕМЛЯНОГО ПОЛОТНА
ВНУТРИКВАРТАЛЬНЫХ ДОРОГ

Арх. № 8673

МОСКВА - 1983

Технологическая карта разработана проектно-технологическим и средств малой механизации отделом треста Мосоргстрой (А.Н. Абрамович, А.П. Смирнов), согласована с Управлением подготовки производства Главмосстроя.

Технологическая карта рекомендована к внедрению в строительном производстве.

Замечания и предложения по карте направлять по адресу: 113095, Москва Б. Полянка, д. 51а, трест Мосоргстрой.

1. Область применения

1.1. Технологическая карта составлена на производство работ по устройству земляного полотна внутриквартальных дорог на строительных объектах Главмосстроя.

1.2. Технологическая карта предназначена для составления проектов производства работ и с целью ознакомления рабочих и инженерно-технических работников с правилами производства работ и организацией труда.

1.3. При привязке технологической карты к конкретному объекту и условиям строительства уточняются схемы производства работ, объемы работ, калькуляция затрат труда, средства механизации.

2. Технология строительного процесса

2.1. При сооружении земляного полотна внутриквартальных дорог следует руководствоваться требованиями СНиП III-40-78 «Правила производства и приемки работ. Автомобильные дороги», СНиП III-8-78 «Земляные сооружения», а также ВСН 54-80 НИИМосстроя «Указания по производству земляных работ в дорожном строительстве».

2.2. Долговечность дорожных одежд во многом зависит от равномерности и достаточной степени уплотнения грунта земляного полотна, в том числе от обратной засыпки траншей и котлованов под проезжей частью. .

2.3. Выбор механизмов для уплотнения грунта земляного полотна зависит от вида и влажности грунта, объема работ и толщины отсыпаемого слоя.

2.4. Земляное полотно устраивается только после выполнения работ по прокладке (перекладке) подземных (надземных) сетей, попадающих в зону строительства дорог. Плотность грунта при обратной засыпке траншей (котлованов) должна быть не ниже требуемой для земляного полотна на соответствующей глубине.

2.5. Технологический процесс сооружения земляного полотна включает следующие этапы работ:

снятие и складирование плодородного слоя почвы;

подготовку оснований под насыпи с выравниванием их, уплотнением и при необходимости устройством дренажей;

разработку выемок и возведение насыпей с послойным разравниванием и уплотнением грунта до установленных пределов.

2.6. Толщина слоя отсыпки должна назначаться, исходя из обеспечения однородной плотности грунта по глубине слоя с учетом технических параметров применяемых уплотняющих машин, и уточняться по результатам пробного уплотнения.

2.7. Коэффициент уплотнения грунтов земляного полотна следует назначать по табл. 1.

2.8. Обеспечение прочности и устойчивости земляного полотна, конструкции земляного полотна и выбор грунтов для его сооружения должны предусматриваться проектом. Изменения проектного решения должны согласовываться с проектной организацией и заказчиком.

2.9. При производстве земляных работ рекомендуется использовать гидравлические экскаваторы ЭО-3322, ЭО-5015, ЭО-4121 со сменным навесным оборудованием, ЭО-5122 и др.; бульдозеры ДЗ-34; ДЗ-35; ДЗ-42; ДЗ-54 с рыхлителями и др.; землеройно-фрезерные машины ЗМФ-2300; роторные экскаваторы ЭТР-132, Э-162; ЭР-7АМ; баровые машины, автогрейдеры, скреперы и др. машины.

Основные технические данные землеройных машин приведены в табл. 2, 3, 4, 5, 6, 7.

2.10. Правильное использование экскаваторов во многом зависит от выбора транспортных средств по перевозке грунта.

2.11. Рекомендуемое соотношение между вместительностью ковша экскаватора и грузоподъемностью автомобиля:

Вместимость ковша экскаватора, м3      0,65 - 0,8    1,0 - 2,0

Грузоподъемность автосамосвала, т      4,5 - 10,0    7,0 - 12,0

2.12. Расчет количества транспортных средств определяется производительностью используемых экскаваторов, расстоянием и скоростью транспортирования, продолжительностью загрузки и разгрузки.

Необходимое количество транспортных средств (N) для обеспечения работы экскаваторами определяется по формуле:

                                                                                                              , где

t1 - время погрузки автомобиля-самосвала, мин.;

v1   - скорость транспортирования, м/мин;

v2   - вместимость автомобиля-самосвала, м3;

Q   - техническая производительность экскаватора, м3/час;

Kв  - коэффициент использования экскаватора по времени (0,75 - 0,70);

   - длина пути отвоза грунта, м;

t2   - время разгрузки автомобиля-самосвала, мин;

t3   - время на маневры в местах погрузки и разгрузки, мин.

2.13. Бульдозеры применяют при небольших объемах работ и в комплексе с другими механизмами для резания и разравнивания грунта, планировки и перемещения его на небольшие расстояния.

Цикл работы бульдозера состоит из резания грунта, перемещения, разравнивания и холостого хода. Эффективность резания зависит от свойств грунта, рельефа местности и принятой схемы. Различают три схемы резания: тонкой стружкой, гребенчатую и клиновую.

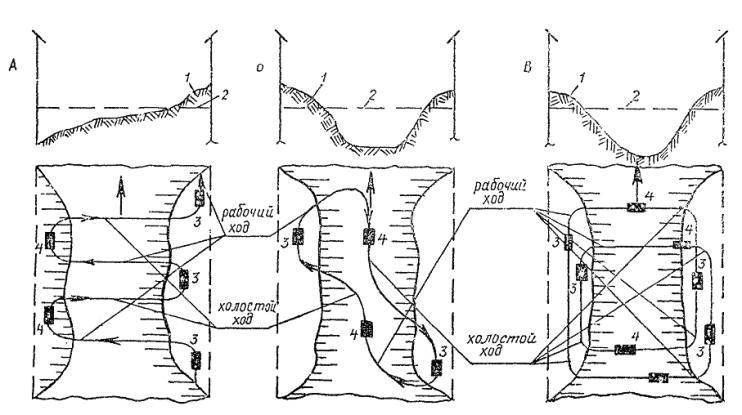

2.14. Разработку выемок и возведение насыпей скреперами рекомендуется производить при дальности перемещения грунта до 200 м. Разработка грунта в выемке ведется слоями от 5 до 15 см.

Различают 5 схем резания: эллиптическую, восьмеркой, спиральную, продольно-челночную и зигзагообразную.

2.15. Самоходные автогрейдеры целесообразно применять при планировочных работах и возведении насыпей высотой до 0,5 - 0,75 м.

2.16. Коэффициенты уплотнения при уплотнении земляного полотна, верхней части насыпи и дна корыта выемок на внутриквартальных дорогах должны быть не менее 0,98.

2.17. Рекомендуется устройство земляного полотна также выполнять методами вытрамбования, предварительно сняв плодородный слой.

2.18. Производство работ в зимнее время. При производстве работ в зимнее время рекомендуется использовать следующие механизмы:

экскаватор ЭО-4121 с навесным оборудованием ЭРМГ-1 и ЭРМГ-2;

бульдозеры ДЗ-34С, ДЗ-35, ДЗ-94 с рыхлителями мерзлого грунта;

землеройно-фрезерную машину ЗФМ-2300, баровые щелерезы и другие машины.

Грунт, намеченный к разработке в зимнее время, следует предохранять от промерзания. Предохранение грунта от промерзания может производиться снегозадержанием, вспахиванием и боронованием его, перекрестным или глубоким рыхлением, утеплением теплоизоляционными материалами.

Основание под земляное полотно перед началом земляных работ должно быть тщательно очищено от снега и льда.

Для устройства насыпи могут применяться без ограничения непылеватые пески и крупнообломочные грунты.

Размер мерзлых комьев не должен превышать 30 см при уплотнении грунтов трамбующими машинами или плитами и 20 см - при уплотнении грунта катками массой 25 т и более.

Разработку мерзлого грунта можно производить способами взрыва, оттаивания и механического рыхления.

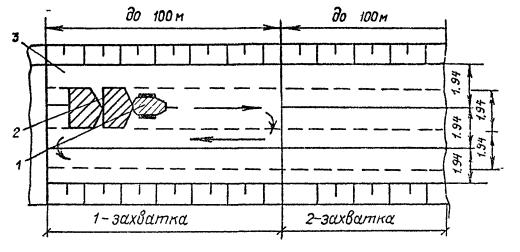

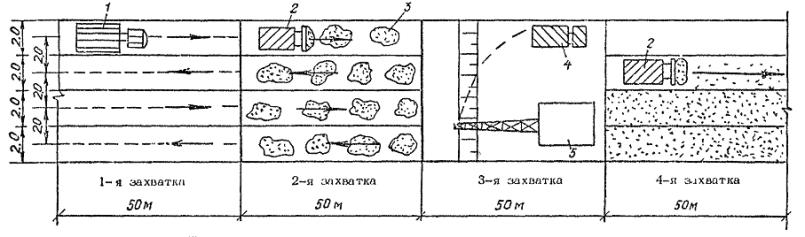

2.19. Технологические схемы организации земляных работ по устройству земляного полотна приведены на листах 1, 2, 3, 4, 5, 6.

2.20. Число проходов (ударов) уплотняющих машин приведены в табл. 8.

2.21. Устройство земляного полотна внутриквартальных дорог рекомендуется выполнять составом звена, приведенным в графике производства работ (приложение 1).

2.22. Калькуляция трудовых затрат приведена в приложении 2.

2.23. Операционный контроль качества работ по устройству земляного полотна внутриквартальной дороги выполняется в соответствии с требованиями СНиП III-1-76 «Организация строительного производства», инструкции СН 47-74, указаниями ВСН-54-80. Схема операционного контроля приведена в приложении 3.

2.24. При производстве работ следует строго соблюдать требования СНиП III-4-80 «Техника безопасности в строительстве» и Системы Стандартов безопасности труда.

3. Технико-экономические показатели
(на 1000 м2 земляного полотна дороги)

Затраты, маш.-см.                                   - 7,93

Стоимость затрат, руб.                            - 47,12

Затраты на 1 м2, маш.-см.                       - 0,008

Стоимость затрат на 1 м2, руб.               - 0,047

4. Материально-технические ресурсы

Объемы земляных работ (да 1000 м2 земляного полотна дороги)

Наименование работ

Един, измер.

Кол-во

Срезка плодородного (растительного) слоя грунта

Разработка (срезка) непригодного под основание дороги грунта

100 м3

6

Отсыпка насыпи земляного полотна

100 м3

10

Потребность в основных машинах (на 1000 м2 земляного полотна)

Наименование

Марка

Тип

Кол-во

Бульдозер

ДЗ-54

на тракторе Т-100 МГП

2

Экскаватор

ЭО-4121

Гусеничный

1

Грунтоуплотняющая машинах

С трамбовочной плитой массой 2 т и более

На экскаваторе Э-10011

1

х) Можно также использовать грунтоуплотняющую самоходную машину ДУ-52 с комбинированным действием.

Таблица 1

Коэффициенты уплотнения грунта

Вид земляного полотна

Часть земляного полотна

Глубина расположения слоя от поверхности покрытия, м

Коэффициент уплотнения грунта, не менее

Насыпь

Верхняя

до 1,5

1,00 - 0,98

Нижняя неподтапливаемая

1,5 - 6,0

более 6,0

0,95

0,98

Нижняя подтапливаемая

1,5 - 6,0

более 6,0

0,95 - 0,98

0,98

Выемка и места с нулевыми отметками

В слое сезонного промерзания

до 1,2

1,00 - 0,98

Ниже слоя сезонного промерзания

до 1,2

0,95

Таблица 2

Техническая характеристика экскаваторов

Показатели

ЭО-3322а

ЭО-5015а

ЭО-4121а

ЭО-5122

Т-340 с «Локомо»

Емкость основных ковшей обратных лопат, м3

0,5

0,5

0,65

(1,0)

1,25

(1,6)

1,3

Наибольший радиус копания, м

3,2

7,0

9,2

10,8

(9,6)

10,5

Наибольшая глубина копания, м

5,0

4,5

5,8

7,3

(6,8)

6,4

Примечание. Цифровые значения в скобках приведены для экскаваторов со сменным оборудованием.

Таблица 3

Техническая характеристика бульдозеров

Показатели

Д3-34с

ДЗ-35

ДЗ-42

ДЗ-54

ДЗ-59

Д-355а, «Комацу»

Базовый трактор

ДЭТ-250

Т-180

ДТ-75

Т-100 МГП

Т-330

Д-355

Глубина резания, мм

400

430

200

370

320

700

Высота подъема отвала, мм

840

1130

600

850

1170

1545

Таблица 4

Техническая характеристика роторных экскаваторов

Показатели

ЭТР-132а

ЭТР-162

ЭР-7АМ

БТМ-3М

ЗФМ-2300

Глубина копания максимальная, м

1,3

1,6

2,0

1,5

350 за один проход

Ширина траншеи, м

0,27

0,8

1,2

0,6

2300

Производительность, м3

280

300

500

160

мерзл.

150

Базовая машина

Т-180

СМД-14а

Д-108

А-401

Д-108

Таблица 5

Техническая характеристика скреперов

Показатели

ДЗ-74

ДЗ-13

Д3-20а

ДЗ-115

ДЗ-111

ДЗ-87

ДЗ-33

Вместимости ковша, м3

8

15

7

15

4,5

4,5

3

Резание, мм















ширина

2650

2926

2620

3070

2430

2430

2100

глубина

200

350

300

350

130

125

100

Толщина отсыпаемого слоя, мм

-

150 - 500

150 - 500

150 - 500

395

395

300

Скорость движения, км/ч

44,5

45

-

50

-

30

-

Таблица 6

Техническая характеристика автогрейдеров

Показатели

ДЗ-99-1-4

ДЗ-99-1-2

ДЗ-99а-1-4

ДЗ-31-1

ДЗ-122

ДЗ-31ХЛ

ДЗ-98

Грейдерный отвал:















длина, мм

3040

3040

3040

3700

3745

370

3700

высота, мм

500

500

500

600

840

800

700

опускание, мм

200

200

200

250

835

250

500

угол резания, град.

30 - 70

30 - 70

30 - 70

30 - 70

30 - 70

30 - 70

30 - 80

скорость движения, км/ч

38,1

38,1

38,1

37,7

40,0

37,7

34,4

Таблица 7

Техническая характеристика катков

Показатели

ДУ-26

ДУ-39а

ДУ-37Б

ДУ-52

ДУ-29

ДУ-12А

Тип катка

Прицеп статич. кулач.

Прицеп на пневмошинах

Полуприцеп на пневмошинах

Самоход комбиниров. действ.

Самоход статич. на пневмошинах

Трамбовоч. машина на гусеничном тракторе

Ширина уплотняемой полосы, мм

1800

2600

2600

2000

2000

2500

Таблица 8

Приложение 3. СНиП III-8-76

Число проходов (ударов) уплотняющих машин

Уплотняющие машины

Толщина слоя грунта в плотном теле, см

Число проходов или ударов в грунте

связного

несвязного

связного

несвязного

Кулачковый каток массой 3 - 5 тонн

-

-

Каток на пневматических шинах массой









10 тонн

25 тонн

50 тонн

Трамбовочная плита массой 2 т при высоте падения 2 м

Дизель-трамбовочная машина

60 - 70

80 - 100

75 - 85

-

Навесной тракторный трамбовщик

60 - 70

80 - 100

-

-

Примечание. Над чертой даны значения, необходимые для уплотнения грунта до плотности не менее 0,95; под чертой - до плотности не менее 0,98 от максимальной.



Приложение 2

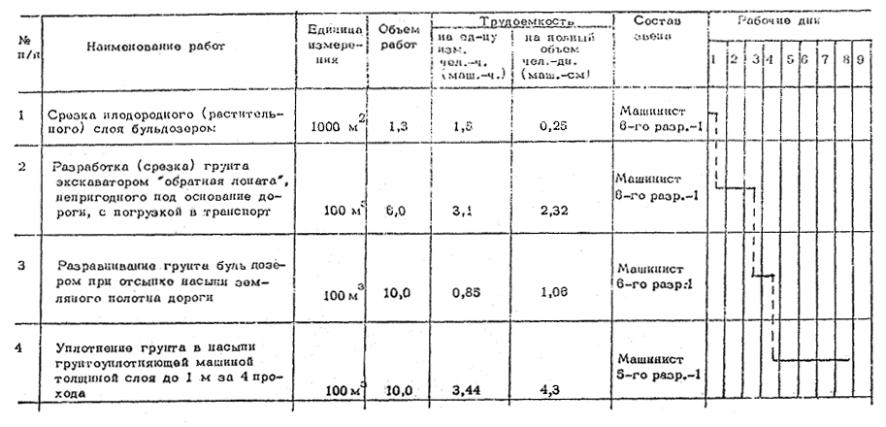

КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

№ п/п

Обоснование (ЕНиР)

Наименование работ

Единица измерения

Объем работ

Трудоемкость

Расценка на ед-цу измерения в руб.-коп.

Стоимость затрат труда на полный объем в руб.-коп.

на ед-цу измерения в маш.-час.

на полный объем в маш.-см.

1

§ 2-1-8, п. 3б

Срезка плодородного (растительного) слоя бульдозером

1000 м2

1,3

1,5

0,25

1-19

1-54

2

§ 2-1-11, т. 3, п. 2б

Разработка (срезка) грунта экскаватором «обратная лопата» непригодного под основание дороги, с погрузкой в транспорт

100 м3

6,0

3,1

2,32

2-45

14-70

3

§ 2-1-20, т. 2, п. 3б

Разравнивание грунта бульдозером при отсыпке насыпи земляного полотна дороги

100 м3

10,0

0,85

1,06

0-67,2

6-72

4

§ 2-1-23, т. 2. п. 6а

Уплотнение грунта в насыпи грунтоуплотняющей машиной толщиной слоя до 1 м за 4 прохода

100 м3

10,0

3,44

4,3

2-41,6

24-16





Итого:







7,93



47-12

Приложение 3

СХЕМА ОПЕРАЦИОННОГО КОНТРОЛЯ

Наименование операций, подлежащих контролю

Контроль качества выполнения работ

производителем работ

мастером

состав

способы

время

привлекаемые службы

-

Срезка плодородного (растительного) слоя

Глубина срезаемого слоя, качество плодородного (растительного) грунта, правильность складирования, соблюдение в плане размеров участка срезаемого грунта:

Теодолитом, рулеткой, визуально

В процессе работ

Геодезическая, организации Мосзеленстроя

-

Разработка (срезка) грунта, непригодного под основание дороги

Глубина срезаемого слоя, размер полотна дороги в плане

Нивелиром, рулеткой

В процессе работ

Геодезическая

-

Разравнивание грунта при отсыпке насыпи земляного полотна дороги

Качество подсыпаемого грунта и соответствие его проекту. Равномерное и послойное разравнивание с частичным уплотнением, высота подсыпаемого слоя с учетом усадки грунта при уплотнении. Соблюдение геометрических размеров полотна дороги

Теодолитом, нивелиром, визирками, рулеткой, стальным метром, визуально

В процессе работ

Геодезическая служба, строительная лаборатория

Уплотнение грунта насыпи земляного полотна дороги



Число ударов (проходов), качество уплотнения грунта, соответствие размерам и профиля полотна дороги по проекту

Теодолитом, нивелиром, метод режущих колец, мерным шаблоном, рулеткой

В процессе и по окончании работ

Строительная лаборатория

Лист 1

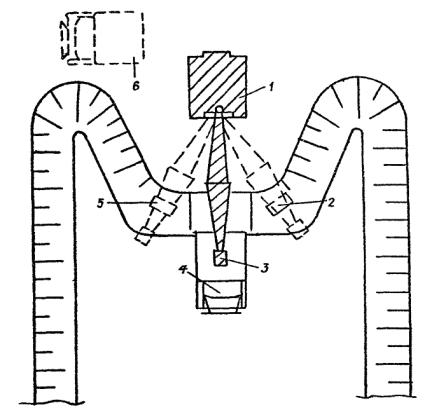

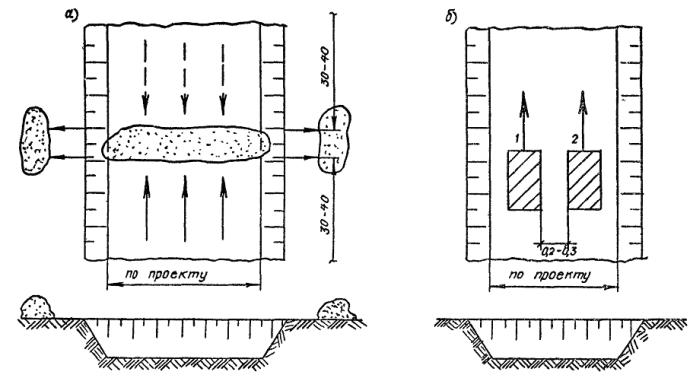

ПОПЕРЕЧНО-ЧЕЛНОЧНАЯ СХЕМА РАБОТЫ
ЭКСКАВАТОРА

Условные обозначения:

1 - экскаватор; 2 - набор грунта с одной стороны самосвала; 3 - разгрузка; 4 - самосвал; 5 - набор грунта с другой стороны самосвала; 6 - вариант установки самосвала под нагрузку

Лист 2

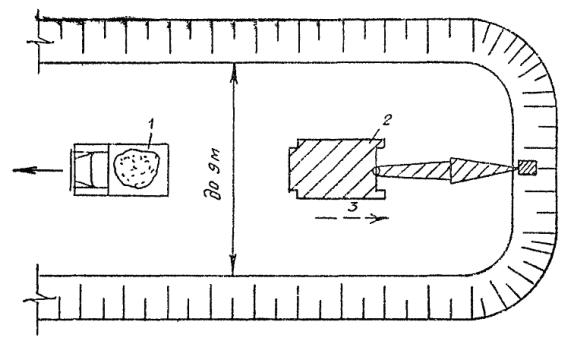

СХЕМА ЛОБОВОЙ РАЗРАБОТКИ ГРУНТА

Условные обозначения:

1 - самосвал; 2 - экскаватор с прямой лопатой; 3 - направление разработки забоя

Лист 3

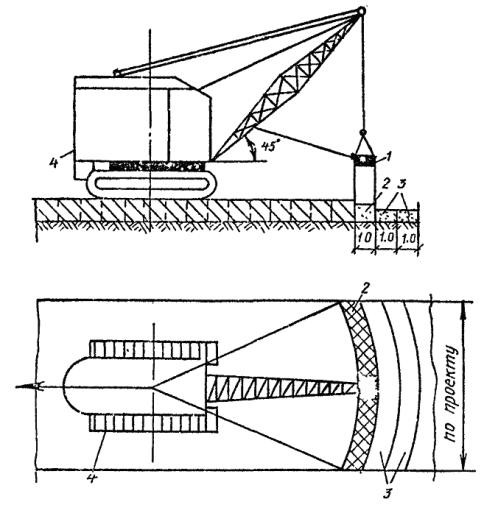

СХЕМА ВЫТРАМБОВЫВАНИЯ ЗЕМЛЯНОГО ПОЛОТНА
НАВЕСНОЙ ТРАМБУЮЩЕЙ ПЛИТОЙ

Условные обозначения:

1 - трамбующая плита; 2 - полоса перекрытия; 3 - уплотненная полоса; 4 - экскаватор

СХЕМА УПЛОТНЕНИЯ ЗЕМЛЯНОГО ПОЛОТНА КАТКАМИ

(Челночная)

Условные обозначения:

1 - тягач; 2 - кулачковые катки; 3 - земляное полотно


Лист 4

СХЕМЫ РАБОТЫ СКРЕПЕРОВ

Условные обозначения:

А - Зигзагообразная; Б - продольно-челночная; В - спиральная; 1 - существующий рельеф территория; 2 - проектный рельеф; 3 - загрузка грунта; 4 - разгрузка грунта

Лист 5

СХЕМЫ РАБОТЫ БУЛЬДОЗЕРОВ ПРИ РАЗРАБОТКЕ ВЫЕМКИ

Условные обозначения:

а) - с промежуточным валом; б) разработка двумя бульдозерами, 1, 2 - номера бульдозеров

Лист 6

СХЕМА ПОСЛЕДОВАТЕЛЬНОСТИ РАБОТ ПО УСТРОЙСТВУ ЗЕМЛЯНОГО ПОЛОТНА ДОРОГИ

Последовательность работ по захваткам:

1-я захватка - уплотнение грунта в насыпи грунтоуплотняющей машиной ДУ-52 толщиной слоя до 1 м за 4 прохода;

2-я захватка - разравнивание грунта бульдозером ДЗ-54 при отсыпке насыпи земляного полотна дороги;

3-я захватка - разработка (срезка) грунта экскаватором «обратная лопата» ЭО-4121, непригодного под основание дороги с погрузкой в транспорт;

4-я захватка - срезка плодородного (растительного) слоя бульдозером ДЗ-54.

Условные обозначения:

1 - грунтоупкотняющая машина ДУ-52; 2 - бульдозер; 3 - грунт для подсыпки; 4 - автосамосвал; 5 - экскаватор ЭО-4121


:: На правах рекламы ::






Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
