КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-1.26-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ФУНДАМЕНТОВ СТАКАННОГО ТИПА



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-1.26-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке фундаментов стаканного типа массой 1,5 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, фундаментов

9,4

5,7

Затраты труда на один фундамент, чел.-ч

0,85

1,41

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет четкой организации труда в звене и сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить устройство обносок и вынести на них оси здания; закончить земляные работы и вынести на обноски нулевые отметки; проверить по нивелиру горизонтальность основания под фундаменты (при этом ниже подошвы фундамента не должно быть разрыхленного грунта); защитить (в зимнее время) основания фундаментов из пучинистых грунтов от промерзания; разложить фундаменты в соответствии со схемой производства работ.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций IV разряда (М1) - 1

монтажник конструкций III "               (М2) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Строп четырехветвевой грузоподъемностью 4 т, длина ветвей 4 м

РЧ-508-72 ЦНИИОМТП*

1

Рулетка стальная

РС-10, ГОСТ 7502-69

1

Метр стальной складной

ГОСТ 7253-54

1

Отвес

О-400, ГОСТ 7948-71

1

Лопата

ГОСТ 3620-63

2

Лом монтажный

ГОСТ 1405-72

2

Молоток-кирочка

ГОСТ 11042-72

2

Шаблон для проверки установленных фундаментов по высоте

-

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по укладке фундаментов выполняют в следующем порядке: подготовляют основание и фундамент к установке; стропят и подают фундамент к месту установки; принимают, устанавливают и выверяют его; расстроповывают фундамент.

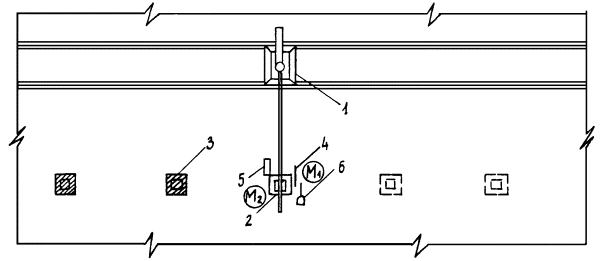

4.2. Организация рабочего места

- рабочие места монтажников

1 - башенный кран; 2 - укладываемый фундамент; 3 - уложенный фундамент; 4 - лом; 5 - ящик для инструментов; 6 - лопата

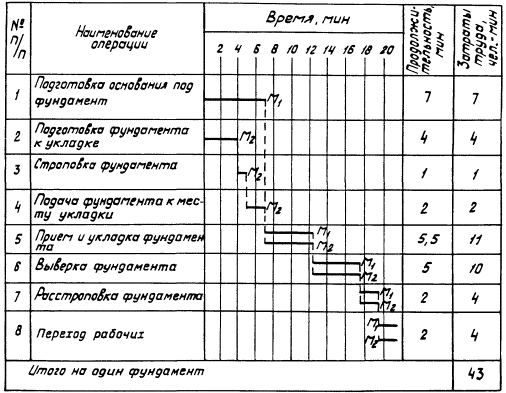

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА ОСНОВАНИЯ ПОД ФУНДАМЕНТ; 7 мин; М1; лопата

Монтажник М1, находясь в котловане, очищает и начисто выравнивает гравийное или песчаное основание под фундамент

2

ПОДГОТОВКА ФУНДАМЕНТА К УКЛАДКЕ; 4 мин; М2; метр, лом, молоток-кирочка

Монтажник М2 осматривает фундамент, проверяет размеры стакана и целостность монтажных петель, при необходимости выправляя их ломом или молотком. Затем при помощи метра он наносит грифелем на грани стакана фундамента риски осей

3

СТРОПОВКА ФУНДАМЕНТА; 1 мин; М2; строп

Монтажник М2 цепляет два крюка четырехветвевого стропа за монтажные петли фундамента. Убедившись в надежности строповки, он отходит на безопасное расстояние и подает команду машинисту крана приподнять фундамент

4

ПОДАЧА ФУНДАМЕНТА К МЕСТУ УКЛАДКИ; 2 мин; М2; строп, лопата

Монтажник М2 осматривает нижнюю плоскость фундамента и при необходимости очищает ее от налипшего грунта, после чего машинист крана по его команде поднимает и перемещает фундамент к месту укладки

5

ПРИЕМ И УКЛАДКА ФУНДАМЕНТА; 5,5 мин; М1, М2; строп

Монтажники М1 и М2 принимают поданный машинистом крана фундамент на расстоянии 50 см от основания и ориентируют его над местом укладки. Затем они центрируют фундамент, совмещая риски на фундаменте с разбивочными осями. По сигналу монтажника М1 машинист крана опускает фундамент на основание

6

ВЫВЕРКА ФУНДАМЕНТА; М1, М2; 5 мин; лом, отвес, шаблон

Монтажник М1 закрепляет отвес в месте пересечения проволочных осей и вместе с монтажником М2 при натянутом стропе рихтует фундамент, добиваясь полного совмещения шнура отвеса с рисками на верхней грани стакана. Затем он подает команду машинисту крана ослабить строп и, вертикально установив шаблон на дне стакана, по совпадению риски на шаблоне с разбивочной осью здания проверяет правильность установки фундамента по высоте

* На один фундамент.
