КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-4.5-77

Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ЭТАЖНЫХ КОЛОНН С ПОМОЩЬЮ РШИ

Входит в комплект карт ККТ-4.1-4

Монтаж сборных железобетонных конструкций каркасных зданий

Взамен КТ-4.1-4.5-70

* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке этажных колонн массой до 3 т с помощью рамно-шарнирных индикаторов (РШИ).

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, колонн

7,00

1,78

Затраты труда на одну колонну, чел.-ч

1,15

4,50

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования рамно-шарнирных индикаторов (РШИ).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: завезти колонны на приобъектный склад (или обеспечить поставку их в соответствии с почасовым графиков монтажа); вынести на монтажный горизонт базовые оси; доставить в зону монтажа приспособления, инвентарь и расположить на рабочем месте; установить рамно-шарнирные индикаторы на перекрытии и выверить их по базовым осям.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV разряда (М2) - 1

монтажник конструкций III разряда (М3) - 1

монтажник конструкций II разряда (М4) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

Строп двухветвевой

РЧ-507-72 ЦНИИОМТП*

1

Лом монтажный

ГОСТ 1405-72

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша,** стр. 83

1

Кувалда (5,5 кг)

ГОСТ 11402-65

1

Метр стальной складной

ГОСТ 7253-54

1

Приспособление для проверки вертикальности колонн

Рабочие чертежи СУ-19 треста Мосстрой-4***

1

Молоток-кирочка

ГОСТ 11042-72

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

*** Москва, В-44, Ленинский проспект, 2г.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операция по установке колонны выполняют в следующем порядке: очищают колонну от грязи, снега, наледи и ржавчины; стропят ее; одновременно подготовляют место опирания - оголовок нижележащей колонны; поднимают колонну, ориентируют ее над хомутом РШИ и устанавливают на нижележащую колонну; выверяют и временно крепят колонну хомутом; расстроповывают колонну.

4.2. Установку начинают с угловой колонны. Временное закрепление, выверку и установку колонн в проектное положение производят с помощью РШИ. Заделку стыка бетоном выполняет звено бетонщиков.

4.3. Организация рабочего места

 - рабочие места монтажников

1 - кран; 2 - рамно-шарнирные индикаторы; 3 - соединительные тяги; 4 - поворотно-выдвижная люлька; 5 - поворотные хомуты; 6 - откидные хомуты; 7 - устанавливаемая колонна; 8 - приспособление для проверки вертикальности колонн; 9 - монтажный лом; 10 - установленные колонны; 11 - колонна, подготовленная к установке; 12 - стальная щетка; 13 - кувалда

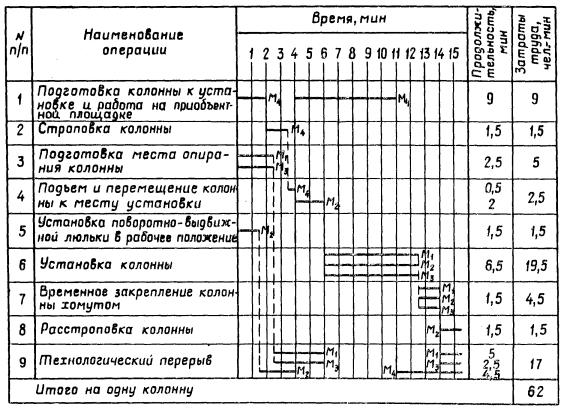

4.4. График трудового процесса

4.5. Описание операции

№ по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА КОЛОННЫ К УСТАНОВКЕ; 9 мин; М4; кувалда, щетка

Монтажник М4 осматривает колонну, проверяет наличие и правильность расположения закладных деталей, а также основные размеры колонн. При необходимости он очищает закладные детали и оголовок колонны от наплывов бетона с помощью кувалды и стальной щетки

3

ПОДГОТОВКА МЕСТА ОПИРАНИЯ КОЛОННЫ; 2,5 мин; М1, М3; щетка, метр, молоток-кирочка

Монтажник М3 при помощи молотка-кирочки и стальной щетки очищает оголовок смонтированной (нижестоящей) колонны от грязи, наледи и ржавчины. Монтажник М1 при необходимости подносит стальные подкладки и укладывает их на оголовок колонны до проектной отметки

4

ПОДЪЕМ И ПЕРЕМЕЩЕНИЕ КОЛОННЫ К МЕСТУ УСТАНОВКИ; М4 - 0,5 мин; М2 - 2 мин; строп

По команде монтажника М4 машинист крана переводит колонну в вертикальное положение и приподнимает ее над землей. Убедившись в надежности строповки, монтажник М4 подает команду машинисту крана переместить колонну в зону монтажа. Монтажник М2 центрирует колонну над хомутом РШИ

5

УСТАНОВКА ПОВОРОТНО-ВЫДВИЖНОЙ ЛЮЛЬКИ В РАБОЧЕЕ ПОЛОЖЕНИЕ; 5 мин; М2

Монтажник М2, ослабив зажимной винт фиксатора, вращением рукоятки против часовой стрелки поворачивает люльку в рабочее положение. Вращая рукоятку по часовой стрелке, он закрепляет люльку фиксатором

6

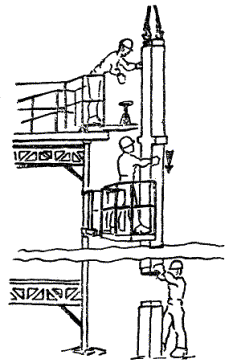

УСТАНОВКА КОЛОННЫ; 6,5 мин; М1, М2, М3; строп

Монтажник М1, стоя на верхней площадке РШИ, принимает и наводит колонну на хомут. Машинист крана плавно опускает, колонну, а монтажник М2, находящийся в поворотно-выдвижной люльке, удерживает ее от раскачивания Монтажник М3, стоя на перекрытии, принимает колонну, ориентирует нас оголовком нижестоящей колонны и подает команду машинисту крана опустить ее. (При монтаже колонн с фиксирующими штырями монтажник М3 следит за тем, чтобы закладной фиксирующий штырь вошел в гнездо установленной колонны)

7

ВРЕМЕННОЕ ЗАКРЕПЛЕНИЕ КОЛОННЫ ХОМУТОМ; 1,5 мин; М1, М2, М3; строп, лом, приспособление для проверки вертикальности колонн

Монтажники М2 и М3 заводят колонну в корпус хомута углового упора и охватывают ее прижимным тросом, конец которого закрепляют на корпусе хомута. Затем вращением штурвала натяжного механизма прижимают колонну к двум граням хомута.

Равномерное притяжение колонны обеспечивается установленной на хомуте скобой, отклоняющей трос. Монтажник М1 прикладывает приспособление для проверки вертикальности к ребру колонны так, чтобы оно опиралось своими внутренними упорами на две плоскости, и следит за положением уровней, позволяющих производить выверку колонны одновременно в двух плоскостях.

Монтажник М3 по команде монтажника М1 ломом рихтует низ колонны до тех пор, пока она не займет строго вертикальное положение

8

РАССТРОПОВКА КОЛОННЫ; 1,5 мин; М2; строп

После установки и закрепления колонны машинист крана ослабляет натяжение ветвей стропа, а монтажник М2, стоя на верхней площадке РШИ, расстроповывает колонну и подает команду машинисту крана поднять строп

* На одну колонну.
