ЦЕНТРАЛЬНЫЙ ИНСТИТУТ НОРМАТИВНЫХ ИССЛЕДОВАНИЙ И НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ "ОРГТРАНССТРОЙ"
МИНИСТЕРСТВА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

УСТРОЙСТВО ЦЕМЕНТОБЕТОННЫХ ПОКРЫТИЙ АВТОМОБИЛЬНЫХ ДОРОГ

Содержание

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

3. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

4. ГРАФИК ПРОИЗВОДСТВА РАБОТ ПО УСТРОЙСТВУ ОДНОСЛОЙНОГО ЦЕМЕНТНОБЕТОННОГО ПОКРЫТИЯ ШИРИНОЙ (7,5 м, ТОЛЩИНОЙ 22 см на ДВЕ ЗАХВАТКИ (2325 м2)

5. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА УСТРОЙСТВО ЦЕМЕНТНОБЕТОННОГО ПОКРЫТИЯ ШИРИНОЙ 7,5 м, ТОЛЩИНОЙ 22 см НА ДВЕ ЗАХВАТКИ (2325 м2)

6. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

7. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта разработана на основе применения методов научной организации труда и предназначена для использования при разработке проекта производства работ и организации работ и труда на объекте взамен действующей технологической карты «Устройство цементобетонных покрытий автомобильных дорог», Оргтрансстрой, 1966.

В настоящей технологической карте предусмотрены:

- сменная производительность - 155 м покрытия;

- состав комплексной бригады - 32 человека;

- затраты труда на 1000 м2 покрытия - 28,1 чел-дн;

- применение бункерного распределителя Д-375, оборудованного перегрузочным ковшом для приема бетонной смеси из автомобилей-самосвалов с задней разгрузкой.

В основу технологической карты положены следующие исходные данные.

Однослойное цементобетонное покрытие имеет толщину 22 см и ширину 7,5 м и укладывается по песчаному выравнивающему слою толщиной 5 см на цементно-грунтовом основании;

- продольный шов нарезают в свежеуложенном бетоне машиной ДНШС-60, а поперечные швы сжатия и расширения - в затвердевшем бетоне нарезчиком ДС-510;

- уход за свежеуложенным бетоном осуществляется нанесением лака этиноль или битумной эмульсии машиной ЭНЦ-3;

- цементобетонную смесь приготовляют в двух установках непрерывного действия С-543 или С-780 и доставляют автомобилями-самосвалами ЗИЛ-ММЗ-555.

Во всех случаях применения настоящую карту следует привязывать к местным условиям производства работ с учетом конструктивных особенностей покрытия, материала выравнивающего слоя, способов нарезки швов и ухода за бетоном.

2. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

Цементобетонное покрытие сооружают поточным методом с применением комплекта бетоноукладочных машин (рис. 1).

Подготовка песчаного выравнивающего слоя

Через 7-10 суток после устройства цементно-грунтового основания шириной не менее 8,5 м (см. технологическую карту «Устройство оснований из грунтов, укрепленных цементом с применением однопроходной грунтосмесительной машины Д-391», Оргтрансстрой, 1968) доставляют автомобилями-самосвалами песок и выгружают его на основание согласно расчету. Затем автогрейдером Д-144 разравнивают песок слоем толщиной 5 см.

Для выравнивающего слоя можно употреблять песок, использованный для ухода за цементогрунтовым основанием.

Установка рельс-форм

Рельс-формы разрешается устанавливать после приемки цементно-грунтового основания на участке длиной не менее 500 м.

Перед установкой па прямолинейных участках трассы провешивают линии обеих ниток рельс-форм и обозначают их штырями, забиваемыми через 40 м (рис. 2); на криволинейных участках трассы линию установки рельс-форм обозначают штырями, забиваемыми через 5-10 м.

Затем по линии установки намечают места расположения стыков рельс-форм. Для этого в створе со штырями, обозначающими линию установки, в местах расположения стыков рельс-форм под нивелир забивают штыри так, чтобы внешний край каждого штыря лежал на грани, а верх - на проектной отметке будущего покрытия.

Рядом с контрольным штырем, устанавливают деревянные подкладки, пользуясь шаблоном (рис. 3). После установки подкладок на них устанавливают рейку, под которой выравнивают песчаный подстилающий слой заподлицо с верхом подкладок, и уплотняют на ширину не менее 0,5 м.

Особенно тщательно следует выравнивать и уплотнять песчаный выравнивающий слой под ту нитку рельс-форм, со стороны которой установлен перегрузочный ковш. Поэтому под стыки этой нитки необходимо укладывать уширенные деревянные подкладки.

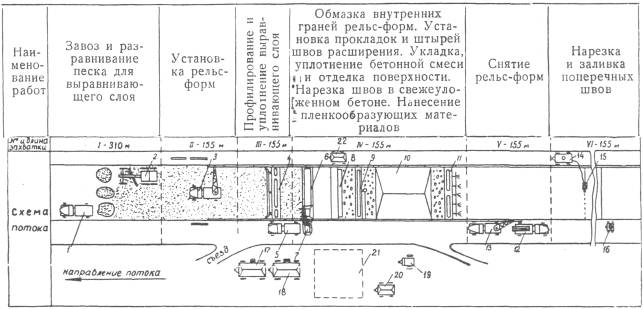

Рис. 1. Технологическая схема устройства цементобетонных дорожных покрытий:

1 - автомобиль-самосвал с песком; 2 - автогрейдер Д-144; 3 - автокран К-51; 4 - профилировщик основания Д-345; 5 - автомобиль-самосвал с цементобетонной смесью; 6 - распределитель бетонной смеси Д-375; 7 - перегрузочный ковш распределителя Д-375; 8 - бетоноотделочная машина Д-376; 9 - нарезчик швов ДНШС-60; 10 - тент; 11 - машина по розливу пленкообразующих материалов ЭНЦ-3; 12 - бортовой автомобиль; 13 - автокран К-51; 14 - емкость для воды (цистерна); 15 - нарезчик Д-903 (ДС-510); 16 - котел для битумной мастики; 17 - прицепной вагончик для ИТР и кладовая; 18 - прицепной вагончик для рабочих; 19 - емкость для питьевой воды; 20 - передвижной туалет; 21 - площадка для стоянки механизмов; 22 - передвижная электростанция ЖЭС-15.

Рис. 2. Подготовка основания для установки рельс-форм:

1 - металлические штыри, выставленные по линии установки рельс-форм; 2- деревянные подкладки под стыки рельс-форм; 3 - контрольная рейка: 4 - песчаный выравнивающий слой; 5 - цементогрунтовое основание

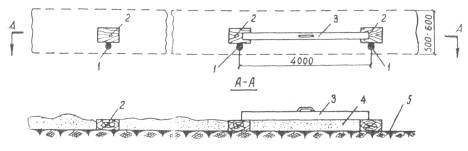

Рис. 3. Установка подкладок по шаблону:

1 - штырь, выставленный по нивелиру; 2 - подкладка; 3 - шаблон; 4 - высота рельс-формы (толщина покрытия); 5 - песчаный выравнивающий слой

Автокраном, располагаемым по середине основания, укладывают рельс-формы с обеих сторон на подкладки, а затем выправляют их положение в плане и по высоте по разбивочным штырям. Смежные звенья рельс-форм соединяют замками и крепят штырями к основанию. С одной стоянки автокрана (без установки аутригеров) устанавливают по 2-3 звена каждой нитки.

Установленные рельс-формы обкатывают профилировщиком Д-345, проверяют нивелиром отметки в каждом стыке рельс-форм и в местах просадок подштопывают песок. Отдельные неровности в рельс-формах и их стыках не должны превышать 2 мм в вертикальной и 5 мм в горизонтальной плоскостях.

Для быстрой и правильной установки рекомендуется пронумеровать рельс-формы, чтобы при перестановке сохранялся постоянный порядок их расположения.

Каждое звено рельс-форм должно быть закреплено четырьмя штырями того же диаметра, что и отверстия в подошве рельс-форм.

Рельс-формы необходимо систематически очищать, а все неисправные заменять. Запрещается перемещать рельс-формы волоком.

Окончательное профилирование и уплотнение песчаного выравнивающего слоя

Песчаный выравнивающий слой окончательно профилируют и одновременно уплотняют машиной Д-345.

Профилирующий отвал машины устанавливают с помощью двух штурвалов подъемного механизма на проектной отметке выравнивающего слоя с припуском 5 мм на уплотнение; уплотняющий вибробрус устанавливают с помощью двух специальных винтов так, чтобы задняя кромка поддона была на проектной отметке выравнивающего слоя, а передняя - на 5 мм выше.

Профилировщик основания Д-345 за один проход планирует песок выравнивающего слоя и уплотняет его.

В процессе работы необходимо следить, чтобы высота песчаного валика перед отвалом профилировщика была в пределах 7-10 см. Лишний песок от отвала перебрасывают лопатой в места, где его недостает.

После окончательного прохода профилировщика оставшиеся у рельс-форм валики песка убирают заподлицо с поверхностью выравнивающего слоя.

Расстилка битуминизированной бумаги и установка конструкций швов расширения

Битуминизированную бумагу, если она предусмотрена проектом, расстилают, начиная с противоположной стороны загрузки распределителя Д-375. Первый рулон бумаги раскатывают вплотную к рельс-формам и смазывают край горячим битумом. Затем раскатывают последующие рулоны с перекрытием предыдущего на 7-10 см. Торцевые стыки также склеивают горячим битумом с перекрытием на 7-10 см.

При таком порядке расстилки бумаги края ее не будут задираться при укладке бетонной смеси бункерным распределителем Д-375.

В местах устройства швов расширения устанавливают деревянные прокладки со штырями и поддерживающим каркасом из арматурной стали диаметром не менее 6 мм.

Штыри изолируют жидким битумом на 2/3 длины; толщина слоя изоляции должна быть не более 0,3 мм. На изолированные концы штырей надевают картонные или резиновые колпачки, заполненные на длину 3 см опилками или войлоком.

Готовую конструкцию шва расширения, состоящую из двух частей длиной 3,75 м, устанавливают строго перпендикулярно оси дороги и надежно закрепляют штырями через 0,8-1 м. Стыкующиеся концы прокладок закрепляют скобами из проволоки диаметром 6-8 мм. Для обеспечения плотного примыкания прокладок их стыкуют по косому срезу. Зазор между прокладками в стыке не допускается, а между краем прокладки и рельс-формой не должен превышать 5 мм.

Прокладки должны стоять вертикально, а штыри - горизонтально (перпендикулярно плоскости прокладок).

Расстояния между швами расширения назначают в соответствии с указаниями «Инструкции по устройству цементно-бетонных покрытий автомобильных дорог», , Транспорт, 1968.

Распределение бетонной смеси машиной Д-375 и установка штырей в швах сжатия и продольном шве

До начала бетонирования внутренние грани рельс-форм смазывают известково-глиняным раствором, а полости между рельсом и бортом рельс-форм заполняют сухим песком.

Бункер распределителя бетона Д-375 устанавливают в рабочее положение так, чтобы нижняя кромка бункера была выше рельс-форм на 2-3 см для образования запаса бетонной смеси на уплотнение.

Конструкция бункерного распределителя Д-375 рассчитана на доставку бетонной смеси автомобилями-самосвалами с боковой разгрузкой. Для применения самосвалов с задней разгрузкой на распределителе Д-375 монтируют разгрузочный ковш.

При устройстве однослойного покрытия бетонную смесь распределяют сразу на полную толщину с запасом на уплотнение 2-3 см с перекрытием укладываемых поперечных полос на 1/3 ширины бункера.

В местах расположения швов расширения бетонную смесь следует распределять осторожно во избежание повреждения конструкции шва. Бункер, заполненный бетонной смесью, располагают так, чтобы его ось была над швом, а затем равномерно распределяют смесь по обе стороны прокладки. После распределения смесь предварительно уплотняют глубинным вибратором у рельс-форм и с особой осторожностью около прокладок швов расширения.

Штыри для поперечных швов сжатия заготовляют из гладкой арматуры диаметром 18 мм, длиной 50 см и на 2/3 длины изолируют битумом. Крайние штыри располагают на 0,25 м от рельс-форм, а остальные - на расстоянии 1 м друг от друга. Для установки штырей применяют шаблон и вибропогружатель (рис. 4).

Шаблон укладывают на поверхность бетонной смеси так, чтобы его продольная ось совпадала с линией шва (обозначенной на рельс-формах ранее); штыри раскладывают в пазы шаблона и затем вибропогружателем погружают на проектную глубину.

Штыри продольного шва заготовляют длиной 50 см из арматурной стали периодического профиля диаметром 18 мм или длиной 75 см - из гладкой арматуры диаметром 16 мм. Эти штыри не изолируют битумом, их раскладывают поперек продольного шва на расстоянии 1 м друг от друга.

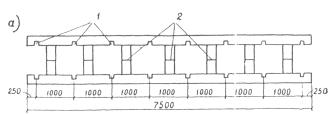

Рис. 4. Схема раскладки и погружения штырей:

а) шаблон для раскладки штырей; б) положение штыря в конце погружения; 1 - гнезда для штырей; 2 - метка осевой линии; 3 - поверхностный вибратор; 4 - резиновая ручка; 5 - опорная плита; 6 - шаблон для раскладки штырей; 7 - вилка вибропогружателя; 8 - штырь; 9 - свежеуложенный бетон; 10 - песчаный выравнивающий слой

При устройстве двухслойного покрытия или покрытия, армированного сеткой, смесь распределяют послойно. Для этого бункер распределителя Д-375 опускают в положение для укладки нижнего слоя и распределяют смесь на длине 8-10 м; затем машину возвращают в первоначальное положение и поднимают бункер в положение для укладки верхнего слоя. Для быстрой установки бункера распределителя в рабочее положение должны быть установлены фиксаторы, ограничивающие перемещение бункера вниз при укладке нижнего слоя и вверх при укладке верхнего слоя.

Перед распределением верхнего слоя бетонную смесь нижнего слоя уплотняют площадочным вибратором и особенно тщательно у рельс-форм глубинным вибратором, а затем укладывают штыри в швах сжатия и в продольном шве и арматурные сетки (при армированных покрытиях).

Для ускорения устройства двухслойного или армированного покрытия бетонную смесь можно укладывать двумя распределителями Д-375.

Этот способ дает значительное повышение сменной выработки при организации движения автомобилей-самосвалов с бетонной смесью по обеим обочинам с выгрузкой смеси для нижнего слоя с одной стороны, а для верхнего - с другой.

При движении автомобилей-самосвалов по одной обочине и загрузке смесью обоих распределителей с одной стороны эффективность этого способа снижается, так как в этом случае неизбежны простои автомобилей-самосвалов и распределителей.

Уплотнение бетонной смеси и отделка поверхности

Уплотнение бетонной смеси и отделку поверхности производят бетоноотделочной машиной. Лучшее качество работ обеспечивает длиннобазовая бетоноотделочная машина.

Перед началом работы настраивают рабочие органы машины Д-376: лопастной вал, уплотняющий качающийся вибрационный брус, выглаживающий вибрационный брус.

Нижние кромки разравнивающих лопастей с помощью двух регулировочных винтов устанавливают на отметке поверхности бетонной смеси (с учетом припуска на уплотнение). Положение нижних кромок лопастей фиксируется на двух шкалах.

Заднюю кромку уплотняющего вибробруса устанавливают на уровне головок рельс-форм (при повышенной пластичности смеси ниже на 3-5 мм).

Поддон уплотняющего вибробруса устанавливают под определенным углом наползания. Для этого брус при помощи штурвала опускают в крайнее нижнее положение, затем при помощи эксцентриков на каретках подвески, передвигающихся по рельс-формам, регулируют величину подъема передней кромки поддона. В зависимости от консистенции бетонной смеси подъем передней кромки должен составлять 3-5 мм. После установки требуемого угла наползания уплотняющего вибробруса регулируют положение выглаживающего вибробруса при помощи винтов его подвески. Нижнюю полость выглаживающего вибробруса для бетонной смеси с осадкой конуса до 1,5 см устанавливают на одном уровне с задней кромкой уплотняющего вибробруса, для более пластичной смеси на 2-3 мм ниже.

При нормальном режиме работы машина Д-376 обеспечивает равномерное уплотнение смеси за 1-2 прохода на первой скорости (0,7 м/мин).

В процессе работы необходимо постоянно следить за рабочими органами и регулировать их положение. Непрерывный валик бетонной смеси должен иметь высоту 10-15 см перед лопастным валом и 8-10 см - перед уплотняющим вибробрусом; при нарушении этого требования необходимо проверить правильность установки бункера машины Д-375 и лопастного вала бетоноотделочной машины; валик раствора перед выглаживающим брусом должен иметь высоту 2-4 см; при увеличении этого валика необходимо несколько опустить уплотняющий вибробрус; если после этого перед уплотняющим вибробрусом накапливается излишек бетонной смеси, необходимо опустить лопастной вал, а на распределителе Д-375 опустить бункер.

Во время работы нельзя останавливать машину с работающими вибраторами, так как это ведет к образованию неровностей на покрытии.

При образовании раковин на поверхности бетонщики вручную добавляют смесь в заниженные места и впадины, после чего бетоноотделочную машину пропускают повторно. При этом не рекомендуется включать механизм вертикального качания уплотняющего вибробруса, а его переднюю кромку следует поднять на 20-30 мм.

В процессе работы бетоноотделочной машины бетонщики, идущие по обеим сторонам машины, должны постоянно очищать рельс-формы и колеса машины от смеси. После окончательного прохода бетоноотделочной машины бетонщики устраняют мелкие раковины и неровности гладилками с длинной ручкой и отделывают кромки покрытия.

Сплошное заглаживание бетонной поверхности гладилками запрещается.

Образовавшееся цементное молоко удаляют с покрытия скребками или капроновыми щетками с длинными ручками, перемещая их от оси к краям покрытия без нажима.

Ровность готового покрытия необходимо постоянно проверять. Рейку длиной 3 м укладывают в продольном и поперечном направлениях с перекрытием предыдущих положений на 2 м. При ровной поверхности рейка прилегает к бетону всей плоскостью и после отрыва оставляет непрерывный равномерный след.

Небольшие неровности устраняют вручную с помощью гладилок, а значительные - дополнительным проходом бетоноотделочной машины.

Кромки готового бетонного покрытия обрабатывают металлической гладилкой с закругленным ребром. Острым ребром гладилки прорезают мелкую бороздку по линии кромки, а затем закругляют и выравнивают ее гладилкой. Кромку следует обрабатывать тщательно, так как ровные и закругленные кромки придают хороший вид покрытию и предотвращают разрушение его краев.

Нарезка швов

Продольный шов нарезают в свежеуложенном бетоне машиной ДНШС-60 с одновременным введением в паз изоловой прокладки.

Шов должен быть нарезан немедленно после окончательного прохода бетоноотделочной машины Д-376 и отделки поверхности покрытия; нарезчик ДНШС-60 должен идти вслед за Д-376 на расстоянии не более 10 м.

По указанию мастера для предохранения бетона от температурных и усадочных напряжений этой же машиной нарезают и поперечные швы сжатия через 2-3 плиты. Остальные швы сжатия нарезают дисковым нарезчиком.

При таком способе нарезки швов необходимо добиваться прямолинейности паза, нарезаемого машиной ДНШС-60, избегая местных даже незначительных извилин, так как при последующей нарезке в затвердевшем бетоне каждая извилина будет приводить в неисправность диск нарезчика.

Поперечные швы сжатия и расширения нарезают в затвердевшем бетоне двухдисковым нарезчиком ДС-510 (Д-903) с карборундовым и алмазным дисками. Нарезчик устанавливают по оси покрытия, устанавливают диски на линию шва и нарезают первую половину шва до кромки; затем, переместив нарезчик, нарезают вторую половину шва.

Пазы швов заполняют тиоколовыми мастиками или горячими битумно-резиновыми мастиками, удовлетворяющим требованиям «Инструкции по устройству цементнобетонных покрытий автомобильных дорог». . Транспорт, Москва, 1968.

При отсутствии специальных заливщиков швы можно заливать конусной лейкой на колесном ходу (рис. 5).

Рис. 5. Заливка мастикой пазов в швах цементобетонного покрытия

Все работы, связанные с нарезкой швов в свежеуложенном бетоне, должны выполняться в соответствии с технологической картой «Устройство швов в свежеуложенном цементобетонном покрытии нарезчиком ДНШС-60», Оргтрансстрой, 1968, и «Указаний по устройству швов в свежеуложенном цементобетонном покрытии автодорог и аэродромов нарезчиком швов ДНШС-60», Оргтрансстрой, 1968.

Швы расширения нарезают в затвердевшем бетоне нарезчиком ДС-510 или Д-432А (Д-432) в соответствии с технологической картой «Нарезка пазов температурных швов в затвердевших цементобетонных покрытиях нарезчиками Д-432А (Д-432)», Оргтрансстрой, 1964.

Уход за свежеуложенным бетоном

После отделки покрытия и нарезки швов в свежеуложенном бетоне поверхность бетона укрывают тентом, влажной мешковиной или покрывают пленкообразующими материалами (лаком этиноль, битумной эмульсией и др.), которые распределяют машиной ЭНЦ-3 за два раза. Первый розлив (50 % полной нормы) производят после удаления цементного молока и исчезновения водной пленки с бетонной поверхности.

Время нанесения пленкообразующего материала зависит от температуры воздуха и скорости ветра и ориентировочно составляет от 5 до 30 мин после отделки покрытия. Второй слой наносят после тщательного осмотра покрытия, следя за тем, чтобы не оставалось недостаточно укрытых мест.

В жаркое время года (при температуре воздуха более 25 °С), во избежание перегрева поверхности бетона лучами солнца, после нанесения второго слоя эмульсии поверхность покрытия окрашивают известковым раствором машиной ЭНЦ-3 или засыпают слоем песка толщиной 4-5 см после формирования пленки.

Норма розлива битумной эмульсии должна быть в пределах 0,6-1 л/м2.

Снятие рельс-форм

Рельс-формы снимают не ранее чем через 18 ч после укладки бетона при температуре воздуха 15 °С и выше и не ранее 24 ч при температуре ниже 15 °С.

Перед снятием рельс-форм нужно с помощью лапчатых ломов извлечь все штыри для крепления рельс-форм к основанию, а также выбить все клинья из замковых соединений. Затем каждое звено рельс-форм осторожно отделяют от бетона, постукивая кувалдой по рельсу. Нельзя забивать ломы или металлические клинья между бетоном и рельс-формой.

Вслед за этим рельс-формы очищают от остатков бетона и песка и грузят автокраном на автомобиль с помощью цангового захвата, который цепляют за головку рельса. При подъеме звено рельс-форм отводят в сторону, одновременно раздвигая ломом замковое соединение.

На автомобиль следует укладывать не более 12-15 звеньев, избегая при этом механических повреждений рельс-форм. Одновременно с рельс-формами грузят на машину штыри, предварительно собранные в ящики. Автокран и автомобиль перемещаются по обочине.

Немедленно после снятия рельс-форм грани бетонного покрытия смазывают пленкообразующим материалом и присыпают песком.

При производстве бетонных работ следует руководствоваться следующей технической литературой:

1. Инструкция по устройству цементобетонных покрытий автомобильных дорог, . Транспорт, 1968.

2. Правила организации строительства и производства работ. Приемка в эксплуатацию, СНиП III-Д.5-62, 1963 (часть III, раздел Д, п. 10).

3. Правила техники безопасности при строительстве, ремонте и содержании автомобильных дорог. Транспорт, 1969.

3. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Для выполнения комплекса работ по устройству цементнобетонного покрытия весь участок разбивают на следующие сменные захватки:

1 - завоз и разравнивание песка;

2 - установка рельс-форм;

3 - профилирование и уплотнение песчаного выравнивающего слоя;

4 - устройство цементнобетонного покрытия с нарезкой продольного шва и уход за бетоном;

5 - снятие рельс-форм;

6 - нарезка поперечных швов сжатия и расширения в затвердевшем бетоне и заливка их битумной мастикой.

Длина каждой сменной захватки определяется производительностью распределителя бетонной смеси Д-375 и для условий, принятых в настоящей карте, составляет при устройстве:

двухслойного покрытия - 140 м;

однослойного покрытия - 155 м.

Длину сменной захватки 1 следует удваивать.

Для успешного выполнения работ на участок заблаговременно должны быть доставлены все необходимые материалы.

Комплекту машин должно быть придано не менее 600 м рельс-форм каждой нитки.

До начала бетонных работ должно быть подготовлено цементно-грунтовое основание, подъездные пути для доставки: смеси, проверена исправность и готовность машин.

Рабочие должны быть обеспечены всеми необходимыми инструментами.

Цементобетонная смесь должна доставляться по следующему графику.

Тип и конструкция покрытия

Часы смены

Всего смеси, м3

1

2

3

4

5

6

7

8

Количество доставляемой смеси, м3

1 Двухслойное цементобетонное покрытие шириной 7,5 м, толщиной 22 см (16 + 6 см)

23

33

34

34

34

34

34

5

231

в том числе:



















а - нижний слой

18

25

25

25

25

25

25

-

168

б - верхний слой толщиной 6 см толщиной 16 см

5

8

9

9

9

9

9

5

63

2 Однослойное цементобетонное покрытие шириной 7,5 м, толщиной 22 см

25

36

36

36

36

36

36

36

256

В зависимости от расстояния и условий доставки смеси работа автомобилей и цементобетонного завода должна быть увязана с графиком доставки смеси.

Количество автомобилей-самосвалов определяют расчетом в зависимости от дальности возки смеси и скорости движения с умножением на коэффициент 1,1-1,15, учитывающий неравномерность движения. Окончательное количество автомобилей-самосвалов уточняют в процессе работы.

Автомобили-самосвалы должны быть оборудованы брезентовыми тентами. При устройстве двухслойного покрытия для доставки смесей разных марок должны быть закреплены определенные автомобили.

Работа организуется в две смены и выполняется комплексной бригадой, включающей следующие звенья:

- звено по перестановке рельс-форм;

- звено по подготовке песчаного выравнивающего слоя;

- звено по устройству бетонного покрытия, нарезке продольного шва и уходу за бетоном;

- звено по нарезке поперечных швов сжатия и расширения и заполнению их мастикой.

Машинист каждой машины обязан в начале смены проверить готовность машины к работе, устранить мелкие неисправности, заправить машину горючим и водой, в процессе работы управлять машиной, а в конце смены очистить машину и сообщить механику о замеченных неисправностях.

Помощник машиниста бетоноотделочной машины Д-376 обязан постоянно находиться на мостике и следить за рабочими органами, а в начале и в конце смены помогать машинисту в подготовке и очистке машины.

Планировку песчаного выравнивающего слоя выполняет машинист автогрейдера 6 разр., которого, как правило, в состав комплексной бригады не включают.

Звено по перестановке рельс-форм

Машинисты автокранов

4 разр.-2

Такелажники

2 » -2

Дорожные рабочие:

4 » -2



3 » -3

При работе звено выделяет такелажника 2 разр. и дорожного рабочего 3 разр., а также машиниста автокрана 4 разр. для снятия рельс-форм на участке, где бетон уже затвердел.

Дорожный рабочий и такелажник на этом участке извлекают лапчатым ломом штыри, закрепляющие рельс-формы, отделяют рельс-формы от бетона, стропуют их для погрузки в транспортные средства. Во время перевозки рельс-форм эти же рабочие отделяют рельс-формы от бетона и засыпают грани покрытия.

Основной состав звена ведет установку рельс-форм.

Дорожные рабочие 4 и 3 разр., работая по два на каждой нитке рельс-форм, выполняют совместно с мастером разбивочные работы, готовят основание под рельс-формы, устанавливают и крепят рельс-формы к основанию.

Машинист автокрана и такелажник 2 разр. подают рельс-формы к месту установки.

Звено по подготовке песчаного выравнивающего слоя

Машинист профилировщика основания Д 345

5 разр.-1

Дорожный рабочий

2 » -1

Дорожный рабочий, находясь впереди профилировщика, поддерживает постоянное сечение песчаного валика по всей длине отвала, подбрасывает недостающее количество песка или удаляет его излишки.

После окончательного уплотнения выравнивающего слоя дорожный рабочий заполняет внутренние полости рельс-форм сухим песком. В это время машинист перемещает профилировщик вперед на захватку по установке рельс-форм для их обкатки.

Звено по устройству цементобетонного покрытия (рис. 6)

Машинист бункерного распределителя Д-375

6 разр.-1

Машинист бетоноотделочной машины Д-376

6 » -1

Помощник машиниста машины Д-376

5 » -1

Машинист передвижной электростанции

4 разр.- 1

Слесарь строительный

4 » -1

Машинист машины ЭНЦ-3

5 » -1

Машинист нарезчика ДНШС-60

4 » -1

Бетонщики:

4 » -4



3 » -3



2 » -3

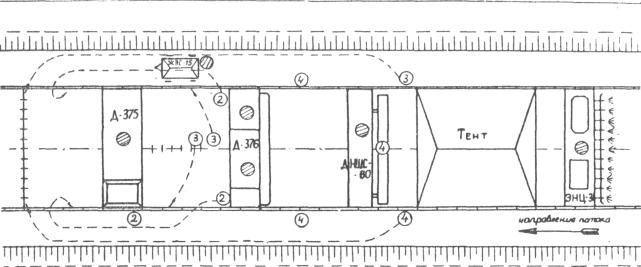

Рис. 6. Расстановка рабочих на захватке № 4:

заштрихованный кружок-машинист, кружки с цифрами, которые обозначают разряд рабочих - бетонщики

Один бетонщик 2 разр. постоянно находится на мостике бункерного распределителя, он очищает кузова самосвалов от остатков бетонной смеси, пользуясь лопатой с удлиненной ручкой.

Два бетонщика 2 разр. в начале смены смазывают кистью внутренние грани рельс-форм разжиженным битумом, а затем переходят к машине Д-376, где подбрасывают бетонную смесь к лопастному валу для поддержания непрерывного валика высотой 8-10 см, очищают рельс-формы от остатков смеси и по мере продвижения всего комплекта машин помогают бетонщикам 3 и 4 разр. передвигать тент.

После прохода распределителя Д-375 два бетонщика 3 разр. устанавливают штыри в швах сжатия и продольном шве с помощью шаблона, уплотняют смесь глубинными вибраторами у рельс-форм и около прокладок швов расширения.

Вслед за бетоноотделочной машиной Д-376 два бетонщика 4 разр. с обеих сторон покрытия устраняют мелкие дефекты (раковины, впадины) гладилками, удаляют цементное молоко капроновыми щетками, проверяют рейкой ровность покрытия и отделывают его кромки.

Один бетонщик 4 разр. находится на мостике нарезчика швов ДНШС-60 и обрабатывает продольный шов после его нарезки. В свободное время он помогает звену бетонщиков. Два бетонщика (4 разр. и 3 разр.) обрабатывают кромки-покрытия. В начале смены они устанавливают конструкции швов расширения.

Слесарь 4 разр. в начале смены помогает машинистам бетоноукладочного комплекта в подготовке к работе и техническом обслуживании машин.

Звено по нарезке швов сжатия и расширения

Машинисты нарезчиков

4 разр.-2

Дорожный рабочий

2 » -1

Машинисты нарезчиков размечают линии швов, управляют машинами при нарезке швов, перемещают их по участку.

Дорожный рабочий 2 разр. помогает машинистам при передвижении машин, переносит шланги, очищает покрытие в зоне шва и засыпает его песком после нарезки. Он также помогает машинистам в очистке машин.

Звено по заполнению швов мастикой

Машинист компрессора

4 разр.-1

Дорожные рабочие

3 » -2

Машинист компрессора очищает швы металлическим крючком и сжатым воздухом.

Два дорожных рабочих заливают швы мастикой, один из них приготовляет мастику, подносит ее к заливщикам швов, поддерживает огонь в котле.

Звено по заполнению швов мастикой ведет работу в одну смену и обеспечивает заливку швов на двойной захватке длиной 310 м.


4. ГРАФИК ПРОИЗВОДСТВА РАБОТ ПО УСТРОЙСТВУ ОДНОСЛОЙНОГО ЦЕМЕНТНОБЕТОННОГО ПОКРЫТИЯ ШИРИНОЙ (7,5 м, ТОЛЩИНОЙ 22 см на ДВЕ ЗАХВАТКИ (2325 м2)

Наименование работ

Единица измерения

Объем работ

Трудоемкость, чел-ч

Состав бригады

Дни смены

1

2

1

2



Разравнивание песка автогрейдером Д-144

100 м2

26,35

3,29

Машинист
6 разр.-1

















Установка рельс-форм автокраном

100 м нитки

6,2

96

Машинист
4 разр.-1

Такелажник
2 " -1

Дорожные рабочие
4 разр. -2

3 " -2





























































Окончательное профилирование и уплотнение песчаного выравнивающего слоя

100 м2

23,25

32

Машинист
5 разр.-1

Дорожный рабочий
2 " -1

































Устройство цементнобетонного покрытия (смазка рельс-форм, установка прокладок швов расширения, установка штырей в швах сжатия, уплотнение смеси у рельс-форм глубинным вибратором, заделка раковин и удаление цементного молока с бетонной поверхности, отделка кромок покрытия, нанесение битумной эмульсин)

100 м2

23,25

240

Машинисты
6 разр.-2

Бетонщики
4 разр. -3

3 " -3

2 " -3

Слесарь строительный

4 разр.-1

























Нарезка продольного шва нарезчиком ДНШС-60

100 м шва

3,1

32

Машинист 4 разр.-1

Бетонщик
4 " -1

























Снятие рельс-форм автокраном

100 м нитки

6,2

48

Машинист 4 разр.-1

Такелажник
2 " -1

Дорожный рабочий
3 " -1

























Нарезка швов сжатия и расширения нарезчиками ДС-510 (Д-903)

100 м шва

3,9

48

Машинисты 4 разр.-2

Дорожный рабочий
2 " -1

























Заполнение швов мастикой

100 м шва

3,9

24

Машинист 4 разр.-1

Дорожные рабочие
3 " -2

















Условные обозначения:

 - машины

 - рабочие

5. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА УСТРОЙСТВО ЦЕМЕНТНОБЕТОННОГО ПОКРЫТИЯ ШИРИНОЙ 7,5 м, ТОЛЩИНОЙ 22 см НА ДВЕ ЗАХВАТКИ (2325 м2)

№ пп

Шифр норм

Наименование работ

Состав бригады

Единица измерения

Объем работ

Норма времени на единицу измерения, чел-ч

Расценка на единицу измерения, руб.-коп.

Количество чел-ч на полный объем работ

Стоимость затрат труда на полный объем работ, руб.-коп.

1

ЕНиР, § 17-1, табл. 2, № 1

Разравнивание песка автогрейдером Д-144

Машинист
6 разр.- 1

100 м2

26,35

0,125

0-09,9

3,29

2-61

2

ЕНиР, § 17-14, № 2

Установка рельс-форм автокраном

Машинист
4 разр.- 1

Такелажник 2 разр.- 1

Дорожные рабочие:
4 разр.- 2

3 " -2

2 " -1

100 м нитки

6,2

18,2

10-32

112,84

63-98

3

Применительно ЕНиР, § 17-15

Окончательное профилирование и уплотнение песчаного выравнивающего слоя профилировщиком Д-345

Машинист
5 разр.- 1

Дорожные рабочие:
2 разр.- 2

100 м2

23,25

1,77

0-99,6

41,15

23-16

4

ЕНиР, § 17-17, табл. 2, № 4б

Устройство цементнобетонного покрытия (смазка рельс-форм, установка прокладок швов расширения, распределение бетонной смеси машиной Д-375, установка штырей в швах сжатия и " продольном шве, уплотнение смеси у рельс-форм вибратором, уплотнение смеси машиной Д-376, заделка раковин и удаление цементного молока с бетонной поверхности, нанесение битумной эмульсии машиной ЭНЦ-3 (М-28-60)

Машинисты
6 разр.- 2

5 " -2

4 " -1

Слесарь строительный
4 разр.- 1

Бетонщики
4 разр.- 3

3 " -4

2 " -4

Дорожный рабочий
1 разр.- 1

100 м2

23,25

12,42

7-41

288,77

172,28

5

ТНиР § Т1-14

Нарезка продольного шва нарезчиком ДНШС-60

Машинист
4 разр.- 1

Бетонщик
4 разр.- 1

100 м шва

3,1

4,6

2-88

14,26

8-93

6

ЕНиР, § 17-14, № 3

Снятие рельс-форм автокраном

Машинист
4 разр.- 1

Такелажник
2 разр.- 1

Дорожный рабочий
3 разр.- 1

100 м нитки

6,2

7,5

4-18

46,5

25-92

7

Местная норма СУ-803

Нарезка швов сжатия и расширения нарезчиками ДС-510 (Д-903)

Машинисты
4 разр.- 2

Дорожный рабочий
2 разр.- 1

100 м шва

3,9

13,32

7-74

51,95

30-19

8

ЕНиР, § 17-32, № 1

Заполнение швов мастикой вручную при помощи лейки с предварительной очисткой швов от пыли и грязи сжатым воздухом (компрессором) с приготовлением мастики на месте

Машинист
4 разр.- 1

Дорожные рабочие
3 разр.- 3

100 м шва

3,9

7,4

4-24

28,86

16-54



Итого: на две захватки (2325 м2)













587,62

343-61



на 1000 м2













231,23

147-79

6. ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ



По графику, Б

По калькуляции, А

На сколько процентов показатель по графику больше (+) или меньше (-), чем по калькуляции,

Затраты труда на 1000 м2 однослойного покрытия, чел-дн

28,1

31,6

- 11,1

Средний разряд рабочих

3,63

3,41

+ 6,5

Выработка одного рабочего в смену, м2

35,6

31,7

+ 12,3

Средняя заработная плата на1 рабочего, руб

5-25

4-68

+ 12,2


7. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

а) Основные материалы и полуфабрикаты на 1000 м2 покрытия

Цементобетонная смесь марки 350, м3

221

Прокладки для швов расширения, м

30

Битумная эмульсия, л

700

Изол, м2

8,9

Мастика тиоколовая или резинобитумная, л

92,9

б) Машины

Автогрейдер Д-144

1 (привлекается периодически)

Автокраны К-51

2

Профилировщик основания Д-345

1

Распределитель бетонной смеси Д-375

1

Бетоноотделочная машина Д-376 или длиннобазовая ДБО-7,5

1

Машина по розливу битумной эмульсии ЭНЦ-3

1

Нарезчик ДНШС-60

1

Компрессор ЗИФ-55

1

Нарезчики ДС-510 (Д-903)

2

Электростанция ЖЭС-15

1

Заливщики швов

2

Поливомоечная машина КПМ-1

1 (привлекается по мере необходимости)

в) Инструмент и приспособления

Стальная рулетка

1

Лапчатые ломы

2

Поверхностные вибраторы (типа С-413)

2

Глубинные вибраторы (типа И-116)

2

Молотки

2

Кувалды

4

Ломы

6

Совковые лопаты

6

Штыковые лопаты

12

Уровни

2

Плотницкие топоры

3

Гладилки с ручками длиной 3-3,5 м

3

Разные гладилки

6

Кельмы

2

Контрольные рейки длиной 3 м

2

Шаблоны для раскладки штырей при вибропогружении

2

Приспособление для погружения штырей

1

Глубинные вибраторы (типа И-116)

2

Передвижной битумный котел емкостью 1200-300 л

1

Кисть для смазки рельс-форм и торцов бетона

2

Ведра

4

Технологическая карта составлена Отделом внедрения передовых методов труда и технического нормирования в строительстве автомобильных дорог и аэродромов института «Оргтрансстрой» (исполнитель инж. А.А. Холодкова).

Москва 1970

:: На правах рекламы ::






Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
