ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ СВАРНЫЕ
ИЗ ПОЛИЭТИЛЕНА, ПОЛИПРОПИЛЕНА
И ВИНИПЛАСТА
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
ГОСТ 16310-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством химического и нефтяного машиностроения
ИСПОЛНИТЕЛИ
А. Ф. Басанец (руководитель темы); Е. И. Зелик, Д. В. Евсюков
ВНЕСЕН Министерством химического и нефтяного машиностроения
Член Коллегии А. М. Васильев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24 марта 1980 г. № 1309
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ СВАРНЫЕ ИЗ ПОЛИЭТИЛЕНА, Основные типы, конструктивные элементы и размеры Welded joints of polyethelene, polypropylene and |
ГОСТ Взамен ГОСТ 16310-70 |
Постановлением Государственного комитета СССР по стандартам от 24 марта 1980 г. № 1309 срок действия установлен
с 01.07. 1981 г.
до 01.07. 1991 г.
1. Настоящий стандарт распространяется на соединения из полиэтилена, полипропилена и винипласта, выполненные сваркой нагретым газом с присадочным прутком или экструзионной сваркой и устанавливает основные типы, конструктивные элементы и размеры сварных соединений.
Стандарт не распространяется на угловые и тавровые сварные соединения с углом между соединяемыми элементами отличным от 90° ± 5°, а также на соединения трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция. Изм. № 1)
2. В стандарте приняты следующие обозначения способов сварки:
Г - сварка нагретым газом с присадочным прутком;
Э - сварка экструзионная.
3. Основные типы сварных соединений приведены в табл. 1.
4. Конструктивные элементы сварных соединений и их размеры должны соответствовать указанным в табл. 2-31.
|
Тип соединения |
Форма подготовленных кромок |
Характер сварного шва |
Форма поперечного сечения |
Толщина свариваемых деталей, мм, для способов сварки |
Условное обозначение сварного соединения |
||||
|
подготовленных кромок |
сварного шва |
Г |
Э |
||||||
|
Стыковое |
Без скоса кромок |
Односторонний |
|
|
2-4 |
- |
С1 |
||
|
Односторонний на съемной подкладке |
|
|
2-6 |
C2 |
|||||
|
Односторонний на остающейся подкладке |
|
|
C3 |
||||||
|
Двусторонний |
|
|
2-4 |
- |
C4 |
||||
|
Со скосом одной кромки |
Односторонний |
|
|
4-20 |
C5 |
||||
|
Односторонний на съемной подкладке |
|
|
С6 |
||||||
|
Односторонний на остающейся подкладке |
|
|
С7 |
||||||
|
Двусторонний |
|
|
С8 |
||||||
|
С двумя симметричными скосами одной кромки |
Двусторонний |
|
|
8-20 |
С9 |
||||
|
Со скосом двух кромок |
Односторонний |
|
|
4-20 |
С10 |
||||
|
Со скосом двух кромок |
на съемной подкладке |
|
|
4-20 |
С11 |
||||
|
Односторонний на остающейся подкладке |
|
|
С12 |
||||||
|
Двусторонний |
|
|
С13 |
||||||
|
С двумя симметричными скосами двух кромок |
Двусторонний |
|
|
8-20 |
С14 |
||||
|
Угловое |
Без скоса кромок |
Односторонний |
|
|
2-10 |
У1 |
|||
|
Односторонний |
|
|
2-4 |
- |
У2 |
||||
|
Двусторонний |
|
|
2-10 |
УЗ |
|||||
|
Двусторонний |
|
|
2-4 |
- |
У4 |
||||
|
Со скосом одной кромки |
Односторонний |
|
|
4-20 |
У5 |
||||
|
Двусторонний |
|
|
4-20 |
У6 |
|||||
|
С двумя симметричными скосами одной кромки |
Двусторонний |
|
|
8-20 |
У7 |
||||
|
Со скосом двух кромок |
Односторонний |
|
|
4-20 |
У8 |
||||
|
Двусторонний |
|
|
У9 |
||||||
|
Тавровое |
Без скоса кромки |
Односторонний |
|
|
2-20 |
T1 |
|||
|
Двусторонний |
|
|
T2 |
||||||
|
Со скосом одной кромки |
Односторонний |
|
|
4 20 |
T3 |
||||
|
Двусторонний |
|
|
T4 |
||||||
|
С двумя симметричными скосами одной кромки |
Двусторонний |
|
|
8-20 |
Т5 |
||||
|
Нахлесточное |
Без скоса кромок |
Односторонний |
|
|
2-20 |
H1 |
|||
|
Двусторонний |
|
|
Н2 |
||||||
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
g1 (пред. откл. ±1) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||||
|
С1 |
|
|
Г |
2-4 |
0,5 |
2 |
1 |
6 |
Таблица 3
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. ±1) |
g (пред. откл. ±1) |
g1 (пред. откл. ±1) |
е не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||||
|
С2 |
|
|
Г |
2-6 |
3 |
2 |
1 |
8 |
|
Э |
10 |
|||||||
Таблица 4
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. ±1) |
g (пред. откл. ±1) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
C3 |
|
|
Г |
2-6 |
2 |
2 |
8 |
|
Э |
10 |
||||||
Таблица 5
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. ±1) |
g (пред. откл. ±1) |
g1 (пред. откл. ±1) |
е, не более |
e1, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||||
|
С4 |
|
|
Г |
2-4 |
0,5 |
2 |
2 |
8 |
3 |
Таблица 6
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S = S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С5 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
10 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
20 |
||||||
|
16-18 |
24 |
||||||
|
19-20 |
26 |
||||||
Таблица 7
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. ±1) |
g (пред. откл. ±1) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С6 |
|
|
Г; Э |
4-6 |
2 |
2 |
10 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
20 |
||||||
|
16-18 |
24 |
||||||
|
19-20 |
26 |
||||||
Таблица 8
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S = S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С7 |
|
|
Г; Э |
4-6 |
2 |
2 |
10 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
20 |
||||||
|
16-18 |
24 |
||||||
|
19-20 |
26 |
||||||
Таблица 9
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g=g1 (пред. откл. ±1) |
e, не более |
e1(пред. откл. ±1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||||
|
С8 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
10 |
6 |
|
7-9 |
16 |
|||||||
|
10-12 |
3 |
18 |
||||||
|
13-15 |
20 |
9 |
||||||
|
16-18 |
24 |
|||||||
|
19-20 |
26 |
|||||||
Таблица 10
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С9 |
|
|
Г; Э |
8-10 |
0,5 |
2 |
16 |
|
11-13 |
3 |
18 |
|||||
|
14-16 |
20 |
||||||
|
17-19 |
24 |
||||||
|
20 |
26 |
||||||
Таблица 11
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
Подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С10 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
23 |
||||||
|
16-18 |
26 |
||||||
|
19-20 |
29 |
||||||
Таблица 12
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С11 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
23 |
||||||
|
16-18 |
26 |
||||||
|
19-20 |
29 |
||||||
Таблица 13
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С12 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
23 |
||||||
|
16-18 |
26 |
||||||
|
19-20 |
29 |
||||||
Таблица 14
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g=g1 (пред. откл. ±1) |
е, не более |
е1, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||||
|
С13 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
6 |
|
7-9 |
16 |
|||||||
|
10-12 |
3 |
18 |
||||||
|
13-15 |
23 |
9 |
||||||
|
16-18 |
26 |
|||||||
|
19-20 |
29 |
|||||||
Таблица 15
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S=S1 |
b (пред. откл. +1) |
g (пред. откл. ±1) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
С14 |
|
|
Г; Э |
8-10 |
0,5 |
2 |
16 |
|
11-13 |
3 |
23 |
|||||
|
14-16 |
26 |
||||||
|
17-19 |
29 |
||||||
|
20 |
30 |
||||||
Таблица 16
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
п (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||
|
У1 |
|
|
Г; Э |
2-10 |
0,5 |
0 |
Таблица 17
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g (пред. откл. ±1) |
е, не более |
n (пред. откл. +1) |
|
|
подготовленных промок свариваемых деталей |
сварного шва |
|||||||
|
У2 |
|
|
Г |
2-4 |
2 |
3 |
6 |
0 |
Таблица 18
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s |
b (пред. откл. +1) |
n (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||
|
У3 |
|
|
Г; Э |
2-10 |
0 |
0 |
Таблица 19
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s |
b (пред. откл. +1) |
g (пред. откл. ±1) |
е, не более |
п (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||||
|
У4 |
|
|
Г |
2-4 |
0,5 |
3 |
6 |
0 |
Таблица 20
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
У5 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
|
|
||||||
|
13-15 |
20 |
||||||
|
16-18 |
24 |
||||||
|
10-20 |
26 |
||||||
Таблица 21
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
У6 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
20 |
||||||
|
16-18 |
24 |
||||||
|
19-20 |
26 |
||||||
Таблица 22
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g=g1 (пред. откл. ±1) |
e, не более |
e1, не более |
|
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|
|||||||
|
У7 |
|
|
Г; Э |
8-10 |
0,5 |
2 |
16 |
14 |
|
|
11-13 |
|||||||||
|
3 |
18 |
16 |
|
||||||
|
14-16 |
20 |
18 |
|
||||||
|
17-19 |
24 |
22 |
|
||||||
|
20 |
26 |
24 |
|
||||||
Таблица 23
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g=g1 (пред. откл. ±1) |
e, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
У8 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
23 |
||||||
|
16-18 |
26 |
||||||
|
19-20 |
29 |
||||||
Таблица 24
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g (пред. откл. ±1) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
У9 |
|
|
Г; Э |
4-6 |
0,5 |
2 |
12 |
|
7-9 |
16 |
||||||
|
10-12 |
3 |
18 |
|||||
|
13-15 |
23 |
||||||
|
16-18 |
26 |
||||||
|
19-20 |
29 |
||||||
Таблица 25
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||
|
Т1 |
|
|
Г; Э |
2-20 |
0 |
Таблица 26
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||
|
Т2 |
|
|
Г; Э |
2-20 |
0 |
Таблица 27
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g (пред. откл. +2) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
T3 |
|
|
Г; Э |
4-6 |
0,5 |
3 |
12 |
|
7-9 |
5 |
16 |
|||||
|
10-12 |
7 |
18 |
|||||
|
13-15 |
9 |
20 |
|||||
|
16-18 |
11 |
24 |
|||||
|
19-20 |
13 |
26 |
|||||
Таблица 28
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g (пред. откл. +2) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
Т4 |
|
|
Г; Э |
4-6 |
0,5 |
3 |
12 |
|
7-9 |
5 |
16 |
|||||
|
10-12 |
7 |
18 |
|||||
|
13-15 |
9 |
20 |
|||||
|
16-18 |
11 |
24 |
|||||
|
19-20 |
13 |
26 |
|||||
Таблица 29
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
g (пред. откл. +2) |
е, не более |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||||
|
Т5 |
|
|
Г; Э |
8-12 |
0,5 |
5 |
18 |
|
13-15 |
7 |
20 |
|||||
|
16-18 |
9 |
24 |
|||||
|
19-20 |
11 |
26 |
|||||
Таблица 30
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||
|
H1 |
|
|
Г; Э |
2-20 |
0 |
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
S |
b (пред. откл. +1) |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
||||
|
Н2 |
|
|
Г; Э |
2-20 |
0 |

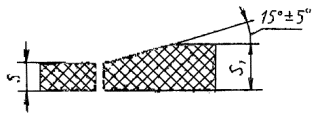

5. При разнице в толщине свариваемых деталей свыше 1 мм на детали, имеющей большую толщину S1, должен быть сделан скос с одной или двух сторон до толщины более тонкой детали S, как указано на черт. 1, 2 и 3. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.
Черт. 1
Черт. 2
Черт. 3
6. Для расчетных сварных соединений катет углового шва К должен быть установлен при проектировании соединений.
7. Предельные отклонения катета углового шва К от номинального значения должны соответствовать:
+1,0 мм - при К < 6 мм;
+1,5 мм - при 6 < К < 12 мм;
+2,0 мм - при К > 12 мм.
8. Допускается усиление углового шва до 2 мм или ослабление до 3 мм.
