ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
(ГОССТРОЙ СССР)
НОРМЫ
ОТВОДА ЗЕМЕЛЬ
ДЛЯ МЕЛИОРАТИВНЫХ КАНАЛОВ
СН 474-75
Утверждены
Государственным
комитетом
Совета Министров СССР
по делам строительства 14 июля 1975 г.
Разработаны
институтом "Гипроводхоз"
Всесоюзного объединения "Союзводпроект"
Минводхоза СССР и согласованы с
Минсельхозом СССР и Гослесхозом СССР
Редакторы
- инженеры Е.А. Троицкий (Госстрой СССР),
Д.Д. Тихонов (Гипроводхоз В/О, "Союзводпроект" Минводхоза СССР).
1994
|
Государственный комитет Совета Министров СССР по делам строительства (Госстрой СССР) |
Строительные нормы |
СН 474-75 |
|
Нормы отвода земель для мелиоративных каналов |
- |
1. Настоящие нормы устанавливают ширину полос земель, отводимых в бессрочное (постоянное) и во временное (на период строительства) пользование для мелиоративных каналов (оросительных, осушительных, водосборно-сбросных, коллекторно-дренажных) с пропускной способностью воды не более 10 м3/с.
Примечание. Ширина полос отвода земель для каналов с пропускной способностью воды более 10 м3/с, каналов, разрабатываемых взрывным методом, а также проходящих в районах, подверженных оползням и селям, и в населенных пунктах должна определяться проектом, утвержденным в установленном порядке.
2. При выборе, отводе и использовании земель для мелиоративных каналов должны соблюдаться основы водного законодательства Союза ССР и союзных республик, Основы земельного законодательства Союза ССР и союзных республик, а также Основные положения по восстановлению земель, нарушенных при разработке месторождений полезных ископаемых, проведении геологоразведочных, строительных и иных работ, утвержденные Госстроем СССР, ГКНТ, Минсельхозом СССР и Гослесхозом СССР от 30 июня 1971 г., и другие нормативные акты.
|
Внесены |
Утверждены
постановлением Государственного комитета Совета Министров СССР по делам
строительства |
Срок введения |
3. Ширина полос отвода земель, принимаемая в проектах строительства мелиоративных каналов, сооружаемых на землях Гослесфонда, покрытых ценными лесными насаждениями, должна быть согласована с органами, в ведении которых находятся леса.
4. Полосы земель для мелиоративных каналов следует отводить на землях, не занятых сельскохозяйственными культурами в момент производства работ, участками в соответствии с очередностью строительства, предусмотренной проектом.
5. Ширина полос земель, отводимых в бессрочное и во временное пользование для мелиоративных каналов, в зависимости от их размеров должна приниматься для каналов, проходящих в выемке (рис. 1а) — по табл. 1, в полувыемке (рис. 1б) — по табл. 2, в полунасыпи (рис. 1б) — по табл. 3 и в насыпи (рис. 1в) — по табл. 4.
6. Ширина отводимых в бессрочное пользование полос земель для лотковой оросительной сети должна приниматься при высоте лотка (параболического, полукруглого и эллиптического сечения) 0,4 м — 7 м, при высоте лотка от 0,6 м до 0,8 м — 8м и при высоте лотка от 1м до 1,4 м — 9м.

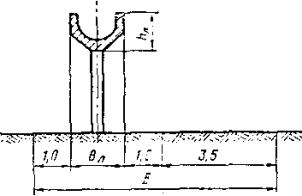

Примечание. В ширину полос отвода земель для лотковой сети включена земля, на которой должны быть размещены предохранительная полоса и эксплуатационная дорога.
7. В случаях, когда по условиям эксплуатации требуется проезд вдоль канала, площадь дополнительно отводимой земли для него определяется проектом.
рис. la. Поперечное сечение канала в выемке
Каналы, проходящие в выемке
|
Параметры канала |
Ширина полосы отвода земель, м |
|||
|
ширина по дну в, м |
ctg a |
строительная глубина hстр., м |
в бессрочное пользование В |
во временное пользование L |
|
1 |
2 |
3 |
4 |
5 |
|
0,4 |
1,0 |
от 0,5 до 1,0 |
от 3,5 до 4,5 |
от 9,0 до 11,0 |
|
0,4 |
1,5 |
от 0,5 до 1,0 |
от 4,0 до 5,5 |
от 10,0 до 12,0 |
|
0,4 |
1,0 |
от 1,0 до 2,0 |
от 4,5 до 6,5 |
от 11,0 до 15,0 |
|
0,4 |
1,5 |
от 1,0 до 2,0 |
от 5,5 до 8,5 |
от 14,0 до 20,0 |
|
0,6 |
1,0 |
от 0,5 до 1,0 |
от 3,5 до 4,5 |
от 14,0 до 16,0 |
|
0,6 |
1,5 |
от 0,5 до 1,0 |
от 4,0 до 5,5 |
от 15,0 до 17,0 |
|
0,6 |
1,0 |
от 1,0 до 2,0 |
от 4,5 до 6,5 |
от 16,0 до 19,0 |
|
0,6 |
1,5 |
от 1,0 до 2,0 |
от 5,5 до 8,5 |
от 17,0 до 22,0 |
|
0,8 |
1,0 |
от 0,5 до 1,0 |
от 4,0 до 5,0 |
от 14,0 до 17,0 |
|
0,8 |
1,5 |
от 0,5 до 1,0 |
от 4,5 до 6,0 |
от 15,0 до 19,0 |
|
0,8 |
1,0 |
от 1,0 до 2,0 |
от 5,0 до 7,0 |
от 17,0 до 22,0 |
|
0,8 |
1,5 |
от 1,0 до 2,0 |
от 6,0 до 9,0 |
от 19,0 до 27,0 |
|
1,0 |
1,0 |
от 0,5 до 1,0 |
от 4,0 до 5,0 |
от 15,0 до 17,0 |
|
1,0 |
1,5 |
от 0,5 до 1,0 |
от 4,5 до 6,0 |
от 16,0 до 19,0 |
|
1,0 |
1,0 |
от 1,0 до 2,0 |
от 5,0 до 7,0 |
от 17,0 до 21,0 |
|
1,0 |
1,5 |
от 1,0 до 2,0 |
от 6,0 до 9,0 |
от 19,0 до 25,0 |
|
1,0 |
1,5 |
от 2,0 до 3,0 |
от 8,0 до 12,0 |
от 25,0 до 30,0 |
|
1,5 |
1,0 |
от 1,0 до 2,0 |
от 5,5 до 7,5 |
от 20,0 до 23,0 |
|
1,5 |
1,5 |
от 1,0 до 2,0 |
от 6,5 до 9,5 |
от 22,0 до 26,0 |
|
1,5 |
1,5 |
от 2,0 до 3,0 |
от 9,5 до 12,5 |
от 26,0 до 31,0 |
|
1,5 |
2,0 |
от 2,0 до 3,0 |
от 11,5 до 15,5 |
от 23,0 до 35,0 |
|
2,0 |
1,0 |
от 1,0 до 2,0 |
от 6,0 до 8,0 |
от 22,0 до 25,0 |
|
2,0 |
1,5 |
от 1,0 до 2,0 |
от 7,0 до 10,0 |
от 24,0 до 28,0 |
|
2,0 |
1,5 |
от 2,0 до 3,0 |
от 10,0 до 13,0 |
от 28,0 до 33,0 |
|
2,0 |
2,0 |
от 2,0 до 3,0 |
от 12,0 до 16,0 |
от 31,0 до 37,0 |
|
2,5 |
1,5 |
от 2,0 до 3,0 |
от 10,5 до 13,5 |
от 30,0 до 35,0 |
|
2,5 |
2,0 |
от 2,0 до 3,0 |
от 12,5 до 16,0 |
от 33,0 до 40,0 |
|
3,0 |
1,5 |
от 2,0 до 3,0 |
от 11,0 до 14,0 |
от 32,0 до 38,0 |
|
3,0 |
2,0 |
от 2,0 до 3,0 |
от 13,0 до 17,0 |
от 38,0 до 45,0 |
Каналы, проходящие в полувыемке
|
Параметры канала |
Ширина полосы отвода, м |
||||||
|
ширина по дну в, м |
ctg a1 |
ctg a2 |
строительная глубина hстр., м |
глубина выемки hв., м |
ширина дамбы поверху а, м |
в бессрочное пользование В |
во временное пользование L |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
0,4 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,0 |
10,0 |
|
0,4 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 12,5 до 11,5 |
от 16,0 до 12,0 |
|
0,4 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
12,0 |
|
0,4 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,5 до 12,5 |
от 20,0 до 16,0 |
|
0,6 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,0 |
11,0 |
|
0,6 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,0 до 11,5 |
от 19,0 до 13,0 |
|
0,6 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
13,0 |
|
0,6 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,0 до 12,5 |
от 22,0 до 16,0 |
|
0,8 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
23,0 |
|
0,8 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,0 до 12,0 |
от 25,0 до 24,0 |
|
0,8 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 16,5 до 11,0 |
от 31,0 до 27,0 |
|
0,8 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
12,0 |
24,0 |
|
0,8 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,0 до 13,0 |
от 27,0 до 25,0 |
|
0,8 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 18,5 до 16,0 |
от 35,0 до 32,0 |
|
1,0 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
25,0 |
|
1,0 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,0 до 12,0 |
от 27,0 до 25,0 |
|
1,0 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 16,5 до 14,0 |
от 32,0 до 28,0 |
|
1,0 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
12,0 |
26,0 |
|
1,0 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,0 до 13,0 |
от 28,0 до 27,0 |
|
1,0 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 17,0 до 16,0 |
от 35,0 до 31,0 |
|
1,5 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,5 до 12,5 |
от 31,0 до 30,0 |
|
1,5 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 17,0 до 14,5 |
от 35,0 до 32,0 |
|
1,5 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,5 до 13,5 |
от 32,0 до 31,0 |
|
1,5 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 19,0 до 16,5 |
от 37,0 до 34,0 |
|
1,5 |
1,5 |
1,5 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 25,5 до 21,5 |
от 40,0 до 38,0 |
|
2,0 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
4,0 |
от 16,0 до 15,0 |
от 35,0 до 34,0 |
|
2,0 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 20,0 до 17,0 |
от 40,0 до 37,0 |
|
2,0 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
4,0 |
от 17,0 до 16,0 |
от 38,0 до 35,0 |
|
2,0 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 21,5 до 19,0 |
от 42,0 до 39,0 |
|
2,0 |
1,5 |
1,5 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 26,0 до 22,0 |
от 46,0 до 42,0 |
|
2,0 |
2,0 |
2,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 25,0 до 21,0 |
от 45,0 до 41,0 |
|
2,0 |
2,0 |
2,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 31,0 до 25,0 |
от 50,0 до 45,0 |
|
2,5 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 22,0 до 20,0 |
от 43,0 до 40,0 |
|
2,5 |
1,5 |
1,5 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 27,0 до 22,5 |
от 52,0 до 44,0 |
|
2,5 |
2,0 |
2,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 25,5 до 21,5 |
от 50,0 до 43,0 |
|
2,5 |
2,0 |
2,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 31,5 до 25,5 |
от 60,0 до 50,0 |
|
3,0 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 22,5 до 20,0 |
от 49,0 до 45,0 |
|
3,0 |
1,5 |
1,5 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 27,0 до 23,0 |
от 57,0 до 48,0 |
|
3,0 |
2,0 |
2,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 26,0 до 22,0 |
от 55,0 до 47,0 |
|
3,0 |
2,0 |
2,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 32,0 до 26,0 |
от 65,0 до 55,0 |
Рис. 1б. Поперечное сечение канала:
в полунасыпи
в полувыемке
Каналы, проходящие в полунасыпи
|
Параметры канала |
Ширина полосы отвода, м |
||||||
|
ширина по дну в, м |
ctg a1 |
ctg a2 |
строительная глубина hстр., м |
высота насыпи hн, м |
ширина дамбы поверху а, м |
в бессрочное пользование В |
во временное пользование L |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
0,4 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,0 |
20,0 |
|
0,4 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 12,5 до 14,0 |
от 22,0 до 24,0 |
|
0,4 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
21,0 |
|
0,4 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,5 до 15,0 |
от 23,0 до 25,0 |
|
0,6 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,0 |
20,0 |
|
0,6 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,0 до 14,0 |
от 23,0 до 24,0 |
|
0,6 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
21,0 |
|
0,6 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,0 до 15,0 |
от 24,0 до 25,0 |
|
0,8 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
21,0 |
|
0,8 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,0 до 14,0 |
от 23,0 до 24,0 |
|
0,8 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 16,5 до 19,0 |
от 27,0 до 30,0 |
|
0,8 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
12,0 |
21,0 |
|
0,8 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,0 до 15,0 |
от 2l,0 до 25,0 |
|
0,8 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 18,5 до 21,0 |
от 30,0 до 33,0 |
|
1,0 |
1,0 |
1,5 |
0,5 |
0,3 |
3,0 |
11,5 |
22,0 |
|
1,0 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,0 до 14,5 |
от 26,0 до 30,0 |
|
1,0 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 16,5 до 19,5 |
от 35,0 до 43,0 |
|
1,0 |
1,5 |
1,5 |
0,5 |
0,3 |
3,0 |
12,0 |
23,0 |
|
1,0 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,0 до 15,5 |
от 29,0 до 33,0 |
|
1,0 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 18,5 до 21,5 |
от 40,0 до 48,0 |
|
1,5 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 13,5 до 15,0 |
от 25,0 до 27,0 |
|
1,5 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 17,0 до 20,0 |
от 29,0 до 32,0 |
|
1,5 |
1,5 |
1,5 |
1,0 |
от 0,5 до 0,9 |
3,0 |
от 14,5 до 16,0 |
от 26,0 до 28,0 |
|
1,5 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
3,0 |
от 19,0 до 22,0 |
от 31,0 до 34,0 |
|
1,5 |
1,5 |
1,5 |
3,0 |
от 1,5 до 2,9 |
3,0 |
от 23,5 до 28,0 |
от 36,0 до 41,0 |
|
1,5 |
2,0 |
2,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 24,5 до 28,0 |
от 37,0 до 4l,0 |
|
1,5 |
2,0 |
2,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 30,5 до 36,0 |
от 44,0 до 50,0 |
|
2,0 |
1,0 |
1,5 |
1,0 |
от 0,5 до 0,9 |
4,0 |
от 16,0 до 17,5 |
от 40,0 до 42,0 |
|
2,0 |
1,0 |
1,5 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 19,5 до 22,5 |
от 44,0 до 47,0 |
|
2,0 |
1,5 |
3,0 |
1,0 |
от 0,5 до 0,9 |
4,0 |
от 19,5 до 21,5 |
от 44,0 до 46,0 |
|
2,0 |
1,5 |
3,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 25,5 до 30,5 |
от 51,0 до 14,0 |
|
2,0 |
1,5 |
3,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 31,5 до 39,5 |
от 58,0 до 67,0 |
|
2,0 |
2,0 |
3,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 27,5 до 32,5 |
от 53,0 до 59,0 |
|
2,0 |
2,0 |
3,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 34,5 до 42,5 |
от 51,0 до 70,0 |
|
2,5 |
1,5 |
3,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 26,0 до 31,0 |
от 45,0 до 54,0 |
|
2,5 |
1,5 |
3,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 32,0 до 40,0 |
от 52,0 до 70,0 |
|
2,5 |
2,0 |
3,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 28,0 до 33,0 |
от 49,0 до 57,0 |
|
2,5 |
2,0 |
3,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 35,0 до 43,0 |
от 61,0 до 75,0 |
|
3,0 |
1,5 |
1,5 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 22, 5 до 25,5 |
от 46,0 до 53,0 |
|
3,0 |
1,5 |
1,5 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 27,0 до 31,5 |
от 56,0 до 66,0 |
|
3,0 |
2,0 |
2,0 |
2,0 |
от 1,0 до 1,9 |
4,0 |
от 26,0 до 29,5 |
от 54,0 до 64,0 |
|
3,0 |
2,0 |
2,0 |
3,0 |
от 1,5 до 2,9 |
4,0 |
от 32,0 до 37,5 |
от 68,0 до 80,0 |
Рис. 1в. Поперечное сечение капала в насыпи
Каналы, проходящие в насыпи
|
Параметры канала |
Ширина полосы отвода, м |
||||||||
|
ширина по дну в, м |
ctg a1 |
ctg a2 |
строительная глубина hстр., м |
высота насыпи hн, м |
ширина дамбы поверху а, м |
в бессрочное пользование В |
во временное пользование L |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
0,6 |
1,0 |
1,5 |
от 0,5 до 1,0 |
от 0,6 до 1,1 |
3,0 |
от 12,0 до 14,5 |
от 47,0 до 49,0 |
|
|
|
0,6 |
1,5 |
1,5 |
от 0,5 до 1,0 |
от 0,6 до 1,1 |
3,0 |
от 12,5 до 15,5 |
от 48,0 до 50,0 |
|
|
|
0,8 |
1,0 |
1,5 |
от 0,5 до 1,0 |
от 0,6 до 1,1 |
3,0 |
от 12,5 до 15,0 |
от 48,0 до 50,0 |
|
|
|
0,8 |
1,0 |
1,5 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
3,0 |
от 15,0 до 20,0 |
от 50,0 до 54,0 |
|
|
|
0,8 |
1,5 |
1,5 |
от 0,5 до 1,0 |
от 0,6 до 1,1 |
3,0 |
от 13,0 до 16,0 |
от 48,0 до 51,0 |
|
|
|
0,8 |
1,5 |
1,5 |
от 1,0 до 2,0 |
от 1,1 до 2,0 |
3,0 |
от 16,0 до 22,0 |
от 51,0 до 56,0 |
|
|
|
1,0 |
1,0 |
1,5 |
от 0,5 до 1,0 |
от 0,6 до 1,1 |
3,0 |
от 12,5 до 15,0 |
от 48,0 до 51,0 |
|
|
|
1,0 |
1,0 |
1,5 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
3,0 |
от 15,0 до 20,0 |
от 51,0 до 56,0 |
|
|
|
1,0 |
1,5 |
1,5 |
от 0,5 до 1,0 |
от 0,6 до 1,1 |
3,0 |
от 13,0 до 16,0 |
от 49,0 до 52,0 |
|
|
|
1,0 |
1,5 |
2,0 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
3,0 |
от 17,5 до 24,5 |
от 53,0 до 60,0 |
|
|
|
1,5 |
1,0 |
1,5 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
3,0 |
от 15,6 до 20,5 |
от 50,0 до 54,0 |
|
|
|
1,5 |
1,5 |
2,0 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
3,0 |
от 18,0 до 25,0 |
от 52,0 до 58,0 |
|
|
|
1,5 |
1,5 |
3,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 31,5 до 40,5 |
от 63,0 до 70,0 |
|
|
|
1,5 |
2,0 |
3,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 33,5 до 43,5 |
от 64,0 до 72,0 |
|
|
|
2,0 |
1,0 |
1,5 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
4,0 |
от 18,0 до 23,0 |
от 54,0 до 59,0 |
|
|
|
2,0 |
1,5 |
2,0 |
от 1,0 до 2,0 |
от 1,1 до 2,1 |
4,0 |
от 20,5 до 27,5 |
од 57,0 до 64,0 |
|
|
|
2,0 |
1,5 |
1,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 27,5 до 34,5 |
от 64,0 до 71,0 |
|
|
|
2,0 |
2,0 |
3,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 34,0 до 44,0 |
от 70,0 до 81,0 |
|
|
|
2,5 |
1,5 |
",0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 28,0 до 35,0 |
от 70,0 от 79,0 |
|
|
|
2,5 |
2,0 |
3,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 34,5 до 44,5 |
от 77,0 до 85,0 |
|
|
|
3,0 |
1,5 |
2,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 28,5 до 35,5 |
от 75,0 до 85,0 |
|
|
|
3,0 |
2,0 |
3,0 |
от 2,0 до 3,0 |
от 2,1 до 3,1 |
4,0 |
от 35,0 до 45,0 |
от 84,0 до 100,0 |
|
|
Рис. 1г. Поперечное сечение лотка
1. В — ширина полосы отвода земель в бессрочное (постоянное) пользование
2. L — ширина полосы отвода земель во временное (на период строительства) пользование
Примечания к табл. 1 — 4:
1. Ширина полос земель, отводимых в бессрочное и во временное пользование, установленная в табл. 1 — 4, определена с учетом предохранительной полосы шириной 1 м с каждой стороны от бровки канала при прохождении канала в выемке или от подошвы дамбы при прохождении канала в полувыемке, полунасыпи и насыпи.
2. В ширину полос земель, отводимых во временное пользование, включены полосы, занимаемые отвалами и резервами, которые по окончании работ должны быть приведены в состояние, пригодное для использования в сельском хозяйстве.
3. При проектировании каналов в просадочных грунтах ширина предохранительной полосы при деформации от просадки грунтов
до 0,2 м должна приниматься 5 м;
свыше 0,2 до 0,5 м должна приниматься 7м;
свыше 0,5 м должна приниматься 10м.
Ширина предохранительной полосы после завершения просадочных деформаций по трассе канала должна приниматься 1 м.
4. При проектировании мелиоративных каналов для орошения земель водой повышенной мутности, обусловливающей необходимость очистки каналов в вегетационный период, ширина предохранительной полосы должна определяться проектом, утвержденным в установленном порядке.
5. Наибольшие (наименьшие) значения ширины полос отвода земель в бессрочное и во временное пользование соответствуют для каналов, проходящих):
в выемке (табл. 1) — наибольшим (наименьшим) значениям строительных глубин (hстр.);
в полувыемке (табл. 2) — наименьшим (наибольшим) значениям глубин выемки (hв);
в полунасыпи (табл. 3) — наибольшим (наименьшим) значениям высот насыпи (hн);
в насыпи (табл. 4) — наибольшим (наименьшим) значениям строительных глубин (hстр.) и высот насыпи (hв).
При промежуточных значениях hстр., hв, hн, отличающихся от значений, приведенных в табл. 1 — 4, ширина полос отвода земель должна определяться по интерполяции.
6. Для каналов с расходом до 10 м3/с, но строительной глубиной более 3 м или проходящих в неустойчивых грунтах, величина заложения откосов и ширина полосы отвода земель определяются проектом.
