ГОСТ 19128-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ
ТИПОВ Р50

Конструкция и размеры

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПА Р50

Конструкция и размеры

Double-headed fish plates for P50 rails.

Design and dimensions

ГОСТ
19128-73

Дата введения 01.01.75

1. Настоящий стандарт распространяется на стыковые двухголовые накладки к железнодорожным рельсам типа Р50.

Стандарт соответствует СТ СЭВ 1669-79 в части технических требований.

(Измененная редакция, Изм. № 2).

2. Конструкция и размеры накладок должны соответствовать указанным на черт. 1 (расчетные данные указаны в приложении).

Черт. 1

* Размеры для справок

Примечания:

1. Радиусы закруглений, не указанные на чертеже, выполняются размером 2-6 мм.

2. Предельные отклонения не должны превышать ±1,0 мм.

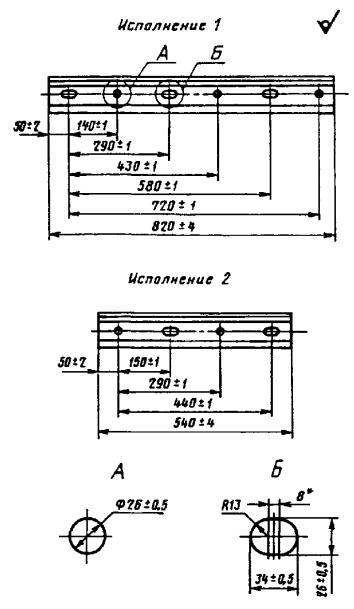

3. Исполнения накладок и расположение болтовых отверстий с наружной стороны накладок должны соответствовать указанным на черт. 2.

Выбор исполнения накладок устанавливается по соглашению сторон.

Черт. 2

* Размеры для справок

Примечание. Размеры отверстий указаны со стороны продавливания.

Условное обозначение накладки к рельсам типа Р50 исполнения 1:

Накладка 1Р50 ГОСТ 19128- 73

То же, исполнения 2:

Накладка 2Р50 ГОСТ 19128-73

2, 3. (Измененная редакция, Изм. № 1).

4-6. (Исключены, Изм. № 1).

7. Технические требования - по ГОСТ 4133.

ПРИЛОЖЕНИЕ

Справочное

РАСЧЕТНЫЕ ДАННЫЕ

Площадь поперечного сечения проката, см2.................. 30,05

Расстояние до центра тяжести, см:

от верха накладки.............................................................. 5,38

от низа накладки............................................................... 5,07

от внешней грани............................................................... 2,18

Угол наклона осей к горизонту:

главной............................................................................... -4º 39’

центральной....................................................................... 25º 36’

Момент инерции, см4:

относительно центральных осей:

горизонтальной.................................................................. 281,0

вертикальной..................................................................... 40,9

центробежный................................................................... -19,7

относительно главных осей:

наибольший........................................................................ 281,0

наименьший....................................................................... 39,3

Момент сопротивления, см3:

по верху накладки.............................................................. 52,2

по низу накладки............................................................... 55,4

по внешней грани (наибольший)..................................... 18,8

Масса, кг:

1 м проката......................................................................... 23,59

накладки исполнения 1..................................................... 18,77

накладки исполнения 2..................................................... 12,36

Примечание. Масса определена исходя из номинальных размеров и плотности стали 7,85.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения СССР

РАЗРАБОТЧИКИ

В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн. наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.09.73 № 2158

3. Стандарт соответствует СТ СЭВ 1669-79 в части технических требований

4. ВЗАМЕН ГОСТ ГОСТ 4133-54 в части накладок к рельсам типа Р50

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначения НТД, на которые дана ссылка

Номер пункта

ГОСТ 4133-73

7

СТ СЭВ 1669-79

1

6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, утвержденными в ноябре 1979 г., декабре 1989 г. (ИУС 12-79, 4-90)
