ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ КАБЕЛЬНЫЕ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23469.3-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛЬ
В. Н. Алексеенко
ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
Член Коллегии В. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 января 1973 г. № 384
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ КАБЕЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ Конструкция и размеры Copper connection cable slewes fastened
by pressing. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 384 срок действия установлен
с 01.01. 1982 г.
до 01.01. 1987 г.
Несоблюдение стандарта преследуется по закону
Требования пп. 1, 2, 3, 5, 6 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.
(Измененная редакция, изм. №3).
2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150-69, коды ОКП, предельные отклонения, маркировка и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Обозначение |
Код ОКП |
d |
d1 |
с* |
L |
Маркировка |
Расчетная масса 1000 шт., кг |
|
|
номин. |
пред. откл. |
|||||||
|
1,5-УХЛЗ 1,5-Т2 |
34 4986 0011 34 4986 0012 |
3 |
1,8 |
0,3 |
20 |
±0,260 |
1,5 |
0,80 |
|
2,5-УХЛЗ 2,5-Т2 |
34 4986 0021 34 4986 0022 |
5 |
2,6 |
0,6 |
2,5 |
2,54 |
||
|
4-УХЛЗ 4-Т2 |
34 4986 0031 34 4986 0032 |
3,0 |
0,5 |
4 |
3,36 |
|||
|
6-УХЛЗ 6-Т2 |
34 4986 0041 34 4986 0042 |
6 |
4,0 |
30 |
±0,310 |
6 |
4,20 |
|
|
10-УХЛЗ 10-Т2 |
34 4986 0051 34 4986 0052 |
8 |
5,0 |
0,8 |
10 |
8,16 |
||
|
16-УХЛЗ 16-Т2 |
34 4986 0061 34 4986 0062 |
9 |
6,0 |
16 |
9,42 |
|||
|
25-УХЛЗ 25-Т2 |
34 4986 0071 34 4986 0072 |
11 |
8,0 |
40 |
25 |
15,92 |
||
|
35-УХЛЗ 35-Т2 |
34 4986 0081 34 4986 0082 |
13 |
10,0 |
50 |
±0,370 |
35 |
24,10 |
|
|
50-УХЛЗ 50-Т2 |
34 4986 0091 34 4986 0092 |
14 |
11,0 |
50 |
50 |
26,20 |
||
|
70-УХЛЗ 70-Т2 |
34 4986 0101 34 4986 0102 |
16 |
13,0 |
53 |
70 |
32,22 |
||
|
95-УХЛЗ 95-Т2 |
34 4986 0111 34 4986 0112 |
19 |
15,0 |
1,0 |
67 |
95 |
63,65 |
|
|
120-УХЛЗ 120-Т2 |
34 4986 0121 34 4986 0122 |
22 |
17,0 |
1,3 |
120 |
91,25 |
||
|
150-УХЛЗ 150-Т2 |
34 4986 0131 34 4986 0132 |
25 |
19,0 |
1,5 |
150 |
123,55 |
||
|
185-УХЛЗ 185-Т2 |
34 4986 0141 34 4986 0142 |
27 |
21,0 |
185 |
150,90 |
|||
|
240-УХЛЗ 240-Т2 |
34 4986 0151 34 4986 0152 |
32 |
24,0 |
2,0 |
75 |
240 |
234,75 |
|
|
300-УХЛЗ 300-Т2 |
34 4986 0161 34 4986 0162 |
34 |
27,0 |
1,8 |
300 |
223,73 |
||
*Размер для справок
Пример условного обозначения
Гильза кабельная соединительная медная закрытая, предназначенная для соединения проводов и кабелей с жилами сечением 120 мм2, климатического выполнения УХЛ, категории размещения 3:
Гильза 120-УХЛЗ ГОСТ 23469.3-79
3. Гильзы должны изготовляться из медных труб марок меди М1 и М2 по ГОСТ 617-90.
Допускается изготовление гильз из меди других марок не ниже М2.
4. Основные размеры спрессованных гильз указаны в приложении.
5. Гильзы климатического исполнения Т2 должны иметь покрытие 06 по ГОСТ 9.306-85.
Допускаются другие виды защитных металлических покрытий.
2-5. (Измененная редакция, изм. №2, 3).
6. Остальные требования - по ГОСТ 23469.0-81.
(Введен дополнительно, изм. №2).
ПРИЛОЖЕНИЕ
Рекомендуемое
ОСНОВНЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ
Рекомендуемые размеры спрессованных соединений кабельных гильз приведены на черт. 1, 2 и в табл. 1, 2.

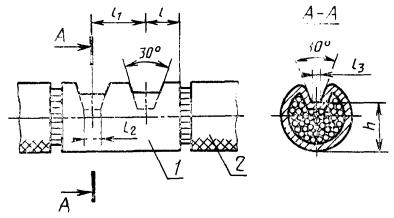

1 - гильза; 2 - кабель.
Черт. 1
Таблица 1
Размеры в мм
|
Сечение жилы, мм2 |
Класс жилы по ГОСТ 22483-77 |
l |
l1 |
l2 |
l3 |
h(±0,25) |
|
|
1,5 |
1,0; 1,2 |
1, 2, 3, 4, 5, 6 |
5,0 |
10 |
4 |
1 |
1,6 |
|
1,5 |
1, 2, 3, 4 |
||||||
|
2,0 |
1, 2 |
||||||
|
2,5 |
1,5 |
5, 6 |
2,5 |
||||
|
2,0 |
3 |
||||||
|
2,5 |
1, 2, 3, 4, 5, 6 |
||||||
|
3,0; 4,0 |
1, 2, 3, 4 |
||||||
|
4 |
4,0 |
5 |
7,5 |
15 |
|||
|
5,0; 6,0 |
1 |
||||||
|
6 |
4,0 |
6 |
3,0 |
||||
|
5,0 |
2, 3, 4 |
||||||
|
6,0 |
2, 3, 4, 5, 6 |
||||||
|
8,0 |
1, 2, 3, 4 |
||||||
|
10,0 |
1 |
||||||
|
10 |
10,0 |
2 , 3, 4 |
4,0 |
||||
|
16,0 |
1 |
||||||
|
16 |
10,0 |
5, 6 |
5,0 |
||||
|
16,0 |
2, 3, 4 |

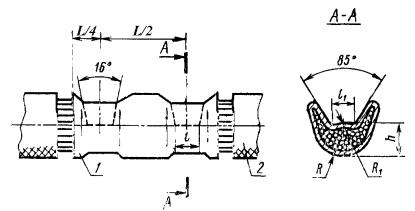

1 - гильза; 2 - кабель.
Черт. 2
Таблица 2
Размеры в мм
|
Сечение, мм2, все классы жил по ГОСТ 22483-77 |
l |
l1 |
R |
R1 |
h(±0,25) |
|
|
16 |
16 |
9,5 |
4,0 |
5,0 |
5,0 |
4,3 |
|
25 |
25 |
5,0 |
6,0 |
6,0 |
5,0 |
|
|
35 |
35 |
11,5 |
6,0 |
7,0 |
7,0 |
5,5 |
|
50 |
50 |
7,5 |
7,5 |
6,5 |
||
|
70 . |
70 |
12, 5 |
7,5 |
9,0 |
8.5 |
7,3 |
|
95 |
95 |
8,0 |
10,5 |
10,0 |
8,5 |
|
|
120 |
120 |
13,5 |
10,5 |
12,0 |
12,0 |
11,0 |
|
150 |
150 |
14,5 |
12,5 |
14,0 |
14,0 |
12,0 |
|
185 |
185 |
15,5 |
13,5 |
15,0 |
15,0 |
13,0 |
|
240 |
240 |
17,0 |
15,0 |
17,5 |
17,5 |
15,0 |
|
300 |
300 |
19,0 |
17,0 |
19,0 |
19,5 |
17,0 |
(Измененная редакция, изм. №2, 3).
Приложение 2, 3. (Удалено, изм. №2).
