ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ
ОТВЕТВИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ ДО 1 кВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23469.4-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
В. К. Добрынин, Н. А. Румянцев, В. Д. Костоусов, В. А. Книгель, Л. Б. Чичерина
ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
Член Коллегии В. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6088
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ ОТВЕТВИТЕЛЬНЫЕ МЕДНЫЕ ДЛЯ КАБЕЛЕЙ до 1 кВ Конструкция и размеры Copper branch
sleeves for cables up to 1 kV. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6088 срок действия установлен
с 01.01.85
до 01.01.90
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кабельные медные открытые гильзы, предназначенные для соединения пайкой встык под прямым углом токопроводящих жил сечением от 16 до 240 мм2 основного и ответвляемого кабелей с предварительно зачищенной изоляцией в месте соединения.
(Измененная редакция, изм. №1).

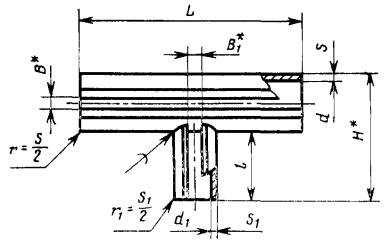

2. Конструкция и размеры гильз должны соответствовать указанному на чертеже и в таблице.
*Размер для справок
Размеры, мм
|
Код ОКП |
Сечение, мм2 и класс жилы кабеля по ГОСТ 22483-77 |
d |
d1 |
B |
B1 |
L |
l |
S |
S1 |
H |
Расчетная масса 1000 шт., кг, не более |
||||
|
магистрального |
ответвляемого |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||||
|
25-7,1-7,1-В1 |
34 4986 1011 |
16 1,2 25 1,2 25* 35 1,2 |
16 1,2 25 1,2 |
7,1 |
±0,6 |
7,1 |
±0,6 |
4 |
4 |
50 |
26 |
1,2 |
1,2 |
34,5 |
14,09 |
|
35-8,0-7,1-В1 |
34 4986 1021 |
8,0 |
1,4 |
35,8 |
18,03 |
||||||||||
|
35-8,0-8,0-B1 |
34 4986 1031 |
25* 35 1,2 |
8,0 |
1,4 |
22,00 |
||||||||||
|
50-10,0-7,1-B1 |
34 4986 1041 |
35* 50 1,2 |
16 1,2 25 1,2 |
10,0 |
7,1 |
1,6 |
1,2 |
38,2 |
25,42 |
||||||
|
50-10,0-8,0-B1 |
34 4986 1051 |
25* 35 1,2 |
8,0 |
26,01 |
|||||||||||
|
50-10,0-10,0-B1 |
34 4986 1061 |
35* 50 1,2 |
10,0 |
1,6 |
27,53 |
||||||||||
|
70-12,0-7,1-B1 |
34 4986 1071 |
50* 70 1,2 |
16 1,2 25 1,2 |
12,0 |
±0,7 |
7,1 |
5 |
60 |
30 |
1,8 |
1,2 |
45,6 |
44,62 |
||
|
70-12,0-8,0-B1 |
34 4986 1081 |
25* 35 1,2 |
8,0 |
1,4 |
46,73 |
||||||||||
|
70-12,0-10,0-B1 |
34 4986 1091 |
35* 50 1,2 |
10,0 |
1,6 |
49,77 |
||||||||||
|
70-12,0-12,0-B1 |
34 4986 1101 |
50* 70 1,2 |
12,0 |
±0,7 |
5 |
1,8 |
60,03 |
||||||||
|
95-14,0-7,1-В1 |
34 4986 1111 |
70** 95 1,2 |
16 1,2 25 1,2 |
14,0 |
7,1 |
±0,6 |
4 |
2,0 |
1,2 |
48,0 |
56,92 |
||||
|
95-14,0-8,0-В1 |
34 4986 1121 |
25* 36 1,2 |
8,0 |
1,4 |
59,03 |
||||||||||
|
95-14,0-10,0-В1 |
34 4986 1131 |
35* 50 1,2 |
10,0 |
1,6 |
62,07 |
||||||||||
|
95-14,0-12,0-В1 |
34 4986 1141 |
50* 70 1,2 |
12,0 |
±0,7 |
1,8 |
72,32 |
|||||||||
|
95-14,0-14,0-В1 |
34 4986 1151 |
70** 95 1,2 |
14,0 |
5 |
2,0 |
78,46 |
|||||||||
|
100-16,0-7,1-В1 |
34 4986 1161 |
95** 120 1,2 |
16 1,2 25 1,2 |
16,0 |
7,1 |
±0,6 |
4 |
71 |
36 |
1,2 |
55,0 |
85,99 |
|||
|
120-16,0-10,0-В1 |
34 4986 1171 |
26* 36* 36 1,2 50 1,2 |
10,0 |
1,6 |
91,14 |
||||||||||
|
120-16,0-12,0-В1 |
34 4986 1181 |
50* 70 1,2 |
12,0 |
±0,7 |
5 |
1,8 |
101,38 |
||||||||
|
120-16,0-14,0-В1 |
34 4986 1191 |
70** 95 1,2 |
14,0 |
2,0 |
113,69 |
||||||||||
|
120-16,0-116,0-B1 |
34 4986 1201 |
95** 120 1,2 |
16,0 |
122,07 |
|||||||||||
|
150-18,0-7,1-В1 |
34 4936 1211 |
120** 150 1,2 |
16 1,2 25 1,2 |
18,0 |
7,1 |
±0,6 |
6 |
4 |
2,5 |
1,6 |
58,0 |
122,90 |
|||
|
150-18,0-10,0-В1 |
34 4986 1221 |
26* 35 1,2 35* 50 1,2 |
10,0 |
128,03 |
|||||||||||
|
160-18,0-12,0-В1 |
34 4986 1231 |
50* 70 1,2 |
12,0 |
±0,7 |
5 |
1,8 |
138,29 |
||||||||
|
150-18,0-14,0-B1 |
34 4986 1241 |
70** 95 1,2 |
14,0 |
2,0 |
144,43 |
||||||||||
|
150-18,0-16,0-B1 |
34 4986 1251 |
95** 120 1,2 |
16,0 |
158,93 |
|||||||||||
|
150-18,0-18,0-В1 |
34 4986 1261 |
120** 160 1,2 |
18,0 |
6 |
2,5 |
177,42 |
|||||||||
|
185-20,0-7,1-В1 |
34 4986 1271 |
16 1,2 25 1,2 25* 36 1,2 |
20,0 |
±0,8 |
7,1 |
±0,6 |
4 |
80 |
40 |
1,6 |
65,0 |
131,76 |
|||
|
185-20,0-10,0-В1 |
34 4986 1281 |
150** 185 1,2 |
35* 50 1,2 |
10,0 |
137,18 |
||||||||||
|
185-20,0-12,0-В1 |
34 4986 1291 |
50* 70 1,2 |
12,0 |
±0,7 |
5 |
1,8 |
147,16 |
||||||||
|
185-20,0-14,0-В1 |
34 4986 1301 |
70* 95 1,2 |
14,0 |
2,0 |
153,30 |
||||||||||
|
185-20,0-16,0-В1 |
34 4986 1311 |
95** 120 1,2 160 1,2 |
16,0 |
2,5 |
167,80 |
||||||||||
|
185-20,0-20,0-B1 |
34 4986 1321 |
120** 160** 185 1,2 |
20,0 |
±0,8 |
6 |
190,72 |
|||||||||
|
240-22,0-7,1-В1 |
34 4986 1331 |
16 1,2 25 1,2 |
22,0 |
7,1 |
±0,6 |
7 |
4 |
90 |
45 |
3,0 |
1,6 |
73,0 |
170,26 |
||
|
240-22,0-10,0-B1 |
34 4986 1341 |
185** 240 1,2 |
25* 35 1,2 36* 50 1,2 |
10,0 |
175,42 |
||||||||||
|
240-22,0-12,0-B1 |
34 4986 1351 |
50* 70 1,2 |
12,0 |
±0,7 |
5 |
1,8 |
185,66 |
||||||||
|
240-22,0-14,0-В1 |
34 4986 1361 |
70** 95 1,2 |
14,0 |
5 |
2,0 |
191,81 |
|||||||||
|
240-22,0-16,0-B1 |
34 4986 1371 |
95** 120 1,2 |
16,0 |
2,5 |
205,53 |
||||||||||
|
240-22,0-20,0-В1 |
34 4986 1381 |
120** 150 1,2 150** 186 1,2 |
20,0 |
±0,8 |
6 |
229,17 |
|||||||||
|
240-22,0-22,0-В1 |
34 4986 1391 |
185** 240 1,2 |
22,0 |
7 |
3,0 |
248,49 |
|||||||||
|
240-26,0-7,1-В1 |
34 4986 1401 |
240** |
16 1,2 25 1,2 |
26,0 |
7,1 |
±0,6 |
4 |
1,6 |
77,0 |
499,87 |
|||||
|
240-26,0-10,0-В1 |
34 4986 1411 |
25* 35 1,2 35* 50 1,2 |
10,0 |
509,63 |
|||||||||||
|
240-26,0-12,0-B1 |
34 4986 1421 |
50* 70 1,2 |
12,0 |
±0,7 |
5 |
1,8 |
519,89 |
||||||||
|
240-26,0-14,0-В1 |
34 4986 1431 |
70** 95 1,2 |
14,0 |
2,0 |
526,00 |
||||||||||
|
214-26,0-16,0-В1 |
34 4986 1441 |
95** 120 1,2 |
16,0 |
2,5 |
540,54 |
||||||||||
|
240-26,0-20,0-B1 |
34 4986 1451 |
120** 150 1,2 150** 185 1,2 |
20,0 |
±0,8 |
6 |
563,40 |
|||||||||
|
240-26,0-22,0-В1 |
34 4986 1461 |
185** 240 1,2 |
22,0 |
7 |
3,0 |
582,55 |
|||||||||
|
240-26,0-26,0-B1 |
34 4986 1471 |
240** |
26,0 |
748,00 |
|||||||||||
* Секторная однопроволочная жила,
** Секторная многопроволочная жила.
3. Гильзы должны выполняться пайкой с использованием припоев МФ-1 и МФ-2 по ГОСТ 4515-81. При пайке не допускаются натеки припоя. Ответвительная часть гильзы должна быть припаяна по всему сечению.
4. Гильзы должны быть изготовлены из меди марок M1 и М2 по ГОСТ 859-78.
5. Гильзы должны иметь покрытие оловом или оловянно-свинцовым припоем толщиной 9 мкм по ГОСТ 9.306-85.
6. Примеры условных обозначений
Гильза, предназначенная для соединения жил сечением 25 мм2, с внутренним диаметром 7,1 мм для основного кабеля и ответвляемого кабеля, климатического исполнения В1:
Гильза 25-7, 1-7, 1-В 1 ГОСТ 23469.4-83
Гильза, предназначенная для соединения жилы основного кабеля сечением 50 мм2 и ответвляемого кабеля сечением 35 мм2, с внутренними диаметрами 10 и 8 мм, климатического исполнения В1:
Гильза 50-10-8-В1 ГОСТ 23469.4-83.
(Измененная редакция, изм. №1).
