МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОТВЕРСТИЯ СКВОЗНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ |
ГОСТ Взамен |
|
Размеры |
|
|
Through holes for fasteners. Dimensions |
Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 3134 дата введения установлена
01.01.77
Издание 2006 г. с Изменением № 1, утвержденным в декабре 1981 г. (ИУС 2-82).
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
1. Настоящий стандарт устанавливает размеры сквозных отверстий под болты, винты, шпильки и заклепки с диаметрами стержней от 1,0 до 160 мм, применяемых для соединения деталей с зазорами.
2. Размеры сквозных отверстий должны соответствовать указанным на чертеже и в таблице.
мм
|
Диаметр стержня крепежных деталей d |
Диаметр сквозного отверстия dh |
||
|
1-й ряд |
2-й ряд |
3-й ряд |
|
|
1,0 |
1,1 |
1,2 |
1,3 |
|
1,2 |
1,3 |
1,4 |
1,5 |
|
1,4 |
1,5 |
1,6 |
1,8 |
|
1,6 |
1,7 |
1,8 |
2,0 |
|
1,8 |
2,0 |
2,1 |
2,2 |
|
2,0 |
2,2 |
2,4 |
2,6 |
|
2,5 |
2,7 |
2,9 |
3,1 |
|
3,0 |
3,2 |
3,4 |
3,6 |
|
3,5 |
3,7 |
3,9 |
4,2 |
|
4,0 |
4,3 |
4,5 |
4,8 |
|
4,5 |
4,8 |
5,0 |
5,3 |
|
5,0 |
5,3 |
5,5 |
5,8 |
|
6,0 |
6,4 |
6,6 |
7,0 |
|
7,0 |
7,4 |
7,6 |
8,0 |
|
8,0 |
8,4 |
9,0 |
10,0 |
|
10,0 |
10,5 |
11,0 |
12,0 |
|
12,0 |
13,0 |
14,0(13,5) |
15,0(14,5) |
|
14,0 |
15,0 |
16,0(15,5) |
17,0(16,5) |
|
16,0 |
17,0 |
18,0(17,5) |
19,0(18,5) |
|
18,0 |
19,0 |
20,0 |
21,0 |
|
20,0 |
21,0 |
22,0 |
24,0 |
|
22,0 |
23,0 |
24,0 |
26,0 |
|
24,0 |
25,0 |
26,0 |
28,0 |
|
27,0 |
28,0 |
30,0 |
32,0 |
|
30,0 |
31,0 |
33,0 |
35,0 |
|
33,0 |
34,0 |
36,0 |
38,0 |
|
36,0 |
37,0 |
39,0 |
42,0 |
|
39,0 |
40,0 |
42,0 |
45,0 |
|
42,0 |
43,0 |
45,0 |
48,0 |
|
45,0 |
46,0 |
48,0 |
52,0 |
|
48,0 |
50,0 |
52,0 |
56,0 |
|
52,0 |
54,0 |
56,0 |
62,0 |
|
56 |
58 |
62 |
66 |
|
60 |
62 |
66 |
70 |
|
64 |
66 |
70 |
74 |
|
68 |
70 |
74 |
78 |
|
72 |
74 |
78 |
82 |
|
76 |
78 |
82 |
86 |
|
80 |
82 |
86 |
91 |
|
85 |
87 |
91 |
96 |
|
90 |
93 |
96 |
101 |
|
95 |
98 |
101 |
107 |
|
100 |
104 |
107 |
112 |
|
105 |
109 |
112 |
117 |
|
ПО |
114 |
117 |
122 |
|
115 |
119 |
122 |
127 |
|
120 |
124 |
127 |
132 |
|
125 |
129 |
132 |
137 |
|
130 |
134 |
137 |
144 |
|
140 |
144 |
147 |
155 |
|
150 |
155 |
158 |
165 |
|
160 |
165 |
168 |
175 |
Примечания:
1. 3-й ряд отверстий не допускается применять для заклепочных соединений.
2. Рекомендации по выбору рядов сквозных отверстий приведены в приложении.
3. Размеры в скобках применять не рекомендуется.
3. Предельные отклонения диаметров отверстий:
для 1-го ряда - H12;
для 2-го ряда - Н13;
для 3-го ряда - H14.
1 - 3. (Измененная редакция, Изм. № 1).
4. При необходимости следует устранить контакт кромки отверстия с радиусом под головкой крепежной детали; отверстие рекомендуется раззенковывать.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ
Рекомендуемое
РЕКОМЕНДАЦИИ ПО ВЫБОРУ РЯДОВ СКВОЗНЫХ ОТВЕРСТИЙ
1. При независимой обработке отверстий каждой детали соединения с расстоянием между осями наиболее удаленных отверстий менее 500 мм, для соединений, к которым предъявляются лишь требования собираемости, ряды сквозных отверстий рекомендуется выбирать по приводимой ниже таблице.
Тип соединения
|
Количество и расположение отверстий |
Способ образования отверстий |
Тип соединения |
Рекомендуемый ряд сквозных отверстий |
|
Любое количество отверстий и любое их расположение |
Обработка отверстий по кондукторам |
I и II |
1-й ряд |
|

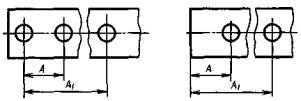

а - отверстия расположены в один ряд и координированы относительно оси отверстия или базовой плоскости
|
Пробивка отверстий штампами повышенной точности, литье под давлением и литье по выплавляемым моделям повышенной точности |
I |
|
|
II |
2-й ряд |
||
|
б - отверстия (с числом до четырех) расположены в два ряда и координированы относительно их осей
|
Обработка отверстий по разметке, пробивка штампами обычной точности, литье нормальной точности |
I |
2-й ряд |
|
II |
3-й ряд |
||
|
а - отверстия расположены в два и более ряда и координированы относительно осей отверстий или базовых плоскостей
б - отверстия расположены по окружности
|
Пробивка отверстий штампами повышенной точности, литье под давлением и литье по выплавляемым моделям повышенной точности |
I и II |
2-й ряд |
|
Обработка отверстий по разметке, пробивка штампами обычной точности, литье нормальной точности |
I |
3-й ряд |
2. Для соединений, к которым предъявляются требования собираемости и дополнительные требования обеспечения определенной степени относительного перемещения деталей, а также для соединений, к которым предъявляются лишь требования собираемости, но с расстояниями между осями наиболее удаленных отверстий в деталях 500 мм и более, допускается принимать более грубые (по сравнению с рекомендуемыми в таблице) ряды сквозных отверстий.
3. При совместной обработке отверстий в деталях соединения (для заклепочных и не разбираемых болтовых соединений) номинальный диаметр сквозного отверстия рекомендуется принимать равным наибольшему предельному размеру диаметра стержня крепежной детали. При этом отверстия должны быть раззенкованы на размер, соответствующий переходному радиусу между головкой и стержнем.
