МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОПОРЫ ПОД НАЖИМНЫЕ ВИНТЫ ДЛЯ ПРИХВАТОВ Конструкция Supports for pressure screws of clamps. Design |
ГОСТ 12480-67 |
Дата введения 01.07.67
1. Конструкция и размеры опор под нажимные винты для прихватов должны соответствовать чертежу и таблице.
* Размер для справок.
Размеры, мм
|
Обозначения опор |
Применяемость |
Под стержень диаметром |
Н |
В |
L |
A |
A1 |
d |
l |
h1 |
b |
b1 |
Масса, кг |
|
7034-0251 |
|
12 |
20 |
36 |
115 |
55 |
28 |
15 |
42 |
5 |
10 |
14 |
0,545 |
|
7034-0252 |
|
16 |
25 |
40 |
140 |
68 |
36 |
19 |
50 |
6 |
14 |
18 |
0,871 |
|
7034-0253 |
|
20 |
30 |
45 |
170 |
82 |
45 |
24 |
60 |
8 |
18 |
22 |
1,413 |
|
7034-0254 |
|
24 |
40 |
55 |
180 |
90 |
55 |
28 |
63 |
10 |
22 |
28 |
2,435 |
|
7034-0255 |
|
30 |
50 |
70 |
225 |
108 |
68 |
35 |
80 |
12 |
28 |
36 |
4,924 |
Пример условного обозначения опор под нажимные винты для прихватов под стержень диаметром 12 мм:
Опора 7034-0251 ГОСТ 12480-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 45 по ГОСТ 1050. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Твердость - 36,5...41,5 HRCэ.
(Измененная редакция, Изм. № 2).
За. Опорные поверхности под крепежные детали - по ГОСТ 12876.
(Введен дополнительно, Изм. № 1).
4. Неуказанные предельные
отклонения размеров: Н17, h14, ±
(Измененная редакция, Изм. № 2).
5. Покрытие - Хим. Оке. прм (обозначение покрытия - по ГОСТ 9.306).
6. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.
5, 6. (Измененная редакция, Изм. № 2).
7. Пример применения опор указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

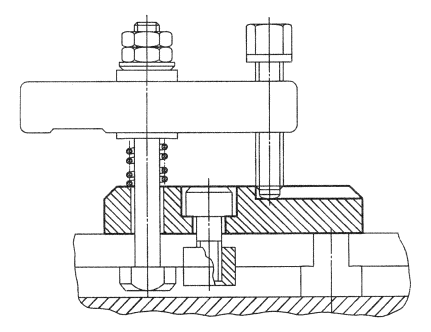

ПРИМЕР ПРИМЕНЕНИЯ ОПОР
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР
Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.В. Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 03.01.67 № 56
3. ВЗАМЕН МН 5438-64
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
5 2 3а |
5. Постановлением Госстандарта СССР от 17.03.88 № 569 снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (ноябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88)
