Система нормативных документов Государственной противопожарной службы МВД России

ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ПОМЕЩЕНИЙ И ЗДАНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

НПБ 105-95

ГЛАВНОЕ УПРАВЛЕНИЕ

ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ МВД РОССИИ

Москва 1996

РАЗРАБОТАНЫ ВНИИПО МВД России и нормативно-техническим отделом ГУ ГПС МВД России при участии Московского государственного строительного университета, ЦНИИпромзданий и ЦНИИСК.

ВНЕСЕНЫ И ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ нормативно-техническим отделом ГУ ГПС МВД России.

УТВЕРЖДЕНЫ Главным государственным инспектором Российской Федерации по пожарному надзору.

ВВЕДЕНЫ В ДЕЙСТВИЕ приказом ГУ ГПС МВД России от 31 октября 1995 г. № 32.

ДАТА ВВЕДЕНИЯ В ДЕЙСТВИЕ 1 января 1996 г.

СОГЛАСОВАНЫ с Минстроем России (письмо от 18.07.95 г. № 13/206).

Вводятся взамен ОНТП 24-86 МВД СССР.

Настоящие нормы устанавливают методику определения категорий помещений и зданий (или частей зданий между противопожарными стенами — пожарных отсеков)* производственного и складского назначения по взрывопожарной и пожарной опасности в зависимости от количества и пожаровзрывоопасных свойств находящихся (обращающихся) в них веществ и материалов с учетом особенностей технологических процессов размещенных в них производств. Методика должна использоваться при разработке ведомственных норм технологического проектирования, касающихся категорирования помещений и зданий.

* Далее по тексту "помещения и здания"

В области оценки взрывоопасности настоящими нормами выделяются категории взрывопожароопасных помещений и зданий, более детальная классификация которых по взрывоопасности и необходимые защитные мероприятия должны регламентироваться самостоятельными нормативными документами.

Настоящие нормы не распространяются на помещения и здания для производства и хранения взрывчатых веществ, средств инициирования взрывчатых веществ, здания и сооружения, проектируемые по специальным нормам и правилам, утвержденным в установленном порядке.

Категории помещений и зданий, определенные в соответствии с настоящими нормами, следует применять для установления нормативных требований по обеспечению взрывопожарной и пожарной безопасности указанных помещений и зданий в отношении планировки и застройки, этажности, площадей, размещения помещений, конструктивных решений, инженерного оборудования. Мероприятия по обеспечению безопасности людей должны назначаться в зависимости от пожароопасных свойств и количеств веществ и материалов в соответствии с ГОСТ 12.1.004—91 и ГОСТ 12.1.044—89.

Термины и их определения приняты в соответствии со СТ СЭВ 447¾77, СТ СЭВ 383¾87, ГОСТ 12.1.033¾81 и ГОСТ 12.1.044¾89 .

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Категории помещений и зданий предприятий и учреждений определяются на стадии проектирования зданий и сооружений в соответствии с настоящими нормами, ведомственными нормами технологического проектирования или специальными перечнями, утвержденными в установленном порядке.

1.2. По взрывопожарной и пожарной опасности помещения и здания подразделяются на категории А, Б, В1 — В4, Г и Д.

1.3. Категории взрывопожарной и пожарной опасности помещений и зданий определяются для наиболее неблагоприятного в отношении пожара или взрыва периода исходя из вида находящихся в аппаратах и помещениях горючих веществ и материалов, их количества и пожароопасных свойств, особенностей технологических процессов.

1.4. Определение пожароопасных свойств веществ и материалов производится на основании результатов испытаний или расчетов по стандартным методикам с учетом параметров состояния (давления, температуры и т.д.).

Допускается использование справочных данных, опубликованных головными научно-исследовательскими организациями в области пожарной безопасности или выданных Государственной службой стандартных справочных данных.

Допускается использование показателей пожарной опасности для смесей веществ и материалов по наиболее опасному компоненту.

2. КАТЕГОРИИ ПОМЕЩЕНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

2.1. Категории помещений по взрывопожарной и пожарной опасности принимаются в соответствии с табл. 1.

2.2. Определение категорий помещений следует осуществлять путем последовательной проверки принадлежности помещения к категориям, приведенным в табл. 1, от высшей (А) к низшей (Д).

Таблица 1

3. МЕТОДЫ РАСЧЕТА КРИТЕРИЕВ ВЗРЫВОПОЖАРНОЙ ОПАСНОСТИ ПОМЕЩЕНИЙ

Выбор и обоснование расчетного варианта

3.1. При расчете значений критериев взрывопожарной опасности в качестве расчетного следует выбирать наиболее неблагоприятный вариант аварии или период нормальной работы аппаратов, при котором во взрыве участвует наибольшее количество веществ или материалов, наиболее опасных в отношении последствий взрыва.

В случае если использование расчетных методов не представляется возможным, допускается определение значений критериев взрывопожарной опасности на основании результатов соответствующих научно-исследовательских работ, согласованных и утвержденных в установленном порядке.

3.2. Количество поступивших в помещение веществ, которые могут образовать взрывоопасные газовоздушные или паровоздушные смеси, определяется исходя из следующих предпосылок:

а) происходит расчетная авария одного из аппаратов согласно п. 3.1;

б) все содержимое аппарата поступает в помещение;

в) происходит одновременно утечка веществ из трубопроводов, питающих аппарат по прямому и обратному потоку в течение времени, необходимого для отключения трубопроводов.

Расчетное время отключения трубопроводов определяется в каждом конкретном случае исходя из реальной обстановки и должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида расчетной аварии.

Расчетное время отключения трубопроводов следует принимать равным:

времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование ее элементов;

120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;

300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых время отключения превышает приведенные выше значения.

Под «временем срабатывания» и «временем отключения» следует понимать промежуток времени от начала возможного поступления горючего вещества из трубопровода (перфорация, разрыв, изменение номинального давления и т.п.) до полного прекращения поступления газа или жидкости в помещение. Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу газа или жидкости при нарушении электроснабжения.

В исключительных случаях в установленном порядке допускается превышение приведенных выше значений времени отключения трубопроводов специальным решением соответствующих министерств или ведомств по согласованию с Госгортехнадзором России на подконтрольных ему производствах и предприятиях и МВД России;

г) происходит испарение с поверхности разлившейся жидкости; площадь испарения при разливе на пол определяется (при отсутствии справочных данных) исходя из расчета, что 1 л смесей и растворов, содержащих 70 % и менее (по массе) растворителей, разливается на площади 0,5 м², а остальных жидкостей — на 1 м пола помещения;

д) происходит также испарение жидкости из емкостей, эксплуатируемых с открытым зеркалом жидкости, и со свежеокрашенных поверхностей;

е) длительность испарения жидкости принимается равной времени ее полного испарения, но не более 3600 с.

3.3. Количество пыли, которое может образовать взрывоопасную смесь, определяется из следующих предпосылок:

а) расчетной аварии предшествовало пыленакопление в производственном помещении, происходящее в условиях нормального режима работы (например, вследствие пылевыделения из негерметичного производственного оборудования);

б) в момент расчетной аварии произошла плановая (ремонтные работы) или внезапная разгерметизация одного из технологических аппаратов, за которой последовал аварийный выброс в помещение всей находившейся в аппарате пыли.

3.4. Свободный объем помещения определяется как разность между объемом помещения и объемом, занимаемым технологическим оборудованном. Если свободный объем помещения определить невозможно, то его допускается принимать условно равным 80 % геометрического объема помещения.

Расчет избыточного давления взрыва для горючих газов, паров легковоспламеняющихся и горючих жидкостей

3.5. Избыточное давление взрыва DР для индивидуальных горючих веществ, состоящих из атомов С, Н, О, N, С1, Вг, I, F, определяется по формуле

                          (1)

где Р_max — максимальное давление взрыва стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным в соответствии с требованиями п. 1.4. При отсутствии данных допускается принимать Р_max равным 900 кПа;

Р₀ — начальное давление, кПа (допускается принимать равным 101 кПа);

т — масса горючего газа (ГГ) или паров легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ), вышедших в результате расчетной аварии в помещение, вычисляемая для ГГ по формуле (6), а для паров ЛВЖ и ГЖ по формуле (11), кг;

Z — коэффициент участия горючего во взрыве, который может быть рассчитан на основе характера распределения газов и паров в объеме помещения согласно приложению. Допускается принимать значение Z по табл. 2;

V_св — свободный объем помещения, м³;

r_г.п — плотность газа или пара при расчетной температуре t_p, кг×м^-3 вычисляемая по формуле

                                        (2)

где М— молярная масса, кг×кмоль^-1;

v₀ — мольный объем, равный 22,413 м³×кмоль^-1;

t_p — расчетная температура, °С. В качестве расчетной температуры следует принимать максимально возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Если такого значения расчетной температуры t_p по каким-либо причинам определить не удается, допускается принимать ее равной 61°С;

С_ст — стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ, % (об.), вычисляемая по формуле

                                       (3)

где — стехиометрический коэффициент кислорода в реакции сгорания;

 ¾ число атомов С, Н, О и галоидов в молекуле горючего;

К_н — коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения. Допускается принимать К_н равным 3.

Таблица 2

3.6. Расчет DР для индивидуальных веществ, кроме упомянутых в п. 3.5, а также для смесей может быть выполнен по формуле

                              (4)

где Н_т. — теплота сгорания, Дж×кг^-1;

r_в — плотность воздуха до взрыва при начальной температуре Т₀, кг×м^-3;

С_р — теплоемкость воздуха, Дж×кг^-1×К^-1 (допускается принимать равной 1,01×10³ Дж× кг^-1×К^-1;

Т₀ — начальная температура воздуха, К.

3.7. В случае обращения в помещении горючих газов, легковоспламеняющихся или горючих жидкостей при определении значения массы т, входящей в формулы (1) и (4), допускается учитывать работу аварийной вентиляции, если она обеспечена резервными вентиляторами, автоматическим пуском при превышении предельно допустимой взрывобезопасной концентрации и электроснабжением по первой категории надежности (ПУЭ), при условии расположения устройств для удаления воздуха из помещения в непосредственной близости от места возможной аварии.

При этом массу т горючих газов или паров легковоспламеняющихся или горючих жидкостей, нагретых до температуры вспышки и выше, поступивших в объем помещения, следует разделить на коэффициент К, определяемый по формуле

К = АТ + 1,                                              (5)

где А — кратность воздухообмена, создаваемого аварийной вентиляцией, с^-1;

Т — продолжительность поступления горючих газов и паров легковоспламеняющихся и горючих жидкостей в объем помещения, с (принимается по п. 3.2.).

3.8. Масса m, кг, поступившего в помещение при расчетной аварии газа определяется по формуле

т = (V_a + V_т) r_r,                                      (6)

 где V_а — объем газа, вышедшего из аппарата, м³;

V_т — объем газа, вышедшего из трубопроводов, м.

При этом

V_а = 0,01Р₁V,                                           (7)

где  P₁ — давление в аппарате, кПа;

V — объем аппарата, м³;

V_т = V_1т + V_2т,                                          (8)

где V_1т — объем газа, вышедшего из трубопровода до его отключения, м³;

V_2т — объем газа, вышедшего из трубопровода после его отключения, м³;

V_1т = qT,                                                   (9)

q — расход газа, определяемый в соответствии с технологическим регламентом в зависимости от давления в трубопроводе, его диаметра, температуры газовой среды и т.д., м³×с^-1;

Т — время, определяемое по п. 3.2, с;

V_2т = 0,01 p Р₂(r²₁L₁ + r²₂L₂ + ... + r²_nL_n),                         (10)

  P₂ — максимальное давление в трубопроводе по технологическому регламенту, кПа',

r — внутренний радиус трубопроводов, м;

L — длина трубопроводов от аварийного аппарата до задвижек, м.

3.9. Масса паров жидкости m, поступивших в помещение при наличии нескольких источников испарения (поверхность разлитой жидкости, поверхность со свеженанесенным составом, открытые емкости и т.п.), определяется из выражения

т = т_р + т_емк + т_св.окр.,                                       (11)

где m_р — масса жидкости, испарившейся с поверхности разлива, кг;

т_емк — масса жидкости, испарившейся с поверхностей открытых емкостей, кг;

т_св.окр — масса жидкости, испарившейся с поверхностей, на которые нанесен применяемый состав, кг.

При этом каждое из слагаемых в формуле (11) определяется по формуле

m = W F_и T,                               (12)

где W — интенсивность испарения, кг×с^-1×м^-2;

F_и — площадь испарения, м², определяемая в соответствии с п. 3.2 в зависимости от массы жидкости т_п, вышедшей в помещение.

Если аварийная ситуация связана с возможным поступлением жидкости в распыленном состоянии, то она должна быть учтена в формуле (11) введением дополнительного слагаемого, учитывающего общую массу поступившей жидкости от распыляющих устройств исходя из продолжительности их работ.

3.10. Масса т_п, кг, вышедшей в помещение жидкости определяется в соответствии с п. 3.2.

3.11. Интенсивность испарения W определяется по справочным и экспериментальным данным. Для ненагретых выше температуры окружающей среды ЛВЖ при отсутствии данных допускается рассчитывать W no формуле

W = 10^-6 h P_н,                                (13)

где h — коэффициент, принимаемый по табл. 3 в зависимости от скорости и температуры воздушного потока над поверхностью испарения;

Р_н — давление насыщенного пара при расчетной температуре жидкости t_р, определяемое по справочным данным в соответствии с требованиями п. 1.4, кПа.

Таблица 3

Расчет избыточного давления взрыва для горючих пылей

3.12. Расчет избыточного давления взрыва DР, кПа, производится по формуле (4), где коэффициент Z участия взвешенной пыли во взрыве рассчитывается по формуле

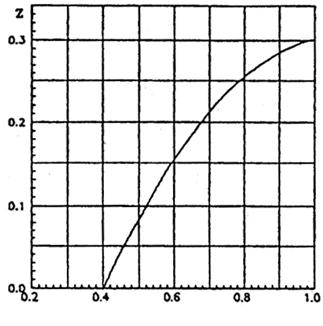

Z = 0,5 F,                                                  (14)

где F — массовая доля частиц пыли размером менее критического, с превышением которого аэровзвесь становится взрыво-безопасной, т.е. неспособной распространять пламя. В отсутствие возможности получения сведений для расчета величины допускается принимать Z = 0,5.

3.13. Расчетная масса взвешенной в объеме помещения пыли т, кг, образовавшейся в результате аварийной ситуации, определяется по формуле

т = т_вз + т_ав,                                         (15)

  где т_вз — расчетная масса взвихрившейся пыли, кг;

т_ав — расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, кг.

3.14. Расчетная масса взвихрившейся пыли т_вз определяется по формуле

т_вз = К_вз т_п,                                             (16)

где К_вз — доля отложившейся в помещении пыли, способной перейти во взвешенное состояние в результате аварийной ситуации. При отсутствии экспериментальных сведений о величине К_вз допускается полагать К_вз = 0,9;

т_п — масса отложившейся в помещении пыли к моменту аварии, кг.

3.15. Расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, т_ав, определяется по формуле

т_ав = (т_ап + qТ)К_п,                                 (17)

где т_ап — масса горючей пыли, выбрасываемой в помещение из аппарата, кг;

q — производительность, с которой продолжается поступление пылевидных веществ в аварийный аппарат по трубопроводам до момента их отключения, кг×с^-1;

Т — время отключения, определяемое по п.3.2, в, с;

К_п — коэффициент пыления, представляющий отношение массы взвешенной в воздухе пыли ко всей массе пыли, поступившей из аппарата в помещение. При отсутствии экспериментальных сведений о величине К_п допускается полагать:

для пылей с дисперсностью не менее 350 мкм — К_п = 0,5;

для пылей с дисперсностью менее 350 мкм — К_п = 1,0.

Величина т_ап принимается в соответствии с пп. 3.1 и 3.3.

3.16. Масса отложившейся в помещении пыли к моменту аварии определяется по формуле

                                  (18)

где К_г — доля горючей пыли в общей массе отложений пыли;

т₁ — масса пыли, оседающей на труднодоступных для уборки поверхностях в помещении за период времени между генеральными уборками, кг;

т₂ — масса пыли, оседающей на доступных для уборки поверхностях в помещении за период времени между текущими уборками, кг;

К_у ¾ коэффициент эффективности пылеуборки. Принимается при ручной пылсуборке:

сухой — 0,6;

влажной — 0,7.

При механизированной вакуумной уборке:

пол ровный — 0,9;

пол с выбоинами (до 5 % площади) — 0,7.

Под труднодоступными для уборки площадями подразумевают такие поверхности в производственных помещениях, очистка которых осуществляется только при генеральных пылеуборках. Доступными для уборки местами являются поверхности, пыль с которых удаляется в процессе текущих пылеуборок (ежесменно, ежесуточно и т.п.).

3.17. Масса пыли m_i (i = 1,2), оседающей на различных поверхностях в помещении за межстрочный период, определяется по формуле

m_i = М_i (1 - a)b_i,       (i = 1,2)                               (19)

где М_i =  — масса пыли, выделяющаяся в объем помещения за период времени между генеральными пылеуборками, кг;

М_1j — масса пыли, выделяемая единицей пылящего оборудования за указанный период, кг;

М₂ =  — масса пыли, выделяющаяся в объем помещения за период времени между текущими пылеуборками, кг;

М_2j — масса пыли, выделяемая единицей пылящего оборудования за указанный период, кг;

a — доля выделяющейся в объем помещения пыли, которая удаляется вытяжными вентиляционными системам При отсутствии экспериментальных сведений о величине a полагают a = 0;

b₁, b₂ ¾ доли выделяющейся в объем помещения пыли, оседающей соответственно на труднодоступных и доступных для уборки поверхностях помещения (b₁ + b₂ = 1).

При отсутствии сведений о величине коэффициентов b₁ и b₂ допускается полагать b₁ = 1, b₂ = 0.

3.18. Величина М_i (i = 1,2) может быть также определена экспериментально (или по аналогии с действующими образцами производств) в период максимальной загрузки оборудования по формуле

М_i = ,      (i = 1,2)                             (20)

где G_1j, G_2j — интенсивность пылеотложений соответственно на труднодоступных F_1j (м²) и доступных F_2j (м²) площадях, кг×м^-2с^-1;

t₁, t₂ — промежуток времени соответственно между генеральными и текущими пылеуборками, с.

Определение категорий В1 — В4 помещений

3.19. Определение пожароопасной категории помещения осуществляется путем сравнения максимального значения удельной временной пожарной нагрузки (далее по тексту — пожарная нагрузка) на любом из участков с величиной удельной пожарной нагрузки, приведенной в табл. 4.

Таблица 4

3.20. При пожарной нагрузке, включающей и себя различные сочетания (смесь) горючих, трудногорючих жидкостей, твердых горючих и трудногорючих веществ и материалов в пределах пожароопасного участка, пожарная нагрузка Q, МДж, определяется по формуле

                                           (21)

где G₁ — количество i-го материала пожарной нагрузки, кг;

Q^p_нi — низшая теплота сгорания i-го материала пожарной нагрузки, МДж×кг^-1.

Удельная пожарная нагрузка g, МДж×м^-2, определяется из соотношения

g = ,                                                     (22)

где S — площадь размещения пожарной нагрузки, м² (но не менее 10 м²).

В помещениях категорий В1 — В4 допускается наличие нескольких участков с пожарной нагрузкой, не превышающей значений, приведенных в табл. 4. В помещениях категории В4 расстояния между этими участками должны быть более предельных. В табл. 5 приведены рекомендуемые значения предельных расстояний l_пр в зависимости от величины критической плотности падающих лучистых потоков q_кр, кВт×м^-2 для пожарном нагрузки, состоящей из твердых горючих и трудногорючих материалов. Значения l_пр, приведенные в табл. 5, рекомендуются при условии, если Н > 11 м; если Н < 11 м, то предельное расстояние определяется как l = l_пр + (11 - Н), где l_пр — определяется из табл. 5, Н — минимальное расстояние от поверхности пожарной нагрузки до нижнего пояса ферм перекрытия (покрытия), м.

Таблица 5

Значения q_кр для некоторых материалов пожарной нагрузки приведены в табл. 6.

Таблица 6

Если пожарная нагрузка состоит из различных материалов, то значение q_кр определяется по материалу с минимальным значением q_кр.

Для материалов пожарной нагрузки с неизвестными значениями q_кр значения предельных расстояний принимаются l_пр ³ 12 м.

Для пожарной нагрузки, состоящей из ЛВЖ или ГЖ, рекомендуемое расстояние l_пр между соседними участками размещения (разлива) пожарной нагрузки рассчитывается по формулам:

l_пр ³ 15 м                    при Н ³ 11,                         (23)

l_пр ³ 26 - H                 при Н < 11.                        (24)

Если при определении категорий В2 или В3 количество пожарной нагрузки Q, определенное в п. 3.20, превышает или равно

Q ³ 0,64 gН²,

то помещение будет относиться к категориям В1 или В2 соответственно.

Определение избыточного давления взрыва для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом

3.21. Расчетное избыточное давление взрыва DР для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом, определяется по приведенной выше методике, полагая Z = 1 и принимая в качестве величины Н_т энергию, выделяющуюся при взаимодействии (с учетом сгорания продуктов взаимодействия до конечных соединений), или экспериментально в натурных испытаниях. В случае когда определить величину DР представляются возможным, следует принимать ее превышающей 5 кПа.

Определение избыточного давления взрыва для взрывоопасных смесей, содержащих горючие газы (пары) и пыли

3.22. Расчетное избыточное давление взрыва DР для гибридных взрывоопасных смесей, содержащих горючие газы (пары) и пыли, определяется по формуле

DР = DР₁ + DР₂,                                      (25)

где DР₁ — давление взрыва, вычисленное для горючего газа (пара) в соответствии с пп. 3.5 и 3.6.

DР₂ — давление взрыва, вычисленное для горючей пыли в соответствии с п. 3.12.

4. КАТЕГОРИИ ЗДАНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

4.1. Здание относится к категории А, если в нем суммарная площадь помещений категории А превышает 5 % площади всех помещений или 200 м².

Допускается не относить здание к категории А, если суммарная площадь помещений категории А в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м²), и эти помещения оборудуются установками автоматического пожаротушения.

4.2. Здание относится к категории Б, если одновременно выполнены два условия:

здание не относится к категории А;

суммарная площадь помещений категорий А и Б превышает 5 % суммарной площади всех помещений или 200 м².

Допускается не относить здание к категории Б, если суммарная площадь помещений категорий А и Б в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м²) и эти помещения оборудуются установками автоматического пожаротушения.

4.3. Здание относится к категории В, если одновременно выполнены два условия:

здание не относится к категориям А или Б;

суммарная площадь помещений категорий А, Б и В превышает 5 % (10%, если в здании отсутствуют помещения категорий А и Б) суммарной площади всех помещений.

Допускается не относить здание к категории В, если суммарная площадь помещений категорий А, Б и В в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 3500 м²) и эти помещения оборудуются установками автоматического пожаротушения.

4.4. Здание относится к категории Г, если одновременно выполнены два условия:

здание не относится к категориям А, Б или В;

суммарная площадь помещений категорий А, Б, В и Г превышает 5 % суммарной площади всех помещений.

Допускается не относить знание к категории Г, если суммарная площадь помещений категорий А, Б, В и Г в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 5000 м²) и помещения категорий А, Б, В оборудуются установками пожаротушения.

4.5. Здание относится к категории Д, если оно не относится к категориям А, Б, В или Г.

ПРИЛОЖЕНИЕ

Рекомендуемое

РАСЧЕТНОЕ ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Z УЧАСТИЯ ГОРЮЧИХ ГАЗОВ И ПАРОВ НЕНАГРЕТЫХ ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ ВО ВЗРЫВЕ

Материалы настоящего приложения применяются для случая 100т/(r_г,п V_св) < 0,5 С_нкпр, где С_нкпр — нижний концентрационный предел распространения пламени газа или пара, % (об.), и для помещений в форме прямоугольного параллелепипеда с отношением длины к ширине не более 5.

1. Коэффициент Z участия горючих газов и паров легковоспламеняющихся жидкостей во взрыве при заданном уровне значимости Q (С > ) рассчитывается по формулам:

при Х_нкпр £ L и Y_нкпр £ S

Z =  Х_нкпр Y_нкпр Z_нкпр,                          (1)

при Х_нкпр > L и Y_нкпр > S

Z =  F Z_нкпр,                          (2)

где С₀ — предэкспоненциальный множитель, % (об.), равный:

при отсутствии подвижности воздушной среды для горючих газов

С₀ = 3,77×10³,                                             (3)

при подвижности воздушной среды для горючих газов

С₀ = 3×10²,                                                (4)

при отсутствии подвижности воздушной среди для паров легковоспламеняющихся жидкостей

                                           (5)

при подвижности воздушной среды для паров легковоспламеняющихся жидкостей

                                           (6)

т — масса газа или паров ЛВЖ, поступающих в объем помещения в соответствии с разд. 3, кг;

d — допустимые отклонения концентрации при задаваемом уровне значимости Q (С > ), приведенные в таблице приложения;

Х_нкпр, Y_нкпр, Z_нкпр ¾ расстояния по осям X, Y и Z от источника поступления газа или пара, ограниченные нижним концентрационным пределом распространения пламени соответственно, м; рассчитываются по формулам (10 — 12) приложения;

L, S — длина и ширина помещения, м;

F — площадь пола помещения, м²;

U — подвижность воздушной среды, м×с^-1;

С_н — концентрация насыщенных паров при расчетной температуре t_p, °С, воздуха в помещении, % (об.).

Концентрация С_н может быть найдена по формуле

С_н = 100 Р_н Р₀                                                        (7)

где Р_н — давление насыщенных паров при расчетной температуре (находится из справочной литературы), кПа;

p₀ — атмосферное давление, равное 101 кПа.

Таблица

Величина уровня значимости Q (С > ) выбирается исходя из особенностей технологического процесса. Допускается принимать Q (С > ) равным 0,05.

2. Величина коэффициента Z участия паров легковоспламеняющихся жидкостей во взрыве может быть определена по графику, приведенному на рисунке.

Значения Х определяются по формуле

                                     (8)

где С* — величина, задаваемая соотношением

С* = j С_ст,                                (9)

где j — эффективный коэффициент избытка горючего, принимаемый равным 1,9.

3. Расстояния Х_нкпр, Y_нкпр и Z_нкпр рассчитываются по формулам:

Х_нкпр = K₁ L;                 (10)

Y_нкпр = K₁ S;                 (11)

Z_нкпр = K₃ H,                 (12)

где K₁ — коэффициент, принимаемый равным 1,1314 для горючих газов и 1,1958 для легковоспламеняющихся жидкостей;

K₂ — коэффициент, принимаемый равным 1 для горючих газов и K₂ = T/360 для легковоспламеняющихся жидкостей;

K₃ — коэффициент, принимаемый равным 0,0253 для горючих газов при отсутствии подвижности воздушной среды; 0,02828 для горючих газов при подвижности воздушной среды; 0,04714 для легковоспламеняющихся жидкостей при отсутствии подвижности воздушной среды и 0,3536 для легковоспламеняющихся жидкостей при подвижности воздушной среды;

Н ¾ высота помещения, м.

При отрицательных значениях логарифмов Х_нкпр, Y_нкпр и Z_нкпр принимаются равными 0.
