ГОСТ 16891-71* «Кондукторы скальчатые портальные с конусным зажимом. Конструкция»

ГОСТ 16891-71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНДУКТОРЫ СКАЛЬЧАТЫЕ ПОРТАЛЬНЫЕ С КОНУСНЫМ ЗАЖИМОМ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНДУКТОРЫ СКАЛЬЧАТЫЕ ПОРТАЛЬНЫЕ С КОНУСНЫМ ЗАЖИМОМ

Конструкция

Portal rack-and-pinion-operated jigs with tapered clamp. Design

ГОСТ
16891-71

Постановлением Государственного комитета стандартов Совета Министров СССР от 13 апреля 1971 г. № 729 срок введения установлен

с 01.07.72

1. Настоящий стандарт распространяется на скальчатые портальные кондукторы с конусным зажимом, предназначенные для закрепления деталей при механической обработке отверстий на сверлильных станках.

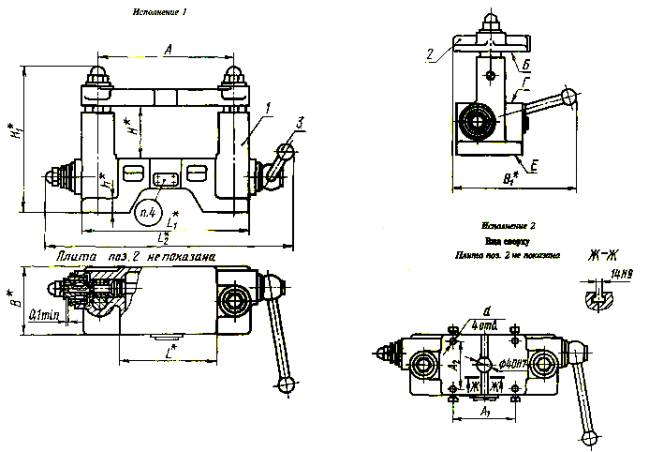

2. Конструкция и основные размеры кондукторов должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок.

1 - корпус; 2 - плита по ГОСТ 16893; 3 - рукоятка

Размеры, мм

Обозначения кондукторов	Плиты по ГОСТ 16893	Применяемость	Исполнение	А (пред. откл. ± 0,01)	А₁	А₂	В	L	Н		d (поле допуска H7)	B₁	L₁	L₂	H₁		h	Усилие зажима, Н	Масса, кг ≈
					Пред. откл. ± 0,02				min	max					min	max
7300-0241	7030-1211		1	250	-	-	140	180	80	120	-	305	310	520	265	305	20	450	32
7300-0242	7030-1221		2		125	110					10
7300-0243	7030-1212		1	320	-	-	160	240	120	180	-	315	390	575	340	400	30		40
7300-0244	7030-1222		2		160	125					12
7300-0245	7030-1213		1	400	-	-	220	320		200	-	470	470	680	360	440		685	65
7300-0246	7030-1223		2		210	180					16

Примечания:

1. Кондукторы исполнения 1 комплектуются плитами типа А, исполнения 1; исполнения 2 - плитами типа Б, исполнения 1. Комплектование другими плитами оговаривается при заказе.

2. Дополнительная комплектация кондукторов принадлежностями по ГОСТ 16896 - ГОСТ 16901 оговаривается при заказе.

Пример условного обозначения кондуктора исполнения 1, размером А = 250 мм:

Кондуктор 7300-0241 ГОСТ 16891-71

3. Допуски параллельности поверхности Г относительно поверхности Е - 0,02 мм на длине 100 мм, поверхности Б относительно поверхности Е - 0,02 мм на длине 100 мм на любой высоте расположения плиты.

4. Маркировать обозначения кондуктора и настоящего стандарта.

2-4. (Измененная редакция, Изм. № 2).

5,6. (Исключены, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

А.З. Старосельский (руководитель темы), В.В. Андреев, В.Г. Карасева, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729

3. ВЗАМЕН МН 3232-62, МН 3233-62

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 16893-71	2
ГОСТ 16896-71	2
ГОСТ 16897-71	2
ГОСТ 16898-71	2
ГОСТ 16899-71	2
ГОСТ 16900-71	2
ГОСТ 16901-71	2

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 278

6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г.(ИУС 8-80, 5-89)
