ГОСТ 17199-88

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ

Технические условия

Fitters screwdrivers.
Specifications

ГОСТ
17199-88

Дата введения 01.07.89

Настоящий стандарт распространяется на ручные слесарно-монтажные отвертки для винтов и шурупов с прямыми и крестообразными шлицами и круглых гаек со шлицами на торце, изготовляемые для нужд народного хозяйства и на экспорт.

Стандарт не распространяется на отвертки для электротехнических работ.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Отвертки должны изготавливаться следующих типов:

- тип 1 исполнений: 1 - для винтов без головки с прямым шлицем (черт. 1, табл. 1); 2 - для круглых гаек со шлицем на торце (черт. 2, табл. 2);

- тип 2 исполнений: 1 - для винтов и шурупов с прямым шлицем (черт. 3, табл. 3); 2 - для винтов и шурупов с крестообразным шлицем (черт. 3, табл. 3); 3 - двусторонние изогнутые для винтов с прямым шлицем (черт. 4, табл. 4); 4 - двусторонние изогнутые для винтов с крестообразным шлицем (черт. 5, табл. 5); 5 - для винтов и шурупов с прямым шлицем со стержнем круглого сечения с шестигранным поводком под ключ (черт. 6, табл. 6); 6 - для винтов и шурупов с крестообразным шлицем со стержнем круглого сечения с шестигранным поводком под ключ (черт. 6, табл. 6); 7 - со стержнем квадратного сечения для винтов и шурупов с прямым шлицем (черт. 7, табл. 7); 8 - для винтов и шурупов с прямым шлицем с деревянной ручкой (черт. 8, табл. 8); 9 - для винтов и шурупов с прямым шлицем с накладками (черт. 9, табл. 9).

Примечание. Черт. 1 - 8 не определяют конструкцию отверток.

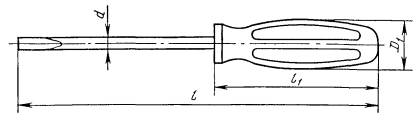

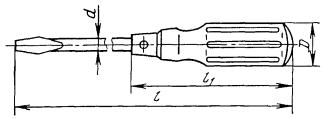

Тип 1

Исполнение 1

Черт. 1

Таблица 1

мм

Обозначение отверток

Применяемость

Номинальный диаметр резьбы винта, шурупа

Размер лопатки а × b по ГОСТ 24437

l

l1

D, не менее

d

Не менее

7810-0963



1,2;

1,4 - 2,0

0,25 × 0,8

85

45

12

0,8

7810-0964



2,5; 3,0

0,4 × 1,6

1,6

7810-0965



3,5

0,5 × 2,3

105

55

15

2,3

7810-0966



4,0

0,6 × 2,8

155

80

18

2,8

7810-0967



5,0

0,8 × 3,5

180

3,5

7810-0968



6,0

1,0 × 4,5

215

90

22

4,5

7810-0969



8,0

1,2 × 6,0

250

100

25

6,0

7810-0971



10,0

1,6 × 8,0

8,0

7810-0972



12,0;

14,0

2,0 × 9,0

300

100

25

9,0

7810-0973



16,0

2,5 × 11,0

11,0

7810-0974



18,0;

20,0

3,0 × 11,0

350

100

25

13,0

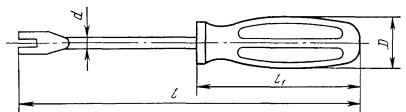

Тип 1

Исполнение 2

Черт. 2

Таблица 2

мм

Обозначение отверток

Применяемость

Размер лопатки а × b по ГОСТ 24437

l

l1

D, не менее

d

Не менее

7810-0401



0,3 × 3,2

95

55

15

3

7810-0402



0,5 × 4,0

130

7810-0403



1,0 × 4,5

155

80

18

4

7810-0405



1,0 × 6,3

7810-0407



1,2 × 6,3

200

100

25

6

7810-0409



1,4 × 10,0

250

7810-0411



2,0 × 10,0

140

8

7810-0413



225

7810-0415



2,8 × 12,0

175

7810-0417



300

7810-0419



3,0 × 16,0

250

10

7810-0421



300

7810-0423



3,5 × 20,0

250

7810-0425



300

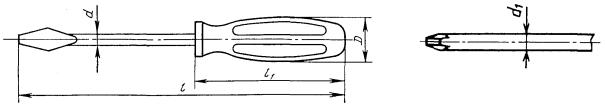

Тип 2

Исполнение 1                                                              Исполнение 2

Черт. 3

Таблица 3

мм

Обозначение отверток

Применяемость

Исполнение

Размер лопатки а × b по ГОСТ 24437

Номер крестообразной части по ГОСТ 10754

Номинальный диаметр резьбы винта, шурупа

l

l1

D, не менее

d

d1

Не менее

7810-0901



1

0,25 × 1,7

-

1,0

70

45

12

1,7

-

7810-0902



0,3 × 2,0

1,2; 1,4

85

2,0

7810-0301



1,6

95

7810-0904



0,4 × 2,5

70

7810-0905



90

7810-0303



120

7810-0906



145

7810-1031



1

0,5 × 3,5

0

2,0

70

45

30

3,0

3,0

7810-1032



2

7810-0907



1

80

55

15

7810-1033



2

7810-0908



1

105 (95)

7810-0975



2

7810-0909



1

130

7810-0976



2

7810-0911



1

155

7810-1034



2

7810-0912



1

180*

7810-1035



2

7810-1036



1

0,6 × 4,0

-

2,5

70

45

30

4,0

-

7810-0913



105

80

18

7810-0308



155

7810-0915



180

7810-0916



205

7810-0917



230*

7810-1037



1

0,8 × 5,5

1

3,0; 3,5

70

45

30

5,0 (4,5)

4,0 (4,5)

7810-1038



2

7810-0311



1

(80)

22 (18)

7810-0918



1

115 (105)

90 (80)

7810-0977



2

7810-0921



1

165 (155)

7810-0978



2

7810-0922



1

190 (180)

7810-0979



2

7810-0923



1

215*

7810-1039



2

7810-0314



1

240*

7810-1041



2

7810-0924



1

290*

7810-1042



2

7810-1043



1

4,0

70

45

30

6,0

-

7810-0316



(80)

22

7810-0925



115

90

7810-0927



1,0 × 6,5

-

165

7810-0928



190

7810-0320



240

7810-0931



290*

7810-1044



1

1,2 × 8,0

2

5,0

70

45

30

7,0 (6,0)

6,0

7810-1045



2

7810-0932



1

125 (115)

100 (90)

25 (22)

7,0

7810-0981



2

7810-0324



1

200 (190)

7810-0982



2

7810-1046



1

225 (215)

7810-0983



2

7810-0935



1

250*

7810-1047



2

7810-1048



1

275*

7810-1049



2

7810-1051



1

1,6 × 10,0

3

6,0

70

45

30

8,0

8,0

7810-1052



2

7810-0937



1

125

100

25

7810-0984



2

7810-1053



1

200

7810-1054



2

7810-0941



1

250

7810-0985



2

7810-1055



1

275

7810-1056



2

7810-0942



1

300

7810-1057



2

7810-0943



1

350

7810-1058



2

7810-1059



1

2,0 × 13,0

4

8,0

70

45

30

10,0

10,0

7810-1061



2

7810-0944



1

260

110

28

7810-1062



2

7810-0945



1

310

7810-0986



2

7810-0946



1

360

7810-1063



2

7810-0947



1

2,5 × 16,0

-

10,0

310

-

7810-0948



360

7810-0951



410

7810-0346



3,0 × 18,0

12,0; 14,0

310

12,0

7810-0952



360

7810-0953



410

7810-0954



4,0 × 23,0

16,0; 18,0

360

15,0

7810-0955



410

* Допускается изготовлять по заказу потребителя.

Примечания:

1. Отвертки с размерами, указанными в скобках, допускается изготовлять до 01.07.91.

2. Размер длины рукоятки l1 и D допускается выполнять с предельным отклонением  до 01.07.91.

Тип 2

Исполнение 3

Черт. 4

Таблица 4

мм

Обозначение отверток

Применяемость

Размер лопатки а × b по ГОСТ 24437

Номинальный диаметр резьбы винта, шурупа

l, не менее

d

h

7810-0993



0,6 × 4,0

2,5

75

4,0

20

7810-0994



0,8 × 5,5

3,0; 3,5

100

5,5

7810-0995



1,0 × 6,5

4,0

125

6,5

25

7810-0996



1,2 × 8,0

5,0

150

8,0

7810-0997



1,6 × 10,0

6,0

175

9,0

30

7810-0998



2,0 × 13,0

8,0

200

9,5

7810-0999



2,5 × 13,5

10,0

225

11,0

40

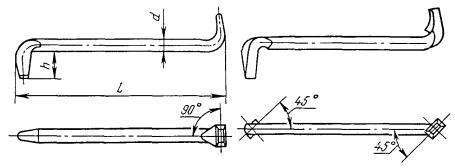

Тип 2

Исполнение 4

Черт. 5

Таблица 5

мм

Обозначение отверток

Применяемость

Номер крестообразной рабочей части по ГОСТ 10754

Номинальный диаметр резьбы винта, шурупа

l, не менее

d

d1

h

7810-1064



0 × 1

2,0; 3,0; 3,5

75

4,0

3,0

20

7810-1065



1 × 2

3,0; 3,5; 5,0

100

6,0

4,0

25

7810-1066



2 × 3

5,0; 6,0

125

8,0

6,0

30

7810-1067



3 × 4

6,0; 8,0

150

10,0

8,0

40

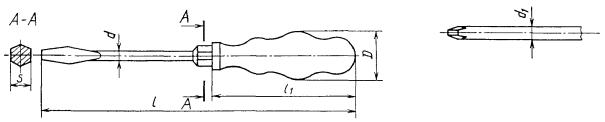

Тип 2

Исполнение 5                                                                     Исполнение 6

Черт. 6

Таблица 6

мм

Обозначение отверток

Применяемость

Исполнение

Размер лопатки а × b по ГОСТ 24437

Номер крестообразной части по ГОСТ 10754

Номинальный диаметр резьбы винта, шурупа

l

l1

D, не менее

d

d1

S

Не менее

7810-1068



5

0,8 × 5,5

-

3,0; 3,5

120

45

30

5,0

-

8

7810-0956



165

90

18

7810-1069



190

7810-1071



5

1,0 × 6,5

-

4,0

120

45

30

6,0

-

10

7810-1072



165

90

18

7810-0957



190

7810-1073



240

7810-1074



5

1,2 × 8,0

2

5,0

120

45

30

7,0

6,0

12

7810-1075



6

7810-1076



5

190

100

31

7810-1077



6

7810-0958



5

225

7810-1078



6

7810-1079



5

250

7810-1081



6

7810-1082



5

1,6 × 10,0

3

6,0

120

45

30

9,0

8,0

7810-1083



6

7810-0959



5

250

100

31

7810-1084



6

7810-1085



5

300

7810-1086



6

7810-1087



5

2,0 × 13,0

4

8,0

120

45

30

10,0

10,0

14

7810-1088



6

7810-1089



5

250

100

31

7810-1091



6

7810-0961



5

300

7810-1092



6

7810-1093



5

2,5 × 16,0

-

10,0

120

45

30

11,0

-

17

7810-1095



300

100

31

7810-0962



350

7810-1098



3,0 × 18,0

-

12,0; 14,0

120

45

30

12,0

-

7810-1101



300

100

31

7810-1103



350

7810-1105



4,0 × 23,0

-

16,0; 18,0

120

45

30

15,0

-

19

7810-1107



350

100

31

7810-1109



400

Примечание. Допускается изготовлять стержень шестигранного сечения.

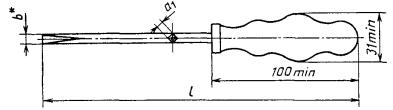

Тип 2

Исполнение 7

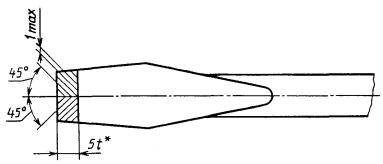

*b - ширина рабочей части должна быть равна диагонали квадрата для отверток с квадратным стержнем или диаметру описанной окружности для отверток с шестигранным стержнем.

Черт. 7

Таблица 7

мм

Обозначение отверток

Применяемость

Толщина лопатки а по ГОСТ 24437

Номинальный диаметр резьбы винта, шурупа

a1

l, не менее

7810-0352



1,6

6,0

8

250

7810-0354



300

7810-0356



400

7810-0358



2,0

8,0

250

7810-0360



300

7810-0362



400

7810-0364



2,5

10,0

10

300

7810-0366



400

7810-0368



3,0

12,0; 14,0

13

300

7810-0370



400

7810-0373



4,0

16,0; 18,0

17

400

Примечание. Допускается изготовлять стержень шестигранного сечения.

Тип 2

Исполнение 8

Черт. 8

Таблица 8

мм

Обозначение отверток

Применяемость

Номинальный диаметр резьбы винта, шурупа

Размер лопатки a × b по ГОСТ 24437

l

l1

D, не менее

d

Не менее

7810-0374



2,0

0,5 × 3,5

155

80

22

3,0

7810-0375



200

100

7810-0376



2,5

0,6 × 4,0

150

25

4,0

7810-0377



200

7810-0378



3,0; 3,5

0,8 × 5,5

210

110

28

4,5

7810-0379



260

7810-0380



4,0

1,0 × 6,5

210

6,0

7810-0382



260

7810-0384



5,0

1,2 × 8,0

245

120

30

7810-0386



6,0

1,6 × 10,0

250

125

32

8,0

7810-0388



8,0

2,0 × 13,0

240

140

10,0

7810-0390



315

Примечание. Допускается изготовлять отвертки с диаметром стержня d, равным ширине лезвия лопатки.

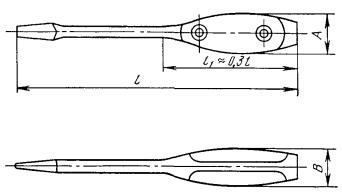

Тип 2

Исполнение 9

Черт. 9

Таблица 9

мм

Обозначение отверток

Применяемость

Размер лопатки а × b по ГОСТ 24437

Номинальный диаметр резьбы винта, шурупа

l, не менее

А

B

Не менее

7810-0987



0,6 × 4,0

2,5

100

18

14

7810-0988



0,8 × 5,5

3,0; 3,5

125

20

16

7810-0989



1,0 × 6,5

4,5

160

22

18

7810-0395



1,2 ×8,0

5,0

200

28

22

7810-0397



1,6 × 10,0

6,0

250

32

25

7810-0991



2,0 × 13,0

8,0

280

36

28

7810-0992



2,5 × 16,0

10,0

315

Пример условного обозначения отвертки типа 2, исполнения 1, длиной l = 180 мм с лопаткой типа 3, исполнения В, размерами а × b = 0,6 × 4,0 мм по ГОСТ 24437, группы применения 1, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-0915 3В 1 Н12Х ГОСТ 17199-88

То же, типа 2, исполнения 2, длиной l = 250 мм с крестообразной рабочей частью номер 2, исполнения А по ГОСТ 10754, группы применения 2, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-0985 А 2 Н12Х ГОСТ 17199-88

(Поправка).

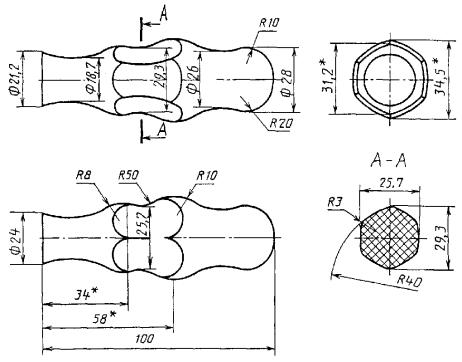

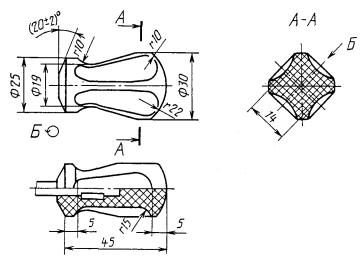

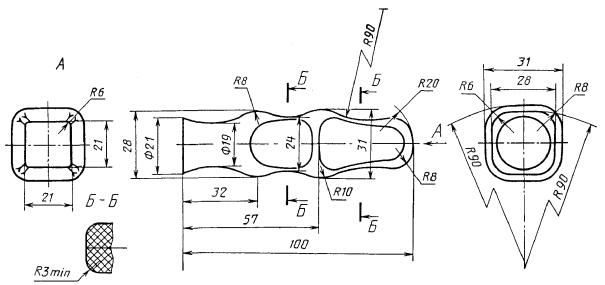

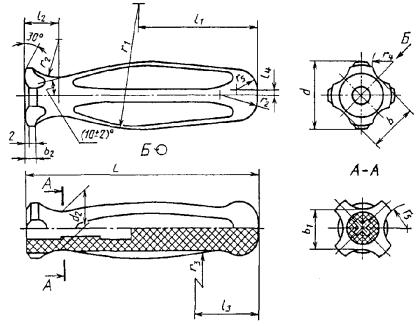

1.2. Основные конструктивные размеры рукояток отверток указаны в приложении.

1.3. Отвертки должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 24437 и ГОСТ 10754 по чертежам, утвержденным в установленном порядке.

1.4. Стержни отверток должны изготовляться из сталей марок: У7 по ГОСТ 1435, 50ХФА по ГОСТ 14959 или других марок, обеспечивающих выполнение требований твердости, прочности и надежности, установленных настоящим стандартом.

1.5. Рукоятки отверток должны изготовляться из материалов, указанных в табл. 10.

Таблица 10

Группа применения

Материал рукояток

1 - контакт с нефтепродуктами и парами бензина

Поликрилаты*, фенопласты марок 03-010-02 и ВХ3-090-14 по ГОСТ 28804 и аминопласты марок КФА1, КФА2, КФА3, МФВ2 по ГОСТ 9359

2 - отсутствие контакта с нефтепродуктами и парами бензина

Полистирол одной из марок по ГОСТ 20282 и его сополимеры*

* Изготовляются по технической документации, утвержденной в установленном порядке.

Примечание. Допускается применение пластмасс других марок, обеспечивающих выполнение требований прочности, установленных настоящим стандартом.

1.6. Рукоятки отверток типа 2, исполнения 8 и накладки отверток типа 2, исполнения 9 должны изготавливаться из древесины твердых пород (бук, граб, ясень, береза) 1-го сорта по ГОСТ 2695, влажностью не более 12 %.

Примечание. Допускается изготовление накладок из ударопрочных пластмасс.

1.7. Твердость рабочего конца отверток на длине не меньшей, чем тройная ширина лопатки b по ГОСТ 24437, а для отверток для винтов с крестообразным шлицем - не меньшей, чем тройной диаметр стержня d по ГОСТ 10754, должна иметь 47,0 … 52,0 НRСэ.

1.8. Отвертки должны иметь прочность, определяемую испытательным крутящим моментом, приведенным в табл. 11.

Таблица 11

Толщина лопатки по ГОСТ 24437, мм

Номер крестообразной рабочей части по ГОСТ 10754

Испытательный крутящий момент М для испытания рабочих концов отверток, Н · м, не менее

Крутящий момент М1 для испытания соединения стержня и рукояток отверток, Н · м, не менее

Тип 2

Тип 1

Тип 2

Тип 1

0,25

-

0,7 (0,05)

0,05

0,07 (0,05)

0,05

0,30

-

0,18 (0,09)

-

0,18 (0,09)

-

0,40

-

0,40 (0,20)

0,25

0,40 (0,20)

0,25

0,50

0

0,7

0,60

0,7

0,60

0,60

-

1,3

1,00

1,3

1,0

0,80

1

2,6

2,40

2,6

2,4

1,00

-

5,5

4,50

5,5

4,5

1,20

2

11,5

8,60

11,5

8,6

1,60

3

25,6

20,4

25,6

20,4

2,00

4

48,0

36,0

30,0

30,0

2,50

-

87,5

69,0

30,0

30,0

3,00; 3,50

-

162,0

117,0

30,0

30,0

4,00

-

368,0

-

30,0

30,0

Примечание. По согласованию с потребителем допускается изготовлять отвертки с испытательным крутящим моментом, указанным в скобках.

1.9. Допуск перпендикулярности торца лопатки по ее ширине относительно оси стержня отвертки не должен превышать 0,5 мм на 10 мм ширины.

1.10. Допуск симметричности выемки лопатки относительно оси отверток типа 1, исполнения 2 не должен превышать 0,15 мм для отверток к гайкам до М3 и 0,3 мм - для остальных гаек.

1.11. Параметр Rа шероховатости поверхностей отверток по ГОСТ 2789 должен быть не более, мкм:

лицевых рабочих граней лопаток................................................................................. 3,2

поверхностей торца лопаток; поверхностей, образующих крестообразный шлиц;

наружной поверхности стержня.................................................................................. 6,3

боковых нерабочих граней.............................................................................................................................................. 12,5

Примечание. Допускается на лопатках отверток для винтов с прямым шлицем наносить насечку с размерами, указанными в приложении на черт. 5.

1.12. Параметр шероховатости поверхностей деревянных рукояток и накладок отверток должен быть не более R2max 100 мкм по ГОСТ 7016.

1.13. Металлические поверхности отверток должны иметь одно из защитно-декоративных покрытий, указанных в табл. 12.

Таблица 12

Группа условий эксплуатации по ГОСТ 9.303

Вид покрытий

Обозначение покрытий по

ГОСТ 9.306

ГОСТ 9.032

1

Окисное с промасливанием

Фосфатное с промасливанием

Хромовое толщиной 9 мкм

Лакокрасочное

Хим. Окc. прм

Хим. Фос. прм

Х 9

Лак ВЛ-725 Бесцв. III 9

2 - 4

Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом

Н12.Х

-



Цинковое толщиной 15 мкм хроматированное

Ц 15.хр

5 - 8

Кадмиевое толщиной 21 мкм хроматированное

Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм

Кд 21.хр.

Н 14. Н 7.Х

-

Примечания:

1. Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9.306 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в табл. 12.

2. Отвертки, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже 2-й группы условий эксплуатации по ГОСТ 9.303.

Допускается по согласованию с потребителем для продажи через розничную торговую сеть применение покрытий, соответствующих 1-й группе условий эксплуатации по ГОСТ 9.303.

3. Заданная толщина покрытия должна быть выдержана на рабочем конце лопатки отвертки, не имеющей насечки, на расстоянии 2 - 5 мм от ребер, а для отверток для винтов с крестообразным шлицем не меньшей, чем тройной диаметр стержня d по ГОСТ 10754. На остальной части стержня отверток допускается уменьшение толщины покрытий.

4. Допускается по согласованию с потребителем изготовление отверток с рабочей частью без покрытий на длине, равной ширине лопатки b отверток для винтов с прямым шлицем, и на длине крестообразной части отверток для винтов с крестообразным шлицем, с последующей консервацией этих поверхностей смазкой типа НГ-203 по НТД.

1.14. Поверхность деревянных рукояток и накладок должна быть покрыта олифой по ГОСТ 7931 или ГОСТ 190 или бесцветным лаком по документации, утвержденной в установленном порядке.

1.15. Технические требования к качеству покрытия - по ГОСТ 9.301 и ГОСТ 9.032.

1.16. Каждая отвертка должна иметь маркировку:

а) товарного знака предприятия-изготовителя;

б) цены (для отверток розничной продажи);

в) толщины и ширины лопатки (а × b) или номера крестообразной рабочей части.

Примечания:

1. До 01.07.92 допускалось маркировать толщину лопатки и длину отвертки (а × l).

2. При комплектовании отверток в наборы допускается цену наносить на футляре.

1.17. Внутренняя упаковка отверток - ВУ-1, ВУ-2, ВУ-3 и ВУ-7 по ГОСТ 9.014.

1.18. Отвертки, предназначенные для продажи через розничную торговую сеть, должны быть уложены в индивидуальную потребительскую тару.

1.19. Остальные требования к маркировке и упаковке транспортной потребительской тары - по ГОСТ 18088.

1.20. Отвертки должны применяться только для крепежа винтов и шурупов с размерами шлицев по ГОСТ 24669 и ГОСТ 10753 соответствующих размерам рабочего конца отверток.

1.21. При эксплуатации отверток не допускается пользование ими как рычагами.

2. ПРИЕМКА

Правила приемки - по ГОСТ 26810.

3. МЕТОДЫ КОНТРОЛЯ (ИСПЫТАНИЙ)

3.1. Размеры рабочих концов отверток должны проверяться специальными и универсальными средствами измерения.

Крестообразную рабочую часть отверток для винтов и шурупов с крестообразным шлицем допускается проверять комплексным калибром.

3.2. Твердость отверток проверяют по ГОСТ 9013.

3.3. Прочность отверток проверяют установкой их в захвате со вставкой для соответствующих рабочих концов с последующим нагружением крутящим моментом, указанным в табл. 11.

Прикладываемая нагрузка должна исключать изгибающий момент на отвертке. Нагрузку следует увеличивать постепенно до величины крутящего момента, указанного в табл. 11.

Твердость вставок должна быть не ниже 65НRСэ.

После испытаний отвертка не должна иметь остаточной деформации, трещин и других повреждений. Рукоятка и стержень не должны иметь взаимного проворачивания.

Примечание. Допускается повреждение защитно-декоративных покрытий на рабочей части отверток в местах контакта с захватом.

3.4. Пластмассовые рукоятки отверток должны выдерживать трехкратный удар при падении с высоты 1,5 м на горизонтальную каменную или бетонную плиту без появления на рукоятке трещин, сколов и ослабления соединения рукоятки со стержнем.

Отвертки с рукоятками из фенопластов допускается на удар не испытывать.

3.5. Внешний вид защитно-декоративных покрытий должен проверяться по ГОСТ 9.302 и ГОСТ 9.032.

Толщина покрытия должна проверяться по ГОСТ 9.301.

3.6. Шероховатость поверхностей отверток проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 18088.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие отверток требованиям настоящего стандарта при соблюдении условий эксплуатации.

5.2. Гарантийный срок эксплуатации - 12 мес со дня продажи отверток через розничную торговую сеть, а для отверток, предназначенных для внерыночного потребления, - 12 мес с момента их получения.

ПРИЛОЖЕНИЕ

Рекомендуемое

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ РАЗМЕРЫ ПЛАСТМАССОВЫХ РУКОЯТОК

1. Размеры рукояток для отверток длиной l = 70 мм (черт. 10)

Черт. 10

Размеры рукояток для отверток типов 1 и 2, исполнений 1 и 2

Черт. 11

Таблица 13

мм

Номинальный размер лопатки по ГОСТ 24437 а × b

Номер крестообразного шлица по ГОСТ 10754

l

l1

l2

l3

l4

b

b1

b2

d

d1

d2

r

r1

r2

r3

r4

r5

0,5 × 3,5

0

55

32

10

17

2

10

10

4,0

15

14

8

10

19

9

15,0

4

6

0,8 × 5,5

1

80

40

12

20

2

11

11

4,0

18

17

8

12

22

9

20,0

5

6

1,2 × 8,0

2

90

45

15

22

2

15

15

5,0

22

21

12

16

30

10

22,0

7

7

1,6 × 10,0

3

100

50

16

36

6

19

18

6,0

25

24

17

18

60

18

28,0

8

8

2,0 × 13,0

4

110

60

20

45

1

23

20

6,0

28

27

21

25

90

20

35,5

11

9

Размеры рукояток для отверток типа 2, исполнений 5, 6, 7

* Размеры для справок

Черт. 12

Черт. 13

Размеры насечки и место ее расположения на отвертках с прямым шлицем типа 2

*t - размер по ГОСТ 24437.

Черт. 14

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.07.88 № 2702

3. Стандарт полностью соответствует СТ СЭВ 3136-81, СТ СЭВ 2513-80

Стандарт полностью соответствует международному стандарту ИСО 2380

4. ВЗАМЕН ГОСТ 17199-71

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта, приложения

ГОСТ 9.014-78

1.17

ГОСТ 9.032-74

1.13, 1.15, 3.5

ГОСТ 9.301-86

1.15, 3.5

ГОСТ 9.302-88

3.5

ГОСТ 9.303-84

1.13

ГОСТ 9.306-85

1.13

ГОСТ 190-78

1.14

ГОСТ 1435-99

1.4

ГОСТ 2695-83

1.6

ГОСТ 2789-73

1.11

ГОСТ 7016-82

1.12

ГОСТ 7931-76

1.14

ГОСТ 9013-59

3.2

ГОСТ 9359-80

1.5

ГОСТ 9378-93

3.6

ГОСТ 10753-86

1.20

ГОСТ 10754-93

1.1, 1.3, 1.7, 1.8, 1.13, приложение

ГОСТ 14959-79

1.4

ГОСТ 18088-83

1.19, раздел 4

ГОСТ 20282-86

1.5

ГОСТ 24437-93

1.1, 1.3, 1.7, 1.8, приложение

ГОСТ 24669-81

1.20

ГОСТ 26810-86

Раздел 2

ГОСТ 28804-90

1.5

6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ИЗДАНИЕ (март 2003 г.) с Поправкой (ИУС 1-90)

СОДЕРЖАНИЕ



Яндекс цитирования
   Copyright В© 2008-2024,  www.standartov.ru
