Изменение № 1 ГОСТ 23046-78 Соединения паяные. Метод испытаний на удар

Постановлением Государственного комитета СССР по стандартам от 17.12.83 № 6195 срок введения установлен

с 01.01.85

Под наименованием стандарта проставить код: ОКСТУ 0072.

Раздел 1. Наименование изложить в новой редакции: «1. Требования к образцам».

Пункт 1.2. Чертеж 1. Заменить обозначение:  на ;

слова под чертежом. Заменить слова: «Величина нахлестки» на «Ширина нахлестки»;

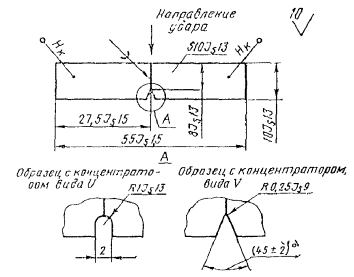

чертеж 2 заменить новым:

Тип II

Примечание. Выбор вида концентратора - по ГОСТ 9454-78.

Черт. 2

Чертежи 3 и 4. Заменить обозначение:  на  (3 раза).

Пункт 2.7. Заменить ссылку: ГОСТ 9454-60 на ГОСТ 9454-78.

Пункт 2.9 изложить в новой редакции: «2.9. При изготовлении образцов типов I и IV следует обеспечивать радиус галтели не более 0,3 мм. Допускается механическая обработка галтели».

Пункт 2.10 дополнить абзацем: «При вычислении площади паяного шва сечение галтели не учитывают».

Раздел 3 (кроме черт. 5) изложить в новой редакции:

«3. Требования к оборудованию и аппаратуре для испытаний

3.1. Испытания паяных образцов следует проводить на маятниковых копрах по ГОСТ 10708-82.

3.2. Для испытания паяных образцов типа IV на ударный срез нож маятника заменяют ударным грузом, в котором крепят образец, а на станине копра устанавливают специальные упоры.

3.3. Форма и размеры упоров должны соответствовать указанным на черт. 5.

3.4. Запас энергии маятника с ударным грузом должен соответствовать шкале копра при любом значении угла подъема маятника.

3.5. Место крепления паяного образца в ударном грузе должно быть определено с таким расчетом, чтобы ударный импульс был направлен по касательной к окружности, которую описывает центр удара маятника.

3.6. Расстояние от оси подвески маятника до центра удара (L) в миллиметрах вычисляют по формуле

,

где l0 - момент инерции маятника относительно оси подвески, кг · мм2;

m - масса маятника, кг;

l - расстояние центра массы маятника от оси подвески, мм, вычисляемой по формуле

,

где m1, m2 ... mn -  масса элементов маятника, кг;

l1, l2 ... lп -  расстояние центров массы элементов маятника от оси подвески, мм;

п -  число элементов маятника.

3.7. Форма и размеры ударного груза с запасом потенциальной энергии 200 Дж для копров МК30, а также МК30А, 2010 КМ-30, 2011 КМ-30 приведены в справочном приложении 1.

3.8. Требования к нагревательным и охлаждающим устройствам и аппаратуре - по ГОСТ 9454-78»;

чертеж 5. Заменить обозначения:  (2 раза);

Пункты 4.1.3, 4.2.4, 4.3 изложить в новой редакции: «4.1.3. Порядок проведения испытаний на ударный изгиб - по ГОСТ 9454-78.

4.2.4. При проведении испытаний при пониженных температурах образцы перед установкой на копер должны быть переохлаждены. Степень переохлаждения и порядок проведения испытаний - по ГОСТ 9454-78.

Охлаждение образцов необходимо проводить вместе с фиксаторами и бейками.

4.3. Испытаниям следует подвергать не менее пяти образцов. Объем испытаний рекомендуется определять по ГОСТ 25.503-80».

Пункт 5.1. Заменить слова: «Величину относительной работы» на «Относительную работу».

Пункт 5.2. Заменить слова: «Величину А0» на «Значение А0».

Пункт 5.3 изложить в новой редакции: «5.3. За результат испытания принимают среднее арифметическое значение  в Дж/мм2, вычисляемое по формуле

,

где А1, А2, ..., Аn -  относительная работа разрушения каждого образца, Дж/мм2;

 -  среднее арифметическое значение;

n -    число испытанных образцов».

Пункт 5.4 дополнить абзацем: «Статистическую обработку результатов испытаний рекомендуется проводить по ГОСТ 25.503-80».

Приложение 1. Заменить обозначение:

Приложение 2. Таблица. Наименование графы «Примечание» дополнить знаком сноски: *; таблицу дополнить сноской: «* В графе «Примечание» указывают характер изломов образцов, дефекты, обнаруженные в паяном шве и зоне термического влияния, и прочее».

(ИУС № 3 1984 г.)
