СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ

ПРОКЛАДКИ

КОНСТРУКЦИЯ

ГОСТ 24188-80

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.81

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на прокладки, применяемые для соединения стеклянных труб.

(Измененная редакция, Изм. № 2).

2. Прокладки должны быть изготовлены следующих типов:

1 - Т-образные;

2 - оболочковые;

3 - Г-образные;

4 - муфтообразные;

5 - составные;

6 - манжетообразные;

7 - конические;

8 - плоские

(Новая редакция, Изм. № 2).

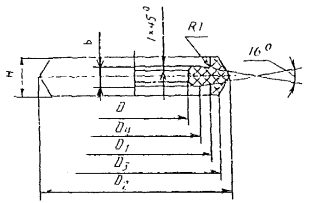

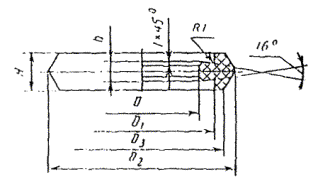

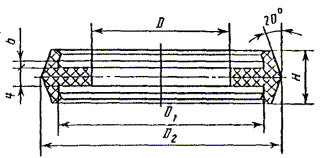

3. Конструкция и основные размеры Т-образной прокладки должны соответствовать указанным на черт. 2 и в табл. 2.

Для труб D_н = 169 мм

Исполнение 1

Для труб D_н = 45, 67, 93, 122 мм

Исполнение 2

Для труб D_н = 45, 67, 93 и 122 мм

Исполнение 3

Для труб D_н = 67, 93 мм

Составные

Для труб D_н = 67 мм

Масса - 0,033 кг

Для буртовых труб

Черт. 2

Таблица 2

Размеры в мм

Пример условного обозначения Т-образной прокладки для труб с буртами D_у = 15 мм из пищевой резины:

Прокладка Т-обр. 15-П ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка Т-обр. 15-К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Т-обр. 15-Т ГОСТ 24188-80

То же, Т-образной составной для труб с гладкими концами D_н = 67 мм:

Прокладка Т-обр. С 67 ГОСТ 24188-80

То же, T-образной прокладки - исполнения 1, D_н = 45 мм, D =37 мм, H = 12 мм из пищевой резины:

Прокладка Т-обр. 45-37-12 П ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка Т-обр. 45-37-12 К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Т-обр. 45-37-12 Т ГОСТ 24188-80.

(Измененная редакция, Изм. № 2).

4. Конструкция и основные размеры защитных оболочек должны соответствовать указанным на черт. 3 и в табл. 3.

Для Т-образных прокладок

Черт. 3

Для Г-образных прокладок

Таблица 3

Размеры в мм

Пример условного обозначения оболочковых прокладок для Т-образных прокладок для трубы наружным диаметром D_н = 45 мм:

Прокладка об. 45 ГОСТ 24188-80

То же, для Г-образных прокладок, D₂ = 83 мм:

Прокладка об. 45´83 ГОСТ 24188-80

(Измененная редакция, Изм. № 2).

4а. Конструкция и основные размеры Т-образной прокладки должны соответствовать указанным на черт. 4 и в табл. 4.

Для труб D_н = 45, 67, 93, 122 мм

Для труб D_н = 169 мм

Черт. 4

Таблица 4

Размеры в мм

Пример условного обозначения Г-образной прокладки для трубы D_н = 45 мм из пищевой резины:

Прокладка Г 45-П ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка Г 45-К ГОСТ 24188-80

То же, из теплостойкой:

Прокладка Г 45-Т ГОСТ 24188-80

4б. Конструкция и основные размеры муфтообразной прокладки должны соответствовать указанным на черт. 5 и в табл. 5.

Черт. 5.

Таблица 5

Размеры в мм

Примечание. Исполнение 1 - прокладка из пищевой резины;

                                Исполнение 2 - прокладка из кислотощелочестойкой резины.

Пример условного обозначения муфтообразной прокладки исполнения 1 для трубы D_у = 15 мм:

Прокладка М-обр. 1-15 ГОСТ 24188-80

То же, исполнения 2:

Прокладка М-обр. 2-15 ГОСТ 24188-80

4в. Конструкция и основные размеры составной прокладки должны соответствовать указанным на черт. 6 и в табл. 6.

Черт. 6

Таблица 6

Размеры в мм

Пример условного обозначения составной прокладки для трубы D_y = 25 мм, D = 50 мм:

Прокладка составная 25-50 ГОСТ 24188-80

4г. Конструкция и основные размеры манжетообразных прокладок должны соответствовать указанным на черт. 7.

Масса - 0,015 кг

Масса - 0,022 кг

Черт. 7

Пример условного обозначения манжетообразной прокладки исполнения 1:

Прокладка манж. обр. 1 ГОСТ 24188-80

То же, исполнения 2:

Прокладка манж. обр. 2 ГОСТ 24188-80

4д. Конструкция и основные размеры конических прокладок для буртовых труб должны соответствовать указанным на черт. 8 и в табл. 7.

Черт. 8

Таблица 7

Размеры в мм

* Прокладка предназначена для соединения конических клапанов с трубами с гладкими концами.

Примечание. Масса указана для корда плотностью 1,43 г/см³.

Пример условного обозначения конической прокладки для трубы с коническими буртами D_у = 50 мм:

Прокладка кон. 50 ГОСТ 24188-80

То же, для исполнения 1:

Прокладка кон. 50-1 ГОСТ 24188-80

То же, для соединения конических клапанов с трубами с гладкими концами:

Прокладка кон. соед. 80 ГОСТ 24188-80

4е. Конструкция и основные размеры плоских прокладок должны соответствовать указанным на черт. 9 и в табл. 8.

Черт. 9

Таблица 8

Размеры в мм

Пример условного обозначения плоской прокладки для аппаратуры D_у = 80 мм из маслобензостойкой резины:

Прокладка пл. 80-М ГОСТ 24188-80

То же, из кислотощелочестойкой:

Прокладка пл. 80-К ГОСТ 24188-80

То же, из пищевой:

Прокладка пл. 80-П ГОСТ 24188-80

4а - 4е (Введены дополнительно, Изм. № 2).

5. Материал прокладок оболочковых - фторопласт 4 ГОСТ 10007-80, остальных - резина или корд по рабочим чертежам.

(Новая редакция, Изм. № 2).

6. Технические требования - по ГОСТ 24201-80.

7. Коды ОКП приведены в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

(Новая редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15915-74 и ГОСТ 15916-74

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
