Изменение № 3 ГОСТ 24190-80 Патрубки. Конструкция и основные размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2977

Дата введения 01.07.91

Наименование стандарта. Исключить слова: «и основные размеры».

Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Пункт 2 изложить в новой редакции: «2. Патрубки должны быть изготовлены двух типов:

1 - для соединения стеклянных трубопроводов;

2 - для соединения стеклянных трубопроводов кровельного отопления к металлическим трубопроводам.

Патрубки типа 1 должны изготовляться 2-х исполнений».

Пункт 3 после слов «патрубков» дополнить словами: «типа 1»;

чертеж 1 дополнить словами: «Тип 1».

Пример условного обозначения перед словом «исполнения» дополнить словами: «Тип 1»; заменить слова: «Патрубок 1-45» на «Патрубок 1-1-45», «Патрубок 2-45» на «Патрубок 1-2-45».

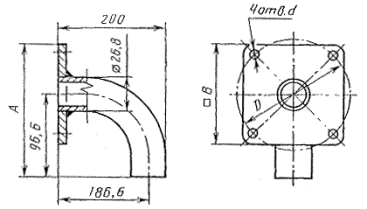

Стандарт дополнить пунктом - 9а: «9a. Конструкция и основные размеры патрубков типа 2 должны соответствовать указанным на черт. 7 и в табл. 7.

Тип 2

Черт. 7

Таблица 7

Размеры в мм

Пример условного обозначения патрубка типа 2 для трубы D_y = 40 мм:

Патрубок 2-40 ГОСТ 24190-80».

Пункт 9 дополнить словами: «Сталь Ст.3 ГОСТ 380-88».

Стандарт дополнить пунктом - 11: «11. Коды ОКП приведены в приложении».

Приложение. Графа «Условное обозначение патрубка». Перед обозначением патрубка проставить обозначение: «1-»; таблицу дополнить обозначениями патрубков типа 2 и кодами ОКП:
