Поправка №2 к ГОСТ 24199-80* «Кронштейны регулируемые. Конструкция»

Изменение № 2 ГОСТ 24199-80 Кронштейны регулируемые. Конструкция и основные размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2977

Дата введения 01.07.91

Наименование стандарта. Исключить слова: «и основные размеры».

Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Пункт 2. Таблицу 1 изложить в новой редакции:

Таблица 1

Размеры в мм

Для труб	Условный проход D_у	Наружный диаметр трубы D_н	Исполнение 1				Исполнение 2
			А_min	А_max	Масса, кг, не более		А_min	А_max	Масса, кг, не более
			А_min	А_max	L = 350	L = 500	А_min	А_max	L = 350	L = 500
С буртами	15	-	48	92	-	1,04	44	96	-	1,08
	25	-	55	98	-	1,06	51	102	-	1,10
	32	-	58	103	-	1,09	54	107	-	1,13
	40	-	64	108	-	1,11	60	112	-	1,15
	50	-	70	113	-	1,14	66	117	-	1,18
С гладкими концами	40	45	62	119	0,91	1,18	59	122	0,95	1,22
	50	67	75	131	0,96	1,23	72	134	1,00	1,27
	80	93	89	146	1,26	1,53	86	149	1,34	1,61
	100	122	104	161	1,34	1,61	101	164	1,48	1,75

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения кронштейна исполнения 1 для трубы с буртами D_у = 15 мм:

Кронштейн 15-1 ГОСТ 24199-80

То же, исполнения 2:

Кронштейн 15-2 ГОСТ 24199-80

То же, исполнения 1, для трубы с гладкими концами D_у = 40 мм, длиной L = 350 мм:

Кронштейн 45-350-1 ГОСТ 24199-80

То же, исполнения 2:

Кронштейн 45-350-2 ГОСТ 24199-80».

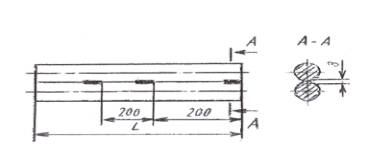

Пункт 3. Чертеж 2 заменить новым:

Черт. 2

Таблица 2. Графа «Масса, кг, не более». Заменить значения: 061 на 0,63; 0,88 на 0,89.

Пункт 4. Таблицу 3 изложить в новой редакции:

Таблица 3

Размеры в мм

Для труб	Условный проход D_у	Наружный диаметр трубы D_н	L	L₁	L₂	L₃	L₄	L₅	L₆	d	b	Масса, кг, не более
Для труб	Условный проход D_у	Наружный диаметр трубы D_н	L	L₁	L₂	L₃	L₄	L₅	L₆	d	b	ползунка	скобы
С буртами	15	-	45	28	18	15	25	40	26	16	30	0,07	0,11
	25	-
	32	-
	40	-
	50	-
С гладкими концами	40	45
	50	67
	80	93	58	41	31	28	38	5	35	30	45	0,10	0,18
	100	122	58	41	31	28	38	5	35	30	45	0,10	0,18

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения ползунка для трубы с буртами D_у = 15 мм:

Ползунок 15 ГОСТ 24199-80

То же, скобы D_у = 15 мм:

Скоба 15 ГОСТ 24199-80

То же, для трубы с гладкими концами D_y = 40 мм и D_н = 45 мм:

Ползунок 40-45 ГОСТ 24199-80

То же, скобы D_y = 40 мм и D_н = 45 мм:

Скоба 40-45 ГОСТ 24199-80».

Пункт 5. Таблицу 4 изложить в новой редакции:

Таблица 4

Размеры в мм

Для труб	Условный диаметр трубы D_у	Наружный диаметр трубы D_н	D	h	L	А	H	d	Масса, кг, не более
Для труб	Условный диаметр трубы D_у	Наружный диаметр трубы D_н	D	h	L	А	H	d	хомута	хомута с хвостовиком
С буртами	15	-	28	5	80	60	116	12	0,020	0,050
	25	-	40	5	90	70	122		0,025	0,055
	32	-	47	6	100	80	126,5		0,035	0,065
	40	-	57	6	110	90	131,5		0,040	0,070
	50	-	67	7	120	100	137,5		0,050	0,080
С гладкими концами	40	45	53	7	110	85	140,0		0,060	0,100
	50	67	75	8	135	110	152,0		0,080	0,110
	80	93	100	10	175	150	167,0	25	0,150	0,290
	100	122	130	10	205	180	182,0	25	0,180	0,320

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения хомута для труб с буртами D_у = 15 мм:

Хомут 15 ГОСТ 24199-80

То же, хомута с хвостовиком:

Хомут с хвостовиком 15 ГОСТ 24199-80

То же, для труб с гладкими концами D_y = 40 мм и D_н = 45 мм:

Хомут 40-45 ГОСТ 24199-80

То же, хомута с хвостовиком:

Хомут с хвостовиком 40-45 ГОСТ 24199-80».

Пункт 6. Заменить ссылку: ГОСТ 380-71 на ГОСТ 380-88.

Стандарт дополнить пунктом – 8: «8. Коды ОКП приведены в приложении».

Приложение дополнить обозначениями кронштейна и кодами ОКП:

Условное обозначение кронштейна	Код ОКП и контрольное число	Условное обозначение кронштейна	Код ОКП и контрольное число
15-1	48 3475 4024 09	32-2	48 3475 4029 04
15-2	48 3475 4025 08	40-1	48 3475 4031 04
25-1	48 3475 4026 07	40-2	48 3475 4032 09
25-2	48 3475 4027 06	50-1	48 3475 4033 08
32-1	48 3475 4028 05	50-2	48 3475 4034 07

(ИУС № 12 1991 г.)
