Изменение № 1 ГОСТ 25660-83 Фланцы изолирующие для подводных трубопроводов на РУ 10,0 МПа (около 100 кгс/см.кв.). Конструкция

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12.04.90 № 867

Дата введения 01.01.91

Наименование стандарта. Исключить слова: «и размеры»; «and dimensions».

Пункт 1. Второй абзац исключить.

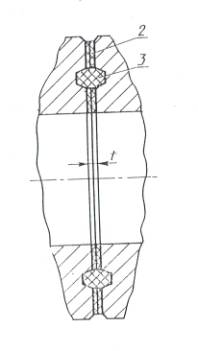

Пункт 2. Чертеж 1. Изображение позиций 2, 3 заменить новым:

подрисуночная подпись. Позиции 2, 3 изложить в новой редакции: «2 - изолирующее покрытие, полученное напылением; 3 - изолирующая уплотнительная прокладка»;

таблица 1. Графа t. Заменить значения: 2,0; 2,5; 3,0 на 0,3;

пример условного обозначения. Заменить размер: DУ 200 мм на DУ 200.

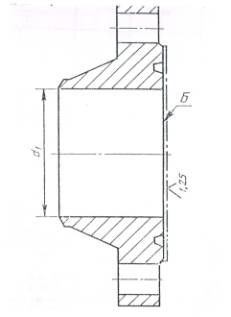

Чертеж 2 дополнить изображением изолирующего покрытия; проставить размер d1, как показано на чертеже:

исключить обозначение поверхности А; выносной элемент 1 дополнить наименованием: «Под механическую обработку».

Чертеж 3. Заменить наименование: «Втулка» на «Изолирующая втулка».

Чертеж 4 и таблицу 4 изложить в новой редакции:

Изолирующая уплотнительная прокладка



Черт. 4

Таблица 4

Размеры, мм

Условный проход Dy

DH
h6

dвн
к6

h
±0,1

b

b1

Масса, кг, не более

I7

200

250,2

234,0

17

1,5

5,7

0,26

250

310,2

294,0

0,32

300

370,2

354,0

0,38

350

418,0

394,3

23

1,65

8,15

0,80

400

473,0

449,3

0,93

(450)

544,5

516,6

27

1,8

9,4

1,46

500

606,5

578,6

1,62



Чертеж 5 и таблицу 5 исключить.

Пункт 6 изложить в новой редакции: «6. Материал изолирующих прокладки и втулки, служащий как для герметизации соединения, так и для электрической изоляции обеих частей фланцев, должен обладать следующими свойствами:

разрушающей нагрузкой – не менее 260 МПа (2600 кгс/см2);

электрическим сопротивлением – не менее 10 кОм;

водопоглощением – не более 0,01 %.

Материал изолирующей уплотнительной прокладки - политетрафторэтилен. Материал изолирующей втулки - текстолит по ГОСТ 5-78. Материал покрытия поверхности «Б» фланца, наносимого напылением: политетрафторэтилен или композиции на основе фторопласта марки Ф 30ЛН-Э по нормативно-технической документации. Толщина покрытия (0,2 ± 0,05) мм.

Технические требования к металлической поверхности Б фланца - по ГОСТ 9.301-86.

Покрытие должно быть равнотолщинным и глянцевым.

Покрытие не должно иметь отслоений или вздутий, наличие пористости, трещин и сколов.

Правила приемки и методы контроля покрытий - по ГОСТ 9.302-88.



(ИУС № 7 1990 г.)
