ГОСТ 21.206-93 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ Москва
Предисловие 1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом «СантехНИИпроект» и Центральным научно-исследовательским и проектно-эксперименталь-ным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект) ВНЕСЕН Госстроем России 2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. № 18-30 4 ВЗАМЕН ГОСТ 21.106-78 5 ПЕРЕИЗДАНИЕ. Август 1995 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Система проектной документации для строительства УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТРУБОПРОВОДОВ System of building design document. Дата введения 1994-07-01 1 Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий и сооружений различного назначения. 2 Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры. Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами - назначение и/или параметры транспортируемой среды. 3 Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1. 4 Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) - штриховой линией той же толщины. Существующие трубопроводы изображают соответственно сплошной или штриховой тонкой линией. Таблица 1

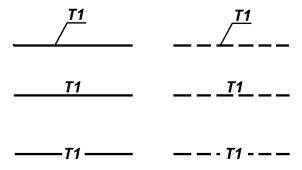

_________ * Изображают в соответствии с их действительной конфигурацией 5 При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях - в разрывах линий трубопроводов (рисунок 1). 6 При упрощенных графических изображениях трубопровода (две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3). 7 Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).
Ключевые слова: чертежи, схемы, условные обозначения трубопроводов, условные обозначения элементов трубопроводов
|
|
