Изменение № 1 ГОСТ 12586.1-83 Трубы железобетонные напорные виброгидропрессованные Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного строительного комитета СССР от 22.12.88 № 253

Дата введения 01.01.89

Пункт 3. Таблицу 1 для труб диаметром условного прохода 500, 600 и 800 мм изложить в новой редакции; дополнить примечанием:



Диаметр условного прохода трубы d, мм

Марка трубы

Класс бетона по прочности на сжатие

Расход материалов

Бетон, м3

Сталь, кг

500

ТН50-0

В40

0,53

70,8

ТН50-I

61,3

ТН50-II

44,7

ТН50-III

В30

44,7

600

ТН60-0

В40

0,76

70,8

74,4

52,4

49,3

ТН60-I

ТН60-II

ТН60-III

В30

800

        ТН80-I

        TH80-II

        TH80-III

В40

0,99

106,6 (139,8)

92,7

67,2



Примечание. Расход стали для труб марки ТН80-I приведен для двух вариантов армирования (п. 4): первый вариант указан без скобок, второй - в скобках

Пункт 4 изложить в новой редакции: «4. Армирование труб должно соответствовать указанному на черт. 1 и в табл. 2.

Армирование труб марки ТН80-I может производиться по двум вариантам: по первому варианту при изготовлении труб в четырехразъемных формах, по второму - в двухразъемных. Данные армирования для труб марки ТН80-I, приведенные на черт. 2 и в табл. 2, 4, 5, 7, по первому варианту указаны без скобок, по второму варианту - в скобках.

Продольная напрягаемая арматура марок П1-П5 должна располагаться равномерно по окружности»;

таблицу 2 дополнить трубами марок ТР50-III (после ТН50-II), ТН60-III (после ТН60-II),а для труб марок ТН50-I и ТН80-I изложить в новой редакции:

мм

Марка трубы

a1*

a2**

a3**

ТН50-I

ТН50-III

16

17

32

19

ТН60-III

18

43

20

ТН80-I

18 (17)

39,5

22

таблицу дополнить сноской: «** Размеры а2, а3 – справочные».

Пункт 5. Таблицу 3 дополнить трубами марок ТН50-III (после ТН50-II) и ТН60-III (после ТН60-II):



Марка трубы

Каркас

Продольная арматура

Марка

Количество

Марка

Количество

ТН50-III

К3

1

П1

15

ТН60-III

К6а

1

П1

14



графа «Продольная арматура. Количество». Для труб марок ТН50-I, ТН50-II заменить значение: 10 на15;

таблицу 4 для труб марок ТН50-0, ТН-50-I, ТН50-II, ТН60-0, ТН60-I, ТН60-II, ТН80-I изложить в новой редакции:



Марка трубы

Арматурная сталь по ГОСТ 7348-81

Сталь прокатная по ГОСТ 503-81

Всего

Класс Вр-II

Класс В-II

Итого

Диаметр 5 мм

Диаметр, мм

Итого

3

4

5

6

7

8

Сечение 20´0,7 мм

ТН50-0

12,5

-

51,9

-

-

-

-

51,9

63,9

6,9

70,8

ТН50-I

-

42,4

-

-

-

-

42,4

54,4

61,3

ТН50-II

25,8

-

-

-

-

-

25,8

37,8

44,7

ТН50-III

25,8

-

-

-

-

-

25,8

37,8

44,7

ТН60-0

11,2

-

60,5

-

-

-

-

60,5

71,7

6,9

78,6

ТН60-I

-

56,3

-

-

-

-

56,3

67,5

74,4

ТН60-II

34,3

-

-

-

-

-

34,3

45,5

52,4

ТН60-III

31,2

-

-

-

-

-

31,2

42,4

49,3

ТН80-I

16,0

-

80,2

(113,4)

-

-

-

-

80,2

(113,4)

96,2

(129,4)

10,4

106,6 (139,8)



Пункт 6. Чертеж 2. Для каркаса К2 заменить значение: 3ВII на 4ВII; для каркаса К7 изменить значение: К6 на К6 (К6а); для каркаса К7 изменить значения:  7 на 7(7а), 4ВII (5ВII);

размеры l1, l обозначить от первого витка спиральной арматуры (слева).

Чертеж 3. Заменить размер: 6,2 на 5…6,2.

Таблица 5. Графы d3, m для каркасов К2, К5, К6, К7 изложить в новой редакции:



Марка каркаса

Размеры, мм

d3

m

К2

К5

К6 (К6а)

К7 (К7а)

4

4

3

4 (5)

22

20

18 (20)

18 (20)



графу b исключить;

примечание дополнить словами: «Размеры l, l1, l2 справочные».

Таблица 6. Примечание изложить в новой редакции: «Примечание. Размеры разделительных полос приведены минимальными. Максимальные размеры определяются конструкцией режущего инструмента и способом изготовления полос. Допускается поз. 22 - 24 изготовлять из полосы сечением 20´0,7 мм».

Таблица 7. Для изделий марок К2, К5, К6,К7 графы «Позиция», «Диаметр или сечение, мм», «Длина, мм», «Общая длина, мм». «Выборка стали» изложить в новой редакции:



Марка изделия

Позиция

Диаметр или сечение, мм

Длина, мм

Общая длина, м

Выборка стали

Диаметр или сечение, мм

Масса, кг

Масса изделия, кг

К2

2

4

432000

432

4ВII

42,4

49,3

24

20´0,7

5220

62,64

20´0,7

6,9

К5

5

4

576500

576

4ВII

56,3

63,2

23

20´0,7

5220

62,64

20´0,7

6,9

К6 (К6а)

6 (6а)





3





623000

(566900)



623

(566,9)



3ВII





34,3

(31,2)



41,2

(38,1)





22 (23)

20´0,7

5220

62,64

20´0,7

6,9

К7 (К7а)

7 (7а)





4 (5)





818500

(736640)



818,5

(736,6)



4ВII

(5ВII)



80,2

(113,4)



90,6

(123,8)





25 (26)

20´0,7

5220

93,96

20´0,7

10,4



Пункт 7 после слов «набор втулок должны» изложить в новой редакции: «рассчитываться и приниматься в соответствии с требованиями СНиП 3.09.01-85. В спецификации стали на одно арматурное изделие (табл. 7) приведена длина арматуры в теле бетона трубы».

Пункт 8. Исключить слова: «Соединение концов арматуры допускается производить в соответствии с требованиями СН 324-72»;

таблица 8. Заменить ссылку: ГОСТ 7805-81 на ГОСТ 7805-70.

Пункт 9. Последний абзац. Заменить значение: 0,3 на 0,37;

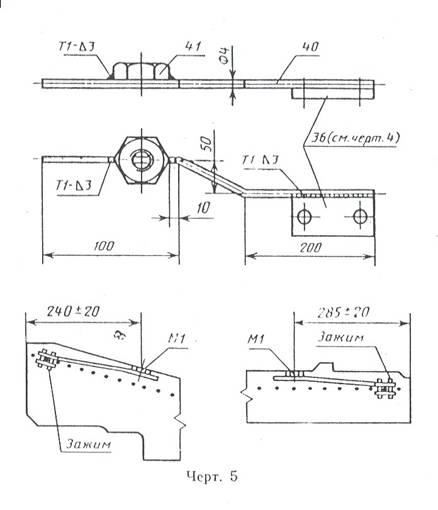

чертеж 5 заменить новым:





Таблицу 9 для позиции 40 изложить в новой редакции:



Позиция

Эскиз стержня

Диаметр или сечение, мм

Длина, мм

Количество

Общая длина, м

Выборка стали

Диаметр или сечение, мм

Масса, кг

Масса изделия, кг

40

_______

4ВрI

450

1

0,45

4ВрI

0,044

0,064



 (ИУС № 4 1989 г.)
