ТРУБЫ МЕТАЛЛИЧЕСКИЕ
И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
К НИМ
Часть 4
ТРУБЫ ИЗ ЧЕРНЫХ МЕТАЛЛОВ И СПЛАВОВ
ЛИТЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ К НИМ.
ОСНОВНЫЕ РАЗМЕРЫ.
МЕТОДЫ ТЕХНОЛОГИЧЕСКИХ ИСПЫТАНИЙ
ТРУБ
ГОСТ 8949-75*
(СТ СЭВ 3300-81)
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Основные размеры Ductile iron and steel fittings with |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена
Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

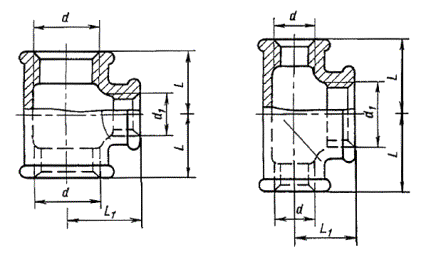

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.
Стандарт полностью соответствует СТ СЭВ 3300-81.
Примечание. Чертеж не определяет конструкцию тройников.
Размеры в мм
|
Dy´Dy1 |
Резьба |
L |
L1 |
Масса без покрытия, кг, не более* |
||
|
d |
d1 |
Вариант по ГОСТ 8944-75 |
||||
|
1 |
2 |
|||||
|
10´8 |
G 3/8 - В |
G 1/4 - В |
23 |
23 |
0,103 |
0,101 |
|
15´8 |
G 1/2 - В |
G 1/4 - В |
24 |
24 |
0,115 |
0,111 |
|
15´10 |
G 1/2 - В |
G 3/8 - В |
26 |
26 |
0,119 |
0,115 |
|
15´20 |
G 1/2 - В |
G 3/4 - В |
31 |
30 |
0,163 |
0,158 |
|
15´25 |
G 1/2 - В |
G 1 - В |
34 |
32 |
0,199 |
0,193 |
|
20´8 |
G 3/4 - В |
G 1/4 - В |
26 |
27 |
0,152 |
0,148 |
|
20´10 |
G 3/4 - В |
G 3/8 - В |
28 |
28 |
0,168 |
0,160 |
|
20´15 |
G 3/4 - В |
G 1/2 - В |
30 |
31 |
0,183 |
0,178 |
|
20´25 |
G 3/4 - В |
G 1 - В |
36 |
35 |
0,198 |
0,193 |
|
20´32 |
G 3/4 - В |
G 11/4 - В |
41 |
36 |
0,206 |
0,202 |
|
25´8 |
G 1 - В |
G 1/4 - В |
28 |
31 |
0,228 |
0,219 |
|
25´10 |
G 1 - В |
G 3/8 - В |
30 |
32 |
0,235 |
0,227 |
|
25´15 |
G 1 - В |
G 1/2 - В |
32 |
34 |
0,255 |
0,246 |
|
25´20 |
G 1 - В |
G 3/4 - В |
35 |
36 |
0,285 |
0,277 |
|
25´32 |
G 1 - В |
G 11/4 - В |
42 |
40 |
0,304 |
0,315 |
|
25´40 |
G 11/4 - В |
G 11/2 - В |
46 |
42 |
0,315 |
0,308 |
|
32´10 |
G 11/4 - В |
G 3/8 - В |
32 |
36 |
0,342 |
0,334 |
|
32´15 |
G 11/4 - B |
G 1/2 - В |
34 |
38 |
0,352 |
0,340 |
|
32´20 |
G 11/4 - В |
G 3/4 - В |
36 |
41 |
0,382 |
0,370 |
|
32´25 |
G 11/4 - В |
G 1 - В |
40 |
42 |
0,430 |
0,418 |
|
32´40 |
G 11/4 - В |
G 11/2 - В |
40 |
46 |
0,434 |
0,424 |
|
32´50 |
G 11/4 - В |
G 2 - В |
54 |
48 |
0,444 |
0,429 |
|
40´15 |
G 11/2 - В |
G 1/2 - В |
36 |
42 |
0,459 |
0,442 |
|
40´20 |
G 11/2 - В |
G 3/4 - В |
38 |
44 |
0,494 |
0,474 |
|
40´25 |
G 11/2 - В |
G 1 - В |
42 |
46 |
0,552 |
0,531 |
|
40´32 |
G 11/2 - В |
G 11/4 - В |
46 |
48 |
0,616 |
0,557 |
|
40´50 |
G 11/2 - В |
G 2 - В |
55 |
52 |
0,650 |
0,628 |
|
50´15 |
G 2 - В |
G 1/2 - В |
38 |
48 |
0,672 |
0,646 |
|
50´20 |
G 2 - В |
G 3/4 - В |
40 |
50 |
0,714 |
0,685 |
|
50´25 |
G 2 - В |
G 1 - В |
44 |
52 |
0,788 |
0,752 |
|
50´32 |
G 2 - В |
G 11/4 - В |
48 |
54 |
0,867 |
0,832 |
|
50´40 |
G 2 - В |
G 11/2 - В |
52 |
55 |
0,940 |
0,914 |
|
65´25 |
G 21/2 - В |
G 1 - В |
47 |
60 |
0,091 |
0,080 |
|
(65´32) |
G 21/2 - В |
G 11/4 - В |
52 |
62 |
1,124 |
1,085 |
|
(65´40) |
G 21/2 - В |
G 11/2 - В |
55 |
63 |
1,192 |
1,160 |
|
(65´50) |
G 21/2 - В |
G 2 - В |
61 |
66 |
1,345 |
1,330 |
|
80´25 |
G 3 - В |
G 1 - В |
51 |
67 |
1,375 |
1,369 |
|
80´32 |
G 3 - В |
G 11/4 - В |
55 |
70 |
1,390 |
1,368 |
|
(80´40) |
G 3 - В |
G 11/2 - В |
58 |
71 |
1,484 |
1,450 |
|
(86´50) |
G 3 - В |
G 2 - В |
64 |
73 |
1,646 |
1,630 |
|
(80´65) |
G 3 - В |
G 21/2 - В |
72 |
76 |
1,860 |
1,840 |
|
(100´50) |
G 4 - В |
G 2 - В |
70 |
86 |
2,826 |
2,765 |
|
(100´65) |
G 4 - В |
G 21/2 - В |
78 |
89 |
3,150 |
3,040 |
|
(100´80) |
G 4 - В |
G 3 - В |
84 |
92 |
3,421 |
3,290 |
* Для справок
Примечания:
1. Тройники с Dу, указанными в таблице в скобках, применять не рекомендуется.
2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
Примеры условных обозначений
Переходного тройника без покрытия с Dу 40 мм на Dу1 32 мм:
Тройник 40´32 ГОСТ 8949-75
То же, с цинковым покрытием:
Тройник Ц-40´32 ГОСТ 8949-75
(Измененная редакция, Изм. № 1, 2).
2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
