ГОСТ 28113-89 «Установки подъемные для освоения и ремонта нефтяных и газовых скважин. Типы и основные параметры»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

УСТАНОВКИ ПОДЪЕМНЫЕ
ДЛЯ ОСВОЕНИЯ И РЕМОНТА НЕФТЯНЫХ
И ГАЗОВЫХ СКВАЖИН

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 28113-89

(СТ СЭВ 6348-88)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УСТАНОВКИ ПОДЪЕМНЫЕ ДЛЯ ОСВОЕНИЯ И РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Типы и основные параметры

Workover and production hoisting units for oil and gas wells. Types and basic parameters

ГОСТ
28113-89

(CT СЭВ 6348-88)

Дата введения 01.01.98

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на подъемные установки для освоения и ремонта нефтяных и газовых скважин, предназначенных для нужд народного хозяйства и экспорта.

1. Установки должны изготовляться следующих типов:

УП - установка подъемная;

УПН - установка подъемно-промывочная (с насосом);

ЛП - лебедка подъемная.

2. Основные параметры подъемных установок должны соответствовать значениям, указанным в таблице.

Допускается уменьшение мощности привода лебедки в соответствии с мощностью тягового двигателя монтажной базы.

Наименование параметров	Значение параметров
Грузоподъемность, т	6,3	10	12,5^*	16^*	20	32	50	80	125
Условная глубина проведения операций, м:
насосно-компрессорными трубами диаметром 89 мм	450	710	900	1150	1400	2250	3600	5600	9000
бурильными трубами диаметром 89 мм	-	-	600	700	900	1400	2250	3600	5600
Мощность привода лебедки, кВт, не менее	40	50	50	75	100	140	200	300	400
Номинальное тяговое усилие, кН, не менее	32	53	-	-	54	85	93	110	143
Скорость подъема крюка, м/с, не более	1,6
Длина свечей (труб), м, не менее	12		12,5			20
Высота расположения рабочей площадки, м, не менее	-	-	-	-	-	-	2,5	3,6	4,0

^* Изготавливать только для экспорта,

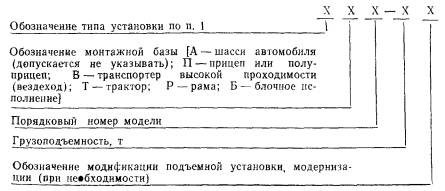

3. Условное обозначение установок должно состоять из наименования в соответствии с п. 1, шифра, построенного по приведенной ниже схеме, и обозначения нормативно-технического документа.

Примеры условных обозначений:

Установка типа УП грузоподъемностью 80 т, смонтированная на автомобиле:

Установка подъемная УП-80 ГОСТ 28113-89

Установка типа ЛП с номинальным тяговым усилием 85 кН, смонтированная на тракторе:

Лебедка подъемная ЛПТ-85 ГОСТ 28113-89

Примечание. Допускается применение условных обозначений, присвоенных до введения настоящего стандарта.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛИТЕЛИ

Н.Г. Курбанов; А.Г. Дозорцев, канд. техн. наук; Л.И. Якубович (руководители темы); Л.Г. Шаронова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.04.89 № 1062

3. Срок проверки - 1995 г.; периодичность проверки - 5 лет

4. ВВЕДЕН ВПЕРВЫЕ

5. Стандарт содержит все требования СТ СЭВ 6348-88. В стандарт дополнительно включены типы и условные обозначения подъемных установок
