МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИХВАТЫ ПОВОРОТНЫЕ

Конструкция

Swing clamp straps. Design

ГОСТ
4734-69

Взамен
ГОСТ 4734-57

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта от 20.04.89 № 1089

Настоящий стандарт распространяется на поворотные прихваты, предназначенные для станочных приспособлений.

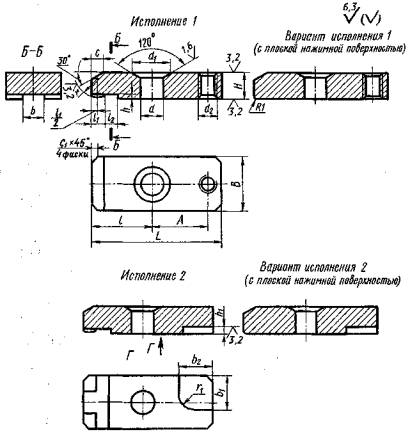

1. Конструкция и размеры прихватов должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение прихватов

Применяемость

Исполнение

Под стержень диаметром

L

В

Н

А ±0,5

d

d1

d2

b

b1 = b2

l

l1

l2

h

h1

с

с1

r

r1

Масса, кг »

7011-0441



1

6

40

18

8

16

1

11

М6

8

-

18

6

6

1,6

-

4

2

10

-

0,037

7011-0442



2

-

-

12

2,5

6

0,036

7011-0443



1

50

20

10

22

М6

-

22

-

-

0,069

7011-0444



2

-

-

13

2,5

6

0,068

7011-0445



1

63

28

М6

-

28

-

-

0,093

7011-0446



2

-

-

13

2,5

6

0,092

7011-0447



1

8

50

22

22

10

16

М8

10

-

22

-

-

0,071

7011-0448



2

-

-

15

3,0

8

0,070

7011-0449



1

63

25

12

28

М8

-

28

-

6

3

-

0,129

7011-0450



2

-

-

16

3,0

8

0,128

7011-0451



1

80

36

М8

-

36

-

-

0,169

7011-0452



2

-

-

16

3,0

8

0,168

7011-0453



1

10

63

28

28

12

20

М8

12

-

28

-

-

0,139

7011-0454



2

-

-

18

4,0

10

0,135

7011-0455



1

80 100

32

16

36

М8

-

36

8

8

-

8

-

0,284

7011-0456



2

-

-

20

4,0

10

0,280

7011-0457



1

45

М8

-

45

-

-

0,364

7011-0458



2

-

-

20

4,0

10

0,360

7011-0459



1

12

80

36

36

15

22

М10

16

-

36

-

-

0,310

7011-0460



2

-

-

23

5,0

10

0,300

7011-0461



1

100

40

20

45

М10

-

45

10

2,0

-

10

4

16

-

0,556

7011-0462



2

-

-

25

5,0

10

0,544

7011-0463



1

125

56

М10

-

56

-

-

0,713

7011-0464



2

-

-

25

5,0

10

0,701

7011-0465



1

16

100

45

45

19

28

М12

20

-

45

-

-

0,605

7011-0466



2

-

-

30

5,0

16

0,593

7011-0467



1

125

50

25

56

М12

-

56

12

10

-

12

-

1,094

7011-0468



2

-

-

32

5,0

16

1,080

7011-0469



1

160

75

М12

-

70

-

-

1,437

7011-0470



2

-

-

32

5,0

16

1,423

7011-0471



1

20

125

56

56

24

33

М16

25

-

56

-

-

1,184

7011-0472



Тr 16´4

1,187

7011-0473



2

-

-

36

6,0

16

1,166

7011-0474



1

20

160

63

32

75

24

33

М16

25

-

70

16

10

2,5

-

12

4

20

-

2,297

7011-0475



Тr 16´4

2,301

7011-0476



2

-

-

40

6,0

16

2,274

7011-0477



1

200

95

M16

-

90

-

-

2,929

7011-0478



Тr 16´4

2,933

7011-0479



2

-

-

40

6,0

16

2,907

7011-0480



1

24

160

70

75

28

41

M20

32

-

70

-

-

2,490

7011-0481



Тr 20´4

2,493

7011-0482



2

-

-

45

8,0

25

2,461

7011-0483



1

200

80

40

90

M20

-

90

20

16

-

16

5

25

-

4,575

7011-0484



Тr 20´4

4,578

7011-0485



2

-

-

50

8,0

25

4,513

7011-0486



1

250

115

M20

-

115

-

-

5,831

7011-0487



Tr 20x4

5,834

7011-0488



2

-

-

50

8,0

25

5,791

7011-0489



1

30

200

90

90

35

52

M24

40

-

90

-

-

5,015

7011-0490



Tr 26´5

4,998

7011-0491



2

-

-

58

10,0

25

4,916

7011-0492



1

250

115

M24

-

110

-

20

6

-

6,360

7011-0493



Tr 26´5

6,343

7011-0494



2

36

100

50

-

-

58

10,0

25

6,261

7011-0495



42

64

65

8,667

7011-0496



320

150

11,362

Пример условного обозначения поворотного прихвата исполнения 1, под стержень диаметром 20 мм, размерами L - 125 мм, d2 = М16-6H:

Прихват 7011-0471 ГОСТ 4734-69

То же, варианта прихвата исполнения 1:

Прихват 7011-0471В ГОСТ 4734-69

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость - 40 ... 45 HRC.

4. Неуказанные предельные отклонения размеров:

5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81. Резьба трапецеидальная - по ГОСТ 24738-81. Поле допуска резьбы - 8Н по ГОСТ 9562-81.

4, 5. (Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы - по ГОСТ 10549-80.

7. (Исключен, Изм. № 1).

8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии прихватов одного типоразмера.
