ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ |
ГОСТ Р |
|
Классы прочности 5, 8, 10 и 12 Технические условия |
|
|
Prevailing torque type all-metal hexagon nuts. Property classes 5, 8, 10 and 12. Specifications |
Дата введения 1994-01-01
Предисловие
1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16 сентября 1992 г. № 1184
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7042-83 «Гайки шестигранные цельнометаллические с преобладающим крутящим моментом. Тип 2. Классы прочности 5, 8, 10 и 12» с дополнительными требованиями, отражающими потребности народного хозяйства
3 ВВЕДЕН ВПЕРВЫЕ
4 ПЕРЕИЗДАНИЕ
1 Настоящий стандарт распространяется на шестигранные самостопорящиеся цельнометаллические гайки с номинальным диаметром резьбы от 5 до 35 мм (далее - гайки).
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении.

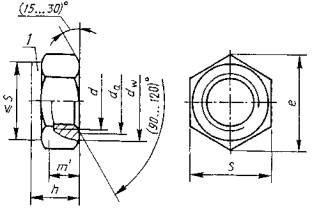

2 Конструкция и размеры гаек должны соответствовать указанным на рисунке и в таблице 1.
1 - стопорящий элемент (допускаются различные варианты исполнения)
мм
|
Резьба d |
М5 |
М6 |
М8 |
М10 |
М12 |
(М14)* |
М16 |
М20 |
М24 |
М30 |
М36 |
|
|
P** |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
||
|
da |
не менее |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
|
не более |
5,75 |
6,75 |
8,75 |
10,80 |
13,00 |
15,10 |
17,30 |
21,60 |
25,90 |
32,40 |
38,90 |
|
|
dw, |
не менее |
6,9 |
8,9 |
11,6 |
14,6 |
16,6 |
19,6 |
22,5 |
27,7 |
33,2 |
42,7 |
51,1 |
|
e, |
не менее |
8,79 |
11,05 |
14,38 |
17,77 |
20,03 |
23,35 |
26,75 |
32,95 |
39,55 |
50,85 |
60,79 |
|
h |
не более |
5,1 |
6 |
8 |
10 |
12 |
14,1 |
16,4 |
20,3 |
23,9 |
30 |
36 |
|
не менее |
4,8 |
5,4 |
7,14 |
8,94 |
11,57 |
13,4 |
15,7 |
19 |
22,6 |
27,3 |
33,1 |
|
|
m'*** |
не менее |
2,75 |
3,3 |
4,4 |
5,5 |
6,6 |
7,7 |
8,8 |
11 |
13,2 |
16,5 |
19,8 |
|
S |
не более |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
30 |
36 |
46 |
55 |
|
не менее |
7,78 |
9,78 |
12,73 |
15,73 |
17,73 |
20,67 |
23,67 |
29,16 |
35 |
45 |
53,8 |
|
|
* Размеры гаек, заключенные в скобки, применять не рекомендуется. ** P - шаг резьбы. *** m' - минимальная высота под ключ. |
||||||||||||
3 Технические требования по таблице 2
|
Гайка |
Типы |
NF (нормальное трение) LF (пониженное трение) |
|
Государственный стандарт |
||
|
Материал |
|
Сталь по ГОСТ Р 50271 |
|
Резьба |
Поле допуска |
6Н |
|
Государственный стандарт |
ГОСТ 16093, ГОСТ 24705 |
|
|
Механические свойства |
Класс прочности |
5; 8; 10; 12 (d < 16 мм) |
|
Государственный стандарт |
||
|
Преобладающий крутящий момент и другие требования* |
Государственный стандарт |
|
|
Допуски |
Класс точности |
для d ≤ М16-A для d > М16-B |
|
Государственный стандарт |
||
|
Поверхность изделия |
Покрытие |
|
|
Приемка |
|
|
|
* Смазка допускается в соответствии с требованиями ГОСТ Р 50271. |
||
Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, типа NF:
Гайка M12 - 6H.5.NF ГОСТ Р 50272-92
ПРИЛОЖЕНИЕ
(справочное)
Дополнительные требования, отражающие потребности народного хозяйства
Допускается изготавливать гайки:
- класса прочности 6;
- с резьбой M8×l, M10×l,25, M10×1, M12×l,25, M14×l,5, М16×1,5;
- с размерами, указанными в таблице 3.
В миллиметрах
|
Резьба d |
М10 |
М12 |
М14 |
|
e, не менее |
18,9 |
21,1 |
24,5 |
|
dw, не менее |
15,3 |
17,2 |
20,2 |
|
S |
17 |
19 |
22 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 24705-2004 |
|
