ГОСТ 16483.22-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ РАСКАЛЫВАНИЮ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА
Метод определения сопротивления раскалыванию

Wood.
Method of cleavage strength determination

ГОСТ
16483.22-81

Дата введения 01.01.83

Настоящий стандарт распространяется на древесину и устанавливает метод определения сопротивления раскалыванию по плоскостям радиального и тангентального разрезов, сущность которого состоит в определении максимальной нагрузки, разрушающей образец при раскалывании, и вычислении сопротивления раскалыванию при этой нагрузке.

Стандарт полностью соответствует СТ СЭВ 2365-80.

1. ОТБОР ОБРАЗЦОВ

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

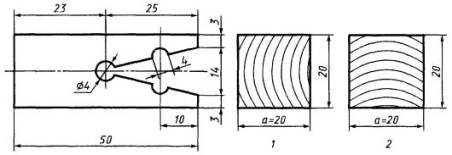

1.2. Форма и размеры образцов должны соответствовать чертежу.

1 - при раскалывании по плоскости радиального разреза;

2 - при раскалывании по плоскости тангентального разреза

2. АППАРАТУРА

Испытательная машина по ГОСТ 28840 , с наибольшей предельной нагрузкой 50 кН (5 тс).

Приспособление для нагружения образца с подвижными захватами в форме стремян.

Штангенциркуль по ГОСТ 166 , с погрешностью измерения не более 0,1 мм.

Аппаратура для определения влажности древесины по ГОСТ 16493.7.

Разд. 2 . (Измененная редакция, Изм. № 1).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Испытание на раскалывание проводят по плоскостям радиального и тангентального разрезов.

3.2. Ширину образца а (см. чертеж) измеряют с погрешностью не более 0,1 мм.

3.3. Образец помещают в захваты так, чтобы стремена плотно прилегали к древесине по всей длине бороздок. Образец нагружают равномерно с постоянной скоростью нагружения или перемещения нагружающей головки машины. Скорость должна быть такой, чтобы образец разрушился не менее чем через 1 мин и не более чем через 2 мин.

Допускается проводить испытания с равномерной скоростью нагружения (600±100) Н/мин при условии доведения образца до разрушения в указанный интервал времени. При этом условии допускается проводить испытания при скорости перемещения одной из нагружаемых головок испытательной машины 10 мм/мин.

Максимальную нагрузку Fmax измеряют с погрешностью не более 1 %.

(Измененная редакция, Изм. № 1).

3.4. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут обе части разрушенного образца.

Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Сопротивление раскалыванию (RW) при влажности (W) в момент испытания вычисляют в Н/мм по формуле

                                                                                                                 (1)

где Fmax - максимальная нагрузка, Н;

а - ширина образца, мм.

Результаты вычисляют с точностью до 0,1 Н/мм, допускается вычислять сопротивление раскалыванию в Н/мм2 по формуле

                                                                                                                 (2)

где S = а´l - номинальная площадь раскалывания, мм2;

l - длина раскола, мм.

Результаты вычисляют с точностью до 0,1 Н/мм2.

4.2. При необходимости сопротивление раскалыванию приводят к влажности 12 % с точностью до 0,1 Н/мм по формуле, справедливой для влажности (12±3) %.

R12= RW[1+ a (W-12)],                                                       (3)

где a - поправочный коэффициент на влажность, равный 0,02 для всех пород древесины;

W - влажность древесины в момент испытания, %.

При влажности образца, равной или больше предела гигроскопичности,

R12=RW ×K30,                                                                                   (4)

где K30 - пересчетный коэффициент, равный 1,660 для всех пород древесины.

4.3. Статистические величины сопротивления раскалыванию испытанных образцов вычисляют с точностью до 0,1 Н/мм или 0,1 Н/мм2.

4.4. Результаты испытаний и расчетов заносят в протокол согласно приложению.

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
испытаний древесины на раскалывание

Порода древесины ___________________________

Температура воздуха t, °С _________

Направление раскалывания ___________________

Степень насыщенности воздуха



j, % ___________________________



Маркировка образца

Ширина образца, мм, а

Длина раскола, мм, l

Разрушающая нагрузка, Fmax

Влажность, %, W

Сопротивление раскалыванию

RW, Н/мм

R’2W, Н/мм

R12, Н/мм

















«____» __________ 19____ г.                                                       Подпись ___________

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минлесбумпромом СССР

РАЗРАБОТЧИКИ

А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.01.81 № 136

3. ВЗАМЕН ГОСТ 16483.22-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта

ГОСТ 166-89

Разд. 2

ГОСТ 16483.0-89

1.1, 3.4

ГОСТ 16483.7-71

Разд. 2, 3.4

ГОСТ 28840-90

Разд. 2

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87)
