ОТРАСЛЕВОЙ СТАНДАРТ

ПЛОЩАДКИ МОНТАЖНЫЕ ПО ЛЕСТНИЦАМ.
ТИПЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 36-114-84

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом Министерства монтажных и специальных строительных работ СССР от 15 мая 1984 г. № 145.

Исполнители

Р.А. Заборонок (руководитель темы);

канд. тех. наук М.Г. Бейтуганов; А.Д. Соколова;

В.С. Панкратов;

В.Л. Громова (ответственный исполнитель)

Согласован

ЦНИИОМТП Госстроя СССР

письмо № 25-4263 от 11.09.84 г.

И.о. зам. директора института М.Л. Полосин

Содержание

ОТРАСЛЕВОЙ СТАНДАРТ

ПЛОЩАДКИ МОНТАЖНЫЕ ПО ЛЕСТНИЦАМ.
ТИПЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 36-114-84



Введен впервые

Приказом Министерства монтажных и специальных строительных работ СССР от 15 мая 1984 г. № 146 срок введения установлен с 1 января 1985 г.

Настоящий стандарт распространяется на площадки металлические (далее площадки), стальные и из алюминиевых сплавов, навешиваемые на навесные лестницы в процессе производства строительно-монтажных работ.

Площадки должны быть изготовлены в соответствии с рабочими чертежами и требованиями настоящего стандарта; в обоснованных случаях допускается изготовление площадок других типов и конструкций по чертежам, разработанным и утвержденным в установленном порядке, при этом эксплуатационные и прочностные характеристики площадок должны быть не ниже установленных данным стандартом.

1. ТИПЫ

1.1. Площадки изготавливают двух типов:

ПС-1 - площадка монтажная стальная;

ПА-1 - площадка монтажная алюминиевая.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ

2.1. Конструкция и основные размеры площадок показаны на черт. 1

и 2; материалы и сортамент, используемые для изготовления элементов площадок, приведены в таблице.

2.2. Ступени и элементы ограждения должны быть круглого сечения.

2.3. Расстояние между тетивами в свету должно быть 400 мм.

2.4. Конструкция площадки должна обеспечивать расположение ступеней площадки напротив ступеней лестницы, для навески на которую эта площадка предназначена.

2.5. Расстояние от нижней ступени площадки до ее рабочего настила не должно превышать расстояния между ступенями.

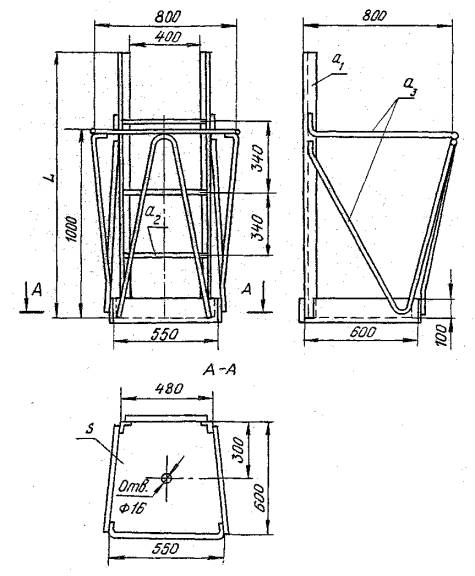

Площадка монтажная ПС-1, навешиваемая на лестницу

Черт. 1

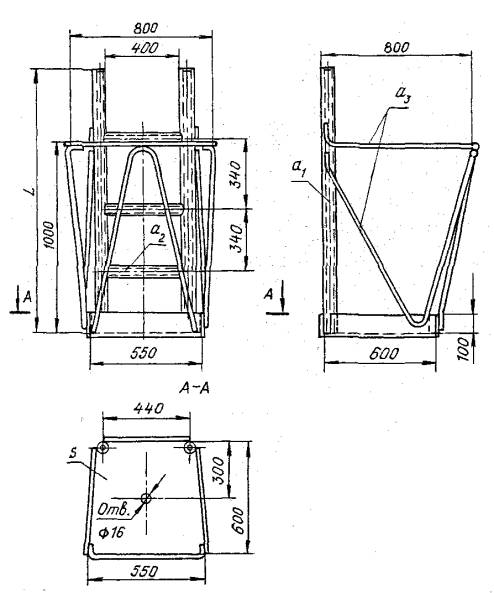

Площадка монтажная ПА-I, навешиваемая на лестницу

Черт. 2

Таблица

Размеры, мм

Наименование

Обозначение

Номер чертежа

Сечение

L, не более

Толщина листа рабочего настила, S

стойка, а1

ступень, а2

элемент ограждения, а3

наимено­вание

размер

наимено­вание

размер

наимено­вание

размер

Площадка монтажная стальная

ПС-I

1

Уголок по ГОСТ-3509-72*

40×40×4

Круг по ГОСТ 2590-71*

Ø 16

Kруг по ГОСТ 2590-71*

Ø 10

1500

1,5

Площадка монтажная алюминиевая

ПА-I

2

Труба по ГОСТ 18432-79*

Ø 40×2,5

Труба по ГОСТ 18432-79*

Ø 25×3

Круг по ГОСТ 21488-76*

Ø 12

1500

2,0

2.6. Конструкция узлов навески площадок должна быть определена рабочими чертежами, стандартами и техническими условиями на площадки конкретных конструкций. При этом в крюках навески должен быть предусмотрен фиксатор, препятствующий самопроизвольному выходу крюков из гнезд их крепления в рабочем положении площадки.

2.7. Рабочий настил площадки должен иметь шероховатую (нескользкую) поверхность.

2.8. Для обеспечения стока воды с настила площадки в середине настила должно быть отверстие диаметром 16 мм.

2.9. Несущие элементы площадок должны быть рассчитаны согласно ГОСТ 24258-80.

2.10. Ограждение площадки следует рассчитывать на сосредоточенную нормативную нагрузку 400 Н (40 кгс). При расчете величину прогиба от нагрузки и изменение формы конструктивных элементов ограждения учитывать не следует.

Коэффициент надежности следует принимать равным 1,2.

2.11. Стальные детали алюминиевой площадки (при наличии таковых) должны иметь покрытие, исключающее возможность образования электропары между алюминиевыми и стальными деталями.

2.12. Для стальных площадок, применяемых в климатических районах с расчетными температурами минус 40°С и выше, необходимо применять полуспокойные и спокойные стали марок ВСт3пс6 и ВСт3сп5 по ГОСТ 380-71*; для площадок, применяемых в климатических районах с расчетными температурами ниже минус 40°С, - низколегированные стали марок 09Г2С-15, 15ХСНД-15 по ГОСТ 19281-73 и ГОСТ 19282-73.

Для алюминиевых площадок следует применять сплавы марок АМг6 и 1915 по ГОСТ 4784-74*.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер документа

Водящий номер сопроводи­тельного документа и дата

Подпись

Дата

измененных

новых

аннулированных
