Государственное санитарно-эпидемиологическое
нормирование Российской Федерации

УТВЕРЖДЕНО

Председатель Госкомсанэпиднадзора России

Главный государственный санитарный врач

Российской Федерации

Е.Н. Беляев

8 июня 1996 г.

МУК 4.1.0.457-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций тиофенола в воздухе рабочей зоны

С₆Н₅SН М. м. 110,17

Тиофенол - бесцветная прозрачная жидкость с резким запахом. Т_кип. - 168 - 169 °С (при 760 мм рт. ст.). Плотность жидкости при 25 °С - 1,077 г/см³. Плохо растворим в воде, растворим в спирте, толуоле, гексане и других органических растворителях.

В воздухе находится в виде паров.

Обладает раздражающим действием на слизистые оболочки.

ПДК в воздухе - 0,2 мг/м³.

Характеристика метода

Метод основан на использовании газожидкостной хроматографии с применением пламенно-ионизационного детектора.

Отбор проб производится с концентрированием на сорбционной трубке.

Нижний предел измерения тиофенола в хроматографируемом объеме - 0,1 мкг.

Нижний предел измерения тиофенола в воздухе - 0,1 мг/м³ (при отборе 1 л воздуха).

Диапазон измеряемых концентраций тиофенола в воздухе - от 0,1 до 2 мг/м³.

Суммарная погрешность измерения не превышает ± 20 %.

Время выполнения измерений, включая отбор пробы, не превышает 10 мин.

Приборы, аппаратура, посуда

Хроматограф с пламенно-ионизационным

детектором

Интегратор

Колонка стеклянная, длиной 1 м,

внутренним диаметром 2,5 мм

Трубка из нержавеющей стали, длиной

5 см, внутренним диаметром 5 мм

Аспирационное устройство

Весы аналитические типа ВЛА или ВЛР

Колбы мерные, вместимостью 25 и 50 мл ГОСТ 1770-74

Пипетки, вместимостью 1, 5, 10 мл ГОСТ 20292-74

Микрошприц «Газохром 101» МИ 485-84

Реактивы, растворы, материалы

Тиофенол, содержание основного вещества - 98 %

Гексан.ч. ТУ 6-09-3375-78

Хроматон N-AW, фракция 0,2 - 0,25 мм,

пропитанный 15 % SE-30 - насадка

хроматографической колонки («Хемапол», ЧСФР)

Тенакс ГХ, фракция 0,1 - 0,2 мм,

насадка сорбционной трубки

Газообразные (в баллонах с редуктором)

азот ГОСТ 9293-74

водород ГОСТ 3022-80

воздух ГОСТ 11882-73

Стандартный раствор № 1 тиофенола готовят в мерной колбе, вместимостью 25 мл. Взвешивают колбу с 5 - 10 мл гексана, вносят 1 - 2 капли вещества, колбу закрывают пробкой и снова взвешивают. По разности взвешиваний определяют навеску вещества. Раствор в колбе доводят до метки гексаном и вычисляют содержание вещества в 1 мл раствора.

Отбор пробы воздуха

Воздух с объемным расходом 0,2 л/мин аспирируют через сорбционную трубку. По окончании аспирации трубку заглушками с обоих концов. Пробу можно хранить в течение 1 дня.

Для определения 1/2 ПДК достаточно отобрать 1 л воздуха.

Подготовка к измерению

Сорбционную трубку заполняют насадкой, помещают в испаритель хроматографа и кондиционируют в токе азота в течение 3 ч. Трубку закрывают заглушками в обоих концов.

Хроматографическую колонку заполняют с использованием вакуумного насоса готовой насадкой. Колонку кондиционируют в токе азота путем последовательного прогрева при температурах 100, 200, 300 °С в течение 5 ч при каждой температуре.

Количественный анализ вещества проводят методом абсолютной калибровки. Для этого готовят градуировочные растворы, с концентрациями 0,1; 0,2; 0,4; 1,0 и 2,0 мг/мл путем соответствующего разбавления стандартного раствора № 1 гексаном. Градуировочные растворы устойчивы в течение 3 дней.

Проводят анализ градуировочных растворов, для чего по 1 мкл каждого раствора вводят с помощыр микрошприца на насадку сорбционной трубки.

Условия хроматографирования градуировочных растворов и анализируемых проб:

температура термостата колонки 20 °С;

температура испарителя 250 °С;

температура детектора 200 °С;

скорость потока газа-носителя 30 мл/мин;

скорость потока водорода 30 мл/мин;

скорость потока воздуха 300 мл/мин;

скорость движения диаграммной ленты 360 мм/ч.

Отвинчивают крышку испарителя и быстро вводят сорбционную трубку. Через 2 мин включают нагрев термостата колонок до 100 °С. Время выхода тиофенола составляют 4 мин. Определяют площадь пика анализируемого вещества с помощью интегратора. Проводят не менее 5 определений для каждого стандартного раствора, вычисляют средние значения и строят градуировочную кривую зависимости площади пика от количества компонента в пробе (мкг). Для определения степени десорбции компонента с сорбционной трубки проводят анализ стандартных растворов в тех же условиях путем внесения 1 мкл жидкой пробы непосредственно в испаритель. Степень десорбции составляет не менее 90 %.

Проведение измерения

Сорбционную трубку с отобранной пробой помещают в испаритель и проводят анализ в тех же условиях, что и анализ градуировочных смесей. Записывают хроматограмму, вычисляют площадь пика и по градуировочному графику находят количество анализируемого вещества в пробе (мкг).

Расчет концентрации

Концентрацию тиофенола (С) в воздухе (мг/м³) вычисляют по формуле:

а - количество тиофенола в пробе, найденное по градуировочному графику, мкг;

V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны НИИ медицины труда РАМН, г. Москва РГМУ им. Н.И. Пирогова, санитарно-гигиеническим институтом, г. Санкт-Петербург.

Приложение 1

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт. ст.)

проводят по формуле

V_t - объем воздуха, отобранный для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V₂₀ следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить V_t на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

Давление Р, кПа/мм рт. ст.
°С	97,33/730	97,86/734	98,4/738	98,93/742	99,46/746	100/750	100,53/754	101,06/758	101,33/760	101,86/764
-30	1,1582	1,1646	1,1709	1,1772	1,1836	1,1899	1,1963	1,2026	1,2058	1,2122
-26	1,1393	1,1456	1,1519	1,1581	1,1644	1,1705	1,1768	1,1831	1,1862	1,1925
-22	1,1212	1,1274	1,1336	1,1396	1,1458	1,1519	1,1581	1,1643	1,1673	1,1735
-18	1,1036	1,1097	1,1158	1,1218	1,1278	1,1338	1,1399	1,1460	1,1490	1,1551
-14	1,0866	1,0926	1,0986	1,1045	1,1105	1,1164	1,1224	1,1284	1,1313	1,1373
-10	1,0701	1,0760	1,0819	1,0877	1,0986	1,0994	1,1053	1,1112	1,1141	1,1200
-6	1,0540	1,0599	1,0657	1,0714	1,0772	1,0829	1,0887	1,0945	1,0974	1,1032
-2	1,0385	1,0442	1,0499	1,0556	1,0613	1,0669	1,0726	1,0784	1,0812	1,0869
0	1,0309	1,0366	1,0423	1,0477	1,0535	1,0591	1,0648	1,0705	1,0733	1,0789
+2	1,0234	1,0291	1,0347	1,0402	1,0459	1,0514	1,0571	1,0627	1,0655	1,0712
+6	1,0087	1,0143	0,0198	1,0253	1,0309	1,0363	1,0419	1,0475	1,0502	1,0557
+10	0,9944	0,9999	0,0054	1,0108	1,0162	1,0216	1,0272	1,0326	1,0353	1,0407
+14	0,9806	0,9860	0,9914	0,9967	1,0027	1,0074	1,0128	1,0183	1,0209	1,0263
+18	0,9671	0,9725	0,9778	0,9830	0,9884	0,9936	1,9989	1,0043	1,0069	1,0122
+20	0,9605	0,9658	0,9711	0,9783	0,9816	0,9868	0,9921	0,9974	1,0000	1,0053
+22	0,9539	0,9592	0,9645	0,9696	0,9749	0,9800	0,9853	0,9906	0,9932	1,9985
+24	0,9475	0,9527	0,9579	0,9631	0,9683	0,9735	0,9787	0,9839	0,9865	1,9917
+26	0,9412	0,9464	0,9516	0,9566	0,9618	0,9669	0,9721	0,9773	0,9799	1,9851
+28	0,9349	0,9401	0,9453	0,9503	0,9555	0,9605	0,9657	0,9708	0,9734	1,9785
+30	0,9288	0,9339	0,9391	0,9440	0,9432	0,9542	0,9594	0,9645	0,9670	0,9723
+34	0,9167	0,9218	0,9268	0,9318	0,9368	0,9418	0,9468	0,9519	0,9544	0,9595
+38	0,9049	0,9099	0,9149	0,9199	0,9248	0,9297	0,9347	0,9397	0,9421	0,9471

Приложение 3

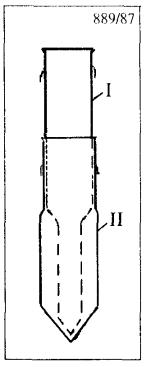

Рис. 1

Ловушка-концентратор.

Общий вид.

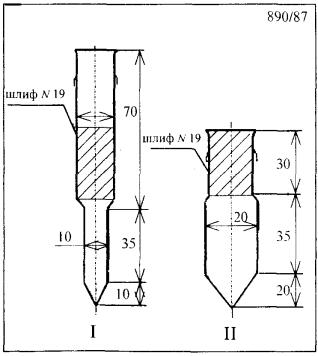

Рис. 2

Ловушка-концентратор.

Приложение 4

Вещества, определяемые по ранее утвержденным методическим указаниям

Название вещества	Методические указания
1. Аммоний винно-кислый кислый	Методические указания на фотометрическое определение аммиака: Сб. МУ в. 1 - 5. - М., 1981. - 58 с. К = 9,82
Аммоний винно-кислый	Методические указания на фотометрическое определение аммиака: Сб. МУ в. 1 - 5. - М., 1981 - 58 с. К = 5,41
2. Калий винно-кислый Калий виннокислый кислый	Методические указания по измерению концентраций сульфата калия, калийной магнезии и хлорида калия в воздухе рабочей зоны: Сб. МУ, в. 22. - М., 1988 - 182 с. К = 2,9 и 4,82
3. Калий сурьмоксид винно-кислый	Методические указания по полярографическому измерению концентраций сурьмы в воздухе рабочей зоны: Сб. МУ, в. 8. - М., 1983. - 90 с. К = 2,66
4. Натрий винно-кислый кислый	Методические указания по измерению концентраций натрия сульфата в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии: Сб. МУ, в. 21. - М., 1986 - 135с. К = 7,48
Натрий винно-кислый	Методические указания по измерению концентраций натрия сульфата в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии: Сб. МУ, в. 21. - М., 1986 - 135 с. К = 4,22
Калий-натрий винно-кислый	Методические указания по измерению концентраций натрия сульфата в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии: Сб. МУ, в. 21. - М., 1986. - 135 с. К = 3,39
5. Полиметилмочевина	Методические указания по гравиметрическому определению пыли в воздухе рабочей зоны и в системах вентиляционных установок: Сб. МУ, в. 1 - 5. - М., 1981. - 235 с.
6. Трифторметансульфофторид (фторангидрид трифторметан сульфокислоты)	Методические указания на фотометрическое определение фторорганических соединений: Сб. МУ, в. 1 - 5. - М. 1981. - 187 с. К = 2
7. Хлоргидрат изонипекотиновой кислоты	Методические указания на фотометрическое определение диэтиламина в воздухе: Сб. МУ, в. 1 - 5. - М., 1981. - 123 с. Отбор проб на фильтр со скоростью 2 л/мин.
