Карта трудового процесса

Укрепление откосов насыпей
и выемок засевом трав

КТП-7.02-2002

Издание второе, переработанное и дополненное

(Выпуск 7)

Москва, 2002 г.

Сборник карт трудовых процессов на строительство, ремонт и содержание автомобильных дорог. Выпуск 7. М.: Центроргтруд, 2002.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на строительстве, ремонте и содержании автомобильных дорог.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при строительстве, ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Подготовка и условия выполнения процесса. 2

3. Исполнители, предметы и орудия труда. 2

4. Технология и организация процесса. 3

5. Приемы труда. 5

Карта
трудового процесса

Укрепление откосов насыпей и выемок засевом трав

Разработана ГП

Центроргтруд

Росавтодора

КТП-7.02-2002

(Е2-1-44; 1, 4 - 8б)

Взамен

КТ-4.20.90

1. Область и эффективность применения карты

1.1. Карта предназначена для организации труда рабочих при укреплении откосов насыпей и выемок засевом трав экскаватором ЭО-4111Б вместимостью ковша 0,8 м³, оборудованным драглайном.

1.2. Показатели производительности труда:

№ п/п	Наименование показателей	Единица измерения	Величина показателей
№ п/п	Наименование показателей	Единица измерения	по ЕНиР	по карте
1.	Выработка на 1 чел.-день	м²	607	709
2.	Затраты труда на укрепление 1000 м² откосов	чел.-час	13,18	11,29

Примечание: В затраты труда по карте включено время на подготовительно-заключительные работы - 5 % и отдых - 10 %.

Снижение затрат труда и повышение выработки рабочих на 16,7 % достигается за счет совмещения машинистом экскаватора рабочих операций.

2. Подготовка и условия выполнения процесса

2.1. Укрепление откосов засевом трав следует производить после ликвидации всех временных въездов и съездов с земляного полотна и окончания планировочных работ.

2.2. При укреплении откосов засевом трав планировочные работы должны выполняться с обязательной нарезкой борозд глубиной 10 - 15 см, параллельных бровке земляного полотна.

2.3. До начала работ по укреплению откосов засевом трав необходимо:

выполнить разбивочные работы с закреплением линии движения экскаватора по насыпи или верху выемки (2,5 - 2,8 м от бровки до края гусеницы);

завести недостающее для покрытия откосов количество растительного грунта;

переместить бульдозером валики растительного грунта непосредственно к подошве насыпи или началу откоса выемки;

приготовить и завезти на участок работ семена трав, применяемых в данной местности биологических составов;

приготовить и завести на участок работ смеси минеральных удобрений (в день посева);

протарировать сеялки агрегата и дозаторов минеральных удобрений на заданные нормы высева.

2.4. Количество грунта, уложенного в валики вдоль подошвы насыпи, должно соответствовать толщине растительного слоя, распределенного по откосу.

2.5. Недостающее количество грунта, завезенное с заболоченных или заторфованных участков, необходимо предварительно нейтрализовать известью (0,5 - 1 % по массе).

2.6. Состав травосмеси определяется проектом производства работ в зависимости от природных условий и свойств грунтов, слагающих откосы.

2.7. Для повышения приживаемости семян и лучшего их произрастания рекомендуется применять минеральные удобрения, состоящие из смеси фосфорных, азотных и калийных солей.

2.8. Перед укладкой растительного слоя на откосы выемок, разработанных в плотных глинистых грунтах, откосы разрыхляются на глубину 0,1 - 0,15 см рыхлителем, смонтированном на стреле экскаватора-планировщика. При планировке откосов ковшом драглайна дополнительного рыхления поверхности откосов не требуется.

2.9. При заправке посевного агрегата семенами и минеральными удобрениями, а также в перерывах между работой, последний должен находиться на расстоянии не менее 1,0 - 1,5 м от бровки откоса.

2.10. Работы следует выполнять в соответствии со СНиП III-4-80, СНиП 12-03-2001, Правилами и инструкциями по охране труда.

3. Исполнители, предметы и орудия труда

3.1. Исполнители.

1.	Машинист экскаватора	6 разряд (М₁)	1
2.	Помощник машиниста экскаватора	5 разряд (М₂)	1

При необходимости увлажнения грунта в процессе работ водители поливомоечных машин работают по отдельному наряду (путевому листу).

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

№ п/п	Наименование	Кол-во
1	2	3
1.	Экскаватор-драглайн ЭО-4111Б	1
2.	Сменное навесное оборудование к экскаватору:
	ковш драглайна со сплошной режущей кромкой	1
	планировочная рама (изготовляется в мастерской)	1
	посевной агрегат АДТС-2	1
3.3. Спецодежда и спецобувь
1.	Комбинезон хлопчатобумажный	2
2.	Галоши диэлектрические (дежурные)	2 пары
3.	Перчатки диэлектрические (дежурные)	2 пары

3.4. Расход материалов на укрепление 1000 м² откосов засевом трав:

земля растительная, м³............................................................................................................................................... 158

семена трав, кг.................................................................................................................. 27

удобрения, кг.................................................................................................................... 34

В том числе:

фосфорные.................................................................................................................. 15 - 30

азотные........................................................................................................................ 10 - 20

калийные..................................................................................................................... 15 - 20

4. Технология и организация процесса

4.1. Откосы укрепляют засевом трав в следующей технологической последовательности (график 1 - 3):

покрытие откоса растительным грунтом;

замена ковша драглайна планировочной рамой;

разравнивание растительного грунта на откосе;

замена планировочной рамы посевным агрегатом и заправка его семенами трав и минеральными удобрениями;

посев семян трав на откосе; замена посевного агрегата ковшом драглайна.

4.2. Работы рекомендуется выполнять экскаватором-драглайном ЭО-4111Б с использованием сменного навесного оборудования: ковша со сплошной режущей кромкой, планировочной рамы и посевного агрегата.

Укрепление откосов насыпей и выемок засевом трав

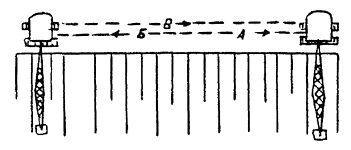

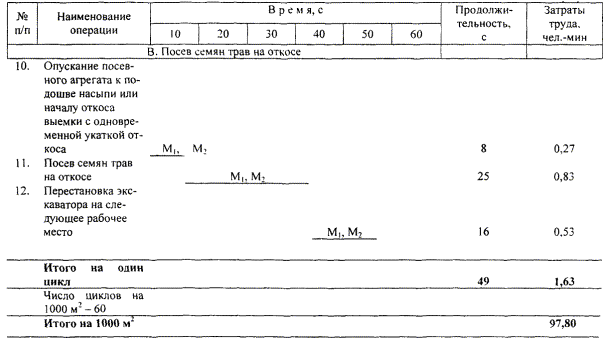

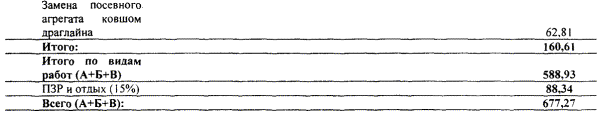

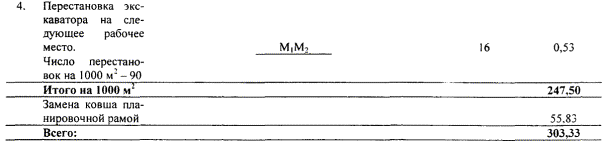

4.3. График трудового процесса

График 1

График 2

График 3

5. Приемы труда

А. Покрытие откоса растительности грунтом

№ п/п	Наименование операций	Характеристика приемов труда
1	2	3
1.	Опускание ковша	До начала операции М₁ устанавливает экскаватор на рабочее место (не ближе 0,5 м от бровки земляного полотна) и опускает ковш драглайна к подошве насыпи или началу откоса выемки для набора растительного грунта из валика. М₂ следит за работой экскаватора и состоянием подошвы и откоса насыпи (выемки)
2.	Набор грунта в ковш экскаватора	М₁ заглубляет ковш в валик растительного грунта и, не разрушая подошвы насыпи (откоса выемки), набирает грунт. М₂ следит за работой экскаватора и состоянием подошвы и откоса насыпи (выемки).
3.	Подъем ковша и распределение растительного грунта по откосу.	М₁, поднимая ковш, распределяет растительный грунт по откосу снизу вверх. М₂ следит за работой экскаватора и сохранностью откоса земляного полотна (выемки).
4.	Перестановка экскаватора на следующее рабочее место	После распределения по откосу растительного грунта (в пределах зоны действия стрелы экскаватора) М₁ перемещает экскаватор на следующее рабочее место. М₂ следит за технической исправностью экскаватора и соблюдением правил техники безопасности.

Б. Разравнивание растительного грунта на откосе

№ п/п	Наименование операций	Характеристика приемов труда
1	2	3
5.	Опускание планировочной рамы	М₁ опускает планировочную раму к подошве насыпи или началу откоса выемки, следит за ее положением. М₂ следит за работой экскаватора и сохранностью откоса земляного полотна.
6.	Грубая планировка растительного слоя на откосе	М₁, убедившись в правильном положении рамы после ее опускания на грунт, протягивает раму вверх по откосу.
7.	Вторичное опускание планировочной рамы	М₁ вторично опускает планировочную раму к подошве насыпи или началу откоса выемки, следит за ее положением. М₂ следит за сохранностью откоса и исправной работой экскаватора.
8.	Окончательная планировка растительного слоя на откосе	М₁ вторично планирует растительный грунт по откосу, передвигая раму по предыдущему следу. М₂ следит за работой экскаватора и качеством планирования растительного слоя грунта.
9.	Перестановка экскаватора на следующее рабочее место	Закончив планировку, М₁ перемещает экскаватор на 1,5 - 2,0 м вперед по захватке с таким расчетом, чтобы следующий участок планировки перекрывал предыдущий след на 1/3. М₂ следит за технической исправностью экскаватора и соблюдением техники безопасности.

В. Посев семян трав на откосе

№ п/п	Наименование операций	Характеристика приемов труда
1	2	3
10.	Опускание посевного агрегата к подошве насыпи или началу откоса выемки с одновременной укаткой откоса	М₁ плавно, без рывков и ударов, опускает посевной агрегат по откосу к подошве насыпи или началу откоса выемки. М₂ следит за работой экскаватора и положением посевного агрегата на откосе.
11.	Посев семян трав на откосе	После остановки посевного агрегата у подошвы насыпи (выемки) М₁ начинает плавно перемещать его вверх по откосу. М₂ обслуживает посевной агрегат и следит за внесением в грунт смеси минеральных удобрений и семян трав.
12.	Перемещение экскаватора на следующее рабочее место	После подъема посевного агрегата М₁ перемещает экскаватор и переставляет посевной агрегат вперед по захватке на расстояние, обеспечивающее перекрытие предыдущего следа последующим на 15 - 20 см. М₂ следит за технической исправностью посевного агрегата и экскаватора.

Примечание. Работы по замене ковша драглайна планировочной рамой и посевным агрегатом, а также заправке посевного агрегата семенами трав и минеральными удобрениями выполняются М₁ и М₂ в технологические перерывы. Трудозатраты приведены в графике трудового процесса.
