ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ ПРИ МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА БУРЕНИЕ СКВАЖИН И ПОГРУЖЕНИЕ СТАЛЬНЫХ ТРУБ
ДЛЯ КРЕПЛЕНИЙ ТРАНШЕЙ И КОТЛОВАНОВ
АРХ. № 8514
МОСКВА 1983
Технологическая карта разработана проектно-технологическим отделом треста Мосоргстрой (А.И. Абрамович, А.П. Смирнов), согласована с Управлением подготовки производства Главмосстроя, трестом Мосфундаментспецстрой.
Технологическая карта рекомендована к внедрению в строительном производстве.
СОДЕРЖАНИЕ
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Технологическая карта (ТК) составлена на производство работ по бурению скважин и погружению стальных труб для креплений траншей и котлованов на строительных объектах Главмосстроя.
1.2. В состав работ, рассматриваемых технологической картой, входят:
планировка территории;
геодезическая разбивка осей труб и мест бурения;
монтаж установки над местом бурения;
установка первого шнека;
бурение скважины;
последовательное наращивание шнеков;
подъем шнеков с отсоединением;
погружение обсадных стальных труб;
перемещение станка по ходу работ.
1.3. Технологическая карта предназначена для составления проектов производства работ (ППР) и с целью ознакомления рабочих и ИТР с правилами производства работ и организацией труда рабочих.
1.4. При привязке технологической карты к конкретному объекту и условиям строительства уточняются схемы производства работ, объемы работ, калькуляция затрат труда, приспособления и средства механизации.
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА
2.1. До начала работ по бурению скважин и погружению стальных труб должны быть:
получены все необходимые документы на право производства работ;
выполнена планировка площадки;
выполнена геодезическая разбивка осей труб и мест бурения;
обозначены и отшурфлены находящиеся в зоне работы действующие подземные коммуникации;
ограждена территория строительной площадки;
завезены на стройплощадку механизмы, оборудование и материалы;
подготовлена площадка под буровую установку.
Бурение скважин и погружение стальной трубы

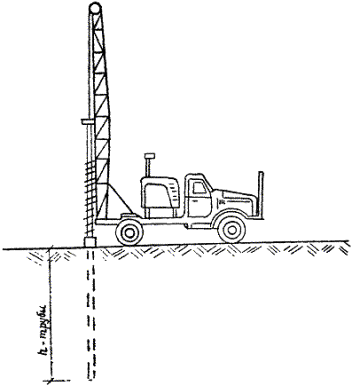

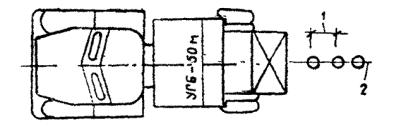

2.2.. Установить буровую установку УГБ-50 м (лист 1) над местом расположения скважины и запустить двигатель бурового агрегата.
2.3. Поднять мачту буровой установки, установив ее вертикально, поддомкратить и закрепить защитными хомутами.
2.4. Поднять и установить первый шнек и шпиндель, проверить надежность соединения коронки со шнеком, откопать приямок в месте расположения скважин и опустить вращатель.
2.5. В начале бурения скважины:
погружение первого шнека производить на малых оборотах вращения с целью предотвращения искривления скважины (отклонение от ее вертикали);
после погружения первого шнека в грунт остановить вращение шнековой колонны.
2.6. Для продолжения бурения скважины поднять вращатель на высоту шнека (1,7 - 1,8 м), установить очередной шнек на хвостовик шнековой колонны, соединить шнек между собой запорным «пальцем», обязательно застропив его фиксатором, а затем для соединения головки шпинделя вращателя с хвостовиком шнека вручную опустить вращатель и повернуть шпинделевую головку.
2.7. Включить вращатель и продолжить бурение на 2 - 3 скорости, отбрасывая при этом грунт, подаваемый шнековой колонкой из устья скважины.
2.8. После достижения глубины скважины, соответствующей проекту, бурение остановить.
2.9. Произвести подъем шнековой колонны, выполняя следующие операции:
прекратить подачу вниз шнековой колонны и в течение 2 - 5 мин осуществлять ее свободное вращение (раскручивание);
остановить вращатель и поднять его на высоту 1,5 - 1,7 м;
соединить серьгу с хвостовиком шнековой колонны при помощи пальца с защелкой или болта, исключающих самопроизвольное соскакивание серьги с хвостовика шнековой колонны во время подъема и опускания ее на землю. Максимальное количество извлекаемых шнеков при подъеме шнековой колонны не должно быть больше четырех штук;
установить под поднятой частью шнеков колонны подкладную вилку, снять расположенный выше вилки пружинный фиксатор и выбить соединительный палец;
приподнять шнековую колонну на 10 - 20 см с одновременным производством ударов молотком по месту соединения шнеков в случае их заклинивания;
отсоединенную часть шнековой колонны отвести в сторону, а затем повторить все операции, упомянутые выше в п. 2.9, до полного извлечения колонны из скважины.
2.10. Поднять обсадную трубу, длина которой не должна превышать 12 м и установить ее вертикально над устьем скважины.
2.11. Произвести свободный спуск трубы в скважину, а затем произвести ее добавку до требуемой глубины ударной «бабой».
2.12. Наращивать обсадную трубу (при необходимости) следует путем подъема следующего звена и соединения его муфтой на резьбе или сваркой.
2.13. При невозможности добить колонну обсадных труб на требуемую глубину ударной бабой необходимо произвести углубление скважины ударно-канатным способом (подработка забоя скважины желонкой), а затем забивку колонны ударной бабой повторить.
2.14. Ударно-канатный способ бурения может потребоваться при проходке скважины и на меньшей глубине, чем 8,5 м, если в процессе вращательного бурения будет иметь место прихват шнеков в слабых, оплывающих или в слабоувлажненных глинах и суглинках.
2.15. Элементы консольных и распорных креплений из стальных труб Æ 219´12 мм, как в грунтах естественной влажности, так и в водонасыщенных, подбираются по табл. 1, 2, 3.

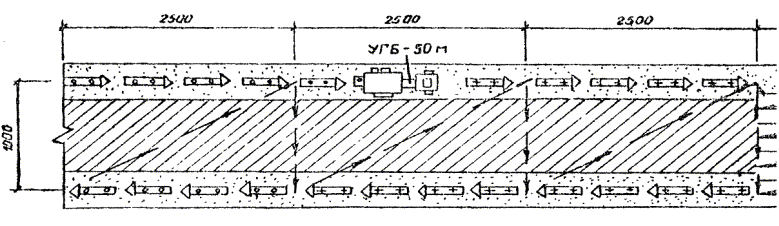

Схемы организации работ по бурению скважин и погружению стальных труб приведены на листах 2, 3.

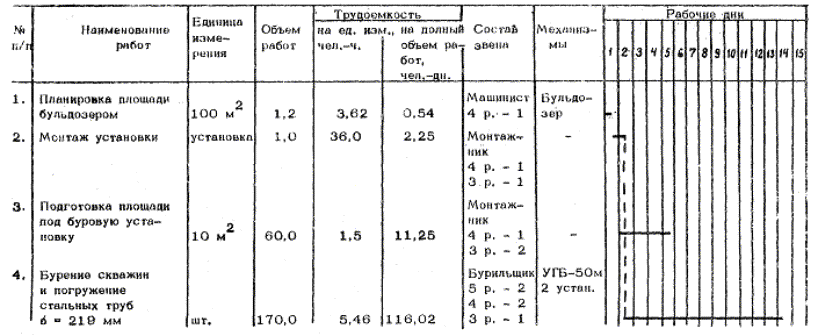

2.16. Бурение скважин и погружение стальных труб выполняется звеном рабочих, состав которого приведен в графике производства работ (приложение 1),
Калькуляция трудовых затрат приведена в приложении 2.
2.17. Операционный контроль качества работ по бурению скважин и погружению стальных груб (приложение 3) выполняется в соответствии с требованиями СНиП III-1-76 «Организация строительного производства», СНиП III-8-76 «Земляные сооружения», СНиП III-9-74 «Основания и фундаменты» и инструкции СН-47-74.
2.18. При производстве работ следует строго соблюдать требования СНиП III-4-80 «Техника безопасности в строительстве» и системы стандартов безопасности труда (ССБТ), а также руководство по эксплуатации установки УГБ-50 м.
3.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
на 1190 пог. м скважины (170 шт. труб)
Производительность в смену - 15 т.руб.
Затраты груда - 133,54 чел.-дн.
Стоимость затрат груда - 679,28 руб.
Потребность в машинах - 23,74 маш.-см.
4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
Потребность в стальных трубах Æ 219 мм, l = 7 м на 1190 пог. м скважины - 170 шт.
Подбор консольных креплений
|
Угол внутр. трения j° |
Объемный вес грунта, g т/м3 |
Шаг бурения (труба Æ 219´12), м |
Глубина бурения (полная длина трубы), м |
Глубина траншеи НТр, м |
Несущая способ. грунта sгр, кг/см2 |
||
|
1 |
25 |
1,6 |
1,0 |
5,6 |
2,5 |
1,0 |
|
|
2 |
25 |
1,8 |
1,0 |
5,6 |
2,5 |
1,0 |
|
|
3 |
25 |
1,6 |
1,0 |
5,6 |
2,5 |
1,5 |
|
|
4 |
30 |
1,6 |
1,2 |
5,6 |
2,5 |
1,5 |
|
|
5 |
35 |
1,6 |
1,5 |
5,6 |
2,5 |
1,5 |
|
|
6 |
40 |
1,6 |
1,8 |
5,6 |
2,5 |
1,5 |
|
|
7 |
25 |
1,8 |
1,0 |
5,6 |
2,5 |
1,5 |
|
|
8 |
30 |
1,8 |
1,2 |
5,6 |
2,5 |
1,5 |
|
|
9 |
35 |
1,8 |
1,5 |
5,6 |
2,5 |
1,5 |
|
|
10 |
40 |
1,8 |
1,8 |
5,6 |
2,5 |
1,5 |
|
|
11 |
30 |
2,0 |
1,10 |
5,6 |
2,5 |
1,5 |
|
|
12 |
35 |
2,0 |
1,2 |
5,6 |
2,5 |
1,5 |
|
|
13 |
40 |
2,0 |
1,5 |
5,6 |
1,5 |
1,5 |
|
|
14 |
30 |
2,1 |
1,0 |
5,6 |
2,5 |
1,5 |
|
|
15 |
35 |
2,1 |
1,2 |
5,6 |
2,5 |
1,5 |
|
|
16 |
40 |
2,1 |
1,5 |
5,6 |
2,5 |
1,5 |
|
|
17 |
25 |
1,6 |
1,0 |
5,6 |
2,5 |
2,0 |
|
|
18 |
25 |
1,8 |
1,0 |
5,6 |
2,5 |
2,0 |
|
|
19 |
25 |
1,6 |
1,0 |
5,6 |
2,5 |
2,5 |
|
|
20 |
30 |
1,6 |
1,7 |
5,6 |
2,5 |
2,5 |
|
|
21 |
35 |
1,6 |
1,5 |
5,6 |
2,5 |
2,5 |
|
|
22 |
40 |
1,6 |
1,8 |
5,6 |
2,5 |
2,5 |
|
|
23 |
25 |
1,8 |
1,0 |
5,6 |
2,5 |
2,5 |
|
|
24 |
30 |
1,8 |
1,2 |
5,6 |
2,5 |
2,5 |
|
|
25 |
35 |
1,8 |
1,5 |
5,6 |
2,5 |
2,5 |
|
|
26 |
40 |
1,8 |
1,8 |
5,6 |
2,5 |
2,5 |
|
|
27 |
30 |
2,0 |
1,0 |
5,6 |
2,5 |
2,5 |
|
|
28 |
35 |
2,0 |
1,2 |
5,6 |
2,5 |
2,5 |
|
|
29 |
40 |
2,0 |
1,5 |
5,6 |
2,5 |
2,5 |
|
|
30 |
30 |
2,1 |
1,0 |
5,6 |
2,5 |
2,5 |
|
|
31 |
35 |
2,1 |
1,2 |
5,6 |
2,5 |
2,5 |
|
|
32 |
40 |
2,1 |
1,5 |
5,6 |
2,5 |
2,5 |
|
|
33 |
35 |
1,6 |
1,0 |
6,0 |
3,0 |
1,0 |
|
|
34 |
40 |
1,6 |
1,2 |
6,0 |
3,0 |
1,0 |
|
|
35 |
40 |
1,8 |
1,2 |
6,0 |
3,0 |
1,0 |
|
|
36 |
40 |
2,0 |
1,00 |
6,0 |
3,0 |
1,0 |
|
|
37 |
40 |
2,1 |
1,00 |
6,0 |
3,0 |
1,0 |
|
|
38 |
35 |
1,6 |
1,00 |
6,3 |
3,0 |
1,5 |
|
|
39 |
40 |
1,6 |
1,20 |
6,3 |
3,0 |
1,5 |
|
|
40 |
40 |
1,8 |
1,20 |
6,3 |
3,0 |
1,5 |
|
|
41 |
40 |
2,0 |
1,00 |
6,3 |
3,0 |
1,5 |
|
|
42 |
40 |
2,1 |
1,00 |
6,3 |
3,0 |
1,5 |
|
|
43 |
35 |
1,6 |
1,00 |
6,3 |
3,0 |
2,0 |
|
|
44 |
40 |
1,6 |
1,20 |
6,3 |
3,0 |
2,0 |
|
|
45 |
40 |
1,8 |
1,20 |
6,3 |
3,0 |
2,0 |
|
|
46 |
40 |
2,0 |
1,00 |
6,3 |
3,0 |
2,0 |
|
|
47 |
40 |
2,1 |
1,00 |
6,3 |
3,0 |
2,0 |
|
|
48 |
35 |
1,6 |
1,00 |
6,3 |
3,0 |
2,5 |
|
|
49 |
40 |
1,6 |
1,20 |
6,3 |
3,0 |
2,5 |
|
|
50 |
40 |
1,8 |
1,20 |
6,3 |
3,0 |
2,5 |
|
|
51 |
40 |
2,0 |
1,00 |
6,3 |
3,0 |
2,5 |
|
|
52 |
40 |
2,1 |
1,00 |
6,3 |
3,0 |
2,5 |
|
Подбор элементов креплений с верхней распоркой
|
Угол внутр. трения j° |
Объемный вес грунта, g т/м3 |
Шаг бурения (труба Æ 219´12), м |
Глубина бурения (полная длина трубы), м |
Глубина траншеи НТр, м |
Несущая способ. грунта sгр, кг/см2 |
|
|
1 |
20 |
1,6 |
1,20 |
5,6 |
3,0 |
1,0 |
|
2 |
25 |
1,6 |
1,50 |
6,1 |
3,0 |
1,0 |
|
3 |
20 |
1,8 |
1,20 |
6,1 |
3,0 |
1,0 |
|
4 |
25 |
1,8 |
1,20 |
5,7 |
3,0 |
1,0 |
|
5 |
20 |
2,0 |
1,00 |
5,5 |
3,0 |
1,0 |
|
6 |
25 |
2,0 |
1,50 |
6,4 |
3,0 |
1,0 |
|
7 |
20 |
2,1 |
1,00 |
5,8 |
3,0 |
1,0 |
|
8 |
25 |
2,1 |
1,50 |
5,8 |
3,0 |
1,0 |
|
9 |
20 |
1,6 |
1,20 |
5,5 |
3,0 |
1,5 |
|
10 |
25 |
1,6 |
1,50 |
5,5 |
3,0 |
1,5 |
|
11 |
30 |
1,6 |
1,80 |
5,5 |
3,0 |
1,5 |
|
12 |
35 |
1,6 |
2,0 |
5,5 |
3,0 |
1,5 |
|
13 |
40 |
1,6 |
2,00 |
5,5 |
3,0 |
1,5 |
|
14 |
20 |
1,8 |
1,20 |
5,5 |
3,0 |
1,5 |
|
15 |
25 |
1,8 |
1,20 |
5,5 |
3,0 |
1,5 |
|
16 |
30 |
1,8 |
1,80 |
5,5 |
3,0 |
1,5 |
|
17 |
35 |
1,8 |
2,00 |
5,5 |
3,0 |
1,5 |
|
18 |
40 |
1,8 |
2,00 |
5,5 |
3,0 |
1,5 |
|
19 |
20 |
2,0 |
1,00 |
5,5 |
3,0 |
1,5 |
|
20 |
25 |
2,0 |
1,5 |
5,5 |
3,0 |
1,5 |
|
21 |
30 |
2,0 |
1,50 |
5,5 |
3,0 |
1,5 |
|
22 |
35 |
2,0 |
2,0 |
5,5 |
3,0 |
1,5 |
|
23 |
40 |
2,0 |
2,00 |
5,5 |
3,0 |
1,5 |
|
24 |
20 |
2,1 |
1,00 |
5,5 |
3,0 |
1,5 |
|
25 |
25 |
2,1 |
1,20 |
5,5 |
3,0 |
1,5 |
|
26 |
30 |
2,1 |
2,00 |
5,5 |
3,0 |
1,5 |
|
27 |
35 |
2,1 |
2,00 |
5,5 |
3,0 |
1,5 |
|
28 |
40 |
2,1 |
2,00 |
5,5 |
3,0 |
1,5 |
|
29 |
20 |
1,6 |
1,20 |
5,5 |
3,0 |
2,0 |
|
30 |
25 |
1,8 |
1,20 |
5,5 |
3,0 |
2,0 |
|
31 |
20 |
2,0 |
1,00 |
5,5 |
3,0 |
2,0 |
|
32 |
20 |
2,1 |
1,00 |
5,5 |
3,0 |
2,0 |
|
33 |
20 |
1,6 |
1,20 |
5,5 |
3,0 |
2,5 |
|
34 |
25 |
1,8 |
1,20 |
5,5 |
3,0 |
2,5 |
|
35 |
20 |
2,0 |
1,00 |
5,5 |
3,0 |
2,5 |
|
36 |
20 |
2,1 |
1,00 |
5,5 |
3,0 |
2,5 |
|
37 |
25 |
1,6 |
1,0 |
6,2 |
3,5 |
1,0 |
|
38 |
25 |
1,8 |
1,20 |
6,3 |
3,5 |
1,0 |
|
39 |
25 |
2,0 |
1,00 |
6,4 |
3,5 |
1,0 |
|
40 |
25 |
1,6 |
1,00 |
6,0 |
3,5 |
1,5 |
|
41 |
25 |
1,8 |
1,00 |
6,0 |
3,5 |
1,5 |
|
42 |
25 |
2,0 |
1,00 |
6,0 |
3,5 |
1,5 |
|
43 |
30 |
2,1 |
1,00 |
6,0 |
3,5 |
1,5 |
|
44 |
25 |
1,6 |
1,00 |
6,0 |
3,5 |
2,0 |
|
45 |
25 |
1,8 |
1,00 |
6,0 |
3,5 |
2,0 |
|
46 |
25 |
2,0 |
1,00 |
6,0 |
3,5 |
2,0 |
|
47 |
30 |
2,1 |
1,00 |
6,0 |
3,5 |
2,0 |
|
48 |
25 |
1,6 |
1,00 |
6,0 |
3,5 |
2,5 |
|
49 |
25 |
1,8 |
1,00 |
6,0 |
3,5 |
2,5 |
|
50 |
25 |
2,0 |
1,00 |
6,0 |
3,5 |
2,5 |
|
51 |
30 |
2,1 |
1,00 |
6,0 |
3,5 |
2,5 |
|
52 |
40 |
1,5 |
1,50 |
6,6 |
4,0 |
1,0 |
|
53 |
35 |
1,8 |
1,20 |
6,7 |
4,0 |
1,0 |
|
54 |
40 |
2,0 |
1,20 |
6,8 |
4,0 |
1,0 |
|
55 |
35 |
2,1 |
1,00 |
7,0 |
4,0 |
1,0 |
|
56 |
35 |
1,6 |
1,20 |
6,5 |
4,0 |
1,5 |
|
57 |
40 |
1,8 |
1,20 |
6,5 |
4,0 |
1,5 |
|
58 |
35 |
2,0 |
1,20 |
6,5 |
4,0 |
1,5 |
|
59 |
40 |
2,1 |
1,20 |
6,5 |
4,0 |
1,5 |
|
60 |
35 |
1,6 |
1,20 |
6,5 |
4,0 |
2,0 |
|
61 |
35 |
1,8 |
1,20 |
6,5 |
4,0 |
2,0 |
|
62 |
40 |
2,0 |
1,20 |
6,5 |
4,0 |
2,0 |
|
63 |
35 |
2,1 |
1,00 |
6,5 |
4,0 |
2,0 |
|
64 |
35 |
1,6 |
1,20 |
6,5 |
4,0 |
2,5 |
|
65 |
35 |
2,1 |
1,00 |
6,5 |
4,0 |
2,5 |
|
66 |
40 |
1,6 |
1,00 |
7,0 |
4,5 |
1,0 |
|
67 |
40 |
1,8 |
1,00 |
7,7 |
4,5 |
1,0 |
|
68 |
40 |
2,0 |
1,00 |
7,3 |
4,5 |
1,0 |
|
69 |
40 |
2,1 |
1,00 |
7,4 |
4,5 |
1,0 |
|
70 |
40 |
1,6 |
1,00 |
7,0 |
4,5 |
1,5 |
|
71 |
40 |
2,1 |
1,00 |
7,0 |
4,5 |
1,5 |
|
72 |
40 |
1,6 |
1,00 |
7,0 |
4,5 |
2,0 |
|
73 |
40 |
1,8 |
1,00 |
7,0 |
4,5 |
2,0 |
|
74 |
40 |
2,0 |
1,00 |
7,0 |
4,5 |
2,0 |
|
75 |
40 |
2,1 |
1,00 |
7,0 |
4,5 |
2,0 |
|
76 |
40 |
1,6 |
1,00 |
7,0 |
4,5 |
2,5 |
|
77 |
40 |
1,8 |
1,00 |
7,0 |
4,5 |
2,5 |
|
78 |
40 |
2,0 |
1,00 |
7,0 |
4,5 |
2,5 |
|
79 |
40 |
2,1 |
1,00 |
7,0 |
4,5 |
2,5 |
Подбор элементов креплений со средней распоркой
|
Угол внутр. трения j° |
Объемный вес грунта, g т/м3 |
Шаг бурения (труба Æ 219´12), м |
Глубина бурения (полная длина трубы), м |
Глубина траншеи НТр, м |
Несущая способ. грунта sгр, кг/см2 |
|
|
1 |
20 |
1,6 |
1,50 |
9,7 |
5,0 |
1,0 |
|
2 |
25 |
1,8 |
1,80 |
10,1 |
5,0 |
1,0 |
|
3 |
30 |
2,0 |
2,00 |
9,9 |
5,0 |
1,0 |
|
4 |
30 |
2,1 |
2,0 |
10,1 |
5,0 |
1,0 |
|
5 |
20 |
1,6 |
1,50 |
8,7 |
5,0 |
1,5 |
|
6 |
25 |
1,8 |
1,80 |
9,0 |
5,0 |
1,5 |
|
7 |
30 |
2,0 |
2,00 |
8,9 |
5,0 |
1,5 |
|
8 |
30 |
2,1 |
2,00 |
9,0 |
5,0 |
1,5 |
|
9 |
25 |
1,8 |
1,80 |
7,8 |
5,0 |
2,0 |
|
10 |
30 |
2,1 |
2,00 |
7,8 |
5,0 |
2,0 |
|
11 |
20 |
1,6 |
1,50 |
7,5 |
5,0 |
2,5 |
|
12 |
40 |
2,1 |
2,00 |
7,5 |
5,0 |
2,5 |
|
13 |
20 |
1,6 |
1,20 |
9,9 |
5,5 |
1,0 |
|
14 |
25 |
1,8 |
1,50 |
10,4 |
5,5 |
1,0 |
|
15 |
20 |
1,8 |
1,20 |
9,3 |
5,5 |
1,5 |
|
16 |
20 |
1,8 |
1,20 |
8,1 |
5,5 |
2,0 |
|
17 |
20 |
1,6 |
1,20 |
8,0 |
5,5 |
2,5 |
|
18 |
20 |
1,8 |
1,00 |
10,5 |
6,0 |
1,0 |
|
19 |
40 |
2,1 |
2,00 |
9,6 |
6,0 |
1,5 |
|
20 |
20 |
1,6 |
1,00 |
8,5 |
6,0 |
2,0 |
|
21 |
25 |
2,1 |
1,00 |
8,5 |
6,0 |
2,5 |
|
22 |
25 |
1,8 |
1,00 |
10,8 |
6,5 |
1,0 |
|
23 |
40 |
1,6 |
2,00 |
9,9 |
6,5 |
1,5 |
|
24 |
30 |
1,6 |
1,20 |
9,0 |
6,5 |
2,0 |
|
25 |
30 |
2,0 |
1,00 |
9,00 |
6,5 |
2,5 |
|
26 |
30 |
1,6 |
1,00 |
10,7 |
7,0 |
1,0 |
|
27 |
40 |
1,8 |
1,50 |
10,9 |
7,0 |
1,0 |
|
28 |
35 |
1,6 |
1,00 |
10,3 |
7,5 |
1,5 |
|
29 |
35 |
1,6 |
1,00 |
10,0 |
7,5 |
2,0 |
|
30 |
40 |
1,6 |
1,20 |
10,9 |
8,0 |
1,5 |
|
31 |
40 |
2,1 |
1,00 |
11,0 |
6,0 |
1,5 |
|
32 |
40 |
1,6 |
1,20 |
10,5 |
8,0 |
2,0 |
|
33 |
40 |
2,0 |
1,00 |
10,5 |
8,0 |
2,0 |
|
34 |
40 |
1,6 |
1,20 |
10,5 |
8,0 |
2,5 |
ПРИМЕЧАНИЕ. Для конкретного объекта длину трубы определять расчетом.
Потребность в машинах и оборудовании на 1190 пог. м скважины (170 шт. труб)
|
Марка |
Тип |
Кол-во |
|
|
Бульдозер |
ДЗ-42 |
Трактор ДТ-65 |
1 |
|
Буровая установка |
УГБ-50м |
Машина ГАЗ-66 |
2 |
Приложение 2
Калькуляция трудовых затрат на 1190 п. м скважин (170 шт. труб)
|
№ п/п |
Обоснование |
Наименование работ |
Состав звена |
Единица измерения |
Объем работ |
Норма времени на ед. изм чел.-ч. |
Расценки на един. измер., руб.-коп. |
На полный объем |
|
|
затраты труда, чел.-дн. |
сумма, руб.-коп. |
||||||||
|
1. |
п. 2А.К-4 |
Предварительная планировка площади бульдозером за 4 прохода в одном направлении |
Машинист 4 р. - 1 |
100 м2 |
1,2 |
1,6 |
1-00 |
0,24 |
1-20 |
|
2. |
п. 2а.К-4 |
Окончательная планировка площади бульдозером за 4 прохода в одном направлении |
Машинист 4 р. - 1 |
100 м2 |
1,2 |
2,02 |
1-27,6 |
0,3 |
1-53 |
|
3. |
т. 1 п. 1В т. 3 п. 2Г |
Подготовка площади под буровые установки |
Монтажник 4 р. - 1 3 р. - 1 |
10 м |
60,0 |
1,5 |
0-99,8 |
11,25 |
59-88 |
|
4. |
§ 14-23 п. 2Б |
Монтаж и демонтаж установки |
Монтажник 4 р. - 1 3 р. - 1 |
Установ. |
1,0 |
36,0 |
24-05 |
4,5 |
24-05 |
|
5. |
ВУН-8-69 § 14 |
Бурение скважин в грунте 2 категории « |
Бурильщик 5 р. - 1 4 р. - 1 |
п.м |
1190,0 |
0,24 |
0-159 |
36,95 |
189-21 |
|
6. |
ВУН-8-69 § 17 |
Погружение стальных труб Æ = 219 мм |
Бурильщик 8 р. - 1 4 р. - 1 3 р. - 1 |
п.м |
1190,0 |
0,54 |
0-339 |
80,3 |
403-41 |
|
|
|
Итого: |
|
|
|
|
1 |
= 133,54 |
= 679-28 |
Приложение 3
Схема операционного контроля
|
Контроль качества выполнения операций |
|
|||||
|
состав |
способы |
время |
привлекаемая служба |
|||
|
производителем работ |
мастером |
|
||||
|
Подготовительные работы |
- |
Геодезическая разбивка, планировка, правильность складирования, соответствие геометрических размеров, наличие внешних дефектов, наличие паспорта |
Теодолитом, нивелиром, рулеткой, стальным метром, визуально |
До начала основных работ |
Геодезическая |
|
|
- |
Монтаж установки |
Соответствие установки техническим характеристикам паспорта и правилам техники безопасности по эксплуатации установок |
Визуально, составление акта |
В процессе и по окончании работ |
Техника безопасности |
|
|
- |
Бурение скважин и погружение труб |
Соответствие геометрических размеров, вертикальность скважин и труб, погружение труб на проектную глубину |
Теодолитом, нивелиром, рулеткой, стальным метром, отвесом, визуально |
В процессе и по окончании работ |
Строительная лаборатория, геодезическая, техника безопасности |
|
|
- |
Демонтаж установки |
Соответствие техническим характеристикам паспорта и правилам техники безопасности по эксплуатации установок |
Визуально |
В процессе работ |
- |
|
Лист 1
СХЕМА УСТАНОВКИ ГИДРОГЕОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ УГБ-50 м
Техническая характеристика оборудования
Глубина скважин при гидрогеологическом бурении, м - 50
Диаметр начальный, мм - 230
Диаметр конечный, мм - 180 или 135
Грузоподъемность лебедки на прямом канате, кгс - 2500
Грузоподъемность лебедки на крюке с подвесным блоком, кгс - 7300
Высота привода станка по оси блока, мм - 8000
Грузоподъемность привода станка, тс - 7,3
Габаритные размеры в транспортном положении, мм:
длина - 8000
ширина - 2000
высота - 3000
Масса, кг - 6000
Лист 2
СХЕМА БУРЕНИЯ СКВАЖИН И ПОГРУЖЕНИЯ ТРУБ
Условные обозначения:
1 - шаг погружаемых труб (п);
2 - ось погружаемых труб
Лист 3
СХЕМА ДОБИВКИ ТРУБ ДО ПРОЕКТНОЙ ОТМЕТКИ
Условные обозначения:
1 - труба диаметром 219´12 мм;
2 - скважина;
3 - погружение трубы добивкой до проектной отметки;
4 - отметка низа трубы.
Лист 4
ТЕХНОЛОГИЧЕСКАЯ СХЕМА ОРГАНИЗАЦИИ РАБОТ
Условные обозначения:
1 - бульдозер ДЗ-42; 2 - направление движения бульдозера
- места погружения труб;
- погруженные трубы;
- рабочий ход;
- холостой ход;
- складская зона;
- спланированная территория.
|
|||||||||||||||||||||
