КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-8.23-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА НАВЕСНЫХ ПАНЕЛЕЙ НАРУЖНЫХ СТЕН



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-8.23-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке навесных панелей наружных стен площадью до 5 м2.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, панелей

8,2

3,6

Затраты труда на одну панель, чел.-ч

0,97

2,20

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения для крепления панелей стен опорных столиков, привариваемых на земле, кантователя и специальных струбцин для временного крепления панелей, а также за счет сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: полностью закончить монтаж каркаса здания, включая укладку панелей перекрытий и замоноличивание стыков; разложить панели стен в зоне действия крана; приварить к колоннам монтажные столики для крепления панелей.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "             (М2) - 1

монтажник конструкций II "               (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Струбцина для временного крепления наружных панелей стен к колоннам

Чертеж 1961 треста Мосоргстрой*

6

Траверса универсальная

РЧ-510-72 ЦНИИОМТП**

1

Отвес-рейка

РЧ-602-76 ЦНИИОМТП

1

Молоток-зубило

ГОСТ 11042-72

2

Лом монтажный

ГОСТ 1405-72

2

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша***, стр. 83

2

Оттяжка из пенькового каната длиной 20 м

-

1

* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.

** Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

*** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по навеске панелей наружных стен выполняют в следующем порядке: подготовляют панель и место ее опирания; стропят и подают панель к месту ее установки; принимают, устанавливают и выверяют панель в плане; временно крепят и расстроповывают панель; выверяют ее по вертикали; снимают временное крепление.

4.2. Временное крепление снимают после постоянного закрепления панели электросваркой, которое выполняет звено электросварщиков, входящее в состав бригады монтажников.

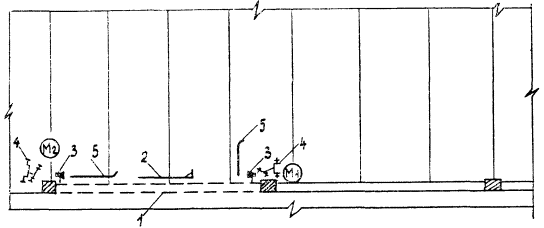

4.3. Организация рабочего места

- рабочие места монтажников

1 - монтируемая панель; 2 - отвес-рейка; 3 - молотки-зубила; 4 - универсальные струбцины; 5 - ломы

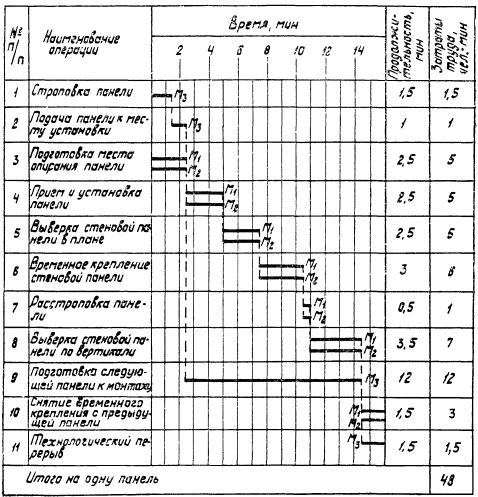

4.4. График трудового процесса

4.5. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1, 2

СТРОПОВКА ПАНЕЛИ И ПОДАЧА ЕЕ К МЕСТУ УСТАНОВКИ; 2,5 мин; М3; траверса, оттяжка

Монтажник М3 привязывает к одной из монтажных петель панели пеньковую оттяжку. По его сигналу машинист крана подает траверсу к панели, а монтажник принимает ее, стропит стеновую панель и подает команду машинисту крана натянуть стропы траверсы. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние. По его сигналу машинист крана поднимает и перемещает панель к месту установки, а монтажник сопровождает ее, с помощью оттяжки удерживая от раскачивания

3

ПОДГОТОВКА МЕСТА ОПИРАНИЯ ПАНЕЛИ; 2,5 мин; М1, М2; щетка, молоток-зубило

Монтажник М1 молотком-зубилом очищает место опирания панели, а монтажник М2 стальной щеткой очищает закладные детали от ржавчины и грязи

4

ПРИЕМ И УСТАНОВКА ПАНЕЛИ; 2,5 мин; М1, М2; траверса

Монтажники М1 и М2, стоя у торцов панели, принимают ее на расстоянии 30 см от опорной поверхности. По сигналу монтажника М1 машинист крана плавно опускает панель, а монтажники, придерживая ее с двух сторон, устанавливают на опорные столики

5

ВЫВЕРКА СТЕНОВОЙ ПАНЕЛИ В ПЛАНЕ; 2,5 мин; М1, М2; траверса, ломы

При натянутых стропах траверсы монтажники М1 и М2 ломами рихтуют панель, совмещая закладные детали ее и панели перекрытия

6

ВРЕМЕННОЕ КРЕПЛЕНИЕ СТЕНОВОЙ ПАНЕЛИ; 3 мин; М1, М2; траверса, струбцины

Монтажники М1 и М2 заводят захваты универсальных струбцин за панель и колонну, а затем, вращая прижимные винты, крепят панель к колонне. При этом стропы траверсы остаются натянутыми

8

ВЫВЕРКА СТЕНОВОЙ ПАНЕЛИ ПО ВЕРТИКАЛИ; 3,5 мин; М1, М2; траверса, отвес-рейка

Вертикальность панели и правильность совмещения лицевых граней в плоскости стены монтажник М1 проверяет визированием по ранее установленным панелям и по отвесу-рейке, который навешивается на панель с внутренней стороны. По его сигналам монтажник М2 вращает прижимные винты струбцин, добиваясь совмещения шнура отвеса с визирной пинией на рейке

9

ПОДГОТОВКА СЛЕДУЮЩЕЙ ПАНЕЛИ К МОНТАЖУ; 12 мин; М3; молоток-зубило, щетка

Во время установки панели монтажник М3 готовит следующую панель. Он убирает прокладки, при необходимости отгибает монтажные петли, очищает закладные детали от наплывов бетона, ржавчины, а в зимнее время - от снега и наледи

10

СНЯТИЕ ВРЕМЕННОГО КРЕПЛЕНИЯ С ПРЕДЫДУЩЕЙ ПАНЕЛИ; 1,5 мин; М1, М2; струбцины

После окончательного закрепления панели сваркой монтажники М1 и М2 отвинчивают прижимные винты, снимают универсальные струбцины и относят их к месту установки следующей панели

* На одну панель.
