КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА	КТ-4.1-7.23-77
	Разработана трестом *Мосоргстрой и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство**
МОНТАЖ ПЛИТ ПЕРЕКРЫТИЙ ЛОДЖИЙ ПЛОЩАДЬЮ до 5 м²
Входит в комплект карт ККТ-4.1-2 Возведение крупноблочных жилых домов серии 1-151/9
	Взамен КТ-4.1-7.23-75

* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном плит перекрытий лоджий площадью до 5 м²

1.2. Показатели производительности труда

	По карте	По ЕНиР
Выработка на 1 чел.-день, плит	15,4	10,4
Затраты труда на одну плиту, чел.-ч	0,48	0,77

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо уложить плиты перекрытия монтируемого этажа и установить средние стенки лоджий.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций IV разряда (М₁) - 1

монтажник конструкций III " (М₂) - 1

такелажник III разряда (Т) - 1

машинист крана V " (М) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры	ГОСТ, № чертежа	Количество, шт.
Строп четырехветвевой грузоподъемностью 7 т	Чертеж 1079 треста Мосоргстрой	1
Лом монтажный	ГОСТ 1405-72	2
Лопата	ГОСТ 3620-63	2
Кельма	ГОСТ 9533-71	2
Ящик-контейнер для раствора	Чертеж 3182 треста Мосоргстрой	1
Ящик для инструментов	-	1
Ведро	-	1
Метла	-	1
Щетка стальная	Каталог-справочник ЦНИИТЭстроймаша*, стр. 83	1

* 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу плит перекрытия лоджий выполняют в следующем порядке: подготовляют плиту к строповке; стропят и подают ее к месту укладки; устраивают растворную постель; укладывают плиту на растворную постель и расстроповывают ее; подготовляют место укладки следующей плиты.

4.2. Организация рабочего места

- рабочие места монтажников

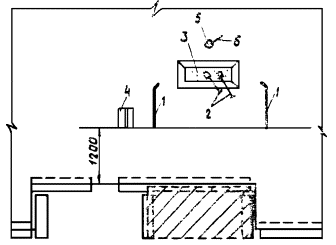

1 - ломы; 2 - лопаты; 3 - ящик-контейнер с раствором; 4 - ящик с инструментами; 5 - ведро с водой; 6 - метла

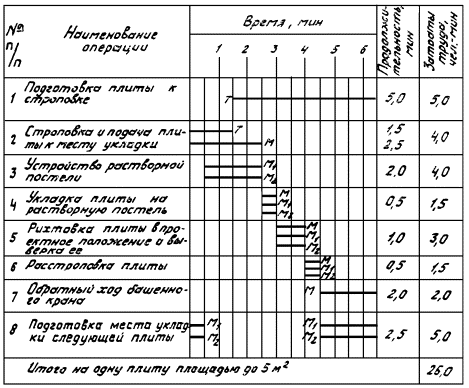

4.3. График трудового процесса

4.4. Описание операций

№ по графику	Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда
1	2
1	ПОДГОТОВКА ПЛИТЫ К СТРОПОВКЕ; 5 мин; Т; стальная щетка Такелажник проверяет маркировку плиты, состояние ее поверхности, наличие монтажных петель и закладных деталей. При необходимости он очищает их при помощи стальной щетки
2	СТРОПОВКА И ПОДАЧА ПЛИТЫ К МЕСТУ УКЛАДКИ; Т - 1,5 мин; М - 2,5 мин; строп Такелажник стропит плиту крюками четырехветвевого стропа и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять ее на 20 - 30 см. Убедившись в надежности строповки, он подает сигнал машинисту крана поднять и переместить плиту к месту укладки
3	УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 2 мин; М₁, М₂; лопаты, кельмы, ящик с раствором Монтажники М₁ и М₂ лопатами раскладывают раствор на опорных поверхностях, а затем кельмами разравнивают его, каждый на своем участке
4	УКЛАДКА ПЛИТЫ НА РАСТВОРНУЮ ПОСТЕЛЬ; 0,5 мин; М₁, М₂, М; строп Монтажник М₁ подает сигнал машинисту крана подвести плиту к месту укладки, после чего вместе с монтажником М₂ принимает плиту на расстоянии 70 - 80 см от растворной постели и разворачивает ее в нужном направлении. Затем по сигналу монтажника М₁ машинист крана медленно опускает плиту на подготовленную постель
5	РИХТОВКА ПЛИТЫ В ПРОЕКТНОЕ ПОЛОЖЕНИЕ И ВЫВЕРКА ЕЕ; 1 мин; М₁, М₂, М; ломы, строп При небольшом смещении плиты в плане монтажники М₁ и М₂ рихтуют ее ломами. По сигналу монтажника М₁ машинист крана ослабляет натяжение ветвей стропа
6	РАССТРОПОВКА ПЛИТЫ; 0,5 мин; М₁, М₂, М; строп Монтажники М₁ и М₂, открывая предохранительные устройства, высвобождают крюки стропа из монтажных петель плиты
8	ПОДГОТОВКА МЕСТА УКЛАДКИ СЛЕДУЮЩЕЙ ПЛИТЫ; 2,5 мин; М₁, М₂; ведро, метла Монтажники М₁ и М₂ размещают инвентарь, приспособления и инструменты по схеме организации рабочего места. При необходимости они очищают от мусора место укладки следующей плиты и смачивают его водой при помощи метлы

* На одну плиту площадью до 5 м².
