КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА	КТ-4.1-7.6-77
	Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство
УКЛАДКА СВЯЗНЫХ (РАСПОРНЫХ) ПАНЕЛЕЙ ПЕРЕКРЫТИЙ ПРИ ПОМОЩИ РШИ
Входит в комплект карт ККТ-4.1-4 Монтаж сборных железобетонных конструкций каркасных зданий
	Взамен КТ-4.1-7.6-70

* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при укладке связных (распорных) панелей перекрытий площадью до 10 м² с помощью рамно-шарнирных индикаторов (РШИ).

1.2. Показатели производительности труда

	По карте	По ЕНиР
Выработка на 1 чел.-день, панелей	14,3	10,5
Затраты труда на одну панель, чел.-ч	0,56	0,76

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования рамно-шарнирных индикаторов (РШИ).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: установить, выверить и закрепить колонны и ригели; проверить размеры панелей и правильность установки закладных деталей; доставить в зону монтажа приспособления, инструменты, инвентарь и расположить их на рабочем месте.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М₁) - 1

монтажник конструкций IV (М₂) - 1

монтажник конструкций III (М₃) - 1

монтажник конструкций II (М₄) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначения и основные параметры	ГОСТ, № чертежа	Количество, шт.
Строп четырехветвевой с двумя укороченными ветвями	РЧ-508-72 ЦНИИОМТП*	1
Щетка стальная	Каталог-справочник ЦНИИТЭстроймаша,** стр. 83	2
Лом монтажный	ГОСТ 1405-72	3

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 121019, .Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу связной панели выполняют в следующем порядке: устанавливают поворотно-выдвижные люльки в рабочее положение; подготовляют панель к монтажу; стропят и подают панель к месту укладки; подготовляют места опирания панели; укладывают панель в проектное положение и расстроповывают ее.

4.2. Электроприхватку панели к колоннам перед ее расстроповкой выполняет электросварщик, не входящий в состав звена.

4.3. Организация рабочего места

- рабочие места монтажников

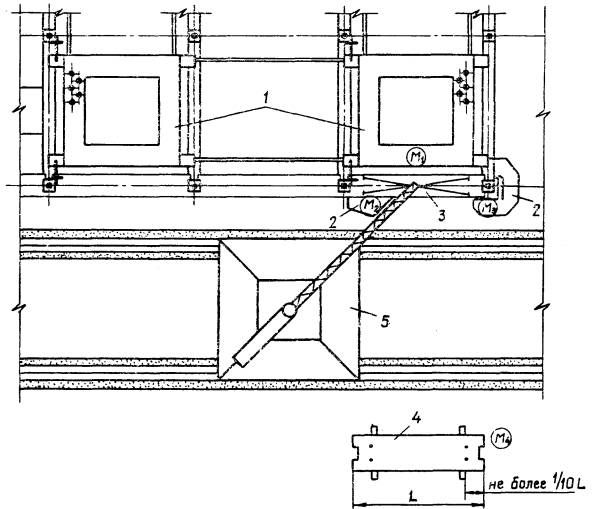

1 - рамно-шарнирные индикаторы; 2 - поворотно-выдвижные люльки; 3 - монтируемая панель; 4 - место складирования панелей; 5 - башенный кран

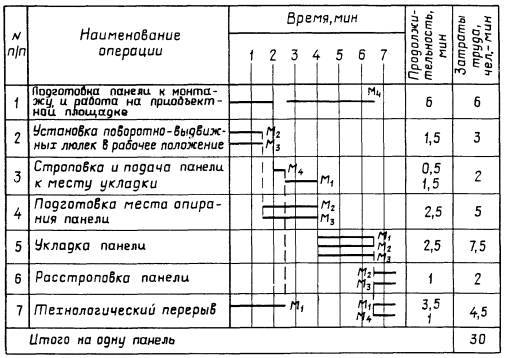

4.4. График трудового процесса

4.5. Описание операций

№ по графику	Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда
1	2
1	ПОДГОТОВКА ПАНЕЛИ К МОНТАЖУ; 6 мин; М₄; строп, лом Осмотрев и при необходимости выправив ломом монтажные петли панели, монтажник М₄ принимает строп, поданный машинистом крана
2	УСТАНОВКА ПОВОРОТНО-ВЫДВИЖНЫХ ЛЮЛЕК В РАБОЧЕЕ ПОЛОЖЕНИЕ; 1,5 мин; М₂, М₃ Монтажники М₂ и М₃ ослабив зажимные винты фиксаторов, вращением рукояток против часовой стрелки поворачивают люльки в рабочее положение. Вращая рукоятки по часовой стрелке, они закрепляют люльки фиксаторами
3	СТРОПОВКА И ПОДАЧА ПАНЕЛИ К МЕСТУ УКЛАДКИ; М₁ - 1,5 мин; М₄ - 0,5 мин; строп Монтажник М₁ стропит панель и, убедившись в надежности строповки, отходит на безопасное расстояние. По его команде машинист крана поднимает панель и подает ее к месту укладки. Монтажник М₁ следит за подъемом и перемещением панели
4	ПОДГОТОВКА МЕСТА ОПИРАНИЯ ПАНЕЛИ; 2,5 мин; М₂, М₃; щетки Монтажники М₂ и М₃, стоя в поворотно-выдвижных люльках, стальными щетками очищают поверхность закладных деталей от ржавчины, грязи и брызг бетона
5	УКЛАДКА ПАНЕЛИ; 2,5 мин; М₁, М₂, М₃; ломы, строп Монтажник М₁, стоя на верхней площадке РШИ, подает команду машинисту крана опустить связную панель над консолями колонн. Монтажник М₂, находясь на одной из промежуточных площадок РШИ, а монтажник М₃ - в нижней люльке РШИ, наводят наклоненную часть панели на опору со стороны хомута, расположенного в пролете РШИ. По команде монтажника М₁ машинист крана медленно опускает панель на опоры, а монтажник М₂, придерживает ее сбоку. При необходимости он ломом рихтует опорную часть панели так, чтобы закладные детали ее и ригеля совпали. Другой конец панели укладывают на опоры аналогично
6	РАССТРОПОВКА ПАНЕЛИ; 1 мин; М₂, М₃; строп Монтажник М₂ подает команду машинисту крана ослабить натяжение ветвей стропа и совместно с монтажником М₃ расстроповывает панель. По команде монтажника М₂ машинист крана поднимает строп и отводит его в сторону

* На одну панель.
