МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

УПРАВЛЕНИЕ СОЦИАЛЬНОГО РАЗВИТИЯ И УСЛОВИЙ ТРУДА

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ, ПРОЕКТНЫЙ И ВНЕДРЕНЧЕСКИЙ
ЦЕНТР ОРГАНИЗАЦИИ ТРУДА В ЭНЕРГЕТИЧЕСКОМ СТРОИТЕЛЬСТВЕ
ЭНЕРГОСТРОЙТРУД

КАРТА ТРУДОВОГО ПРОЦЕССА
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

ОБЛИЦОВКА ПОВЕРХНОСТИ СТЕН ДЕКОРАТИВНЫМ
БУМАЖНО-СЛОИСТЫМ ПЛАСТИКОМ

КТ-0.0-0.4-89

Москва 1989

Карта трудового процесса строительного производства

КТ-0.0-0.4-89

Облицовка поверхности стен декоративным бумажно-слоистым пластиком

Разработана нормативно-исследовательской станцией № 23 при тресте «КАТЭКэнергострой» Рассмотрена, откорректирована и рекомендована Центром «Энергостройтруд» для внедрения в строительное производство

1. Область и эффективность применения карты

Карта предназначена для организации труда рабочих при облицовке поверхности стен листами бумажно-слоистого пластика по деревянному каркасу.

Показатели производительности труда:

Выработка на 1 чел.-день, м2                                                           13,3

Затраты труда на облицовку 1 м2 поверхности, чел.-ч                  0,60

Примечание. В затраты труда включено время на подготовительно-заключительные работы (3 %), отдых и личные надобности (8 %).

2. Исполнители, предметы и средства труда

Исполнители:

Облицовщик синтетическими материалами 4 разр. (О1)        - 1

Облицовщик синтетическими материалами 3 разр. (О2)        - 1

Инструмент, приспособления, инвентарь

Наименование, назначение и основные параметры

Гост, № чертежа, организация-калькодержатель

Кол-во, шт.

1

2

3

Пила электрическая дисковая ИЭ-5102

ГОСТ 11094-80

1

Шуруповерт электрический ручной

ИЭ-3602А

1

Машина электрическая сверлильная ИЭ-1032

ГОСТ 8524-80

2

Рубанок с одиночным ножом

ГОСТ 14664-77

1

Молоток плотничный типа МПЛ

ГОСТ 11042-88

2

Ножовка по дереву

ГОСТ 26215-84

1

Рулетка в закрытом корпусе типа РЗ-10

ГОСТ 7502-80

1

Отвес стальной строительный типа ОТ-200

ГОСТ 7948-80

1

Линейка измерительная металлическая

ГОСТ 427-75

1

Лестница с площадкой

Трест «Мособлстрой» Р.Ч. 501.00.00.00*

1

Ящик деревянный для инструмента

Изготавливается в мастерской строительной организации

1

Стол для подготовки листов к установке

Изготавливается в мастерской строительной организации

1

* 113095, Москва, Б. Полянка, 51 а

3. Подготовка и условия выполнения процесса

До начала работ необходимо: закончить все работы по отделке потолков и прокладке скрытых проводок; установить и закрепить на стене деревянный каркас; доставить на рабочее место необходимые материалы и инструменты, приспособления и инвентарь; подобрать листы бумажно-слоистого пластика по рисунку и оттенку.

Качество используемых материалов, производство работ, обеспечение необходимых условий труда на рабочем месте должны соответствовать требованиям СНиП III-21-78, глава 21 «Отделочные покрытия строительных конструкций».

Работы следует выполнять, соблюдая правила техники безопасности и охраны труда рабочих в соответствии со СНиП III-4-80, глава 4 «Техника безопасности в строительстве».

Режим труда и отдыха определен из условия оптимального темпа выполнения трудовых процессов в соответствии с «Нормативами на подготовительно-заключительные работы и отдых при проектировании норм труда в строительстве» (ВНИПИ труда в строительства Госстроя СССР, Москва, 1986).

4. Организация труда

Схема организации рабочего места приведена на рис. 1.

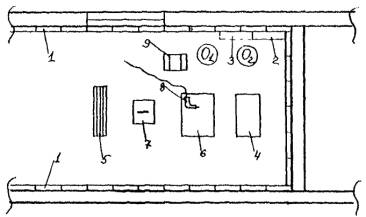

Рис. 1. Схема организации рабочего места

1 - деревянный каркас; 2 - установленный лист бумажно-слоистого пластика; 3 - устанавливаемый лист бумажно-слоистого пластика; 4 - складирование листов бумажно-слоистого пластика; 5 - складирование деревянных раскладок; 6 - стол для подготовки листов к установке; 7 - пила дисковая; 8 - машина сверлильная; 9 - ящик с инструментом; О1 и О2 - рабочие места облицовщиков.

Пооперационный график трудового процесса показан на рис. 2

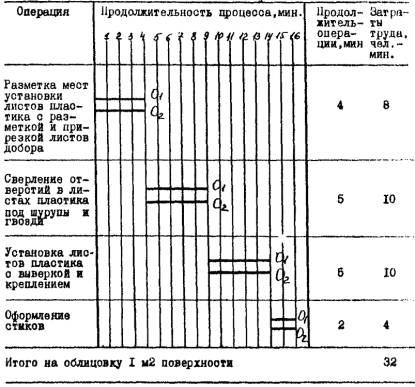

Рис. 2. Пооперационный график трудового процесса

Описание приемов труда

1. Разметка мест установки листов пластика с разметкой и прирезкой листов добора

Облицовщики синтетическими материалами О1 и О2, начиная от угла помещения или контура проема, рулеткой намеряют облицовываемую поверхность и определяют число целых листов и листов добора. Затем намечают расположение целых листов с симметричным размещением доборов, нанося риски на бруски каркаса. После этого О1 делает замеры, определяет размеры доборов и переносит их на листы пластика. О2 дисковой пилой обрезает листы в соответствии с разметкой и зачищает кромки рубанком.

2. Сверление отверстий в листах пластика под шурупы и гвозди

О1 и О2 укладывают лист бумажно-слоистого пластика на стол и, взяв сверлильные машины, производят сверление отверстий под гвозди по периметру листа на расстоянии 15 мм от края с шагом 200 мм, учитывая, что диаметр отверстий должен быть несколько большим, чем диаметр гвоздей. О1 сверлит отверстия с одной, а О2 - с другой стороны листа. После того, как будут просверлены все отверстия под гвозди, О1 и О2 приступают к сверлению отверстий под шурупы в середине листа с шагом 200 - 400 мм.

3. Установка листов пластика с выверкой и креплением

О1 и О2 устанавливают заготовленный по месту лист пластика на каркас в соответствии с разметкой. После этого О2 прижимает лист к брускам, а О1, проверив отвесом правильность установки листа, прибивает его к каркасу гвоздями сначала с одной стороны, затем, не допуская появления пузырей, - с противоположной. После закрепления листа пластика по периметру гвоздями О2 с помощью шуруповерта крепит лист в середине к вертикальным брускам каркаса шурупами через подготовленные отверстия. Листы бумажно-слоистого пластика устанавливают на каркас вплотную друг к другу.

4. Оформление стыков

О2 размечает и нарезает ножовкой деревянные раскладки. О1 устанавливает раскладку в шов между листами пластика так, чтобы она закрывала шляпки гвоздей, и с помощью шуруповерта закрепляет самонарезающими шурупами. О2 придерживает раскладку и помогает О1.

Расчет экономической эффективности карты трудового процесса на облицовку стен бумажно-слоистым пластиком

Определение состава звена

Время, затраченное на облицовку 1 м2 поверхности стен, распределяется по разрядам работ следующим образом:

Операции

Затраты труда, чел.-мин

Распределение затрат труда по разрядам работ

Профессия

3

4

1

2

3

4

5

Разметка мест установки листов пластика с разметкой и прирезкой листов добора

8

4

4

Облицовщик синтетическими материалами

Сверление отверстий в листах пластика под шурупы и гвозди

10

5

5

То же

Установка листов пластика с выверкой и креплением

10

5

5

Облицовщик синтетическими материалами

Оформление стыков

4

2

2

То же

Итого оперативной работы, чел.-мин./%

32,0

100,0

16,0

50,0

16,0

50,0



Исходя из условий работы и требований техники безопасности, проектируем звено в количестве 2 человек.

Расчет затрат труда по операциям данного трудового процесса складывается из следующего:

Операции

Продолжительность операции, мин.

Количество исполнителей, чел.

Затраты труда, чел-мин.

Разметка мест установки листов пластика с разметкой и прирезкой листов добора.

4

2

8

Сверление отверстий в листах пластика под шурупы и гвозди

5

2

10

Установка листов пластика с выверкой и креплением

5

2

10

Оформление стыков

2

2

4

Итого на облицовку 1 м2 поверхности стен





32,0

Норма затрат труда на облицовку 1 м2 поверхности определяется по формуле:

, где

tоп = 32,0 чел.-мин. - затраты труда на элементы оперативной работы, исчисленные на единицу законченной продукции нормируемого процесса;

Нпз = 3 % - норматив на подготовительно-заключительные работы;

Нотл = 8 % - норматив на отдых и личные надобности;

Ппт = 0 - проектный размер технологических перерывов.

Выработка на одного рабочего за восьмичасовую смену:
