ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ
при МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ

КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА УСТРОЙСТВО ПОЛОВ ИЗ МОЗАИЧНЫХ
ПАРКЕТНЫХ ДОСОК

ПОДГОТОВКА ОСНОВАНИЯ

КТ-19.0-9.1-79

УКЛАДКА ПАРКЕТНЫХ МОЗАИЧНЫХ ДОСОК

КТ-19.0-9.2-79

МОСКВА - 1980

Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (М.С. Стесин, Т.И. Певзнер) совместно с ЦНИБ-Мосстрой (Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (В.И. Малиным) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.

Карты трудовых процессов разработаны на основе изучения и обобщения передового опыта работы бригад Домостроительного комбината № 3. Они рекомендованы к применению в строительное производство при устройстве полов из мозаичных паркетных досок.

Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Москва, Б. Полянка, 51а, трест Мосоргстрой.

ВВОДНАЯ ЧАСТЬ
к комплекту карт трудовых процессов строительного производства на устройство полов из мозаичных паркетных досок

1. В настоящий комплект (ККТ-19.0-79) входят следующие карты трудовых процессов:

подготовка основания;

укладка паркетных мозаичных досок.

2. Карты разработаны на основе изучения и обобщения передового опыта паркетчиков Домостроительного комбината № 3.

3. Нормативные данные получены на основе наблюдения и отбора наиболее рациональных приемов с применением совершенных инструментов и приспособлений.

4. Режим труда и отдыха принят из условия оптимального темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве».

5. Индустриальный метод отделки помещений - устройство полов из уширенных мозаичных паркетных досок вместо применяемого сейчас метода укладки паркетной доски по лагам - позволяет сократить трудозатраты (Д) по сравнению с ЕНиР (§ 19-9Б):

6. До начала работ по картам трудовых процессов прорабу или мастеру необходимо провести с рабочими инструктаж о правилах производства работ и технике безопасности.

Карта трудового процесса строительного производства	КТ-19.0-9.1-79
ПОДГОТОВКА ОСНОВАНИЯ	Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ-Мосстрой Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство
Входит в комплект карт КТ-19.0-79 на устройство полов из мозаичных паркетных досок
	Взамен КТ

I. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при подготовке оснований под настилку мозаичных паркетных досок.

1.2. Показатели производительности труда:

выработка на 1 чел.-дн., м² - 86,6

затраты труда на 10 м², чел.-час. - 0,923

ПРИМЕЧАНИЕ. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (10 %).

II. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо:

- опробовать и пустить в эксплуатацию систему отопления;

- закончить все строительно-монтажные, санитарно- и электротехнические, а также отделочные работы, включая окраску и оклейку стен обоями;

- провести инструктаж с рабочими о правилах производства работ при подготовке основания под укладку паркетных досок.

2.2. Относительная влажность воздуха в помещении не должна превышать 60 %.

2.3. Настилка древесноволокнистых плит должна выполняться по ровному основанию. Ровность основания проверяется контрольной рейкой длиной 2 м, передвигаемой во всех направлениях. Просветы между основанием и рейкой не должны превышать 2 мм.

2.4. Древесноволокнистые плиты, уложенные насухо, должны быть выдержаны в течение суток для предотвращения коробления.

2.5. Влажность древесноволокнистых плит при укладке должна быть не более 12 %.

2.6. При производстве работ должны выполняться правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70 «Техника безопасности в строительстве».

III. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

паркетчик IV разряда (П₁) - 1

паркетчик III разряда (П₂) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры	ГОСТ, № чертежа, разработчик	К-во
Уровень гибкий для вынесения отметок чистого пола (водяной)	ТУ-25-11-760-72	1
Скребок металлический на удлиненной ручке для очистки основания	чертеж № 1233 треста Мосоргстрой^*	1
Щетка для подметания основания	ТУ-17 РСФСР 18-4423-75	1
Нож линолеумный для нарезки древесноволокнистых плит	ВНИИСМИ Минстройдормаша^**	2

^* Москва, Б. Полянка, д. 51а

^** г. Химки, Московская обл., Ленинградское ш., 1

3.3. Расход материалов на 10 м² пола

Наименование материалов	ГОСТ, марка	Ед. изм.	К-во
Древесноволокнистые биостойкие плиты (2 слоя)	ГОСТ 4598-74 и ОСТ 1335-74	м²	20,6

IV. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Работы по подготовке основания под укладку паркетной доски выполняют в следующем порядке:

- очистка бетонного основания;

- вынесение отметок чистого пола;

- раскрой и укладка первого слоя древесноволокнистых плит;

- раскрой и укладка второго слоя древесноволокнистых плит.

4.2. Схема организации рабочего места.

4.3. График трудового процесса.

4.4. Описание операций

№ по графику	Наименование операций, их продолжительность^*, исполнители, орудия труда, характеристика приемов труда
1.	Очистка основания; 2,5 мин., П₁, П₂; скребок металлический, щетка половая. Паркетчик П₁ очищает основание от остатков раствора скребком, а затем Паркетчик П₂ подметает пол щеткой (рис. 1).
2.	Вынесение отметок чистого пола; 7 мин.; П₁, П₂; уровень гибкий. Паркетчики П₁ и П₂ выносят отметки чистого пола при помощи гибкого уровня.
3.	Укладка первого слоя древесноволокнистых плит с нарезкой, 8 мин.; П₁ и П₂; нож линолеумный. Паркетчики П₁ и П₂ укладывают плиты вразбежку, впритык друг с другом. При необходимости производится нарезка плит при помощи линолеумного ножа (рис. 2).
4.	Укладка второго слоя древесноволокнистых плит с нарезкой; 10 мин.; П₁ и П₂; нож линолеумный.

^* На 10 м² поверхности вола

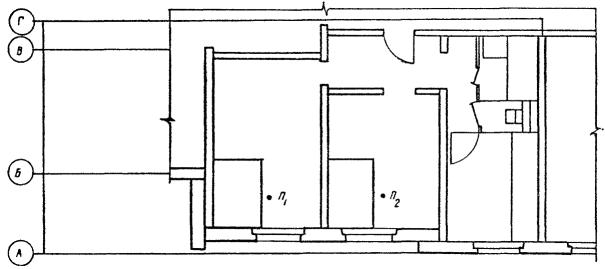

4.2. Схема организации рабочего места

П₁ - паркетчик IV разряда	Паркетчики П₁ и П₂ укладывают плиты, перекрывая швы нижележащего слоя.
П₂ - паркетчик III разряда	При необходимости производится нарезка плит при помощи линолеумного ножа.

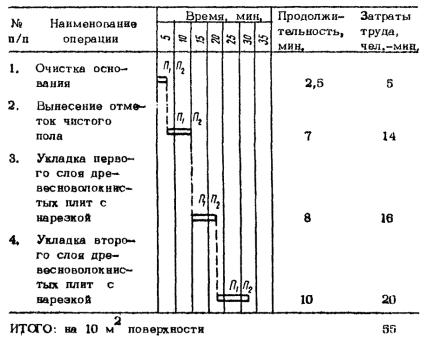

4.3. График трудового процесса

Рис. 1

Рис. 2

Карта трудового процесса строительного производства	КТ-19.0-9.2-79
УКЛАДКА ПАРКЕТНЫХ МОЗАИЧНЫХ ДОСОК	Разработано трестом Мосоргстрой Главмосстроя с участием ЦНИБ-Мосстрой. Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство
Входит в комплект карт ККТ-19.0-79 на устройство полов из мозаичных паркетных досок
	Взамен КТ

I. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при укладке паркетных мозаичных досок.

1.2. Показатели производительности труда

выработка на 1 чел.-дн., м² - 40,2

затраты труда на 10 м², чел.-час. - 1,989

ПРИМЕЧАНИЕ. В затраты труда входит на подготовительно-заключительные работы (4 %) и отдых (10 %).

II. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо:

- провести инструктаж с рабочими о правилах производства работ при укладке паркетных мозаичных досок;

- подготовить основание, согласно карте КТ-19.0-9.1-79.

2.2. Влажность паркетных досок при укладке не должна превышать 10 %.

2.3. Ровность поверхности настланного пола проверяется во всех направлениях 2-х метровой рейкой. Просветы между основанием и рейкой не должны превышать 2 мм.

2.4. Покрытие пола не должно быть зыбким. Просадка покрытий под сосредоточенной нагрузкой 200 кг не должна превышать 1,5 мм.

2.5. Уступы между кромками смежных элементов покрытий не допускаются.

2.6. При производстве работ должны выполняться правила техники безопасности и охраны труда рабочих, согласно СНиП III-А.11-70 «Техника безопасности в строительстве».

III. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

паркетчик IV разряда (П₁) - 1

паркетчик III разряда (П₂) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры	ГОСТ, № чертежа, разработчик	К-во
Распиловочная машина для резки паркетных досок	ИЭ-6902	1
Электродисковая пила для резки паркетных досок	ИЭ-5106	1
Молоток паркетчика МПА для сплачивания паркетных досок	ГОСТ 11042-72	1
Ножовка с обушком для распиловки древесины	Чертеж ОР-219 ВНИИСМИ Минстройдормаш^*	1
Напильник трехгранный для заточки инструмента	ГОСТ 1465-69	1
Кисть филеночная КФК-14 для нанесения дисперсии ПВА	ГОСТ 10597-70	1
Уровень строительный для проверки горизонтальности пола	ГОСТ 9416-76	1
Метр складной стальной для раскроя досок	ГОСТ 7253-76	1
Рейка-правило	Трест Мосоргстрой^**	1
Шнур разметочный в корпусе	ТУ-22-3527-76	1

^* г. Химки, Московская обл.; Ленинградское ш., д. 1

^** Москва, Б. Полянка, д. 51а

3.3. Расход материалов на 10 м² пола

Наименование материалов	ГОСТ, марка	Ед. изм.	К-во
Паркетная доска	ТУ-400-1-56-75	м²	10,4
Дисперсия ПВА	ГОСТ 18992-73	кг	0,323

IV. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Работы по укладке паркетных мозаичных досок выполняют в следующем порядке: первую доску укладывают по шнуру на расстоянии 10 - 15 мм от стены, в торец к первой доске укладывают вторую доску, предварительно промазав торец дисперсией ПВА и т.д. вдоль всей стены; в зазор между досками и стенами устанавливают деревянные клинья на расстоянии 50 - 60 см друг от друга. Укладка второго и следующих рядов производится с плотной подгонкой друг к другу, следя за тем, чтобы гребень последующей доски целиком зашел в паз предыдущей. На продольный гребень перед введением его в паз наносят точечно через 40 - 50 см дисперсию ПВА. Излишки дисперсии выступившей на лицевое покрытие должны быть немедленно удалены влажным тампоном. Стыковку торцов паркетных досок допускается производить только соединением «гребня в паз». Последний ряд досок должен быть подогнан по размерам и надежно поджат к предыдущему с использованием клиньев. Клинья располагают в той части доски, где лицевое покрытие расположено поперек длины доски. На каждую доску полной длины следует устанавливать не менее 4-х клиньев.

В том случае, если доска полной длины не проходит по размеру помещений, ее отрезают до необходимой длины и укладывают отрезанным торцом к стене, стыкуя с торцом предыдущей уложенной доски соединением «гребень в паз». С остатка обрезанной доски начинают укладывать следующий ряд досок, также уложив ее отрезанным торцом к стене.

В дверных проемах паркетная доска должна стыковаться в двух смежных помещениях торцом (из одного помещения) с продольной стороной доски (из другого помещения).

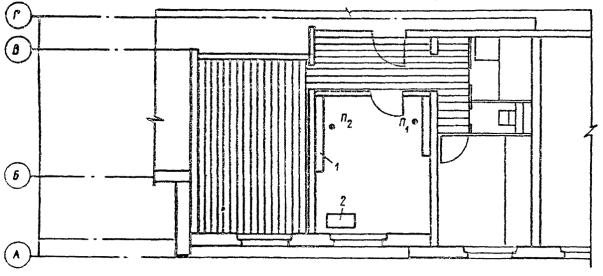

4.2. Схема организации рабочего места.

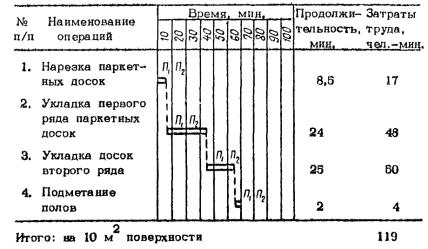

4.3. График трудового процесса.

4.4. Описание операций

№ по графику	Наименование операций, их продолжительность^*, исполнители, орудия труда, характеристика приемов труда
1.	Нарезка паркетной доски; 8,5 мин.; П₁ и П₂; распиловочная машина, метр складной. Паркетчик П₁ размечает доску при помощи метра и карандаша по необходимым размерам, а паркетчик П₂ производит распиловку ее на распиловочной машине (рис. 1).
2.	Укладка первого ряда досок; 24 мин.; П₁ и П₂; шнур в корпусе электродисковая пила, ножовка, кисть филеночная. Паркетчики П₁ и П₂ укладывают первую доску гребнем к стене по шнуру на расстоянии 10 - 15 мм от стены; в торец к первой доске укладывают вторую, предварительно промазав торец дисперсией ПВА и т.д. вдоль всей стены (рис. 2 и 3).
3.	Укладка досок второго ряда; 25 мин.; П₁ и П₂; кисть филеночная, молоток. Паркетчик П₂ подносит доску к месту укладки и наносит на продольный гребень дисперсию ПВА при помощи кисти. Паркетчик П₁ плотно подгоняет доску к ранее уложенной доске первого ряда, следя за тем, чтобы гребень последующей доски целиком зашел в паз предыдущей, затем сплачивает доски молотком через деревянную прокладку (рис. 4).
4.	Подметание полов; 2 мин.; П₁ и П₂; щетка половая Паркетчик П₁ и П₂ подметают настланные полы щеткой
