МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

ПО ОПРЕДЕЛЕНИЮ ДЕФОРМАЦИЙ ДНА

И РАЗМЕРОВ УКРЕПЛЕНИЙ ЗА ДОРОЖНЫМИ

ВОДОПРОПУСКНЫМИ ТРУБАМИ

Одобрены Главтранспроектом

Всесоюзный ордена Октябрьской Революции

научно-исследовательский институт

транспортного строительства, 1987

Москва 1987

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ

В настоящих Методических рекомендациях излагаются методы определения деформаций дна и размеров укреплений на выходах из равнинных и косогорных дорожных водопропускных труб.

Методические рекомендации позволяют определить глубины и скорости потока на выходах из труб и на укреплениях, выбрать рациональные типы выходных русл, рассчитать максимальные глубины размыва в нижних бьефах, определить размеры укреплений и глубины заделки их концевых частей при различных гидрологических, гидравлических и грунтовых условиях.

Методические рекомендации разработаны в лаборатории мостовой гидравлики и гидрологии ЦНИИСа кандидатами техн. наук Г.Я. Волченковым, В.Ш. Цыпиным и инж. В.В. Беликовым при участии канд. техн. наук Ю.Л. Пейча (МИИТ) и инж. А.Ю. Семенова (Институт общей физики АН СССР).

Зав. отделением изысканий и проектирования железных дорог А.М. Козлов

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Расчеты выходных русл^* равнинных и косогорных водопропускных труб с жесткими (недеформируемыми) укреплениями включают:

определение глубин и скоростей на выходе из труб;

назначение типов выходных русл;

вычисление глубин, скоростей и ширины растекания потока на укреплении;

определение глубин размыва за укреплениями;

определение размеров укреплений и глубины заделки их концевых частей.

1.2. Гидравлически, характеристики потока на выходах из труб любого поперечного сечения, уложенных с уклонами i_т≤0,5, находят на основе эмпирических соотношений, при i_т>0,5 их определяют, исходя из установления в выходном сечении трубы нормальной глубины h_o

1.3. Типы выходных русл назначают из числа приведенных в Методических рекомендациях по величине расходов воды в сооружении Q, скоростей на выходах из труб и крупности грунтов выходного лога.

1.4. Гидравлические характеристики потока на укреплениях за трубами в зависимости от требуемой точности расчетов и степени приближения принятых условий к реальным определяют:

а) на основе решения двумерных уравнений гидравлики по разработанной в ЦНИИСе программе для ЭВМ, обеспечивающей построение детального плана течения на укреплении, в том числе при различных уклонах трубы и лога, переменной шероховатости, сложной форме поперечного сечения и планового очертания выходного лога, переменных расходах воды, наличии подтопления нижнего бьефа и т.п.;

б) с помощью эмпирических зависимостей, основанных на результатах физического и математического моделирования и позволяющих получить глубины, скорости и ширины растекания потока на укреплении для принятых (наиболее характерных) условий, оговоренных ниже.

1.5. При гидравлическом расчете укреплений по эмпирическим зависимостям принят наиболее распространенный случай свободного протекания воды, при котором глубина потока в выходном логе (в бытовых условиях) не оказывает существенного влияния на течение на укреплении. Расчет нижних бьефов дорожных водопропускных труб при несвободном протекании монет производиться на основе математической модели либо по Руководству [1, гл. VI].

1.6. При гидравлическом расчете укреплений по эмпирическим зависимостям их вид различен при различных уклонах выходного лога i_л, что объясняется отличиями в характере растекания потока: при i_л≤0,02 наблюдаются течения с водоворотными зонами, которые сужают ("поджимают") транзитную струю; при i_л>0,02 истечение из трубы происходит в так называемое "сухое" русло, а водоворотные зоны отсутствуют. Эти типы растекания называют соответственно затопленными и незатопленными. При расчете на основе математической модели вид растекания получается автоматически.

1.7. При уклонах трубы i_т≤0,02 и выходного лога i_л≤0,02 гидравлические характеристики потока в низших бьефах дорожных водопропускных труб могут также определяться по зависимостям, изложенным в [1, гл. VI].

1.8. Деформации дна в нижних бьефах труб определяют по эмпирическим зависимостям для гидравлически однородных грунтов выходного лога. Расчеты при неоднородных грунтах выполняются по методике [1, гл. VI].

1.9. Размеры укрепления и глубину заделки его концевой части определяют, исходя из ширины растекания потока и величины воронки размыва.

1.10. Расчеты выходных русл с укреплениями из каменной наброски^** выполняют по методике, изложенной в [2].

1.11. Расчеты нижних бьефов труб на железных дорогих выполняют на два расхода [3]: расчетный и наибольший, а труб на автомобильных дорогах - только на расчетный. При этом допускаемые скорости для укреплений при прохождении наибольшего расхода повышаются на 35 %, глубины размыва при пропуске расчетного расхода для обеспечения запаса увеличиваются на 20 %.

*Под выходными руслами понимают комплекс устройств, находящихся за выходными оголовками труб (укрепление с концевыми частями, гасители, каменная наброска).

**Все физические величины в Методических рекомендациях представлены в Международной системе единиц СИ. Если употребляются рекомендуемые СТ СЭВ 1052-78 "Метрология. Единицы физических величин" дольные от указанных единиц (например, крупность частиц грунта в мм) или допускаемые к применению единицы, не входящие в СИ, то они записываются непосредственно после значения физической величины.

2. ОПРЕДЕЛЕНИЕ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ПОТОКА

Глубины и скорости на выходе из труб

2.1. Режим протекания потока в трубах при определении гидравлических характеристик на выходах из них устанавливают согласно [1, гл. VI].

2.2. Глубины потока h_вых на выходе из дорожных технически гладких (негофрированных) водопропускных труб различных поперечных сечений при безнапорном и полунапорном режимах протекания и параметрах расхода П_Q, меньших или равных граничным значениям П_Q(гр) , определяют из выражения

где h_к - критическая глубина в трубе (см. п. 2.7).

Функцию уклона f(i_т) находят по формуле

а коэффициент A_к и граничные значения параметра расхода для разных типов труб - по табл. 1.

Таблица 1

2.3. Параметр расхода П_Q определяют по формулам:

для круглых, овоидальных и труб с подобными им поперечными сечениями, очерченными кривыми линиями

для прямоугольных

2.4. При параметрах расхода П_Q>П_Q(гр) глубины на выходе из труб определяют через относительные глубины потока по формуле

Величина коэффициентов А_т показателей степени S и диапазон возможного изменения параметров расходов в зависимости от типа труб и режимов протекания приведены в табл. 2.

Таблица 2

2.5. При напорном режиме глубины на выходе из технически гладких труб принимают равными

2.6. Глубины на выходе из гофрированных труб с коэффициентом шероховатости n_г=0,025÷0,03 определяют по формулам [4]:

при П_Q≤0,8

при 0,8<П_Q≤1,35

при П_Q >1,35 принимают

При параметрах расхода П_Q≤0,8 глубины на выходе из гофрированных труб можно также определять по формулам для круглых труб.

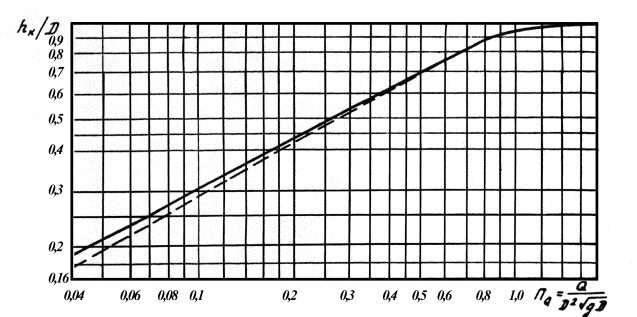

2.7. Критические глубины в трубах h_к определяют по формулам:

при П_Q≤0,8

при 0,8<П_Q≤1,2

для овоидальных труб

при П_Q≤0,8

при 0,8<П_Q≤1,2

для прямоугольных труб

Здесь α - коэффициент кинетической энергии, значение которого для труб α=1,1, при этом

где -удельный расход в трубе.

2.8. Для упрощения и ускорения расчетов глубин на выходе и критических глубин рекомендуется пользоваться графиками, приведенными в рекомендуемом приложении 1.

2.9. При уклонах труб i_т≥0,1 допустимо принимать глубины на выходе из труб равными нормальным глубинам. Графики определения нормальных глубин в технически гладких трубах даны в рекомендуемом приложении 2.

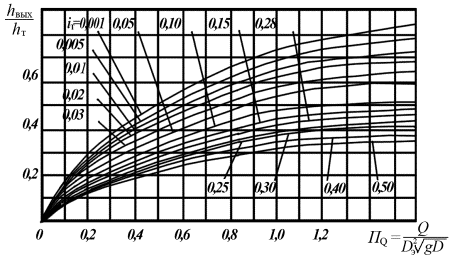

Рис. 1. График для определения нормальных глубин h_o в круглых трубах при ступенчатой укладке звеньев

2.10. Для труб с повышенной шероховатостью, создаваемой за счет ступенчатой укладки звеньев, при средних уклонах i_т>0,04 глубины на выходе принимают равными нормальным глубинам и вычисляют по [1, гл. X] либо по графикам, приведенным ниже.

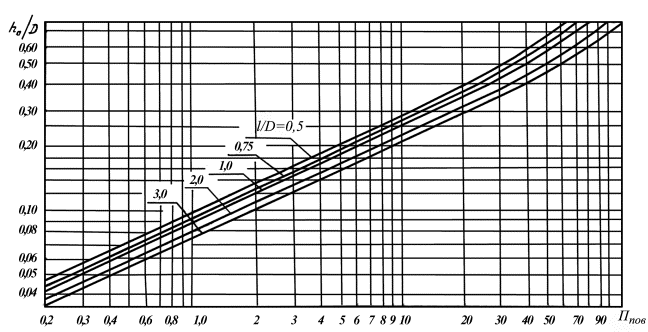

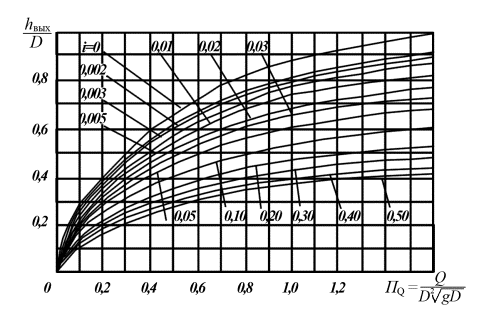

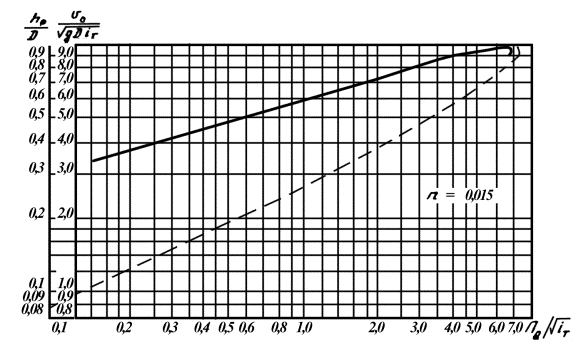

Для круглых труб пользуются графиком (рис. 1), где по оси абсцисс отложен параметр .Приведенную повышенную шероховатость n_пов(пр) определяют по графику рис. 2,а (где Δ-высота ступеней), а при h/D<0,225 она корректируется путем умножений на коэффициент K_h , который находится по графику рис. 2,б.

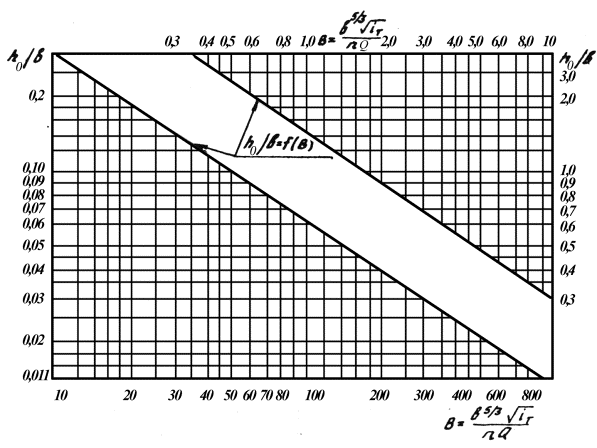

Для прямоугольных труб пользуются графиком рис. 3, где по оси абсцисс отложен параметр (l-длина ступеней).

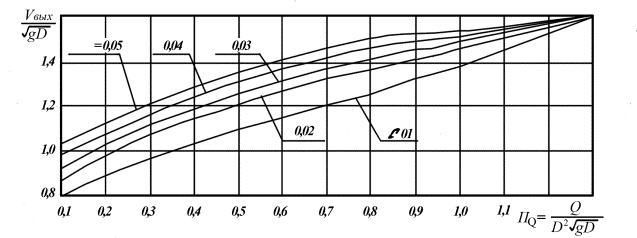

2.11. Скорости на выходе из труб определяют по формуле

Для прямоугольных труб

для круглых и овоидальных труб относительную величину B определяют соответственно табл. 3.

Таблица 3

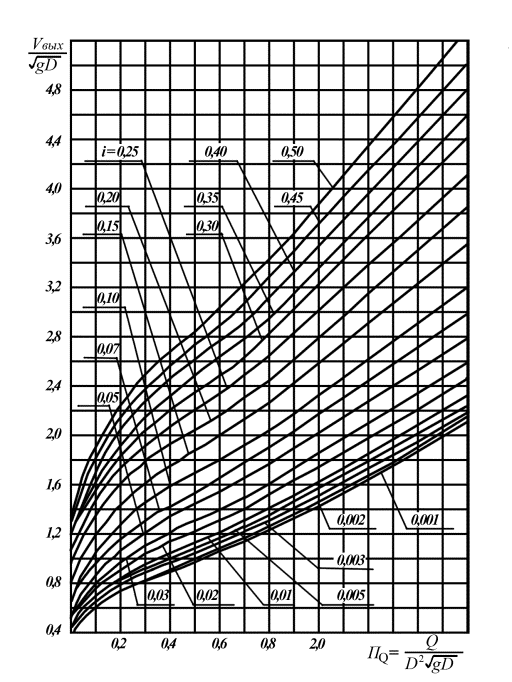

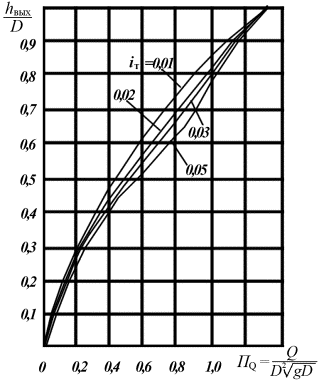

С целью упрощения расчетов в рекомендуемом приложении 3 приводятся графики для определения скоростей на выходах из круглых труб.

Расчет гидравлических характеристик потока на укреплении на основе математической модели

2.12. Математическая модель, описывающая течения в нижних бьефах водопропускных труб при фиксированной (неизменной во времени) поверхности дна, состоит из системы уравнений двумерной (плановой) гидравлики (уравнений мелкой воды с трением) и граничных условий, соответствующих реальным условиям протекания.

а)

б)

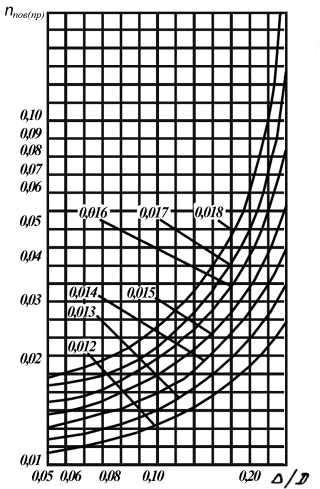

Рис.2. График для определения коэффициента приведенной повышенной шероховатости в круглых трубах:

а - n_пов(пр)=f(Δ/D) при h/D≥0,225;

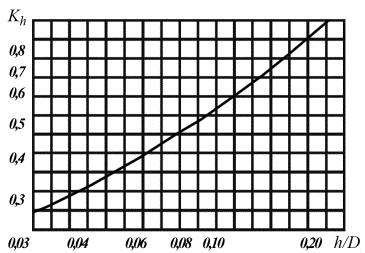

б - поправочный коэффициент K_h=f(h/D)

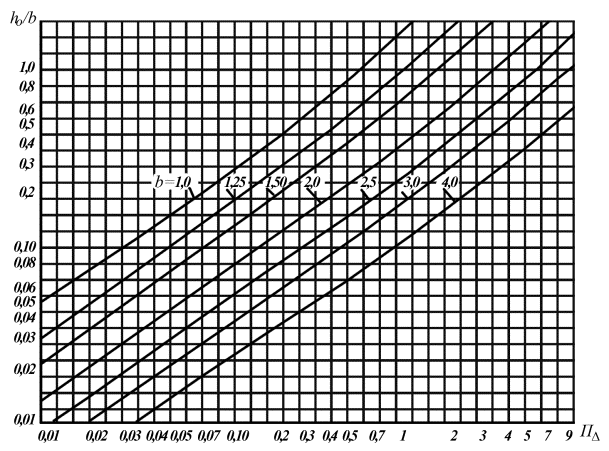

Рис. 3. График для определения нормальных глубин в прямоугольных трубах при ступенчатой укладке звеньев

2.13. Уравнения, записанные в форме интегральных законов сохранения, имеют вид:

Граничные условия для наиболее характерного для нижних бьефов труб случая, когда число Фруда на выходе из трубы больше единицы (F_r вых>1) имеют вид:

2.14. Система уравнений (19), (20) с граничными условиями (21) решается численно, методом конечных разностей на регулярной сетке, состоящей из прямоугольных или выпуклых четырехугольных ячеек. Применяются схемы сквозного счета первого и второго порядков точности, основанные на использовании аналитического решения задачи о распаде гидродинамического разрыва [5-8]:

Схемы (22), (23) записаны для произвольной четырехугольной ячейки. Нижним индексом "о" отмечены сеточные величины, отнесенные к центру ячейки, индексом i - величины отнесенные к i-й стороне ячейки (i=1, 2, 3, 4). Символом "^" обозначены величины на верхнем и нижнем слоях по времени; τ - шаг по времени; ΔG - площадь ячейки; - аппроксимация члена

Способы вычисления величин , , h_i, f_b для схем первого и второго порядков точности, а также эффективные алгоритмы расчета распада гидродинамического разрыва подробно описаны в работах [5, 6, 8]. Там же рассмотрены вопросы постановки разностных аналогов граничных условий (21).

2.15. На основе разработанных алгоритмов в лаборатории мостовой гидравлики и гидрологии ЦНИИСа создана и эксплуатируется программа. WASSER на языке фортран для ЭВМ серии ЕС. Программа позволяет рассчитывать гидравлические характеристики потока в каждой точке укрепления при различных уклонах трубы и лога, различных коэффициентах шероховатости n и параметрах расхода П_Q с учетом влияния формы воронки размыва и условий протекания в выходном логе. Примеры расчета нижнего бьефа по программе приведены в [6, 7], примеры расчета других гидравлических задач - в [5, 6]. Общая последовательность расчетов такова:

а) на плане нижнего бьефа водопропускной трубы строится разностная сетка, учитывающая реальные очертания выходного лога, расположение и диаметр трубы, длину и ширину укрепленной части, размеры воронки размыва;

б) в узлах сетки задаются реальные отметки дна на укреплении и в выходном логе (с учетом ямы размыва), а также коэффициенты шероховатости и начальные значения скорости и глубины в нижнем бьефе (обычно они принимаются бытовыми);

в) на сторонах элементов сетки, прилегающих к границам, задаются граничные условия (21);

г) производится расчет по программе до нахождения стационарного решения, когда поля скоростей и глубин на укреплении на нескольких последовательных шагах по времени практически совпадают. При определенных условиях стационарное решение может не существовать (сбойность течения). Тогда необходимо анализировать результаты на различные моменты времени.

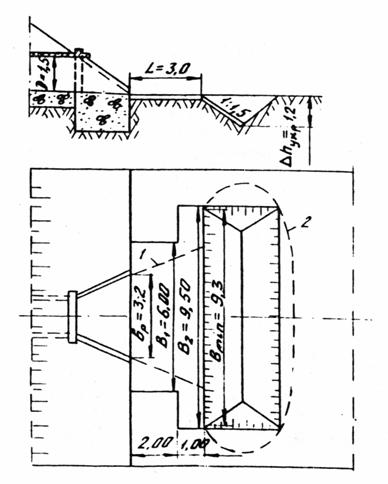

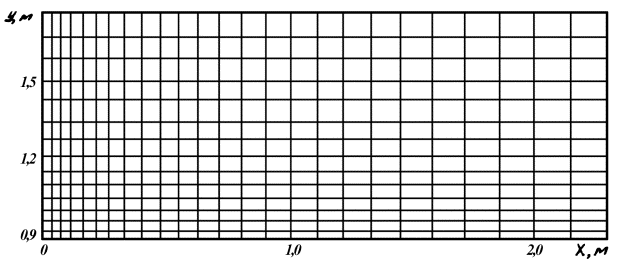

Пример разностной сетки и результатов расчета по программе приведен в справочном приложении 4.

Расчет глубин, скоростей и ширины растекания потока на укреплении на основе эмпирических зависимостей

2.16. Гидравлические характеристики потока на укреплении при уклонах лога i_л≤0,02 определяют согласно Руководству [l].

Максимальную скорость на укреплении принимают

Средние глубины h_укр(к) потока в конце укрепления длиной Z=(2-6)D_э вычисляют по формуле

Ширину растекания потока на укреплении в створе, расположенном на расстоянии x от конца оголовка, находят по зависимости

Приближенно в средних условиях показатель степени можно определять по формуле

полученной из (27) при k=0,8 и .

2.17. Гидравлические характеристики потока на укреплении при уклонах лога i_л>0,02 определяют по приводимым ниже формулам лишь при коэффициенте шероховатости укрепления n_укр=0,014 - 0,016. В остальных случаях расчет следует проводить по программе, основанной на математической модели протекания (см. п. 2.2).

Максимальную скорость на укреплении принимают

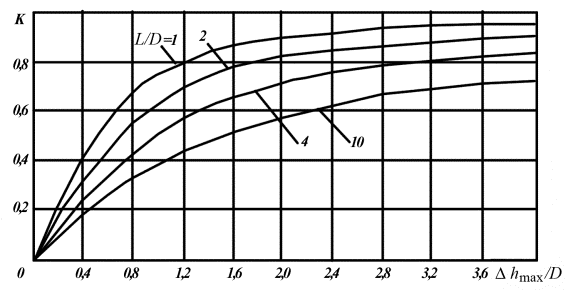

Рис. 4. График для определения коэффициента k формы воронки размыва

Скорости V на укреплении определяют по формуле

Осевая скорость задается соотношением

Формулами (30), (31) можно пользоваться в диапазоне 0≤x/D_э≤20.

Глубины на укреплении при 0,5≤x/D_э≤20 определяют по формулам

Ширину растекания потока на укреплении определяют по формуле

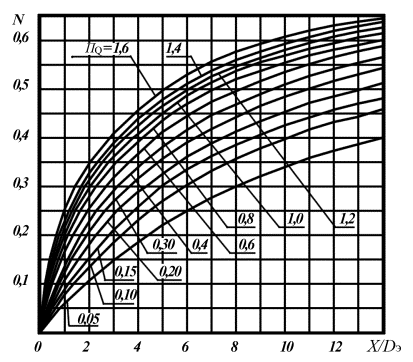

Здесь М и N параметры, определяемые соотношениями:

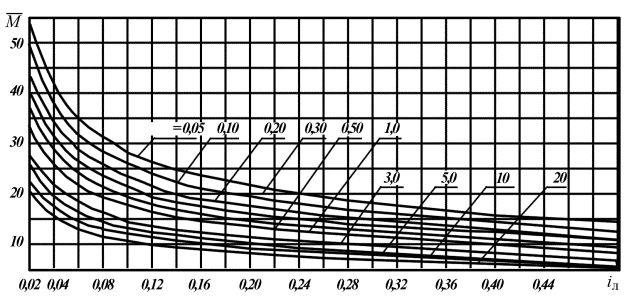

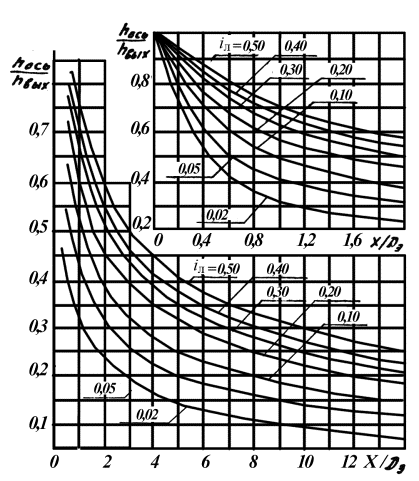

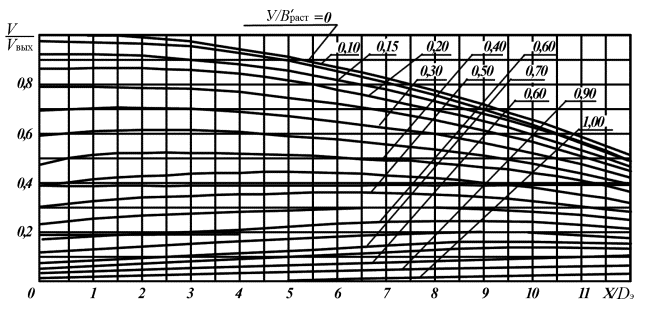

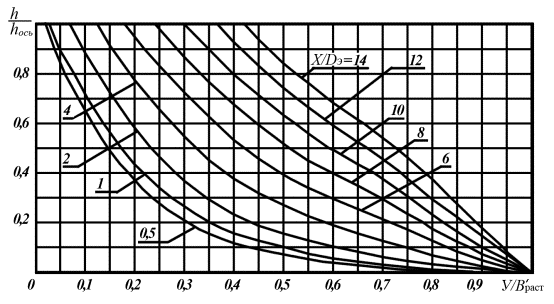

Для упрощения расчетов величины V(x,y), h(x,y) можно определять по графикам рекомендуемого приложения 5.

2.18. В выходных руслах с гасителями (п. 3.4) глубины, скорости и границы растекания потока определяют следующим образом:

а) при применении гасителей в виде ребра и стенки в раструбном оголовке (типы выходных русл 3 и 4) с некоторым приближением можно пользоваться рекомендациями для выходных русл без гасителей;

б) при применении гасителя в виде водобойной стенки характеристики на выходах из сооружений определяют в соответствии с методикой, изложенной в [1, гл. X]. С некоторым приближением для назначения типа укрепления можно принять расчетные скорости на укреплении равными 6 м/с при расчетном расходе и 8 м/с - при наибольшем. Ширину растекания на укреплении определяют по формулам [1, гл. Х]. При гасителе в виде расширяющегося колодца с водобойной стенкой (тип 5)

при гасителе с двумя водобойными стенками (гаситель ЦНИИС, тип 6)

3. ОПРЕДЕЛЕНИЕ ДЕФОРМАЦИЙ ДНА В НИЖНИХ БЬЕФАХ ТРУБ

Характер деформаций и режимы протекания в размываемом логе

3.1. Поток, попадая с укрепления на размываемый грунт лога, образует в нем воронку, приближенно имеющую в плане форму эллипса, в пространстве - форму эллиптического конуса (рис. 5,а). Высота этого конуса, равная максимальной глубине размыва Δh_max за данное время, зависит от уклона, формы и размеров трубы: величины и продолжительности паводка; уклона, формы и характеристик грунтов лога. С увеличением продолжительности паводка Δh_укр возрастает, достигая своей предельной величины Δh_пр лишь за бесконечно большое время.

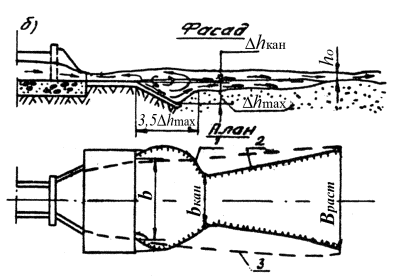

Рис. 5. Характер деформаций и режимы протекания в нижних бьефах труб;

а - поверхностный:

б - донный;

1 - контур воронки размыва; 2 - контур канавы; 3 - границы растекания

В настоящих Методических рекомендациях Δh_max является основной расчетной величиной, определяющей тип и размеры укреплений, Δh_пр используется как параметр в формуле для нахождения Δh_max.

3.2. В ряде случаев при уклонах лога i_л>0,02 за воронкой размыва ниже по течению возможно образование промоины (канавы), которое приводит к увеличению глубины размыва на величину, равную глубине канавы на ее входе (рис. 5,б). В зависимости от гидравлических характеристик потока, уклона и грунтов лога промоина может иметь либо ограниченный характер, либо развиваться на всем протяжении лога. В последнем случае необходимы специальные меры зашиты, так как это угрожает сохранности водопропускного сооружения.

3.3. В воронке размыва возможны два режима протекания потока - поверхностный (см. рис.5,а) и донный (см. рис. 5,б).

Донный режим характеризуется наличием поверхностного гидравлического прыжка и донного транзитного потока. Глубина размыва при этом режиме наибольшая.

Поверхностный режим характеризуется наличием донного вальца и поверхностного транзитного потока. Размыв при этом режиме существенно (в 1,5 - 2 раза) меньше, чем при донном. Устойчивый поверхностный режим может быть обеспечен лишь специальными устройствами, к числу которых относится ребро в конце укрепления и гасители.

3.4. Для зашиты нижнего бьефа от размывов рекомендуются следующие 6 основных типов выходных русл (рис.6), Тип 1 представляет собой укрепление с концевой частью в виде предохранительного откоса, тип 2 - то же с вертикальной стенкой. Тип 3 отличается от типа 1 наличием ребра в конце укрепления, тип 4 - сочетанием стенки в раструбном оголовке с ребром в конце укрепления. Тип 5 представляет собой расширяющийся водобойный колодец с одной стенкой, а тип 6 - с двумя стенками (гаситель ЦНИИС). Типы 5а, 6а отличаются от типов 5, 6 наличием вертикальной стенки вместо предохранительного откоса.

Во всех типах выходных русл эффективно применение каменной наброски в концевых частях. Соответствующие номера типов выходных русл помечены индексом "к".

Типы 5 (5а, 5ак) и 6 (6а и 6ак), как правило, используют для труб, укладываемых с большими уклонами (косогорных). Геометрические размеры и гидравлические характеристики в нижних бьефах труб с выходными руслами этих типов определяют в соответствии с рекомендациями, изложенными в Руководстве [1, гл. X].

Максимальные глубины размыва

3.5. Максимальные глубины размыва при уклонах лога i_л≤0,02 определяют по формулам:

а) в выходных руслах без каменной наброски

б) в выходных руслах с каменной наброской

Для эффективной работы камня в наброске объем его следует задавать в пределах ,а крупность - не менее полученной из выражения

Минимальный максимальный  удельные объемы камня определяют по формулам

При  расчет размыва следует производить без учета наброски.

При  глубину размыва определяют по формуле

3.6. Максимальные глубины размыва при уклонах лога i_л>0,02 определяют по формулам:

а) в выходных руслах без каменной наброски

б) в выходных руслах с каменной наброской

При i_л>0,02 минимальный объем камня в рисберме определяют по формуле (43); поправку на избыток камня не вводят.

3.7. Предельные глубины размыва определяют по формуле

Таблица 4

В последнем столбце табл. 4 выписаны граничные значения , при превышении которых в формулу (48) вместо (Q/Q_k) должны подставляться эти значения.

3.8. При расчете размывов грунты в логе подразделяются на связные и несвязные. К несвязным грунтам относятся крупнообломочные и песчаные грунты, не обладающие свойством пластичности (раскатывания).

К связным относятся глинистые, суглинистые и супесчаные грунты с числом пластичности более 0,01, а также глинистые и песчаные грунты при степени заторфованности (содержании растительных остатков) более 10 %.

Расчетный диаметр частиц однородного несвязного грунта определяют по формуле

К однородным несвязным следует относить грунты, удовлетворяющие условию , где d_max - средний диаметр крупных частиц, которые составляют 5 % от массы грунта или диаметр самой крупной фракции, если она составляет не менее 5 % от массы грунта.

Расчетный диаметр связного грунта d, мм, определяют по формуле

Таблица 5

При наличии в логе засоленных и мерзлых^* связных грунтов расчетный их диаметр определяют по формуле (50) с введением в нее коэффициента β=β_t·β_c.

Коэффициент β_t принимают по табл. 6 в зависимости от состава породы и содержания льда, которые определяют криогенную текстуру, т.е. совокупность признаков сложения мерзлого грунта, обусловленную ориентировкой, относительным расположением и распределением различных по форме и размерам ледяных включений и льда-цемента.

Таблица 6

При содержании легкорастворимых солей до 3 % коэффициент принимают по табл. 7.

Таблица 7

При большем содержании солей в грунте коэффициент β_с устанавливается на основании специальных исследований.

Для несвязных грунтов температурный режим не оказывает влияния на их размываемость и поэтому следует принимать β_t=1. При содержании в несвязных грунтах легкорастворимых солей средний диаметр частиц определяют по формуле (49) с коэффициентом 0,85.

*Под мерзлыми понимают грунты, в которых после промерзания (при оттаивании) нарушены структурные связи.

3.9. Коэффициент η в формуле (40) при пропуске постоянного расхода Q в течение времени t рассчитывают по формулам:

причем в случае наличия гасителей граничные значения Q/Q_k определяют по табл. 4 (см. п.3.7).

Для реальных гидрографов, форма которых регламентирована [10] (показательного, треугольного, трапециевидного), расчетное время определяется зависимостью

Для более точного учета фактора времени, особенно при гидрографах сложной формы (многопиковых и т.п.), рекомендуется пользоваться методикой расчета, изложенной в рекомендованном приложении 6.

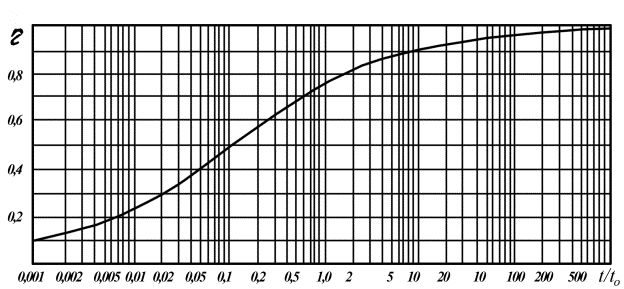

Для определения величины η наряду с формулой (51) можно пользоваться графиком (рис. 7).

Глубина промоины в выходном логе

3.10. Глубину промоины определяют в такой последовательности.

Вычисляют ширину потока В_нр, при которой скорость в логе равна неразмывающей

Здесь для одернованных логов принимают V_н=1,5 м/с, а во всех остальных случаях

Величину В_нр сравнивают с шириной лога b_л (для явно выраженного лога) либо с предельной шириной растекания потока на наклонной плоскости

где М находят по формуле (35) или по зависимостям рекомендованного приложения 5 (с заменой i_укр и С_укр на i_л и С_л).

Если В_нр>b_л либо В_нр>B_pаст(np), то размыв дна лога может происходить на большой длине и сопровождаться значительным понижением отметок, в том числе и у концевой части укрепления. В этом случае необходимо принимать специальные меры защиты: устраивать перепады, укреплять лог до его подошвы или на значительном протяжении.

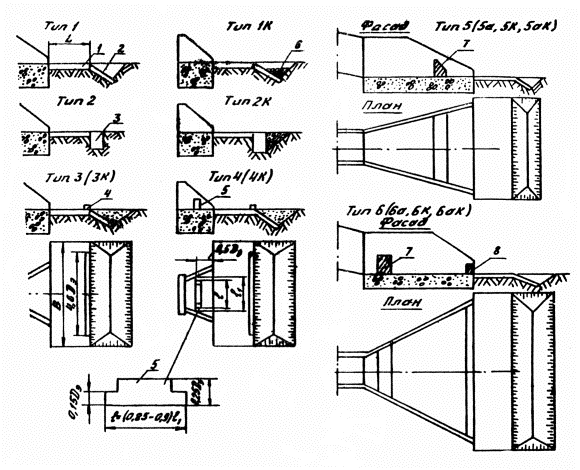

Рис. 6. Типы выходных русл:

1 - крепление; 2 - предохранительный откос; 3 - вертикальная стенка; 4 - стенка в конце укрепления; 5 - стенка в раструбе; 6 - каменная наброска; 7 - стенка в расширяющемся раструбе; 8 - стенка на выходе из расширяющегося раструба.

Рис. 7. График для определения относительной глубины размыва

В противном случае определяют положение створа x=X_нр, в котором прекращается размыв, и глубину потока в нем - по формулам;

где величину N определяют из формулы (34), приняв В_раст=В_нр

Вместо формулы (57) можно использовать график рис.2 рекомендуемого приложения 5.

3.11. Производят расчет параметров (ширины и глубины потока) на входе в канаву. Вначале определяют максимальную глубину размыва Δh_max для случая отсутствия промоины (канавы) по формуле (40). Затем находят (в первом приближении) расстояние от выхода из трубы до входа в канаву

Вычисляют ширину растекания B_{раст(кан)} в створе начала канавы B_{раст(кан)}=В_раст(X_кан) по формулам (34) - (36).

Находят ширину b_кан и глубину h_кан потока на входе в канаву при стабилизации размыва:

Если B_{раст(кан)}<b_кан, то принимают b_кан=B_{раст(кан)}, а h_кан вычисляют по формуле (62), в противном случае к расчету принимают b_кан и h_кан, вычисленные по формулам (61) и (62).

3.12. Определяют среднюю глубину потока в канаве

3.13. Определяют глубину размыва канавы по формуле

где коэффициент Шези С определяют при h=h_кан(ср) по формуле

3.14. Определяют уточненное расстояние от выхода из трубы до входа в канаву

Если , то заменяют  на  и производят повторный расчет канавы.

Если Δh_кан>3 м, то либо увеличивают отверстие сооружения, либо принимают специальные меры защиты (устраивают перепады, консольные сбросы и т.п.).

4. НАЗНАЧЕНИЕ ОСНОВНЫХ РАЗМЕРОВ ВЫХОДНЫХ РУСЛ

4.1. Исходными данными для назначения основных размеров выходных русл являются гидравлические характеристики потока в нижнем бьефе (глубины, скорости и границы растекания) и глубины размыва. В результате расчетов определяют длину и ширину укрепления на выходе из трубы, глубину заложения концевой части, мероприятия по уменьшению размывов за укреплением (гасители, размер каменной рисбермы и т.д.).

4.2. Расчет основных размеров выходных русл выполняют в такой последовательности:

1. Предварительно назначают тип выходного русла из числа рекомендованных (см. рис. 6), исходя из следующих соображений:

а) для полностью загруженных труб (т.е. работающих при расчетных заполнениях) рекомендуются типы 1к и 2к, причем при значительных уклонах сооружений i_т>0,04 применяют ступенчатую укладку звеньев труб;

б) для недогруженных труб применяют типы 1 или 2;

в) в качестве вариантов для труб при расчетном заполнении и особенно при больших уклонах труб и лога (i_т и i_л больших 0,05) применяют типы 3 (3к) - 4 (4к) и 5 (5а, 5к, 5ак), 6 (6а, 6к, 6ак), рассматривая при этом случай укладки труб без ступеней.

2. Определяют глубины и скорости потока на выходе из труб и на укреплении согласно рекомендациям разд. 2.

3. Назначают тип и длину укреплений, принимая ее равной (из конструктивных соображений) L=(1,5-2).

4. Определяют глубину размыва на выходе из труб. При глубине размыва Δh_max>2 м переходят на другой тип выходного русла, обеспечивающий снижение размыва, и расчет повторяют. При Δh_кан>3 м увеличивают отверстие сооружения либо принимают специальные меры защиты.

5. Определяют глубину заделки концевой части.

6. Определяют ширину растекания потока.

7. Определяют ширину укреплений и устанавливают их окончательные размеры

8. При использовании выходных русл типов 5 (5а) и 6 (6а) определяют размеры гасителей согласно Руководству [1, гл. X].

4.3. Тип и материал укреплений устанавливают по величине максимальной скорости на укреплении, сравнивая ее с допускаемыми скоростями для укреплений, приведенными в [1, табл. П-6, стр. 28].

4.4. Глубину заложения концевой части укрепления определяют по формуле

4.5. Ширину растекания потока при уклонах лога i_л≤0,02 определяют по формуле (26), при i_л>0,02 - по формуле (34) либо по графикам, приведенным в рекомендуемом приложении 5, либо по программе WASSER (п. 2.12-2.15).

4.6. Ширину укрепления на всей длине, за исключением концевой части (длину ее принимают равной 1 м), устанавливают по ширине растекания потока с запасом в 1 м в каждую сторону.

Допускается уменьшать ширину укрепления из жестких бетонных элементов, ограничив ее либо изолиниями скоростей на укреплении, равных допускаемым скоростям для грунтов выходного лога, либо заменив часть укрепления наброской из щебня или камня определенной крупности на участке, где скорости потока не превышают допускаемых для указанного материала. Такое сокращение ширины укрепления допускается на всей длине его, за исключением концевой части.

В качестве расчетной ширины укрепления в концевой его части принимают большую из величин: ширину растекания В_раст в конце укрепления и В_min, определяемую по формуле

После назначения ширины укрепления производят окончательную ее корректировку. Форма укрепления в плане может быть прямоугольной или трапецеидальной, причем с прямоугольными или ступенчатыми границами.

4.7. В выходных руслах с каменной наброской камень укладывают по всей ширине укрепления в приготовленный котлован так, чтобы верх его находился не менее чем на 0,5 м ниже поверхности земли. При уклонах лога i_л≥0,02 и возможности образования промоины в выходном логе камень следует укладывать на 0,5 м ниже дна промоины у концевой части.

При назначении удельного объема камня в рисберме следует учесть, что за счет его варьирования можно существенно сократить глубину размыва.

4.8. Рациональные типы и размеры укреплений выбирают на основе технико-экономического сравнения вариантов выходных русл.

4.9. Примеры расчетов основных размеров выходных русл приведены в рекомендуемом приложении 7.

ПРИЛОЖЕНИЯ

Приложение 1
рекомендуемое

Графики для определения глубин на выходе из труб h_вых и критических глубин h_к в трубах

a)

б)

в)

г)

Рис. 1. Графики для определения глубин на выходе из труб:

а - круглых; б - прямоугольных, работающих при П_Q>0,8 при полунапорном режиме; в - овоидальных; г - гофрированных с учетом их возможной "зарядки".

Рис. 2. График для определения критической глубины в трубах:----круглых;----------овоидальных

Приложение 2
Рекомендуемое

Графики для определения нормальных глубин h₀ в технически гладких трубах

Рис. 1. Графики для определения нормальных глубин h₀ и соответствующих им скоростей V₀ в круглых трубах:----  - для ; - - - - - -  -для h₀/D

1. Пояснении к пользованию графиком (см. рис.1).

При коэффициенте шероховатости n, отличном от n=0,015, относительные нормальные; глубины в круглых трубах определяют при параметре расхода, приведенном к фактическому значению n

2. Пример расчета. Дано D=1 м; Q=1,4 м³/с; i_т=0,15; n=0,013.

Расчет

По графику находим , h₀=0,26·1,0=0,26 м и ,

Рис. 2. График для определения нормальных глубин в прямоугольных трубах

Пример расчета (см. рис.2). Дано: b=2,0 м, n=0,015, Q=12,6 м³/c; i_т=0,10.

Расчет:

и по нижней и левой части графика находим

Приложение 3
Рекомендуемое

Графики для определения скоростей на выходе из круглых труб

Рис. 1. График для определения скоростей на выходе из круглых технически гладких труб

Рис. 2. График для определения скоростей на выходе V_вых из гофрированных труб с учетом возможной их зарядки

Приложение 4
Справочное

Разностная сетка и примеры расчетов гидравлических характеристик потока в нижнем бьефе водопропускной трубы на основе математической модели

Рис. 1. Вариант неравномерной разностной сетки для расчета растекания потока в логе с прямолинейными боковыми стенками (в силу симметрии области течения относительно оси трубы сетка построена для половины области)

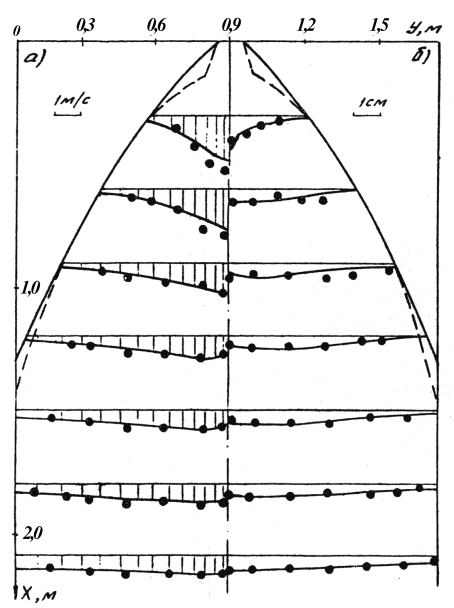

Рис. 2. Глубины и скорости потока при истечении его в лог шириной 1,8 м с плоским бетонным наклонным дном (i_л=0,05, n_л=0,014) из круглой трубы диаметром D=0,1 м, скоростью и глубиной на выходе V_вых=1,78 м/с, h_вых=0,035 м, приведенной шириной выхода b_вых=0,064 м;

а - эпюры скоростей;

б - эпюры глубин;

------- - расчет;

• • • • • •  - эксперимент;

- - - - - -границы растекания в эксперименте

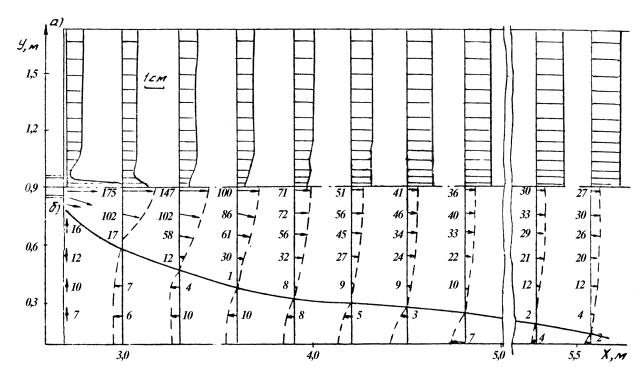

Рис. 3. Глубины (а) и скорости (б) потока при истечении его в лог с уклоном дна i_л=0,001 (остальные параметры те же, что и на рис. 2):

→ - векторы скорости; 7…175 - их абсолютные значения; -------- -линия нулевых скоростей

Приложение 5
Рекомендуемое

Графики для определения ширины растекания потока b_раст, глубин h и скоростей V потока на укреплении при уклоне выходного лога i_л>0,02

Ширину растекания потока находят по формуле (34)

Значения поправочного коэффициента K_м для определения ширины растекания на укреплении

Графики для определения глубины потока h и глубин по оси потока h_ось на укреплении даны на рис. 3 и 4, скоростей потока V- на рис. 5 настоящего приложения.

Рис. 1. График для определения параметра

Рис. 2. График для определения параметра N

Рис 3. График для определения глубины потока h на укреплении

Рис. 4, График для определения глубин по оси потока h_ось на укреплении

Рис 5. График для определения скоростей потока V на укреплении

Приложение 6
Рекомендуемое

Расчет максимальной глубины размыва с учетом гидрографа паводка произвольной формы

При формах гидрографа паводка, не поддающихся введенной в п.3.9 схематизации (например, многопиковой) расчет Δh_max непосредственно по формулам (40), (48), (51) - (53) может привести к заметным погрешностям. В этом случае применяется следующий алгоритм расчета:

1. Гидрограф заменяют ступенчатым, т.е. представляют в виде последовательности пар чисел {Q_j, T_j}, j=1…N, где Q_j, T_j - соответственно расход на j-й ступени и ее продолжительность; N - число ступеней, выбираемое из условия обеспечения необходимой точности расчетов (обычно N≥10).

2. Задают начальную глубину размыва Δh_max(0) (обычно Δh_max(0)=0) и полагают j=0.

3. Увеличивают j на 1 (j=j+1); если j>N - расчет завершен.

4. Рассчитывают Δh_пр(Q_j) по формуле (48) при Q=Q_j, Если Δh_пр(Q_j)<Δh_max(j-1), полагают Δh_max(j)=Δh_max(j-1) и переходят к п. 3 алгоритма.

5. Уравнение (40) с учетом (51), (52) и величины Δh_пр(Q_j) разрешают относительно t при Δh_max=Δh_max(j-1) и находят t_j - время, за которое постоянный расход Q_j размоет дно на глубину Δh_max(j-1) (т.е. на начало j-й ступени):

6. Полагают t=t_j+T_j и по формулам (40), (48), (51), (52) при Q=Q_j вычисляют глубину Δh_max(j) на конец j-й ступени

после чего переходят к п. 3 алгоритма.

По описанному алгоритму в ЦНИИСе разработана и эксплуатируется программа для расчета Δh_max при пропуске гидрографов типовой или произвольной формы при любых рекомендуемых типах выходных русл.

Приложение 7
Рекомендуемое

Примеры расчета нижнего бьефа труб

Пример 1. (уклон лога i_л≤0,02).

Исходные данные

Круглая железобетонная труба D=1,5 м без конических звеньев с раструбным оголовком b_р= 3,2 м расположена на автомобильной дороге. Уклон трубы i_т=0,05, уклон лога i_л=0,01. Расчетный расход в сооружении Q_p=4 м³/с. Объем стока W_p=21·10³ м³. Лог широкий в виде наклонной плоскости. Грунты лога - пески со средним диаметром частиц d=1 мм. Требуется назначить тип выходного русла и определить размеры укреплений на выходе из трубы.

Расчет

1. Назначаем тип выходного русла. Труба практически полностью загружена, так как согласно [1, табл. 1, 2], расход в указанной трубе при расчетном заполнении равен Q_p=4,7 м³/с, что близко к Q_p=4 м³/с; согласно указаний разд. 4 назначаем выходное русло типа 1к.

2. Определяем скорости на выходе из трубы V_вых. Для этого по формуле (3) определяем параметр расхода

и по графику рис. 1 приложения 3 находим

Максимальные скорости на укреплении V_укр(max) при i_т>0,02 согласно п. 2.17 принимают равными V_укр(max)= V_вых=5,4 м/с.

3. Назначаем тип укрепления. По [1, табл. П-6] при V_укр(max)=5,4 м/с принимаем бетонное монолитное укрепление длиной L=2D=2·1,5=3 м (см. п. 4.3).

4. Определяем глубину размыва в принятом выходном русле в такой последовательности:

а) вычисляем предельную глубину размыва по формуле (48), для чего предварительно вычисляем Q_к и δ_м (см. пояснения соответственно к формулам (27) и (48)):

Для принятого выходного русла 1к  =1 и для него по табл. 4 находим r=0,9 и S=0,6.

Тогда имеем

б) определяем продолжительность паводка по формуле (53)

в) определяем эталонное время размыва по формуле (52) при С_р=0 (несвязные грунты)

г) определяем долю предельной глубины размыва, осуществляемую за время прохождения паводка, по формуле (51)

д) определяем максимальную глубину размыва по формуле (40)

е) назначаем расчетное значение удельного объема камня в рисберме, исходя из условия

для чего находим величины  и  соответственно по формулам (43) и (44). В первом приближении крупность камня при этом принимаем равным d_H=0,1 м.

Принимаем

ж) уточняем принятую крупность камня в рисберме, исходя из формулы (42)

Следовательно, крупность камня d_H=0,1 м принята правильно;

з) определяем глубину размыва в принятом выходном русле по формуле (41)

т.е. тип выходного русла 1к назначен правильно.

5. Назначаем глубину заделки концевой части укрепления для типа 1к - глубину заложения предохранительного откоса. Согласно указаниям п.4.4 принимаем глубину заложения концевой части укрепления равной

6. Определяем ширину растекания потока. При i_л≤0,02 расчет выполняем по формуле (26), предварительно вычислив показатель степени S по формуле (27) и коэффициент K по графику (см. рис.4).

Результаты расчетов приведены в табличной форме.

7. Определяем ширину укрепления. Расчет выполняем в такой последовательности:

а) назначаем ширину укрепления на всей ее длине, кроме концевой части, по ширине растекания с запасом, равным по 1 м с каждой стороны укрепления B=B_раст+2,0 м

б) находим ширину укрепления в конце его по формуле (67) при θ=3,0 и Δh_кан=0

в) принимаем окончательные размеры укрепления в плане, исходя из кратности их 0,5 м, приведенные на рис. 1.

Рис. 1. Конструкция и размеры укреплений, полученные в результате расчета нижнего бьефа трубы при i_л≤0,02;

1-граница растекания, 2-контур воронки размыва

Пример 2. (уклон лога i_л>0,02).

Исходные данные

Прямоугольная типовая железобетонная труба отверстием b×h_т=1,5×2,0 м с раструбным оголовком b_р=3,7 м расположена на железной дороге в, средней полосе страны. Уклон трубы i_т=0,15. Труба запроектирована со ступенчатой укладкой звеньев, со ступенями высотой Δ=0,30 м и длиной l=2,0 м.

Уклон и коэффициент шероховатости лога соответственно равны i_л=0,05, n_л=0,045. Расчетный расход в сооружении Q_p=9,0 м³/с, наибольший Q_max=11,5 м³/с. В результате гидравлического расчета установлено, что расчетный и наибольший расходы проходят при безнапорном режиме. Объем стока: при расчетном паводке W_p=48,5·10³ м³, при наибольшем W_max=60,0·10³ м³. Лог широкий в виде наклонной плоскости, грунт лога - глины с расчетным сцеплением С_р=0,5·10⁵ Па.

Требуется назначить тип выходного русла и определить размеры укреплений на выходе из трубы.

Расчет

1. Назначаем тип выходного русла. Труба практически полностью загружена и имеет большой уклон. Согласно рекомендациям разд. 4 назначаем выходное русло типа 1к.

2. Определяем глубины и скорости на выходе из трубы при ступенчатой укладке звеньев и на укреплении в следующем порядке:

а) вычисляем параметр

 _{( см. п. 2.10);}

б) по графику (см. рис. 3) находим;

в) находим скорости на выходе из трубы по формуле (17):

г) максимальные скорости на укреплении V_укр(max) согласно п. 2.17 принимают V_укр(max)=V_вых

Следовательно

при Q_p V_{укр(max)р}=V_вых(р)=6,5 м/с;

при Q_p V_{укр(max)max}=V_вых(max)=6,9 м/с.

Так как  а допускаемые скорости при прохождении наибольшего расхода можно повышать на 35 % (см. п. 1.13), то к расчету принимаем максимальную скорость при расчетном расходе V_{укр(max)р}=6,5 м/с.

3. Назначаем тип укрепления по [l, табл. П-6]; при V_max=6,5 м/с принимаем бетонное монолитное укрепление. Предварительно определяем эквивалентный диаметр сооружения по формуле (5)

Согласно п. 4.3 длина укрепления L=1,5 D_э=1,5·1,96=3 м.

4. Определяем глубину размыва в принятом выходном русле в такой последовательности:

а) вычисляем предельную глубину размыва по формуле (48). Для этого предварительно вычисляем Q_к и δ_м (см. пояснение соответственно к формулам (24) и (48)) и расчетный диаметр грунтов по формуле (50)

Расчетный диаметр грунтов при С_р=0,5·10⁵ Па равен

Для принятого выходного русла 1к имеем ψ=1, а величины r=0,9 и S=0,6 находим по табл. 4. Тогда получим:

при Q_р

при Q_max

б) определяем продолжительность паводка по формуле (53):

в) определяем эталонное время размыва по формуле (52):

при Q_р

при Q_max

г) определяем долю предельной глубины размыва за время прохождения паводка по формуле (51):

при Q_р

при Q_max

д) определяем максимальную глубину размыва по формуле (40):

Так как глубины размыва как при Q_p, так и при Q_max оказались менее 2,0 м, то корректируем тип выходного русла и принимаем в качестве расчетного выходное русло типа 1, т.е. отказываемся от каменной наброски.

В связи с тем, что выходной лог имеет уклон i_л=0,05>0,02, то определяем основные размеры промоины.

При неявно выраженном логе расчет промоины ведем в такой последовательности.

1. Вычисляем по формуле (54) ширину потока В_нр, при которой скорость в логе равна неразмывающей скорости, предварительно вычисленной по формуле (55)

Тогда имеем:

при Q_р

при Q_max

2. Определяем ширину створа предельного растекания по формуле (56) при N=1, предварительно установив параметры расхода по формуле (4), параметры М и K_м соответственно по рис.1 и таблице приложения 5 и по формуле, приведенной в том же приложении 5.

При i_л=0,05 и  по графику (см. рис. 1 приложения 5) для Q_р и

находим M=18,1, по таблице при _D_э=1,96 и П_Q=0,68 находим K_м=1,86 и по формуле

Тогда B_{раст(пр)}=60,2+3,7=63,9 м.

М=18,7, K_м=1,88;

B_{раст(пр)}=60,8+3,7=64,5 м.

3. Сравниваем В_нр с В_{раст(пр)}:

при Q_р      В_нр=36,6 м<В_{раст(пр)}=63,7 м;

при Q_max   В_нр=46,7 м<В_{раст(пр)}=64,5 м.

Следовательно, промоина имеет ограниченное протяжение.

4. Определяем положение створа, в котором прекращается размыв по формуле (57), предварительно вычислив N по формуле (50):

при Q_р

при Q_max

5. Определяем глубину потока в створе прекращения размыва по формуле (58):

при Q_р

при Q_max

6. Определяем ширину растекания потока в створе на входе в канаву B_{раст(кан)} по формуле (34) при X=X_кан, предварительно вычислив X_кан по формуле (60) и определив параметр N по графику (рис.2 приложения 5) (параметры М вычислены ранее):

при Q_р  и по величинам  и П_Q=0,68 находим N=0,32, а затем В_{раст(кан)}=MN+b_р=60,2∙0,32+3,7=23 м.

При Q_max  Х_кан=3,5∙1,04+3,0=6,65 м. По  П_Q=0,87 находим N=0,36, а затем В_{раст(кан)}=60,8∙0,36+3,7=25,6 м.

7. Находим b_кан и глубину потока h_кан на входе в канаву при стабилизации размыва по формулам (61) и (62):

при Q_р

и к расчету принимаем b_кан=9,44 м;

при Q_max

и к расчету принимаем b_кан=10,75 м;

8. Определяем среднюю глубину потока в канаве по формуле (63) при Q_p:

при Q_max

8. Определяем глубины размыва канавы по формуле (64), предварительно определив С_кан по формуле (65):

при Q_p

при Q_max

10. Уточняем расстояние до входа в канаву по формуле (66) при m=1,5:

при Q_p

корректировка Х_кан не требуется;

при Q_max

корректировка Х_кан не требуется. Вычисленные значения Х_кан принимаются к расчету.

11. Определяем глубину заложения концевой части укрепления по формуле (67), причем при Q_p Δh_укр увеличиваем на 20 %:

при Q_p

при Q_max

для расчета принимаем Δh_укр=3,18 м.

12. Определяем ширину растекания потока на укреплении при n=0,015. При i_л>0,02 расчет выполняем по формуле (34) при x=1,2 и 3 м, предварительно вычислив параметр (=18,7) по графику (см. рис. 1) и формуле приложения 5 и параметр N по графику (см. рис. 2) того же приложения. Расчет ведем в табличной форме.

Для расчета принимаем величину растекания при наибольшем расходе.

13. Определяем ширину укрепления. Расчет выполняем в такой последовательности:

а) назначаем ширину укрепления на всей его длине, кроме концевой части длиной 1 м, по ширине растекания с запасом по 1 м с каждой стороны укрепления B=В_раст+2,0 м.

Результаты расчета приведены ниже.

б) находим ширину воронки размыва в конце укрепления B_min по формуле (68) при θ=3 (концевая часть с предохранительным откосом), определив коэффициент формы воронки размыва по графику рис. 4 при L/D_э=1,5

при Q_p

при Q_max

Следовательно, ширина укрепления на всем его протяжении определяется шириной растекания, которая оказалась весьма значительной.

Для сокращения ширины укрепления ограничим его изолиниями, соответствующими неразмывающей скорости потока для грунтов лога, определенной выше и равной V_н=1,49 м/с.

Для этого воспользуемся графиком (рис.5 приложения 5) предварительно заменив скорость V на V_н

при Q_p

при Q_max

По графику (см. рис.5 приложения 5) находим величину относительной граничной ширины растекания (У/B_pаст)_гp в. каждом створе, ограничивающей область, за пределами которой скорости потока на укреплении не будут превосходить неразмывающих, и определим размеры укрепления, соответствующие этой ширине В_гр с запасом по 1 м в каждую сторону.

Результаты расчета приведены ниже в табличной форме.

Ширину укрепления в конце его, необходимую при пропуске наибольшего расхода В_укр=8,8 м сравниваем с B_min. В_укр=8,8 м<B_min=10,65 м - для расчета принимаем В_укр=10,65 и корректируем размеры укрепления из конструктивных соображений, принимая их кратными 0,5 м. Результаты расчета приведены на рис. 2.

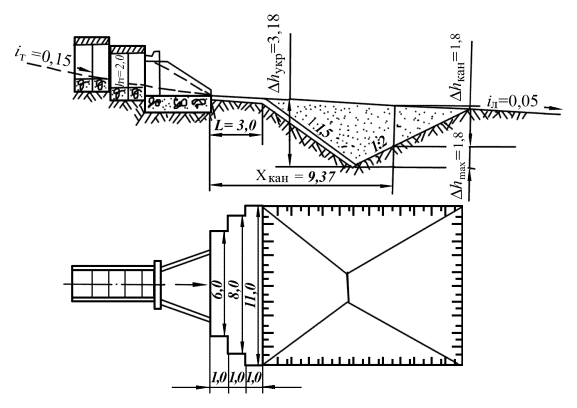

Рис. 2. Конструкция и размеры укреплений, полученные в результате расчета нижнего бьефа трубы при уклоне выходного лога i_л>0,02.

СПИСОК ЛИТЕРАТУРЫ

1. Руководство по гидравлическим расчетам малых искусственных сооружений. М., Транспорт, 1974.

2. Рекомендации по расчету выходных русл дорожных водопропускных труб с укреплениями из каменной наброски. М., ЦНИИС, 1980.

3. Строительные нормы и правила. Мосты и трубы. СНиП 2.05.03-84. М., Госстрой СССР, 1985.

4. Методические рекомендации по гидравлическому расчету металлических гофрированных труб. М., ЦНИИС, 1979.

5. Семенов А.Ю. Применение метода Годунова к уравнениям мелкой воды с учетом рельефа дна. "Труды 8 конф. молодых ученых Московского физико-технического института, Долгопрудный, 27 марта - 7 апреля 1983, ч.1." М., МФТИ, № 5927-83 ДЕП.

6. Беликов В. В., Семенов А.Ю. Метод Годунова С модификацией Колгана для численного решения двумерных уравнений мелкой воды. "Труды 10 конф. молодых ученых Московского физико-технического института, Долгопрудный, 23марта-7апреля 1985 ,ч.1. М., МФТИ, №5983-85 ДЕП.

7. Беликов В. В., Семенов А.Ю. Применение метода Годунова с модификацией Колгана к расчету планов течений в нижних бьефах водопропускных труб. В сб. "Гидравлика дорожных водопропускных сооружений". Саратов, СПИ, 1985.

8. Беликов В. В. Безытерационный алгоритм расчета распада разрыва для уравнений мелкой воды. В сб. "Пути повышения производительности труда, сокращения сроков проектирования и строительства транспортных сооружений". М., ЦНИИС, 1986.

9. Строительные нормы и правила. Основания зданий и сооружений. СНиП 2.02.01-83. М., Стройиздат, 1985.

10. Строительные нормы и правила. Определение расчетных гидрологических характеристик. СНиП 2.01.14-83. М., Стройиздат, 1985.
