ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ ПЕРЕХОДНЫЕ С ОБЖАТИЕМ для трубопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.05-82 Введен впервые |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
(Отметка введена дополнительно. Изм. № 1)
1. Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной и обжатыми концами для трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:
Р=3,92 МПа (40 кгс/см2), t=440ºC;
Р=7,45 МПа (76 кгс/см2), t=145ºC;
Р=4,31 МПа (44 кгс/см2), t=340ºC;
Р=3,92 МПа (40 кгс/см2), t=200ºC.
(Измененная редакция. Изм. № 3)

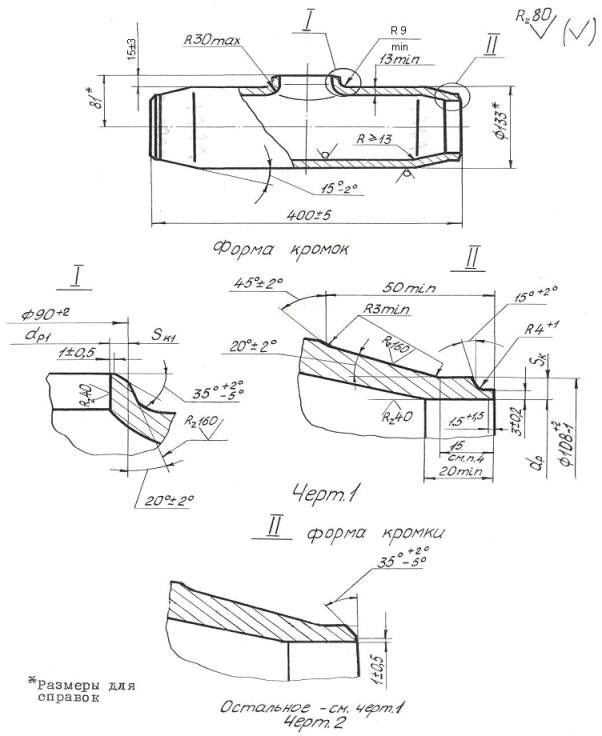

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в таблице.
3. Материал тройников - сталь 20 по ТУ 14-3-460-75. Масса тройников - 16,1 кг.
4. Размеры прямых участков - рекомендуемые и уточняются технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков,
5. Радиусы сопряжения горловины с корпусом, высоты и толщины стенки Sк1 - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.
6. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
(Измененная редакция. Изм. № 2)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Размеры в мм
|
Исполнение |
Черт. |
Условный проход |
Размеры присоединяемых труб |
dр |
dр1 |
Sк |
Sк1 |
|||
|
Наружный диаметр и толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
|||||
|
Р=3,92 МПа (40 кгс/см2), t=440ºC |
||||||||||
|
01 |
1 |
100×80 |
108×8 |
89×6 |
93 |
+0,54 |
77 |
+0,46 |
5,4 |
5,4 |
|
Р=7,45 МПа (76 кгс/см2), t=145ºC |
||||||||||
|
02 |
2 |
100×80 |
108×6 |
89×6 |
97 |
+0,54 |
77 |
+0,46 |
4,6 |
5,4 |
|
Р=4,31 МПа (44 кгс/см2), t=340ºC |
||||||||||
|
03 |
2 |
100×80 |
108×6 |
89×4 |
97 |
+0,54 |
81 |
+0,54 |
4,6 |
3,6 |
|
Р=3,92 МПа (40 кгс/см2), t=200ºC |
||||||||||
|
04 |
2 |
100×80 |
108×4,5 |
89×4 |
100 |
+0,54 |
81 |
+0,54 |
2,7 |
3,6 |
Пример условного обозначения тройника переходного с условным проходом Ду×Ду1 100×80 мм исполнения 03:
ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 03 ОСТ 108.104.05-82
Пример маркировки: 03 ОСТ 108.104.05-82 |
|
