ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ Сварные ПЕРЕХОДНЫЕ для ПАРопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.11-82 ВзаменНО 1077-60 в части Рном.=225 кгс/см2, t=545ºC |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
(Отметка введена дополнительно. Изм. № 1)
1. Настоящий стандарт распространяется на тройники сварные переходные паропроводов тепловых электростанций с абсолютным давлением Р=25,01 МПа (255 кгс/см2) и температурой пара t=545ºC.
(Измененная редакция. Изм. № 3)

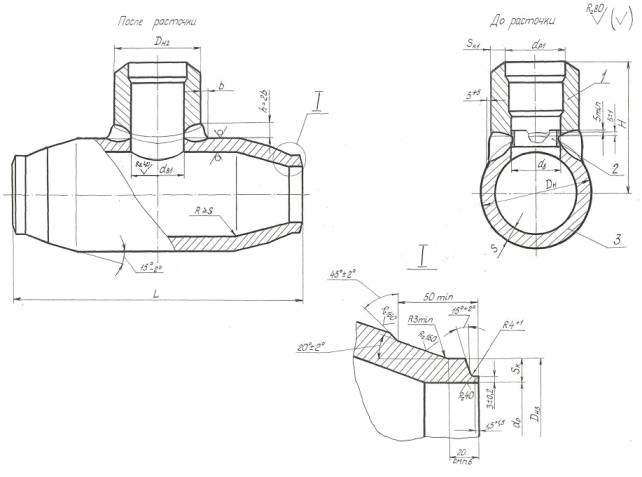

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1 и 2.
3. Сварочные материалы - по ОСТ 108.940.02-82.
4. После сварки штуцер поз. 1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).
5. Материал трубы поз. 3 – сталь 15ХIМIФ по ТУ 14-3-460-75.
6. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
8. Масса наплавленного металла уточняется технологическим процессом.
Пункт 8. (Введен дополнительно. Изм. № 2)
(Измененная редакция. Изм. № 2)
Таблица 1
Размеры в мм
|
Исполнение |
Условный проход Dу×Dу1 |
Присоединяемые трубы |
Dн* |
Dн2* |
Dн3 |
dв |
dв1 |
||||
|
Наружный диаметр и толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
|
01 |
125×100 |
194×38 |
159×32 |
245 |
180 |
194 |
+3 -1 |
71 |
+0,74 |
79 |
+0,46 |
|
02 |
175×150 |
273×50 |
245×48 |
325 |
260 |
273 |
+3 -1 |
120 |
+0,87 |
125 |
+0,63 |
(Измененная редакция. Изм. № 2)
Продолжение табл. 1
Размеры в мм
|
Исполнение |
dр |
dр1* |
L |
H |
b |
S* |
Sк |
Sк1* |
Масса наплавленного металла, кг |
Масса, кг |
|
|
Номин. |
Пред. откл. |
Пред. откл. ±5 |
не менее |
не менее |
|||||||
|
01 |
120 |
+0,54 |
97 |
550 |
304 |
34 |
48 |
33 |
33,3 |
5,8 |
168 |
|
02 |
174 |
+0,63 |
151 |
800 |
438 |
44 |
60 |
46 |
49,8 |
13,2 |
429 |
(Измененная редакция. Изм. № 2)
* Размеры для справок
Пример условного обозначения тройника переходного с условным проходом Dу×Dу1 125×100 мм исполнения 01:
ТРОЙНИК переХОДНЫЙ 125×100 01 ОСТ 108.104.11-82
Пример маркировки: 01 ОСТ 108.104.11-82 |
|
Таблица 2
|
Поз. |
1 |
2 |
3 |
|
Наименование |
Штуцер |
Кольцо подкладное |
Труба |
|
Количество |
1 |
1 |
1 |
|
Обозначение тройника |
Обозначения |
||
|
01 ОСТ 108.104.11-82 |
02 ОСТ 108.462.10-82 |
07 ОСТ 108.510.03-82 |
- |
|
02 ОСТ 108.104.11-82 |
06 ОСТ 108.462.10-82 |
12 ОСТ 108.510.03-82 |
|
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
Изм. |
Номера листов (страниц) |
Номер документа |
Подпись |
Дата |
Срок введения изменения |
|||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||
