СССР |
Строительный
каталог ТИПОВАЯ ДОКУментация на конструкции, изделия и узлы зданий и сооружений |
Изделия и узлы инженерного оборудования Серия 5.904-51 Выпуск 1 |
ЦИТП |
||
сентябрь1989 |
зонты и дефлекторы вентиляционных систем |
На 2-х листах, на 3-х страницах |

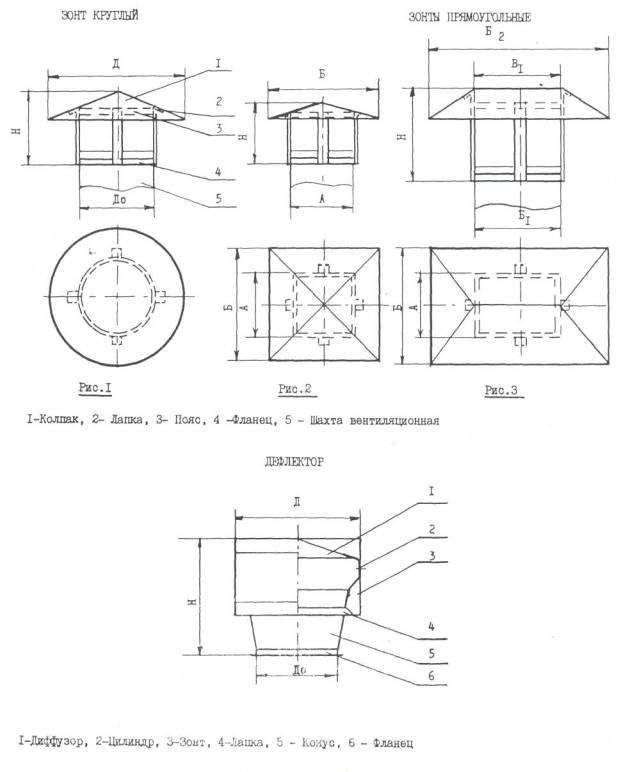

Д1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
ЗОНТЫ
|
Обозначение |
Рис. |
Размеры, 1 мм |
Масса, кг |
||||||
|
Д0 |
Д |
Н |
А |
Б |
Б1 |
Б2 |
|||
ЗОНТЫ КРУГЛЫЕ |
|||||||||
|
ЗК.00.000 |
1 |
200 |
350 |
240 |
|
|
|
|
2,0 |
|
- 01 |
|
250 |
450 |
257 |
|
|
|
|
2,85 |
|
- 02 |
|
315 |
550 |
275 |
|
|
|
|
4,0 |
|
- 03 |
|
400 |
700 |
400 |
|
|
|
|
7,1 |
|
- 04 |
|
450 |
800 |
415 |
|
|
|
|
8,4 |
|
- 05 |
|
500 |
900 |
480 |
|
|
|
|
10,1 |
|
- 06 |
|
630 |
1130 |
523 |
|
|
|
|
14,0 |
|
- 07 |
|
710 |
1300 |
550 |
|
|
|
|
17,7 |
|
- 08 |
|
800 |
1450 |
820 |
|
|
|
|
33,7 |
|
- 09 |
|
1000 |
1800 |
970 |
|
|
|
|
48,3 |
|
-10 |
|
1250 |
2250 |
1055 |
|
|
|
|
71,6 |
ЗОНТЫ прямоугольные |
|||||||||
|
ЗП.00.000 |
2 |
|
|
240 |
250 |
450 |
|
|
4,5 |
|
- 01 |
|
|
|
376 |
400 |
720 |
|
|
8,7 |
|
- 02 |
|
|
|
400 |
500 |
900 |
|
|
12,0 |
|
- 03 |
|
|
|
763 |
800 |
1440 |
|
|
31,5 |
|
- 04 |
|
|
|
811 |
1000 |
800 |
|
|
58,6 |
|
- 05 |
3 |
|
|
400 |
250 |
450 |
400 |
720 |
7,2 |
|
- 06 |
|
|
|
930 |
500 |
900 |
800 |
1440 |
27,0 |
|
- 07 |
|
|
|
995 |
800 |
1440 |
1000 |
1800 |
53,5 |
ДЕФЛЕКТОРЫ
|
№ дефлектора |
Обозначение |
Размеры, мм |
Масса |
||
|
Д |
Д1 |
Н |
|||
|
3 |
Д 315.00.000 |
315 |
510 |
450 |
8,3 |
|
4 |
- 01 |
400 |
730 |
640 |
16,7 |
|
5 |
- 02 |
500 |
950 |
840 |
31,8 |
|
6 |
- 03 |
630 |
1190 |
980 |
46,5 |
|
7 |
Д 710.00.000 |
710 |
1320 |
1027 |
74,85 |
|
8 |
- 01 |
800 |
1530 |
1285 |
104,27 |
|
9 |
- 02 |
900 |
1750 |
1542 |
139,6 |
|
10 |
- 03 |
1000 |
2000 |
1764 |
178,5 |
С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Зонты устанавливаются на вытяжных вентиляционных шахтах в системах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Типоразмер зонта принимается соответственно наружному размеру горловины шахты.
Дефлекторы устанавливаются на вытяжных шахтах в системах естественной вентиляции для обеспечения воздухообмена за счет теплового и ветрового напора.
Дефлекторы имеют номера от 3 до 10 соответственно наружному диаметру шахты, выраженному в дециметрах. Выбор номера дефлектора производится в соответствии о расчетным количеством воздуха. Для эффективной работы дефлектор должен быть установлен на 1,5-2,0 м выше конька крыши.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
Присоединительные размеры зонтов и дефлекторов соответствуют нормируемым размерам воздуховодов по СНиП 2.04.05-86 и присоединительным размерам узлов прохода вытяжных вентиляционных шахт через покрытия промышленных зданий по типовой документации серии 5.904-10.
С вводом в действие рабочих чертежей серии 5.904-51 рабочие чертежи типовых конструкций серии 1.494-32 аннулируются.
В7ЕА СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
Выпуск I. Рабочие чертежи.
Объем проектных материалов, приведенных к формату А4, 66 форматок.
|
В7ВА АВТОР ПРОЕКТА |
ЦНИИПРОМЗДАНИЙ 127238, Москва, И-238, Дмитровское шоссе, 46 |
|
В7НА УТВЕРЖДЕНИЕ |
Утверждены Главным управлением организации проектирования Госстроя СССР. Протокол № 5 от 26.01.1989 г. Введены в действие приказом ЦНИИпромзданий № 50 от 24.04.1989 г. с 01.09.1989 г. Срок действия 1993 г. |
|
В7КА ПОСТАВЩИК |
Тбилисский филиал ЦИТП. 380053. г. Тбилиси, Авчальское шоссе, 86-а. |
|
|||||||||||||||||||||
