СССР

Строительный каталог
часть 3

ТИПОВАЯ ДОКУментация на конструкции, изделия и узлы зданий и сооружений

Изделия и узлы инженерного оборудования

Серия 5.904-45

ЦИТП

август

1988

узлы прохода вентиляционных вытяжных шахт через покрытия зданий

узлы прохода общего назначения

На 2-х листах.

на 3-х страницах

Д1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Исполнение	Обозначение	Д, мм	Масса, кг

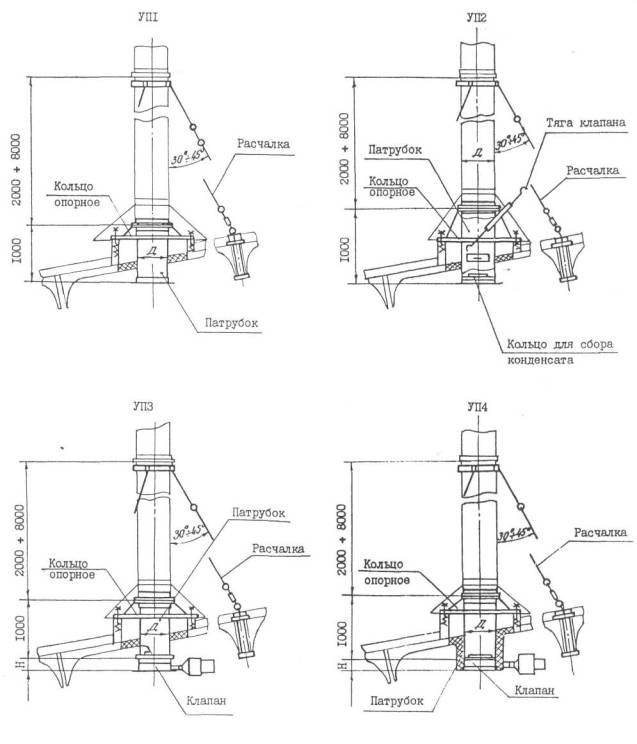

Узел прохода без клапана	УП1	200	52,1
	- 01	250	53,4
	- 02	315	57,4
	- 03	400	77,2
	- 04	450	78,0
	- 05	500	79,1
	- 06	630	102,9
	- 07	710	103,0
	- 08	800	103,1
	- 09	1000	121,3
	- 10	1250	140,0

Исполнение		Обозначение	Д, мм	Масса, кг
Узел прохода с клапаном, с ручным управлением	Без кольца для сбора конденсата	УП2	200	54,7
		- 01	250	56,6
		- 02	315	61,4
		- 03	400	83,2
		- 04	450	85,0
		- 05	500	87,1
		- 06	630	114,5
		- 07	710	116,8
		- 08	800	119,8
		- 09	1000	148,8
		- 10	1250	175,8
	С кольцом для сбора конденсата	- 11	200	55,2
		- 12	250	57,2
		- 13	315	62,2
		- 14	400	84,3
		- 15	450	86,8
		- 16	500	88,6
		- 17	630	116,3
		- 18	710	118,8
		- 19	800	122,0
		- 20	1000	151,6
		- 21	1250	179,3

Исполнение		Обозначение	Д, мм	Н, мм	Масса, кг
Узел прохода с клапаном, управляемым исполнительным механизмом	Без кольца для сбора конденсата	УП3	200		66,8
		- 01	250		66,5
		- 02	315		72,6
		- 03	400		97,6
		- 04	450		99,7
		- 05	500	50	102,3
		- 06	630		131,8
		- 07	710		135,9
		- 08	800		139,0
		- 09	1000	64	172,5
		- 10	1250	72	208,1
	С кольцом для сбора конденсата	- 11	200		57,3
		- 12	250		57,1
		- 13	315		73,4
		- 14	400		98,3
		- 15	450	50	101,0
		- 16	500		103,7
		- 17	630		133,5
		- 18	710		137,8
		- 19	800		141,2
		- 20	1000	64	175,8
		- 21	1250	72	211,5

Исполнение		Обозначение	Д, мм	Н, мм	Масса, кг
Узел прохода с клапаном, управляемым исполнительным механизмом, утепленный	Без кольца для сбора конденсата	УП4	200		67,6
		- 01	250		67,6
		- 02	315		73,8
		- 03	400		98,7
		- 04	450		100,5
		- 05	500	50	104,0
		- 06	630		132,0
		- 07	710		133,9
		- 08	800		142,7
		- 09	1000	64	175,8
		- 10	1250	72	212,1
	С кольцом для сбора конденсата	- 11	200		68,1
		- 12	250		68,1
		- 13	315		74,5
		- 14	400		99,7
		- 15	450	50	102,6
		- 16	500		105,6
		- 17	630		135,6
		- 18	710		140,2
		- 19	800		143,9
		- 20	1000	64	179,1
		- 21	1250	72	215,5

С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

Узлы прохода предназначены для установки на них стальных шахт круглого сечения в системах механической и естественной вентиляции помещений общего назначения.

Узлы прохода устанавливаются на железобетонные стаканы по серии 1.494-24, выпуск I.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

С выпуском настоящей серии серия 5.904-10 "Узлы прохода вентиляционных вытяжных шахт через покрытия промышленных зданий" аннулируется.

В7ЕА СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Узлы прохода вентиляционных вытяжных шахт через покрытия зданий.

Узлы прохода общего назначения. Рабочие чертежи.

Объем проектных материалов приведенных к формату А4 - 220 форматок.

В7ВА АВТОР ПРОЕКТА

ГПИ Проектпромвентиляция

125315, Москва, 2-й Амбулаторный проезд, дом 10

В7НА УТВЕРЖДЕНИЕ

Утверждены Главным управлением проектирования Госстроя СССР,

протокол от 14 марта 1988 г. № 13,

введены в действие ГПИ Проектпромвентиляция

приказ от 12 мая 1988 г. № 136 с 1 августа 1988 г.

Срок действия - 1992 г.

В7КА ПОСТАВЩИК

Тбилисский филиал ЦИТП.

380053. г. Тбилиси, Авчальское шоссе, 86-а.
