Филиал ОАО «Инженерный центр ЕЭС» «Фирма ОРГРЭС»

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ОГРАНИЧИТЕЛЕЙ ГОЛОЛЕДООБРАЗОВАНИЯ И КОЛЕБАНИЙ ОГК, ГАСИТЕЛЕЙ ПЛЯСКИ ГПП И ГПР

СО 34.20.263-2005

Москва

Центр производственно-технической информации

и технического обучения ОРГРЭС

2005



Разработано Филиалом ОАО «Инженерный центр ЕЭС» - «Фирма ОРГРЭС»

Исполнители Р.С. КАВЕРИНА, Л.В. ЯКОВЛЕВ

Утверждено Филиалом ОАО «Инженерный центр ЕЭС» - «Фирма ОРГРЭС» 04.04.2005

Заместитель главного инженера Ф.Л. КОГАН

Содержание

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящие Рекомендации распространяются на проектируемые и находящиеся в эксплуатации воздушные линии электропередачи (ВЛ) напряжением 35-750 кВ.

1.2 Рекомендации предназначены для персонала предприятий, эксплуатирующих электрические сети, а также научно-исследовательских и проектных институтов, работающих над совершенствованием действующих, строящихся и модернизируемых ВЛ.

1.3 Рекомендации содержат основные направления и методы борьбы с пляской проводов на ВЛ, а также описание рекомендуемых к применению на ВЛ ограничителей гололедообразования и колебаний ОГК, гасителей пляски ГПП и ГПР.

2 ОБЩАЯ ЧАСТЬ

Провода ВЛ под воздействием ветра в различной степени подвержены колебаниям. В зависимости от характера колебаний проводов применяются различные способы защиты. К числу наиболее распространенных видов колебаний проводов относятся: вибрация, субколебания, колебания от действия аэродинамического следа и пляска проводов.

Пляска является одной из наиболее опасных разновидностей колебаний проводов ВЛ, вызываемая ветром при наличии на проводе гололеда. Известны случаи, когда пляска происходит и без гололеда, например при косых ветрах, направленных под острым углом к трассе ВЛ, сильных ливневых дождях, возникновении короны и т.д. Однако наиболее опасной и наиболее часто встречающейся является пляска с односторонним гололедом при скорости ветра от 5 до 24 м/с и амплитудой от нескольких метров до значений, равных стреле провеса, и частотой от 0,2 до 2 Гц. Борьба с пляской или снижением ее интенсивности до безопасных значений является одной из наиболее острых проблем на ВЛ.

К настоящему времени имеются как активные, так и пассивные методы борьбы с пляской. К пассивным методам относятся: увеличение расстояний между проводами, исключающее схлестывание проводов, установка междуфазных изолирующих распорок, предотвращающих недопустимое сближение проводов и тросов между собой.

Активные методы борьбы с пляской проводов заключаются в использовании различных устройств, ограничивающих явление пляски или причины ее возникновения.

В настоящих Рекомендациях рассматриваются активные методы борьбы с пляской проводов с помощью ограничителей гололедообразования и колебаний ОКГ и гасителей пляски ГПП и ГПР.

3 ОСНОВНЫЕ НАПРАВЛЕНИЯ И АКТИВНЫЕ МЕТОДЫ БОРЬБЫ С ГОЛОЛЕДОМ И ПЛЯСКОЙ ПРОВОДОВ

В мировой практике используются различные устройства и конструктивные решения по борьбе с пляской проводов. Многообразие устройств по защите проводов и грозозащитных тросов усложнило вопросы их применения в эксплуатации, увеличило стоимость, а в некоторых случаях снижало надежность их работы. Анализ всех используемых решений показал, что на основе современных достижений в этой области стало возможным создать универсальные способы и унифицированные устройства, снижающие пляску проводов до безопасного значения.

Полученный в течение последних 10 лет в России, Японии, Америке и Западной Европе опыт борьбы с пляской проводов позволил определить перспективные направления в разработке противоплясочной системы и уточнить технические характеристики гасителей пляски, а также все смежные вопросы, требующие внимания при их практическом применении.

Сравнительно медленное освоение новых направлений и методов по борьбе с гололедом, пляской и вибрацией объясняется следующими причинами:

- исследователи искали решения гашения пляски в полном ее подавлении, гололеда - в предотвращении его появления или полной ликвидации, а не в ограничении до безопасных значений, которые обеспечивали бы с определенной гарантией надежность ВЛ;

- недостаточно исследовался вопрос на стадии протекания этих явлений, особенно в части снижения их физических показателей (амплитуда, фазовый угол, энергия поглощения);

- не учитывалось, что все устройства работают в динамическом режиме в автоколебательном процессе, а в таких случаях надежная защита обеспечивается из условий баланса поступаемой «внешней» энергии (от ветра) и затрачиваемой «внутренней» энергии, обусловленной работой гасителя и самодемпфированием провода.

Теоретические и экспериментальные исследования Фирмы ОРГРЭС показали, что технические решения по борьбе с пляской и отложениями гололеда могут быть найдены при применении комплексных устройств - ограничителей, позволяющих одновременно гасить вибрацию и пляску проводов и ограничивать гололедообразование до значений, не превышающих расчетных. Испытания в лабораторных условиях и эксплуатация этих устройств на действующих линиях подтвердили это положение.

Принцип работы ограничителей заключается в следующем:

- защите от сверхрасчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;

- защите от пляски проводов - за счет неравномерной установки гасителей в пролете, вследствие чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов как гасителей пляски маятникового типа;

- защите от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации (грузов, гибких элементов).

4 ПРИМЕНЕНИЕ ОГРАНИЧИТЕЛЕЙ ГОЛОЛЕДООБРАЗОВАНИЯ И КОЛЕБАНИЙ ПРОВОДОВ

В последнее время разработаны следующие конструкции для защиты ВЛ от колебаний проводов и сверхрасчетного гололеда:

4.1 Ограничители гололедообразования и колебаний ОГК (рисунок 1) предназначены для защиты одиночных проводов от всех видов колебаний и гололеда.

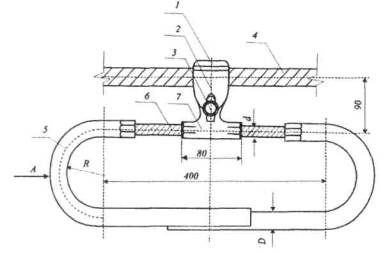

1 - захват зажима; 2 - плашка зажима; 3 - крепежный болт; 4 - провод; 5 - груз; 6 - упругий элемент; 7 - зажим ограничителя

Рисунок 1 - Ограничитель гололедообразования и колебаний ОГК

Марки ограничителей, количество их в пролете и места их установки выбираются в зависимости от диаметра провода и длины пролета в соответствии с таблицами 1-3. Ориентировочно ограничители устанавливаются в пролете на расстоянии между собой в пределах 100 м с неравными интервалами ±(30ч÷50) м.

Таблица 1- Марки и основные параметры ограничителей гололедообразования и колебаний ОГК

№ п.п.

Марка ограничителя

Диаметр провода/каната, на которые устанавливается ограничитель, мм

Марка зажима для провода/ каната

Диапазон частот для данного типа провода и каната, Гц

Основные параметры ограничителя*

d мм

D мм

R мм

Масса груза, кг

1

ОГК-1,0-9,1

7,8-21

1

12-70

9,1

14

75

0,75

2

ОГК-3,0-11

7,8-21/21,1-28

1/2

10-55

11

18

100

1,5

3

ОГК-5,0-13

22,1-28/28,1-38

2/3

8-50

11

24

100

2,5

4

ОГК-7,0-13

28,1-38

3

5-35

13

28

100

3,5

* См. рисунок 1.

Таблица 2 - Марки и количество ограничителей гололедообразования и колебаний ОГК в зависимости от длины пролета

Марка провода

Марка ограничителя

Длина пролета (м) при рекомендуемом количестве ограничителей в пролете

1

2

3

4

5

АС-50/8

АС-70/11

ОГК-1,0-9,1

70-120

120-190

190-250

-

-

ТК-70-100

ОГК-1,0-9,1

70-120

120-190

190-250

250-330

330-450

АС-95/16

АС-70/72

АС-120/19

АС-120/27

АС-150/19

АС-150/24

ОГК-3,0-11

70-120

120-190

190-250

250-310

310-360

АС-150/34

АС-185/24

АС-185/29

АС-185/43

ОГК-5,0-13

80-140

140-210

210-280

280-350

350-420

АС-205/27

АС-240/32

АС-240/39

90-180

180-270

270-350

350-400

400-540

АС-240/56

АС-300/39

АС-300/48

АС-300/66

АС-300/67

АС-330/30

ОГК-7,0-13

100-190

190-280

280-370

370-450

450-570

АС-330/43

АС-400/18

АС-400/22

АС-400/51

АС-400/64

АС-500/26

АС-500/27

АС-500/64

120-200

200-290

290-380

380-470

470-600

Таблица 3 - Количество ограничителей гололедообразования и колебаний ОГК и места их установки в пролете

Количество ограничителей в пролете

Места установки (в долях длины пролета) ограничителей

1-го

2-го

3-го

4-го

5-го

1

10/23

-

-

-

-

2

9/23

16/23

-

-

-

3

3/23

10/23

16/23

-

-

4

3/23

9/23

13/23

16/23

-

5

3/23

7/23

10/23

15/23

19/23

4.2 Гасители пляски проводов ГПП (рисунок 2) предназначены для защиты от пляски фазы, расщепленной на два провода, устанавливаются на провод горизонтально в каждом подпролете между дистанционными распорками (рисунок 3).

Гасители пляски проводов ГПП выпускаются трех типоразмеров. Марки гасителей ГПП и проводов, на которых они применяются, приведены в таблице 4

1 - зажим; 2 - груз; 3- гибкий элемент

Рисунок 2 - Гаситель пляски проводов ГПП

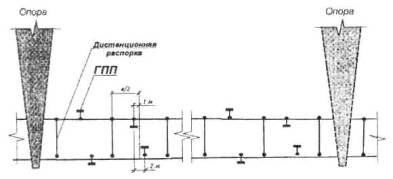

Рисунок 3 - Схема установки гасителей пляски проводов ГПП

Таблица 4 - Гасители пляски проводов ГПП

№ п.п.

Марка провода

Марка гасителя

1

АС-240÷АС-500

ГПП-2,4-13

2

АС-300/204÷АС-700

ГПП-3,2-13

3

АС-500/204÷АС-700/86

ГПП-4,0-13

4.3 Гасители пляски проводов ГПР (рисунок 4) предназначены для защиты от пляски фазы, расщепленной на два, три провода и более, устанавливаются на плашки горизонтальных дистанционных распорок (рисунок 5).

1 - зажим; 2 - груз; 3 - гибкий элемент

Рисунок 4 - Гаситель пляски проводов ГПР

а - на три провода; б - на два провода

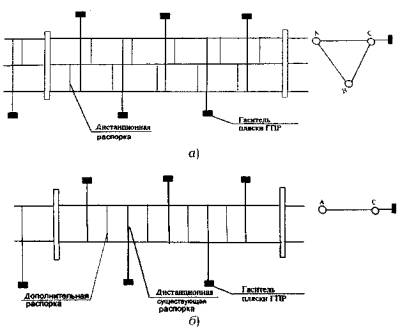

Рисунок 5 - Схема установки гасителей пляски проводов ГПР на фазу, расщепленную

Гасители пляски проводов ГПР выпускаются трех типоразмеров.

Марки гасителей ГПР и проводов, на которых они применяются, приведены в таблице 5.

Таблица 5 - Гасители пляски проводов ГПР

№ п.п.

Марка провода

Марка гасителя

1

АС-240÷АС-300/67

ГПР-2,4-13

2

АС-300/204÷АС-500/64

ГПР-3,2-13

3

АС-500/204÷АС-700/86

ГПР-4,0-13

При установке гасителей пляски проводов ГПР на фазу, расщепленную на два провода, для обеспечения жесткости фазы на кручение устанавливаются дополнительные дистанционные распорки (см. рисунок 5, б).
