КТ-0.0-3-71

Отделка помещений сухими способами

Разработана Трестом Ленинградоргстрой*

Карта трудового процесса строительного производства

Отделка стен древесно-стружечными панелями, обтянутыми текстовинитом

Откорректирована и рекомендована к внедрению ВНИПИ труда в строительстве при Госстрое СССР "____"_____71 г.

Входит в комплект карт ККТ-0-1

Взамен КТ

№ п/п

Наименование показателей

Ед. изм.

По карте

По ВНИР

1.

Выработка на 1 чел. день

м²

7,41

4,44

2.

Затраты труда на 10м² стен

чел.=дн.

1,35

2,25

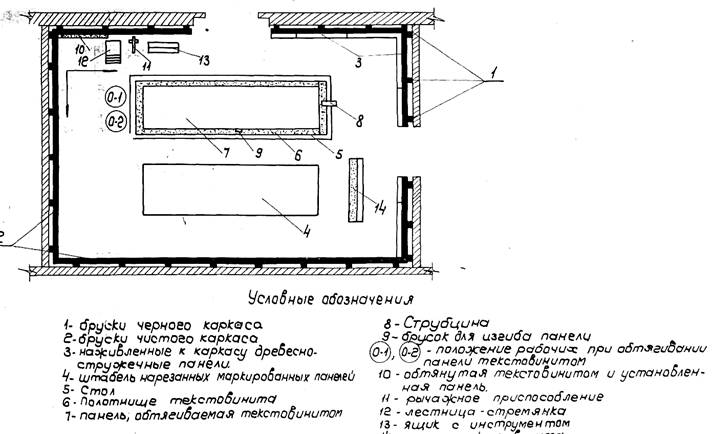

№ п/п

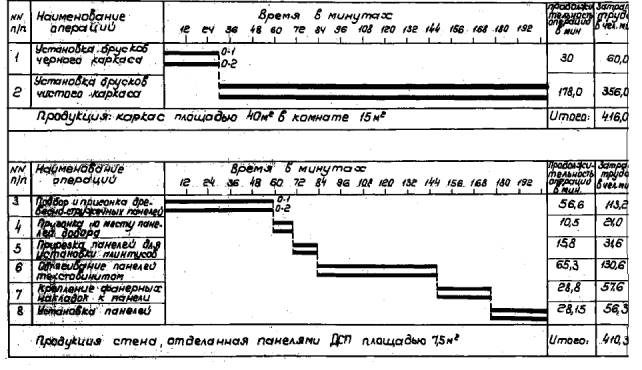

Наименование операций, их продолжительность, исполнители, орудия труда

Характеристика приемов труда

1.

Установка брусков черного каркаса

0,75 мин.

О₁, О₂

Молоток, лестница-стремянка, подмости

О₁ или О₂ устанавливает бруски вертикально и прибивает через 60 см к заложенным в стене пробкам.

Рис. 3

2.

Установка брусков чистого каркаса

4,4 мин.

О₁, О₂

Молоток, брусок-шаблон, отвес, контрольная рейка, топор, подмости, лестница-стремянка

О₁ или О₂ устанавливает первым нижний брусок перпендикулярно вертикальным брускам на расстоянии 10 см от отметок поверхности чистого пола и наживляет его гвоздями к каждому вертикальному бруску.

Затем устанавливает по шаблону и наживляет остальные бруски через каждые 60 см по высоте.

Рис. 4

Установку верхних брусков производят с подмостей.

Закрепив на верхнем горизонтальном бруске против черного бруска нить отвеса, провешивают горизонтальные бруски на всю высоту стены. При наличии просвета между бруском и нитью отвеса О₁ или О₂ отрывает горизонтальный брусок и закладывает между - ним. и вертикальным бруском деревянную прокладку, которою прибивают к вертикальным брускам. Затем переносит отвес и выверяет чистовой каркас у следующего вертикального бруска.

Таким образом, добиваются вертикальности всей плоскости каркаса, после чего бруски прибивают окончательно. Плоскость каркаса проверяют прикладыванием контрольной рейки.

3.

Подбор и пригонка древесностружечных панелей.

7,5 мин.

Рычажное приспособление, лестница-стремянка, линейка, ножовка, рубанок, электродрель с перкой, молоток

Подбор древесно-стружечных панелей по месту и пригонку их в местах примыкания к потолку начинают от угла помещения и ведут в направлении к оконному проему.

О₁ и О₂ устанавливают панель на педаль рычажного приспособления. О₂, нажимая ногой на другой конец педали прижимает панель к потолку. О₁ со стремянки размечает линию среза и места расположения приборов электроосвещения.

Рис. 5

О₂ укладывает плиту на стол и по нанесенной линии производит опиловку или острожку верхней кромки. О₁ высверливает отверстия электродрелью с перкой.

Пригнанную панель О₁ и О₂ наживляют к брускам чистого каркаса.

4.

Пригонка по месту панелей добора

О₁ и О₂ - размечают панель по месту рулеткой и наносят на панель по линейке линии реза, затем отрезают дисковой электропилой. Кромку панели зачищают рубанком. Пригнанную панель добора устанавливают с помощью рычажного приспособления и наживляют к горизонтальным брускам чистого каркаса.

5

Прирезка панелей для установки плинтусов

2,1 мин.

О₁, О₂

Рейка - шаблон, клещи, дисковая электропила

О₁ или О₂ прикладывает рейку к нижней кромке наиболее короткой панели и наносит по рейке на панелях горизонтальную линию. О₂ снимает временно закрепленные панели, удаляя клещами гвозди, маркирует, указывая номер и "верх" панели, и укладывает на стол. О₁ по размеченным линиям производит опиловку панели дисковой электропилой и укладывает ее в штабель.

Рис. 6

6.

Обтягивание панелей текстовинитом

8,7 мин.

О₁, О₂

Стол, нож сапожный струбцина, молоток, пистолет

О₁ и О₂ на столе раскатывают рулон текстовинита лицевой стороной вниз длиной более длины панели на 20-25 см. Затем посередине раскатанного участка укладывают панель, отрезают полотнище текстовинита ножом и загибают на одном конце панели, пристреливая шпиль через 6-7 см. Пристрелку текстовинита к панели производят пистолетом пружинного типа.

О₁ или О₂ прикладывает пистолет вплотную к текстовиниту и нажимает на курок, после чего переставляет его на новое место. Прикрепив обвернутый текстовинитом конец панели к столу струбциной, О₁ и О₂ под середину панели, между нею и полотнищем текстовинита, укладывают брусок высотой 10 см. Нажимая на противоположный конец панели О₁ и О₂ слегка изгибают панель, натягивая текстовинит, и пристреливают его шпильками.

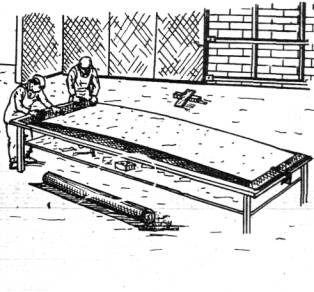

Рис. 7

Затем извлекают брусок, снимают струбцину: панель, выпрямляясь, растягивает текстовинит, который плотно прилегает к- панели. О₁ и О₂ обтягивают текстовинитом сначала одну продольную кромку и пристреливают шпильками по направлению от середины кромки к углам панели, одновременно натягивая текстовинит. Затем обтягивают текстовинитом другую продольную кромку и пристреливают шпильками к панели. В углах текстовинит разрезают "на ус", загибают за кромку панели и пристреливают.

7.

Крепление фанерных накладок к панели

3,8 мин.

О_1, О₂

Шаблон, дрель универсальная

О₁ и О₂, прикладывая шаблон к тыльной стороне панели, наносят риски, обозначающие места крепления фанерок. Фанерки располагают так, чтобы при монтаже с одной продольной стороны они оказались над накладками установленной ранее панели, а с другой стороны - на уровне горизонтальных брусков.

Заготовленные заранее фанерки крепят к панели шурупами.

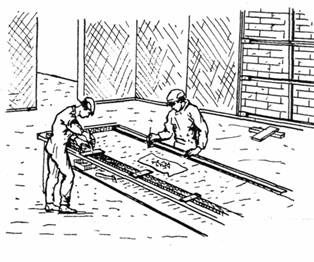

Рис. 8

8.

Установка панелей

3,7 мин.

О₁, О₂

Рычажное приспособление, лестница-стремянка, отвертка, дрель универсальная

О₁ и О₂ заводят панель фанерными накладками над прибитыми к горизонтальным брускам накладками ранее установленной панели и опускают на рычажное приспособление

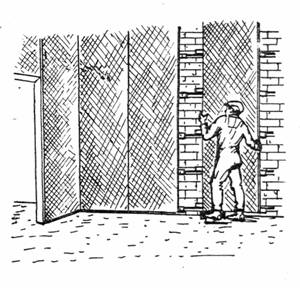

Рис. 9

О₂ нажимает ногой на педаль приспособления, прижимает панель к потолку и удерживает ее руками О₁ крепит открытые фанерные накладки панели шурупами к горизонтальным брускам чистого каркаса.

Рис. 10
