МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭлЕКтРИфИКАЦИИ СССР
УПРАВЛЕНИЕ ОРГАНИЗАЦИИ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ
Центр по научной организации труда и управления
в энергетическом строительстве
«Энергостройтруд»
КАРТА ТРУДОВОГО ПРОЦЕССА
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
ПОДАЧА ЖЕСТКИХ РАСТВОРОВ
УСТАНОВКОЙ УПТЖР-2,5 С ПРИМЕНЕНИЕМ
КОМПРЕССОРНОЙ СТАНЦИИ ДК-9М
КТ-0.0-0.7-86
Москва 1987
СОДЕРЖАНИЕ
|
1. Область и эффективность применения карты 2. Условие и подготовка выполнения процесса |
|
Карта трудового процесса строительного производства |
КТ-0.0-0.7-86 |
|
Подача жестких растворов установкой УПТЖР-2,5 с применением компрессорной станции ДК-9М |
Разработана нормативно-исследовательской станцией № 21 при тресте "Юговостокатомэнергострой". |
|
|
Рассмотрена, откорректирована и рекомендована Центром "Энергостройтруд" для внедрения в строительное производство |
1. Область и эффективность применения карты
1.1. Карта предназначена для организации труда рабочих при подаче жестких растворов на отметку 50 м в помещения реакторного отделения установкой УПТЖР-2,5 с применением компрессорной станции ДК-9М.
1.2. Показатели производительности труда
|
|
По карте |
|
Выработка на 1 чел.-день,1 м3 |
6,5 |
|
Затраты труда на подачу 1 м3 раствора, чел.-ч |
1,22 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы (5 %) и отдых (10 %)
2. Условие и подготовка выполнения процесса
2.1. До начала подачи жесткого раствора в помещения реакторного отделения необходимо; проложить напорный рукав (штукатурный шланг, рассчитанный на давление 10 кгс/cм2); подсоединить его к гасителю; подвести к установке от компрессора сжатый воздух (Рис.1); обеспечить подъезд автосамосвалов с раствором к установке; доставить на рабочие места инструменты и приспособления.
2.2. Перекачиваемая смесь должна быть хорошо перемешана, одного состава, постоянной подвижности.
2.3. Работы следует выполнять, соблюдая правила техники безопасности и охраны труда рабочих в соответствии с главой СНиП III-4-80 "Техника безопасности в строительстве".
2.4. Режим труда и отдыха определен из условия оптимально высокого темпа выполнения трудовых процессов в соответствии с "Руководством по техническому нормированию труда рабочих в строительстве" (М., Стройиздат, 1977).
3. Исполнители, предметы и орудия труда
3.1. Исполнители:
Штукатур 2 разр. (Ш1, Ш2) - 2
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, ОСТ, ТУ, № чертежа, марка |
Кол-во, шт. |
|
1. Гаситель |
Собств. изготовления |
1 |
|
2. Рукава резиновые напорные с текстильным каркасом для подачи жестких растворов Æ63 мм |
120 п.м |
|
|
3. Рукава резиновые напорные с текстильным каркасом для подачи сжатого воздуха Æ 50 мм |
20 п.м |
|
|
4. Насос для подачи вода |
"ГНОМ" |
1 |
|
5. Тележка |
ТР |
2 |
|
6. Емкость для воды объемом 1 м3 |
- |
1 |
|
7. Лопата растворная |
ЛР ГОСТ 3620-76 |
2 |
|
8. Скребок |
Р.ч. № 210 ВНИИСМИ Минстройдормаша |
1 |
|
9. Портативная УКВ радиостанция |
20РТП-2-4М |
2 |
4. Технология процесса и организация труда
4.1. Подачу жестких растворов на отметку 50,0 м выполняют в следующем порядке: принимают раствор из автосамосвала в приемный бункер установки; устанавливают гаситель и тележку, перемешивают и подают раствор на рабочее место; принимают раствор в емкость тележки; очищают сетку приемного бункера установки; промывают и продувают напорные рукава после окончания подачи раствора.

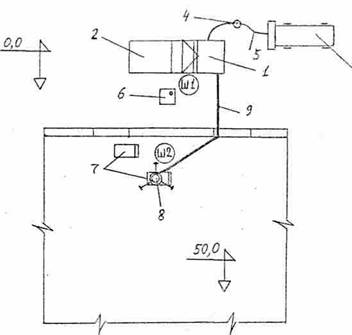

4.2. Схема организации рабочего места
Условные обозначения
1. Установка УПТЖР-2,5
2. Эстакада для автосамосвалов
3. Компрессорная станция ДК-9М
4. Воздухосборник
5. Резиновые напорные рукава для подачи сжатого воздуха Æ 50 мм
6. Емкость для воды
7. Тележки .
8. Гаситель
9. Резиновый напорный рукав для подачи раствора Æ 63 км
Ш1, Ш2 - рабочие места штукатуров

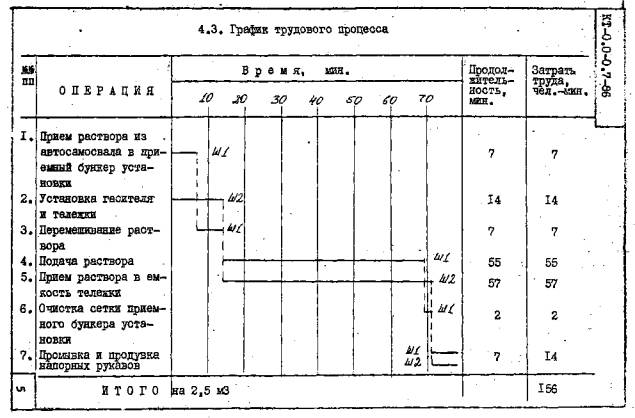

4.3. График трудового процесса
4.4. Описание операций, их продолжительность, исполнители, орудия труда.
1. Прием раствора из автосамосвала в приемный бункер установки
Штукатур Ш1 подает сигналы водителю автосамосвала на подъезд и остановку, следит за выгрузкой раствора из кузова автосамосвала в приемный бункер установки, окончив приемку, скребком очищает кузов от остатков раствора.
Операция выполняется 7 мин.
2. Установка гасителя и тележки
Штукатур Ш2 на отметке устанавливает гаситель и подводит под него тележку.
Операция выполняется 14 мин;
3. Перемешивание раствора
После приема раствора штукатур Ш1 следит за перемешиванием раствора. При необходимости с помощью насоса добавляет воду.
Операция выполняется 7 мин.
4. Подача раствора
Штукатур Ш2 подает сигналы через штукатура Ш1 машинистам установки и компрессора на готовность приема раствора. Штукатур Ш1 следит за подачей раствора на отметку и наблюдает за напорными рукавами. Операция выполняется 55 мин.
5. Прием раствора в емкость тележки
Штукатур Ш2 следит за тем, чтобы раствор из гасителя падал точно в емкость тележки. После ее заполнения рабочие обслуживаемой бригады выкатывают тележку и штукатур Ш2 заменяет ее на порожнюю.
Операция выполняется 57 мин.
6. Очистка сетки приемного бункера
Штукатур Ш1 удаляет с сетки приемного бункера установки частицы наполнителя крупнее 10 мм и другие отходы.
Операция выполняется 2 мин.
7. Промывка и продувка напорных рукавов
После окончания подачи раствора штукатур Ш1 при помощи воды и воздуха промывает и продувает напорные рукава, а штукатур Ш2 принимает воду после промывки рукавов в специальную емкость.
Операция выполняется 7 мин.
Норма времени Нвр. На подачу 1 м3 раствора
156 : 2,5 = 62,4 чел.-мин.
Выработка В на одного рабочего за восьмичасовую смену^

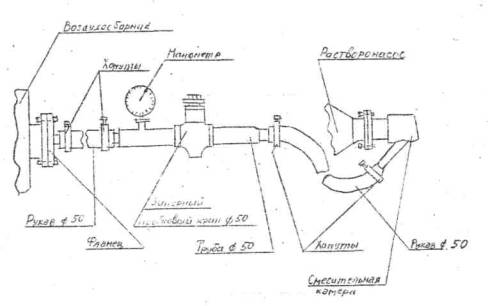

Рис. 1. Схема подсоединения компрессорной станции ДК-9М к установке УПТЖР-2,5
|
|||||||||||||||||||||
