Настоящие карты являются дополнением карт трудовых процессов № 12 "Облицовочные работы", разработанных Лабораторией в 1973 году. Данные карты дополнены следующими процессами:

1. Облицовка поверхностей крупноразмерными древесноволокнистыми и древесностружечными офактуренными плитами.

2. Облицовка поверхностей природным камнем.

3. Ремонт облицовки из керамических плиток.

В данной работе приведены:

1. Краткие технические правила производства облицовочных работ.

2. Организация облицовочных работ.

3. Карты трудовых процессов.

В настоящих картах не приводятся некоторые положения связанные с облицовочными процессами, в том числе инструмент для облицовочных работ, так как они подробно описаны в картах № 12 "Облицовочные работы", издание 1973 г.

Выполнение облицовочных работ в соответствии с данными картами повысит производительность труда на 120%.

ОБЩАЯ ЧАСТЬ

1. КРУПНОРАЗМЕРНЫЕ ДЕТАЛИ ПРИМЕНЯЕМЫЕ ДЛЯ ОБЛИЦОВКИ

1.1. Значительное повышение производительности труда и снижение сроков производства облицовочных работ может быть достигнуто при замене мелкоразмерных плиток крупноразмерными изделиями. Такими изделиями являются древесностружечные и древесноволокнистые плиты (облицовка поверхностей асбоцементными плитами приведена в картах №12 "Облицовочные работы", изд. 1973 г.). Возможность использовать для облицовки поверхностей плиты той или иной разновидности зависит от эксплуатационных условий помещения, и в первую очередь от его влажности.

Табл.1

Характеристика крупноразмерных изделий.

Показатели	Древесноволокнистые плиты	Древесностружечные плиты
Размеры в мм:
длина . . . . . .	1800-2700	1000-3500
ширина . . . . .	1200-1800	600-1750
толщина . . . . .	3,5	6 и более
Объемный вес в кг/см³, не менее	900-1100	650-800
Водопоглащение в % не более	15	15
Влажность в %	6-10	1-8

1.2. Лицевая сторона древесноволокнистых плит покрыта белыми или цветными эмалями, изготовленными на основе синтетических мочевиноформальдегидных смол, или эмалью СЭМ. Это покрытие создает на поверхности стен масло и водостойкую пленку.

2. ПРИРОДНЫЕ КАМНИ

Природный камень применяют для наружной и внутренней облицовки конструктивных элементов зданий, устройства покрытий полов и изготовления различных архитектурных деталей. Для наружных работ применяют твердые породы камня - граниты, диориты, сиениты, кварциты, габбро, а также песчаники, известняки, доломиты, белые сорта мрамора и т.д. Для внутренних работ используют различные мраморы, а для полов - мрамор и более твердые породы камня.

Наружную облицовку выполняют одновременно с кладкой или по готовой стене; внутреннюю облицовку - только после введения основной конструкции.

3. РАСТВОРЫ И МАСТИКИ

Применяемые при производстве облицовочных работ растворы и мастики должны обеспечивать прочное оцепление материала с облицовываемой поверхностью.

Растворы к мастики в момент их употребления должны обладать определенной степенью подвижности, позволяющей наносить их слоем требуемой толщины:

- толщина прослойки из раствора между плитами и облицовываемой поверхностью при облицовке вертикальных поверхностей 7-15 мм, горизонтальных 10 мм;

- толщина слоя мастики, необходимого для прочного скрепления 1-3 мм.

3.1. Растворы, мастики и клеи для крепления крупноразмерных облицовочных плит.

Раствор, мастики и клеи для крепления крупноразмерных плит	Древесноволокнистые плиты	Древесностружечные плиты
Мастика:
гипсоклеевая	+	-
гипсоопилочная	+	-
сульфитно-гипсовая	+	-
казеино-цементная	+	-
казеино-ценентно-песчаная	+	-
казеино-эмульсионная	+	+
казеинатная	+	-
известково-битумная	+	+
битумно-силикатная	+	+
канифольная	+	+
кумароновая	+	+
кумароно-каучуковая КН-2	+	+
Клей:
эпоксидно-кукерсольный ЭКЦ	+	+
мочевино-формальдегидный	+	+
фенольно-резорциновый	+	+

3.1.1. Казеино-цементная мастика (в % по весу).

Казеиновый клей марки ОБ	-	14
Вода	-	43
Портландцемент марки 400	-	43

3.1.2. Мастики на основе гипса.

Составляющие	Состав (в частях по объему) мастики
Составляющие	гипсоклеевая	гипсоопилочная	сульфитно-гипсовая
1. Гипс строительный	1	3	до рабочей консистенции
2. Опилки древесные	-	1	до рабочей консистенции
3. Известково-клеевой раствор	До рабочей консистенции
4. Раствор сульфитно-спиртовой барды	-	-	1
5. Вода	-	-	2

Для приготовления известково-клеевого раствора 1 кг наздрового клея размачивают в 5 л воды и оставляют до тех пор, пока клей не разбухнет, поглотив всю воду (15-16 г). Затем добавляют 2 кг известкового теста (влажностью 100%), размешивают и кипятят в течение 5 час. на небольшом огне. Полученную смесь после кипячения разводят в 200 л воды.

3.1.3. Казеино-эмульсионная мастика (в % по весу)

Казеиновый клей марки ОБ	-	18
Олифа	-	10
Мука известковая	-	36
Вода	-	36

3.1.4. Казеиновая мастика (в частях по весу)

Клей казеиновый сухой	-	1
Фтористый натрий	-	0,1
Известь-пуменка	-	0,5
Кука известняковая	-	2-2,5
Вода	-	1,5-2

3.1.5. Казеино-цементно-песчаная мастика (в частях по весу)

Клей казеиновый сухой	-	1
Портландцемент марки 400-500	-	3
Песок речной мелкозернистый	-	1
Вода	-	2,5

3.1.6. Канифольная мастика (в % по весу)

Канифоль	-	17
Спирт денатурированный	-	11
Олифа оксаль	-	7
Мука известковая	-	65

3.1.7. Кумароновая мастика (в % по весу)

Инден-кумароновая смола, имеющая температуру размягчения 110-130^°С	-	14,3
Сольвент	-	8,6
Дибутилфталат	-	5,6
Мука известковая	-	71,5

3.1.8. Кумароно-каучуковая мастика КН-2 (в % по весу)

Инден-кумароновая смола, имеющая температуру размягчения не ниже 100^ºС	-	19
Хлоропреновый каучук	-	5
Растворители:
этилацетат	-	25
бензин «калоша»	-	10
Дибутилфталат-пластификатор	-	4
Каолин-наполнитель	-	37

3.1.9. Эпоксидно-кукерсольный клей ЭКЦ (в частях по весу)

Эпоксидная смола ЭД-6	-	10
Сланцевый лак кукерсоль	-	6
Дубовые остатки гексаметилендиамина (ГИД)	-	3,5
Цемент	-	до рабочей консистенции

3.1.10. Мочевино-формальдегидный клей (в % по весу)

Мочевино-формальдегидная смола МФ-17	-	91
Древесная мука	-	8
Щавельная кислота (сухая)	-	до 2

3.1.11. Фенольно-резорциновый клей (в % по весу)

Фенольно-резорциновая смолаФР-12	-	88
Бензосульфокислота (отвердитель)	-	12

3.2.Растворы, применяемые при облицовке природным камнем.

3.2.1. Для твердых пород камня (гранит, лаорадорит, габбро, сиенит, и т.д.), а так же для мрамора применяют цементный раствор следующего состава (в частях по весу):

Портландцемент марки 300 или 400	-	1
Песок	-	3-4
Вода	-	до необходимой пластичности

3.2.1. Для белых сортов мрамора применяют раствор на белом портландцементе. Для известняков, доломитов, туфов и частично мраморов применяют смешанный раствор (в частях по весу):

Портландцемент марки 300 или 400	-	1
Известь	-	1
Песок	-	6
Вода	-	до необходимой пластичности

3.3.Растворы и мастики при ремонте облицовки из керамических плиток.

3.3.1. Цементные растворы

Наименование составляющих	Количество (в частях по объему) при марке цемента
Наименование составляющих	300-400	500-600
Цемент	1	1
Песок	5	6

3.3.2. Цементно-поливинилацетатная мастика (в частях по весу):

Портландцемент марки 400	-	1,5
Поливинилацетатная эмульсия (ПВАЭ)	-	1
Вода	-	до рабочей консистенции

4. СПОСОБЫ КРЕПЛЕНИЯ ОБЛИЦОВОЧНОГО МАТЕРИАЛА ПРИ ОБЛИЦОВКЕ ПОВЕРХНОСТЕЙ.

4.1. Крепление облицовочных крупноразмерных плит раскладками.

При креплении облицовочных плит профилированными металлическими или деревянными погонажными изделиями - раскладками по предварительной разбивке определяют расположение раскладок и намечают места установки пробок для их крепления. В зависимости от профиля применяемых раскладок их крепят потайными (закрываемыми облицовочными плитами) или открытыми винтами, головки которых остаются открытыми на поверхности облицовки. Раскладки, закрепляемые потайными винтами, по разметке устанавливают на место, а затем в их пазы заводят соответствующие кромки облицовочных плит и зажимают их. Раскладки, закрепляемые винтами, устанавливают в процессе облицовки, зажимая ими соответствующие кромки плит.

Рис.1 Металлические раскладки для крепления облицовочных плит

1 - для крепления верхнего края плиты; 2 - для крепления смежных плит; 3 - для крепления смежных плит, облицовывающих выступающий угол; 4 - для крепления смежных плит, облицовывающих входящий угол; 5 - облицовочные плиты.

4.2. Крепление природного камня

В большинстве случаев облицовочные блоки или плиты устанавливают на металлических креплениях с заливкой пространства между облицовкой и стеной раствором. Металлические крепления должны быть выполнены из материала, не поддающегося коррозии (латунь, нержавеющая сталь и т.д.). Отдельные элементы облицовки соединяют между собой при помощи пиронов, штырьков, пластин и т.п.

4.2.1. При помощи костыля

Нормальная глубина заделки костыля для нижних рядов облицовки до 25 см, а для верхних 12-15 см. Для заделки костылей применяют цементный раствор состава 1:1. Диаметр костыля 6-12 мм. Расположение костылей определяется проектом.

Рис.2 Крепление облицовки при помощи костыля

1 - стена; 2 - облицовка; 3 - раствор; 4 - костыль.

4.2.2. При помощи анкерной лапы

Диаметр лампы 10-16 мм; расстояние между раздвоенными концами 12-15 см; длина хвостовой части, заделанной в стену - 15-25 см. Хвостовую часть заливают цементным раствором состава 1:1.

Рис.3 Крепление облицовки при помощи анкерной лапы

1 - стена; 2 - облицовка; 3 - раствор; 4 - анкерная лампа.

4.2.3. По готовой кладке

Одновременно с кладкой устанавливают вертикальные металлические прутья диаметром 10-12 мм, скрепленные с кладкой хомутами. В дальнейшем к этим прутьям облицовку крепят металлическими скобами.

Рис.4 Крепление облицовки по готовой стене

1 - стена; 2 - вертикальные прутья; 3 - хомуты; 4 - скобы; 5 - облицовка; 6 - раствор.

4.2.4. Одновременно с кладкой

Облицовку выполняют одновременно с кладкой. Плиты соединяют между штырьками с пластинками, а в верхние края облицовки для крепления к стене заделывают металлические скобы диаметром 6-12 мм. Количество их на элемент облицовки зависит от размеров последнего.

Рис. 5 Крепление облицовки при одновременной кладке

1 - стена; 2 - раствор; 3 - скобы; 4 - пластинки; 5 - облицовка.

4.2.5. При помощи закладных шин и скользящих крюков

Этот способ применяет большей частью при облицовке бетонных конструкций. В последствии при возведении закладывают металлические шины, в которые устанавливают крюки. Один конец крюков заделывают в облицовке, а второй свободно скользит в шине.

Рис. 6 Крепление облицовки при помощи закладных шин и скользящих крюков

1 - стена; 2 - раствор; 3 - закладные шины; 4 - облицовка; 5 - скользящие крюки, скрепляющие облицовочные плиты с закладными шинами; 6 - скользящие крюки

4.2.6. Крепление к арматуре.

При бетонировании колонны к арматуре крепят специальные петли, выходящие за пределы колонны. Впоследствии к петлям при помощи металлических скоб укрепляют элементы облицовки.

Рис.7 Крепление облицовки к арматуре

1 - колонна; 2 - арматура; 3 - петли; 4 - скобы; 5 - раствор; 6 - облицовка.

4.2.7. При помощи каркаса.

Вокруг колонны устанавливают каркас, состоящий из вертикальных прутьев диаметром 6-12 мм и горизонтальной обвязки, расположенной против швов облицовки. Каркас крепят к колонне. Элементы облицовки при помощи скоб крепят к горизонтальной обвязке.

Рис.8 Крепление облицовки при помощи каркаса

а - общий вид; б - деталь крепления облицовочных плит к каркасу

1 - колонна; 2 - вертикальные прутья каркаса; 3 - облицовка; 4 - горизонтальная обвязка; 5 - облицовка; 6 - раствор.

4.2.8. Тонкие плиты

Тонкие пииты толщиной 2,5 см, высотой до 60 см часто временно зацепляют деревянными клиньями. Верхние кромки устанавливаемого ряда облицовки зажимают деревянными клиньями - пробками, закладывают в гнезда постоянных креплений, которые устанавливают одновременно. После заливки раствором пространства между стеной и облицовкой пробки вынимают.

Рис.9 Крепление тонких облицовочных плит

а - общий вид крепления; б - деталь крепления

1 - стена; 2 - облицовка; 3 - раствор; 4 - гнезда; 5 - деревянные клинья; 6 - металлические крепления.

4.2.9. На относе

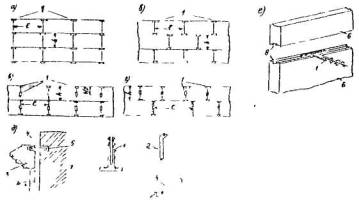

Рис. 10. Крепление плит на относе

а - расположение закреп при облицовке «шов в шов»; б - расположение закреп при облицовке вразбежку (h - менее 500 мм; l - менее 1000 мм); в - расположение закреп при облицовке «шов в шов» (h = более 500 мм; l = до 1000 мм); г - расположение закреп при облицовке вразбежку (h - более 500 мм; l - более 1000 мм); д - деталь крепления карниза; е - деталь крепления карниза;

1 - закрепы; 2 - ключ; 3 - карниз; 4 - уголок; 5 - гнездо; 6 - облицовка; 7 - крепящий болт; 8 - пазы

В этом случае облицовку устанавливают без заливки раствором и крепят к стене при помощи специальных пластинчатых закреп.

Ориентировочное количество закреп на 1 м² облицовки зависит от расстояния относа облицовки.

Величина относа в мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 40 50

Минимальное количество закреп на 1 м² облицовки . . . . . . . 4 5 6

Длина закрепы 100 мм, длина пластинки 70 мм, а ее высота 10 мм. Закрепа имеет раздвоенный конец с зубками. После того, как конец закрепы будет вставлен в звено, в нее помещают вкладыш, который поворачивают в закрепе при помощи специального ключа, раздвигая тем самым конец закрепы до стенок гнезда.

Длина гнезда в стене 60-100 мм, диаметр 22-27 мм. Для пластинки закрепы в мраморных плитах при помощи карборуднового диска выбирает паз глубиной не менее 5 мм. В белых мраморных плитах его делает на всю длину плиты; в цветных плитах паз выполняют только в прочных нетрещиноватых ее участках. Закрепа входит своей горизонтальной пластинкой наполовину в верхнюю и нижнюю плиты.

В вертикальных швах закрепы устанавливают на расстоянии 50 мм от края плиты. После установки плиты гнезда в стене и паз в плите заполняют раствором густой консистенции на расширяющемся цементе при помощи шпателя или скарпели. Гнездо заполняют раствором в два-три приема, причем первую порцию раствора вносят вместе с закрепой. При выполнении работ необходимо следить, чтобы раствор не попадал на лицевую поверхность облицовки.

12a-1	КАРТА ТРУДОВОГО ПРОЦЕССА	Разработана Лабораторией по НОТ и УП МКХ Латвийской ССР
Облицовочные работы при строительстве и капитальном ремонте жилых и общественных зданий	ОБЛИЦОВКА КРУПНОРАЗМЕРНЫМИ ИЗДЕЛИЯМИ	Технический отдел МКХ Латвийской ССР

1. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИИ

№№ пп	Наименование операций	Исполнители	Предметы и орудия труда	Описание операций и приемы труда
1	2	3	4	5
1.	Провешивание и разметка поверхности, установка маяков	1. Облицовщик-4 раз. 2. Облицовщик-2 раз.	1. Отвес 2. Лопатка для плиточных работ	Разметку помещения следует начинать от угла или контура проема. В процессе разметки облицовываемой поверхности определяют расположение стыков отдельных плит, места установки пробок для закрепления раскладок, шурупов и т.п. При значительных отклонениях поверхности от вертикальной плоскости или наличии на ней неровностей, значительно повышающих допустимые пределы, на стены наносят сперва временные, а затем постоянные маяки в виде лент шириной примерно 80 мм, располагая их так, чтобы плита опиралась на них по всему периметру. Между ленточными маяками наносят дополнительные маяки в виде лепков диаметром 15-20 см так, чтобы расстояние между лепками, а так же между ними и ленточными маяками не превышало 30-40 см. Толщину всех маяков выбирают с учетом толщины приклеивающего слоя раствора или мастики и заданной толщины облицовки. Маяки делают заблаговременно из цементно-песчаного раствора
2.	Нарезка листов по размерам с разметкой	1. Облицовщик-4 раз.-1 2. Облицовщик-2 раз.-1	1. Пила 2. Рубанок	После подготовки поверхности стен плиты раскраивают и подгоняют ручными пилами-ножовками или электропилами с различными дисками диаметром 180, 200 и 250 мм. Кромки плит подгоняют ручными или электрорубанками. Производится комплектация заготовок на отдельные помещения.
3.	Крепление облицовочных листов	1.Облицовщик-4 раз.-1 2.Облицовщик-2 раз.-1	1.Лопатка для плиточных работ 2.Молоток 3.Шпатель	Крепление плит производится двумя способами: 1. При помощи мастики Ко всем стенам (кроме деревянных) древесноволокнистые плиты крепят при помощи мастик (состав мастик см. п. 3.1 общей части настоящих карт), наносимых на поверхности стен и плит тонким слоем, пластмассовым или деревянным шпателем, а затем оставляют на 6-8 час. После этого мастику вторично наносят на стену и выдерживают от «отлипа», а плиты приклеивают к стене, плотно прижимая их руками. Наклейку производят от одного из углов помещения при этом плиты располагают вертикально, не допуская горизонтальных швов сопряжения. 2. При облицовке деревянных стен Древесноволокнистые плиты прикрепляются к ним с помощью оцинкованных гвоздей с широкими шляпками, которые следует утопить заподлицо с плитой. Гвозди располагаются по кромкам листов на расстоянии 500-600мм. В дальнейшем шляпки гвоздей закрывают деревянными или пластмассовыми полосками, раскладками или тонкими деревянными рейками.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

на 1м²

Основания по ЕНиР	Наименование работ		Состав звена облицовщиков	Стены и перегородки		Потолки		Расход материалов
				Н вр.	Расц.	Н вр.	Расц.
§ 8-1 п. 1а, б; п. 2 а, б;	Отделка поверхности	С приклеиванием листов	4 разр. - 1 2 разр. - 1	0,3	0-17,7	-	-	Принимается по проекту
		С прибивкой листов гвоздями	3 разр. - 2	0,145	0-08	0,155	0-08,6	Принимается по проекту

12а-2	КАРТА ТРУДОВОГО ПРОЦЕССА	Разработана Лабораторией по НОТ н УП МКХ Латвийской ССР
Облицовочные работы при строительстве и капитальном ремонте жилых и общественных зданий	ОБЛИЦОВКА ПРИРОДНЫМ КАМНЕМ	Технический отдел МКХ Латвийской CСP

1. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИИ

№№ пп	Наименование операций	Исполнители	Предметы и орудия труда	Описание операций и приемы труда
1	2	3	4	5
1.	Провешивание и установка маяков	1.Камнетес-гранитчик 4 разр.-1 2.Камнетес-гранитчик 3 разр.-1	1. Отвес 2. Уровень 3. Шнур 4. Лопатки штукатура	Перед облицовкой поверхность стен провешивается с установкой маяков и очищается от загрязнений. Отделываемую поверхность расчерчивают на прямоугольники по размеру камня и в каждой пересечении линий устанавливают марки (маяки) из гипсового теста.
2.	Установка плит	1.Камнетес-гранитчик 5 разр.-1 2.Камнетес-гранитчик 4 разр.-1	1. Отвес 2. Шнур 3. Лопатка для облицовочных работ	Плиты устанавливают, по шнуру, отвесу, уровню или нивелиру и до заливки раствором закрепляют монтажными деталями. Крепление плит к стене производится при помощи металлических закрепов, изготовленных из нержавеющей стали или оцинкованных. Мраморные плиты крепятся латунными или медными деталями. Подробно способы крепления см. п. 4.2 - п. 4.2.9 Общей части настоящих карт
3.	Заливка раствора	1.Камнетес-гранитчик 3 разр.-1	1. Лопатка облицовщика 2. Лопатка 3. Ящик для раствора	Во избежание вытекания раствора перед его заливкой все толстые швы насухо установленной облицовки проконопачивают паклей. Тонкие швы заклеивают бумагой. Раствор заливают примерно на 3/4 высоты плиты, причем не сразу на указанную высоту, а слоями по 20-25 см во избежании сдвига облицовки. Каждый последующий слой раствора заливают через 24 часа после заливки предыдущего. Второй ряд облицовки укладывают через 3-4 дня после первой заливки раствором нижнего ряда во избежание его сдвига. Оставшийся верхний промежуток заливают только после установки следующего по высоте ряда облицовки, одновременно с заливкой его первого слоя. При заливке раствора облицовку следует предохранять от брызг и потеков. Шлифованные и полирование поверхности обклеивают бумагой, а поверхности с ударной обработкой обмазывают жидко разведенной жирной глиной слоем 0,5-1 см. Облицовку из известняка обмазывать не следует, ее предохраняют путем укрытия картоном, толстой бумагой и пр.
4.	Очистка плит	1.Камнетес-гранитчик 3 разр.-1	1.Ветошь 2.Ведро 3.Кисть	После окончания облицовочных работ поверхность облицовки промывают теплой водой и протирают сухими чистыми тряпками или промывают 20%-ным раствором соляной кислоты с последующей тщательной промывкой водой.

2.2. Состав звена

Наименование профессий		Наименование поверхностей
Наименование профессий		Плоские и криволинейные радиусом более 25 м	Криволинейные радиусом от 10 до 25 м
Камнетес-гранитчик	6 разр.	-	1
״	5 ״	1	-
״	4 ״	1	1
״	3 ״	1	1

2.3. Расход материалов на облицовку 1 м² поверхности - принимается по проекту.

12a-3

КАРТА ТРУДОВОГО ПРОЦЕССА

Разработана Лабораторией по НОТ н УП МКХ

Латвийской ССР

Облицовочные работы при строительстве в капитальном ремонте жилых и общественных зданий

РЕМОНТ ОБЛИЦОВКИ ИЗ КЕРАМИЧЕСКИХ ПЛИТОК

Технический отдел МКХ Латвийской CСP

1. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ

№№ пп	Наименование операций	Исполнители	Предметы и орудия труда	Описание операций и приемы труда
1	2	3	4	5
1.	Вырубка старых поврежденных плиток и раствора	1. Облицовщик-плиточник - 4 разр. 2. Облицовщик-плиточник - 2 разр.	1. Скарпели 8 и 10 2.Зубила	До начала ремонта облицовки следует выявить причины, вызвавшие его. Для этого рекомендуется путем простукивания проверить прочность крепления плиток, расположенных вблизи от отпавших. Отслоившиеся плитки следует снимать осторожно, не повредив с тем, чтобы их можно было использовать повторно. Плитки с механическими повреждениями (трещинами, отбитыми гранями) надо удалять от середины к краям по частям. Если на месте отставших и поврежденных плиток остается прочная затвердевшая прослойка раствора, то удалять ее не следует.
2.	Срубка раствора	1. Облицовщик-плиточник - 4 разр. 2. Облицовщик-плиточник - 2 разр.	1. Молоток плиточный 2. Ветошь 3. Лопатка для плиточных работ 4. Макловица, кисть	Снятые плитки очищают от следов раствора. Участки, на которые должны быть приклеены плитки, необходимо протереть ветошью или обдуть струей сжатого воздуха, затем смочить водой.
3.	Подбор плиток	1. Облицовщик-плиточник - 4 разр.	1. Шаблон	Прежде, чем приступить к облицовке, плитки необходимо рассортировать по цветам, оттенкам и размерам. Сортировку по цветам и оттенкам производят на основании внешнего осмотра плиток; одновременно их сортируют и по размерам. Размеры плиток проверяют шаблоном.
4.	Приготовление раствора	1. Облицовщик-плиточник - 2 разр.	1. Лопатка для плиточных работ 2. Ведро 3. Лопата 4. Ящик для раствора	При замене большого количества плиток, новые крепятся на цементном растворе. При восстановлении отслоившихся отдельных керамических плиток или при небольшом объеме работ и сохранившейся прослойке плитки можно устанавливать на мастике. Состав мастик и марки цементных растворов приведены в п.3.3. Общей части настоящих карт.
5.	Укладка плиток по подготовленному основанию	1. Облицовщик-плиточник - 4 разр. 2. Облицовщик-плиточник - 2 разр.	1. Лопатка для плиточных работ 2. Шпатель 3. Ведро 4. Макловица, кисть	Участки поверхности перед облицовкой надлежит огрунтовать 7% - ной поливинилацетатной эмульсией. Устанавливают плитки следом за огрунтовкой не ожидая когда грунтовка подсохнет. Устанавливаемую плитку при необходимости подгонят по месту, протирают тыльную сторону, очищают от пыли и наносят на нее тонким слоем (толщиной 4-3мм) мастику, а затем приклеивают к намеченному участку стены.
6.	Заполнение швов раствором	1. Облицовщик-плиточник - 4 разр.	1. Лопатка для плиточных работ 2. Деревянная терка	Для заполнения швов, независимо от того, крепились ли плитки к облицовываемой поверхности мастиками или растворами, следует применять жирный цементный раствор состава 1:1 или 1:2. Все промежутки необходимо заполнить раствором так, чтобы плитки были наклеены тыльной поверхностью и в углах их не оставалось пустот. Толщина слоя раствора и мастики должна быть такой, чтобы лицевая поверхность вновь устанавливаемых плиток была в одной плоскости со всей облицовкой.
7.	Протирка поверхности облицовки	1. Облицовщик-плиточник - 2 разр.	1. Ветошь 2. Ведро	Попавшую на лицевую сторону плитки мастику удаляют тряпкой смоченной водой или бензином (в зависимости от состава мастики) избыток мастики и раствора со швов и плиток снимают лезвием ножа.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

на одну плитку

Основание по ЕНиР	Наименование конструкций и конструктивных элементов	Разновидность плиток								состав звена облицовщиков-плиточников	Расход материалов на 1 м² поверхности
		4-х граничные				6-8 граничные
		количество плиток снимаемых в одном месте
		до 10		более 10		до 10		более 10
		Н вр.	Расц.	Н вр.	Расц.	Н вр.	Расц.	Н вр.	Расц.
§ 20-1-133 п. 1	Полы	0,13	0-0,73	0,085	0-04,8	0,2	0-11,2	0,14	0-07,8	4 разр.-1 2 " -1	Плитки-1,0 м² Раствор-0,02 м³
§ 20-1-133 п. 2	Стены	0,24	0-13,4	0,175	0-09,8	-	-	-	-	-"-	-"-
§ 20-1-133 п. 2	Столбы и откосы	0,45	0-25,2	0,32	0-17,9	-	-	-	-	-"-	-"-
