МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

МОНТАЖ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ ОБОРУДОВАНИЯ ПЕРЕРАБАТЫВАЮЩИХ ОТРАСЛЕЙ АПК

Москва 2005

Содержание

ВВЕДЕНИЕ

1. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ МОНТАЖА ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

1.1. Организация монтажных работ

1.2. Материально-технические средства монтажа оборудования

1.3. Технология монтажа оборудования

1.4. Наладка и пуск технологического оборудования

1.5. Охрана труда при монтаже и наладке оборудования

2. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ

2.1. Система технического обслуживания и ремонта машин и оборудования

2.2. Приемка и обкатка оборудования

2.3. Виды и периодичность технического обслуживания оборудования

2.4. Технология технического обслуживания оборудования

3. ДИАГНОСТИРОВАНИЕ ОБОРУДОВАНИЯ

3.1. Методы диагностирования оборудования

3.2. Технология диагностирования типовых сборочных единиц оборудования

4. РЕМОНТ ОБОРУДОВАНИЯ

4.1. Технологический процесс ремонта оборудования

4.2. Восстановление деталей

4.3. Характерные дефекты и способы восстановления типовых деталей

4.4. Ремонт типовых сборочных единиц оборудования

4.4.1. Основные неисправности сборочных единиц

4.4.2. Оборудование для измельчения, сортирования и обработки материалов давлением

4.4.3. Оборудование для осаждения, фильтрования, перемешивания и смешивания материалов

4.4.4. Оборудование для фасовки, розлива и упаковки

4.4.5. Теплообменные аппараты

4.4.6. Насосы и компрессоры

4.4.7. Электродвигатели

4.4.8. Трубопроводы и арматура

4.4.9. Транспортные устройства и механизмы привода

ЛИТЕРАТУРА

Изложены материалы по технологии и организации монтажа, технического обслуживания и ремонта машин и оборудования перерабатывающих отраслей АПК. Описаны производственные процессы выполнения монтажных и ремонтно-обслуживающих работ.

Справочник предназначен для руководителей и специалистов перерабатывающих и сервисных предприятий, может быть использован преподавателями и студентами вузов по агроинженерным специальностям.

Рассмотрен и одобрен секцией Ученого совета ФГНУ «Росинформагротех» (протокол № 8 от 04.11.04 г.).

ВВЕДЕНИЕ

Главной задачей сельскохозяйственного производства является обеспечение населения страны продовольствием, а перерабатывающих предприятий - необходимым сырьем. Равномерное поступление пищевой продукции в течение года можно обеспечить лишь при наличии хорошо налаженной системы ее длительного хранения в свежем виде, а также при организации ее переработки по месту производства.

В технологиях хранения и переработки сельскохозяйственной продукции проводятся существенные преобразования. Созданы технологии производства новых видов продуктов, которые все в большей степени используются в местах производства сельскохозяйственного сырья, что позволяет уменьшить потери сырья и энергии, увеличить выход готовой продукции и повысить ее качество. Найдены новые решения в организации малотоннажных производств, новые технологии получили необходимое аппаратурное оформление.

Хранение и переработка сельскохозяйственного сырья в местах его производства - малотоннажная переработка - позволяет более равномерно использовать трудовые ресурсы по сезонам года, сократить потери сырья и повысить рентабельность производства сельскохозяйственной продукции.

Важное направление профессиональной деятельности инженера - организация и технология монтажа технологического оборудования. Поэтому в справочнике изложены вопросы инженерной подготовки монтажных и организации такелажных работ, наладки и пуска технологического оборудования, приведены материально-технические средства монтажа и др.

На действующем перерабатывающем предприятии важное значение имеют организация и технология технической эксплуатации оборудования. В условиях рыночных отношений особое значение для перерабатывающих предприятий приобретают вопросы надежности оборудования.

Важным условием поддержания оборудования в работоспособном состоянии является современное и качественное проведение его ремонта. Эта проблема особенно актуальна в настоящее время, так как большинство оборудования перерабатывающих предприятий морально и физически устарело и лишь около 15% его отвечает современному техническому уровню. Поэтому подробно рассмотрены производственный процесс ремонта, способы восстановления посадок и технологические процессы восстановления изношенных деталей, технологии восстановления типовых деталей оборудования и ремонта его типовых сборочных единиц.

Справочник предназначен для специалистов перерабатывающих предприятий. Авторы будут благодарны читателям за замечания по содержанию издания, которые просим направлять в адрес ФГНУ «Росинформагротех».

1. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ МОНТАЖА ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

1.1. Организация монтажных работ

Проект на строительство предприятий содержит следующие разделы: общая пояснительная записка, генеральный план, технологические решения, строительные решения, организация строительства, охрана окружающей среды, сметная документация и паспорт проекта.

Технологическая часть проекта является основным разделом при проектировании предприятий.

В разделе организации строительства разрабатываются и вопросы, связанные с монтажом оборудования.

В состав сметной документации входят также сметы на монтаж оборудования и металлоконструкций, которые составляют с использованием сборников расценок на монтаж оборудования, предусматривающих следующие операции:

по такелажным работам - горизонтальное перемещение от приобъектных складов до монтажной зоны и внутри нее, погрузочно-разгрузочные работы, вертикальное перемещение монтируемого оборудования до его установки в проектное положение или до отметки, оговоренной ценником, установка и последующая разборка оснастки, перемещение основных грузоподъемных механизмов, транспортных средств, такелажной и монтажной оснастки, приспособлений и материалов;

по монтажным работам - ознакомление рабочих-монтажников с документацией, проверка соответствия фундаментов и опор под оборудование проекту и готовности их к монтажу оборудования, насечка отдельных мест фундаментов для установки подкладок, распаковка оборудования и уборка тары, очистка оборудования от консервационных покрытий и других загрязнений, детальный осмотр оборудования и его составных частей для выявления комплектности и оценки технического состояния, установка закладных деталей и анкерных болтов, сборка оборудования, поступающего в разобранном виде, установка, выверка и закрепление оборудования и его составных частей для выявления комплектности и оценки технического состояния, установка закладных деталей и анкерных болтов, сборка оборудования, поступающего в разобранном виде, установка, выверка и закрепление оборудования на фундаментах и других основаниях, установка ограждений оборудования, лестниц и площадок для его обслуживания, монтаж систем централизованной смазки оборудования, контроль монтажных соединений, испытания отдельных узлов и оборудования в целом, индивидуальное опробование смонтированного оборудования.

Строительство (реконструкцию) предприятий допускается проводить только на основе предварительно разработанных решений по организации и технологии производства работ, принятых в проекте организации строительства (ПОС) и проектах производства работ (ППР).

ПОС разрабатывает отраслевая проектная организация в составе рабочей документации (рабочего проекта), ППР - организация-исполнитель строительно-монтажных работ или по ее заказу - проектно-конструкторская организация. Проект производства работ является частью ПОС и входит в состав монтажно-технологической документации. Кроме ППР, к монтажно-технологической документации относятся технологические карты на монтаж сложного оборудования, поступающего отдельными поставочными блоками и элементами, рабочие чертежи металлоконструкций и технологических трубопроводов, технологические карты на изготовление нестандартизированного оборудования.

В ПОС и ППР предусматривают:

первоочередное выполнение подготовительных и общеплощадочных работ (устройство подъездных путей, планировка площадок и т.д.), необходимых для осуществления монтажных работ;

устройство площадок для складирования и укрупнительной сборки оборудования, металлоконструкций и трубопроводов;

применение комплектных укрупненных блоков оборудования, конструкций и трубопроводов заводского изготовления, а также блоков, оптимально укрупненных на предприятиях и производственных базах монтажных организаций;

поточность производства монтажных работ при равномерной занятости рабочих, рациональной организации труда и рациональной загрузке монтажных механизмов;

организацию производства монтажных работ, обеспечивающую фронт работ для смежных строительно-монтажных организаций, а также поэтапную сдачу отдельных смонтированных машин, линий, участков или цехов для производства наладочных работ;

выполнение монтажных работ индустриальными методами, рациональное совмещение строительных, монтажных и специальных работ;

максимальное использование для монтажа оборудования и металлоконструкций тех же грузоподъемных механизмов и приспособлений, которые предусмотрены для монтажа строительных конструкций и выполнения специальных работ, а также эксплуатационных подъемно-транспортных средств (тельферов, лифтов и т.п.);

устройство монтажных проемов для подачи оборудования на проектные отметки, необходимых отверстий для установки монтируемого оборудования, прокладки трубопроводов и установки закладных деталей;

обеспечение строительной площадки электроэнергией, водой, сжатым воздухом, канализацией, необходимыми для производства строительно-монтажных работ;

освещение монтажной площадки и отдельных объектов по установленным нормам;

применение средств оперативной связи;

мероприятия по безопасному производству работ, обеспечению санитарно-бытовых условий и пожарной безопасности;

систему управления качеством работ и меры по обеспечению высокого качества строительно-монтажных работ.

ППР содержит краткую характеристику объекта, данные по объему, стоимости и трудоемкости монтажа, схему монтажной площадки, генеральный план зоны выполнения работ, решения по технологии монтажа и организации труда, сведения о энергоресурсах, перечень монтажного оборудования, приспособлений, инструмента и материалов, технологические карты или схемы выполнения монтажа, схемы энергоснабжения, указания по проведению земляных, бетонных и сварочных работ, применению транспорта и строительных машин, мероприятия по механизации ручного труда, технике безопасности и охране окружающей среды, чертежи временных сооружений, графики движения рабочих кадров и перемещения механизмов, схемы строповки и перемещения монтируемых узлов.

В ряде случаев монтаж отдельных машин и сложные работы выполняют по технологическим картам.

В технологической карте указывают наименование и характеристику машины, объем работ, массу и число монтируемых узлов (блоков), сметную стоимость работ, сроки их производства, план монтажной площадки, маршруты движения рабочих и перемещения механизмов, порядок приемки строительной части объекта и оборудования (конструкций, материалов), требования к расконсервации и подготовке оборудования (конструкций) к монтажу, схемы перемещения, строповки, установки и выверки оборудования (конструкций), последовательность работ (сборки), потребность в монтажных механизмах, приспособлениях, инструменте и материалах, порядок испытания (обкатки) вхолостую, технико-экономические показатели, правила техники безопасности.

Работы по транспортировке и подъему оборудования (конструкций), не требующие сложных инженерных решений, выполняют по технологическим схемам, которые по составу аналогичны технологической карте, но имеют значительно меньший объем и оформляются на типовом бланке с приложением плана монтажной зоны, схем подъема и перемещения грузов.

Монтажно-технологические требования обязательно учитываются при разработке и согласовании технических условий на изготовление, комплектование и поставку оборудования.

Производственная подготовка и комплектация объектов к монтажу оборудования

В механомонтажном управлении инженерно-экономическую подготовку производства работ выполняют участок (группа) подготовки производства и функциональные отделы (службы) управления (плановый, сметно-договорной, материально-технического снабжения, главного механика и др.).

Участок подготовки производства монтажных работ (УПП) обеспечивает:

приемку проектно-сметной документации, контроль ее качества с привлечением сметно-договорного отдела и изучение инженерно-техническими работниками и бригадирами монтажных бригад;

разработку монтажно-технологической и проектно-конструкторской документации проектно-конструкторской организацией или собственными силами, контроль ее качества и изучение ИТР и бригадирами;

приемку и изучение технических описаний на поставляемое технологическое оборудование;

приемку строительных конструкций, связанных с монтажом технологического оборудования, конструкций и коммуникаций, с привлечением линейных ИТР;

приемку технологического оборудования, металлоконструкций, узлов трубопроводов, монтажных заготовок и материалов в монтаж с привлечением линейных ИТР;

производственно-технологическую комплектацию объектов материально-техническими ресурсами с привлечением отдела материально-технического снабжения и линейных ИТР;

метрологическое обеспечение монтажных работ;

организационно-плановую подготовку производства монтажных работ с привлечением планового отдела и отдела организации труда и заработной платы;

подготовку и повышение квалификации кадров, занятых инженерно-экономической подготовкой производства работ, с привлечением функциональных отделов и служб монтажного управления.

В состав УПП входят группы, решающие основные задачи инженерно-экономической подготовки производства и организации монтажной площадки: технологическая, производственно-комплектовочная, проектирования монтажных работ. В него также могут входить мастерские монтажных заготовок (ММЗ), изготовляющие узлы и секции технологических трубопроводов, элементы опорных и обслуживающих металлоконструкций, комплектные агрегированные блоки оборудования и нестандартизированное оборудование.

При комплектовании объектов оборудованием и материалами заказчик (генподрядчик) предварительно предъявляет монтажной организации следующие документы:

на оборудование и арматуру - сопроводительную документацию;

на сборочные единицы трубопроводов с Ру свыше 10 МПа - сборочные чертежи трубопроводов, опор и подвесок, а также документы, удостоверяющие их качество;

на материалы - сертификаты предприятий-поставщиков.

Технологическое оборудование заказчик поставляет в собранном виде или комплектно максимально укрупненными транспортабельными блоками. Комплектность оборудования проверяют по комплектовочным ведомостям и упаковочным листам завода-изготовителя, а также по чертежам на оборудование.

Оборудование передают в монтаж по заявкам монтажной организации в сроки, соответствующие принятой последовательности производства строительно-монтажных работ. Передача осуществляется работниками, уполномоченными заказчиком и монтажной организацией, и оформляется актом. При передаче проводят внешний осмотр оборудования без разборки на узлы и детали. При этом проверяют соответствие оборудования проекту, а по заводской документации - выполнение заводом-изготовителем контрольной сборки, обкатки и испытаний в соответствии с техническими условиями на оборудование, комплектность оборудования по заводским спецификациям, упаковочным и отправочным ведомостям, в том числе наличие специального инструмента и приспособлений, поставляемых заводом-изготовителем, отсутствие повреждений и дефектов оборудования, сохранность окраски, консервирующих и специальных покрытий, сохранность пломб, наличие и полноту технической документации заводов-изготовителей, необходимой для производства монтажных работ.

Заказчик обязан передать подрядчику в монтаж оборудование полностью скомплектованным, в исправном состоянии, не требующим подгоночных и доводочных работ, в окрашенном виде, прошедшим контрольную сборку и стендовую обкатку. При выявлении некомплектности оборудования в ходе приемки его в монтаж, а также дефектов при монтаже или испытаниях оборудования монтажная организация обязана немедленно поставить об этом в известность заказчика и принять участие в составлении соответствующего акта. Составление актов и предъявление рекламаций и претензий к заводу-изготовителю или поставщику оборудования являются обязанностями заказчика. Устранением дефектов оборудования должны заниматься заказчик и завод-изготовитель оборудования.

Группа производственно-технологической комплектации УПП проводит комплектацию материалов и изделий для изготовления металлоконструкций, трубных узлов и монтажных заготовок, необходимых для выполнения монтажных работ. Комплектование объектов производят по участкам, которые можно монтировать отдельно.

При размещении заказов на изготовление металлоконструкций, трубных узлов и монтажных заготовок указывают наименование и число изделий, номера чертежей, общую массу изделий по заказу. В заказах на крупногабаритные конструкции отмечают габариты отправочных марок металлоконструкций и узлов трубопроводов, сроки и последовательность выполнения заказа.

Группа производственно-технологической комплектации передает отделу снабжения монтажного управления заявки на необходимые материалы и контролирует их поступление.

Комплектацию объектов проводят в соответствии с технологической последовательностью работ по отдельным монтажным блокам. Отправка на объект неукомплектованных блоков не допускается. Комплект металлоконструкций включает в себя все отправочные марки монтируемого блока и метизы, необходимые для сборки. Комплект трубопроводов включает в себя все трубные заготовки монтируемого блока, трубы прямых участков, опоры и подвески, крепежный материал, прокладки, трубопроводную арматуру, прошедшую испытания, и другие элементы.

Метизы, фланцы, опоры, подвески, трубопроводную арматуру отправляют на объекты в контейнерах, которые должны передаваться бригаде, выполняющей монтаж данного блока. Группа производственно-технологической комплектации производит приемку изделий в мастерской монтажных заготовок и отправку их на объекты, а также комплектацию материалов на складах отдела снабжения. Отправку изделий и материалов осуществляют по лимитным картам, на которых делают отметку об отправке. Лимитную карту составляют на каждый объект или отдельный цех и передают монтажному участку для заполнения графы « Поступление » и контроля за последующим ходом комплектации объекта. В лимитную карту вносят все монтажные заготовки и материалы, необходимые для монтажных работ на объекте. Лимитную карту составляют при обработке технической документации, полученной от заказчика, а также на основании ППР и деталировочных чертежей на металлоконструкции и трубные узлы.

Предмонтажная ревизия оборудования

Условия хранения оборудования должны удовлетворять требованиям заводов- изготовителей, представленным в сопроводительной документации.

При длительном (сверх нормативных сроков) хранении оборудования перед монтажом проводят специальную проверку сохранности и соответствия его установленным техническим требованиям. Такая проверка называется предмонтажной ревизией.

Предмонтажную ревизию оборудования выполняет монтажная организация по отдельному договору с заказчиком. Заказчик обязан передать исполнителю дефектные ведомости, инструкции и паспорта заводов-изготовителей на ревизуемое оборудование. Перед началом ревизии оборудования тщательно подготавливают рабочие места. Во время нее проводят снятие тары и упаковки, полное или частичное удаление противокоррозионных покрытий и консервирующей смазки, промывку деталей, разборку на сборочные единицы и отдельные детали, устранение коррозии и повреждений, замену смазки, прокладок, сальниковых уплотнений, сборку оборудования. В ходе предмонтажной ревизии оборудования проверяют отсутствие забоин и задиров на поверхностях деталей, состояние рабочих поверхностей подшипников, резьбовых соединений и т. д. Выявленные во время ревизии незначительные дефекты устраняют.

Оборудование, поставляемое заводами-изготовителями в запломбированном виде, предмонтажной ревизии не подвергают.

Работы по предмонтажной ревизии оборудования оплачивает заказчик на основании актов приемки работ.

Приемка зданий и сооружений под монтаж оборудования

В зданиях и сооружениях, сдаваемых под монтаж оборудования, заканчивают сооружение рабочих площадок, фундаментов и опорных конструкций, прокладку подземных коммуникаций, засыпку и уплотнение грунта до проектных отметок, устройство стяжек под покрытия полов, монтаж подкрановых путей и монорельсов (если это предусмотрено проектом).

Строительные конструкции, связанные с монтажом оборудования, принимают с учетом допусков в соответствии со строительными нормами и правилами (СНиП).

При сдаче под монтаж фундаментов, расположенных на открытых площадках, заканчивают укладку подземных коммуникаций на прилегающих территориях.

Фундаменты, на которых оборудование устанавливают с последующей подливкой бетоном, согласно чертежам, сдают под монтаж забетонированными ниже уровня проектной отметки опорной поверхности оборудования на 50-80 мм.

Помещения и фундаменты, сдаваемые под монтаж оборудования, должны быть свободны от опалубки, строительных лесов и мусора. Проемы ограждают, а каналы, лотки и люки закрывают.

В зданиях и сооружениях наносят разбивочные оси, рабочие реперы или рабочие высотные отметки. На фундаменты наносят рабочие оси для монтируемого оборудования.

Оси и реперы на фундаментах располагают вне контура опорных конструкций устанавливаемого на нем оборудования. Точность разбивки осей, установки реперов и высотных отметок должна соответствовать требованиям СНиП.

При приемке фундаментов под монтаж оборудования монтажная организация обязана проверить соответствие действительных размеров фундаментов проектным, правильность расположения осей и высотных отметок. Должно быть полное соответствие геометрических размеров и расположения закладных деталей и отверстий проекту. Отклонения не должны превышать следующих значений:

основные размеры в плане ± 30 мм;

высотные отметки поверхности фундамента без учета высоты подливки ± 30 мм;

размеры уступов в плане -20 мм;

размеры колодцев в плане +20 мм;

отметки уступов в выемках и площадках -20 мм;

оси анкерных болтов в плане ± 5 мм;

оси закладных анкерных устройств в плане ± 10 мм;

отметки верхних торцов анкерных болтов +20 мм.

Отклонение забетонированных анкерных болтов от вертикали по всей высоте их выступающей части не должно превышать 1,5 мм.

Поверхность фундаментов должна быть ровной, без выступов, раковин, поврежденных углов и замасленных мест.

К началу работ по установке оборудования разрешается приступать после подписания актов готовности зданий и сооружений к монтажу, фундаментов - к установке оборудования. К актам приемки фундаментов под оборудование прилагается исполнительная техническая документация по фундаменту, подготовленная строительной организацией.

Организация монтажной площадки

Комплекс работ по организации монтажной площадки: выделение участков для разгрузки и временного хранения оборудования; создание площадок и стендов для укрупнительной сборки технологического оборудования и конструкций; оборудование монтажного городка из передвижных бытовок контейнерного типа; установка выносных площадок в монтажных проемах для подачи оборудования и конструкций на междуэтажные перекрытия; устройство материальных складов для хранения средств малой механизации, монтажных заготовок, материалов и инструментов, а также баллонов со сжиженными газами; создание приобъектных мастерских монтажных заготовок с инструментальным хозяйством; выделение мест для размещения грузоподъемных механизмов и устройств; оборудование подъездных путей, прокладывание временных инженерных коммуникаций для подачи воды, электроэнергии и т. д. с указанием мест подключения; освещение территории и ее охрана.

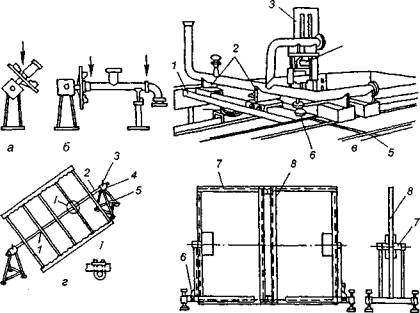

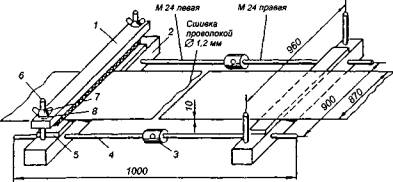

Для укрупнительной сборки технологического оборудования и конструкций отводится отдельная площадка, примыкающая к монтируемому объекту. Она должна быть выровнена, утрамбована и посыпана песком, гравием или шлаком. Несущая способность площадки должна быть не менее 0,3 МПа. Уклоны площадки в соответствии с условиями работы кранов не должны превышать 3°. Площадки, расположенные на болотистых грунтах, в случае применения тяжелых кранов грузоподъемностью более 25 т, выстилают бетонными плитами, что оговаривается при разработке проекта организации строительства и предусматривается в проекте производства работ при разработке генерального плана монтажной площадки.

Перевозка оборудования и монтажных кранов на объект

Перевозка технологического оборудования с предприятий-изготовителей на объект чаще всего осуществляется железнодорожным или автомобильным транспортом. При использовании железнодорожного транспорта следует учитывать требования по вписываемое™ перевозимого оборудования в нормальный габарит погрузки. Грузы, выходящие за пределы нормального габарита погрузки, называются негабаритными, их перевозка производится при условии специального согласования с администрацией железной дороги.

Погруженные на подвижной состав грузы могут иметь боковую, верхнюю или нижнюю негабаритность (в зависимости от выхода за габарит погрузки в вертикальной плоскости). К грузам с боковой негабаритностью относятся те, которые выходят за габарит погрузки на высоте 1230-4000 мм, считая от головки рельса. Нижнюю негабаритность имеют грузы, превышающие габариты погрузки в пределах высоты до 1230 мм от головки рельса.

Негабаритность грузов в зависимости от величины их выхода за габарит погрузки подразделяют на боковую - на пять степеней и верхнюю - на три степени. Нижняя негабаритность степеней не имеет и допускается в исключительных случаях.

Максимально допустимая ширина груза составляет 4450 мм по полу платформы, 3800 мм - на высоте 3600 мм, 2000 мм - на полной высоте 5300 мм. Высота груза от головки рельса при любой степени негабаритности не должна превышать 5300 мм.

При погрузке крупногабаритного оборудования, в том числе монтажных кранов, с администрацией железной дороги согласовывают схему погрузки и крепления оборудования на платформах. Схемы погрузки серийно изготавливаемого и часто перевозимого железнодорожным транспортом оборудования отражают в технических паспортах заводов-изготовителей.

При перевозках железнодорожным транспортом должны быть выдержаны требования по расположению центра массы оборудования относительно платформы. Его максимальная высота относительно четырехосной платформы составляет 1,8 м при массе груза до 35 т, 1,7 м при массе груза 35-40 т и 1,5 м при массе более 40 т. Смещение центра массы от продольной оси платформы не должно превышать 0,1 м.

Для закрепления оборудования на железнодорожных платформах используют растяжки, а под колеса и гусеницы машин устанавливают упорные подкладки.

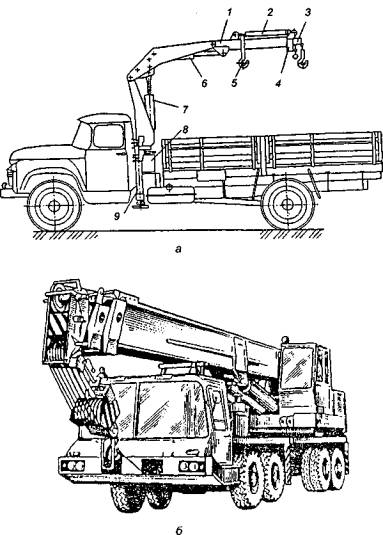

Автоперевозки технологического оборудования в современных условиях осуществляют на автомобилях отечественного и иностранного производства. Они имеют различные грузоподъемность, размеры грузовых платформ, проходимость и т.д.

Выбор автотранспорта для перевозки технологического оборудования производят исходя из его технической возможности и экономической эффективности в каждом конкретном случае.

При движении по плохим дорогам на небольшие расстояния, в том числе при подаче оборудования со склада к месту монтажа, используют тракторы и автотягачи большой проходимости с прицепами. Перевозку монтажных гусеничных кранов производят на трайлерах. Крепление крана на прицепе должно исключать возможность перемещения его на платформе при движении трайлера.

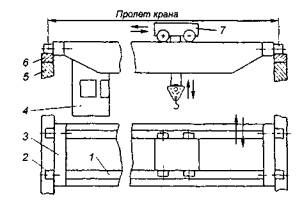

Монтаж мостовых кранов, электротельферов и других транспортирующих устройств для производства монтажных работ

Мостовые краны, электротельферы и другие транспортирующие устройства монтируют до установки технологического оборудования.

Подъем мостовых кранов на подкрановые пути производят самоходным стреловым краном или с помощью такелажной оснастки. При монтаже мостового крана с помощью самоходного крана мост крана поднимают за два подъема полумостами. Их поднимают на 0,5 м выше подкрановых путей в положение, позволяющее полумостам пройти между путями, затем с помощью пеньковых или других канатов вручную оттягивают в положение, перпендикулярное путям, и устанавливают ходовой частью на подкрановые пути. Грузовую тележку поднимают тем же стреловым краном и поднятые ранее полумосты подкатывают под нее. После этого заканчивают сборку крана.

Монтаж кранов с помощью мачт проводят только в тех случаях, когда стрела монтажного крана не проходит между фермами (перекрытием), или в случае отказа проектной организации и заказчика в разрешении на дополнительную нагрузку на строительные конструкции.

При подъеме мостового крана с креплением грузоподъемного полиспаста к фермам здания к стойкам стальной фермы приваривают два упора, на которые сваркой крепят так называемую перекидку между двумя фермами, рассчитанную на нагрузку от подъема полумоста крана. На железобетонных фермах крепление перекидки иное (сварная конструкция с хомутами и др.). На перекидку крепится грузовой полиспаст, сбегающая нить которого идет на лебедку. Монтаж ведут полумостами.

Подъем мостового крана в сборе с помощью двух грузовых полиспастов и мачты принципиально не отличается от подъема с креплением полиспаста к ферме, но благодаря большой несущей способности мачты возможен подъем крана в сборе. Однако использование мачты связано с большой трудоемкостью подготовки к подъему и снижает производительность труда монтажников.

При разработке схемы монтажа с использованием конструкций зданий для крепления грузоподъемных устройств на стадии проектирования монтажных работ необходимо согласовывать с проектной организацией контрольный расчет несущей способности элементов здания и здания в целом.

При монтаже ручного мостового крана его подтягивают и прижимают к подкрановому пути, а колеса ходовых тележек заводят на полки двутавра подкранового пути. Грузовую тележку крана, представляющую собой электротельфер с управлением с пола, поднимают вместе с краном и крепят к нему временными скобами-стремянками. Монтаж ручных мостовых кранов под перекрытиями в основном проводят с помощью вспомогательных траверс, лебедки и самоходных подмостей. При монтаже с помощью двух траверс их устанавливают на нулевой отметке, на траверсы выкладывают на подкладках и крепят стропами кран в сборе. К концам ходовых тележек крана крепят четыре тяговых троса, перекинутых через отводные блоки, привязанные к подкрановым путям. Четырьмя ручными рычажными лебедками грузоподъемностью 1,5 т каждая, прикрепленными к колоннам на уровне пола, траверсы вместе с укрепленным на них краном подтягивают к подкрановым путям и устанавливают на них ходовые тележки. Увязку отводных блоков, установку ходовых тележек и расстроповку траверс производят с передвижных подмостей. Траверсы после установки крана через отводные блоки опускают вниз, а блоки демонтируют с помощью тех же подмостей.

Монтаж ручного мостового крана с помощью лебедки проводят подтягиванием его рычажной лебедкой через отверстие в перекрытии. Лебедку устанавливают на перекрытии на инвентарных козлах. В монолитном перекрытии обычно предусматривают монтажный проем для опускания грузового крюка.

При подъеме лебедкой кран стропят за основную несущую балку. Обычно используют два стропа УСК1,0-2/500, которые увязывают петлей на балке и набрасывают на крюк рычажной лебедки грузоподъемностью 1,5-3 т. Указанные стропы позволяют поднимать ручные краны массой в сборе до 3 т. Уравновешивание крана при подъеме обеспечивают вручную с помощью двух бельных канатов Æ 15-20 мм. После установки крана в проектное положение на подкрановых путях производят расстроповку с подмостей или автогидроподъемника.

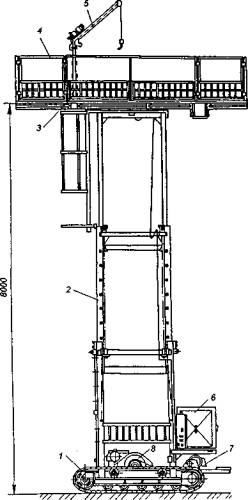

При подъеме ручного мостового крана с помощью самоходных подмостей ПВС-8 или ПВС-12 кран на козлах выкладывают на рабочей площадке подмостей и поднимают на требуемую высоту для установки на подкрановых путях. Установку производят с подмостей или автогидроподъемника. Этот способ монтажа применяют для кранов, работающих в малых пролетах и имеющих небольшую массу.

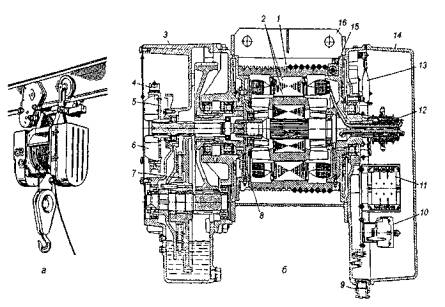

Монтаж электротельферов ввиду их малой массы не вызывает затруднений. Их монтируют с помощью самоходных подмостей и автогидроподъемников.

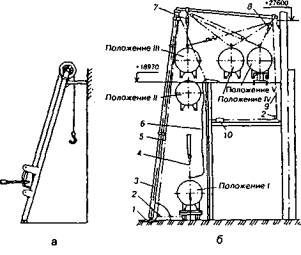

Подъем и установку в рабочее положение грузоподъемных стрел, мачт, шевров, порталов осуществляют с помощью крана или такелажной оснастки. Поднимаемое приспособление (мачта, портал) полностью собирают и оснащают до подъема в горизонтальном положении. При монтаже приспособления краном с использованием на втором этапе средств его оснастки боковые ванты должны быть закреплены в плоскости, перпендикулярной плоскости подъема. При этом основание мачты должно быть закреплено от сдвигающих усилий. При подъеме мачты со стороны, обратной направлению подъема, все время должна быть натянута тормозная расчалка для предотвращения падения мачты. Боковые ванты также должны быть натянуты.

При подъеме мачты самоходным краном предварительно проверяют возможность его применения по грузоподъемности, вылету стрелы и высоте подъема. Место строповки мачты выбирают выше ее центра масс. При необходимости центр масс можно понизить за счет прикрепления дополнительного груза к опоре поднимаемой мачты. При этом общая масса мачты с грузом не должна превышать грузоподъемность крана при вылете стрелы, необходимом для подъема мачты в рабочее положение. До подъема мачты (или другого грузоподъемного приспособления) ее проверяют на прочность в начальный момент подъема, так как при этом изгибающий момент от массы консоли мачты может быть настолько велик, что напряжения в сечении, где производят строповку, будут больше допустимых. Практически строповку производят на расстоянии, равном примерно 2/3 длины мачты от опоры.

При монтаже мачты с помощью самоходного крана и лебедки ее выкладывают в горизонтальном положении, опорный шарнир пяты крепят к основанию и якорю в направлении, противоположном направлению подъема для предотвращения сдвига мачты. При подъеме мачта поворачивается вокруг опорного шарнира. Выбор места строповки производят с учетом прочности мачты и технической характеристики крана. Кран должен обеспечивать подъем мачты до угла, при котором возможен дальнейший подъем (доводка) полиспастом задней ванты или грузовым полиспастом и лебедкой. При отсутствии монтажных кранов мачту (шевр, портал) можно смонтировать с помощью вспомогательной мачты или путем крепления такелажной оснастки к строительным конструкциям существующих зданий и сооружений, предварительно согласовав дополнительные нагрузки на эти конструкции с проектной организацией и заказчиком.

Перемещение оборудования и конструкций в пределах монтируемого объекта

Перемещение оборудования и конструкций в пределах монтируемого объекта целесообразно осуществлять механизированным способом с использованием автотранспорта, погрузчиков и тракторов, а также штатных мостовых кранов и электротельферов, самоходных стреловых и козловых кранов. Часто перемещение грузов осуществляют с помощью лебедок.

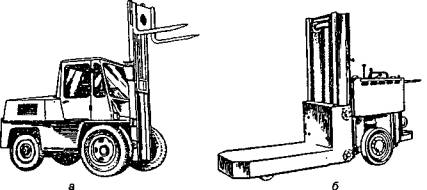

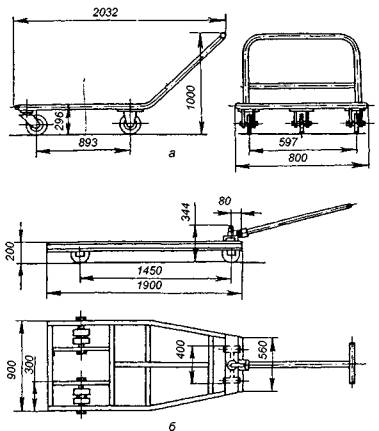

На площадку для укрупнительной сборки и к месту монтажа оборудование подают автотранспортом или на специальных санях, реже - на стальном листе, трактором или другим тяговым средством. Для перемещения оборудования внутри помещения применяют тележки грузоподъемностью 0,5-3 т с гуммированными колесами. Тележки передвигают вручную, а при большой нагрузке - погрузчиками или лебедками. Со склада или от площадки для укрупнительной сборки к месту установки в проектное положение оборудование перемещают также с помощью монтажных кранов или лебедок и такелажной оснастки.

Тяговое усилие, необходимое для перемещения тяжеловесного оборудования по горизонтальной поверхности, определяют по формуле

P = Q×f,

где Q - масса груза, включая сани или лист, на которых перемещают груз, Н;

f - коэффициент трения скольжения груза (саней или листа) относительно опорной поверхности.

При перевозке грузов с подъемом более 15° тяговое усилие составит

Р = Q (sin а + f cos а),

где а - угол подъема.

При угле подъема меньше 15° формула может быть упрощена:

Р = Q (sin а + f).

В связи с тем, что коэффициент трения покоя в среднем в 1,5 раза больше коэффициента трения движения, расчетное тяговое усилие при сдвиге груза с места необходимо увеличить в 1,5 раза:

Рсдв=1,5×Р.

Значение коэффициента трения зависит от материала взаимодействующих поверхностей. Так, при перемещении стального листа по бетону f = 0,45, а по стали - f = 0,15.

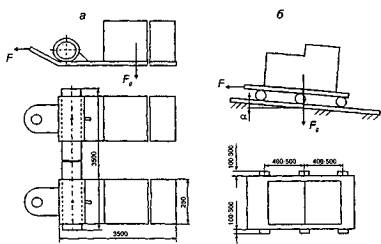

При перемещении оборудования на катках из труб необходимое тяговое усилие определяют по следующим формулам:

по горизонтальной поверхности

Р = Q (Кк + Кг) / d,

где d - диаметр катков, см;

Кк и Кг - коэффициенты трения качения соответственно между поверхностью качения и катками и между катками и грузом (для стали по бетону 0,06, для стали по стали 0,05).

по наклонной поверхности (угол а больше 15°)

Р = Q (sin а + cos а (Кк + Кг) / d);

(угол а меньше 15°)

Р = Q (sin а + (Кк + Кг) / d).

По найденным тяговым усилиям Р рассчитывают такелажную оснастку и подбирают тяговый механизм.

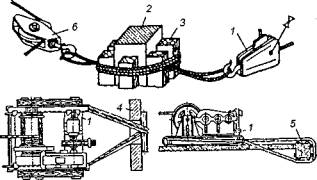

Перемещение оборудования внутри здания часто производят с использованием электрических и ручных рычажных лебедок. Для предотвращения смещения в ходе работ их нагружают балластом или крепят к строительным конструкциям.

При креплении лебедок к строительным конструкциям необходимо предварительно произвести проверочный расчет несущей способности конструкции с учетом приложения дополнительной нагрузки и согласовать предлагаемый вариант крепления лебедки с проектной организацией или заказчиком.

Усилие, препятствующее горизонтальному смещению лебедки (Рсм), определяют по формуле

Рсм = S - Тс,

где S - усилие в канате, идущем на барабан лебедки, Н;

Тс - сила трения рамы лебедки об опорную поверхность, Н.

Тс = (Qл + Qб) - f,

где Qл - масса лебедки, Н;

Qб - масса балласта (если она имеется), Н.

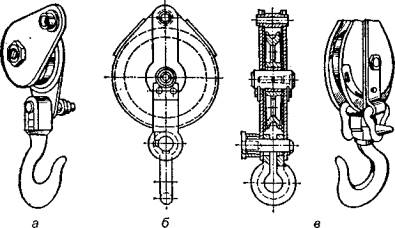

Для изменения направления движения тягового каната (троса) устанавливают отводные блоки, которые крепят так, чтобы канат тяговой лебедки подходил к ним в горизонтальном или близком к горизонтальному положении. Отводные блоки должны быть установлены от лебедки на расстоянии большем двадцатикратной длины барабана лебедки. Угол схода каната с лебедки должен быть не менее 6°, что обеспечивает нормальную укладку каната на барабан.

Усилие, воспринимаемое строительными конструкциями в точке крепления отводного блока (Рск), больше тягового усилия лебедки и составляет

Рск = 2 Sk cos b/2,

где Sk - натяжение каната, Н;

b - угол между ветвями каната, град (рад).

При использовании барабанных лебедок небольшой грузоподъемности в условиях отсутствия возможности их закрепления к строительным конструкциям для предотвращения их опрокидывания применяют балласт, укладываемый на раму лебедки.

Для подъема грузов, масса которых превышает тяговое усилие лебедки (барабанной или рычажной), используют полиспасты, дающие выигрыш в силе.

Расчет прочности стальных канатов проводят с учетом коэффициентов запаса прочности: максимальные расчетные усилия в ветвях канатов определяют по нормативным нагрузкам ( без учета коэффициентов динамичности и перегрузки), умножают на коэффициент запаса прочности и сравнивают с разрывным усилием каната в целом. При расчете прочности стальных канатов используют соотношение

Pk/S*=Kз,

где Pk - разрывное усилие каната в целом, принимаемое по сертификату или ГОСТу;

S - наибольшее натяжение ветви каната (без учета динамических нагрузок);

Кз - коэффициент запаса прочности (для грузовых канатов с ручным приводом - 4, с машинным приводом - 5-6, для полиспастов - 3,5-5, для расчалок и оттяжек - 3-5, для стропов - 5-6).

При использовании погрузчиков следует учитывать, что их грузоподъемность для грузов равной массы, но различных габаритов неодинакова, так как она зависит от расположения центра масс груза относительно переднего моста погрузчика. Эта зависимость грузоподъемности погрузчика приводится в виде графика в его техническом паспорте, а также в кабине или на стреле. Поэтому для производства такелажных и погрузочно-разгрузочных работ погрузчик выбирают исходя из габаритов и массы перемещаемых грузов.

Подъем и установка оборудования и конструкций в проектное положение

Подъем и установку технологического оборудования, металлоконструкций и трубопроводов в проектное положение проводят с помощью самоходных стреловых кранов, подъемников и других средств.

При разработке ППР на монтаж оборудования и конструкций проверяют все параметры предстоящего подъема (массу и габариты монтируемого оборудования, высоту подъема груза на проектную отметку, компоновку оборудования, конфигурацию зданий и сооружений в монтажной зоне и др.).

Выбор стреловых самоходных кранов для монтажа технологического оборудования и конструкций производят по грузовысотным характеристикам, представляющим собой зависимость (в виде таблицы или графика) грузоподъемности крана от вылета стрелы и высоты подъема крюка.

При выборе монтажного крана проверяют возможность размещения груза по своим габаритам в подкрановом пространстве. В технических характеристиках кранов сведения по свободному подстреловому пространству для каждого положения стрелы отсутствуют, поэтому рекомендуется проверять его графически при подъеме крупногабаритного оборудования.

Наиболее совершенным является автоматизированный выбор кранов по их технико-экономическим характеристикам с использованием ПЭВМ. В результате получают следующую информацию: перечень кранов, пригодных для монтажа заданного оборудования, перечень требуемого стрелового оборудования для каждого принятого крана и наиболее рационального режима его работы (тип рабочего крюка, использование опор и т.д.), области возможных стоянок (или осей проходок) для каждого принятого крана, перечень причин, препятствующих использованию крана для монтажа оборудования.

При выборе грузоподъемных средств для монтажа технологического оборудования и конструкций конкретного объекта руководствуются также экономической целесообразностью. В общем случае сравнивают затраты, характеризующие применение тех или других грузоподъемных средств. Наиболее эффективным считается вариант с наименьшими затратами.

Подготовку исходных данных и обработку результатов расчетов могут выполнять специалисты проектно-конструкторских и монтажных организаций.

При выполнении механомонтажных работ в специфических условиях действующих предприятий возможности применения грузоподъемных машин, как правило, ограниченны. В связи с этим важное значение приобретают подбор и обеспечение эффективного применения кранов в стесненных условиях работ по реконструкции и техническому перевооружению действующих предприятий. Фактор стесненности по-разному сказывается на разных этапах строительства объекта и работы механизмов.

Первый этап - транспортирование кранов к месту работы. Показателями стесненности на этом этапе являются ограничение высотных габаритов и ширины проезжей части при передвижении по прямой, минимальный радиус поворота кранов, вписываемость в кривые при передвижении. Необходимость определения этих показателей возникает в связи с наличием на действующих предприятиях технологических коммуникаций и плотностью застройки площадей.

Второй этап - подготовка крана к работе. Показателями стесненности являются ограничения размеров площадки для доставки и установки рабочего оборудования крана, площадки для установки вспомогательного крана, необходимого при сборке основного крана, высотных габаритов при сборке и установке рабочих органов.

Третий этап - работа крана на демонтаже, монтаже или погрузочно-разгрузочных работах определяется ограничениями рабочей зоны крана, его маневренности.

Четвертый этап - подготовка крана к демонтажу и транспортированию.

Особенности работы в стесненных условиях заключаются в ограничении или отсутствии площадки для демонтажа сменного оборудования и установки вспомогательного крана. Такая ситуация возникает в тех случаях, когда смонтированные элементы здания или сооружения заняли имевшиеся на предыдущих этапах площади.

Возможными решениями в таких случаях являются опускание стрелового оборудования на место установки крана с одновременным передвижением в сторону контргруза, использование других грузоподъемных кранов, размещенных в зоне демонтируемого оборудования, и т.п.

Передвижение самоходных кранов по кривым имеет свои особенности, поэтому необходимо проверить краны на вписываемостъ в кривые при движении. Исходными данными для расчета являются минимальный радиус поворота крана при движении (Rmin), максимальная ширина крана в транспортном положении (В) (берутся из технической характеристики крана), координаты наиболее удаленной точки крана от центра поворота С.

Вписываемость определяется минимальной шириной коридора при движении по кривой.

Ширина коридора (S) по вписываемости крана в кривые (м):

S = Rнap - Rвн + (1-2).

Наружный максимальный радиус, описываемый наиболее удаленной точкой от центра поворота (Rнap) (м):

Rнap = (Rmin + АД) + СД ,

где АД - координаты точки С относительно продольной оси крана а-а;

СД - координаты точки С относительно поперечной оси крана в-в.

Внутренний радиус, описываемый наименее удаленной точкой крана (Rвн) (м), определяют по формуле

Rвн = Rmin - B/2.

Минимальные размеры площадки для работы кранов определяют путем нахождения площади, занимаемой краном, с учетом выступающих деталей и радиуса, описываемого поворотной частью противовеса.

Грузы с помощью стреловых кранов, как правило, поднимают и подают на междуэтажные перекрытия или на предварительно смонтированные с наружной стороны монтажного проема выносные площадки, а затем с помощью лебедок и отводных блоков перемещают внутри этажа.

Ограничение рабочей зоны по высоте возникает при необходимости работы внутри здания, под ранее смонтированными конструкциями, промышленными проводками и т.д. Если краны серийного производства для этих целей невозможно применить, то их модернизируют путем сокращения длины рабочих органов.

При монтаже вертикальных и горизонтальных аппаратов и агрегатов, а также блоков подвесных внутрицеховых конвейерных путей используют спаренные краны. Это может быть вызвано отсутствием на объекте крана необходимой грузоподъемности, конфигурацией и габаритами оборудования и конструкций, не вписывающихся в подстреловое пространство, и др.

Работу спаренными стреловыми кранами производят в соответствии с ППР (технологической картой), разработанным специализированной проектно-конструкторской организацией. В проекте приводятся схемы строповки и перемещения груза с описанием последовательности выполнения операций, положения грузовых канатов, указания по безопасному подъему и перемещению груза. При подъеме груза нагрузка, приходящаяся на каждый кран, не должна превышать 90% от их установленной грузоподъемности. При монтаже вертикальных аппаратов с помощью спаренных кранов обычно предусматривают один-два вида маневра (подъем и перемещение или подъем и поворот стрелы), при монтаже горизонтальных аппаратов - три-четыре вида маневра (подъем, поворот стрелы, изменение вылета стрелы и перемещение). При подъеме оборудования двумя кранами используют балансирную траверсу.

В тех случаях, когда масса, габариты и условия расположения поднимаемого оборудования и конструкций выходят за пределы паспортных грузовысотных характеристик кранов с обычным стреловым оснащением, целесообразно поднимать и устанавливать оборудование и конструкции кранами с маневренными расчаленными стрелами, со стрелами, опирающимися на А-образные шевры, а также спаренными кранами, соединенными ригелем. Эти способы обеспечивают расширение области применения самоходных кранов. При этом нагрузки на элементы кранов не должны превышать допустимых при обычном режиме и с помощью кранов можно только поднимать и опускать груз.

При монтаже технологического оборудования на значительной высоте и в случае выполнения работ, требующих большого под-стрелового пространства, монтаж проводят методом скольжения с помощью кранов, оснащенных башенно-стреловым оборудованием (БСО). Следует учитывать, что спаренные краны с БСО можно применять при выполнении рабочих операций подъема, опускания и изменения вылета крюка без передвижения и поворота платформы. Технология монтажа с применением этого оборудования аналогична технологии подъема кранами, оснащенными стрелами.

Самоходным стреловым краном с маневренной расчаленной стрелой можно поднимать и опускать груз, изменять вылет крюка и поворот платформы с грузом на крюке в секторе обслуживания (области, образованной продолжением горизонтальных проекций ветвей расчалки).

Крепление системы маневренного расчаливания к стреле крана не должно вызывать дополнительных изгибающих моментов в стреле. Обязательными являются расположение соединительной траверсы на продолжении оси вращения поворотной платформы крана, прикрепление расчалки к стреле крана за элементы, способные выдержать возникающие при этом нагрузки (проверяют расчетом), расположение полиспаста расчалки в плоскости подвеса стрелы, применение в качестве ветвей расчалки троса, диаметр которого рассчитывают с коэффициентом запаса не менее 3,5, применение приборов контроля за элементами системы расчаливания с обеспечением безопасной эксплуатации крана (датчик положения полиспаста расчалки относительно оси стрелы, контрольно-тяговое устройство контроля за положением соединительной траверсы относительно оси поворота платформы крана, динамометры для контроля натяжения ветвей расчалки). Рабочее натяжение ходовой нитки полиспаста расчалки не должно превышать тягового усилия лебедки вспомогательного подъема крана.

В стесненных условиях при монтаже оборудования, масса которого значительно превышает грузоподъемность имеющихся кранов, подъем можно проводить методом скольжения с применением опирающихся на А-образные шевры стрелами кранов.

Подъем оборудования спаренными кранами со стрелами, соединенными ригелем, проводят в случае, когда масса поднимаемого оборудования превышает суммарную грузоподъемность обоих кранов. При этом груз поднимают с использованием балансирных устройств.

При необходимости монтажа небольшого оборудования вдоль стен используют пристенный подъемник грузоподъемностью 1,5 т, высотой подъема 4 м.

Для подъема тяжелых грузов (20-30 т) используют Г-образные пристенные подъемники. С помощью полиспаста, работающего на оттяжке, постепенно перемещают оборудование в проектное положение.

Подъем и установку оборудования и конструкций с помощью такелажной оснастки производят в случаях, когда невозможно использовать более экономичные грузоподъемные машины и механизмы.

При небольших объемах работ, связанных с реконструкцией или техническим перевооружением, в многоэтажных зданиях для подъема оборудования и конструкций используют переносные монтажные стрелы. Стрелу можно поворачивать вручную в горизонтальной плоскости на угол до 180°. С помощью стрелового полиспаста можно изменять ее вылет. Такие стрелы необходимо проверять на нагрузки, возникающие при их работе в зависимости от расположения монтажной стрелы и стрелового полиспаста относительно горизонтальной плоскости.

При подъеме оборудования и конструкций монтажными мачтами необходимо правильно составить расчетную схему и определить усилия в оснастке, выбрать высоту и наклон мачты, обеспечивающие зазор в свету (около 500 мм) между поднимаемым грузом и самой мачтой при верхнем положении груза, подобрать верхние и нижние блоки грузовых полиспастов, а также отводных блоков с учетом максимальных нагрузок, возникающих при подъеме груза, определить параметры и выбрать канаты, определиться с креплением канатов к осям и проушинам (на коушах), определить место привязки нижнего отводного блока и его положение, выбрать лебедку и определиться с ее расположением, а также с конструктивным исполнением оснований под мачту и лебедки, указать место строповки груза, определить места расположения якорей и расчетную нагрузку на них, разработать указания о порядке производства работ по предлагаемой схеме подъема оборудования.

При подъеме грузов вертикально стоящей мачтой необходимо правильно определить центр масс поднимаемого груза, при выборе вант и якорей учесть нагрузки, возникающие при подъеме самой мачты в рабочее положение.

Методы монтажа технологического оборудования, конструкций и трубопроводов

Методы монтажа технологического оборудования, конструкций и трубопроводов в зависимости от последовательности производства строительно-монтажных работ подразделяют на поточно-совмещенный и последовательный, а в зависимости от организации монтажных работ - на комплектно-блочный, крупноблочный, поточно-узловой и бесподкладочный.

Поточно-совмещенный метод производства является наиболее экономичным. Он связан с тщательной инженерно-экономической подготовкой и обеспечивает сокращение продолжительности строительства объектов. Работы выполняют строго по разработанному графику, согласованному со всеми строительно-монтажными организациями, участвующими в строительстве объекта, а также с заказчиком, обеспечивающим своевременные поставки оборудования и материалов. Работы выполняют в такой последовательности: устройство фундаментов и площадок для монтажа оборудования, подъем и установка в проектное положение тяжеловесного оборудования и узлов внутрицеховых трубопроводов до монтажа плит междуэтажных перекрытий и т.д. При этом методе повышаются уровень механизации работ, коэффициент использования подъемно-транспортных машин и производительность труда, экономятся средства на устройство монтажных проемов и выносных площадок, изготовление индивидуальных такелажных средств и т.д. Недостаток метода - дополнительные затраты на защиту смонтированного оборудования от повреждений в ходе последующих строительных и отделочных работ.

Последовательный метод применяют при монтаже оборудования, которое по техническим условиям может быть установлено только в построенных зданиях, а также при небольшом объеме монтажных работ.

Комплектно-блочный метод монтажа оборудования связан с максимальным переносом работ с монтажной площадки в условиях промышленного производства (на предприятия-поставщики оборудования или производственные базы монтажных организаций). Это обеспечивает поставку под монтаж агрегированного оборудования в виде комплектов блочных устройств, включающих в себя опорные и другие конструкции, обвязочные технологические трубопроводы, элементы электротехнических и автоматизированных систем.

Крупноблочный метод обеспечивает минимальные сроки монтажа за счет поставки оборудования заводами-изготовителями в виде крупных транспортабельных комплектных блоков или за счет укрупнительной сборки на монтажной площадке до предоставления фронта работ по установке оборудования и коммуникаций.

Поточно-узловой метод применяют при монтаже оборудования, поступающего в монтаж с низкой степенью заводской готовности (в разобранном виде). Основной принцип метода -- непрерывное и равномерное производство работ, которое обеспечивается следующими организационно-техническими мероприятиями: разделение технологического процесса монтажа на операции; задание производственного ритма; разделение труда между исполнителями; совмещение операций укрупнительной сборки и монтажа во времени.

Бесподкладочный метод предусматривает монтаж оборудования без применения подкладок за счет использования отжимных регулирующих устройств, вмонтированных в основание оборудования, инвентарных регулируемых подкладок и специальных приспособлений.

Оборудование, поступающее с заводов-изготовителей в сборном виде, не требует сборочных операций при монтаже. В этом случае монтаж оборудования в проектные положения сводится в основном к его транспортированию с приобъектного склада в зону монтажа, такелажным работам внутри монтажной зоны, распаковке и расконсервации, установке на фундамент или другую опорную конструкцию, выверке в горизонтальной и вертикальной плоскостях, креплению фундаментными (анкерными) или самоанкерующимися болтами (дюбелями), испытанию на холостом ходу.

Часть оборудования ввиду значительных габаритов и массы поставляют в монтаж отдельными блоками, узлами и сборочными единицами. Технология монтажа такого оборудования включает в себя следующие операции: транспортирование с приобъектного склада на площадку для укрупнительной сборки; распаковка и расконсервация; укрупнительная сборка в соответствии с ППР; такелажные работы внутри монтажной зоны; разметка и установка оборудования в проектное положение; выверка в горизонтальной и вертикальной плоскостях с проверкой плоскостности и прямолинейности, параллельности и перпендикулярности, соосности; крепление оборудования; испытания на холостом ходу.

Монтажная разметка

Монтажная разметка заключается в определении положения монтажных осей и вспомогательных отметок, необходимых для обеспечения соответствия ориентации и расположения оборудования относительно строительных конструкций, заданной точности взаиморасположения монтируемого оборудования, сокращения затрат времени на выполнение измерительных операции при выверке оборудования.

Ориентация и расположение монтируемого оборудования регламентированы проектной документацией и представлены на рабочих чертежах системой основных и вспомогательных размеров. Они указывают расстояния, их допустимые отклонения между главными осями строительных конструкций и главными монтажными и привязочными осями, габаритные размеры оборудования в плане и координаты крепежных элементов, соединительных элементов сопрягаемого оборудования.

При монтажной разметке проводят проверку правильности расположения осей строительных конструкций и соответствия их чертежам, разбивку и разметку пространственного расположения монтажных осей, сверку по рабочим чертежам наличия и расположения закладных элементов, монтажных отверстий, опорных площадок и фундаментов под оборудование.

Координаты монтажных осей находят плоскопараллельным переносом строительных осей в горизонтальном и вертикальном направлениях, их поворотом или наклоном на заданный угол. Обеспечение точности взаимного расположения основных и вспомогательных монтажных осей достигают нивелировкой. Устройство физических аналогов монтажных осей (обычно на высоте 2-2,2 м) состоит в натяжении струны, закрепленной жестко одним концом к строительным конструкциям. Другой конец с натяжным грузом проходит через ролик. В натянутом состоянии струна должна совпадать с положением монтажной оси. Для этой цели используют капроновую, шелковую, нейлоновую нить либо стальную проволоку Æ 0,3-0,5 мм с массой натяжных грузов соответственно 7-20 кг, обеспечивающей натяжение струны до 2/3 ее разрывной нагрузки. Стрела прогиба струны Æ 0,5 мм при длине 5, 10 или 15 м не должна превышать 24, 86 или 160 мкм, что соответствует допустимым отклонениям в расположении монтируемого оборудования.

Соответствие положения струны монтажной оси обеспечивается путем вертикального и горизонтального перемещений одной из точек ее закрепления, выполняемой в виде кронштейна с двумя взаимно перпендикулярными микрометрическими винтами. При установке нескольких струн параллельность их определяют измерением расстояния между ними или отвесами, опущенными с этих струн, а перпендикулярность - с помощью угольника.

Оси балок, продольную и поперечную монтажные оси с помощью отвесов проектируют на перекрытие. Прижимая шнур, натертый мелом или синькой, к отмеченным точкам, отбивают проекцию монтажной оси на пол перекрытия. Для геодезического обоснования монтажа проводят параллельный и перпендикулярный переносы осей, применяя универсальные приспособления или проводя геометрические построения посредством шнурка с закрепленным мелком, линейки и угольника.

Для параллельного переноса монтажной оси контактируют со струной шнуры двух отвесов, через точки касания отвесов с перекрытием отбивают проекцию оси, далее, используя угольник, откладывают две перпендикулярные линии заданного размера, отбивают проекцию новой монтажной оси, которую с помощью отвесов поднимают на необходимую высоту, а затем закрепляют струну. Оси на этажи здания переносят с помощью отвесов, которые для предотвращения колебаний частично погружают в вязкую жидкость (масло, нефть, мазут). Монтажные оси переносят в соседние помещения с использованием имеющихся в стене проектных (дверной проем, вентиляционное отверстие и т.д.) либо специально выполненных отверстий, через которые пропускают параллельную строительной оси струну, служащую базой для разметки монтажных осей в соседних помещениях. На выше- или нижележащие этажи монтажные оси переносят также через отверстия с помощью отвесов.

Отмеченные на перекрытии проекции используют при разметке опорной поверхности для установки оборудования, а также координаты отверстий для его укрепления и расположения материалопроводов, передач и других элементов. В случае группового монтажа однотипного оборудования для разметки опорной поверхности целесообразно применять шаблон из листового материала или рамы, что существенно сокращает затраты времени на разметку и значительно повышает ее точность.

При разметке помещений под монтаж оборудования важным является нанесение на стены линий, отмечающих уровень чистых полов.

Проверку размеров по высоте производят посредством нивелира от постоянной точки, высота которой заранее известна. Такая точка называется репером, а численное значение высоты - отметкой. Высотным репером может служить заклепка Æ 25-30 мм, приваренная к арматуре фундамента или к пластине и залитая цементным раствором.

Верхняя скругленная поверхность репера служит началом отсчета всех высотных отметок. Высотные отметки наносят по гидростатическим уровням, точность которых ±1-2 мм. Гидростатический уровень состоит из прозрачных разградуированных трубок, соединенных резиновым шлангом и заполненных водой.

При расположении трубок на требуемом расстоянии одна от другой по закону сообщающихся сосудов уровень воды в них будет одинаковым, а линия, соединяющая мениски жидкости в трубках, - горизонтальной (см. пунктирную линию АБ). Установив одну из трубок около репера, а вторую - рядом с местом, куда необходимо перенести отметку, производят отсчет. Зная длину горизонтальной линии между менисками L и проектный уклон, можно определить разницу в уровнях трубок.

Установку оборудования с более высокой точностью (до 0,5 мм) проверяют геодезическим инструментом - нивелиром. Геодезическую проверку при монтаже целесообразно выполнять в том случае, если оборудование имеет значительную длину (ленточные транспортеры, скребковые конвейеры).

Установка, выверка и крепление оборудования

Оборудование устанавливают на фундаменты, металлические конструкции (рамы, кронштейны, подвески), железобетонные и стальные площадки, непосредственно на перекрытия и чистый пол. К работам по установке оборудования на фундамент приступают после подписания актов готовности фундаментов.

Обеспечение проектного положения оборудования на фундаменте: размещение машины или ее опорных элементов на фундаменте; предварительная установка на опорные элементы с совмещением отверстий базовой детали (станины, рамы, основания) и фундаментных болтов; установка оборудования в проектное положение и выверка его путем выполнения необходимых регулировочных перемещений с контролем фактического положения и предварительной фиксацией перед подливкой (закреплением); подливка зазора «оборудование-фундамент».

При выверке регулировочные перемещения осуществляют грузоподъемными механизмами, домкратами и монтажными приспособлениями в пределах зазоров между стенками отверстий базовой детали оборудования и стержнями предварительно установленных фундаментных болтов или в пределах зазоров колодцев под закрепляемые при подливке оборудования фундаментные болты.

Требуемая точность положения оборудования по высоте и в горизонтальной плоскости может быть достигнута методом безвыверочного монтажа за счет установки опорных элементов в пределах расчетных допусков. Оборудование выверяют с помощью регулировочных винтов, временных опорных элементов, установочных гаек, пакетов подкладок. При выверке регулировочными винтами в исходном положении они должны одинаково выступать ниже поверхности оборудования до 20 мм. Положение оборудования по высоте и в горизонтальной плоскости регулируют всеми винтами, не допуская в ходе выверки его отклонения от горизонтальности более чем 10 мм на 1 м. После окончания выверки оборудование закрепляют фундаментными болтами, затягивая их с заданным усилием.

При установке оборудования с выверкой с помощью установочных гаек последние вместе с шайбами регулируют по высоте так, чтобы верх тарельчатой шайбы был на 2-3 мм выше проектной отметки опорной поверхности оборудования, оборудование опускают на опорные элементы, его положение регулируют затяжкой крепежных гаек.

Применяемые при выверке металлические подкладки должны плотно прилегать к поверхности фундамента. Число подкладок в пакете должно быть минимальным и не превышать пяти. Пакеты набирают из стальных или чугунных установочных подкладок толщиной 5 мм и более и регулировочных подкладок толщиной 0,5-5 мм. Пакеты подразделяют на пирамидальные и клиновые, состоящие из плоских и клиновых подкладок. Пакеты металлических подкладок устанавливают на возможно близком расстоянии от фундаментов болтов и располагают один от другого через 300-800 мм. После окончательной выверки оборудования и затяжки болтов подкладки в пакете прихватывают электросваркой.

Положение оборудования при выверке контролируют в плане струнным, струнно-оптическим методами, боковым нивелированием теодолитами, прямым контролем линейных размеров. По высоте контролируют относительно рабочих реперов геометрическим или тригонометрическим нивелированием, гидростатическим методом или измерением размеров от промежуточной базы до репера. Для контроля оборудования по горизонтали применяют уровни, нивелиры, отвесы и теодолиты.

После выверки выполняется предварительное закрепление оборудования, при этом затягивают гайки только тех фундаментных болтов, которые расположены вблизи опорных элементов. Затем опять контролируют положение осей оборудования и подливают бетон (наращивание фундамента), который воспринимает эксплуатационную нагрузку от оборудования. Для качественного сцепления подливаемого бетона с поверхностью фундамента и монтируемого оборудования эти поверхности очищают от посторонних предметов, пыли, обезжиривают и промывают чистой водой, не допуская скопления воды в углублениях и приямках.

Марка бетона для подливки должна быть не ниже марки бетона фундамента, а размер элементов фракции заполнителя (щебень, гравий) - 5-20 мм. Толщина слоя подливки должна быть не менее 50 мм. При ширине опорной части базовой детали оборудования более 2 м толщину слоя подливки следует принимать равной 80-100 мм.

Бетонную смесь с применением вибраторов подают через отверстия в опорной части или с одной стороны подливаемой детали до тех пор, пока с противоположной стороны смесь не достигнет уровня, на 20-30 мм превышающего высоту основной части подливки. Расстояние от опорной части оборудования до края слоя подливки должно составлять 100-200 мм. Поверхность подливки, примыкающей к основной части оборудования, должна иметь уклон в сторону от оборудования, равный 1:50.

После достижения материалом подливки не менее 70% проектной прочности производят окончательную затяжку болтов динамометрическими и предельными трещоточными ключами, ключами-мультипликаторами, а также электрогайковертами и пневмогайковертами. При затяжке гаек фундаментных болтов обеспечивают равномерное натяжение всех болтов и плотное прижатие основания машины к фундаменту.

Предприятия-изготовители, как правило, поставляют фундаментные болты в комплекте с оборудованием и указывают момент их затяжки. Без таких указаний момент при окончательной затяжке болтов должен составлять 12-24 Н×м при диаметре резьбы болта 12 мм, 30-60 - при 16 мм, 130-250 - 24 мм, 300-350 - 30 мм, 600-950 - 36 мм, 1000-1500 - 42 мм, 1100-2300 Н·м - при 48 мм.

Стержни болтов должны выступать над поверхностью гаек (контргаек) на 1,5-2 нитки резьбы. В хорошо затянутом болтовом соединении зазоры между гайкой, шайбой и основанием корпуса машины не должны превышать 0,03 мм.

Эффективно применение креплений разжимного типа (самоанкерующихся болтов и дюбелей Æ 8-48 мм). Для сверления отверстий в строительных конструкциях применяют различные электрические и пневматические перфораторы. Самоанкерующийся болт (дюбель) в сборе вставляют в очищенное отверстие, после этого его ударами молотка по специальной оправке частично осаживают на конусе. При затяжке гайки конус втягивается в кольцо (цангу), расширяет его, заклинивая в отверстии.

1.2. Материально-технические средства монтажа оборудования

Тяговые устройства. В качестве гибких элементов грузоподъемных машин, а также монтажных приспособлений применяют канаты и цепи. Цепи бывают сварные и пластинчатые (рис. 1.1). Сварные цепи (см. рис. 1.1а) состоят из звеньев овальной формы, расположенных во взаимно перпендикулярных плоскостях, что обеспечивает им подвижность во всех направлениях, и бывают двух типов - короткозвенные и длиннозвенные. Их изготавливают из стали марок Ст.3 (sв=360-460 МПа), Ст.2 (sв=330-430 МПа) и стали 10 (sв=320 МПа).

Рис. 1.1. Грузовые цепи:
а - сварная; б, в - пластинчатые; t - шаг цепи

Звенья цепи из Ст.3 изготовляют кузнечно-горновой и контактной сваркой, из остальных материалов - контактной электросваркой. После изготовления сварные цепи испытывают под нагрузкой, равной половине разрушающей. При этом не должно быть остаточных деформаций. По точности изготовления сварные цепи подразделяются на калиброванные и некалиброванные. Некалиброванная цепь предназначена для работы только с гладкими барабанами и блоками, калиброванная - со звездочкой, имеющей специальные гнезда.

Отношение диаметра (Д) барабана или блока, огибаемого сварной цепью, к диаметру (d) прутка, из которого изготовлена цепь, должно быть не менее 20 для ручных грузоподъемных механизмов и не менее 30 для грузоподъемных машин. Сварные цепи непригодны для работы с высокими скоростями: допускаемая скорость при работе на гладких барабанах и блоках составляет 1,5 м/с, на звездочках - 0,5 м/с. При превышении этих значений скорости увеличиваются износ участков соприкосновения звеньев и динамические нагрузки, возрастает опасность обрыва цепи. Допустимый износ звена сварной цепи ограничен значением 10% диаметра прутка. Пластинчатые грузовые цепи (см. рис. 1.1б) состоят из стальных пластин, соединенных валиками. Число пластин тем больше, чем больше разрушающая нагрузка. Элементы цепи - пластины и валики изготовляют из сталей 40, 45, 50 и подвергают термообработке (улучшению или нормализации). Все цепи подвергают на заводе-изготовителе испытанию под нагрузкой, составляющей 50% разрушающей. Так как пластинчатые цепи изготовляют без применения сварки, то они более надежны, чем сварные, поскольку в них нет остаточных напряжений и деформация звеньев у них значительно меньше. Движение пластинчатой цепи происходит более плавно, но максимальная рабочая скорость из-за повышенной чувствительности к инерционным нагрузкам не должна превышать 0,25 м/с. Пластинчатые цепи используют только со звездочками.

Более широко применяют канаты, которые бывают пеньковые, из синтетических волокон и стальные.

Пеньковые канаты разделяют на бельные, не имеющие специальной обработки, и пропитанные горячей древесной смолой. Их изготовляют в трех исполнениях: специальные, повышенной прочности и обыкновенные. В условном обозначении каната указываются наименование, линейная плотность и группа, а также обозначение стандарта. Например: ПБ 120 ктекс Сп ГОСТ 483 - канат пеньковый бельный (ПБ), линейной плотностью 120 ктекс (1 ктекс - масса 1000 м каната в килограммах), специальный (Сп); ПС 144 ктекс Пв ГОСТ 483 - канат пеньковый пропитанный (смоленый) (ПС), линейной плотностью 144 ктекс, повышенной прочности (Пв); ППБ 1924 ктекс Об ГОСТ 483 - канат пеньковый приводной бельный (ППБ), линейной плотностью 1924 ктекс, обыкновенный (Об).

Пеньковые канаты изготовляют Æ 10-112 мм с разрывной нагрузкой 7,9-537,75 кН. Наибольшая разрывная нагрузка у специальных канатов, наименьшая - у обыкновенных. Прочность пропитанных канатов на 1-3% ниже, чем бельных, которые по сравнению с пропитанными более гибкие и удобнее в работе, но подвержены гниению и при размокании теряют почти половину своей прочности.

Канаты из синтетических волокон обычно не поддаются гниению, плесени и грибковым заболеваниям. Сухие и чистые канаты не замерзают, они имеют хорошие диэлектрические свойства, но при высоких температурах подвержены плавлению, их нельзя использовать при значительном трении. Следует избегать их применения вблизи зоны сварочных работ.

Стальные канаты наиболее широко применяют в качестве гибкого элемента грузоподъемных машин. Их изготовляют из стальной светлой или оцинкованной проволоки марок В, I или II по ГОСТ 7372 Æ 0,2-3 мм с пределом прочности при растяжении 1600-2000 МПа. Срок службы каната зависит от конструкции и отношения диаметра огибаемого им барабана или блока к его диаметру. Рекомендуется, чтобы диаметр барабана или блока был больше диаметра каната не менее чем в 16 раз.

Стальные канаты подразделяются по следующим признакам:

конструктивному - на канаты одинарной, двойной и тройной свивок, канаты одинарной свивки свиваются из проволок, двойной - из прядей, предварительно свитых из проволок вокруг центральной проволоки, канаты тройной свивки свиваются из нескольких канатов двойной свивки;

материалу сердечника - с органическим и металлическим сердечником. В качестве металлического сердечника используют канат двойной свивки, органический сердечник изготовляют из пеньки, искусственных материалов (нейлон, капрон), асбеста. Канаты с органическим сердечником более гибкие и хорошо пропитываются смазочным материалом;

способу свивки - на нераскручивающиеся и раскручивающиеся, проволоки и пряди раскручивающихся канатов после снятия перевязки их концов стремятся выпрямиться, нераскручивающиеся канаты свиты из деформированных проволок и прядей, получающих перед свивкой форму, соответствующую их положению в канате, эти канаты имеют значительно больший срок службы, чем раскручивающиеся;

направлению свивки - односторонней и крестовой свивки, при односторонней направления навивки проволок в пряди и навивки прядей в канате совпадают, при крестовой они противоположны;

направлению свивки прядей - правые и левые, при правой свивке пряди направлены слева - вверх - направо, при левой - справа - вверх - налево;

по типу свивки прядей - с точечным касанием отдельных проволок между слоями прядей (ТК) (рис. 1.2а), с линейным (ЛК) и точечно-линейным (ТЛК). Канаты типа ЛК более гибки, износостойки и выдерживают больше число изгибов. Они имеют несколько разновидностей: ЛК-0 (рис. 1.2б), где проволоки отдельных слоев пряди имеют одинаковый диаметр; ЛК-Р (рис. 1.2в), у которых проволоки в верхнем слое пряди имеют разные диаметры; ЛК-РО (рис. 1.2г) - в прядях имеются слои, составленные из проволок одинакового диаметра; ЛК-3 (рис. 1.2д) - между двумя слоями проволок размещаются заполняющие проволоки меньшего диаметра; ТЛК-0 и ТЛК-Р (рис. 1.2е) - с комбинированным точечно-линейным канатом. Канаты с линейным касанием имеют лучшее заполнение сечения, они более гибки и износостойки. Их срок службы на 30-100% больше, чем срок службы канатов типа ТК.

Рис. 1.2. Конструкция стальных канатов:
а - ТК 6x19+1 о.с; б - ЛК-0 6x19+7x7; в - ЛК-Р 6x19+1 о.с; г - ЛК-РО 6x36+1 о.с;д -ЛК-3 6x25+7x7;е - ТЛК-0 6x37+1 о.с

Условное обозначение каната нормируется ГОСТ, например, канат типа ЛК-0 конструкции 6х19(1+9+9)+1 о.с. (ГОСТ 3077). Буквы ЛК-0 означают, что по типу свивки прядей изготовлен с линейным касанием проволок между слоями прядей при одинаковом диаметре проволок по слоям пряди; цифра 6 - количество прядей в канате, 19 - количество проволок в каждой пряди каната, знак «х» - каждая из прядей имеет одно и то же число проволок, (1+9+9) - сечение пряди, где 1 - количество проволок в первом слое пряди, 9 - во втором, 9 - в третьем; знак «+» - имеется сердечник, 1 о.с. - органический сердечник (м. с. - металлический сердечник).

При заказе канатов указывают их диаметр, назначение, марку проволоки, вид ее покрытия, направление и способ свивки, сочетание направлений свивки каната и его элементов, маркировочную группу и ГОСТ на канат. Например: канат 27,0-Г-1-Н-1764 (180) ГОСТ 7668 - канат Æ 27 мм грузового назначения (Г), марка проволоки 1, проволока светлая правой крестовой свивки, нераскручивающийся (Н), маркировочной группы 1764 МПа (180 кг/мм2).

Наиболее широко рекомендуется применять в кранах в качестве подъемных и крановых элементов следующие конструкции канатов: канаты с органическим сердечником ЛК-Р 6x19 (ГОСТ 2688), ЛК-РО 6x36 (ГОСТ 7668), канат с металлическим сердечником ТЛК-РО 6x36+7x7 (ГОСТ 7669) и ЛК-3 6x36+7x7 (ГОСТ 7669).

Канаты разделяют на отрезки определенной длины с помощью зубила, дисковых пил трения, армированных абразивных кругов, сварочной дугой. Предварительно по обеим сторонам от намеченного места канат перевязывают мягкой проволокой Æ 1-2 мм. При этом направление перевязки должно быть противоположно направлению свивки, а длина перевязки не менее 1,5 диаметра каната.

Для уменьшения изнашивания и предупреждения повреждений канаты при хранении и эксплуатации покрывают защитной смазкой «Торсиол-35М» или «Торсиол-55». Перед смазыванием их очищают от старой смазки, грязи и следов коррозии, протирают обтирочным материалом, смоченным в бензине. Очищенные канаты смазывают при перемотке с одной катушки на другую, которые могут быть установлены на козлы, погружая при этом канат в ванну со смазочным материалом, подогретым до 60°С.

В процессе эксплуатации проволоки канатов изнашиваются, рвутся, перетираются, теряя прочность. Стальные канаты выбраковывают по числу оборванных проволок на длине одного шага свивки, который определяют следующим образом. На поверхность свивки наносят метку (точка «А», рис. 1.3), от которой отсчитывают вдоль оси каната столько прядей, сколько их имеется в его сечении. На поверхности следующей после отсчета пряди наносят вторую метку (точка «Б»). На отмеченном шаге подсчитывают число обрывов и сравнивают с данными, приведенными в табл. 1.1.

Рис. 1.3. Схема измерения диаметра и шага свивки каната

1.1. Число обрывов проволок на одном шаге каната различной свивки в зависимости от первоначального коэффициента запаса прочности, при котором канат должен быть выбракован

Конструкция каната с одним органическим сердечником при различной свивке

Первоначальный коэффициент запаса прочности при установленном правилами соотношении (Д/д) Д - диаметр лебедки или ролика блока, мм; д - диаметр каната, мм)

до 6

от 6 до 7

более 7

6x9=54:







крестовая

12

14

16

односторонняя

6

7

8

6x37=222:







крестовая

22

26

30

односторонняя

11

13

15

6x61=366:







крестовая

36

38

40

односторонняя

18

19

20

Допустимое число обрывов проволоки на одном шаге свивки в зависимости от степени коррозионного разрушения уменьшается. Канат, у которого диаметр наружных проволок уменьшился в результате поверхностного износа или коррозии на 40% и более, выбраковывают.

К каждому канату согласно техническим условиям завод-изготовитель прикладывает сертификат, в котором указывает конструкцию и результаты испытаний каната, в том числе разрывное усилие.

Для предохранения петель каната от резких перегибов и истирания применяют коуш, который представляет собой стальное фасонное кольцо желобчатого сечения (рис. 1.4). Форма желоба соответствует диаметру каната. Конец каната (рис. 1.5) соединяют с основной его ветвью специальными зажимами (сжимами) или вплетая проволоки расплетенного каната в основную его ветвь с последующей оплеткой каната стальной проволокой на длине не менее 20 диаметров каната.

Рис. 1.4. Коуш

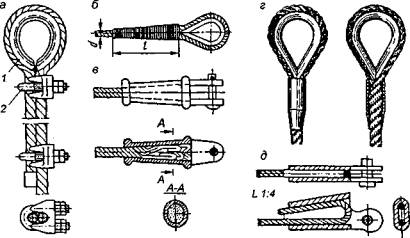

Рис. 1.5. Крепление концов каната:
а - винтовыми зажимами; б - заплеткой; в - коушем с заливкой; г - опрессовкой; д - клиновым зажимом;
1 - канат; 2 - зажим

Согласно нормам Госгортехнадзора России при креплении каната сжимами число их не должно быть меньше трех, расстояние между ними принимается равным примерно шести диаметрам каната. Необходимое число сжимов находится в зависимости от диаметра каната и расстояния между сжимами и определяется из табл. 1.2.

1.2. Число сжимов и расстояние между ними в зависимости от диаметра каната

Диаметр каната, мм

7-13

15

16,5

19,5

22

24

28

34

37-60

Число сжимов

3

3

4

4

4

4

5

5

6

Расстояние между сжимами, мм

100

100

120

120

140

150

180

230

250

При установке рожковых зажимов их дужка должна располагаться со стороны короткого конуса петли каната. Гайки зажима затягиваются так, чтобы общая ширина стянутых канатов составляла 0,6 суммы первоначальных диаметров (канатов), что проверяют штангенциркулем. Момент затяжки следует контролировать динамометрическим ключом. В процессе эксплуатации затяжку стропов проверяют еженедельно и перед каждым ответственным подъемом.

Достаточно надежным является крепление каната с помощью коуша с заливкой. При этом конец каната пропускают через стальной литой коуш-втулку, затем расплетают его на длине, равной двум длинам конуса. Вырезают органический сердечник, обезжиривают бензином или бензолом, протравляют соляной кислотой и промывают в горячей воде. Каждую проволоку сгибают пополам и втягивают конец каната в коуш. Затем коуш подогревают до 100°С и заливают легкоплавким сплавом с температурой плавления не более 360°С (например, баббитом). Получающееся соединение отличается целостностью и повышенной надежностью.

Клиновые зажимы позволяют осуществлять быструю сборку и разборку соединений. Они надежны и удобны в работе. При угле наклона 1:4 и коэффициенте трения между элементами зажима и канатом 0,15 запас надежности удерживания каната равен примерно трем.

Широко применяется и крепление конца каната опрессованием втулками, изготовленными из алюминиевых сплавов марок АДО, АД1, АД31, АМц и др. Овальную алюминиевую втулку (см. рис. 1.5г) надевают на предварительно очищенную ветвь каната, образующую петлю вокруг коуша, так, чтобы конец ветви каната выходил из втулки на 2-3 мм. Собранную заготовку помещают в матрицу и сдавливают пуансоном до получения круглого поперечного сечения втулки. Усилие опрессования зависит от диаметра каната и принимается по руководящему документу Р-10-33-93. Трудовые затраты при образовании петли на канате с помощью втулок в 5-6 раз меньше, чем при заплетке.

Грузозахватные устройства и приспособления. Для захватывания и перемещения грузов применяют крюки, петли, клещевые захваты, стропы. Крюки по форме разделяют на однорогие (рис. 1.6 а, в) и двурогие (рис. 1.6 б, г). Их размеры стандартизированы: для механизмов с ручным и машинным приводом - однорогие крюки по ГОСТ 6627, для механизмов с машинным приводом - двурогие по ГОСТ 6628.

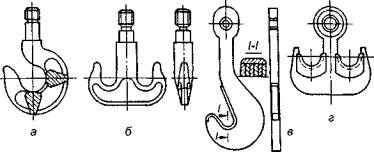

Рис. 1.6. Грузовые крюки:
а, б - кованые или штампованные; в, г - пластинчатые

Крюки изготавливают ковкой или штамповкой из низкоуглеродистой стали 20 (реже из стали 20 Г). После ковки или штамповки проводят нормализацию для снятия внутренних напряжений. Для предотвращения самопроизвольного выпадания грузозахватного приспособления крюки оборудуют предохранительными замками (рис. 1.7).

Рис. 1.7. Крюк с замком пружинного замыкания:
1 - пружина; 2 - защелка

После изготовления крюк испытывают на прочность под нагрузкой, превышающей его номинальную грузоподъемность на 25%. Продолжительность выдержки под нагрузкой не менее 10 мин. После снятия нагрузки на крюке не должно быть трещин, надрывов, следов остаточных деформаций.

Применение литых стальных крюков ограничено из-за возможности образования внутренних дефектов металла при литье.

Сборные (пластинчатые) крюки (см. рис. 1.6 в, г) состоят из отдельных пластин толщиной не менее 20 мм, вырезанных из листовой стали 20 или стали 16 МС, соединенных заклепками. Зевы крюков оснащают вкладышами из мягкой стали, что обеспечивает равномерное распределение нагрузки между пластинами и укладку строп без резких изгибов. Эти крюки легче кованых, их применяют на кранах большей грузоподъемности.

Крюки соединяют с гибким грузовым элементом грузоподъемной машины, прикрепляя гибкий элемент к проушине крюка (при подвесе груза на одной ветви) или (при подвесе груза на нескольких ветвях гибкого элемента) с помощью крюковых подвесок (ОСТ 24.191.08-81), которые бывают нормальные и укороченные. В нормальных подвесках (рис. 1.8а) траверса, на которой укреплен крюк, соединяется с осью канатных блоков щеками, а в укороченных (рис. 1.8б) блоки размещают на удлиненных цапфах траверсы. Укороченная подвеска позволяет поднимать груз на несколько большую высоту, но ее .можно применять только при четной кратности полиспаста.

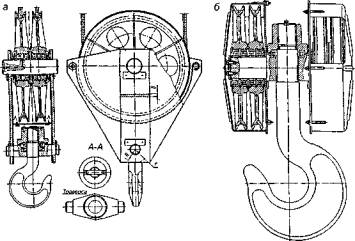

Рис. 1.8. Крановые подвески
 а - нормальная; б - укороченная

Кроме грузовых крюков, применяют цельнокованые (рис. 1.9а) и составные (рис. 1.9б) грузовые петли. При одинаковой грузоподъемности они по сравнению с крюками имеют меньшие размеры и массу, однако в эксплуатации менее удобны, так как требуется продевание строп через отверстие петли.

Рис. 1.9. Грузовые петли:
1 - цельнокованые; б - составные

Для подъема штучных грузов определенной формы и размеров применяют клещевые захваты, позволяющие сократить время на захватывание и освобождение грузов и уменьшить долю ручного труда.

Клещевые захваты подразделяются на захваты для штучных грузов в таре или упаковке и на захваты для штучных грузов без тары. В зависимости от степени автоматизации процесса захватывания и освобождения груза захваты подразделяются на полуавтоматические, обеспечивающие автоматический захват груза и освобождение вручную, и автоматические, обеспечивающие захват и освобождение груза без применения ручного труда. Захваты имеют рычажную систему в виде клещей (откуда происходит их название), свободные концы которых могут быть загнуты по форме груза или иметь специальные упоры или колодки, которыми они прижимаются к грузу и удерживают его силой трения между упором и грузом (фрикционные клещевые захваты). Примеры различного использования исполнения клещевых захватов показаны на рис. 1.10.

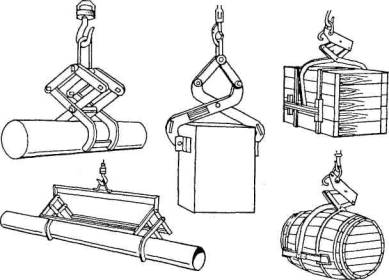

Рис. 1.10. Клещевые захваты

Стропы - это съемное приспособление, изготовленное из каната или цепи, соединенное в кольцо или снабженное подвесами для подвешивания оборудования к крюку грузоподъемной машины. Стропы грузовые канатные выпускают следующих типов: УСК-1 -универсальный, исполнение 1; УСК-2 - универсальный, исполнение 2; 1СК - одноветвевой; 2СК - двухветвевой; 3СК - трехветвевой; 4СК - четырехветвевой. Стропы типа УСК в первом и втором исполнениях показаны на рис. 1.11.

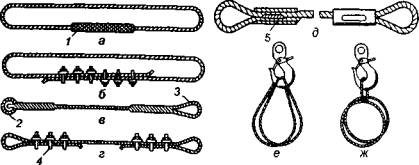

Рис. 1.11. Универсальные стропы:
а, б - во втором исполнении; в,г,д - в первом исполнении; е,ж - схемы подвески на крюк универсальных стропов;
1 - заплетка; 2 - коуш; 3 - петля; 4 - сжим; 5 - гильзоклинное соединение

На чертежах универсальный строп в первом исполнении обозначается так: УСК - 0,32-1/5000, что означает строп грузоподъемностью 0,32 т в первом исполнении длиной 5000 мм. Если в обозначении перед косой чертой стоит цифра 2, то речь идет о стропе во втором исполнении. При изготовлении стропа в климатическом исполнении в обозначение вводится ХЛ.

При изготовлении стропов используют, как правило, канаты типа ЛК (6x19+1 о.с.) или ТК (6x19+1 о.с.) с расчетным временным сопротивлением разрыву 1764 МПа (180 кгс/мм2), в случае замены каната другим с меньшим сопротивлением разрыву производят перерасчет диаметра стропа. При изготовлении стропов допускается замена заплетай установкой рожковых зажимов.

Строповка грузов. Строп крепят только за надежные части груза. Все ветви стропа должны быть натянуты равномерно, равнодействующая сила от натяжения стропов должна проходить через центр массы груза. Ветви стропа не должны соскальзывать вдоль груза в случае нарушения равновесия. Между стропом, прямыми и острыми углами оборудования должны быть установлены подкладки. Строп не должен иметь переломов, перекручиваний.

Грузоподъемные механизмы и машины. Грузоподъемные механизмы и машины предназначены для перемещения грузов по вертикали и передачи их из одной точки площади обслуживаемой машины в другую. Они различаются по конструктивным признакам, назначению, характеру выполняемой работы. Для подъема оборудования на небольшую высоту (до 1 м), а также его перемещения по горизонтали служат переносные, простейшие грузоподъемные механизмы - домкраты (табл. 1.3, 1.4).

1.3. Техническая характеристика домкратов

Домкраты

Грузоподъемность, т

Высота в исходном положении, мм

Основание, мм

Высота подъема, мм

Масса, кг

диаметр

ширина

Винтовые

БТ-5

5

510

148



300

18

БТ-10

10

580

180



330

30

РТ-3

3

280

-



185

12

ДВ-10А

10

400

255



157

30

ПС-20

20

670

-



295

48

Реечные

Р-5



850



227

370

50

РД-5



985



205

620

65

ДР1-5



881



253

370

50

ДР-5М



715



320

400

40

1.4. Техническая характеристика гидравлических домкратов

Показатели

ДГ 10сп

ДГО-20

ДГО-50А

ДГО-100А

МДГ-25

МДГ-50

МДГ-80

МДГ-100

МДГ А-25

МДГ А-50

Грузоподъемность, т

10

20

50

100

25

50

80

100

25

50

Максимальная высота подъема, мм

120

100

100

160

75

100

100

155

75

100

Давление жидкости при максимальной грузоподъемности, МПа

40

32

43

41

40

40

40

40

40

40

Максимальная высота домкрата, мм

270

185

220

285

210

279

290

368

195

280

Масса (без масла), кг

13

16,3

57

106

18,7

36,6

68

78,8

9,8

19,6

Примечание. Рабочей жидкостью во всех домкратах является масло индустриальное.

Домкраты различают по назначению:

выверочные - для небольших перемещений оборудования (10-40 мм) в проектное положение, которые выполняются обычно винтовыми и реже гидравлическими;

грузоподъемные - для значительных перемещений оборудования (50-350 мм), которые по конструктивному исполнению бывают винтовыми, реечными и гидравлическими.

Винтовые грузоподъемные домкраты наиболее простые по конструкции (рис 1.12а). Домкрат состоит из корпуса (7) с закрепленной в нем гайкой (4), в которую ввернут стальной винт (3). На верхней части винта установлена опорная рифленая головка (5), она может поворачиваться относительно винта. Вращение винта (3) производится рукояткой (6) с двусторонней трещоткой (10). В зависимости от положения трещотки, фиксируемой кулачком (9), осуществляют вращение винта (3) в одну или другую сторону, а следовательно, подъем или опускание оборудования. Корпус домкрата в нижней части имеет опорную плиту, перемещающуюся в горизонтальном направлении при вращении винта (1), что облегчает точную установку домкрата под грузом. Вращение винта (1) производится рукояткой (2), снабженной трещоткой (8). Грузоподъемность винтовых домкратов составляет от 20 до 200 кН. Применение винтовой пары с самотормозящейся резьбой обеспечивает удержание поднятого груза при коэффициенте полезного действия 0,3-0,4.

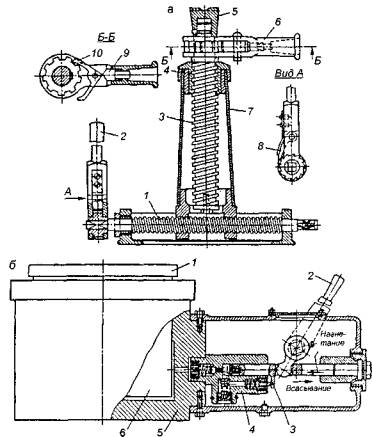

Рис. 1.12. Домкраты:
а - винтовой; б - гидравлический

Гидравлические домкраты имеют высокий КПД (0,75-0,8), малые габариты и массу, обеспечивают плавный подъем и спуск груза при весьма точной его фиксации в необходимом положении. Грузоподъемность гидравлических домкратов достигает 2000 кН. В качестве рабочей жидкости в них используют масло индустриальное. Недостатками их являются ограниченная высота подъема груза и малые скорости.

Одна из конструкций домкрата приведена на рис. 1.12б. Он состоит из скалки (6), снабженной в верхней части упорной головкой (1). Скалка входит в цилиндрический корпус (5), в нижнюю часть которого плунжерным насосом (4) через систему отверстий и клапанов попадает рабочая жидкость (обычно масло). Насос работает от рукоятки (2), при ее качании перемещается плунжер (3) насоса, и жидкость через нагнетательный клапан поступает в пространство между скалкой и дном корпуса. Для опускания скалки необходимо рукоятку (2) отклонить за пределы рабочего положения. При этом открывается выпускной клапан, жидкость под воздействием силы тяжести груза перетекает из-под скалки в запасной резервуар. При изменении отклонения рукоятки изменяется степень открытия отверстия выпускаемого клапана, таким образом регулируется скорость опускания груза.

Числовое значение скорости подъема груза определяется количеством рабочей жидкости, подаваемой под скалку (6) в единицу времени. Так как скорость подъема груза при ручном приводе весьма невелика, то при больших высотах подъема и большой грузоподъемности гидравлические домкраты имеют механический привод. Давление рабочей жидкости для домкратов с ручным приводом принимают до 6 МПа, а для механического привода - в зависимости от параметров примененного насоса - до 30 МПа.

Реечный домкрат (рис. 1.13) изготовляют грузоподъемностью до 100 кН с высотой подъема 0,3-0,4 м с ручным приводом. В корпусе домкрата перемещается стальная зубчатая рейка (2), на верхнем конце которой (7) установлена вращающаяся головка - подхват, а нижний конец загнут и образует лапу, что допускает захват груза на малой высоте. Грузоподъемность на лапе равна половине основной грузоподъемности домкрата. Рейка поднимается и опускается вращением рукоятки (1), которая связана с рейкой зубчатой передачей (6). На приводном валу (3) имеется храповое колесо (4), а на корпусе - собачка (5), которая, упираясь в зубья храпового колеса, препятствует опусканию рейки. Поднимать груз реечным домкратом с откинутой собачкой запрещается. Все реечные домкраты по правилам Госгортехнадзора России оборудуются устройствами, предотвращающими произвольное опускание груза. КПД реечных домкратов 0,6-0,8.

Рис. 1.13. Домкрат реечный

К числу простейших механизмов для подъема грузов относят блоки и полиспасты. Блоки применяют для оснащения мачт, гидроподъемников, порталов и других такелажных средств, а также при подъеме и перемещении грузов с помощью лебедок, кранов и других механизмов. Блоки, используемые для подъема груза, называют грузовыми, а для изменения направления движения каната - отводными.

Блок состоит из ролика, вращающегося на оси в подшипниках, двух щек, проушин для крепления мертвой петли, крюка или петли для подвешивания груза. Ролик по наружному периметру имеет канавку для каната. Его диаметр должен быть не менее 16-20 диаметров каната. В зависимости от числа роликов и назначения блоки подразделяют на блоки монтажные (БМ) и обоймы блочные монтажные (ОБМ) (табл. 1.5). БМ - однорольные блоки, применяют для подъема легких грузов и как отводные, для изменения направления движения каната, в том числе в полиспастных системах. Для удобства оснастки блоков канатом их выполняют с откидной щекой, съемной серьгой или крюком (рис. 1.14). ОБМ - многорольные блоки, число роликов может быть 13, вращаются они на оси самостоятельно, независимо один от другого. Их используют в основном для подъема груза. Исполнение блочных обойм с тяговым усилием 6300 кН показано на рис. 1.15.

1.5. Техническая характеристика блоков БМ и обойм ОБМ

Обозначение блоков и обойм

Наибольшее тяговое усилие (не менее), кН(тс)

Число блоков

Диаметр блока по дну канавки, мм

Максимальный диаметр каната, мм

БМ 1,6-1

16(1,6)

1

125

8,1

БМ 3,2-1

32(3,2)

1

165

13,5

БМ5-1

50(5)

1





ОБМ 10-2

100(10)

9

200

16,5

ОБМ 16-3

160(16)

3





БМ 10-1

100(10)

1





ОБМ 32-4

320(32)

4

270

22

ОБМ 50-5

500(50)

5





БМ 16-1

160(16)

1





ОБМ 63-5

630(63)

5

330

22

ОБМ 80-6

800(80)

6





БМ25-1

250(25)

1





ОБМ 100-5

1000(100)

5





ОБМ 160-8

1600(160)

8

405

27

ОБМ 200-10

2000(200)

10





БМ32-1

320(32)

1





ОБМ 320-12

3200(320)

12

465

31

БМ 63-1

630(63)

1





ОБМ 400-8

4000 (400)

8

630

42

ОБМ 630-13

6300(630)

13





Рис. 1.14. Отводные блоки:
а - с откидной щекой; б - со съемной серьгой; в - со съемным крюком

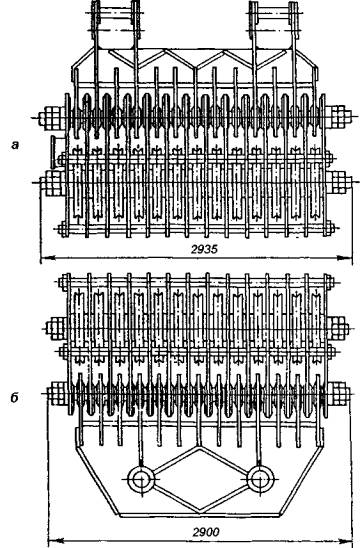

Рис. 1.15. Блочные обоймы ОБМ 630 с тяговой силой 6300 кН:
а - неподвижная; б - подвижная

Блоки и обоймы обозначают так: БМ 1,6-1 - блок монтажный, наибольшее тяговое усилие 16 кН, число блоков 1; ОБМ 630-13 - обойма блочная монтажная, наибольшее тяговое усилие 6300 кН, число блоков 13.

Полиспаст - устройство, состоящее из подвижной (нижней) и неподвижной (верхней) блочных обойм, соединенных канатом или другим гибким элементом (рис. 1.16). Такое соединение называют запасовкой полиспаста. При этом конец каната жестко крепят к нижней или верхней обойме, а другой - через отводной блок к барабану лебедки. Полиспасты имеют преимущество в силе и скорости. На монтажных работах в основном применяют силовые полиспасты, у которых за счет уменьшения скорости перемещения груза повышается грузоподъемная сила.

Наибольшее применение в практике монтажных работ нашли одинарные полиспасты (см. рис. 1.16а), а сдвоенные (см. рис. 1.16б) применяют в тех случаях, когда по условиям монтажных работ требуется полиспастная система с уравнительным устройством и при недостаточности тягового усилия имеющихся в наличии лебедок и блочных обойм.

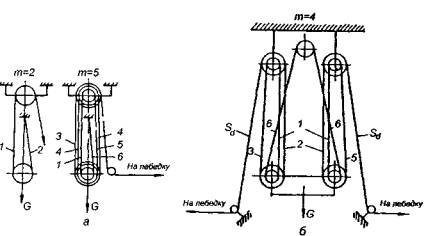

Рис. 1.16. Схемы полиспастов:
а - одинарных; б - сдвоенных;
1-6 - грузонесущие ветви полиспаста

Основной характеристикой полиспастов является крайность (т), определяемая как отношение числа ветвей, на которых висит груз (А), к числу ветвей, наматываемых на барабан (Ан) лебедки. На рис. 1.16а приведены полиспасты с m = 2 и m = 6, а на рис. 1.16б – c m = 4.

Для подъема груза на небольшую высоту применяют тали (табл. 1.6, 1.7). По приводу их разделяют на ручные и электрические. Ручные тали бывают червячные грузоподъемностью 1-12,5 т, высотой подъема до 3 м и шестеренные грузоподъемностью 0,25-5 т, высотой подъема до 12 м. Если таль устанавливают на тележке, передвигающейся по монорельсу, то это устройство называется тельфером.

1.6. Техническая характеристика рычажных талей (угол поворота 90°)

Показатели

Грузоподъемность, т

0,5

1

1,5

2

3

1

2

3

4

5

6

Усилие на рукоятке, Н

130

240

250

400

400

Расстояние между крюками, мм:











минимальное

-

400

490

400

400

максимальное

-

-

-

1650

1865

Длина рукоятки, мм

-

440

432

715

750

Масса, кг

9,85

20,0

25,4

20,0

24,0

1.7. Техническая характеристика шестеренных и червячных талей

Показатели

Грузоподъемность, т

0,25

0,5

1

2

3,2

5

8

Шестеренные

Высота подъема, м

3

3

6

9

9

12

12

Тяговое усилие на цепи















механизированного подъема, Н

250

320

320

320

500

500

500

Длина в стянутом состоянии, мм

280

320

360

460

680

800

1000

Масса (с цепями), кг

15

20

30

50

70

125

170

Червячные

Высота подъема, м

1

3,2



5



8

12,5



3

3



3



3

3

Тяговое усилие на цепи механизма подъема, Н

350

650



750



750

750

Длина в стянутом состоянии, м

570

800



1060



1200

1900

Масса (с цепями), кг

32

75



145



270

410

Ручную червячную таль (рис. 1.17а) подвешивают к конструкциям на крюке (3). Приводное колесо (4) связано с червяком, который входит в зацепление с червячным колесом, находящимся на одной ступице со звездочкой (2). Через приводное колесо перекинута сварная калиброванная цепь. Перебирая руками цепь, приводят во вращение колесо, от которого через червячную передачу передается вращение звездочке. Через нижний блок тали и звездочку (5) проходит грузовая цепь (1). При вращении звездочки (2) цепь сокращается по длине и груз, подвешенный к крюку (6), перемещается. В зависимости от направления вращения приводного колеса груз будет подниматься или опускаться. Таль приводят в действие один или два рабочих в зависимости от массы груза. Грузовой крюк может вращаться вокруг своей оси. Для расширения зоны действия таль подвешивают к тележке, называемой кошкой, которая имеет два или четыре ходовых колеса для перемещения по полкам нижнего пояса двутавровой балки.

Шестеренную таль (рис. 1.17б) подвешивают к опоре за крюк (3), привод тали осуществляют с помощью бесконечной цепи (7), находящейся в зацеплении с приводным колесом (4). Грузовым элементом в таких талях служит пластинчатая цепь (1) или сварная калиброванная цепь. Поднятый груз удерживают в неподвижном состоянии дисковым тормозом (5), который замыкается массой транспортируемого груза. В этом случае ступицу цепного колеса (4) выполняют в виде гайки, зажимающей храповое колесо (6) тормоза. Собачку (2) тормоза укрепляют на корпусе тали.

Электрическая таль (рис. 1.18а) имеет грузоподъемность до 5 т и обеспечивает подъем груза на высоту до 18 м. По сравнению с ручными талями она более производительна, работать с ней легче. Механизм подъема тали (рис. 1.18б) состоит из электродвигателя (2), статор которого запрессован в нарезной барабан (1), вследствие этого уменьшаются длина тали и ее масса. Через двухпарный соосный редуктор (3) крутящий момент ротора двигателя передается на барабан. Таль оборудована двумя тормозами: стопорным колодочным электромагнитным (4) и автоматическим спускным дисковым (7), замыкаемым массой транспортируемого груза. Тормозной шкив (5) стопорного тормоза, снабженный лопастями (6), укреплен на консоли быстроходного вала редуктора и выполняет роль вентилятора, охлаждающего обмотки двигателя. Для улучшения охлаждения корпус редуктора дополнительно снабжен охлаждающими ребрами. Барабан соединен с выходным валом редуктора с помощью муфты (8), компенсирующей неточности монтажа. Со стороны, противоположной редуктору, расположен шкаф электроаппаратуры (14), в нем располагаются пускатели механизма подъема (10, 11), кольцевой токопровод (12) и конечные выключатели (13) подъема и опускания, ограничивающие крайние верхнее и нижнее положения крюка. Кабель управления вводится в шкаф электроаппаратуры через отверстие (9). Канат (15) крепится на барабане с помощью ковша с заливкой. Редуктор и шкаф электроаппаратуры соединены между собой сварным корпусом (16).

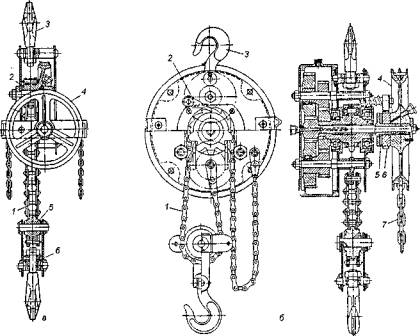

Рис. 1.17. Ручные тали:
а - червячная; б - шестеренчатая

Рис. 1.18. Таль электрическая:
а - общий вид; б - механизм подъема

Техническая характеристика тали ручной шестеренчатой стационарной (ТРШС) грузоподъемностью 0,5 и 1 т

Грузоподъемность, т                                                   0,5                       1

Высота подъема, м                                                             3; 6; 9; 12

Тяговое усилие, кг                                                       16                      26

Размеры, мм (Нmin х В х С)                                          300x170x170

Цепь грузовая по ТУ 14-178-255-93                                1 - В- 6х19

Цепь тяговая по ТУ 14-4-1547-89                                         6x36

Масса (без цепей), кг                                                    7                        8

Техническая характеристика тали ручной шестеренной стационарной (ТРШС) грузоподъемностью 2 и 3,2 т

Грузоподъемность, т                                                     2                      3,2

Высота подъема, м                                                             3; 6; 9; 12

Тяговое усилие, кг                                                       30                      32

Размеры, мм (Hmin x B x C)                                   450x175x238   480x170x265

Цепь грузовая по ТУ 14-178-255-93                                1 - В- 6х19

Цепь тяговая по ТУ 14-4-1547-89                                         6x36

Масса (без цепей), кг                                                  10,4                     15

Техническая характеристика тали ручной шестеренной стационарной (ТРШС) грузоподъемностью 5 т

Грузоподъемность, т                                                                 5

Высота подъема, м                                                             3; 6; 9; 12

Тяговое усилие, кг                                                                    50

Размеры, мм (Hmin x B x C)                                               840x280x350

Цепь грузовая по ТУ 14-178-255-93                                1 - В- 6х19

Цепь тяговая по ТУ 12.017.3856.013-88                           А1 13x36

Масса (без цепей), кг                                                               36

Техническая характеристика тали ручной шестеренной рычажной (ТРШР) грузоподъемностью 0,5 и 1 т

Грузоподъемность, т                                                   0,5                       1

Высота подъема, м                                                             3; 6; 9; 12

Тяговое усилие, кг                                                      5,5                     6,5

Размеры, мм (Hmin x B x C)                                               300x170x170

Длина рычага, мм                                                                    250

Цепь грузовая по ТУ 14-178-255-93                                1 - В- 6х19

Масса (без цепей), кг                                                    8                      8,5

Техническая характеристика тали ручной шестеренной рычажной (ТРШР) грузоподъемностью 2 и 3,2 т

Грузоподъемность, т                                                     2                      3,2

Высота подъема, м                                                              3; 6; 9; 12

Тяговое усилие, кг                                                        7                        8

Размеры, мм (Hmin x B x C)                                   460x190x235   480x190x265

Длина рычага, мм                                                                     250

Цепь грузовая по ТУ 14-178-255-93                                1 - В- 6х19

Масса (без цепей), кг                                                  11,9                   16,5

Техническая характеристика тали ручной шестеренной передвижной (ТРШП) грузоподъемностью 0,5 и 1 т

Грузоподъемность, т                                                   0,5                     1

Высота подъема, м                                                              3; 6; 9; 12

Тяговое усилие, кг                                                        18                      26

Размеры, мм (Hmin x B x C)                                   305x190x190   305x262x195

Монорельсовый путь по ГОСТ 19425-74                               18М

Цепь грузовая по ТУ 14-178-255-93                                  1 - В- 6х19

Цепи тяговые по ТУ 14-4-1547-89                                          6x36

Масса (без цепей), кг                                                                 16,7

Техническая характеристика тали ручной шестеренной передвижной (ТРШП) грузоподъемностью 2 и 3,2 т

Грузоподъемность, т                                                     2                      3,2

Высота подъема, м                                                              3; 6; 9; 12

Тяговое усилие, кг                                                       30                      34

Размеры, мм (Hmin x B x C)                                   450x320x332   458x320x362

Монорельсовый путь по ГОСТ 19425-74             24М-36М        24М-45М

Цепь грузовая по ТУ 14-178-255-93                                1 - В- 6х19

Цепи тяговые по ТУ 14-4-1547-89                                        6x36

Масса (без цепей), кг                                                  28,4                    42

Техническая характеристика тали ручной червячной стационарной (ТРЧС) грузоподъемностью 1; 3,2; 5 и 8 т

Грузоподъемность, т

1

3,2

5

8

Высота подъема, м



3;6;

9; 12



Тяговое усилие, кг

35

50

75

75

Размеры, мм (HminxBxC)

570х270х240

860х340х360

1060х420х420

1200х500х570

Цепь грузовая по ГОСТ 191-82

-

-

-

G160-5-50

Цепь грузовая по ТУ 14-178-255-93

1-В-6x19

-

1-В-9x27

-

Цепь грузовая по ТУ 12.017.3856.017-88

-

А1-13x36

-

.

Цепь тяговая по ТУ 14-178-255-93

1-н-6х19

Масса (с цепями), кг

30-75

63-150

100-200

155-255

Техническая характеристика тали ручной червячной передвижной (ТРЧП) грузоподъемностью 1; 3,2; 5 и 8 т

Грузоподъемность, т

1

3,2

5

8

Высота подъема, м



3;6;

9; 12



Тяговое усилие, кг

35

65

75

75

Размеры, мм (Hmin х В х С)

335х320х220

585х430х295

730х520х355

980х595х460

Монорельсовый путь по ГОСТ 19425-74

18М-36М

45М

24М-45М

30М-45М

Цепь грузовая по ГОСТ 191-82

-

-

-

G160-5-50

Цепь грузовая по ТУ 14-178-255-93

1-В-6x19

1-В-9х27

-

Цепь тяговая по ТУ 14-178-255-93

1 - Н - 6x19

Масса (с цепями), кг

39-93

83-173

137-227

280-460

К простейшим грузоподъемным механизмам относятся лебедки, предназначенные для подъема, опускания, перемещения оборудования по горизонтальному или наклонному пути при производстве различных монтажных работ в тех условиях, где нельзя применять краны и другие грузоподъемные устройства.

В зависимости от исполнения лебедки можно подразделить: по типу привода - на лебедки с ручным и машинным приводом; по типу тягового элемента - на канатные и цепные; по типу установки - на неподвижные (закрепленные на полу, стене, потолке) и передвижные (на тележках, передвигающихся по полу или по подвесным путям); по числу барабанов - на одно-, двух- и многобарабанные лебедки; по типу барабанов - на нарезные, гладкие и фрикционные.

Ручная барабанная лебедка (рис. 1.19а) (табл. 1.8) состоит из двух щек, соединенных болтами (3), образующих станину, в которой установлена ось для свободного вращения барабана (5). Последний получает вращение от рукоятки (1) через зубчатые колеса. Поднимаемый груз в определенном положении удерживается храповым механизмом, состоящим из храпового колеса и собачки. Один конец каната присоединяют к барабану, а за второй крепят крюк.

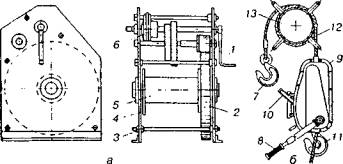

Рис. 1.19. Лебедки ручные:
а - с барабаном; б - рычажная

Ручная рычажная лебедка (рис. 1.19б) (табл. 1.9) состоит из корпуса (9), в котором располагается тяговый механизм. Лебедка имеет два крюка. Крюк (11) крепят к перемещаемому оборудованию, а крюк (7) к неподвижному опоре-якорю. При закреплении лебедки канат (12) сматывается с катушки (13). Канат перемещают сквозь механизм лебедки с помощью рукоятки (8), а возвращают с помощью рукоятки обратного хода.

1.8. Техническая характеристика ручных однобарабанных лебедок

Тип

Тяговое усилие в канате на передаче, кН

Канатоемкость барабана при многослойной навивке (не менее), м

Диаметр каната, мм

Габаритные размеры при снятых рукоятках (не менее), мм

Масса без каната (не более), кг

первой

второй

ЛР-1,25

12,5

8

50

11

800x600x800

160

Л-3,2

32

20

50

16,5

850x700x900

260

ЛР-5

50

32

75

21

1050x950x1000

500

ЛР-8

80

50

75

27,5

1300x1250x1300

900

Т-68В

12,5

8

50

11

655x500x720

150

Т-69Г

32

18

50

16,5

805x620x860

230

Т-102В

50

32

75

21

935x900x860

465

1.9. Техническая характеристика ручных рычажных лебедок и монтажных тяговых механизмов

Показатели

Лебедка

МТМ-1,6

МТМ-3,2

Тяговое усилие, кН

16

30

16

32

Подача каната за один ход









рычага, мм

25

17,5

27

28

Диаметр каната, мм

12

16,5

12

17

Длина каната с крюком, м

12

15

12

15

Масса механизма (общая), кг

31,8

51,5

28

50

В электрических лебедках (рис. 1.20) (табл. 1.10) барабан (5) получает вращение от электродвигателя (4), укрепленного на корпусе редуктора (3). На свободном конце вала электродвигателя установлен шкив (1) колодочного тормоза, предназначенного для фиксации положения барабана. Направление вращения барабана изменяют путем реверсирования электродвигателя. На втором конце быстроходного вала редуктора установлен электроиндукционный тормоз (2), предназначенный для плавного регулирования скорости опускания груза.

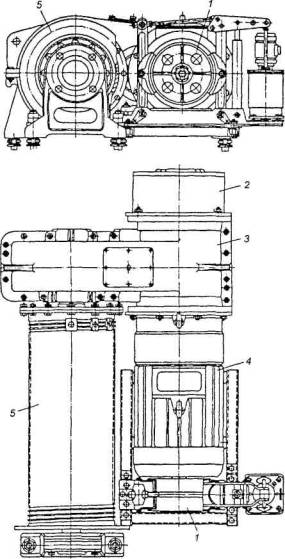

Рис. 1.20. Лебедка барабанная с электроприводом

1.10. Техническая характеристика электролебедок

Тип

Тяговое усилие, кН

Канатоемкость, м

Диаметр каната, мм

Скорость навивки каната, м/с

Мощность электродвигателя, кВт

Масса каната, т

ЛМ-1-80

10

80

9,1

0,4

4,25

0,30

ТЛ-9А-1

12,5

80

11

0,5

8,50

0,47

ЛМ-3,2

32

250

16,5

0,4

12,5

0,83

ТЛ-7А-1

50

250

22,5

0,3

15

2,05

ЛМ-5М

50

250

22,5

0,3

14,5

1,2

ПЛ5-69

50

450

22

0,68

22

1,83

СЛ5-78

50

1200

22

0,7

28

5,1

ЛМС-8/800

80

800

22

0,23

22

4,2

ЛМ-8

80

350

28

0,12

11

2,13

ЛМ-12,5

125

800

33

0,13

22

5,65

ЛМС-12,5/1200

125

1200

27

0,21

30

6,6

ЛМС-16/1300

160

1300

31

0,17

30

6,6

При выполнении монтажных работ лебедки должны быть закреплены от смещения. Для этого используют элементы строительных сооружений: колонны (рис. 1.21), ригеля, стены или специальные анкерные устройства - якоря.

Рис. 1.21. Закрепление лебедок за колонну, стену и ригель:
1 - лебедка; 2 - колонна; 3 - подкладки; 4 - стена; 5 - ригель; 6 - отводный блок

Техническая характеристика лебедки ручной червячной 0,1 т

Тяговое усилие суммарное, кН (тс)                                       1 (0,1)

Усилие на рукоятке, кг (max)                                                     6

Диаметр каната, мм                                                                   3,3

Канатоемкость, м                                                                      7x2

Скорость навивки каната (при частоте вращения

рукоятки 35 мин-1), м/мин                                                 1,35

Габаритные размеры, мм                                                  560x410x375

Масса (без каната), кг                                                                68

Техническая характеристика лебедки ручной червячной 0,15 т

Тяговое усилие суммарное, кН (тс)                                     1,5 (0,15)

Усилие на рукоятке, кг (max)                                                     8

Диаметр каната, мм                                                                   3,3

Канатоемкость, м                                                                     4,2x3

Скорость навивки каната (при частоте вращения

рукоятки 35 мин-1), м/мин                                                       1,35

Габаритные размеры, мм                                                  500x410x375

Масса (без каната), кг                                                                70

Техническая характеристика лебедки ручной червячной 0,3 т

Тяговое усилие суммарное, кН (тс)                                       3 (0,3)

Усилие на рукоятке, кг (max)                                                    10

Диаметр каната, мм                                                                   4,8

Канатоемкость, м                                                                       8x3

Скорость навивки каната (при частоте вращения

рукоятки 35 мин-1), м/мин                                                        0,6

Габаритные размеры, мм                                                  630x410x375

Масса (без каната), кг                                                                70

Техническая характеристика лебедки ручной цилиндрической 0,3 т двухскоростной (с бесшумным храповым тормозом)

                                                               На первой передаче        На второй передаче

Тяговое усилие, кН (тс)                                                         3 (0,3)

Усилие на рукоятке (при работе одного

человека), кг (max)                                                          7                               17

Усилие на рукоятках (при работе двух

человек), кг (max)                                                         3,5                              8,5

Диаметр каната, мм                                                                5,1; 5,8

Канатоемкость, м                                                                        12

Скорость навивки каната (при частоте

вращения рукоятки 35 мин-1), м/мин                         1,2                            3,3

Габаритные размеры, мм                                                   507x250x165

Масса (без каната), кг                                                                   28

Техническая характеристика лебедки ручной настенной 0,4 т

Тяговое усилие, кН (тс)                                                     4 (0,4)

Усилие на рукоятке, кг (max)                                               15

Диаметр каната, мм                                              6,2                        6,9

Канатоемкость, м                                                   12                         10

Скорость навивки каната (при частоте

вращения рукоятки 30 мин-1), м/мин                                 1,34

Габаритные размеры, мм                                             185x310x310

Масса (без каната), кг                                                           19

Техническая характеристика лебедки ручной 0,5 т

Тяговое усилие , кН (тс)                                                                  5 (0,5)

Усилие на рукоятке (при длине рычага 0,5 м), кг (max)                 26

Диаметр каната, мм                                                                            4,1

Канатоемкость, м                                                                                3,5

Габаритные размеры, мм                                                           450х110х110

Масса (без каната), кг                                                                         3,5

Техническая характеристика рычажного тягового приспособления 0,5 т

Тяговое усилие, кН (тс)                                                              5 (0,5)

Усилие на рукоятке, кг (max)                                                        10

Диаметр каната, мм                                                                       5,1

Канатоемкость, м                                                                             6

Перемещение каната за рабочий ход рычага, мм                     30-40

Габаритные размеры, мм                                                    140х130x660

Масса (без каната), кг                                                                    4,2

Техническая характеристика лебедки ручной 1,5 т

Тяговое усилие, кН (тс)                                                           15(1,5)

Усилие на рукоятке, кг (max)                                                     18

Диаметр каната, мм                                                                9,7; 9,9

Канатоемкость, м                                                                        45

Скорость навивки каната (при частоте вращения

рукоятки 45 мин-1), м/мин                                                          0,4

Габаритные размеры, мм                                                  580x430x410

Масса (без каната), кг                                                                 73

Техническая характеристика лебедки ручной планетарной 1,5 т

Тяговое усилие, кН (тс)                                                          15(1,5)

Усилие на рукоятке, кг (max)                                                     10

Диаметр каната, мм                                                                     11

Канатоемкость, м                                                                        50

Скорость навивки каната (при частоте вращения

рукоятки 45 мин-1), м/мин                                                         0,17

Габаритные размеры, мм                                                   695x320x375

Масса (без каната), кг                                                                120

Техническая характеристика лебедки ручной планетарной 1,5 т

Тяговое усилие, кН (тс)                                                           15(1,5)

Усилие на рукоятке, кг (max)                                                     10

Диаметр каната, мм                                                                     11

Канатоемкость, м                                                                        100

Скорость навивки каната (при частоте вращения рукоятки

40 мин-1), м/мин                                                                          0,17

Габаритные размеры, мм                                                   865x320x375

Масса (без каната), кг                                                                150

Техническая характеристика монтажного тягового механизма МТМ-1,6

Тяговое усилие, кН (тс)                                                          16(1,6)

Усилие на рычаге, кг (max)                                                        32

Подача каната за рабочий ход рычага, мм                               27

Диаметр каната, мм                                                                     12

Длина каната с крюком, м                                                          12

Габаритные размеры (без каната и съемного

рычага), мм                                                                         620x850x240

Масса (без каната), кг                                                                155

Техническая характеристика лебедки электрической 0,7 т

Тяговое усилие, кН (тс)                                                           7(0,7)

Диаметр каната, мм                                                                    8,3

Канатоемкость, м                                                                         10

Скорость навивки каната, м/с                                                  0,22

Мощность электродвигателя, кВт                                            2,2

Габаритные размеры, мм                                               600х750х1190

Масса (без каната), кг                                                                247

Техническая характеристика лебедки электрической 1 т (двухбарабанная)

Тяговое усилие, кН (тс)                                                            10(1)

Диаметр каната, мм                                                                    9,1

Канатоемкость, м                                                                       14x2

Скорость навивки каната, м/с                                                  0,32

Мощность электродвигателя, кВт                                              4

Габаритные размеры, мм                                                1120x900x500

Масса (без каната), кг                                                                330

Техническая характеристика лебедки электрической 2 т

Тяговое усилие, кН (тс)                                                            20(2)

Диаметр каната, мм                                                                     12

Канатоемкость, м                                                                        30

Скорость навивки каната, м/с                                                   0,2

Мощность электродвигателя, кВт                                            8,5

Габаритные размеры, мм                                               1215x1400x710

Масса (без каната), кг                                                                625

Техническая характеристика лебедки электрической 2 т (с канатоукладчиком)

Тяговое усилие, кН (тс)                                                            20(2)

Диаметр каната, мм                                                                13; 13,5

Канатоемкость, м                                                                        100

Скорость навивки каната, м/с                                                  0,11

Мощность электродвигателя, кВт                                              4

Габаритные размеры, мм                                               770x1150x700

Масса (без каната), кг                                                                480

Техническая характеристика лебедки электрической 5 т

Тяговое усилие, кН (тс)                                                            50(5)

Диаметр каната, мм                                                                   22,5

Канатоемкость, м                                                                        70

Скорость навивки каната, м/с                                                  0,11

Мощность электродвигателя, кВт                                            7,5

Габаритные размеры, мм                                              1465x1450x640

Масса (без каната), кг                                                               1550

Техническая характеристика лебедки электрической 4 т

Тяговое усилие, кН (тс)                                                            40(4)

Диаметр каната, мм                                                                   19,5

Канатоемкость, м                                                                        100

Скорость навивки каната, м/с                                                  0,11

Мощность электродвигателя. кВт                                            7,5

Габаритные размеры, мм                                                 1200x1400x750

Масса (без каната), кг                                                               1000

Техническая характеристика лебедки электрической 8 т (с канатоукладчиком)

Тяговое усилие, кН (тс)                                                      80(8)

Диаметр каната, мм                                                              28

Канатоемкость, м                                                                 400

Скорость навивки каната, м/с                                             0,12

Мощность электродвигателя, кВт                                       10

Габаритные размеры, мм                                           2020x2365x1280

Масса (без каната), кг                                                         2700

Техническая характеристика лебедки электрической 12 т

Тяговое усилие, кН (тс)                                                     120(12)

Диаметр каната, мм                                                               32

Канатоемкость, м                                                                  200

Скорость навивки каната, м/с                                              0,25

Мощность электродвигателя, кВт                                         45

Габаритные размеры, мм                                           2070x2000x1380

Масса (без каната), кг                                                         4500

К средствам погрузки, разгрузки, перемещения и монтажа оборудования и конструкций в монтажной зоне относят стационарные и самоходные краны, кран-балки, погрузчики и др.

Грузоподъемные краны по конструктивному признаку подразделяются на краны мостового типа, краны со стрелой, башенные и др. Мостовые краны применяются для внутрицеховых, погрузочно-разгрузочных работ. Кран (рис. 1.22) состоит из моста, который образуют две главные балки (1) и две концевые (3), и крановой тележки или тали (7), передвигающейся по мосту. В концевых балках моста установлены ходовые колеса (2) крана, опирающиеся на крановые рельсы (6), закрепленные на подкрановых балках (5). Балки устанавливают на колоннах цеха или эстакадах. На крановой тележке смонтированы механизмы подъема груза и передвижения тележки. К мосту прикреплена кабина крановщика (4).

Рис. 1.22. Схема мостового крана

Основной характеристикой мостовых кранов является пролет - расстояние между осями крановых рельсов. У двухбалочных кранов опорного типа он составляет 10,5-34,5 м при грузоподъемности 5-500 т. При грузоподъемности до 5 т применяют облегченные одно- и двухбалочные кран-балки, у которых главная балка моста выполнена из двутавровой балки, а вместо крановой тележки используется электроталь. При больших пролетах балки снабжаются фермой, обеспечивающей высокую горизонтальную устойчивость моста. Управление кран-балкой часто осуществляется с пола с помощью подвесных коробок управления и магнитных пускателей.

Наряду с кранами опорного типа применяют краны подвесного типа, которые ходовыми колесами опираются на нижние полки двутавровых балок, подвешенных к потолочным конструкциям цеха. Главная балка этих кранов также выполнена из двутавровой балки.

При установке моста крана на двух высоких опорных стойках, перемещающихся по рельсам, уложенным на уровне земли, получается козловой кран. Для удобства монтажа его часто изготавливают как самомонтирующийся (рис. 1.23). Мостовое строение (1) собирают на подставках на небольшом расстоянии от земли. Поддерживающие ноги (2) соединяют шарнирами с мостом и балан-сирными тележками. Для подъема моста ноги соединяют полиспастами, канаты которых закреплены на барабанах (5) стягивающих механизмов, имеющих ручной привод. Когда мост занимает рабочее положение, балансирные тележки (4) соединяют балкой (3), а полиспастная система разбирается. Если одна опора крана передвигается по рельсу, уложенному на фундаменте, а вторая - по рельсу, расположенному на эстакаде или подкрановых балках, укрепленных на выступах колонны здания, то получается полукозловой кран (рис. 1.24).

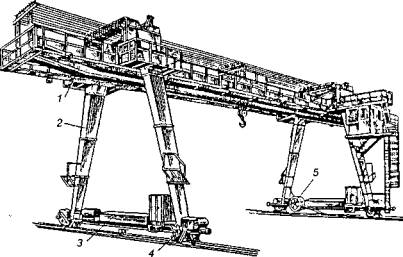

Рис. 1.23. Козловой самомонтирующийся кран

Рис. 1.24. Полукозловой кран

Промышленностью выпускаются козловые краны (табл. 1.11) грузоподъемностью 200 т и более при пролетах до 100 м и высоте подъема до 50 м.

1,11. Техническая характеристика козловых и башенных кранов

Показатели

Козловые краны

Башенные краны

К-305Н

К-0182

K-184

КК-32

УПК-50-50

КБ-674

БК-1000

Грузоподъемность, т

30

18

18

32

50

25

50

Пролет, м

32

44

44

32

50

-



Ширина, м

37,9

49,9

49,9

-

-

-

-

Высота подъема, м

10,5

10,5

24

10,5

31

70

49,8

Скорость, м/с:















подъема груза

0,125

0,125

0,125

0,133

0,083

0,291-1,67

0,022-0,266

опускания

0,125

0,125

0,125

0,133

0,083

0,02

-

передвижения тележки

0,416

0,416

0,416

0,533

0,37

-

-

передвижения крана

0,334

0,334

0,333

1,05

0,35

0,21

0,203

Масса, т

60

69

80

67

118

230

298

Краны стрелового типа - поворотные на колонне, имеющие постоянный или переменный вылет стрелы. Они бывают стационарные и нестационарные. На рис. 1.25 показана схема стрелового настенного поворотного крана с внешними опорами. Одна из опор (3) воспринимает горизонтальные нагрузки, а другая (1) - горизонтальные и вертикальные. Кран имеет металлоконструкцию (2) Г-образной формы, на которой расположены механизмы подъема груза, передвижения тележки и поворота крана. По верхней поворотной балке металлоконструкции (стреле) перемещается тележка (4) с подвешенным к ней грузозахватным приспособлением. При использовании в качестве верхней балки монорельса вместо тележки применяют электрическую таль, в которой объединены механизмы подъема груза и передвижения электротали.

Рис. 1.25. Схема стрелового настенного поворотного крана

Нестационарные краны могут перемещаться на ходовых колесах по полу цеха или рельсовому пути.

Большое применение находят передвижные стреловые краны на гусеничном и автомобильном ходу. Они отличаются высокой маневренностью и не требуют укладки рельсовых путей.

Кран на гусеничном ходу (табл. 1.12, 1.13) состоит из стрелы, которая крепится к поворотной платформе. На платформе располагается двигатель внутреннего сгорания. Ходовая часть представляет собой раму, установленную на гусеничных тележках, приводимых в движение от двигателя. Грузоподъемность крана зависит от вылета стрелы, изменяющегося путем ее подъема. Скорость движения кранов не превышает 6 км/ч, поэтому на большие расстояния их транспортируют на специальной платформе, перемещаемой тягачом. Наличие гусеничного хода уменьшает давление на грунт, что позволяет использовать эти краны для работы на грунтах различной плотности.

1.12. Техническая характеристика гусеничных кранов типа МКГ

Показатели

МКГ-6,3

МКГ-10

МКГ-16М

МКГ-20

МКГ-25

(РДК-25)

МКГ-25БР

МКГС-100

1

2

3

4

5

6

7

8

Грузоподъемность (максимальная), т

6,3

10

16

20

25

25

100

Скорость подъема крюка, м/мин:















основного

3,92-3,84

3-34

2,3-3,3

2,9-6,2

0,9-6

7,25-14,5

0,5-7,5

вспомогательного

-

-

-

6-19

5,5-6,8

16,8

1,25-15

Скорость опускания крюка, м/мин:















основного

-

-

1,44-8,8

1,4-7,5

1,1-6,6

7,7-15,5

0,5-7,5

вспомогательного



-

-

6-19

5,5-16,8

5,5-16,9

1,25-15

Частота вращения поворотной части, мин-1

0,43-2,14

0,3-1,7

0,35-1,7

0,5

0,56

0,3-1

0,5

Скорость передвижения крана, км/ч:















рабочая

1,5-2

0,87-4.35

3

0,65

0,75

1,05

0,5

транспортная

-

-

-

1,35

0,75

1,81

-

Мощность электродвигателя, кВт

55,16

55,16

58,16

58,84

79,23

79,23

132,39

Удельное давление на грунт, МПа:















в транспортном положении

0,05

0,06

0,06

0,1

0,08

0,06

0,06-0,09

рабочем

0,07

0,08

0,08

-

0,13

0,1

0,18

Радиус, описываемый хвостовой частью, м

2,92

3,3

3,65

4

3,77

3,77

6,8

Габаритные размеры в транспортном положении, м

3х4,15х3,58

3,2х4,6х3,51

3,2х4,8х3,49

3,22х6х4

3,21х4,7х3,72

3,21(4,3)х4,7х3,72

7х10,4х6,9

Масса, т:















груза, перевозимого краном при минимальном вылете стрелы

6,3

10

16



25

6

10

крана при минимальной длине стрелы и с противовесом

15,9

20

25,5

36,5

39

41,75

155

1.13. Техническая характеристика стреловых гусеничных кранов типа СКГ

Показатели

СКГ-30

СКГ-40/63

СКГ-50

СКГ-63А

СКГ-100

KC8161

Грузоподъемность (максимальная), т

30

40

50

63

100

100

Скорость подъема крюка, м/мин:













основного

6-22

0,75-180

2-18

0,65-8,5

0,47-6,6

3-8,6

вспомогательного

9,85-26

3,6-11,2

2,9-18

2,4-9,8

2,4-9,8

9,7

Частота вращения поворотной части, мин-1

0,45

0,45

0,26

0,27

0,25

0,24

Скорость передвижения крана, км/ч

0,7

0,8

0,7

0,48

0,5

0,45

Мощность электродвигателя, кВт

73,5

101,5

110,3

45

155,5

155,5

Удельное давление на грунт, МПа:













в транспортном положении

0,1

0,09

0,12

0,10

0,1



рабочем

-

0,16

0,18

0,16

0,17



Радиус, описываемый хвостовой частью, м

4

4

4,52

4,56

5,8



Габаритные размеры













в транспортном положении, м

4х4,9х4,67

4,1х4,9х4,17

5х6х4,4

5х6х4,37

6,3х7,5х4,65



Масса (с минимальной стрелой), т

61,6

60,6

90

91,2

132,5



Примечания. 1. Скорость подъема (опускания) груза, удельное давление на грунт применительно к определенной длине стрелы, габаритные размеры необходимо уточнить по паспорту крана.

2. При специальном исполнении крана СКГ-40/63 с дополнительным противовесом массой 6,1 т максимальная грузоподъемность 63 т.

Автомобильные краны устанавливаются на стандартных или усиленных (при грузоподъемности до 7,5 т) шасси или специальной ходовой части в виде опорной рамы на пневматических колесах (пневмоколесные краны грузоподъемностью до 100 т). На рис. 1.26а представлен гидравлический (т.е. с гидравлическим приводом механизмов) автомобильный кран, предназначенный для саморазгрузки кузова автомобиля ЗИЛ-130 между кабиной и кузовом. При вылете стрелы 4,5 м грузоподъемность крана равна 1 т, а при вылете 1,8 м - 2,5 т. Максимальная высота подъема крюка от земли 6,16 м. Механизм поворота (8) обеспечивает поворот стрелы на угол 200°. Наличие дополнительного крюка (5) значительно расширяет возможности использования крана. Складывание стрелы осуществляется гидроцилиндром (7), перемещение груза - гидроцилиндром (2), выдвигающим внутреннюю балку (3) из средней балки (4), расположенной в верхнем звене стрелы (1). Скорость подъема груза изменяется от 0,2 до 15 м/мин. Рабочее давление в гидросистеме 10 МПа. Для обеспечения устойчивости крана и разгрузки ходовой части автомобиля кран снабжен выносными опорами (9) с гидравлическим приводом. Привод насоса гидросистемы выполняется через коробку отбора мощности.

Рис. 1.26. Самоходные краны с гидравлическим приводом:
а - автомобильный; б - на пневмоколесном ходу

На рис. 1.26б представлен общий вид гидравлического крана на специальном шасси. Он предназначен для строительных, монтажных и погрузочных работ, связанных с частым перебазированием на значительное расстояние. Длина телескопической стрелы изменяется от 11 до 27 м. Наибольшая грузоподъемность при установке крана на выносных опорах равна 40 т. Скорость подъема груза от 0,1 до 9 м/мин.

Автомобильные краны с гидравлическим приводом имеют ряд преимуществ перед кранами с другими видами привода. Гидравлический привод позволяет получить большое тяговое усилие без применения громоздких передач и осуществлять в широких пределах плавное регулирование скорости движения механизмов. Управление краном с гидравлическим приводом значительно проще, чем кранами с механическими передачами.

Техническая характеристика кранов различных типов представлена в табл. 1.14-1.20.

Масса груза, поднимаемого передвижными кранами, зависит от того, на каком вылете стрелы L (т.е. на каком расстоянии от оси вращения поворотной части крана) находится груз. Это значение определяется условием обеспечения необходимой устойчивости крана, оно уменьшается с увеличением вылета.

1.14. Техническая характеристика стреловых кранов типов КС и МКП

Показатели

КС-3571

КС-4571

КС-5473

КС-6471

МКП-16

МКП-25

МКП-25А

МКП-40

1

2

3

4

5

6

7

8

9

Грузоподъемность (максимальная), т

10

16

25

40

16

25

25

40

Расстояние между выносными опорами, м

2,8

4

4,4

5,8

3,6

4,4

4,93

5

Скорость подъема крюка, с:

















основного

0,003-0,167

0,0034-0,14

0,0033-0,193

0,0016-0,25

0,05-0,3

0,015-0,1

0-0,14

0,01-0,73

вспомогательного





0,6

0,0073-0,42

-

5,5-16,8

0,0275

0,064-0,45

Частота вращения поворотной части, мин-1

0,4-1,1

0,4-1,1

0,1-1,2

0,1-1

0,35-1,7

0,56

1,05

0,5

Мощность силовой установки, кВт

132,5

147

148,5

177

55,16

88

66,19

97

Радиус, описанный хвостовой частью, м

-

-

3,05

3,6

2,8

3,77

7,7

3,1

Рабочая скорость передвижения крана, км/ч

5

5

2,5

8,5

5

2

2

2

Габаритные размеры в транспортном положении, м

9,8х2,8х3,38

10,5х2,5х3,73

12х3,6х3,46

13,65х2,75х3,8

14,5х3,2х4

19,5х3,2х4,2

19,5х3,35х4,2

12,7х4,14х4

Масса крана при минимальной

длине стрелы, т

15

25

29,3

48,8

24

39

35,6

35,8

Примечания. 1. Скорость подъема (опускания) груза, удельное давление на грунт применительно к определенной длине стрелы, габаритные размеры необходимо уточнять по паспорту крана.

2. Масса груза, перевозимого на крюке кранами МКП-16 при длине стрелы 10 м - 16 т, МКП-25 при длине стрелы 12,5 м - 12,5 т, МКП-40 при длине стрелы 15 м и ходе назад - 20 т.

1.15. Техническая характеристика стреловых автомобильных кранов типов АК, СМК, МКА, КС

Показатели

КС-2561Е

АК-75

АК-75В

СМК-7

СМК-10

МКА-6,3

МКА-10М

МКА-16

Грузоподъемность (максимальная), т

6,3

7,5

7,5

7,5

10

6,3

10

16

Скорость подъема груза, м/мин

2,2-19,2

1,96-7,8

1,7-7,4

3-15

0,4-19

2,5-15,6

4,2-42,7

2,7-40

Частота вращения поворотной части, мин-1

0,39-2,74

0,8-3,3

0,5-2,4

0,6-1,7

1-1,15

0,4-1,8

0,3-1,69

0,3-1,68

Скорость передвижения крана в транспортном положении, км/ч

До 80

40

30

35

70

45

76,5

62

Базовый автомобиль

ЗИЛ-130

ЗИЛ-130

ЗИЛ-164

МАЗ-200

МАЗ-500А

ЗИЛ-130

MA3-500А

КрАЗ-275К

Мощность двигателя автомобиля, кВт

108,8

73,5

70,5

80,9

115

107,8

132,5

177

Расстояние между выносными опорами, м

8,5x2

2,5x2,5

2,5x2,5

2,68х3,9

5,4x5,4

3,6x3,5

4,15х4,4

4,4x4,5

Габаритные размеры в транспортном положении, м

8,2х2,8х3,45

10,2х2,45х3,56

10,2х2,5х3,56

11,7х2,9х3,85

12,8х2,9х3,95

11,1х2,8х3,95

13,25х2,8х3,95

14,2х2,8х4

Масса (при минимальной длине стрелы), т

8,7

9,2

9,2

13,9

14,7

9,8

15

23

Примечания. 1. Скорость подъема (опускания) груза, удельное давление на грунт применительно к определенной длине стрелы, габаритные размеры необходимо уточнять по паспорту крана.

2. Скорость передвижения кранов с грузом до 5 км/ч.

1.16. Техническая характеристика стреловых гидравлических кранов зарубежного производства

Показатели

ИК-300

ИК-700-УС

1250

1350

ТС-2000

«Като»

«Либхер»

«Демаг»

1

2

3

4

5

6

Грузоподъемность(наибольшая), т:











при минимальном вылете стрелы

30

75

250(100)

320(100)

295(96)

максимальном

0,55

0,8

4,8(5)

3,8(5)

3(1,5)

при наибольшей высоте подъема

9

11

60(12)

60(10,5)

44(5,5)

с наибольшим гуськом

2,5

6

-

-

-

Длина, м:











стрелы

10-31

12-44

21-91

-

12-90

гуська

8,45-13,5

9,5

21-84

(21-77)

18-72 (18-84)

Скорость подъема крюка (без груза), м/мин:











наибольшая

10

7,6

0-140

0-140

0-120

наименьшая

4

3,8

0-70

0-70

0-13,5

Скорость подъема крюка на гуське, м/мин:











наибольшая

80

108







наименьшая

32

54







Частота вращения поворотной части крана, мин-1

0,5-2,8

0,5-1,6

0-1,25

0-1,25

0-1,1

Угол поворота поворотной части крана

360°

360°

360°

Вылет крюка, м:











наименьший

3

3,5

8(11)

5,5(11)

6(12)

наибольший

27

31

80(82)

80(82)

70(70)

при наибольшей высоте











подъема

6

9,5

11(32)

11(32)



с наибольшим гуськом

10

11







Высота подъема крюка, м:











при наименьшем вылете стрелы

9,5

11,5

27(48)

20,4(46)



при наибольшем вылете стрелы

12,5

31

45,7(120)

45,7(112)



наибольшая

31,5

44

90,3(160)

90,3(161)



наибольшая с гуськом

44,5

53,5







Скорость передвижения крана, км/ч

50

55

50

50

61,9

Масса крана в рабочем состоянии, т

32

61

(96)

(96)

(79,8)

Примечания. 1. Стрелы кранов фирмы «Като» телескопические, краны фирмы «Либхер» имеют вставки длиной 7 м, кран фирмы «Демаг» - 6 м.

2. Значения в скобках показывают высоту башни, грузоподъемность, вылет крюка, высоту подъема для кранов в башенно-стреловом исполнении.

3. Масса крана, указанная в скобках, соответствует транспортному положению крана.

1.17. Техническая характеристика ручных мостовых кранов

Пролет крана, м

Минимальное расстояние от оси подкранового рельса до стены, мм

Высота от головки подкранового рельса до верха тележки, мм

Габаритные размеры, мм



ширина

длина

высота (с тележкой)

Масса, т

1

2

3

4

5

6

7

Однобалочные

4,5

220-240



1,675-2,45

4,82-4,86

1,35-1,9

0,8-1,7

7,5

220-240



1,675-2,45

4,52-4,86

1,35-1,9

1-2,1

10,5

220-240



2,1-2,45

10,82-10,86

1,45-1,95

1,3-2,6

13,5

230-240



2,7

13,84-13,86

1,675-1,95

2,25-3,4

16,5

230-240



2,7

16,84-16,85

1,875-2

2,75-3,95

Двухбалочные

7,5

250

1350-1400

4,2

7,83

1,5-1,675

5,59-5,85

10,5

250

1350-1400

4,2

10,88

1,9-2,125

6,25-6,7

13,5

250

1350-1400

4,2

13,88

2,1-2,325

7,43-7,7

16,5

250

1350-1400

4,2

16,88

2,35-2,575

8,2-8,47

Примечания. 1. Грузоподъемность кранов: однобалочных 3,2-8 т, двухбалочных 12,5 и 20 т для всех указанных в таблице пролетов (за исключением однобалочных, для которых пролеты 13,5 и 16,5 м имеют только краны грузоподъемностью 5 и 8 т).

2. Данные приведены для наименьшей и наибольшей грузоподъемности крана: промежуточные параметры необходимо уточнять по паспорту крана.

3. Минимальное расстояние от верха тележки до фермы 100 мм.

1.18. Техническая характеристика монтажных мачт

Грузоподъемность, т

Диаметр х толщина стенки трубы (в мм) при высоте мачты, м

8

10

15

20

25

3

159x6

159x6

273x8

325x8

426x8

5

219x8

219x8

273x8

325x8

426x8

10

219x8

219x8

273x8

325x8

426x8

15

273x8

273x8

325x8

377x10

426x10

20

273x8

273x10

325x8

426x10

426x12

1.19. Техническая характеристика самомонтирующихся козловых кранов

Показатели

Грузоподъемность, т

2

5

1

2

3

Высота подъема механизма, мм:



без вставки

2400

1600

с одной вставкой

3400

2675

с двумя вставками

-

3300

Габаритные размеры, мм

5100x2500x4100

4650x2800x4600

Масса (максимальная), кг:





одного узла

110

129

общая

841

988

1.20. Техническая характеристика электротельферов

Показатели

Грузоподъемность, т

0,5

1,0

2,0

3,2

5,0

Подвесные пути:











номер балки

16-24

18-30

18-30

30-36

30-45

минимальный радиус закругления, м

1,0

1,5

1,5

2,0

2,5

Масса тельфера, кг:











ручного передвижения

80/95

180/-

270/-

430/-

-

с электропередвижением

86/111

195/220

290/325

470/515

700/755

Примечание. 1. Скорость подъема для всех тельферов 8 м/мин, скорость передвижения 2 м/мин.

2. В числителе приведены значения для высоты подъема 6 м, в знаменателе - для 12 м.

Для внутрицехового и межцехового транспортирования, а также транспортирования грузов по строительно-монтажной площадке применяют погрузчики, позволяющие производить захват, вертикальное и горизонтальное перемещение грузов и укладку на транспортные средства. Их выполняют на специальных шасси-автопогрузчики и электропогрузчики.

Автопогрузчики (рис. 1.27а, табл. 1.21) имеют привод от двигателя внутреннего сгорания и пневматические шины. Их трансмиссия выполнена на базе сборочных единиц автомобилей. Они предназначены для работы на опытных площадках, не имеющих ровного покрытия, грузоподъемность 3 т.

Электропогрузчики (рис. 1.27б) имеют механизм передвижения от электродвигателя с питанием от аккумуляторной батареи и массивные пневматические шины. Применяются при работе в закрытых помещениях, грузоподъемность до 1,5 т.

Рис. 1.27. Погрузчики:
а - автопогрузчик с вильчатым подхватом; б - электропогрузчик с платформой

1.21. Техническая характеристика автопогрузчиков

Показатели

4015

4004

400М

4045

4008

Грузоподъемность, т

0,5

0,75

3

5

10

Наибольшая высота подъема груза, м

2

1,6

4

4

7,5

Наименьший радиус поворота, м

1,28

1,55

3,6

3,7

5,75

Наибольшая скорость передвижения, км/ч:











с грузом

9

8,5

40

36

35

без груза

12

10

40

36

35

Источник энергии

Аккумулятор

Двигатель

Габаритные размеры, мм:











общая длина

2450

2400

4570

5172

6560

ширина

920

910

2240

2250

2700

высота (с опущенным подъемником)

1705

1445

3200

3260

3750

Авто- и электропогрузчики снабжены однотипным рабочим оборудованием - грузоподъемником с набором сменных грузозахватных приспособлений. Грузоподъемник имеет раму, по которой перемещается каретка с грузоподъемным приспособлением. Для удобства захвата, транспортирования грузов рама грузоподъемника может отклоняться вперед на 3-6 м и назад до 10-15 м от вертикального положения. Привод грузоподъемника может быть гидравлическим или механическим.

Специальные приспособления и оборудование. Производство монтажных работ на предприятиях по переработке сельскохозяйственной продукции в силу своей специфики (стесненные условия, отсутствие более совершенных грузоподъемных механизмов и др.) требует применения специальных материально-технических средств монтажа. Для транспортировки грузов на монтажных площадках, а также внутри помещений с твердым покрытием применяют тележки различной конструкции (рис. 1.28).

Рис. 1.28. Тележки для перевозки грузов и монтажных заготовок:
а - грузоподъемностью 0,5 т: б - грузоподъемностью 3 т

Для перемещения тяжеловесного оборудования с помощью тягачей или лебедок применяют полозы (рис. 1.29а) из листовой стали толщиной 4 мм, шириной 500-3500 мм, катки (рис. 1.29б), изготовленные из стальных труб Æ 80-150 мм, или бревна их твердых пород дерева 0 150-250 мм. Для горизонтального перемещения легкого оборудования (массой до 2 т) применяют роликовые ломы (рис 1.30). Один конец лома изготовлен в виде лопатки, на верхней поверхности которой сделана насечка, предотвращающая смешение груза.

Рис. 1.29. Перемещение оборудования:
а - на полозьях; б - на катках

Рис. 1.30. Лом роликовый

Для монтажа оборудования массой до 1,5 т и трубопроводов, расположенных вдоль стен, используют пристенный подъемник (рис. 1.31а), а для подъема грузов большей массы - Г-образные пристенные подъемники (рис. 1.31б). Шевр из трубы Æ 300 мм, толщиной стенки 8 мм опирается ригелем из балки № 36 на упор (1) в колонне здания. Посредством полиспаста (7) грузоподъемностью 20 т груз поднимают на отметку +19,5 и полиспастом (8), работающим на оттяжке, груз постепенно перемещают в проектное положение. Почти всю нагрузку принимают опоры шевра и опорный ригель, работающий на сжатие и продольный изгиб.

Рис. 1.31. Пристенные подъемники:
а - простой; б - отводной блок; 3 - стойка подъемника; 4 - строп; 5,9 - стальные канаты; 6 - оттяжка; 7,8 - полиспасты; 10 - электрическая лебедка

Для резки труб и профильного металлопроката используют маятниковые дисковые пилы ПМ-500, ПДМ-75, ПМ 300/400, ПМС-80 и др. Основными сборочными единицами и деталями пил являются основание, маятник, устройство для закрепления заготовки (тиски), шпиндель с абразивным кругом, электродвигатель, клиноременная передача для передачи крутящего момента от электродвигателя на шпиндель, предохранительные кожуха. Разрезаемое изделие закрепляют в тисках, после включения электродвигателя оператор рукояткой опускает маятник и разрезает изделие. Рабочая скорость шлифовального круга 50-80 м/с.

Для гнутья труб Æ 8-50 мм в холодном состоянии без предварительной набивки песком применяют трубогиб типа ТГР с ручным гидроприводом, а для труб Æ 76-133 мм - трубогибочный станок с электроприводом ТГС-127 (рис. 1.32), состоящий из насоса, гидрораспределителя, гидроцилиндра, сварного корпуса, набора колодок на каждый размер изгибаемой трубы, двух упоров, сбрасывающего клапана, гидробака, электродвигателя, кнопочной станции, магнитного пускателя и манометра. Перед началом работы в отверстия корпуса, расположенные на расстоянии, соответствующем диаметру изгибаемой трубы, укладывают упоры, а на конец штока гидроцилиндра устанавливают колодку, размеры которой также соответствуют диаметру изгибаемой трубы. Трубу, подлежащую изгибу, укладывают между упорами и колодкой. При включении электродвигателя насос подает масло в гидроцилиндр, заставляя перемещаться его шток, и колодка изгибает трубу. В трубогибе типа ТГР одноплунжерный насос приводится в действие от руки оператора.

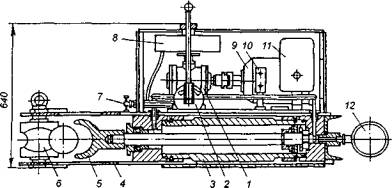

Рис. 1.32. Трубогибочный станок ТГС-127:
1 - насос; 2 - гидрораспределитель; 3 - гидроцилиндр; 4 - корпус; 5 - колодка; 6 - упор; 7 - сбрасывающий клапан; 8 - гидроток; 9 - электродвигатель; 10 - кнопочная станция; 11 - магнитный пускатель; 12 - манометр

Манипуляторы, сборочные стенды, кантователи-вращатели (рис. 1.33) используют для сборки и сварки элементов технологических трубопроводных сборочных единиц и охлаждающих батарей холодильных установок.

Рис. 1.33. Манипуляторы, стенды и кантователи-вращатели:
а - манипулятор для приварки фланца; б - манипулятор для приварки воротникового фланца и отвода; в - стенд для сборки плоскостных и пространственных трубопроводных узлов:
1 - траверса; 2 - передвижные каретки с призмами; 3 - направляющая колонка; 4 - кронштейн; 5 - направляющие стола; 6 - грузовой винт;
г - кантователи-вращатели для сборки и сварки охлаждающих батарей из готовых секций конструкций ЦПКБ Главлегпродмонтажа:
1 - хомут; 2 - опорная труба; 3 - стопорный палец; 4 - опорная втулка; 5 - тренога; 6 - основание; 7 - поворотная рама; 8 - прижимная рамка

Для соединения концов сетчатой ленты хлебопекарных и кондитерских печей туннельного типа применяют приспособление (рис. 1.34), состоящее из двух квадратов с прижимами, соединенных двумя парами винтов с талрепами.

Рис. 1.34. Приспособление для соединения концов сетчатой ленты хлебопекарных и кондитерских печей туннельного типа:
1 - прижим; 2 - квадрат; 3 - талреп; 4 - винт; 5 - прокладка; 6 - болт; 7 - гайка; 8 - шайба

Для подъема бригад монтажников с материалами и инструментом, а также обеспечения безопасных условий труда на высоте применяют самоходные выдвижные подмости (рис. 1.35). Они представляют собой поворотную площадку, смонтированную на телескопическом подъемнике, который установлен на ходовые тележки. Поворотная площадка снабжена краном-укосиной и складными перилами. Телескоп подъемника выдвигается на разную высоту лебедкой с помощью канатных систем. Раздельный привод гусеничного хода позволяет перемещать подмости вперед, назад и делать повороты вокруг оси.

Слесарно-монтажные инструменты. При монтаже оборудования выполняют следующие слесарные операции: разметка, резка металла, отпиливание и шабрение, сверление, зенкерование, развертывание, нарезание резьбы и другие с применением соответствующего инструмента.

Чертилки и циркули для разметочных работ изготовляют из сталей У8 или стали 45 и оснащают пластинами из твердого сплава ВК 6 или ВК 8. Твердость ножей на длине 30 мм 52-56 HRC.

Кернеры изготовляют из сталей 7ХФ, 8ХФ, У7А или У8А. Твердость рабочей части на длине 15-30 мм составляет 54,5-60 HRC, а ударной части - 36,5-46,5 HRC на длине 15-25 мм.

Рис. 1.35. Самоходные выдвижные подмости ПВС-8:
1 - гусеничные ходовые тележки; 2 - телескопический подъемник; 3 - площадка поворотная; 4 - перила; 5 - кран-укосина; 6 - бензоэлектрический агрегат; 7 - привод гусеничного хода; 8-лебедка

Слесарные молотки изготовляют из сталей 50 или У7 массой 0,05-1 кг. Они бывают трех типов: с круглым бойком, с квадратным и с круглым бойком и сферическим носком. Твердость рабочей части молотка 49-56 HRC на глубине не менее 5 мм.

Кувалды изготовляют из сталей 50 или У7 тупоносыми массой 2-16 кг (ГОСТ 11401) и остроносыми массой 3-8 кг (ГОСТ 11402). Твердость рабочих частей на длине 30 мм не менее 39,5 HRC. Рукоятку, расклиненную с торца молотка или кувалды, делают из грата, кизила, клена, ясеня, березы, дуба, бука; клинья из Ст.3.

Для резки и рубки металла предназначены зубила, клейцмейсели, бородки, ножовочные полотна и ручные ножницы.

Зубила и крайцмейсели изготовляют из сталей 7ХФ, 8ХФ, У7А или У8А. Режущая часть зубила по ширине 5-20 мм (ГОСТ 7211), а клейцмейселя - 2-12 мм (ГОСТ 7212). Длина зубила 100-200 мм, клейцмейселя 125-200 мм. Твердость режущей кромки в пределах 55 HRC, бойка - 40 HRC.

Слесарные бородки изготовляют из сталей 7ХФ, 8ХФ, У7А или У8А диаметром рабочей части 1-8 мм (ГОСТ 7214). Твердость рабочей части на длине 10-40 мм 53-59 HRC, а ударной части на длине 20 мм - 35-45 HRC.

Ножовочные ручные полотна для металла (ГОСТ 6645) изготовляют длиной 250 (с шагом зубьев 0,8; 1 и 1,25 мм) и 300 мм (с шагом зубьев 0,8; 1; 1,25 и 1,6 мм) из сталей Х6ФВ, В2Ф с зоной повышенной твердости 61-64 HRC. Толщина полотен 0,65 мм.

При обработке полотна закрепляют в ножовочных рамках.

Для резки металла применяют три типа ручных ножниц: прямо-режущие, для фигурной резки и для вырезки отверстий. Рычаги ножниц всех типов изготовляют из стали У7 или У7А. Режущие элементы ножниц имеют твердость 56-60 HRC.

Для опиливания и шабрения применяют напильники, рашпили, надфили и шаберы.

Напильники изготовляют с рабочей частью длиной 60-350 мм из сталей 13Х, У12, У12А твердостью 57-61 HRC. Напильники имеют перекрестную основную и вспомогательную насечки шести размеров: 0; 1; 2; 3; 4; 5. Каждому номеру соответствует число насечек на 10 мм длины. Напильники с насечкой № 0 и 1 - драчевые, служат для грубого опиливания, № 2 и 3 - личные, для чистого опиливания, № 4 и 5 - бархатные, для окончательного опиливания. В зависимости от формы они бывают плоские, квадратные, трехгранные, ромбические, круглые и др.

Надфили изготовляют с рабочей частью длиной 50, 60 и 70 мм из тех же сталей, что и напильники. Их применяют для опиливания небольших поверхностей, не доступных для обработки слесарными напильниками.

Шаберы изготавливают цельными из инструментальных сталей У10-У13, режущая часть подвергается закалке до твердости 56-64 HRC. Иногда шаберы оснащают пластинами из быстрорежущей стали или твердого сплава. По форме режущей части шаберы бывают плоские, трехгранные, фасонные и специальные. Их применяют для выравнивания и пригонки плоских и криволинейных поверхностей с целью получения плотного прилегания сопрягаемых деталей.

К инструментам для обработки отверстий относятся сверла, зенкеры, развертки, зенковки.

Сверлением получают отверстия с точностью размеров Н12-Н14 и шероховатостью поверхности Rz 40 мкм. Спиральные сверла изготавливают из быстрорежущих сталей Р9, Р18, Р6М5, Р6АС5ФЗ и др. Принята единая градация диаметров сверл (ГОСТ 885), охватывающая отверстия диаметром до 70 мм. Для образования отверстий в труднообрабатываемых материалах сверла оснащают пластинами из твердого сплава ВК6, ВК8 и др., их выпускают с цилиндрическим и коническим хвостовиками.

Зенкерованием получают отверстия с точностью размеров Н11-Н10 и шероховатостью поверхности Rz20-Rz10 мкм и Ra6,3-Ra2,5 мкм. Зенкеры изготовляют хвостовыми и насадными (ГОСТ 12489), оснащенными пластинами из твердого сплава (ГОСТ 3231), со вставными ножами из быстрорежущей стали (ГОСТ 2255), со вставными ножами из твердого сплава (ГОСТ 12510) и др.

Развертыванием получают отверстия с точностью размеров Н9-Н6 и шероховатостью поверхности Ra2,5-Ra0,32 мкм. Ручные и машинные развертки изготовляют Æ 1-71 мм по ГОСТ 7122 из сталей 9ХС, ХВГ, В2, Р18 и др., а регулируемые развертки - Æ 6-50 мм по ГОСТ 3509.

Зенковки предназначены для формирования конического входного участка отверстия с углом конуса 60, 90 и 120°. Их изготовляют Æ 15-40 мм из быстрорежущей стали Р18.

Цековки предназначены для формирования цилиндрического входного участия отверстия и плоской поверхности на входе в отверстие.

Плашки служат для нарезания наружной резьбы. Их изготовляют из инструментальных сталей ХВСГ, 9ХС или быстрорежущих - Р9 и Р18. Централизованно выпускают плашки для нарезания правых и левых метрических резьб Æ 1-52 мм (ГОСТ 9740), правой и левой трубной цилиндрической резьбы Æ 1/16-2", дюймовой конической резьбы Æ 1/16-2" и трубной конической резьбы Æ K1/16-R2".

Метчики предназначены для нарезания внутренней резьбы. Метчики ручные изготавливают из сталей У10А, УНА и У12А, а метчики машинные и гаечные - из быстрорежущих сталей Р18 и Р6М5. Ручные и машинные метчики (соответственно для нарезания резьбы вручную и машинным способом) выпускают для метрической резьбы Æ 1-52 мм, для дюймовой 1/4-11/4", трубной 1/8-2", конической 1/16-2".

Ручные метчики применяют комплектами из двух метчиков (чернового и чистового). У гаечных метчиков (ГОСТ 1604) заборная часть длиннее, чем у ручных, что позволяет получить резьбу одним метчиком.

Для сборки и разборки болтовых соединений применяют гаечные ключи, которые бывают односторонние с открытым зевом (размер зева S 3,2-85 мм, рис. 1.36а, ГОСТ 2841) и двусторонние (Si х S2 от 2,5 х 3,2 до 75 х 80 мм, рис. 1.36б, ГОСТ 2839), комбинированные (Si х S2 от 5,5 х 5,5 до 55 х 55 мм, рис. 1.36в, ГОСТ 16983), кольцевые двусторонние коленчатые ключи (Si х S2 от 5,5 х 7,5 до 50 х 55 мм, рис. 1.36г, ГОСТ 2906). Их изготовляют термообработанными из Ст 40ХФА, 40Х и 45.

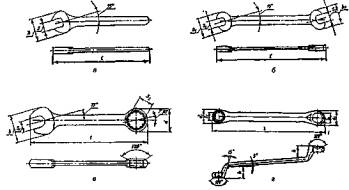

Рис. 1.36. Ключи гаечные односторонние и двусторонние с открытым зевом, комбинированные и кольцевые

Торцовые и гаечные ключи выпускают для деталей с шестигранным углублением «под ключ» с размером S 2,5-36 мм (рис. 1.37а, ГОСТ 11737), с внутренним шестигранником односторонние трубчатого (1) и стержневого исполнений (2) с размером S 3,2-75 мм (рис. 1.37б, ГОСТ 25787), с внутренним шестигранником двусторонние трубчатого (1) и стержневого исполнений (2) с размерами зевов Si х S2 от 4 х 5 до 75 х 80 мм (рис. 1.37в, ГОСТ 25789), с внутренним шестигранником изогнутые с размером S 4-55 мм (тип 1) и от 4x4 до 50x50 мм (тип 2), рис. 1.37г (ГОСТ 25788). Для изготовления ключей используют сталей 40Х, 20, 35,40.

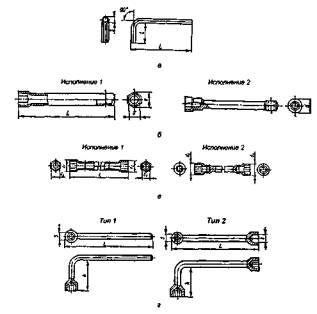

Рис. 1.37. Ключи гаечные торцовые односторонние и двусторонние

Гаечные разводные ключи (рис. 1.38а) выпускают по ГОСТ 7275 с наибольшим гарантируемым раскрытием губок (S) 12, 19, 24, 30, 36 и 46 мм.

Ключи гаечные роликовые монтажные (рис. 1.38б) предназначены для сборки резьбовых соединений и совмещения за счет роликовой ручки отверстий в соединяемых деталях и сборочных единицах. Их выпускают с зевом размером 17-36 мм.

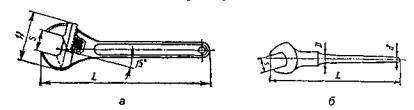

Рис. 1.38. Ключи:
а - разводной; б - коликовый

Для соединения труб и разных резьбовых соединений применяют трубные рычажные (рис. 1.39) (ГОСТ 18984), накидные (ГОСТ 19733) и цепные ключи (ГОСТ 19826).

Рис. 1.39. Ключ трубный рычажный

Наиболее широко распространены трубные рычажные ключи № 1-5 (№ 1 - для труб Æ 10-36 мм, № 5 - 32-120 мм).

К торцовым ключам, гайковертам, коловоротам, трещоточным ключам выпускают сменные головки (ГОСТ 25604), которые бывают с внутренним шестигранным зевом размером 3,2-80 мм, наружным шестигранным - 5-17 мм и внутренним четырехгранным - 3,45-25 мм. Присоединительный квадрат изготовляется со сторонами размером 6,3; 10; 12,5; 20 и 25 мм.

При сборке в тесных и неудобных местах применяют трещоточные ключи (ГОСТ 22402), а для шлицевых гаек - шарнирные (ГОСТ 16985).

Для нормирования затяжки ответственных резьбовых соединений, в том числе высокопрочных болтов, при монтаже технологического оборудования, трубопроводов и металлоконструкций используют динамометрические ключи, которые позволяют контролировать крутящий момент затяжки от 10 до 1400 Нм.

Для завинчивания и отвинчивания винтов и шурупов с прямыми (а) и крестообразными щипцами (в, г, д, е), а также гаек со шлицем на торце применяют отвертки, конструкция которых приведена на рис. 1.40(и).

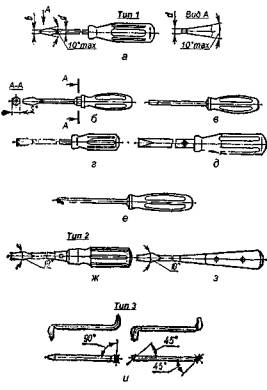

Рис. 1.40. Отвертки слесарно-монтажные тип: 1:
а - со стержнем круглого сечения; б - с шестигранным поводком; в - для винтов без головки с прямым шлицем; г - для круглых гаек со шлицем; д - со стержнем квадратного сечения; е - с крестообразным шлицем;
тип 2: ж - с деревянной ручкой, стержнем круглого сечения для винтов с прямым шлицем; з - с деревянной ручкой, накладками для винтов с прямым шлицем;
тип 3: и - двусторонние изогнутые

На монтажных объектах наиболее широко используют сверлильные машины с электро- и пневмоприводом (табл. 1.22, 1.23), ножевые и вырубные электроножницы, резьбонарезные машины, шпилькогайковерты и гайковерты, угловые и прямые шлифовальные машины и др. Каждая машина характеризуется основным параметром, например: машина сверлильная ИЭ-1023 - ручная, с электроприводом, максимальный диаметр сверления 23 мм; гайковерт ИЭ-3118 - ручная, с электроприводом, диаметр резьбы 12-30 мм; машина резьборезная ИЭ-3401 - ручная, с электроприводом, диаметр резьбы до 12 мм; машина шлифовальная ИП 2015 - ручная, с пневмоприводом, диаметр абразивного круга 100 мм.

1.22. Характеристика ручных машин с пневмоприводом

Наименование

Марка

Масса, кг

Машина сверлильная

ИП 1010



ИП 1020

1,9



ИП 1022

2,6



ИП 1016А

8,4



ИП1023

5,4

Машина шлифовальная

ИП 20009А

1,9



ИП 2015

3,5



ИП2014А

5,7

Машина шлифовальная:





торцовая

ИП2204

4,5



ИП 2205

5,5



ИП 2207

6,6

угловая

ИП2105

5,0



ИП 2103

6,5

Ножницы

ИП 5401А

2,9

Машина резьбонарезная

ИП 3403А

2,5

Машина для развальцовки труб

ИП 4802

10

Гайковерт:

ИП3111

1,9

прямой

ИП3112А

2,3



ИП3113А

2,6



ИП 3207

2,6

угловой

ИП 3205

9,7

Шпильковерт

ИП 7201

3,8

Молоток клепальный

ИП 4009М

6,5



ИП 4010М

8,5





10

1.23. Техническая характеристика ручных машин с электроприводом

Наименование

Марка

Основной параметр

Частота тока, Гц

Напряжение, В

Изоляция обмоток

Масса, кг

наименование

величина, мм

1

2

3

4

5

6

7

8

Машина

ИЭ-1020

Диаметр

6

50

220

Двойная

1,85

сверлильная



сверления













ИЭ-1003Б

То же

6

50

220

- « -

1,55



ИЭ-1019А

- « -

9

50

220

- « -

2



ИЭ-1031А

- « -

9

50

220

- « -

1,6



ИЭ-1022В

Диаметр сверления

14

50

220

- « -

2,8



ИЭ-1023

То же

23

50

220

- « -

6,5



ИЭ-1026А

- « -

9

200

36

Одинарная

1,6



ИЭ-1029

- « -

25

200

36

- «-

6,7

Гайковерт

ИЭ-3116

Диаметр резьбы

12

50

220

Двойная

3,5



ИЭ-3113

Тоже

16

50

220

- « -

3,5



ИЭ-3115А

Диаметр резьбы

12-30

50

220

- « -

5,1



ИЭ-3118

То же

12-30

200

36

Одинарная

5,7

Шуруповерт

ИЭ-3602А

- « -

До 6

50

220

Двойная

2,5



ИЭ-3607

- « -

До 6

50

220

- «-

2,3



ИЭ-3601Б

- « -

До 6

200

36

Одинарная

2,3

Ножницы ножевые

ИЭ-5403А

Толщина резания

До 2,5

50

220

Двойная

4,7



ИЭ-5401

То же

До 1,6

50

220

- «-

3

Машина резьбонарезная

ИЖ-3401

Диаметр резьбы

До 12

50

220

Двойная

6,5

Электровальцовки

ЭВ-1

Ширина развальцовочного пояса

20

200

36

Одинарная





ЭВ-2

То же

25

200

36

- « -

-

Кромкорез

Э-21

Толщина кромки

4-22

200

36

Одинарная

15



ИЭ-6502

То же

4-22

50

220

Двойная

14

Станок передвижной для сверления бетона

ИЭ-1801

Диаметр сверления

50-200

50

220/ 380

Одинарная

18

Машина шлифовальная:

ИЭ-2008

Диаметр круга

63

50

220

Двойная

3,8

прямая

ИЭ-2009

- « -

125

50

220

- « -

6,5



ИЭ-2004А

- « -

150

200

36

Одинарная

6,5

угловая с

гибким валом

ИЭ-2106

- « -

80

50

220

Двойная

3,8

ИЭ-2107

- « -

125

50

220

- « -

6,2

ИЭ-820-1

- « -

200

50

220

Одинарная

15,8

Бороздодел

ИЭ-6401

Размер паза

20x8

220

36

- « -

5

Перфоратор

ИЭ-4707

Диаметр бура

40

50

220

- « -

11



ИЭ-4709

- « -

16

50

220

- « -

7



ИЭ-4712

- « -

16

50

220

- « -

10

Измерительные и контрольные инструменты. В качестве измерительных инструментов при монтаже применяют штангенциркули, микрометры, нутромеры, угломеры, нивелиры, уровни, теодолиты, струны и др.

Штангенциркули применяют для измерения наружных и внутренних диаметров, длины, толщины, глубины, высоты. Для определения дробной части интервала деления основной шкалы используется нониус. Согласно ГОСТ 166 штангенциркули выпускаются с диапазоном измерения от 0 до 2000 мм и величиной отсчета по нониусу 0,1 и 0,05 мм.

Микрометры предназначены для измерения наружных размеров детали. Микрометры гладкие типа МК (ГОСТ 6507) выпускают первого и второго классов точности, с диапазоном измерения 0-600 мм и ценой деления шкалы барабана 0,01 мм.

Для измерения толщины стенок труб с внутренним диаметром не менее 12 мм применяют трубный микрометр МТ (ГОСТ 6507). Рычажный зубомерный микрометр МРЗ (ГОСТ 4381) используют для измерения длины общей нормали зубчатых колес. Измерение среднего диаметра метрических и дюймовых резьб производят микрометром МВМ со вставками (ГОСТ 4380).

Для измерения внутренних размеров детали применяют микрометрические нутромеры (ГОСТ 10), для контроля линейных размеров, отклонений формы и расположения при абсолютных и относительных измерениях - индикаторные нутромеры (ГОСТ 9244 и ГОСТ 868), для измерения углов - универсальные угломеры, оптические, которые выпускают по ГОСТ 11197, маятниковые ЗУ-РИ-М.

Уровни (рис. 1.41) с разной ценой деления ампулы используют для контроля состояния поверхностей, а также при монтаже для проверки точности установки оборудования. Под ценой деления уровня понимают его наклон, соответствующий перемещению пузырька основной ампулы на одно деление шкалы в миллиметрах на 1 м, причем цене деления 0,01 мм/м соответствует угол наклона основания уровня 2".

Рамные уровни (ГОСТ 9392) (рис. 1.41а) имеют корпус в виде квадрата и предназначены для контроля как горизонтального, так и вертикального расположения поверхностей. Брусковые уровни (ГОСТ 9382) (рис. 1.41б) предназначены для измерения малых отклонений поверхностей оборудования от горизонтальности.

Удобны в применении брусковые уровни с микрометрической подачей ампулы (ГОСТ 1196) (рис. 1.41в), с помощью которой при любом положении основания уровня ампулы устанавливают в горизонтальном положении, а ее перемещение отсчитывают по микрометрической головке, что позволяет расширить диапазон измерения.

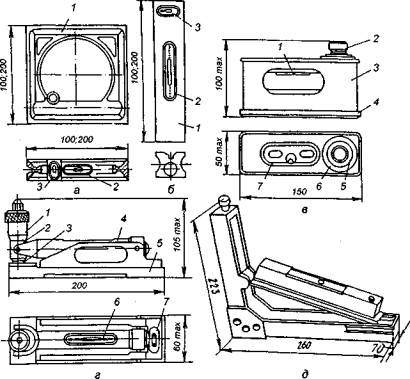

Рис. 1.41. Уровни: а -рамный; б - брусковый:
1 - корпус; 2 - основная ампула; 3 - установочная ампула; в - с микрометрической подачей ампулы (тип 2): 1 - барабан; 2 - стебель; 3 - микрометрический винт; 4 - трубка; 5 - основание; 6 - основная ампула; 7 - установочная ампула; д -уклономер

Нивелиры используют при геометрическом нивелировании. Они бывают высокоточные (Н-05, Н-05к), точные (Н-3, Н-3к), технические (Н-10, Н-10к). Наибольшее распространение получили нивелиры Н-05 и Н-3, средняя квадратическая погрешность на 1 км двойного хода (а) составляет соответственно 0,5 и 3 мм. Для грубых работ применяют нивелиры Н-10 (s = 10).

При монтаже оборудования и конструкций, а также приемке геодезической основы строительной части зданий и фундаментов под монтаж используют теодолиты. Новые теодолиты 212 и 215 полностью соответствуют требованиям ГОСТ 10529.

К конструкции теодолита максимально приближается конструкция лазерного визира ЛВ-5М, позволяющего задавать оптическим лучом определенное направление в пространстве - опорную линию, относительно которой производят необходимые измерения. Лазерный визир ЛВ-5М можно применять в сочетании с визуальными и фотоэлектрическими методами индикации оси светового луча.

Для централизации оптико-механических приборов над точкой, а также вертикального проектирования точек переноса осей применяют отвесы, состоящие из тонкой нити с грузом. Конструкция груза может быть самой разнообразной: отвесы с грузом, имеющим подсетку острия, и т.п. Амплитуда колебаний и искривление нити отвеса под действием потоков воздуха зависят от диаметра нити и массы груза, поэтому при монтаже оборудования применяют отвесы из тонкой проволоки. Стальные строительные отвесы с трехпрядными капроновыми шнурами выпускают по ГОСТ 7948.

При монтаже оборудования для проверки точности разбивки осей, контроля отклонений формы поверхностей оборудования, расположения его сборочных единиц и деталей применяют струны. В качестве струн применяют стальную проволоку, реже - нити из капрона и нейлона. Наиболее целесообразно использовать в качестве струн стальную проволоку марки ОВС по ГОСТ 2771 Æ 0,2-0,4 мм.

Для хранения и воспроизведения единицы длины, проверки и градуировки штриховых мер и измерительных приборов, установки прибора на ноль при измерении по методу сравнения, при установке регулируемых калибров на размер, а также для особо точных измерительных разметочных работ и наладки при монтаже применяют концевые меры.

Размеры, точность и технические условия для концевых мер длины регламентированы ГОСТ 9038. Номинальные размеры концевых мер длины имеют градацию, которая позволяет составлять блоки с номинальными размерами через 0,001 мм. Точность изготовления концевых мер длины регламентирования классами точности 00, 01, 1, 2, 3. Классификация по классам точности проводится в зависимости от отклонений от параллельности и качества притираемых рабочих поверхностей.

Меры комплектуют в наборы. Наиболее широко применяют набор, состоящий из 112 концевых мер, с наибольшим размером меры 100 мм. В наборе имеются следующие меры: 1 - размером 1,005 мм, 51 - размером 1-0,5 мм через 0,01 мм, 5 - размером 1,6-2 мм через 0,1 мм; 1 - размером 0,5 мм; 46 - размером 2,5-25 мм через 0,5 мм и 8 - размером 30-100 мм через 10 мм.

Для проверки и настройки угломерных приборов, измерения методом сравнения применяют угловые призматические меры, выпускаемые по ГОСТ 2875 пяти типов: с одним рабочим углом со срезанной вершиной; с одним рабочим углом с несрезанной вершиной; с четырьмя рабочими углами; многогранные призмы с различным числом граней; с тремя рабочими углами. Угловые меры, как и плоскопараллельные концевые, можно собирать в блоки, поэтому их поставляют наборами № 1-7. Набор № 8 содержит принадлежности для сборки мер и специальную линейку.

Для проверки отклонений от плоскости и проведения различных работ используют проверочные и разметочные плиты классов точности 00, 0, 1, 2, 3 (третий класс предназначен только для разметочных работ). Размеры плит (длина х ширина): 160x160; 250x250; 400x400; 630x400; 1000x630; 1600x1000; 2000x1000; 2500x1600.

Для контроля отклонений формы и расположения поверхностей используют методы контроля «на просвет» и «на краску» с помощью поверочных линеек. Для контроля на «просвет» применяют лекальные линейки типов ЛД, ЛТ и ЛЧ, «на краску» - проверочные типов ШП, ШПУ, ШД, ШМ и др.

Для контроля формы выпуклых и вогнутых поверхностей применяют шаблоны (ГОСТ 4126). Имеются три набора радиусных шаблонов, в каждом из которых скомплектованы пластины для контроля наружного и внутреннего размеров. В радиусном шаблоне №1 имеются пластины для контроля радиуса 1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6 мм, в № 2 - 8, 10, 12, 16, 20, 25 мм, в № 3 - 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 25 мм.

Резьбовые шаблоны (ГОСТ 519) применяют для контроля профиля номинального шага резьбы и числа ниток на один дюйм для дюймовых резьб. Метрический набор № 1 обозначают М60°, дюймовый № 2 - Д55°.

Щупы применяют при выверке оборудования, сборке и регулировке его узлов для определения величины зазоров. Их выпускают первого и второго классов точности по ГОСТ 882 с пластинами толщиной 0,02-0,1 мм с градацией через 0,01 и 0,05 мм, с пластинами толщиной 0,55-1 мм с градацией через 0,05 мм и толщиной 0,1-1 мм с градацией через 0,1 мм. Щупы длиной 100 мм поставляют наборами и отдельными пластинами, длиной 200 мм - отдельными пластинами.

При предварительных грубых измерениях на монтаже широкое распространение получили складные металлические и деревянные метры с ценой деления 1 или 0,5 мм, а при выполнении слесарных работ и разметке - измерительные металлические линейки. Линейки выпускают длиной 150, 300, 500 и 1000 мм с одной или двумя шкалами и ценой деления 0,5 или 1 мм.

Рулетки в процессе монтажа применяют для измерения заготовок, проката труб, размеров фундаментов и несущих строительных конструкций при их приемке, для контроля расположения осей фундаментов, фундаментных болтов и т.п. Металлические рулетки изготовляют второго и третьего классов точности по ГОСТ 7502.

Материалы, используемые при монтаже оборудования. Для изготовления и монтажа технологических трубопроводов применяют трубы, детали трубопроводов, средства крепления и трубопроводную арматуру.

Технологические трубопроводы изготовляют из стальных труб, цветных металлов и сплавов, а также из неметаллических материалов (полимеры, стекло и др.). По способу изготовления стальные трубы подразделяют на бесшовные и сварные (прямошовные и спиральные), бесшовные выпускают горяче- и холоднодеформированными. Сортамент стальных бесшовных труб Æ 25-351 мм регламентирован ГОСТ 8732, холодно деформируемых Æ 10-250 мм - ГОСТ 8734, электросварных прямошовных Æ 10-1420 мм - ГОСТ 10704, газопроводных труб - ГОСТ 3262 (условный проход 10-150 мм).

На перерабатывающих предприятиях используют следующие трубы: бесшовные из коррозионно-стойкой стали горячедеформированные (ГОСТ 9940), холоднодеформированные (ГОСТ 9941) и электросварные (ГОСТ 11068), бесшовные из алюминия и его сплавов (ГОСТ 18475), стеклянные с гладкими конусами (ГОСТ 8894), напорные из полиэтилена низкого (ПНД) и высокого давления (ПВД) (ГОСТ 18599), трубы бесшовные медные (ГОСТ 617) и др.

Деталями трубопроводов являются отводы, тройники, седловины, переходы, заглушки, фланцы и др.

К стальным бесшовным приварным деталям трубопроводов заводского изготовления (рис. 1.42) отнесены крутоизогнутые отводы по ГОСТ 17375, равнопроходные и переходные тройники, накладные седловины по ГОСТ 17377, концентрические и эксцентрические переходы, эллиптические заглушки.

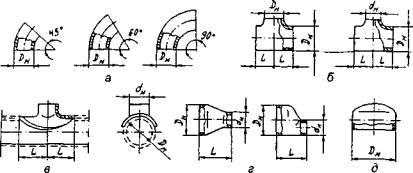

Рис. 1.42. Детали трубопроводов из углеродистой стали:
а - крутоизогнутые отводы; б - тройники; в - накладная седловина; г - переходы; д - эллиптическая заглушка

Детали трубопроводов Ду 500-1400 мм из углеродистой стали на ру=2,5 МПа изготовляют сварными, отводы - штампосварными и секционными сварными, тройники - равнопроходными, переходы концентрические и эксцентрические - штампосварными и сварными.

Типы фланцев, их присоединительные размеры и размеры уплотнительных поверхностей (рис. 1.43) установлены в зависимости от величины условных проходов (Ду) и давлений (ру) по ГОСТ 12815. Наиболее часто используются фланцы литые стальные (ГОСТ 12819), стальные плоские приварные (ГОСТ 12820), стальные приварные (ГОСТ 12821).

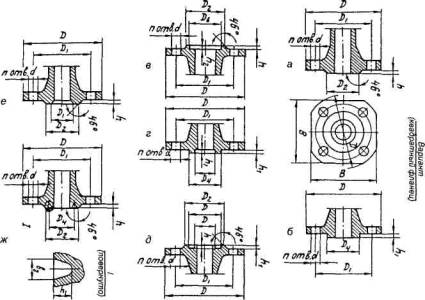

Рис. 1.43. Типы и уплотнительные поверхности фланцев технологических трубопроводов: а - с соединительным выступом; б - с выступом; в - с впадиной; г - с шипом; д - с пазом; е - под линзовую прокладку; ж - под прокладку овального сечения

К средствам крепления трубопроводов к строительным конструкциям относятся опоры и подвески. По назначению и устройству опоры и подвески для крепления стальных трубопроводов подразделяются на подвижные и неподвижные, а по способу крепления к трубам - на приварные и хомутовые. Опоры и подвески пластмассовых трубопроводов по конструктивному исполнению выполняются двух типов: без сплошного основания для трубопроводов с температурой транспортируемой среды или окружающего воздуха до 30°С и со сплошным основанием с температурой выше 30°С.

Промышленная трубопроводная арматура - вентили, краны, клапаны, регуляторы давления и конденсатоотводчики имеют условное обозначение, состоящее из четырех характеристик: вид изделия, материал корпуса, конструктивные особенности арматуры (указываются две или три цифры, первая обозначает тип привода), материал уплотнительных поверхностей (табл. 1.24).

1.24. Характеристики арматуры, условное обозначение

Характеристика

Наименование

Обозначение

Вид изделия

Кран пробнопропускной

10



Кран для трубопровода

11



Запорное устройство указателя уровня

12



Вентиль

13, 14, 15



Обратный подъемный и приемный клапан

16



Предохранительный клапан

17



Регулятор давления

21



Клапан регулирующий

25



Задвижка

30,31



Конденсатоотводчик

45

Материал корпуса

Сталь углеродистая

с



Сталь легированная

лс



Сталь нержавеющая

нж



Чугун серый

ч



Чугун ковкий

кч



Латунь, бронза

б



Пластмассы

п

Вид привода

Механический червячный

3



Пневматический

6



Электромагнитный

8



Электрический

9

Материал уплотнительных

Бронза, латунь

бр

поверхностей

Баббит

бт



Пластмассы

п



Коррозионно-стойкая сталь (нержавеющая)

нж

На арматуру наносят краску, показывающую материал корпуса, крышки и сальника. Если они изготовлены из углеродистой стали, то наносится краска серого цвета, из легированной - синего, из коррозионно-стойкой - голубого, из чугуна - черного. Арматура из цветных металлов не окрашивается. Окраска маховика, рычага и других приводных деталей указывает на материал уплотнительных поверхностей: бронза или латунь - красный цвет, коррозионно-стойкая сталь - голубой, баббит - желтый, полиэтилен - серый с красными полосками по периметру.

К вспомогательным материалам, применяемым при монтаже, относятся болты, гайки, шайбы, прокладочные и набивные, обтирочные и абразивные материалы.

Для крепления оборудования, работающего со статистическими и незначительными динамическими нагрузками, применяют самоанкерующиеся болты первого и второго типов (рис. 1.44).

Рис. 1.44. Самоанкерующиеся болты и дюбели:
а - самоанкерующийся болт типа I; б - самоанкерующийся болт типа II; в - дюбель

Самоанкерующийся болт первого типа состоит из шпильки с конической частью и цанги, которая внизу имеет четыре продольные прорези. Верхняя сплошная часть цанги обеспечивает ограничение величины распора. Диаметр резьбы болтов от М8 до М36. Самоанкерующийся болт второго типа состоит из шпильки с конической частью и разрезной трубчатой цанги с тремя продольными прорезями в нижней части. Диаметр резьбы шпильки от М12 до М24. Болты применяют для крепления оборудования и металлоконструкций к чистым полам без устройства фундаментов. Их устанавливают в отверстия, просверленные с помощью перфораторов ИЭ-4709, ИЭ-4712 или электросверлильных ручных машин С-455, ЭР-16, ИЭ-1015.

Для крепления оборудования и металлических конструкций к несущим строительным конструкциям используют распорные дюбели-втулки, представляющие собой изделия, состоящие из распорной втулки с внутренней резьбой и четырьмя прорезями и конического элемента, устанавливаемого в отверстие втулки. Распорную втулку концом с прорезями помещают в отверстие, предварительно пробуренное в материале. Затем в отверстие втулки устанавливают конический элемент, в результате происходит раздвижение конической части втулки и ее прижатие к стенке отверстия несущего строительного элемента. Оборудование или металлические конструкции закрепляют с помощью шпилек или болтов, ввинченных в резьбовые отверстия втулок.

Для уплотнения фланцевых и муфторезьбовых соединений трубопроводов, арматуры и аппаратуры, а также установки между

корпусом и крышкой арматуры применяют прокладки различной конструкции из листовой резины (тепло-, морозо-, кислощелочестойкая - ТМКЩ, повышенно маслобензостойкая - ПМБ, пищевая), паронита (общего назначения - ПОН, маслобензостойкий - ПМБ), картона, асбестовой бумаги и др.

При уплотнении валов и штоков трубопроводной арматуры используют сальниковые набивки квадратного и круглого сечений, которые бывают следующих видов: хлопчатобумажная сухая (ХБС), хлопчатобумажная пропитанная (ХБП), асбестовая пропитанная (АС), асбестопроволочная (АПР), асбестовая маслобензостойкая (АМБ), асбестовая прорезиненная графитированная (АПП), асбестовая прорезиненная сухая с латунной проволокой (АПРПС). Сальниковые набивки подбирают по максимально допустимым параметрам (температура, давление), размерам (сторона квадрата или диаметр), уплотняемой среде (сжатый воздух, пар, агрессивный газ, вода и т.п.).

В качестве обтирочных материалов используют салфетки из бязи, хлопчатобумажные суровые нитки, хлопчатобумажную, льняную и полульняную, джутовую, джутотканную и другую ветошь. Обтирочная ветошь может быть любой формы площадью не менее 400 см2, шириной не менее 20 см. В обтирочной ветоши площадью 400 см2 допускаются дыры площадью не более 5%, а в ветоши площадью не более 400 см2 - не более 155% от общей площади. Кондиционная влажность ветоши не более 12%.

При проведении притирочных и доводочных работ используют твердые (выше твердости закаленной стали) и мягкие (ниже твердости закаленной стали) абразивные материалы. К твердым относят шлифпорошки зернистостью 12, 10, 8, 6, 4 и микропорошки от М63 до М5 из корунда, электрокорунда (белого, нормального и легированного), карбида кремния, карбида бора и синтетических алмазов. Мягкими являются абразивные порошки оксида хрома, оксида железа, венской извести (смесь оксида кальция с оксидом магния в соотношении 1:1). Из мягких абразивных материалов изготовляют пасты ГОИ трех сортов, отличающихся размером абразивных частиц и цветом: темно-зеленая (40 мкм), зеленая (15 мкм), светло-зеленая (7 мкм).

Взамен сварки стыков трубопроводов из углеродистых и низколегированных сталей разного назначения до ДУ 100 мм, работающих при избыточном давлении до 1 МПа и рабочей температуре от -60 до + 90°С, применяют склеивание. Применение клеевых соединений при изготовлении и монтаже стальных трубопроводов позволяет в 2-3 раза сократить трудоемкость и энергозатраты. Для склеивания стальных трубопроводов разработаны специальные клеи на основе эпоксидной смолы. В зависимости от назначения клея в его состав вводят дибутилфталат, низкомолекулярную полиамидную смолу марок Л-19, Л-20, ТО-18, ТО-19, портландцемент марки 400, алюминиевую пудру, полиэтиленполиамин и др.

Для трубопроводов применяют клеевые соединения бандажного типа, клеемеханические, муфтовые и раструбные (рис. 1.45) с использованием конструкционной стеклоткани Т-13-П, тканевой конструкционной стеклянной ленты марки ЛСП, клеев БФ 2 или БФ 4, ацетона или бензина.

Рис. 1.45. Схемы клеевых соединений трубопроводов:
а - бандажного типа; б - бандаж из металлической ленты; в - клеемеханического типа; г - муфтового и раструбного типов; 1 - склеиваемые трубы; 2 - клей; 3 - стеклоткань; 4 - бандаж из металлической ленты; 5 - резьбовое соединение; 6 - вкладыш; 7 - раструб; 8 - муфта

Выбор и расчет материально-технических средств монтажа.

Выбор того или иного типа грузоподъемной машины, механизма и приспособлений для производства погрузочно-разгрузочных и монтажных операций осуществляют на основе анализа следующих факторов: требуемая грузоподъемность, характеристика перемещаемого груза, режим работы, вид энергии, приводящей машину в действие и др.

Канат на прочность рассчитывают по формуле

P/S ³ К,

где Р - разрывное усилие каната в целом, Н (принимается по ГОСТ или сертификату);

S - усилие на канат, Н;

К - коэффициент запаса прочности для пеньковых принимают не менее 8, а для стальных - в зависимости от назначения каната и характеристики грузоподъемных машин, для машин с ручным приводом он составляет 4, с машинным приводом и легким (средним) режимом работы - 5-5,5, у стрелового, являющегося растяжкой расчалки - 3,5, для полиспастов равен 3,5-5, для расчалок и оттяжек - 3-5.

Значения S для канатов полиспаста, стропов и расчалок определяют по формуле

S = Q/n · cosa,

где Q - расчетная нагрузка, приложенная к подвижному блоку полиспаста (расчалке, стропу);

a - угол между осью действия расчетного усилия и ветвью каната;

n - общее число ветвей каната.

Допустимый диаметр (мм) барабана лебедки или блока, измеряемый по средней линии навитого стального каната, определяют по формуле

D = d·e,

где d - диаметр каната, мм;

е - коэффициент, значение которого зависит от типа грузоподъемной машины и режима работы (для электрических талей е=22, ручной лебедки е=12, машинной е=20, для грузоподъемных машин с машинным приводом и тяжелым режимом работы е=30).

1.3. Технология монтажа оборудования

Монтаж типовых сборочных единиц оборудования

Технические требования на монтаж типовых сборочных единиц (рамы, редукторы, резьбовые, шлицевые и шпоночные соединения, ремонтные и цепные передачи, муфты, подшипники, запорная и регулирующая аппаратура, санитарные приборы) являются общими.

Рама - основная базовая часть машины или оборудования, предназначенная для установки на ней деталей, сборочных единиц и механизмов. Представляет собой сварную конструкцию. Неправильное ее положение при монтаже ведет к преждевременному выходу машины из строя. Поэтому перед установкой рамы в проектное положение проверяют ее целостность, жесткость, отсутствие деформаций. Устанавливают раму на фундамент и выверяют ее положение в горизонтальной и вертикальной плоскостях по уровню, при необходимости подкладывают под основание металлические подкладки, собираемые в пакеты. Число подкладок в пакете - не более пяти, включая тонколистовые, применяемые для окончательной выверки.

После установки рамы на подкладки частично затягивают фундаментные болты, а затем контролируют ее положение. При необходимости раму приподнимают, добавляют в пакеты тонколистовые подкладки или заменяют ранее установленные подкладками другой толщины. Затем вновь затягивают фундаментные болты и контролируют положение рамы. Затягивают болты после полного затвердения бетона с помощью гаечных ключей с определенной силой, контролируемой по крутящему моменту, который измеряют с помощью предельных и динамометрических ключей.

После окончательной затяжки болтов подкладки прихватывают между собой сваркой. Конец фундаментного болта должен выступать над плоскостью гайки не более чем на высоту гайки.

В отдельных случаях под раму подливают жидкий цементный раствор, устанавливают ее на резиновые прокладки или ровную твердую площадку без крепления.

Шпоночные соединения применяют для соединения валов со ступицами деталей вращения (маховики, звездочки, шкивы и т.п.).

При сборке соединений следует проверить формы и размеры шпонки, пазов вала и ступицы, убрать забоины, задиры и заусенцы. Запрессовывают шпонку специальными приспособлениями или молотком с медным или свинцовым бойком. Перед запрессовкой клиновую шпонку и пазы смазывают машинным маслом. Качество сборки соединения проверяют по наличию бокового зазора, который не должен превышать 0,35 мм при ширине клиновой шпонки 13-18 мм, высоте 5-11 мм и 0,4 мм - при ширине шпонки 20-28 мм и высоте 8-16 мм и отсутствовать в соединениях с призматическими шпонками. Зазор проверяют щупом.

Ременная передача - распространенный тип механических передач из-за своих преимуществ: плавность и бесшумность хода, большая скорость и простота устройства, возможность передачи крутящего момента на большие расстояния.

Последовательность монтажа ременной передачи следующая:

проверка отклонения от формы шкивов;

проверка отклонения валов от расчетного ( проектного) положения;

балансировка шкивов;

установка шкивов на валы и их фиксация;

проверка параллельности шкивов;

установка и натяжение ремня (ремней).

При изготовлении центр массы шкива может быть смещен от оси вращения в радиальном направлении. Для совмещения центра массы с осью вращения проводят статическую балансировку.

Заключительными операциями являются установка и натяжение ремня, который устанавливается сначала на малый шкив, а затем на большой. Большое влияние на срок службы ремня оказывает усилие его предварительного натяжения. При слабом натяжении ремень будет проскальзывать, нагреваться, возможно биение его ветвей (резонанс), сильное натяжение обусловит быструю вытяжку, потерю эластичности, излишнюю нагрузку на опоры валов, износ ремня и шкивов.

Допустимым (нормальным) предварительным напряжением в ременных передачах принято:

для плоских ремней sо= 1,8 МПа, клиновых sо = 1,2-1,5 МПа.

Усилия предварительного натяжения (Fо) определяют как

Fо = sо A,

где A - площадь поперечного сечения ремня, мм.

Контроль правильности натяжения ремня определяют по величине его прогиба f от приложенного определенного усилия F. Связь указанных величин выражается зависимостью

где а - межосевое расстояние, мм.

Монтаж цепной передачи начинают с осмотра цепи, звездочек, посадочных мест на валах. Проверяют соответствие цепи и звездочек наложением их друг на друга. Звездочки насаживают на вал с помощью молотка и оправки, проверяют на радиальное и торцевое биение индикатором, закрепляют стопором и контргайкой. Устанавливают цепь на звездочку и соединяют ее концы специальными приспособлениями, при этом запорную часть замка втулочно-роликовых цепей направляют в сторону их движения. Оси валов, на которых расположены звездочки, должны быть взаимно параллельны (допустимое отклонение 0,1 мм на длине 1000 мм). Звездочки одной передачи устанавливают в одной плоскости (допустимое смещение продольных плоскостей звездочек 1-2 мм на каждые 1000 мм). Пластины цепи должны быть параллельны. Провисание цепи для горизонтальных передач и передач, имеющих угол наклона до 45°, допускается 0,005-0,02 А, а для передач с наклоном свыше 45° и вертикальных - 0,002 А. Натяжение цепи регулируют перемещением опор валов звездочек, роликов, оно считается нормальным, если при нажиме на цепь рукой угол обхвата звездочки увеличивается не более чем на 5%.

По окончании сборки выполняют пробное прокручивание вручную или рычагом. При этом цепь не должна соскакивать с зубьев звездочек, каждое звено должно свободно садиться на любой зуб и сходить с него. Передача должна работать плавно, без ударов роликов по зубьям.

Соосности валов добиваются подкладкой пластин под рамы соединяемых сборочных единиц и последующим их поворотам в горизонтальной плоскости.

Редукторы и вариаторы скоростей используют для изменения частоты вращения привода механизмов оборудования. Наиболее распространены цилиндрические и червячные редукторы. Поступающие в монтаж редукторы до их установки в проектное положение агрегируют с электродвигателями. Редуктор и электродвигатель монтируют на предусмотренную проектом сварную металлическую раму или конструкцию. До установки на раму проводят ревизию редуктора. При монтаже редуктора и электродвигателя должны быть обеспечены соосность и горизонтальность их валов с требуемой точностью. Соосность проверяют по изменениям во взаимном положении полумуфт, с помощью которых соединяют валы, при повороте обоих валов на 360°. Для достижения горизонтального положения редуктора и электродвигателя при необходимости под корпус редуктора и электродвигателя устанавливают металлические подкладки. После окончательной выверки затягивают болты крепления редуктора и электродвигателя к раме, прокручивают агрегат вручную, а затем испытывают его при включенном электродвигателе. Собранный и обкатанный агрегат доставляют на монтажную площадку, где предусмотренными ППР такелажными средствами устанавливают на фундамент или опорную металлическую конструкцию, обеспечивая требуемое сопряжение с механизмами оборудования.

Поступающий в монтаж вариатор скоростей также агрегируют с редуктором и электродвигателями (ведущим и датчиками) на опорной конструкции.

На валы устанавливают соединительные полумуфты. После этого производят выверку горизонтальности и соосности центрируемых валов электродвигателей и вариатора скоростей. Перед испытанием вариатора скоростей вхолостую очищают его конусные диски во избежание проскальзывания ремня при работе вариатора. Для проверки работы вариатора скоростей проворачивают его несколько раз вручную за муфту вала ведущего электродвигателя, а затем проводят испытание при включенном электродвигателе.

Трубопроводы монтируют так, чтобы все их соединения располагались вне стен и отстояли от них на 15-30 мм. Перед монтажом размечают оси и отдельные точки, определяющие положение трубопроводов в пространстве, и наносят их на сетки в плане и на высотные отметки здания или сооружения в разрезах.

Монтаж трубопроводов коммуникаций высокого давления выполняется в следующей последовательности. Сначала укрупненными блоками монтируют опорные металлоконструкции на эстакадах, в тоннелях и внутри цехов. Затем на установленные и проверенные по высоте опоры укладываются трубы, фасонные детали и арматура, соединяемая на фланцах с линзовым уплотнением. Перед монтажом трубопроводов опоры проверяют нивелированием, полученные результаты оформляют схемой, на которой указываются проектные и фактические отметки.

На участках трубопроводов с изгибами (колена, компенсаторы), около арматуры и фланцевых соединений опоры можно устанавливать только при условии выполнения следующих основных требований:

хомуты опор нельзя размещать на изогнутых участках трубопровода;

при наличии в трубопроводах вертикальных участков расположение опор не должно препятствовать тепловому удлинению этих участков и должно исключать неравномерность распределения массы трубопровода по ближайшим опорам;

при установке опор с двух сторон компенсатора их следует располагать возможно ближе к нему, чтобы дополнительно не нагружать компенсатор массой примыкающих участков трубопроводов;

опоры необходимо устанавливать возможно ближе к арматуре и фланцевым соединениям, имеющим значительную массу, но не ближе чем на 0,3 м от опоры для труб Ду до 60 мм, а при больших проходах - 0,5 м.

При сборке фланцевых соединений с использованием линз последние необходимо до установки осмотреть и убедиться в отсутствии дефектов. Плотность линзового соединения зависит, главным образом, от геометрической правильности и чистоты обработки уплотнительных поверхностей, а также от соблюдения следующих правил их установки:

во избежание повреждений поверхностей линзы от блуждающих токов их необходимо очищать от смазки и влаги и устанавливать сухими;

до установки линзы на место следует предварительно вставить во фланцы две-три шпильки, а после установки линзы сблизить трубы и зажать линзу между торцами деталей трубопроводов полностью вставленными во фланцы шпильками;

шпильки фланцевых соединений надо предварительно обработать водно-графитовой эмульсией или пастой;

для сборки фланцевого соединения надо применять гайки с чистыми гранями без забоин и вмятин;

затяжка гаек должна быть равномерной, ее необходимо производить в определенном порядке (крест-накрест, т.е. поочередно затягивать гайки, находящиеся в диаметрально противоположных местах фланцевого соединения); при затяжке необходимо постоянно проверять параллельность расположения фланцев; прилегание опорных поверхностей гаек к плоскости фланца контролируется щупом;

окончательная затяжка гаек фланцевого соединения должна производиться при температуре воздуха не ниже -15°С;

с целью создания оптимального крутящего момента при затяжке гаек фланцевых соединений необходимо применять гаечные ключи, длина плеч которых должна соответствовать данным табл. 1.25, а также использовать динамометрические ключи с регулируемым крутящим моментом;

при обнаружении в ходе гидравлического испытания неплотности фланцевого соединения линзу следует заменить, устранять неплотность дальнейшей затяжкой гаек запрещается;

при сборке фланцевого соединения, снабженного уплотнительной мягкой металлической прокладкой, необходимо проверить на фланцах наличие концентрических рисок, торцевые поверхности фланцев не должны иметь заусенцев.

1.25. Размеры ключей для сборки фланцевых соединений трубопроводов коммуникаций с рабочим давлением 32 и 70 МПа

Номинальный

диаметр резьбы

шпилек, мм

Рабочее давление, МПа

Условный проход Ду, мм

Длина плеч ключей, мм

для монтажа

при дополнительной подтяжке

1

2

3

4

5

9,5

32

70

10; 15; 25;

6; 10; 15

250

320

М18

32

70

32

25

400

550

М22

32

70

40

32

500

650

М24

32

70

60

40

850

1150

М27

32

70

70

60

1400

1850

Компенсаторы для трубопроводов высокого давления изготовляют гнутьем труб (при Dy до 90 мм) или собирают на фланцах из прямых участков труб и фасонных деталей. При изготовлении П-образных компенсаторов посередине их не допускается сварка или установка фланцев.

Крепление П-образного компенсатора должно осуществляться в трех местах: в двух подвижных опорах вблизи фланцев на расстоянии, равном двум-трем наружным диаметрам трубы (считая от середины фланцевого соединения), и в подвижной опоре посередине вылета компенсатора. При монтаже П-образного компенсатора его средняя часть должна быть выше на величину около половины наружного диаметра трубы для предотвращения скапливания в нем конденсата, а вблизи компенсатора устанавливают дополнительные подвижные опоры для предотвращения отклонения магистрали от своей оси в поперечном направлении.

На трубопроводе, имеющем компенсатор, запрещается устанавливать неподвижную опору за поворотом трубопровода на 90° к его оси. Опоры должны располагаться за компенсатором на прямом участке.

На горизонтальных участках трубопроводов запорную арматуру надо устанавливать шпинделем вверх или под углом 90° к вертикали. Пружинные предохранительные клапаны располагают строго вертикально; их положение проверяют по уровню.

Задвижки всех типов при транспортировании загрязненных или быстрозастывающих продуктов, а также задвижки с ручным управлением и условным проходом (Ду) более 600 мм необходимо устанавливать только маховиком вверх.

При монтаже арматуры большой массы используют грузоподъемные приспособления (ручные рычажные лебедки, тали и др.). Строповку арматуры при подъеме выполняют только за корпус. Строповка за штурвалы, шпиндели, рычаги и другие детали арматуры не допускается.

Если при прокладке трубопровода встречаются стены, перегородки и перекрытия, то его пропускают через специальные гильзы, внутренний диаметр которых на 10-20 мм больше наружного диаметра трубопровода. Укладывают трубопроводы с уклоном в сторону водоразборных устройств. Резьба на трубах должна быть чистой и нарезана по длине на полвитка меньше, чем в арматуре.

При сборке труб на резьбе применяют муфты и контргайки. Для уплотнения резьбового соединения используют льняную прядь или асбестовый шнур, разделенный на отдельные пряди, суриковую замазку, приготовленную из свинцового сурика (2/3) и натуральной олифы (1/3). Намотку пряди ведут по направлению резьбы тонким и равномерным слоем.

Монтаж основных видов технологического оборудования

Насосы и насосные агрегаты. По принципу действия насосы и насосные агрегаты подразделяются на центробежные, шестеренные, поршневые и плунжерные. Их выпускают агрегированными с электродвигателями на общей чугунной плите 13 типоразмеров.

Насосы устанавливают на достаточно жестком основании с тем, чтобы при работе не было вибрации. Насосы и насосные агрегаты монтируют в соответствии с техническими условиями или инструкциями на монтаж данного типа насосов. Монтаж их заключается в установке на фундамент и выверке горизонтальности положения с точностью до 0,1 мм на 1 м длины. Отклонения от проектной высотной отметки не должны превышать ±10 мм. Положение насоса выверяют уровнем, укладываемым на обработанную поверхность фланца нагнетательного патрубка в двух взаимно перпендикулярных направлениях. Горизонтальность установки насосов регулируют с помощью плоских металлических подкладок или установочных винтов, размещаемых вблизи от анкерных болтов.

После выверки производят подливку плиты насоса бетонной смесью с заполнением анкерных колодцев. Ревизия насосов состоит в их промывке и сушке, осмотре, набивке сальников и проверке зазоров. При опробывании насосного агрегата следят за направлением вращения ротора, которое должно быть против часовой стрелки, если смотреть на него со стороны привода. Постепенно открывают задвижку на нагнетательном трубопроводе и следят за состоянием сальника, в нормальном состоянии он может слегка пропускать жидкость (15-20 капель в минуту). При опробовании шестеренного насоса проверяют направление вращения вала относительно всасывающего и нагнетательного патрубков. Всасывающий патрубок должен быть расположен с той стороны, где зубья шестерен выходят из зацепления. Шестеренные насосы испытывают под нагрузкой на воде. Перед пуском поршневого насоса проверяют наличие масла по уровню маслоуказателя и при необходимости доливают его, проверяют набивку сальников плунжеров. Проворачивают вручную коленчатый вал, оценивают плавность хода и отсутствия заеданий. При пуске электродвигателя проверяют вращение вала, которое должно быть по часовой стрелке, если смотреть со стороны шкива. Индивидуальное испытание насоса производят на воде, предварительно подав ее для охлаждения плунжеров.

Воздушные компрессоры и компрессорные агрегаты. Для получения сжатого воздуха, необходимого для работы многих установок, применяют воздушные компрессоры.

Монтаж компрессорной установки начинают с установки рамы-ресивера, на которой затем располагают компрессор и электродвигатель. Соосность маховика компрессора и полумуфты электродвигателя проверяют по равенству зазоров в четырех точках, а также с помощью контрольной линейки и специального приспособления. Контрольную линейку укладывают сверху и сбоку полумуфт и, регулируя положение электродвигателя, добиваются, чтобы она плотно прилегала к боковым и наружным цилиндрическим поверхностям полумуфт. Приспособление состоит из хомутов, на одном из которых размещен кронштейн с двумя болтами, а на другом - обработанная квадратная головка. Зазоры между болтами и квадратной головкой должны составлять 1-2 мм. Измерения проводят в четырех точках по окружности полумуфт. Для обеспечения соосности валов компрессора и электродвигателя зазоры, измеренные щупом в четырех точках, должны быть равны. Допустимый перекос валов для эластичных муфт составляет 0,1 мм при диаметре полумуфт до 300 мм.

Электродвигатель после выверки окончательно закрепляют на раме. Затем на нее устанавливают и закрепляют промежуточный воздухоохладитель (холодильник), а также предохранительный клапан второй ступени. Пуск компрессора (компрессорной установки) осуществляют после выполнения ревизии. Продолжительность испытания вхолостую 1-1,5 ч.

Вентиляторы и воздуходувные машины. Монтаж центробежных и осевых вентиляторов заключается в установке на фундамент или виброизолирующие опоры с выверкой горизонтальности вала и крепления. Допустимое отклонение от горизонтальности по оси вала составляет 0,1 мм на 1 м длины вала.

Воздуходувные машины устанавливают на первых этажах зданий на фундаментах, междуэтажных перекрытиях - на виброизолирующих опорах. Технология монтажа воздуходувной машины на опорах предусматривает разметку основания с расчисткой опорных поверхностей для виброизолирующих опор; установку плит под опоры; подъем машины на высоту с установкой опор под раму машины; выверку горизонтальности машины с помощью регулирующих болтов по уровню (допустимое отклонение не более 0,2 мм на 1 м), валов машины и электродвигателя; присоединение масло-, водо-, и воздухопроводов; установку задвижек на нагнетательном и всасывающем воздухопроводах; индивидуальное испытание на холостом ходу. Перед пуском машины подшипники промывают уайт-спиритом и продувают сжатым воздухом, смазывают соответствующим смазочным материалом.

Воздуходувные машины поступают сагрегированными с электродвигателем на общей чугунной плите или сварной раме. Их проверяют проворачиванием от руки ротора машины и электродвигателя (вращение должно быть свободным). Пробный пуск машины ведут при закрытых задвижках на нагнетании и всасывании. Затем открывают полностью задвижку на всасывании, а задвижкой на нагнетании устанавливают требуемый режим работы, не допуская перегрузки электродвигателя.

Сепараторы являются быстроходными машинами, у которых частота вращения веретена с тарелками достигает 5500-5600 мин-1, поэтому их монтаж выполняют с особой тщательностью, соблюдая требования, приведенные в инструкции предприятия-изготовителя. В комплект поставки сепаратора входит ключ для большого затяжного кольца. Сепаратор устанавливают на фундамент и крепят фундаментными болтами с использованием резиновых прокладок-амортизаторов, поставляемых с сепаратором. Если фундамент под сепаратор выполнен с колодцами для анкерных болтов, то последние располагают по шаблону или устанавливают вместе с сепаратором и заливают колодцы с болтами цементным раствором состава 1:3. Монтаж сепаратора продолжают после затвердевания подливки до 60% проектной прочности. Сепаратор устанавливают на фундамент так, чтобы веретено находилось строго в вертикальном положении, а фундаментные болты не касались стенок отверстий в лапах станины.

При установке сепаратора на перекрытии с креплением сквозными анкерными болтами резиновые прокладки помещают с двух сторон (под лапами станины и под головки болтов под перекрытием). При поставке сепараторов с резиновыми амортизаторами, вложенными в обечайки, на фундаментные болты сначала надевают донышком вниз обечайки, а затем вкладывают амортизаторы и закрепляют их колпачком.

Положение сепаратора выверяют по уровню и линейке, которые укладывают на верхнюю обработанную кромку чаши машины в двух взаимно перпендикулярных плоскостях при снятых крышке и барабане сепаратора. Уровень устанавливают сначала по оси сепаратора, совпадающей с осью электродвигателя, а затем по второй, перпендикулярной оси. Отклонение от горизонтальности в обоих направлениях должно быть не более 0,02-0,05 мм на 1 м диаметра чаши сепаратора. Положение сепаратора регулируют тонкими кольцевыми жестяными прокладками, которые размещают под лапами станины между фундаментом и амортизатором.

После выверки сепаратора по уровню на фундаментные болты под гайки с шайбами устанавливают резиновые прокладки и затягивают гайки, которыми закрепляют сепаратор на фундаменте. Гайки на фундаментных болтах следует затягивать равномерно и плавно. После затяжки гаек и установки контргаек сепаратор должен быть плотно прижат к фундаменту, но стоять на нем «мягко», чтобы резиновые прокладки не потеряли эластичность. Высота резиновых амортизаторов под лапами сепаратора должна уменьшиться не более чем на 20% от первоначальной. После установки и закрепления сепаратора проводят его ревизию. Подключают к сепаратору продуктопроводы, которые монтируют так, чтобы их масса не передавалась на сепаратор.

Испытание сепаратора на холостом ходу проводят при вывернутых стопорных винтах и обжатых тормозных колодках. В начале испытания (период разгона) вибрация сепаратора и нагрев фрикционных муфт (в отдельных случаях до дымления) считаются допустимыми. Требуемую частоту вращения сепаратор должен набрать в течение 5-6 мин после пуска, при этом вибрация должна прекратиться. Сепаратор испытывают вхолостую в течение 1 ч.

Ковшовые ленточные элеваторы (нории). Широкое применение нории нашли для вертикального перемещения сыпучих грузов на хлебозаводах, кондитерских и макаронных фабриках, маслопе-рерабатывающих и других предприятиях пищевой промышленности.

Нория поступает в монтаж отдельными узлами: башмак, головка, гладкие трубы, трубы со смотровым и натяжным люками, прорезиненная тканевая лента, ковши, элеваторные болты с гайками и шайбами, электродвигатель, редуктор, полумуфты. Перед монтажом нории на площадке для укрупнительной сборки оборудования проводят сборку привода с центровкой электродвигателя и редуктора, сборку норийных труб в блоки длиной 4-6 м и крепление ковшей на ленте. Норийные трубы собирают на болтах М8-М10 с постановкой во фланцевых соединениях прокладок из картона толщиной 2-2,5 мм, пропитанного суриком. Отклонение от прямолинейности не должно превышать 0,002 м длины одной трубы. Сборка труб сдвоенных норий отличается тем, что соединительные замки во внутренних перегородках следует отцентрировать по направлению движения ветвей. Во избежание вытягивания ленты во время работы и многократной ее перешивки ленту предварительно вытягивают в течение двух-трех суток. Ее перекидывают через барабан и за счет натяжения создают в ней напряжение, равное 3-3,5 МПа, при этом проверяют параллельность кромок. После вытяжки в ленте по шаблону сверлят электросверлильной машиной или пробивают просечкой отверстия под болты для крепления ковшей. Для надежности ковши крепят элеваторными болтами.

Монтаж нории начинают с разметки осей и проверки основания для установки башмака и головки. Правильность размещения отверстий в междуэтажных перекрытиях для прохода норийных труб и их установки проверяют с помощью проволочных струн-отвесов (допустимое смещение ±5 мм). Монтаж нории при поточно-совмещенном способе производства работ (снизу вверх) начинают с установки башмака на основании.

После установки звеньев труб на прокладках в точном соответствии с инструкцией к фланцам последних звеньев подсоединяют головку нории и крепят ее. Отвесами проверяют правильность установки головки и башмака по приводному и натяжному барабанам, а уровнем - горизонтальность. Струны отвесов должны касаться внешних кромок фланцев труб и проходить по средней части их смежных плоскостей. Затем приступают к монтажу привода. После проверки вертикальности установленных звеньев труб до сдачи в подливку их раскрепляют деревянными клиньями в отверстиях перекрытий. Для контроля вертикальности смонтированной нории присутствие представителя монтажной организации во время бетонирования норийных труб в междуэтажных железобетонных перекрытиях обязательно.

При монтаже нории (снизу вверх) на постамент головки укладывают шаблон, соответствующий расположению норийных труб, к нему прикрепляют проволочные струны-отвесы. На установленном башмаке закрепляют металлические планки, к ним присоединяют струны или, оставляя планки внизу незакрепленными, натягивают струны.

С помощью грузоподъемных средств на башмаке размещают нижний блок норийных труб, а затем проводят дальнейшее наращивание блоков. При последовательной сборке труб контролируют вертикальность и взаимную параллельность ветвей по четырем стальным проволокам-струнам (по две на каждую ветвь). По касанию кромок фланцев со струнами контролируют вертикальность норийных труб. Вместо верхнего шаблона устанавливают головку нории и ее привод. Сняв верхний кожух головки, с помощью отвесов проверяют нахождение осей горизонтально расположенных верхнего и нижнего барабанов в одной вертикальной плоскости.

Ленту с прикрепленными к ней ковшами поднимают тросом с помощью лебедки через натяжной люк по норийным трубам, перебрасывают через барабан головки и опускают до барабанов башмака, затем вытягивают приклеенной к ленте веревкой до натяжного люка. Концы ленты стягивают приспособлением и сшивают. Нории обкатывают на холостом ходу с включенным электродвигателем в течение 2-3 ч. Во время испытания устраняют сбегание ленты и задевание ее и ковшей за стенки норийных труб, головки и башмака.

Винтовые конвейеры (шнеки). На пищевых предприятиях для перемещения россыпью сыпучих продуктов (муки, сахара, какао-бобов и др.) в горизонтальном направлении или с подъемом до 30° используют винтовые конвейеры. В зависимости от расположения витков на валу шнеки выпускают правыми и левыми, под правыми подразумевают шнек, в котором продукт движется к наблюдателю при вращении винта по часовой стрелки, под левыми - при вращении винта против часовой стрелки.

Шнеки небольшой длины поступают в монтаж в собранном виде, а поступающие в монтаж отдельными узлами предварительно собирают на площадке для укрупнительной сборки оборудования. Перед монтажом проверяют состояние узлов шнека, вмятины в звеньях желоба, устраняют погнутости винта.

Монтаж шнека начинают с разметки главной продольной оси и установки секции желоба со стороны привода. Фланцы отдельных звеньев желоба шнека с прокладками соединяют болтами, выверяют прямолинейность в горизонтальной плоскости по струне, в вертикальной - по уровню. После выверки установленного желоба шнека приступают к монтажу подвесных подшипников и звеньев вала со стороны привода. Секции вала соединяют болтами.

Ориентацию вала шнека при его монтаже проверяют уровнем или шаблоном, регулируя при этом с помощью прокладок высоту и горизонтальность установки выносных подшипников. Радиальный зазор между внутренними поверхностями желоба и винтом при диаметре шнека до 250 мм должен составлять 10 мм, более 250 мм - 15 мм.

Допускаются отклонение оси винта до 0,2 мм на 1 м или до 1 мм на 10 м длины, смещение осей секций желоба - до 0,5 мм и центров подшипников - до 0,3 мм, радиальное биение вала винта - ±0,2 мм, а наружной кромки винта - ±1,5 мм; в нереверсивных конвейерах уступы на стыках секций желобов - до 0,5 мм по ходу материала, а в реверсивных их не должно быть, осевое смещение винта при работе до 1,5 мм, что обеспечивается при установке подвесных подшипников.

Затем монтируют привод вращения шнека и прокручивают его вручную. До начала испытания заливают масло в редуктор, смазывают выносные подшипники и проверяют надежность крепления шнека и привода. Если при прокручивании шнека вручную не наблюдается задевания перьев за стенки желоба, а радиальное и осевое биение вала не превышает соответственно 0,3 мм и 0,0001 длины шнека, то приступают к прокручиванию шнека с приводом от электродвигателя. Опробование шнека на холостом ходу проводят при установленных ограждениях привода и верхних крышках в течение 2 ч.

Ленточные и цепные транспортеры. Для перемещения сыпучих грузов россыпью на пищевых предприятиях применяют ленточные и цепные транспортеры с погруженными скребками, для перемещения сыпучих грузов в затаренном виде - ленточные транспортеры, тарных и штучных грузов - цепные и пластинчатые.

Ленточные транспортеры длиной до 5 м обычно поступают в монтаж полностью в собранном виде, более длинные - отдельными сборочными единицами. Ленточные транспортеры относят к нестандартизированному оборудованию, их может изготовить монтажная организация. Изготовление станин, сборку транспортеров с приводами производят в мастерских монтажных заготовок монтажной организации.

Технология монтажа ленточного транспортера предусматривает подачу к месту установки основных сборочных единиц (приводной и натяжной станций, секций рамы транспортера, поддерживающих роликов, ленты).

Новую ленту, если она хранилась при отрицательной температуре, выдерживают в течение суток при температуре не ниже +5°С. Затем ее подвергают предварительной вытяжке в течение двух-трех суток, создавая при этом натяжение в сечении ленты 3-3,5 МПа. Для этого ленту перекидывают через барабан, установленный на необходимой высоте, и подвешивают к концам ленты соответствующий груз. В ходе вытяжки проверяют параллельность кромок. Возникающий перекос устраняют перемещением груза с вытянутой стороны ленты на середину. После вытяжки ленту сматывают в рулон или наматывают на специальный барабан и доставляют к месту монтажа. Сборку секций рамы транспортера выполняют на специально заготовленном кондукторе для обеспечения прямоугольное™, прямолинейности, избежания скручиваний. Если секции поставляют в собранном виде, то на этом кондукторе проверяют их отклонение от формы. Проводят разметку продольной оси транспортера. Устанавливают приводную станцию. Выверяют горизонтальность оси приводного барабана, ее перпендикулярность продольной оси конвейера. Допустимое отклонение от горизонтальности 0,2 мм на 1 м длины барабана. Электродвигатель привода транспортера монтируют по выверенному валу приводного барабана. Закрепляют приводную станцию на фундаменте. Устанавливают последовательно секции рамы транспортера. С помощью прокладок выставляют их в проектное положение и временно скрепляют болтами. Выполняют монтаж натяжной станции. Проверяют горизонтальность оси натяжного барабана и ее параллельность оси приводного барабана. Выверяют положение всей конструкции. Допустимое отклонение продольной оси ленточного транспортера от проектного положения 1 мм на 10 м длины транспортера. После этого крепят раму секций натяжной станции к фундаменту и сваривают секции. Устанавливают роликоопоры, смещение середины от продольной оси транспортера не должно превышать 1 мм, а роликоопор по высоте - ±1 мм. Проверяют горизонтальность оси роликоопор и их перпендикулярность продольной оси. Для улучшения центрирования ленты каждую пятую-шестую роликоопору устанавливают с наклоном на 2-3° по ходу ленты. С этой же целью могут использоваться и самоустанавливающиеся роликоопоры, которые монтируют чуть выше остальных.

На элеваторах и складах для зерна используют транспортеры с разгрузочными тележками. При установке тележки обеспечивают горизонтальность барабанов и проверяют шаблоном ширину колеи (отклонение до 2 мм). Допустимая несимметричность относительно оси транспортера составляет 2 мм. Отклонение высоты левого и правого путей до 1 мм, зазор в стыке до 2 мм, разность уровней в стыке рельсов до 0,3 мм.

Выполняют монтаж ленты. Рулон с лентой устанавливают на козлы. При этом следят, чтобы толстая (рабочая) резиновая обкладка ленты была обращена наружу. Затягивают ленту с помощью лебедки. Смещают натяжной барабан в сторону приводного до упора и стягивают концы ленты до совмещения внахлестку на необходимую длину. Проводят стыковку ленты. Иногда сначала выполняют временную стыковку ленты на 1-1,5 месяца, так как в этот период ленты вытягиваются наиболее интенсивно. Но чаще стыкуют концы ленты постоянно. При выборе метода соединения конвейерных лент следует учитывать, что прочность вулканизированного, крючкового, планчатого (на болтах) соединений составляет соответственно 0,9; 0,6; 0,45 от прочности ленты.

Натягивают ленту перемещением барабана натяжной станции. Прокручивают привод вручную, затем 2-3 раза - электродвигателем. Если при этом лента смещается более чем на 25 мм от середины барабана, то устраняют отклонения от горизонтальности и параллельности осей барабанов, а также возможное осевое смещение барабанов по валу, неравномерную вытяжку ленты, перекос роликоопор.

Выполняют монтаж загрузочного устройства. Загрузочный лоток монтируют симметрично относительно продольной оси, так как односторонняя загрузка ленты вызывает ее сход в сторону. Металлические части лотка не должны касаться ленты. Для исключения просыпи груза к нижней части лотка крепятся прорезиненные накладки. Нередко возникает необходимость криволинейного транспортирования с применением ленточных конвейеров. Это объясняется тем, что прием груза после конвейера производится выше горизонтального участка. Кривая линия провисания ленты, образованная действием силы тяжести ленты и груза, является параболой. Поэтому роликовые опоры следует ставить, строго ориентируясь на обеспечение линии провисания. В случае, если они будут установлены выше или ниже, груз будет рассыпаться.

В зависимости от расположения опор ленты при постоянном ее натяжении возможны случаи, когда опора расположена на параболе и совпадает с ее низшей точкой или расположена выше нее - слева или справа. Расположение опоры левее низшей точки потребует некоторого снижения высоты расположения последующих роликоопор. Это неприемлемо по конструктивным соображениям. При расположении опоры правее низшей точки часть траектории, предшествующая опоре О2 (от опоры О2 до следующей роликоопоры), будет стремиться расположиться по параболической кривой, и лента будет провисать. С учетом этого наиболее приемлемо расположение опоры в низшей точке параболы. В этом случае стрела провисания h, равная разности высот расположения опор, будет определяться как

где q - линейная плотность (погонная масса) ленты и груза, кг/м;

L - расстояние (пролет) между опорами, м;

F - натяжение ленты, Н.

Натяжение ленты определяют на основе метода обхода по контуру или по несущей способности ленты:

где [Кр] - допускаемая линейная прочность одной прокладки ленты на разрыв, Н/м;

В - ширина ленты, м;

Z - число прокладок ленты;

[S] = 9-11 - запас прочности ленты.

Линейную плотность находят как

q = qл + qг,

где qл - погонная масса ленты, кг/м;

 - погонная масса груза, кг/м;

П - производительность транспортера, кг/с;

V - скорость транспортера, м/с.

Расстояние между роликоопорами при ширине ленты 400-1200 мм рекомендуется принимать в пределах Lp = 1-1,5 м. Учитывая, что угол наклонного (криволинейного) участка конвейера незначительный, для удобства монтажа можно принять, что проекция расстояния между роликоопорами равна расстоянию между ними. Таким образом, определив значение Lp, рассчитывается необходимое h.

Склеивание ленты является наиболее трудоемкой и ответственной операцией. Стык склеивают непосредственно на транспортере. На его раму под ленту при снятых роликоопорах устанавливают деревянный щит, который шире рамы на 0,2-0,3 м и на 1 м длиннее стыка. Зажимы стяжного приспособления устанавливают строго перпендикулярно продольной оси ленты. После этого концы ленты стягивают внахлестку на всю длину стыка. Стыкуемые концы накладывают друг на друга и проверяют параллельность кромок. Для обеспечения одинаковой прочности стыкового соединения и самой ленты, а также для того, чтобы стык плавно набегал на ролики и барабаны, концы ленты отрезают наискось. Угол скоса 18°30' (катет в треугольнике равен 1/3 В). Затем подготавливают ступенчатый стык на обоих концах ленты, для этого размечают размеры средних ступенек длиной 250-300 мм. Крайние ступеньки делают больше остальных на 1/3. Ступеньку готовят следующим образом. Надрезают (поперек) по линии последней степени до первой прокладки резиновую обкладку и отверткой отслаивают ее немного от каркаса. Затем обкладку надрезают вдоль полосами по 25-30 мм и открывают клещами. Далее надрезают прокладку по линии границы другой ступени так, чтобы не повредить следующую прокладку. После этого подрезают прокладку полосами на 25-30 мм и отрывают полосы. Резиновые обкладки ленты на обеих ее сторонах срезают на скос. Стыкуемые поверхности аккуратно зачищают абразивным кругом или металлической щеткой, протирают бензином и сушат 15 мин. На стыкуемые поверхности кистью наносят клей и сушат 20-30 мин, затем повторно наносят клей и сушат 10-15 мин. На горизонтальные поверхности стыка накладывают куски каландрованной резины толщиной 0,5 мм, к вертикальным поверхностям прикатывают полоски каландрованной резины шириной 3-5 мм и толщиной 1,5 мм. Накладывают стыки один на другой, прикатывают их роликом, прокалывают шилом для выхода остатков воздуха. На оба торца накладывают брекер шириной 100 мм, а на него - резиновую заготовку толщиной на 1,5-2 мм больше резиновой обкладки.

Устанавливают с обеих сторон ленты пресс-вулканизатор, стягивают ленту до давления в стыке не менее 1 МПа. Вулканизацию проводят при температуре 150±2°С. Продолжительность вулканизации (мин) определяется как

t = 5×Z,

где Z - число прокладок ленты.

Отсчет времени начинают с момента достижения рабочей температуры. Пуск ленты возможен только после ее охлаждения до 30°С.

Цепной транспортер с погруженными скребками поступает в монтаж отдельными сборочными единицами: приводная станция, натяжная станция с выпускным патрубком и датчиком уровня, секции проходные и разгрузочные (длиной до 2,1 м) с направляющими для ветвей цепи, разгрузочные секции с круглыми смотровыми окнами, очистительными скребками, звенья тяговой скребковой цепи длиной до 3 м.

До установки транспортера в проектное положение производят укрупнительную сборку коробов и цепей. Сборку коробов осуществляют в соответствии с инструкцией завода-изготовителя на резиновых или картонных прокладках толщиной 2-2,5 мм, пропитанных суриком. При сборке цепей следят за тем, чтобы зазоры в шарнирах между валиком и втулкой были не более 0,25 мм, между втулкой и роликом - 1 мм. Подвижность шарнирных соединений цепи проверяют вручную, поворачивая звенья, при этом валики и втулки пластинчатой цепи должны быть запрессованы в отверстия пластин с гарантированным натягом по цилиндрическим поверхностям.

Монтаж укрупненных блоков включает в себя их перемещение подъемно-транспортными средствами к проектной отметке, разметку монтажных осей, монтаж приводной станции с ориентацией по продольной монтажной оси. После выверки горизонтальности и вертикальности приводной станции ее закрепляют фундаментными болтами к перекрытию (или подвешивают к потолку). Проводят последовательную, с уступами не более 1 мм, сборку блоков с подводом под них жестких и прочных опор или подвесок, присоединение после выверки горизонтальности блоков и установки направляющих для цепи в одной плоскости (допустимые отклонения составляют 1 мм) натяжной станции (допустимое отклонение от продольной оси 1 мм на 10 м длины транспортера), укладку тяговой скребковой цепи на звездочку приводной станции, вытягивание ее по верхним направляющим путем вращения вручную быстроходного вала редуктора, вытягивание после поворота цепи на натяжной звездочке по нижним направляющим, соединение концов цепи и регулирование ее натяжения (провисание цепи на сходе с приводной звездочки должно быть не более 100-150 мм).

Валы звездочек должны быть горизонтальны, параллельны между собой и перпендикулярны продольной оси, а средние плоскости звездочек - находиться в одной вертикальной плоскости. Шаг зубьев звездочек приводной и натяжной станций должен соответствовать шагу тяговой цепи.

При опробовании транспортера вхолостую в течение 2-3 ч он должен работать плавно, без стука и вибраций. Тяговая цепь при движении не должна касаться стенок. Редуктор привода не должен нагреваться до температуры выше 60°С. Нормально натянутая цепь при работе нагруженного транспортера должна двигаться без толчков и колебаний, плавно переходить со съемника на первую верхнюю направляющую, касаясь ее вблизи отогнутого конца и провисая не более чем на 20-30 мм.

Цепной транспортер для ящиков и корзин поступает в монтаж отдельными сборочными единицами. Установку секций транспортера производят на чистом полу, приводной станции - на фундаменте или чистом полу с креплением к нему болтами. Перед монтажом транспортера проводят разметку осей. Число осей должно соответствовать числу прямолинейных участков транспортера. Вначале собирают прямые секции. На выставленные опоры размещают направляющие цепи и регулируют опорные винты, устанавливая их в среднее положение. Затем, ориентируясь на размеченные оси, предварительно располагают секции и привод.

Выверяют положение одной из концевых секций транспортера, проверяя ее положение по отношению к смежному оборудованию и размеченной оси, далее последовательно собирают все остальные секции. При этом концевые секции и привод устанавливают на фундаменты, а прямые секции - непосредственно на чистый пол.

После предварительной установки транспортера окончательно выверяют и закрепляют секции в той последовательности, в которой их собирали предварительно. Фундаментные болты выверенных концевых секций заливают бетоном и сразу производят подливку фундаментов до проектной отметки. Окончательную выверку привода транспортера производят после затвердевания до 70% проектной прочности подливки фундаментов концевых секций транспортера. Привод поставляют для установки с правой или с левой стороны транспортера. При выверке привода обеспечивают его установку в строго горизонтальном положении по уровню, укладываемому в двух взаимно перпендикулярных плоскостях на верхнюю поверхность рамы, и совмещение звездочки на ведущем валу редуктора привода со звездочкой на приводном валу транспортера. При этом необходимо обеспечить соответствие межцентрового расстояния звездочек расстоянию, указанному в документации на транспортер.

При монтаже транспортеров допускаются следующие отклонения (мм):

вертикальность стоек каркаса                                                                                         3

разность высот головок направляющих в поперечном направлении                          1

отклонение верха направляющих от проектной отметки                                          ± 2

совпадение элементов профиля звездочек в поперечном

направлении                                                                                                                       2

После выверки привода его раму приваривают к трубам концевой секции и подливают фундамент, одновременно заполняя бетоном колодцы с фундаментными болтами. После затвердевания подливки всех фундаментов до проектной твердости и устройства чистых полов в помещении с транспортером последний испытывают на холостом ходу. Перед испытаниями проверяют прочность болтовых соединений на всех секциях, проводят контрольную проверку правильности сборки транспортера и регулируют при необходимости положение стоек прямых секций с помощью регулировочных винтов, приваривают перила к стойкам, устанавливают на место грузовые цепи (обе цепи прямых транспортеров должны иметь одинаковую длину, т.е. число звеньев, у радиальных транспортеров обеспечивают одинаковое провисание холостых ветвей), проверяют точность соединения валов электродвигателя и редуктора привода, устанавливают на место втулочно-роликовую цепь привода транспортера, удаляют противокоррозионные покрытия, смазывают все трущиеся поверхности. Проверяют отсутствие посторонних предметов между вращающимися частями и кратковременно пускают транспортер. При этом контролируют правильность направления движения грузовых цепей транспортера. Продолжительность обкатки транспортера на холостом ходу составляет 4 ч.

Изготовление и монтаж металлоконструкций и нестандартизированного оборудования

Металлоконструкции и нестандартизированное оборудование изготовляют на специализированных заводах монтажных заготовок и металлоконструкций, на производственной базе монтажных организаций или в ремонтно-механических цехах перерабатывающих предприятий.

Технология изготовления металлоконструкций и нестандартизированного оборудования включает в себя заготовительные операции, сборочные, сварочные и окрасочные работы. Заготовительные операции - изготовление шаблонов и разметка, резка и обработка кромок заготовок, гибка и вальцовка, штамповка и др.

Деформацию листовой стали в холодном состоянии выполняют на вальцах и прессах, разметку металла - с помощью шаблонов из фанеры, картона и т.п. и рулеток, обеспечивающих требуемую точность и экономное расходование металлопроката с припусками на усадку от сварки, которые указаны на чертежах.

Режут детали ножницами, дисковыми пилами, углошлифовальными машинами, а также автоматами и полуавтоматами для кислородной резки. Применяют также ручную кислородную резку. Детали не должны иметь неровностей, превышающих 1 мм после ручной кислородной резки и 0,3 мм после машинной кислородной и плазменно-дуговой. Кромки деталей из углеродистой стали зачищают. При обработке абразивным кругом следы зачистки должны быть направлены вдоль кромок.

Отверстия под болты изготовляют прошивкой или сверлением. Сверление монтажных отверстий производят после окончания сварки элементов.

При гибке деталей из углеродистой стали на кромкогибочных прессах внутренние радиусы закругления должны быть не менее 1,2 толщины стали для конструкций, воспринимающих статическую нагрузку, и 2,5 толщины для конструкций, воспринимающих динамическую нагрузку, а из низколегированной стали - на 50% больше, чем для углеродистой. При сборке металлоконструкций используют кондукторы и шаблоны. Сборку выполняют из деталей и укрупненных элементов, очищенных от заусенцев, грязи, масла, ржавчины, влаги, льда и снега. Прихватки для соединения собираемых деталей должны размещаться в местах расположения сварных швов. Длина прихваток должна составлять не менее 50 мм, а расстояние между ними - не более 500 мм.

Сборочные прихватки конструкций выполняют с применением сварочных материалов тех же марок, что и основные швы сварных соединений. Металлоконструкции сваривают преимущественно высокопроизводительными механизированными способами (автоматической и полуавтоматической сваркой под слоем флюса, в среде защитных газов, порошковой проволокой и др.). Способ сварки определяется характером конструкций и, как правило, указывается в документации. Сварку конструкций выполняют электросварщики, имеющие удостоверения в соответствии с Правилами аттестации сварщиков.

Сварные швы по внешнему виду должны удовлетворять следующим основным требованиям: гладкая или равномерная поверхность и плавный переход к основному металлу; наличие наплавленного металла по всей длине шва, отсутствие трещин; допустимая глубина подрезов основного металла 0,5 мм при толщине стали от 4 до 10 мм и 1 мм при толщине стали свыше 10 мм. Все кратеры должны быть заварены.

Методы контроля сварных швов стальных конструкций приводятся в документации. При изготовлении всех типов конструкций систематически проверяют выполнение заданного технологического процесса сборки и сварки, наружный осмотр 100% швов с проверкой размеров, а также выборочный контроль швов ультразвуковой или другой дефектоскопией. Листовые конструкции (баки, бункера), швы которых должны быть герметичными, испытывают на плотность методом опрыскивания керосином или мыльной эмульсией при избыточном давлении или вакууме в резервуаре.

Допускаемые отклонения от заданных проектом действительных линейных размеров деталей и отправочных элементов конструкций регламентированы СНиП.

Подготовку к окраске, грунтование, окраску и маркировку металлоконструкций и нестандартизированного оборудования осуществляют перед отправкой на монтажную площадку при положительных температурах (не ниже плюс 5°С). Материалами для грунтовки обычно служат органосиликатные мастики, густотертые краски и олифа. Лакокрасочные покрытия наносят последовательно после проверки качества очистки стальных конструкций и грунтования ровными слоями без пропусков и подтеков. Изготовленные конструкции маркируют в соответствии с документацией. Изготовитель должен выдавать сертификаты на металлоконструкции.

Монтаж металлоконструкций производят в соответствии с проектом производства монтажных работ. При этом должны быть обеспечены устойчивость и неизменность смонтированной части конструкций на всех стадиях монтажа, устойчивость монтируемых элементов и их прочность при монтажных нагрузках, безопасность производства строительно-монтажных работ по совмещенному графику.

Обычно монтаж металлоконструкций выполняют параллельно с монтажом технологического оборудования. Основным методом производства работ является монтаж крупными блоками. Степень укрупнения определяется ППР.

В подготовительный период тщательно изучают техническую документацию, принимают фундаменты, опорные плиты и строительные конструкции по акту, проверяют комплектность металлоконструкций. Разбивочные оси, необходимые для монтажа металлоконструкций, наносят на поверхности фундаментов вне контура опоры конструкций. Допускаемые отклонения (±) от проектных размеров положения разбивочных осей оснований, фундаментов и других мест опирания конструкций при интервале размеров между осями до 9 м должны составлять 3 мм, от 9 до 15 м - 4, от 15 до 21 - 5, от 21 до 27 - 6, от 27 до 33 м - 7 мм.

Укрупнительную сборку монтируемых металлоконструкций перед их подъемом и установкой в проектное положение производят на площадках для укрупнительной сборки. При монтаже конструкции сборку монтажных соединений под сварку выполняют на прихватках. Число, размеры и длина прихваток в монтажных соединениях, воспринимающих монтажные нагрузки, определяют расчетом.

Длина прихваток в монтажных сварных соединениях, не воспринимающих монтажных нагрузок, должна быть не менее 10% длины проектных монтажных швов этого соединения, но не короче 50 мм. Сварные прихватки конструкций выполняют электродами тех же марок, какие используют при сварке конструкций.

Сварку и окончательную затяжку болтов производят только после проверки правильности положения установленных конструкций. Головки и гайки болтов должны плотно соприкасаться с плоскостями элементов конструкций и шайб. Под головки и гайки болтов нормальной и повышенной точности устанавливают круглые шайбы (не более двух под гайку и одной под головку болта), а в местах примыкания к наклонным плоскостям - косые шайбы. Под головки и гайки высокопрочных болтов подкладывают термически обработанные шайбы (по одной под каждую головку и гайку).

Качество затяжки болтов нормальной и повышенной точности проверяют путем обстукивания молотком (болт не должен дрожать или перемещаться), а плотность стяжки - цупом толщиной 0,3 мм, который не должен проходить вглубь более чем на 20 мм между соединенными деталями. При установке высокопрочных болтов крутящий момент, необходимый для натяжения болтов, определяют по формуле ( Н×см)

Mкp = kpd,

где k - коэффициент закручивания, устанавливаемый стандартами или ТУ на болты;

p - заданное усилие натяжения болта, указанное в чертежах, Н;

d - номинальный диаметр болта, см.

Натяжение болта обеспечивают затяжкой гайки динамометрическим ключом до расчетного крутящего момента.

Укрупненные элементы устанавливают в проектное положение при инструментальном контроле правильности установки конструкций. Окончательную выверку и закрепление конструкций производят по ходу монтажа каждой пространственно-жесткой секции сооружения.

Смонтированные стальные конструкции, бетонируемые в ходе производства последующих работ, подлежат промежуточной приемке с составлением актов на скрытые работы. При монтаже элементов стальных конструкций допускаемые отклонения не должны превышать следующих величин (мм):

Колонны и опоры

Отклонение отметки опорной поверхности колонн и опор

±5

Смещение осей колонн и опор относительно разбивочных осей (в нижнем сечении)

±5

Отклонение оси колонны и опоры от вертикали в верхнем сечении при высоте колонны:



до 15 м

15

более 15 м

0,001 высоты колонны или опоры, но не более 35

Стрела прогиба(кривизна) колонны

1/750 высоты колонны, но не более 15

Ригели, прогоны, пролетные строения транспортерных галерей

Отклонение отметок опорных узлов:



ригелей

±20

пролетных строений транспортерных галерей

±15

Стрела прогиба (кривизна) между точками закрепления участков сжатого пояса из плоскости ригеля или балки

1/750 величины закрепленного участка, но не более 15

Отклонение расстояний между прогонами

±5

1.4. Наладка и пуск технологического оборудования

Организационно-техническая подготовка

Различают два способа ведения пусконаладочных работ: подрядный и хозяйственный. При подрядном способе работы выполняет подрядная специализированная пусконаладочная организация, при хозяйственном - подразделение предприятия, которое в дальнейшем будет эксплуатировать объект. Более прогрессивным и эффективным считается подрядный способ.

На производство пусконаладочных работ заказчик заключает с пусконаладочной организацией договор в соответствии с Правилами о договорах подряда на капитальное строительство и пусконаладку. Подрядный договор заключается на основании проекта договора и особых условий к нему, составленных пусконаладочной организацией. Стоимость работ определяется на основании смет на ввод объекта в эксплуатацию. В договоре получают отражение вопросы обеспечения сырьем, вспомогательными материалами и другими ресурсами на период проведения индивидуального и комплексного опробования оборудования и систем под нагрузкой, а также имущественной ответственности сторон за нарушение договорных обязательств.

До начала пусконаладочных работ заказчик обязан:

• открыть финансирование;

• скомплектовать и передать для ознакомления пусконаладочной организации проектно-техническую документацию, включая паспорта и инструкции предприятий-изготовителей технологического оборудования;

• выполнить монтажные работы не менее чем на 80 %;

• представить акты готовности фундаментов к производству монтажных работ и проверки установки оборудования на фундаменты, освидетельствования скрытых работ, испытания сосудов и аппаратов, трубопроводов, машин и механизмов на холостом ходу;

  устранить дефекты строительно-монтажных работ и технологического оборудования.

При изучении проектно-сметной документации особое внимание обращают на расположение рабочих мест относительно оборудования, строительных конструкций в целях определения удобства обслуживания с соблюдением правил безопасности и промышленной санитарии. В процессе изучения документации оценивают недостатки и достоинства проекта, разрабатывают мероприятия по устранению выявленных упущений.

В период организационно-технической подготовки производства пусконаладочная организация разрабатывает проект производства работ, включающий в себя следующее:

• ведомость работ по цехам и отделениям;

• последовательность и технологию производства работ с указанием продолжительности опробования оборудования вхолостую и под нагрузкой;

• график производства работ;

• потребность в материалах, инструменте, приспособлениях, контрольно-измерительных приборах;

• проверочные расчеты;

• ведомости дефектов и недоделок, допущенных предприятиями-изготовителями, проектными институтами, монтажными организациями;

• мероприятия по безопасному производству работ и пожарной безопасности.

Кроме того, разрабатывают программу комплексного опробования оборудования и инженерных систем под нагрузкой. Все это согласовывается с генподрядчиком, заказчиком и субподрядными монтажными организациями, участвующими в комплексном опробовании оборудования.

Заказчик на время работы передает пусконаладочной организации специальные инструменты и приспособления, обеспечивает ее сырьем, вспомогательными материалами и топливно-энергетическими ресурсами в соответствии с потребностью, определенной на основании отраслевых правил приемки в эксплуатацию построенных предприятий, цехов и производств.

Технология пусконаладочных работ

Технология пусконаладочных работ включает в себя следующие этапы:

• ревизия технологического оборудования;

• испытание на холостом ходу;

• испытание и наладка под нагрузкой;

• комплексное опробование оборудования под нагрузкой;

• освоение проектных мощностей.

Ревизия технологического оборудования проводится заказчиком с целью выявления и устранения дефектов. Ее объем зависит от сложности оборудования, срока и условий его хранения.

К началу испытания на холостом ходу должны быть смонтированы следующие системы: смазочная, гидравлики, пневматики, охлаждения, управления и контроля, электрооборудования, защитного заземления, автоматики, противопожарной защиты, а также коммуникации для подвода воды, газа, сжатого воздуха и т. д.

При подготовке к испытаниям проверяют качество выполнения монтажных работ: точность установки оборудования; наличие ограждений, обеспечивающих безопасную работу, смазочного материала в редукторах и других сборочных единицах; затяжку резьбовых соединений и др. Кратковременным включением электродвигателя в работу проверяют направление вращения его вала и при необходимости изменяют на обратное, поменяв местами две фазы подключения электродвигателя. Натяжение ремней регулируют винтами или натяжными роликами.

Индивидуальное опробование оборудования проводят вхолостую и под нагрузкой. При испытании вхолостую обкатку машин начинают при малой частоте вращения валов и постоянно увеличивают ее до нормальной. При этом оборудование должно работать без стука, чрезмерного шума и вибраций, а все системы - бесперебойно и надежно. Нагрев корпусов подшипников допускается не более 70°С, кроме случаев, оговоренных в технических условиях завода-изготовителя. Дефекты, обнаруженные во время испытания, устраняют при остановленных электродвигателях, затем проводят повторное испытание.

Первые пуски непродолжительны - 5-10 мин, продолжительность дальнейшей обкатки на холостом ходу при нормальной работе первого пуска составляет 1-8 ч в зависимости от сложности оборудования. Обкатку холодильных компрессоров подразделяют на следующие режимы: первый - 3-5 мин, второй - 20-30 мин, третий - 6 ч, четвертый - 12 ч. После третьего периода обкатки полностью меняют масло.

При испытании под нагрузкой выполняют отдельные пуски оборудования, в процессе которых постепенно повышают производительность, мощность, давление и т.п. и контролируют те же параметры, что и при испытании вхолостую, кроме того, определяют вибрацию отдельных сборочных единиц и машин в целом. После испытания под нагрузкой проверяют затяжку гаек фундаментных болтов.

При испытаниях присутствуют представители монтажной организации и заказчика, которые по завершении испытаний подписывают акт приемки оборудования для комплексного опробования. После подписания акта за сохранность оборудования отвечает заказчик.

Комплексное опробование также проводят сначала на холостом ходу, а затем всю технологическую линию переводят на работу под нагрузкой с последующим выводом на устойчивый технологический режим, предусмотренный проектом и обеспечивающий выпуск продукции в установленном объеме.

После доведения оборудования до проектных технологических режимов, получения стандартной по сортности и качеству продукции, ликвидации неисправностей и получения обслуживающим персоналом необходимых производственных навыков отдельные агрегаты и линии испытывают на максимальной производительности. Результаты оформляют соответствующими актами, а оборудование передают заказчику в промышленную эксплуатацию.

Завершением пусконаладочных работ является передача заказчику отчетной технологической документации, оформленной в виде технического отчета, и разработанных рекомендаций по обеспечению бесперебойной работы оборудования и достижению оптимальных режимов его эксплуатации.

1.5. Охрана труда при монтаже и наладке оборудования

Общие положения по охране труда

Охрана труда - система сохранения жизни и здоровья работников в процессе трудовой деятельности, включая правовые, социально-экономические, организационно-технические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и другие мероприятия.

Условия труда - совокупность факторов производственной сферы и трудового процесса, оказывающих влияние на работоспособность и здоровье работника. Обеспечение сохранения жизни и здоровья работников - одно из главных направлений государственной политики.

Единство требований по охране труда для организаций всех форм собственности независимо от сферы хозяйственной деятельности регламентирует Закон Российской Федерации от 17.06.1999 г. «Об основах охраны труда в Российской Федерации» в редакции Федерального закона от 20.05.2002 г. № 53-ФЗ.

В любой организации работа по охране труда ведется по следующим направлениям:

• законодательство в области охраны труда;

• основы техники безопасности;

• гигиена труда и производственная санитария;

  обязательное социальное страхование от несчастных случаев на производстве и профессиональных заболеваний;

• сертификация рабочих мест по охране труда.

Каждая организация должна иметь сертификат безопасности - документ, удостоверяющий соответствие проводимых работ по охране труда установленным государственным нормативным требованиям охраны труда, содержащихся в нормативных правовых актах (табл. 1.26). При производстве монтажных и пусконаладочных работ - это, в первую очередь, требования СНиП 12-03-2001 «Безопасность труда в строительстве. Ч.1. ПОТ РМ 020-2001 «Межотраслевые правила по охране труда при электро- и газосварочных работах», ГОСТ 12.3.003 ССБТ «Работы электросварочные», ГОСТ 12.3.009 ССБТ «Работы погрузочно-разгрузочные», РД 10-33-93 «Стропы грузовые общего назначения», ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов», а также инструкции по монтажу, наладке и эксплуатации предприятий-изготовителей технологического оборудования.

1.26. Перечень видов нормативных правовых актов, содержащих государственные и нормативные требования по охране труда в Российской Федерации

Наименование нормативного правового акта

Органы, утверждающие нормативные правовые акты

полное

сокращенное

1

2

3

Государственные стандарты системы стандартов безопасности труда

ГОСТ Р ССБТ (ГОСТ ССБТ)

Госстандарт России, Минстрой России, федеральные органы исполнительной власти

Санитарные правила

СП

Минздрав России

Санитарные нормы

СП

Минздрав России

Гигиенические нормативы

ГН

Минздрав России

Санитарные правила и нормы

СанПиН

Минздрав России

Строительные нормы и правила

СНиП

Госстрой России

Правила безопасности

ПБ

Госгортехнадзор России

Правила устройства и безопасной эксплуатации

ПУБЭ

Госгортехнадзор России

Правила по охране труда межотраслевые

ПОТ РМ

Минтруд России

Правила по охране труда отраслевые

ПОТ РО

Федеральные органы исполнительной власти

Инструкции по безопасности

ИБ

Госгортехнадзор России

Межотраслевые типовые инструкции по охране труда

ТИРМ

Минтруд России

Отраслевые типовые инструкции ТИ РО по охране труда

Федеральные органы исполнительной власти



Межотраслевые и отраслевые организационно-методические документы (положения, методические указания, рекомендации)





Юридическую и моральную ответственность за жизнь, здоровье и благополучие работников с момента их зачисления в штат несет руководитель организации (работодатель), который в процессе трудовой деятельности должен обеспечивать проведение аттестации рабочих мест с последующей сертификацией работ по охране труда в организации, а также социальное страхование работников от несчастных случаев и профессиональных заболеваний.

Руководители организаций обязаны обеспечить рабочих и инженерно-технических работников спецодеждой, специальной обувью и защитными средствами в соответствии с типовыми или отраслевыми нормами.

Для организации работы по охране труда работодатель создает службу охраны труда или вводит должность специалиста (инженер) по охране труда. Основные задачи службы: организация и координация работы по охране труда, профилактика несчастных случаев и профессиональных заболеваний, осуществление контроля за соблюдением законодательных и иных требований охраны труда, а также консультирование работодателя и работников по вопросам охраны труда.

Служба охраны организации или специалист по охране труда подчиняется руководителю организации или по его поручению - одному из его заместителей.

Важные вопросы в организации работы по охране труда - обучение и проверка знаний по охране труда руководителей, специалистов и рабочих различных профессий. Для проверки знаний руководителей и специалистов в организации создаются постоянно действующие экзаменационные комиссии.

Руководители и специалисты, вновь поступившие в организацию, должны пройти вводный инструктаж, который проводит инженер по охране труда или другое ответственное лицо, на которое возложены эти обязанности. Не позднее одного месяца со дня вступления в должность они проходят проверку знаний в постоянно действующей экзаменационной комиссии или в специализированном образовательном учреждении. Результаты проверки оформляются протоколом установленной формы, успешно прошедшим проверку выдаются удостоверения установленной формы. Лица, получившие неудовлетворительную оценку, обязаны в течение месяца повторно пройти проверку знаний в комиссии.

Внеочередную проверку знаний руководителей и специалистов проводят:

при вводе в действие новых или переработанных документов по охране труда (проверка знаний осуществляется только по этим законодательным и нормативным правовым актам);

при вводе в эксплуатацию нового оборудования или внедрении новых технологических процессов;

при переводе работника на другое место работы или назначении его на другую должность, требующую дополнительных знаний по охране труда;

по требованию органов государственного надзора, инспекции труда, профсоюзов, вышестоящих хозяйственных органов и др.

Перед допуском к работе вновь зачисленных в штат организации работников, а также при переподготовке штатных сотрудников по другим рабочим профессиям работодатель должен организовать их обучение безопасным методам и приемам выполнения работ. Все рабочие, имеющие перерыв более одного года в работе по виду деятельности, которую им предстоит выполнять, должны пройти обучение по безопасности труда до начала самостоятельной работы. Обучение организуют в учебных пунктах организации или используют бригадные или индивидуальные формы обучения (прикрепление к мастеру или инженерно-техническому работнику). Электро- и газосварщики, стропальщики, крановщики должны пройти обучение на специальных курсах с получением соответствующего удостоверения.

Один из элементов учебы - инструктаж. По характеру и времени проведения инструктажи подразделяются на вводный, первичный на рабочем месте, повторный, внеплановый, целевой.

Вводный инструктаж по безопасности труда проводит инженер по охране труда со вновь принимаемыми на работу.

Первичный инструктаж по охране труда на рабочем месте до начала производственной деятельности осуществляет непосредственный руководитель работ:

• со всеми работниками, вновь принятыми в организацию и переводимыми из одного подразделения в другое;

• с работниками, выполняющими новую для них работу, командированными, временными работниками;

• со строителями, выполняющими строительно-монтажные работы на территории действующей организации.

Все работники после первичного инструктажа на рабочем месте в течение 2-14 смен должны пройти стажировку по безопасным методам и приемам труда на рабочем месте под руководством лиц, назначенных приказом (распоряжением) по предприятию (подразделению, участку).

Повторный инструктаж проходят все работающие (независимо от квалификации, образования и стажа работы) не реже одного раза в шесть месяцев на соответствующем рабочем месте.

Внеплановый инструктаж руководитель работ проводит:

• при введении в действие новых или переработанных стандартов, правил, инструкций по охране труда, а также изменений к ним;

• при изменении технологического процесса, замене или модернизации оборудования, приспособлений и инструмента, исходного сырья, материалов и других факторов, влияющих на безопасность труда;

• при нарушении работающими и учащимися требований безопасности труда, которые могут привести или привели к травме, аварии, взрыву или пожару, отравлению;

• по требованию органов надзора;

• при перерывах в работе: для работ, к которым предъявляются дополнительные (повышенные) требования безопасности труда, - более 30 календарных дней, для остальных - более двух месяцев.

Целевой инструктаж руководитель работ проводит:

• при выполнении разовых работ, не связанных с прямыми обязанностями работника по специальности (погрузка, выгрузка, уборка территории, разовые работы вне предприятия, цеха и т. п.);

• при ликвидации последствий аварии, стихийных бедствий, производстве работ, на которые оформляются наряд-допуск, разрешение и другие документы.

Основные требования безопасности при выполнении монтажных работ

Организация монтажной площадки, участков работ и рабочих мест должна обеспечивать безопасность труда работающих на всех этапах выполнения работ.

При организации монтажной площадки, размещении участков работ, рабочих мест, проездов для грузоподъемных машин и транспортных средств, проходов для людей устанавливают опасные для людей зоны, которые должны быть обозначены знаками безопасности и надписями установленной формы (ГОСТ Р 12.4.026-2001, РД 34.03.603).

При выполнении монтажных работ возникают следующие опасные и вредные производственные факторы:

• движущиеся машины и механизмы, подвижные части кранового оборудования, поднимаемые и перемещаемые грузы, цепи, канаты, стропы, траверсы, захваты, клещи и т.д.;

• для кранов с электрическим приводом - повышенное напряжение электрических цепей, замыкание которых может произойти через тело человека;

• опасность поражения людей при работе крана вблизи воздушных линий;

• повышенная или пониженная температура воздуха рабочей зоны, его влажность и подвижность;

• недостаточная освещенность рабочей зоны;

• повышенные запыленность и загазованность рабочей зоны;

• ультрафиолетовое, инфракрасное и другие излучения и магнитные поля;

• искры и брызги, выбросы расплавленного металла и шлака;

• расположение рабочего места на высоте;

• повышенные уровни шума и вибрации;

• прочие факторы.

Требования безопасности при использовании грузоподъемных механизмов устанавливают введенные в действие в 1993 г. новые «Правила устройства и безопасной эксплуатации грузоподъемных кранов». В соответствии с ними руководители организаций, эксплуатирующие краны, тару, съемные грузозахватные приспособления, крановые пути, обязаны обеспечить их содержание в исправном состоянии и безопасные условия работы путем организации освидетельствований, осмотров, ремонта, обслуживания и надзора.

Грузоподъемные машины в процессе эксплуатации должны подвергаться периодическому техническому освидетельствованию:

• частичному - не реже одного раза в 12 месяцев;

• полному - не реже одного раза в 3 года.

При частичном техническом освидетельствовании проводят досмотр грузоподъемной машины без испытания ее под нагрузкой. Полное техническое освидетельствование состоит из осмотра машины, а также статического и динамического испытаний под нагрузкой.

При осмотре убеждаются в отсутствии трещин в элементах металлоконструкций, устанавливают степень износа зева крюка (при износе вертикального сечения крюка в зеве свыше 10% от первоначального крюк бракуют, при меньшем - допускается восстановление изношенного места наплавкой); легкость вращения крюка на его опоре; надежность стопорного устройства крюка, крепления канатов; противоугонных устройств; состояние и степень износа грузовых канатов, а также пригодность их к дальнейшей работе; состояние механизмов и приборов обеспечения безопасности; ограждений и перил; наличие заземления, нулевой блокировки состояние и др. Особое внимание уделяется механизмам подъема груза и стрелы как наиболее ответственным.

Статическое испытание проводят с целью проверки прочности всех элементов грузоподъемной машины, а также отдельных ее элементов и грузовой устойчивости стреловых кранов. Испытание проводят под на грузкой, на 25% превышающей грузоподъемность механизма.

Статическое испытание мостового крана осуществляют следующим образом. Кран устанавливают над опорами крановых путей, а его тележку - в положение, отвечающее наибольшему прогибу балки. Груз поднимают на высоту h = 200-300 мм и выдерживают в таком положении в течение 10 мин. После этого его опускают и проверяют отсутствие остаточной деформации. Для этого следует прикрепить к металлоконструкции отвес - тонкую проволоку с указателем. Стрела прогиба определяется положением указателя до и после нагружения крана.

При статическом испытании кранов стрелового типа стрелу устанавливают относительно ходовой платформы в положение, отвечающее наименьшей устойчивости крана. Груз поднимают на высоту 100-200 мм. Кран считается выдержавшим испытание, если в течение 10 мин поднятый груз не опустился на землю, а также не обнаружено трещин, деформаций и других повреждений в конструкции крана. Машина, прошедшая статические испытания, подвергается динамическому испытанию.

При динамических испытаниях проверяют действие механизмов грузоподъемной машины и тормозной системы, груз при этом должен превышать номинальную грузоподъемность на 10%. Его поднимают и опускают не менее 2 раз, при этом проверяют действие всех механизмов грузоподъемной машины. Результаты технического освидетельствования записывают в паспорт механизма. Кроме того, на балке крана указывают регистрационный номер, грузоподъемность и дату следующего испытания.

Внеочередное полное техническое освидетельствование грузоподъемных машин проводят после монтажа на новом месте, реконструкции, ремонта металлоконструкций с заменой расчетных элементов или сборочных единиц, установки полученного от завода-изготовителя сменного стрелового оборудования, крана или крюковой подвески. Проверка возлагается на работника по надзору и проводится владельцем при участии лица, ответственного за исправное состояние.

Съемные грузозахватные приспособления подвергают осмотру в следующие сроки:

• траверсы - через каждые шесть месяцев;

• клещи и другие захваты - через один месяц;

• стропы - через десять дней.

Испытание приспособлений проводят под нагрузкой, в 1,25 раза превышающей их номинальную грузоподъемность. Результаты технического освидетельствования грузоподъемных средств и грузозахватных приспособлений заносят в специальные журналы учета и осмотра.

Контроль за содержанием и безопасной эксплуатацией грузоподъемных машин осуществляют инспекция Госгортехнадзора и инженер по техническому надзору, назначаемый администрацией предприятия, эксплуатирующего машину. Помимо ИТР по надзору, руководство предприятия назначает также ответственного за содержание грузоподъемных машин в исправном состоянии. В его подчинении находится персонал, обслуживающий краны.

Работы по закреплению грузов проводят стропальщики, прошедшие специальное обучение и аттестованные квалификационный комиссией. Перед началом работы крановщик и стропальщик обязаны убедиться в исправности крана и грузозахватных приспособлений. При подъеме груза стропальщик должен следить, чтобы грузовые канаты находились в вертикальном положении, не допускается подтаскивать груз при косом натяжении каната. Предварительно груз следует поднять на 200-300 мм и проверить равномерность натяжения строп и надежность обвязки груза. Если масса поднимаемого груза близка к грузоподъемности крана, то груз следует поднять на 100 мм и выдержать в течение нескольких минут, чтобы убедиться в надежности строповки груза, исправности тормозов и устойчивости крана, только после этого можно продолжать подъем и перемещение груза.

В особо опасных случаях (работа под линией электропередачи, у котлована или траншеи, подъем груза двумя кранами, подъем крупногабаритных грузов с высоким расположением центра тяжести и т.п.) подъемно-транспортные операции можно проводить только под непосредственным руководством и наблюдением лица, ответственного за безопасное перемещение грузов кранами.

Работа крана должна быть прекращена при скорости ветра, превышающей допустимую для данного крана, а также при снегопаде, дожде или тумане и в других случаях, когда крановщик плохо различает сигналы стропальщика или перемещаемый груз.

При производстве работ по подъему и перемещению грузов запрещается:

• поднимать груз, масса которого превышает грузоподъемность машины или есть основание считать, что она может превысить номинальную грузоподъемность;

• поднимать грузы, засыпанные землей, примерзшие к земле, укрепленные болтами или залитые бетоном, а также грузы, находящиеся в таре и заполняющие ее выше бортов;

• находиться стропальщику или подсобным рабочим на перемещаемом грузе или под поднятым грузом.

При выполнении работ вблизи воздушных линий (ВЛ) электропередачи необходимо исключить приближение стрелы к проводам ВЛ на недопустимо близкое расстояние из-за возможного возникновения между стрелой и проводами ВЛ электрической дуги. На выполнение этих работ необходимо получить письменное разрешение от владельца ВЛ, оформить наряд-допуск и назначить наблюдающего за производством работ.

Для предотвращения приближения стрелы крана к проводам ВЛ электропередачи на недопустимо близкое расстояние следует использовать приборы автоматической сигнализации и блокировки, а также установку деревянного шеста с красным флажком на границе минимально допустимого расстояния от проводов ВЛ.

У лебедок с электроприводом тормозной шкив должен быть скреплен непосредственно с барабаном лебедки или установлен на валу, имеющем неразмыкаемую кинематическую связь с барабаном. При подъеме груза одновременно двумя лебедками скорости навивки стальных канатов на барабаны должны быть одинаковыми. Ручные рычажно-реечные домкраты необходимо снабдить устройствами, исключающими самопроизвольное опускание груза при снятии усилия с рычага или рукоятки, в винтовых и реечных домкратах должны быть предусмотрены стопорные приспособления, исключающие выход винта или рейки. Гидравлические домкраты должны иметь плотные соединения, исключающие утечку жидкости из рабочего цилиндра во время подъема груза. Работы с применением разных погрузчиков и их сменного оборудования необходимо выполнять в соответствии с паспортом и инструкцией по эксплуатации завода-изготовителя. В зависимости от ширины перемещаемого груза надо рассчитать погрузчик на устойчивость, при его передвижении запрещается производить подъем, опускание и наклон груза. Грузы, закрывающие видимость пути перемещения погрузчика, необходимо перевозить в сопровождении специально выделенного ответственного лица.

При монтаже технологического оборудования, трубопроводов и металлоконструкций необходимо выполнять следующие основные требования:

• монтажные проемы в наружных стенах и перекрытиях до и после их использования закрывают сплошными настилами или переносными ограждениями;

• при выполнении работ на высоте более 1,3 м рабочие должны быть снабжены предохранительными поясами, отвечающими требованиям ГОСТ 12.4.089, которые через каждые шесть месяцев, а также перед выдачей в эксплуатацию подвергаются испытанию на статическую нагрузку, равную 4000 Н (400 кгс), в течение 5 мин;

• при перемещении оборудования несколькими подъемными или тяговыми средствами исключают возможность перегрузки любого из этих средств;

• при перемещении конструкций или оборудования расстояние между ними и выступающими частями смонтированного оборудования или других конструкций должно быть по горизонтали не менее 1 м, по вертикали - 0,5 м;

   при монтаже оборудования с использованием домкратов принимают меры, исключающие возможность перекоса или опрокидывания домкратов;

• при монтаже металлоконструкции и оборудование, установленные в вертикальном положении и не имеющие необходимой устойчивости, следует раскреплять в соответствии с ППР, но не менее чем тремя растяжками, снимать которые разрешается только после окончательного закрепления оборудования (конструкций);

• работать под подвешенным технологическим оборудованием, элементами металлоконструкций и трубопроводов категорически запрещается;

• рабочие места сварщиков в помещении при сварке открытой дугой для защиты глаз и лица от лучистой энергии, брызг и искр должны быть отделены от смежных рабочих мест и проходов несгораемыми экранами (ширмами, щитами) высотой не менее 1,8 м, при сварке на открытом воздухе такие ограждения следует ставить при одновременной работе нескольких сварщиков вблизи и на участках интенсивного движения людей;

• газовые баллоны должны быть предохранены от ударов и действия прямых солнечных лучей, а также удалены на расстояние не менее 1 м от приборов отопления и 5 м - от нагревательных печей и других сильных источников тепла, запрещается курить вблизи ацетиленового баллона;

• газопроводящие рукава на ниппелях горелок, резаков и редукторов, а также места наращивания рукавов необходимо закреплять стяжными хомутами;

• для подвода сварочного тока к электродвигателям необходимо применять изолированные гибкие кабели, сечение которых выбирается в зависимости от силы сварочного тока, а при прокладке или перемещении сварочных проводов - принимать меры против повреждения их изоляции и соприкосновения с водой, маслом, стальными канатами и горячими трубопроводами. Расстояние от сварочных проводов до горячих трубопроводов и баллонов с кислородом должно быть не менее 0,5 м, а с горючими газами - не менее 1 м;

• сварочные работы на аппаратах и трубопроводах, заполненных взрывоопасными средами, выполнять категорически запрещается;

• сварочные посты должны быть оборудованы местной вентиляцией, сварка внутри замкнутых пространств (цистерн, резервуаров, баков и т.п.) без вентиляции не разрешается, при этом сварочный трансформатор, ацетиленовый генератор, баллоны со сжиженным газом должны размещаться вне емкости;

• освещение при производстве сварочных работ внутри цистерн, резервуаров и т.п. должно осуществляться с помощью светильников, установленных снаружи, или ручных переносных ламп напряжением не более 12 В;

• питание электрической дуги разрешается производить только от сварочных трансформаторов, генераторов и выпрямителей, не допускается питание сварочной дуги от силовой, осветительной и контактной сетей;

• для подключения стационарного сварочного оборудования к силовой сети следует применять контакторы, специальные выключатели, а для передвижного - рубильники закрытого типа, длина между питающей сетью и передвижным сварочным агрегатом должна быть не более 10 м;

• металлические части электросварочного оборудования, не находящиеся под напряжением, а также свариваемые изделия на все время сварки должны быть заземлены. Перед проведением электросварочных работ на машинах, имеющих резиновые колеса, саму машину и корпус переносного трансформатора необходимо надежно заземлить;

• запрещается использовать провода сети заземления, трубы санитарно-технических сетей, металлические конструкции зданий, технологическое оборудование в качестве обратного провода электросварки.

Электро- и газосварочные работы могут проводить лица не моложе 18 лет, имеющие удостоверение на право выполнения сварочных работ и прошедшие медицинский осмотр.

Для обеспечения безопасного производства работ электросварщики должны быть обеспечены средствами индивидуальной защиты: брезентовым костюмом с огнезащитной пропиткой, ботинками и рукавицами. Спецодежда и рукавицы должны быть сухими и без следов масла.

Для защиты лица и глаз электросварщики должны быть обеспечены шлемами и (или) щитками и специальными светофильтрами в зависимости от силы сварочного тока. Вспомогательные рабочие при работе в цехах должны быть обеспечены светофильтрами типа В-2, а на открытых площадках - типа В-3 или Г. Газосварщики и газорезчики должны работать в защитных очках закрытого типа со стеклами, имеющими плотность светофильтров по ГОСТ 12.4.80.

Сварку цинка, латуни, свинца и резку металлов необходимо вести в масках для предохранения от вдыхания окислов и паров.

При производстве газосварочных работ на лесах деревянный настил (рабочее место) необходимо покрыть листами асбеста или другим огнестойким материалом. Стальные листы можно использовать для защиты деревянного настила только при укладке их на кирпичи.

При выполнении монтажных работ на высоте применяют средства подмащивания - устройства, предназначенные для размещения рабочих и материалов. Они бывают инвентарными (леса, подмости, люльки) и неинвентарными (лестницы, стремянки, трапы и мостики).

На инвентарные средства должны быть оформлены паспорта, конструкция их должна соответствовать ГОСТ 2458 и ГОСТ 12.2.012. Они должны испытываться ежегодно и каждый раз после изготовления и ремонта. Подвесные леса и подмости испытывают в течение 1 ч статической нагрузкой, превышающей нормативную на 20%. Подмости, кроме того, испытывают динамической нагрузкой, превышающей нормативную на 10%. Результаты испытаний должны быть отражены в акте приемки или в общем журнале работ.

Леса и подмости выполняются деревянными из древесины хвойных и лиственных пород не ниже второго сорта по ГОСТ 8486 и ГОСТ 9463 или металлическими разборными.

Для обеспечения устойчивости стойки лесов должны быть по всей высоте прикреплены к прочным частям здания или конструкции. При установке на открытом воздухе металлические и деревянные леса должны быть оборудованы грозозащитными устройствами - молниеотводами, которые включают в себя молниеприемник, токоотвод и заземлитель. Расстояние между молниеприемниками должно быть не более 20 м, а сопротивление - не более 15 Ом. Металлические леса должны быть заземлены.

На лесах и подмостях развешивают плакаты с указанием допустимой нагрузки и схемы ее размещения. Леса в процессе эксплуатации осматривает прораб или мастер не реже чем через каждые десять дней, а исполнитель работ - ежедневно. Результаты осмотра отражаются в журнале приемки и осмотра лесов и подмостей.

Неинвентарные средства подмащивания изготавливают также из металла или пиломатериалов хвойных пород не ниже второго сорта. Длина приставных лестниц не более 5 м, угол наклона лестниц при подъеме людей на леса не более 60°. Перед эксплуатацией лестницы должны быть испытаны статической нагрузкой 1200 Н, приложенной к одной из ступеней в середине пролета лестницы, находящейся в эксплуатационном положении. В процессе эксплуатации металлические лестницы подвергают испытанию один раз в год, а деревянные - каждые полгода.

Проводить монтажные работы на высоте на открытом воздухе при силе ветра более шести баллов (скорость 10-12 м/с), в гололед, сильный снегопад, дождь и грозу запрещаются.

Верхолазные работы вблизи проводов, находящихся под напряжением, производятся только с разрешения лица, ответственного за эксплуатацию электросети, и под руководством инженерно-технического работника, который обязан указать минимальное расстояние от рабочего места до линии электропередачи и обеспечить условия работы.

Бойки молотков и кувалд должны иметь гладкую, слегка выпуклую поверхность без сколов, выбоин, трещин и заусенцев, рукоятки - иметь по всей длине в сечении овальную форму, быть гладкими, без трещин. К свободному концу рукоятки должны несколько утолщаться во избежание выскальзывания из рук. Клинья для крепления инструмента на рукоятке должны выполняться из мягкой стали, иметь насечки. Деревянные рукоятки таких инструментов, как напильники, шаберы и других должны иметь металлические бандажные кольца. Инструмент ударного действия (зубила, крейцмейсели, бородки, керпы и др.) должны иметь гладкую затылочную часть без трещин, заусенцев, наклепа и скосов. На рабочем конце не должно быть повреждений.

Размеры зева гаечных ключей не должны превышать размеров головок болтов (граней гаек) более чем на 0,3 мм. Применять подкладки при зазоре между плоскостями губок и головок болтов или гаек более допустимого запрещается. Рабочие поверхности гаечных ключей не должны иметь сбитых скосов, а рукоятки - заусенцев. При отвертывании гаек и болтов удлинять гаечные ключи дополнительными рычагами, вторыми ключами или трубами запрещается.

Класть инструмент на перила ограждений или неогражденный край площадки лесов, подмостей, около открытых люков, колодцев запрещается.

Весь ручной слесарно-монтажный инструмент должен осматриваться не реже одного раза в десять дней.

Правила размещения оборудования в производственных помещениях

Технологическое и другое производственное оборудование, материало- и воздуховоды должны быть размещены так, чтобы их монтаж, ремонт и обслуживание обеспечивали безопасность и удобство, а также возможность поддержания необходимого санитарного состояния производственных помещений.

В соответствии с отраслевыми правилами техники безопасности и производственной санитарии при размещении оборудования предусматриваются определенные разрывы и проходы - минимальные расстояния между объектами, обеспечивающие их безопасную эксплуатацию. Например, при размещении стационарного оборудования в производственных помещениях предприятий по хранению и переработке зерна необходимо предусматривать поперечные и продольные проходы, непосредственно связанные с выходами на лестничные клетки или в смежные помещения, разрывы между группами машин шириной не менее 1 м, а между отдельными машинами - не менее 0,8 м (кроме отдельно оговариваемых случаев). Продольные и поперечные проходы между стенами здания и рассевами должны быть не менее 1,25 м, между рассевами (при двухрядном расположении) по короткой и длинной их сторонам - не менее 1,15 м.

Вальцовые станки могут быть смонтированы группами с общей длиной не более 15 м. При этом должна быть обеспечена возможность проведения ремонтных работ на любом станке, без остановки остальных, а разрывы между шкивами станков должны быть не менее 0,35 м.

Групповая установка технологического оборудования, требующего подхода обслуживающего персонала со всех сторон, не разрешается.

Оборудование, не имеющее движущихся частей совсем или с одной какой-либо стороны и не требующее с этой стороны обслуживания (воздуховод, материалопровод, трубопровод и др.), может быть установлено на расстоянии не менее 0,25 м от стены.

Основные требования безопасности при наладке оборудования

Перед испытаниями на холостом ходу и комплексным опробованием оборудования под нагрузкой необходимо ознакомить всех участвующих с порядком проведения испытания и мерами безопасности, а также проверить крепление фундаментных болтов и закладных деталей, защитное заземление электрической части оборудования, пусковых устройств, исправность специальных устройств для ограждения опасных зон. Опасные зоны - пространство, где постоянно или периодически действуют опасные факторы, создающие возможность травматизма. Например, опасными зонами являются ременные, зубчатые, цепные и другие передачи, зоны питания и измельчения вальцовых станков, бичевых роторов обоечных, моечных, вымольных, других машин и т.п.

В соответствии с ГОСТ 12.4.125 защитные устройства по принципу действия и конструкции подразделяются на оградительные, блокировочные, предохранительные, специальные, тормозные, автоматического контроля и сигнализации, дистанционного управления.

К оградительным устройствам относятся щиты, экраны, кожухи, козырьки, планки и т.п. Ограждения рекомендуется выполнять сплошными, но допускается использование сеток и решеток при обеспечении их достаточной жесткости. По условиям безопасности ими обязательно ограждают движущиеся части машин (шкивы, ремни, цепи, шестерни, муфты, выступающие концы валов и т. п.), открытые токоведущие части электрооборудования, зоны высоких температур и давлений, взрывоопасные зоны, люки, проемы, рабочие площадки на высоте. По способу установки они могут быть стационарными, съемными, передвижными и откидными.

Стационарные ограждения постоянно закрывают опасную зону, но могут быть сняты для осмотра, смазки или ремонта рабочих органов. Такие ограждения должны иметь прочные крепления к неподвижным частям оборудования или к строительным конструкциям не мене чем в трех точках.

Съемные ограждения устанавливают в зонах, требующих периодического доступа, например, замена инструмента, установка заготовки, регулирование и т.п. в машинах периодического действия. Съемные ограждения должны иметь блокировку с рабочими органами, исключающую возможность эксплуатации машин без ограждения.

Передвижные и откидные ограждения опасных зон устанавливают на ограниченный период, например, для перекрытия монтажных люков, траншей и других проемов.

В конструктивном исполнении различные виды ограждений должны иметь устройства, исключающие их случайное снятие или открытие (надежная фиксация, блокировка), и удовлетворять следующим требованиям:

• решетчатые (сетчатые) ограждения для ременных передач должны располагаться не ближе 50 мм от движущихся частей, размер зазоров, ширина прорезей в решетках, жалюзи должны быть не более 10 мм, а размеры ячеек в сетках - не более 20x20 мм;

• ограждения должны выдерживать случайные нагрузки со стороны обслуживающего персонала (сосредоточенные) не менее 70 кг;

• металлические ограждающие конструкции (сплошные) площадью более 0,75 м2 и толщиной менее 3 мм снабжают вибропоглощающими покрытиями;

• ограждения опасных зон с наружной стороны должны быть окрашены в желтый цвет, а с внутренней - в красный.

В настоящее время применяют блокировочные устройства различных типов: электромеханические, механические, электрические, фотоэлектрические и др. При снятии или неправильной установке ограждений нарушается цепь электропитания двигателя машины.

Предохранительные устройства служат для предотвращения аварий и поломок отдельных узлов оборудования, транспортных коммуникаций и связанной с этим опасностью травматизма. При нарушении установленных параметров предохранительные устройства срабатывают автоматически, отключая соответствующее оборудование. Например, сигнализаторы уровня продукта, установленные на всех разгрузителях зерноочистительного отделения, при наполнении продуктом отключают его подачу в направлении этого разгрузителя. После разгрузки подача продукта возобновляется.

Конструкция и принцип действия предохранительных устройств разнообразны и соответствуют конкретному назначению и практическому использованию. Они могут быть самовосстанавливающимися или заменяемыми, работать в автоматическом режиме или с ручным управлением.

Сигнализирующие устройства предназначены для информирования обслуживающего персонала о работе оборудования или нарушениях установленных режимов, при которых могут возникнуть опасные факторы.

В производственных условиях используют систему оперативной и предупредительной сигнализации. По способу оповещения сигнализацию выполняют световой, звуковой, знаковой и комбинированной. Сигнализация оповещает о достижении предельного уровня температуры, давления, о наличии и отсутствии продукта, воды, воздуха, о влажности зерна, белизне муки и других параметрах. К предупредительной сигнализации относят также указатели типов: «Не включать - ремонт!», «Работают люди!», «Осторожно, яд!» и т. п.

Дистанционное управление способствует улучшению условий работы, уменьшению воздействия на организм человека вибрации, шума и других вредных и опасных факторов. Внедрение высокомеханизированного и автоматизированного производственного процесса на новых мукомольных заводах, управляемого дистанционно с пульта, обеспечивает возможность сокращения времени нахождения обслуживающего персонала непосредственно в производственных помещениях.

2. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ

2.1. Система технического обслуживания и ремонта машин и оборудования

Оборудование перерабатывающих отраслей АПК объединено, как правило, последовательно в технологические линии. В этих условиях потери от простоя даже несложного оборудования чрезвычайно велики. Это делает необходимым проведение ремонтно-обслуживающих работ не после отказа, а заблаговременно, в планово-предупредительном порядке.

Совокупность средств технического обслуживания и ремонта, документации, исполнителей и обслуживаемых машин (оборудования) образует систему технического обслуживания и ремонта (система ТОР). Эта система является важнейшей составной частью инженерной сферы АПК, обеспечивающей функционирование перерабатывающих отраслей.

В настоящее время в АПК действует более 30 Положений системы ТОР. Они охватывают почти вое перерабатывающие отрасли агропромышленного комплекса и широко используются как важнейший руководящий материал при решении практических вопросов технической эксплуатации машин и оборудования.

Основное место в системе технического обслуживания и ремонта занимают операции технического обслуживания, являющиеся обязательными профилактическими мероприятиями. Сюда входят работы по периодической проверке, очистке, смазыванию, креплению и регулированию узлов машин и оборудования, имеющие целью предупредить преждевременные износы, появление неисправностей и обеспечить работоспособное состояние изделия.

Виды технического обслуживания, периодичность проведения устанавливает изготовитель машин и оборудования, он же определяет и метод проведения технического обслуживания: без остановки или о остановкой производства продукции.

Необходимость той или иной конкретной операции технического обслуживания часто устанавливают только после соответствующего контроля технического состояния изделия методами диагностики.

Система технического обслуживания и ремонта технологического оборудования в перерабатывающих отраслях предусматривает, как правило, следующие вида ремонта: текущий (Т), средний (С), капитальный (К).

Текущий ремонт оборудования выполняют для обеспечения или восстановления работоспособности оборудования. Он состоит в замене и (или) восстановлении его отдельных составных частей.

Средний ремонт выполняют для восстановления исправности и частичного возобновления ресурса изделий с заменой или восстановлением составных частей ограниченной номенклатуры и контролем технического состояния составных частей в объеме, установленном в нормативно-технической документации.

Капитальный ремонт выполняют для восстановления исправности и полного или близкого к полному возобновлению ресурса оборудования с заменой или восстановлением любых его составных частей, включая базовые. Соответственно различают капитальный ремонт машины и капитальный ремонт составных частей.

Ремонт машин и оборудования предприятий перерабатывающих отраслей может быть плановым и неплановым. Остановка оборудования на плановый ремонт осуществляется в соответствии с требованиями нормативно-технической документации. При неплановом ремонте остановка производится без предварительного назначения.

При ремонте машин и оборудования предусмотрена их модернизация. Эти работы планируют к моменту проведения капитального ремонта. Модернизацию оборудования проводят согласно технической документации специализированными организациями или соответствующими службами перерабатывающего предприятия.

Для проведения технического обслуживания и ремонта оборудования используют различные технические средства, в том числе подъемно-транспортные механизмы, моечное и разборочно-сборочное оборудование, контрольно-измерительные и диагностические средства, оборудование для восстановления деталей, обкатки и испытания агрегатов и оборудования.

Для рациональной эксплуатации машин и оборудования предприятий перерабатывающих отраслей необходимо иметь комплект нормативно-технической документации, прежде всего, эксплуатационные и ремонтные документы.

К эксплуатационным документам (ЭД) относят текстовые и графические рабочие конструкторские документы, которые в отдельности или в совокупности дают возможность ознакомления с изделием и определяют правила его эксплуатации.

ГОСТ 2.601-95 устанавливает следующие виды эксплуатационных документов (табл. 2.1).

2.1. Виды эксплуатационных документов

Документ

Определение

Руководство по эксплуатации

Содержит сведения о конструкции, принципе действия, характеристиках (свойствах) изделия, его составных частей и указания, необходимые для правильной и безопасной эксплуатации изделия (использования по назначению, технического обслуживания, текущего ремонта, хранения и транспортирования) и оценок его технического состояния при определении необходимости отправки его в ремонт, а также сведения по утилизации изделия и его составных частей

Инструкция по монтажу, пуску, регулированию и обкатке изделия

Содержит сведения, необходимые для монтажа, наладки, пуска, регулирования, обкатки и сдачи изделия и его составных частей в эксплуатацию на месте его применения

Формуляр

Содержит сведения, удостоверяющие гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия, сведения, отражающие его техническое состояние, о сертификации и утилизации изделия, а также сведения, которые вносят в период его эксплуатации (длительность и условия работы, техническое обслуживание, ремонт и другие данные)

Паспорт

Содержит сведения, удостоверяющие гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия, а также сведения о сертификации и утилизации изделий

Этикетка

Содержит гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия, сведения о его сертификации

Каталог деталей и сборочных единиц

Содержит перечень деталей и сборочных единиц изделия с иллюстрациями и сведения об их числе, расположении в изделии, взаимозаменяемости, конструктивных особенностях и материалах

Нормы расхода запасных частей

Содержат номенклатуру запасных частей изделия и их число, расходуемое на нормируемое число изделий за период их эксплуатации

Нормы расхода материалов

Содержат номенклатуру материалов и их количество, расходуемое на нормированное число изделий за период их эксплуатации

Ведомость комплекта запасных частей, инструмента и принадлежностей (ЗИП)

Содержит номенклатуру, назначение, число и места укладки запасных частей, инструментов, принадлежностей и материалов, расходуемых за срок службы изделия

Учебно-технические плакаты

Содержат сведения о конструкции изделия, принципах действия, приемах использования, техническом обслуживании, областях технических знаний с необходимыми иллюстрациями

Ведомость эксплуатационных документов

Устанавливает комплект эксплуатационных документов и места укладки документов, поставляемых с изделием или отдельно от него

Исполнителями технического обслуживания и ремонта оборудования могут быть службы перерабатывающих предприятий, районные сервисные и специализированные ремонтные предприятия, монтажные и пусконаладочные организации, дилерские пункты, технические центры заводов-изготовителей машин и оборудования и др.

К ремонтным документам (РД) относят текстовые и графические конструкторские документы, которые в отдельности или в совокупности дают возможность обеспечить подготовку ремонтного производства, произвести ремонт изделия и его контроль после ремонта.

ГОСТ 2.602-95 устанавливает следующие виды ремонтных документов (табл. 2.2).

2.2. Виды ремонтных документов

Документ

Определение

Руководство по ремонту

Содержит указания по организации ремонта, правила и порядок выполнения капитального ремонта (среднего), контроля, регулирования, испытаний, консервации, транспортирования и хранения изделия после ремонта, монтажа и испытания изделия на объекте, значения показателей и нормы, которым должно удовлетворять изделие после ремонта

Общее руководство по ремонту

Содержит указания по организации ремонта определенной группы однотипных изделий, правила и порядок подготовки и проведения ремонта, значения показателей и нормы, которым должны удовлетворять изделия после ремонта, правила и порядок испытаний, консервации, транспортирования и хранения изделий после ремонта

Технические условия на ремонт

Содержит технические требования, требования к дефектации изделия, значения показателей и нормы, которым должно удовлетворять изделие после ремонта, требования к приемке, контрольным испытаниям, комплектации, упаковыванию, транспортированию и хранению изделия после ремонта, гарантийные обязательства

Общие технические условия на ремонт

Содержат общие технические требования к ремонту определенной группы однотипных изделий, требования к дефектации, значения показателей и нормы, которым должны удовлетворять изделия после ремонта

Чертежи ремонтные

Чертежи, спецификации, схемы содержат данные для подготовки ремонтного производства, ремонта и контроля изделия после ремонта. Чертежи, как правило, содержат только те изображения изделия, размеры, предельные отклонения размеров, составные части изделия, части и элементы схемы и дополнительные данные, которые необходимы для проведения ремонта и контроля изделия при выполнении ремонта и после него

Нормы расхода запасных частей на ремонт

Содержат номенклатуру запасных частей изделия и их число, необходимое для подготовки ремонтного производства нормируемого числа изделий, ремонта изделия и его контроля при выполнении ремонта и после него

Нормы расхода материалов на ремонт

Содержат номенклатуру материалов и их число, необходимое для подготовки ремонтного производства нормируемого числа изделий, ремонта изделия и его контроля при выполнении ремонта и после него

Ведомость ЗИП на ремонт

Содержит номенклатуру, назначение, число и место укладки запасных частей, инструментов, принадлежностей и материалов, необходимых для обеспечения ремонта

Техническая документация на средства оснащения ремонта

Содержит информацию для изготовления, испытания и приемки ремонтно-технологического и имитационно-стендового оснащения ремонта. В состав документации включают рабочую конструкторскую документацию на изготовление, испытания и приемку (при необходимости), эксплуатационные документы, технические условия (при необходимости)

Ведомость документов для ремонта

Устанавливает комплект конструкторских документов, необходимый для проведения ремонта изделия, его контроля при ремонте и после него

2.2. Приемка и обкатка оборудования

После монтажа заказчик проводит ревизию технологического оборудования. Объем ее зависит от сложности оборудования, срока и условий его хранения. Ревизию с разборкой оборудования осуществляют в целях выявления и устранения дефектов, которые невозможно определить при визуальном осмотре.

В процессе ревизии необходимо убедиться в том, что литые детали не имеют трещин и остатков литейного песка; уплотняющие, трущиеся, сопрягаемые и центрирующие поверхности деталей и узлов находятся в хорошем состоянии; на обработанных поверхностях деталей отсутствуют забоины, видимые трещины и задиры; резьба на шпильках, болтах, гайках и других деталях не сорвана и не повреждена; шпонки, шпоночные канавки, элементы уплотнений и сальников не повреждены; на корпусах и вкладышах подшипников нет раковин, сквозных пор, трещин и других повреждений; поверхности шеек валов без рисок, царапин, забоин и коррозионных пятен; смазочные отверстия прочищены; маслопроводы свободны; шплинтовые соединения надежно закреплены.

После ревизии и устранения мелких дефектов машины собирают и регулируют зазоры в строгом соответствии с техническими условиями и инструкциями заводов-изготовителей. Далее тщательно смазывают все трущиеся части и подшипники, проверяют каналы поступления смазки к смазываемым поверхностям, а проворачиванием вручную - ход машины и готовность к обкатке на холостом ходу.

Ревизию запорно-регулирующей арматуры проводят после промывки (продувки) трубопроводов следующим образом: разбирают арматуру и осматривают места прилегания седла и клапана. Забоины и царапины устраняют пришабриванием, а при необходимости - проточкой или переливкой седел и клапанов, неплотности в пробковых кранах - притиркой или расточкой корпуса и проточкой пробки с последующей притиркой. Набивка сальников с регулировкой натяжения грундбуксы должна обеспечивать свободное вращение (без усилий) маховика, сидящего на шпинделе клапана.

При испытании после ревизии арматура не должна пропускать жидкость или газ при полном закрытии пробки, шибера или клапана, легко открываться и закрываться без применения дополнительных рычагов, не пропускать жидкость или газ через сальник.

Перед пуском оборудования в работу на холостом ходу тщательно смазывают все трущиеся детали, убирают посторонние предметы, проверяют зацепление зубчатых колес, правильность набегания ремней на шкивы и цепей на звездочки, для чего проворачивают машину вручную на полный оборот. Затем при снятых приводных ремнях включают электродвигатель и убеждаются в том, что его вал вращается в нужном направлении. Если вращение электродвигателя неправильное, то переключают фазы. Натяжение ремней регулируют винтами или натяжными роликами (грузами).

При обкатке оборудования следят за работой электродвигателя, редуктора, подшипников, трущихся поверхностей. Температура нагревания при обкатке не должна превышать пределов, указанных в технической документации заводов-изготовителей.

Первые пуски непродолжительны - 5-10 мин. Продолжительность дальнейшей обкатки на холостом ходу при нормальной работе первого запуска колеблется от 1 до 8 ч в зависимости от сложности оборудования.

2.3. Виды и периодичность технического обслуживания оборудования

Виды и периодичность технического обслуживания оборудования устанавливает завод-изготовитель. Для большинства оборудования перерабатывающих производств предусмотрены межремонтное обслуживание и профилактические осмотры.

Межремонтное обслуживание является повседневной работой профилактического характера и включает в себя наблюдение за выполнением правил технической эксплуатации оборудования, а также своевременное устранение мелких неисправностей и регулирование сборочных единиц. Оно выполняется во время перерывов в работе без нарушения режимов производства продукции.

Профилактические осмотры (0) проводят в целях проверки состояния оборудования, устранения мелких неисправностей и определения объема работ, подлежащих выполнению при очередном плановом ремонте. Профилактические осмотры выполняют по плану через определенные промежутки времени, установленные для каждой конкретной марки машины и аппарата.

Продолжительность межосмотровых периодов отдельных видов оборудования для переработки молока дана в табл. 2.3.

2.3. Продолжительность межосмотровых периодов некоторого оборудования для переработки молока

Группа оборудования

Оборудование

Продолжительность, месяцы

Оборудование:





для приемки, первичного охлаждения и хранения молока

Установки для приемки и охлаждения

1,5

Емкости для приемки и хранения

3

тепловой обработки молока

Пластинчатые пастеризаторы, охладители, подогреватели

1



Емкостные аппараты длительной пастеризации, заквасочники, установки для приготовления кисломолочных продуктов

1,5

механической обработки молока

Гомогенизаторы для молока и молочных продуктов

1



Сепараторы-молокоочистители, сепараторы для сливок, осветления сыворотки

1

розлива, дозирования и

Автоматы:



упаковывания молочных продуктов

для розлива молока в бутылки

0,5

фасовки сметаны и молока в пакеты

0,5

захваточные, для фасовки сыпучих продуктов

1

Насосы

Молочные центробежные, ротационные, водяные, вакуум-насосы, насосные установки

1

Молокопроводы для молока и молочных продуктов

Трубопроводы, арматура соединительная

6

Для проведения профилактических осмотров составляют график.

Работы, связанные с осмотром оборудования, проводят в технологические перерывы между сменами или в нерабочее время, не нарушая процесса производства продукции.

Для некоторого оборудования, используемого на перерабатывающих предприятиях, установлены периодические технические обслуживания. Например, для холодильных машин предусмотрены ежесменное техническое обслуживание (ЕТО), которое проводится 1 раз в день, и ТО-1 - после 240 ч работы.

Для компрессорных и компрессорно-конденсаторных агрегатов, используемых на предприятиях по хранению и переработке плодоовощной продукции, кроме ежесменного технического обслуживания и ТО-1, предусмотрено ТО-2.

В сахарной отрасли системой планового технического обслуживания и ремонта оборудования предусмотрено регламентированное техническое обслуживание. В комплекс работ входят контроль за техническим состоянием оборудования, осмотр, устранение обнаруженных дефектов, замена отдельных составляющих частей оборудования или их регулирование, очистка и смазывание оборудования.

Периодичность технического обслуживания некоторого технологического оборудования для сахарной отрасли дана в табл. 2.4.

2.4. Периодичность технического обслуживания технологического оборудования сахарной отрасли

Оборудование

Периодичность, сутки

Число ТО между плановыми ремонтами

Насос свекловичный

10

4

Свекломойка

10

4

Свеклорезка

25

1

Аппарат диффузионный наклонный шнековый

25

1

Пресс жомоотжимной

10

4

Фильтр-очиститель

25

1

Центрифуга автоматизированная

10

4

Элеватор сахара

10

4

Для определения сроков осмотров необходимо знать структуру межосмотровых периодов. Межосмотровым периодом называют продолжительность работы оборудования между двумя очередными плановыми осмотрами или между очередным ремонтом и осмотром.

Структура проведения осмотров в определенной последовательности зависит от конструктивных особенностей оборудования (агрегата). Например, для линии обработки кишок крупного рогатого скота К 6.ФЛК последовательность осмотров (о) за период между капитальными ремонтами следующая: -о-о-о-о-о-т-о-о-о-о-о-с-о-о-о-о-о-т-о-о-о-о-о-к.

Зарубежное оборудование для переработки сельскохозяйственной продукции, поступающее на российский рынок, имеет некоторые отличия в видах и периодичности технического обслуживания. Например, фирма «Alfa-Laval» в систему профилактического обслуживания выпускаемых сепараторов включает промежуточное, основное и ремонтное. Промежуточное обслуживание (профилактические осмотры в планово-предупредительной системе технического обслуживания и ремонта) проводят через каждые три месяца, основное (средний ремонт) - через три промежуточных обслуживания или приблизительно один раз в год. Ремонтное обслуживание (капитальный ремонт) обычно проводят через пять лет.

2.4. Технология технического обслуживания оборудования

Содержание и технология технического обслуживания изложены в руководствах по эксплуатации конкретной машины и оборудования. При межремонтном обслуживании оборудование, соприкасающееся с пищевыми продуктами и работающее в условиях большой загрязненности или запыленности, очищают. К такому оборудованию относят, прежде всего, центрифуги, волчки, шприцы, куттеры, дробилки, мельницы и др.

Основные рабочие органы агрегата разбирают, очищают от грязи, крови, волоса, щетины, фарша, жира и других загрязнений, протирают, смазывают и собирают.

После каждой рабочей смены производят санитарную обработку некоторого оборудования. Профилактическую дезинфекцию проводят с целью предупреждения возникновения инфекционных заболеваний. Применяют механические, физические, биологические и химические методы.

К механическим относят очистку поверхности механическим путем или смыванием загрязнений.

К физическим методам относится обработка поверхностей оборудования горячей водой, кипячением, паром, пастеризацией, ультрафиолетовыми лучами, ультразвуком и др.

Биологические способы дезинфекции основаны на естественно протекающих во внешней среде биологических процессах. По этому принципу работают, например, биотермические камеры, в которых происходит распад обеззараживаемого материала. К биологическому способу обеззараживания относятся также и естественные процессы самоочищения внешней среды, например, воды от патогенных микроорганизмов. Эти способы широко используют при очистке сточных вод.

Химические способы дезинфекции основаны на использовании различных химических средств, обладающих дезинфицирующим действием. Они существуют в различных состояниях: газообразном (хлор, сернистый газ и др.), жидком (растворы кислот и щелочей и т.д.), твердом (хлорная известь, хлорамин и пр.).

В практике дезинфекции чаще всего используют растворы различных препаратов: "Вимол", "Агросил-П", "Сконвел", "Катрил-Д" и др. На мясоперерабатывающих предприятиях применяют препарат нового поколения "Пудра-Д", позволяющий совместить мойку и дезинфекцию оборудования в одном процессе. Для дезинфекции производственных помещений перерабатывающих предприятий используют различные типы аппаратов аэрозолей: стационарные САГ-1, САГ-1М, ДАГ-2, МАГ-3, АГЭ-1, передвижные САГ-10М и малогабаритные ручные переносные с направленной струей САГ-РН.

Для быстрой дезинфекции помещений термомеханическими аэрозолями разработана дезинфекционная установка "Аист-2". Она представляет собой автономный модуль, монтируемый на шасси автомобиля или тележку. Работает установка следующим образом. Мощный газогенератор в виде газотурбинного двигателя выбрасывает в эжекторную приставку поток горячих газов. Окружающий воздух смешивается с газовым потоком. В режиме смешивания температура снижается до 100°С, а скорость потока - до 40 м/с. Форсунки, встроенные в эжекторную приставку, дробят дезинфицирующий раствор, подаваемый из баков, на мельчайшие капли и в виде аэрозоля направляют внутрь обрабатываемого помещения. Аэрозоль нагнетается через проем в двери помещения, подвергаемого санитарной обработке, и заполняет весь его объем. Характеристика материалов и установок, применяемых для дезинфекции оборудования и помещений, приводится в табл. 2.5 и 2.6.

2.5. Моющие и дезинфицирующие вещества, применяемые при обработке оборудования перерабатывающих отраслей АПК

Препарат

Свойство

Область применения

Режим мойки (концентрация температуры )

Материал обрабатываемой поверхности

1

2

3

4

5

Щелочные средства

ANTI-GERM® АХ fliissig

Жидкое щелочное беспенное моющее средство. Используется при любой жесткости воды. Отлично эмульгирует жиры

Циркуляционная мойка оборудования, инъекторы

1-2% при Т = 50-70°С

Высококачественная сталь

ANTI-GERM® AT fliissig

Жидкое моющее и дезинфицирующее средство на основе активного хлора. Не пригодно для мойки алюминиевых поверхностей

Мойка и дезинфекция танков, трубопроводов, маслоделательных установок, линий по производству майонеза

0,5-2% при Т = 55-60°С

То же

ANTI-GERM® AFB fliissig

Жидкое щелочное моющее средство для молочных предприятий. Удаляет застарелые наслоения жиров, растительных масел, белка и прочих остатков

Мойка испарителей, нагревателей, сепараторов, лагерных танков и трубопроводов

0,8-2% при Т = 70-85°С

Высококачественная сталь

ANTI-GERM® Aluminium-und Zinnfest Pulver schau-mend

Порошкообразное комбинированное моющее и дезинфицирующее средство на основе активного хлора

Мойка и дезинфекция маслоформовочных автоматов

0,3-1% при Т = 30-50°С

Алюминий, олово, нержавеющая сталь

ANTI-GERM® В fliissig

Жидкое щелочное беспенное комбинированное моющее и дезинфицирующее средство с активным хлором

Мойка и дезинфекция в маслодельной промышленности, линий по производству майонеза

0,5-1% при Т = 65-70°С

Высококачественная сталь и алюминий

ANTI-GERM® Spezial Pulver

Порошкообразное сильнощелочное моющее средство

Мойка нагревателей, сепараторов, танков и трубопроводов, а также перфорированных форм и плоских перфорированных металлических поверхностей

1-2% при Т = 75-85°С

Высококачественная сталь

ANTI-GERM® SRA20 fliissig

Жидкое высокощелочное пенное моющее средство. Обладает эмульгирующим, диспергирующим действием

Мойка коптильных камер, оборудования, полов, облицовочной плитки

2-5% при Т = 20-50°С

Высококачественная сталь, синтетические материалы

ANTI-GERM® SR С 40 flussig

Жидкое щелочное пенное моющее-дезинфицирующее средство с активным хлором. Прекрасно растворяет жиры, белки

Мойка оборудования полов, облицовочной плитки

2-5% при Т = 20-50°С

Высококачественная сталь, алюминий, синтетические материалы

ANTI-GERM® SRC 50 flussig

Жидкое щелочное пенное моюще-дезинфицирующее средство с активным хлором

То же

То же

Высококачественная сталь, синтетические материалы

Кислотные средства

ANTI-GERM® SX fliissig

Жидкое кислотное беспенное моющее средство. Растворяет полностью минеральные отложения

Циркуляционная мойка оборудования, инъекторов

1-2% при Т = 50-70°С

Высококачественная сталь

ANTI-GERM® AZ Saure 112 m. D. flussig

Жидкое кислотное комбинированное моющее и дезинфицирующее средство для применения в молочном хозяйстве

Периодическая кислотная контрамойка сборных резервуаров, лагерных танков, трубопроводов, сыродельных установок и маслоизготовителей

1-2% при Т = 50-70°С

Нержавеющая сталь, алюминий и кислотостойкие полимерные материалы

ANTI-GERM® AZ Saure L flussig

Жидкое кислотное однофазное моющее средство. Растворяет остатки белка, жира, извести

Мойка молочных цистерн и танков, трубопроводов, сыродельных установок и маслоизготовителей

1-2% при Т = 50-70°С

Стальные, алюминиевые поверхности

ANTI-GERM© SR S 15 fliissig

Жидкое кислотное пенное моющее средство с дезинфицирующим эффектом. Удаляет остатки грязи и извести

Мойка и дезинфекция оборудования, полов, стен

2-5% при Т = до 60°С

Высококачественная сталь, кислотостойкие пластмассы, оцинкованные поверхности

ANTI-GERM® Antilith fliissig

Жидкий кислотный растворитель накипи, содержит ингибиторы коррозии

Удаление накипи с паровых котлов и бутылкомоечных машин, в нагревателях непрерывного действия, бойлерах, кондиционерах и холодильных башнях

5-20% при Т = до 40°С

Стальные поверхности

ANTI-GERM® SER fliissig

Жидкое кислотное однофазное моющее средство с дезинфицирующими свойствами

Кислотная однофазная мойка в отделении холодного молока. Мойка молочных цистерн, молочных танков, трубопроводов, сыродельных установок, маслоизготовителей

0,7-2,0% при Т = 50-75°С

Стальные и алюминиевые поверхности

Нейтральные средства

ANTI-GERM® FETT-EX Gel

Нейтральный для кожи, высококонцентрированный растворитель жира, крахмала для ручной мойки

Применяется для бережной мойки любых аппаратов, полов, дверей, окон, стен, керамической плитки. Особенно эффективен при сильных загрязнениях

1-2% при Т = 20°С и выше

Любые

ANTI-GERM® Sintex m. D. fliissig

Не содержащее щелочи моющее средство с дезинфицирующим компонентом обеспечивает снижение количества бактерий

Для ручной мойки оборудования, полов, дверей, окон, стен, облицовочной плитки, приборов, стеклянной тары, в лабораториях

0,2-1% при Т = 20°С и выше

- « -

Добавки

ANTI-GERM® Alktiv PF fliissig

Концентрат действующего вещества, усилитель действия натрового щелока и его растворов, не содержит ЭДТА и НТА

Применяется в качестве дополнительного компонента к натриевой щелочи для проведения производственной мойки (нагреватели, сепараторы, резервуары, трубопроводы и установки сверхвысоких температур)

0,3-3% при Т=60-120°С

Высококачественная сталь

ANTI-GERM® Komposa fliissig

Концентрированная присадка к азотной кислоте, усилитель действия кислоты

Применяется в качестве присадки к азотной кислоте для мойки нагревателей и сепараторов



То же

ANTI-GERM® PENNGAR INHIB ODOR

Специальное средство для абсорбирования запаха на основе ПАВ, органических солей и минералов

Применяется для санации линий канализации, трубопроводов сточных вод, канализационных коллекторов, различных поверхностей и помещений

0,5-10% при Т = 20°С

Любые

Дезинфектант

ANTI-GERM® Peroxan forte fliissig

Жидкое кислотное дезинфицирующее средство для пищевой промышленности

Используется в молочной промышленности и в производстве напитков для стерилизации и быстрой дезинфекции поверхностей и сепараторов, танков, охладителей, трубопроводов, устройств и приборов, контактирующих с пищевыми продуктами

0,05-0,15% при Т = 8-90°С

-«-

Продукты личной гигиены

ANTI-GERM® Orlin Han-dreiniger

Моющее средство для рук, жидкое мыло

Моющее средство для рук, специально разработано для применения в пищевой промышленности





Щелочные моющие препараты группы "neomosсап®" (неомоскан®)

Neomoscan FA 4

Жидкое среднещелочное универсальное моющее средство. Эффективно в жесткой воде. Обладает эмульгирующим и диспергирующим действием, отличной грязеуносящей способностью. Разлагает белковые и жировые загрязнения. Содержит специальные фосфаты и добавки

Используется методами орошения, прокачки и отстаивания для мойки машин, изготовления полуфабрикатов, наполнительных и упаковочных препаратов трубопроводов, емкостей, полов и стен - вручную или с использованием машин низкого и высокого давления

0,5-5% при Т = 40-60°С

Хромоникелевая сталь, сталь, алюминий, щелочестойкие искусственные материалы, железо, медь, латунь, стекло, оцинкованные поверхности. Для лакированных и окрашенных поверхностей - предварительная проверка

Neomoscan FA 12

Жидкое пенное высокощелочное специальное моющее средство. Эффективно в жесткой воде. Особая комбинация щелочи с пенообразующими и смачивающими веществами. Обладает эмульгирующим и диспергирующим действием, отличной грязеуносящей способностью. Разлагает особо пригоревшие и обугленные белковые и жировые загрязнения

Используется при автоматической мойке через распылительные форсунки методом орошения преимущественно с помощью машин высокого и низкого давления для мойки: коптильных и варочных камеры варочных котлов из стали (время отстаивания 30-60 мин) оборудования из стали и щелочестойких искусственных материалов

При использовании пенообразователей: 1-5% при Т = 60-80, 2-25% при Т = 60-80, 1-5% при Т до 80°С, 1-3% при Т = 60-80°С

Сталь, резина, щелочестойкие искусственные материалы. Для алюминия, легких и цветных металлов, оцинкованных и луженых поверхностей не пригоден

Neomoscan FA 19Z

Жидкое беспенное высокощелочное моющее средство. Эффективно в жесткой воде. Обладает эмульгирующим и диспергирующим действием, отличной грязеуносящей способностью

Используется всеми способами машинной мойки в закрытых системах для мойки фритюрниц, жарочных автоматов, ящиков, оборудования

1,5-5% при Т = 50-80°С

Хромоникелевая сталь, сталь, резина, щелочестойкие искусственные материалы. Для алюминия, легких и цветных металлов, оцинкованных и луженых поверхностей не пригоден

Neomoscan RD-B

Жидкое щелочное беспенное моюще-дезинфицирующее средство. Эффективно в жесткой воде. Препятствует отложению солей жесткости воды. Комбинация щелочности, специальных комплексообразователей, диспергаторов и активного хлора, 1%-ный раствор содержит 200 мг/л активного хлора. Не содержит фосфатов и ПАВ

Используется всеми способами машинной и ручной мойки и дезинфекции для мойки цистерн, танков, емкостей трубопроводов, разливочных и упаковочных машин

0,4-1% при Т = 40-85 °С

Высококачественная сталь, сталь, железо, алюминий, латунь, медь, искусственные материалы, стекло-эмаль, резина, луженый материал

Neomoscan S11

Жидкое пенное щелочное моющее средство. Эффективно в жесткой воде. Обладает эмульгирующим и диспергирующим действием, отличной грязеуносящей способностью. Комбинация щелочности, комплексообразователей, диспергаторов и ПАВ. Разлагает белковые и жировые отложения

Используется преимущественно с помощью пенообразователей низкого давления, а также вручную для мойки оборудования, трубопроводов, транспортеров, наполнительных и упаковочных машин, рабочих мест, инвентаря, стен и полов

0,5-5% (в сложных случаях до 10%) при Т = 20-50°С

Хромоникелевая сталь, сталь, железо, искусственные материалы, резина. Для лакированных и окрашенных поверхностей предусмотрена предварительная проверка

Neomoscan S22

Жидкое пенное щелочное моюще-дезинфицирующее средство. Эффективно в жесткой воде. Обладает эмульгирующим и диспергирующим действием, отличной грязеуносящей способностью. Комбинация щелочности, ком плексообразователей, диспергаторов и ПАВ, 1%-ный раствор содержит 350 мг/л активного хлора

Используется преимущественно с помощью пенообразователей низкого давления, а также вручную для мойки оборудования, трубопроводов, рабочих мест, инвентаря, стен и полов

1-5% (в сложных случаях до 10%) при Т = 20-50°С

Хромоникелевая сталь, сталь, железо, алюминий, медь, латунь, стеклоэмаль, резина, искусственные материалы и луженые поверхности

Neomoscan TE-S

Жидкое пенное щелочное моюще-дезинфицирующее средство с целевым пенообразованием. Эффективно в жесткой воде. Комбинация щелочности, ПАВ, специальных комплексообразователей, диспергирующих и смачивающих веществ, 1%-ный раствор содержит 350 мг/л активного хлора

Используется преимущественно с помощью пенообразователей низкого и высокого давления, а также вручную для мойки оборудования, трубопроводов, рабочих мест, инвентаря, стен и полов

1-3% при Т = 20-50°С, в экстремальных случаях 20-50%

Хромоникелевая сталь, сталь, медь, латунь, стеклоэмаль, щелочестойкие искусственные материалы. Резина не повреждается. Для алюминия, легких металлов, оцинкованных поверхностей не пригоден

Neomoscan FA510/UHT

Жидкое беспенное высокощелочное моющее средство. Эффективно в жесткой воде. Комбинация щелочности, специальных комплексообразователей, диспергирующих и смачивающих веществ. Не содержит ПАВ

Используется всеми способами машинной мойки в закрытых системах (CIP) для мойки: пастеризационно-охладительных установок, фризеров, танков, трубопроводов

1,5-2,5% при Т = 70-85°С

0,5-1,5% при Т = 70-85°С

Хромоникелевая сталь, сталь, щелочестойкие пластмассы. Резиновые уплотнения не повреждаются. Для алюминия, его соединений, оцинкованных и луженых поверхностей не пригоден

2.6. Характеристика установок для дезинфекции оборудования и помещений

Показатели

«Аист-8»

Я9-ЛУМ-4

Я9-ЛУМ-5

ГУ «ВНИМИ» (г. Москва)

Мойка водой

Влажная дезинфекция

Мойка горячей водой

Циркуляционная мойка горячей водой

холодной

горячей

Производительность, л/мин

25-30

7-15

20-30

25

Вода:











давление, МПа

1

1,5

1,2

0,2-0,3

Н.д.

температура, °С

-

До 60

-

60-70

60-80

Установленная мощность, кВт

2,2

3,2

2,2

-

15

Габаритные размеры, мм

1800x650x1100

2000x1000х1500

1800х900х1700

Масса, кг

-

200

-

600

Н.д.

При периодических осмотрах оборудования проверяют техническое состояние сборочных единиц и качество межремонтного обслуживания, производят замену деталей, которые не могут проработать до очередного планового ремонта. Периодические осмотры проводят без разборки и с разборкой оборудования. После осмотра с разборкой оборудования его собирают и пускают в ход. После проверки работы машины под нагрузкой ее сдают обслуживающему персоналу. Периодические проверки на точность и испытания отдельных агрегатов состоят из проверки правильности сборки оборудования и точности его работы.

При техническом обслуживании оборудования большое внимание уделяют своевременному и качественному выполнению смазочных работ. Например, по некоторым данным, более 20% отказов оборудования мясокомбинатов происходит из-за некачественного смазывания.

Для смазывания трущихся поверхностей оборудования перерабатывающих отраслей используют различные смазочные материалы, в том числе трансмиссионные, индустриальные и компрессорные масла, а также пластические смазки.

Трансмиссионные масла предназначены для смазывания агрегатов трансмиссий транспортных средств, а также зубчатых редукторов и червячных передач оборудования. Они представляют собой базовые масла, легированные функциональными присадками. В качестве базовых компонентов используют минеральные, частично или полностью синтетические масла. По классификации ГОСТ 17479-85 масла маркируют буквами ТМ (трансмиссионное масло) и цифрами, первая из которых указывает группу масла по эксплуатационным свойствам, вторая - класс вязкости. Например, трансмиссионное масло ТМ-5-18 относится к 5 группе по эксплуатационным свойствам и 18 классу вязкости. Для смазывания зубчатых передач применяют трансмиссионные масла ТМ-1-18, ТМ-2-9, ТМ-2-18, ТМ-3-9, ТМ-3-18, ТМ-5-34 и др.

Обозначение индустриальных масел включает в себя группу знаков, разделенных между собой дефисом. Первая буква "И" (индустриальное масло), вторая прописная буква определяет принадлежность к группе по назначению, третья - принадлежность к подгруппе по эксплуатационным свойствам и четвертый знак - цифра, которая характеризует класс по кинематической вязкости. Например, индустриальное масло И-Г-С-32 относится к группе Г, подгруппе С и имеет класс вязкости 32.

Для смазывания оборудования применяют индустриальные масла различных марок, в том числе И-Л-А-7, И-Г-А-32, И-Г-С-32 и др.

К компрессорным маслам для холодильных машин предъявляют специфические требования, обусловленные непрерывным контактом смазывающего материала с хладагентом, а также постоянным изменением температуры и давления среды. Для компрессоров холодильных машин рекомендуется применять минеральные и синтетические масла с достаточно низкой температурой застывания и высокой химической стабильностью. Под химической стабильностью принято понимать склонность масел к взаимодействию с хладагентами на основе галогенопроизводных углеводородов жирного ряда при повышенных температурах и давлении. Важнейшими эксплуатационными характеристиками холодильных масел являются их способность к взаимному растворению с хладонами, а также температура, при которой из растворов выпадают хлопья парафина.

Для компрессоров холодильных машин применяют масла серий ХА и ХФ в соответствии с ГОСТ 5546-86 (табл.2.7).

2.7. Характеристика масел для компрессоров холодильных машин

Показатели

ХМ-35

ХА-30

ХФ12-16

ХФ22-24

ХФ22С-16

ХС-40

Кинематическая вязкость при температуре, мм2/с:













20°С

-

£50

³17

-

-

-

50°С

32-37

28-32

³16

24,5-28,4

16

37-42

Кислотное число, мг КОН/г

0,03

0,05

0,02

0,04

0,35

0,02

Температура, С:













вспышки в открытом тигле

190

185

174

130

225

200

застывания

-37

-38

-42

-55

-58

-45

Кроме масел по ГОСТ 5546-86, для компрессоров холодильных машин, работающих в диапазоне температур от -50 до +150°С, можно применять синтетическое масло ВНИИНП ХС-40, а для промышленных фреоновых холодильных машин - нефтяное масло ХМ-35.

Основное назначение смазок - уменьшение износа поверхностей трения сборочных единиц оборудования. Смазки классифицируют по консистенции, составу и областям применения.

По консистенции смазки разделяют на полужидкие, пластические и твердые, по составу - на мыльные, неорганические, органические и углеводородные, по области применения - на антифрикционные, консервационные, уплотнительные и канатные.

Для смазывания оборудования нашли применение антифрикционные смазки Солидол С, Солидол Ж, Метол-24, Фиол-2 и др.

Правила и порядок замены и заправки оборудования смазочными материалами определены руководством по эксплуатации конкретного изделия. Ежесменное смазывание оборудования обычно выполняют рабочие, его обслуживающие, а периодическое заполнение масленок длительного действия, доливку и замену масла в картерах и емкостях - специальные смазчики или слесари-ремонтники.

Для транспортирования масел внутри помещений и его замены используют тележки с емкостями, снабженными насосами для перекачки масел. Для долива масла в картеры применяют шланговые маслоразборные устройства, для подачи пластической смазки через пресс-масленки к трущимся поверхностям - нагнетатели смазки, например, С322, 315М, 03-13973 - ГОСНИТИ и др.

Смазывание оборудования проводят согласно схемам и таблицам, которые содержат сведения о марках и количестве смазочного материала, условия и порядок заправки дублирующим (резервным) материалом, в том числе зарубежным. Для наглядности места смазывания схемы дают на контурном изображении оборудования.

Схема и таблица смазывания машины для снятия копыт В1-ФСК-ПС даны на рис. 2.1 и в табл. 2.8.

Рис. 2.1. Схема смазывания машины для снятия копыт В1-ФСК-ПС

2.8. Таблица смазывания машины В1-ФСК-ПС

Составная часть

тем

Масса (объем) заправки ТСМ, г

Норма расхода ГСМ, г/ч

Периодичность и способ смены (пополнения) ГСМ

Номер позиции точек заправки ГСМ на схеме

Примечание

1

2

3

4

5

6

7

Подшипник:













скольжения верхнего вала В1-ФСК.02.000

Солидол Ж

ГОСТ 1033-79

32

0,4

Один раз в неделю заполнением пресс-масленкой

I



скольжения шестерни муфты В1-ФСК.02.000

То же

20

0,4

То же

II



качения шестерни В1-ФСК.02.000

- «-

50

0,05

Один раз в 3 месяца, заполнением пресс-масленкой

IV



качения промежуточного и нижнего валов В1-ФСК.02.000

- «-

100

0,05

То же

V



качения разгрузочного механизма В1-ФСК.09.000

- «-

28

0,001

Один раз в 12 месяцев заполнением полостей корпуса подшипника

VIII

Допускается заменитель Солидол С, ГОСТ 4366-76

качения натяжной звездочки В1-ФСК.08.000

Солидол Ж ГОСТ 1033-79

25

0,001

Один раз в 12 месяцев заполнением полостей корпуса подшипника

IX

Допускается заменитель Солидол С, ГОСТ 4366-76

Ролики обгонной муфты В1-ФСК.02.000

- « -

20

0,02

Один раз в 6 месяцев заполнением полости корпуса муфты

III

То же

Звездочки цепной передачи и цепь В1-ФСК-02.000

- « -

50

0,25

Один раз в месяц нанесением на трущиеся поверхности

VI

- «-

Шестерни и подшипники мотор-редуктора В1 -ФСК.00.000



По паспорту мотор-редуктора





VII



Зубчатые передачи В1-ФСК.02.00

- « -

6

0,02

Один раз в неделю нанесением на трущиеся поверхности

X

- «-

2.5. Особенности технического обслуживания основных машин и оборудования

Сепараторы. Предусматривается следующая технология технических обслуживании.

В течение смены проверяют частоту вращения барабана, уровень масла в картере, работу манометра, осматривают детали барабана на предмет коррозии и выявления возможных дефектов.

Через 200 ч работы при необходимости доливают масло, а в случае загрязнения заменяют его.

Через 750 ч работы при необходимости разбирают барабан, очищают его детали, тщательно проверяют состояние уплотнений, удаляют следы коррозии, устраняют дефекты, очищают и смазывают конус веретена.

Через 1500 ч работы очищают и смазывают конус веретена, проверяют состояние фрикционных и тормозных накладок и в случае их износа заменяют.

Через 9000 ч работы проводят полную ревизию сепаратора: тщательный осмотр, очистку и смазывание барабана, проверку состояния уплотнений, разборку вертикального и горизонтального валов, проверку и смазывание деталей. При осмотре обращают внимание на состояние подшипников, пружин и зубчатых зацеплений.

Для очистки механических деталей привода сепаратора (кроме деталей барабана и приемно-выводного устройства) применяют керосин, уайт-спирит, минеральные спирты и другие растворители. Уплотнительные кольца очищают раствором соды. Накладки, тормоза и муфты очищают керосином, уайт-спиритом. Для очистки деталей барабана и приемно-выводного устройства рекомендуется применять 1%-ный раствор каустической соды, а также 0,5-0,8%-ный раствор азотной кислоты.

Особое внимание при техническом обслуживании уделяют смазыванию сепаратора. Уровень масла в картере станины не должен быть ниже контрольной линии. Зубчатые зацепления, шарикоподшипники смазывают путем разбрызгивания масла из масляной ванны станины с помощью шестерни. В качестве смазочного материала рекомендуются масло М20А, масла вакуумные ВМ-6, ВМ-4 и другие. Масло для смазывания сепаратора должно быть чистым, бескислотным, не содержать воду и твердые частицы. При заливке масла пользуются фильтром.

В новом сепараторе первую замену масла рекомендуется проводить после 15 ч работы, вторую - после 30 и третью - после 50 ч. Периодичность смены масла дана в табл. 2.9.

2.9. Периодичность смены масла в узлах сепаратора

Место смазки

Способ смазывания

Периодичность нанесения или смены масла

Детали приводного механизма, шестерни, втулки, шарикоподшипники, пружины горловой опоры

Разбрызгивание из ванны станины

Полная смена масла через 400 ч работы

Посадочный конус веретена и основание барабана

Вручную

Один раз в месяц

Резьбовой конец и посадочный конус веретена

-«-

Один раз в неделю

Резьбовое соединение приемно-выводного устройства, резьба большого и малого затяжных колец барабана, резьбовые соединения посуды

- «-

Каждый раз перед сборкой приемно-выводного устройства, барабана и посуды

Соприкасающиеся поверхности узла, «основание - поршень»

-«-

Один раз в месяц

Детали клапана

- «--

Перед каждой установкой, но не реже одного раза в месяц

Подшипники электродвигателя

- «-

Согласно инструкции по эксплуатации

В процессе нормальной эксплуатации сепараторов через каждые 50 ч работы сливают примерно 1/10 часть масла, находящегося в масляной ванне, предварительно дав ему отстояться. Затем доливают свежее масло до необходимого уровня. В дальнейшем масло следует менять через каждые 400 ч работы сепаратора. Раз в сутки сливают из масляной ванны постороннюю примесь. При полной замене масла масляную ванну станины необходимо промыть и насухо протереть чистой тканью. В процессе эксплуатации регулярно контролируют состояние уплотнительных прокладок, от которых зависит герметичность масляной ванны.

Через каждые 15-30 дней в зависимости от модели или марки сепаратора снимают основание барабана с веретена. Для этого используют съемник, наворачиваемый на резьбовой конец основания. Перед установкой барабана на веретено конус веретена смазывают тонким слоем смазки. С такой же периодичностью следует проводить разборку барабана, приемно-выводного устройства и мойку всех деталей, соприкасающихся с продуктом.

При каждой разборке и сборке барабана обращают внимание на возможные дефекты деталей (вмятины, забоины, задиры, трещины, раковины, износ посадочных поверхностей и т.п.). Неисправности немедленно устраняют или заменяют детали новыми. При наличии трещин или раковин на корпусных деталях барабана включать сепаратор запрещается. Следует обращать внимание на недопустимость появления на деталях при разборке и сборке задиров, вмятин и других дефектов.

При разборке и сборке пользуются приспособлениями и инструментом. Детали разобранных узлов промывают и осматривают, изношенные детали заменяют новыми. Как правило, в случае замены деталей (кроме уплотнительных прокладок и штифтов) барабан необходимо отбалансировать.

При полной разборке горизонтального вала проверяют состояние рабочей поверхности бандажа, накладок и колодок. При износе хотя бы одной накладки или колодки замене подлежат все накладки или колодки с подгонкой колодок по массе с разностью 3 г. Колодки устанавливают на приработанные с ними пальцы, поэтому пальцы и колодки подлежат маркировке.

При сборке верхней опоры вертикального вала стаканчик должен нажимать на грани корпуса. Крепежные болты и колпачки должны быть завернуты.

При перерыве в работе сепаратор подвергают консервации. Консервации   подлежат  неокрашенные   поверхности  приводного механизма, детали барабана, кроме тарелок и уплотнительного кольца. В качестве консерванта рекомендуются смазка ПВК, масло К-17 или другие материалы. По истечении срока консервации для данного материала сепаратор необходимо переконсервировать.

Оставлять сепаратор загрязненным даже на непродолжительное время запрещается. Это приводит к образованию трудноудаляемого осадка, который может нарушать балансировку и вывести из строя сепаратор. Своевременная и тщательная очистка сепаратора необходима также для соблюдения санитарных правил. Поэтому сразу после окончания сепарирования необходимо промыть барабан и приемно-выводное устройство вместе с трубопроводами и пастеризаторами. При очистке запрещается подавать избыток воды в чашу станины во избежание попадания ее в картер. Очистку проводят теплой, а полоскание - холодной водой.

Резиновые кольца моют теплой водой. В процессе эксплуатации их надо оберегать от попадания масла, так как оно быстро разрушает резину. Для предотвращения растягивания резиновые кольца сушат в горизонтальном положении.

Резервуары для охлаждения молока. Основной операцией по их обслуживанию является очистка. Ежедневно после опорожнения резервуар очищают в течение 2 мин теплой (25-30°С) водой, затем в течение 5 мин - горячим (55-60°С) 0,5%-ным моющим раствором порошка А, Б, В, потом в течение 2 мин ополаскивают теплой (25-30°С) водой. Для этого в резервуар заливают 40 л соответствующей жидкости. Моющую жидкость подают в полый вал мешалки и разбрызгивают через отверстия. При вращении мешалки очищается и внутренняя поверхность резервуара.

Перед окончанием операции открывают вентиль насоса для постепенного слива использованной жидкости в канализацию. Если ежедневно не промывать резервуар с помощью мешалки, то загрязняются внутренняя полая часть вала мешалки и молоко.

Моющий раствор готовят не в резервуаре, а в отдельном сосуде (ведро, бочка и др.), чтобы нерастворившиеся частицы моющего порошка не забивали отверстия мешалки.

При заключительном ополаскивании теплой водой не следует заливать воду в резервуар. В промывочный насос заливают воду из отдельной емкости с целью предупреждения попадания в резервуар воды, содержащей остатки моющей жидкости. Молочный кран при этом открывают, а электродвигатель насоса охлаждающей жидкости выключают.

Фильтр молока разбирают и моют вручную щеткой или ершом. Также промывают мерную линейку, трубы датчика электроконтактного термометра, вал и лопасти мешалки.

Наружную поверхность резервуара каждый день промывают моющим раствором щеткой и ополаскивают чистой водой. После мойки следует открыть крышки и сливной кран до следующего заполнения молоком. Фильтр молока оставляют разобранным.

Дезинфекцию проводят 0,1%-ным раствором гипохлорита натрия или кальция (возможно применение хлорамина) в течение 5 мин: зимой - один раз в три-пять дней, летом - через день. После дезинфекции резервуар промывают горячей водой.

Один раз в неделю снимают крышки, сливной кран, вал мешалки, мерную линейку и разбирают их на детали, которые ополаскивают теплой водой, а затем моют щетками и ершами в 0,5%-ном моющем растворе, нагретом до 40-45°С, и ополаскивают чистой теплой водой. Нужно очень тщательно промыть гнезда и отверстия, открывающиеся после частичной разборки резервуара, особенно внутреннюю полость вала мешалки. Промытые сборочные единицы гнезда и отверстия обрабатывают дезинфицирующим раствором.

Молочный камень очищают при обнаружении налета на поверхностях резервуара. В резервуар заливают 40 л 0,2%-ного раствора уксусной или 0,01%-ного раствора соляной кислоты. Включают мешалку и насос для удаления налета. Применение щеток и ершей ускоряет этот процесс. Обработка поверхности резервуара металлическими щетками и скребками не допускается.

После слива раствора резервуар промывают чистой холодной водой и дезинфицирующим раствором.

Очиститель-охладитель молока. Техническое обслуживание включает в себя мойку, дезинфекцию, замену масла в картере станины центрифуги, а также ручную очистку пластин охладителя и корпуса центрифуги. Мойку и дезинфекцию проводят в такой же последовательности, теми же моющими растворами и с той же периодичностью, как и резервуаров.

Первую замену масла в картере станины центрифуги осуществляют после 15 ч, вторую - после 50, затем - через 200-250 ч работы. Перед сливом отработавшее масло должно отстояться.

Через 15 суток основание барабана снимают с веретена и промывают внутреннюю часть корпуса центрифуги.

Техническое обслуживание электрооборудования заключается в проверке мегаомметром сопротивления изоляции, которое должно быть не менее 0,5 МОм, сопротивления заземления, состояния контактов магнитных пускателей и кнопок "Пуск" и "Стоп", надежности затяжки клеммных соединений.

Холодильные машины. Технология технического обслуживания рассмотрена на примере машин ХМФ-16, ХМФ-32, ХМ-ФУ 401, которые широко применяются на предприятиях по хранению и переработке плодоовощной продукции.

При ежесменном техническом обслуживании холодильных машин узлы и агрегаты очищают от пыли и грязи обтирочной ветошью или волосяными щетками. При этом холодильная машина должна быть отключена. Затем проверяют отсутствие подтекания смазки в компрессоре, крепление компрессоров, аппаратов, трубопроводов и приборов автоматики, состояние контрольно-измерительных приборов, сальников водяных и рассольных насосов, уровень масла в картере компрессора, герметичность запорной арматуры, трубопроводов, крышек конденсаторов и испарителя, температурный режим в камерах холодильных машин.

При ЕТО контролируют также нагрев компрессоров и электродвигателей. Температура картеров компрессоров и корпусов подшипников электродвигателей не должна превышать 50-60°С. Разность температуры воды на входе и выходе из конденсаторов должна составлять для основных машин 2-8°С, температура воздуха в машинном доении не более 25°С, давление масла в компрессоре 0,1-0,2 МПа. При ЕТО холодильных машин проверяют состояние испарительных батарей. При наличии снеговой шубы производят оттайку.

При ТО-1, кроме выполнения операций ежесменного технического обслуживания, проверяют герметичность систем. В случае ее нарушения откачивают хладон в баллоны, испытывают систему давления газа, определяют утечки и восстанавливают герметичность, заправляют системы хладоном.

Хладон удаляют из систем холодильных машин в баллоны следующим образом. Машину отключают от электрической сети, устанавливают свакуумированный баллон (рис. 2.2) для хладона в водосборник, расположенный на весах. Баллон должен быть установлен вентилем вверх. При этом запрещается использовать баллоны, у которых истек срок действия периодического освидетельствования и неисправны вентили. Устанавливают ороситель и соединяют его с помощью прорезиненного рукава и стяжных хомутов с водопроводной, а водосборник - с канализационной сетью. Затем устанавливают нагнетательный вентиль в положение "Открыто", выворачивают пробку из корпуса нагнетательного вентиля компрессора, а на ее место заворачивают тройник с манометром. Свободный штуцер тройника вентиля соединяют со штуцером вентиля баллона медной трубкой и накидными гайками. После этого нагнетательный вентиль устанавливают в положение "Закрыто". Трубку продувают хладоном и заворачивают накидную гайку на штуцере вентиля. Затем открывают запорный вентиль, регулируют подачу воды на ороситель, взвешивают баллон вместе с оросителем, водосборником, водой и записывают результаты взвешивания. При этом водяная пленка должна покрывать всю поверхность баллона, а уровень воды в водосборнике не должен быть выше сливного патрубка. После этого открывают вентиль, включают холодильную машину в автоматический режим работы и откачивают хладон в баллон. Давление нагнетения должно быть не более 1,3 МПа, а масса откачиваемого хладона не должна превышать объем баллона. Затем выключают холодильную машину и закрывают вентиль. Избыточное давление в системе должно быть не менее 0,05 МПа. Нагнетательный вентиль устанавливают в положение "Открыто", трубку снимают со штуцеров, тройник вместе с манометром выворачивают из вентиля, заворачивают в отверстие пробку и проверяют разъемные соединения на герметичность. Под пробку устанавливают медное уплотнительное кольцо. Утечка хладона из системы не допускается.

Порядок испытания системы давлением газа рассмотрен на примере холодильных машин ХМФ-16, ХМФ-32, ФМН-10 и ХМВ1-9.

Рис. 2.2. Схема откачки хладона в баллон:
1 - вентиль; 2 - ороситель; 3 - трубка медная; 4 - вентиль компрессора нагнетательный; 5 - компрессор; 6 - вентиль компрессора всасывающий; 7 - весы; 8 - рукав прорезиненный; 9 - водосборник; 10 - баллон; 11 - вентиль запорный

После отключения машины (рис. 2.3) баллон устанавливают в непосредственной близости от компрессора. Затем на штуцер баллона монтируют редуктор, а шпиндель всасывающего вентиля переводят в положение «Открыто». Со штуцера вентиля отвинчивают трубку мановакуумметра. Навинчивают на него накидную гайку медной трубки. Соединения должны быть плотными, трубка - отожженной. Перед закреплением гайки трубку продувают газом.

Вентиль устанавливают в положение «Рабочее», а запорные вентили с электромагнитными приводами - в положение «Открыто». Затем открывают вентиль на баллоне и редуктором создают в системе требуемое для испытания давление - 1 МПа. После этого закрывают вентиль и проверяют систему на герметичность. Обмыливанием возможных мест утечки газа из системы (резьбовые, фланцевые, сварные и паяные соединения, места изгиба труб и т.п.). Мыльный раствор должен содержать 10% глицерина и не должен быть вспененным.

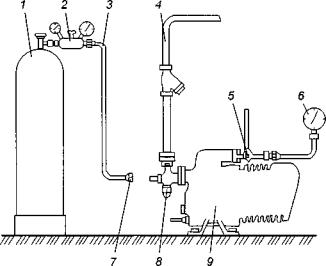

Рис. 2.3. Схема испытания системы давлением газа:
1 - баллон; 2 - редуктор; 3 - трубка медная; 4 - трубопровод всасывающий; 5 - вентиль компрессора нагнетательный; 6 - манометр; 7 - гайка накидная; 8 - вентиль компрессора всасывающий; 9 - компрессор

При обнаружении утечки газа понижают давление в системе до атмосферного, ослабив накидную гайку на штуцере редуктора. Устранение неплотностей в системе, находящейся под давлением, не допускается. После устранения неисправностей вновь доводят давление газа до 1,25 МПа и выдерживают систему под таким давлением 24 ч. Систему считают выдержавшей испытание, если в ней сохраняется указанное давление. Затем вентиль устанавливают в положение «Открыто», снимают медную трубку, отвинчивают накидные гайки со штуцера редуктора, выпускают газ из системы, завинчивают трубку манометра на штуцер тройника всасывающего вентиля, снимают редуктор и навинчивают на баллон защитный колпак.

Системы холодильных машин ХМ-ФУ401, ХМ-ФУУ801 заправляют хладагентом следующим образом. Баллон с хладоном (рис. 2.4) и подставкой устанавливают на весы и взвешивают. Наполнительную трассу присоединяют одним концом к вентилю на баллоне, другим через технологический фильтр-осушитель - к наполнительному вентилю на фильтре-осушителе регулирующей станции. Открывают (рис. 2.5) электромагнитный вентиль, вентиль на баллоне, а затем наполнительный вентиль системы. Система должна заполняться самотеком. После прекращения поступления хладона самотеком закрывают вентиль на выходе из ресивера и всасывающий вентиль компрессора, пускают воду в конденсатор и запускают рассольный насос, после этого включают компрессор. Постепенно открывая всасывающий вентиль, откачивают часть хладона в ресивер и конденсатор. Давление всасывания должно быть не ниже 0,215, а в конденсаторе - не выше 0,9 МПа. Затем определяют количество хладона, заправленного в систему, периодически взвешивая баллон с хладоном и подставкой. В систему холодильной машины, например, ХМ-ФУ401 должно быть заправлено 140-150 кг хладона.

Рис. 2.4. Схема зарядки системы хладоном:
1 - вентиль заправочный; 2,3 - фильтры-осушители; 4 - вентиль запорный; 5 - баллон с хладоном; 6 - весы; 7 - регулирующая подставка; 8 - манометр

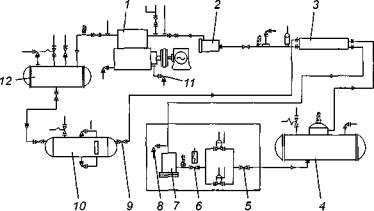

Рис. 2.5. Схема холодильных машин ХМ-ФУ401 и ХМ-ФУУ801:
1 - компрессор; 2 - фильтр угловой; 3 - теплообменник; 4 - испаритель; 5,6,8,9,11 - вентили; 7 - фильтр-осушитель; 10-ресивер; 12 - конденсатор

По окончании заправки системы хладоном открывают вентиль на выходе из ресивера, закрывают наполнительный вентиль и вентиль на баллоне, затем его отсоединяют.

При ТО-1 проверяют содержание влаги в хладоне, наличие воздуха в системах и масла в картерах компрессоров, настройку, при необходимости регулируют или заменяют терморегулирующий вентиль, визуально проверяют состояние сальников водяных и рассольных насосов, герметичность запорной аппаратуры, трубопроводов, крышек испарителей и конденсаторов.

При каждом десятом техническом обслуживании холодильных машин проверяют состояние клапанов компрессоров и при необходимости устраняют неисправности. При ТО-1 проверяют также техническое состояние, если нужно, то регулируют или заменяют датчики-реле давления, температуры, разности давления и электромагнитные вентили. Тарировку предохранительных клапанов проверяют один раз в год.

При наличии воздуха в системах его удаляют. При удалении воздуха из систем холодильных машин ХМФ-16 и ХМФ-32 (рис. 2.6) закрывают вентиль ресивера. Затем включают компрессор, откачивают хладон из системы в ресивер и конденсатор, закрывают всасывающий вентиль, выключают компрессор на 1-1,5 ч. Давление в системе должно установиться 0,02-0,03 МПа, а температура хладагента - стать равной температуре окружающей среды. После этого выпускают воздух из ресивера через спускную пробку. Воздух удаляют кратковременно, избегая больших потерь хладагента.

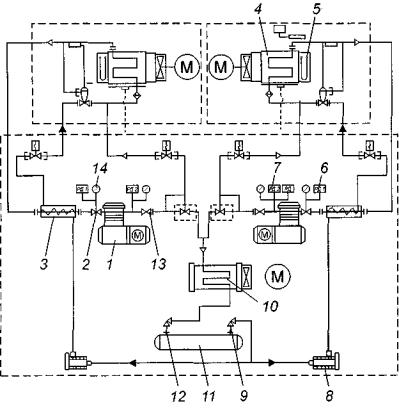

Рис. 2.6. Схема холодильно-нагревательных машин ХМФ-32 (ХМФ-16):
1 - компрессор; 2 - вентиль всасывающий; 3 - теплообменник; 4 - воздухоохладитель; 5 - электронагреватель; 6, 7 - реле давления; 8 - фильтр-осушитель; 9, 12 - вентили; 10 - конденсатор; 11 - ресивер; 13 - вентиль нагревательный; 14 - мановакуумметр

Компрессор заправляют маслом при отключенной холодильной машине в следующей последовательности (рис. 2.7). Всасывающий вентиль устанавливают в положение «Открыто», накидную гайку трубки мановакуумметра отвинчивают от штуцера всасывающего вентиля, к штуцеру подсоединяют маслонаполнительную трубку. Соединения должны быть герметичными, свободный конец трубки - погружен в масло, а вентиль - закрыт.

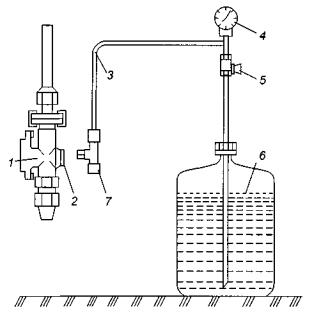

Рис. 2.7. Схема заправки компрессора:
1 - вентиль компрессора всасывающий; 2 - пробка; 3 - трубка маслонаполнительная; 4 - мановакуумметр; 5 - вентиль запорный; 6 - емкость; 7 - штуцер технологический

Замкнув клеммы реле давления всасывания, включают компрессор и снижают в нем давление. При появлении вакуума в компрессоре открывают запорный вентиль и наблюдают через смотровое кольцо за уровнем масла в компрессоре. При достижении требуемого уровня масла закрывают запорный вентиль и выключают компрессор. Масло должно закрывать 2/3 смотрового стекла. Затем всасывающий  вентиль  устанавливают  в  положение  «Открыто», пробку отвинчивают, маслонаполнительную трубку снимают, всасывающий вентиль устанавливают в положение «Рабочее» и снимают перемычку с клемм реле давления всасывания.

У котлов-парообразователей при ЕТО проверяют техническое состояние приборов автоматики, арматуры, питательного насоса, топочных дверей, колосников, дымовой задвижки, вентиляторов, убеждаются в отсутствии утечек топлива, воды, пара из трубопроводов, проверяют состояние и правильность регулировки предохранительных клапанов, работу регулятора уровня воды, устраняют отмеченные недостатки, запускают котел в работу и убеждаются в нормальном сгорании топлива.

Один раз в месяц выполняют операции ЕТО, кроме того, очищают дымовую трубу и коробку от сажи, удаляют накипь с поверхностей котла, промывают топливные фильтры, проверяют и подтягивают сальниковые набивки вентилей и кранов водопроводной и паропроводной систем, проверяют техническое состояние водомерного устройства, очищают от накипи и при необходимости заменяют прокладки водомерного стекла, от нагара - распылитель, камеру газификации горелки и свечу запала, от накипи- электроды датчика уровня, придонную часть барабана - от шлама, регулятор уровня - от шлама и грязи, подтягивают подвижную гайку сальника топливного насоса, проверяют техническое состояние вентиляторов, срабатывание приборов безопасности при искусственном создании аварийных режимов (два раза в год выполняют указанные операции), техническое состояние питательного насоса, удаляют из подшипников отработавший смазочный материал и заполняют их новым, сливают топливо из бака, удаляют отстой воды и грязи, промывают отстойник и заполняют бак топливом, проверяют техническое состояние системы зажигания и горелки, регулируют ее производительность и оптимальное сгорание топлива на максимальном и минимальном режимах, проводят гидравлическое испытание котла, восстанавливают поврежденную окраску. Отмеченные недостатки устраняют.

Перед началом работы у неработающего вакуумного котла КВМ-4,6А проверяют наличие воды в ловушке мановакуумметра, при необходимости доливают воду, прочищают подводящие трубопроводы от котла к ловушке через узел прочистки, проверяют наличие и исправность шплинтов на осях крепления бугеля загрузонной горловины и крепления рычага и серьги разгрузочной горловины, наличие предохранительных устройств загрузочной и разгрузочной горловин и сливных кранов, прочищают пробные краны на крышке загрузочной горловины, смазывают подшипниковые узлы вала мешалки, проверяют правильность соединения "гайка-втулка" и пары "винт-гайка" крышки загрузочной горловины с бугелем, наличие смазки в паре "винт-гайка" крышек нагрузочной и разгрузочной горловин, при необходимости производят смазывание, проверяют состояние внутренней полости отражателя и употнительной поверхности крышки загрузочной горловины.

При неработающем котле ежесменно производят принудительное открывание предохранительного клапана, соединенного с рубашкой котла, продувают трубку, соединяющую полость корпуса котла с мановакуумметром.

В конце каждой смены очищают все площадки вокруг котлов и горловины котла от остатков сырья и шквары.

Не реже одного раза в неделю во время профилактических осмотров производят следующие работы. При наличии корки на внутренних стенках корпуса котла его необходимо промыть. Для этого котел заполняют на 2/3 объема водой, закрывают крышку загрузочной горловины, включают мешалку и в течение 2 ч поддерживают в котле давление 0,2-0,25 МПа, после чего сбрасывают давление до атмосферного, подавая воду через пробнопускной кран переднего днища в канализацию. Затем котел промывают струей горячей воды из шланга через загрузочную горловину. Для обезжиривания котел промывают 2-3%-ным раствором кальцинированной соды, после чего раствор соды смывают водой. Затем проверяют болтовые соединения фланца горловины котла и при необходимости их подтягивают, проверяют уровень масла в редукторе и затяжку болтов крепления привода, смазывают пару "винт-гайка" крышек загрузочной и разгрузочной горловин, очищают отражатель крошки загрузочной горловины.

При эксплуатации теплообменных аппаратов следует руководствоваться Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, необходимо постоянно следить за температурой и давлением входящего теплоносителя и температурой выходящего продукта. В вакуум-аппаратах наблюдают за разрежением. Необходимо систематически контролировать состояние конденсатоотводчиков, предохранительных клапанов и воздушных кранов. Воздушный кран для отвода из парового пространства аппарата воздуха и других неконденсирующихся газов следует держать приоткрытым, чтобы температура отводящей трубы была не выше 50°С. Категорически запрещается повышать давление и температуру в аппаратах и трубопроводах сверх допустимых пределов.

Необходимо следить за плотностью фланцевых соединений и исправностью ограждений у движущихся деталей. Смазывание движущихся деталей и набивка сальников на ходу не разрешается.

Периодически, не реже одного раза в год, проводят наружный осмотр аппаратов, одновременно контролируют правильность их эксплуатации. Внутренний осмотр осуществляется не реже одного раза в три года. При этом проверяют состояние внутренних поверхностей аппарата, сварных и заклепочных швов. Если внутренний осмотр невозможен, то проводят гидравлическое испытание. Гидравлическое испытание с предварительным внутренним осмотром проводят не реже одного раза в шесть лет. Если аппарат не использовался свыше года или подвергался ремонту с нанесением заплат или сменой листов, то перед пуском обязательно должно быть проведено гидравлическое испытание.

При эксплуатации аппаратов необходимо систематически очищать поверхности теплообмена. Способ очистки зависит от вида и степени загрязнения, а также от конструкции аппарата. Существуют следующие способы очистки теплообменных поверхностей:

механический - для очистки мягких осадков применяют шомпола, щетки волосяные и из латунной проволоки, металлические ерши, резиновые шарики или пробки, проталкиваемые струей воды либо сжатым воздухом. Твердая накипь удаляется порошками, жесткими проволочными щетками и механическими долотами;

химический - аппараты заполняют химическими реактивами с последующей промывкой, загрязнения органического характера удаляются с помощью 5%-ного раствора каустической соды или раствора хлорной извести. Осадки, отлагающиеся в результате исходной жесткости воды, удаляют 3-5%-ным раствором соляной кислоты, слизь маслянистого, глинистого или илистого вида - 3-5%-ным раствором едкого натра, иногда с добавкой керосина;

гидравлический - для удаления неприлипающих отложений, например, песка, с помощью струи воды или потоком воды с повышенной циркуляционной скоростью;

термический -для удаления очень твердой накипи путем прогрева трубок паром с последующим опрыскиванием холодной водой. Вследствие резкого изменения температуры накипь отделяется и смывается. При очистке аппаратов жесткой конструкции пользоваться этим способом следует осторожно, так как из-за резких изменений температуры может нарушиться плотность вальцовки трубок.

Межремонтное обслуживание вальцового станка осуществляет сменный эксплуатационный и ремонтный персонал мукомольного завода. Основные задачи этого вида обслуживания - своевременное устранение несложных дефектов в механизме, наладка разрегулированных систем управления, замена изношенных вальцов.

При осмотре вальцовых станков проверяют: соответствие каждого узла предъявляемым к нему требованиям; устойчивость станка; отсутствие вибрации; установку дверок; наличие защелки у верхних дверок; состояние аспирационных щелей; установку щитков, предотвращающих выброс продукта из станка при открытой дверке, а также щеток и ножей для очистки поверхности вальцов (должны равномерно, но не очень плотно прилегать к вальцу по всей длине, при слишком большом прижатии они быстро изнашиваются, а вальцы нагреваются); правильность расположения рифлей; легкость перемещения рычага привала-отвала, вращения храпового колеса и маховика точной настройки зазора; зубья шестерен (не упираются ли они в «тело» при сближении вальцов); зазор питания между валиком и заслонкой; соосность вальцов.

В станках с роликовыми подшипниками проверяют затяжку закрепительных втулок. При пуске на холостом ходу подшипники не должны нагреваться. Причинами их нагрева могут быть перекос вальцов, отсутствие смазки, чрезмерное натяжение ремней.

В клиноременной передаче новые ремни по размеру должны соответствовать ранее работавшим. Все ремни следует менять одновременно.

Проворачивая от руки шкив привода питающих валиков, необходимо убедиться в том, что весь механизм вращается свободно. О пуске вальцового станка предупреждают всех работающих в смене.

Подшипниковые узлы смазывают согласно схемам смазывания (рис. 2.8, табл. 2.10).

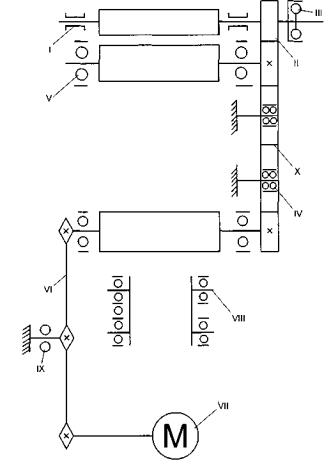

Рис. 2.8. Схема смазывания вальцового станка:
I - уровень до обода шестерен; II - уровень по указателю; 1-5 - места смазывания

2.10. Периодичность смазывания вальцового станка

Номер места смазывания (см. рис. 2.8)

Место смазывания

Материал

Периодичность

1

Подшипники питающих валиков

Минеральное индустриальное масло 30

Ежесуточно

2

Шестерни вальцов

Автотракторное или моторное масло

-«-

3

Шейка эксцентрикового валика

То же

- «-

4

Подшипники (роликовые) рабочих вальцов

Универсальная среднеплавкая смазка УС-2

При замене вальцов, но не реже чем через 90 суток

5

Детали автомата

Минеральное индустриальное масло 20

Ежесуточно

При смазывании обращают внимание на следующее. В корпусе механического автомата уровень масла должен равняться 25-30 мм. Замену масла или его очистку проводят ежемесячно. Зубья нижней шестерни межвальцовой передачи должны погружаться в смазку и при вращении захватывать ее. Если уровень смазки выше положенного, то она выступает наружу на шейках вала и в зазорах футляра и загрязняет пол.

После окончания работы моечного барабана БСН-2М выполняют очистку и санитарную обработку, затем проводят осмотр, который заключается в проверке состояния подвижных частей барабана, герметичности составных частей, устранении мелких неисправностей и смазывании подшипников.

Каждый месяц проводят профилактический осмотр, при котором проверяют состояние клиноременной передачи, герметичность составных частей, электроаппаратуры и заземления, выявляют детали и сборочные единицы, которые необходимо заменить при плановом ремонте.

Для обеспечения работоспособности оборудования, оснащенного центробежными насосами, выполняют ЕТО, ТО-1 и ТО-2.

В процессе ЕТО осматривают трубопроводы и арматуру, проверяют исправность приборов, интенсивность вибрации насосного агрегата, контролируют степень нагрева подшипников и корпуса сальниковых уплотнений, определяют их состояние. Температура нагрева подшипников не должна превышать 80°С, в противном случае насос останавливают, выявляют причину нагрева и устраняют ее.

При ТО-1 проверяют герметичность всех резьбовых и фланцевых соединений, состояние станции управления, надежность заземления металлических конструкций.

При ТО-2 измеряют мощность, потребляемую насосом, проверяют сопротивление изоляции обмоток электродвигателя, подачу насоса, устраняют неисправности оборудования и приборов, восстанавливают лакокрасочные покрытия, смазывают подшипниковые узлы. Измеряют сопротивление изоляции каждой обмотки относительно корпуса и между обмотками. Оно должно быть не менее 0,5 МОм при температуре 20°С. При сопротивлении ниже 0,5 МОм изоляцию обмоток необходимо высушить. Если после сушки сопротивление не превышает 0,5 МОм, то электродвигатель необходимо ремонтировать.

Для насосов НРМ-2, НРМ-5, 36МЦ6-12 и 36МЦ10-20, которые предназначены для перекачки по трубам вязких молочных продуктов (сливки, сгущенное молоко и др.), предусмотрены ЕТО и ТО-1.

ЕТО насосов НРМ-2 и НРМ-5 включает в себя их промывку и подтяжку сальников. Перед промывкой насосы разбирают, все снятые детали и внутреннюю часть корпуса промывают раствором кальцинированной соды (50 г соды и 10 л воды), а наружные части насоса протирают сухой ветошью. Затем насосы собирают, регулируют зазор между торцами крышки и зубьями ротора. Он должен быть 0,1-0,2 мм.

ТО-1 включает в себя операции ежесменного обслуживания, а также разборку насоса и замену изношенных деталей.

При ежесменном техническом обслуживании насосы 36МЦ6-12 и 36МЦ10-20 промывают. Для этого отсоединяют от насоса (рис. 2.9) присоединительную арматуру, снимают крышку, вынимают резиновое уплотнительное кольцо, отвинчивают конусную гайку, снимают с шейки наконечник и рабочее колесо. Все снятые детали и внутреннюю часть корпуса промывают раствором кальцинированной соды, а наружные части насоса протирают сухой ветошью.

Рис. 2.9. Насос 36МЦ10-20 (36МЦ6-12):
1 - электродвигатель; 2 - колесо рабочее; 3 - гайка накидная; 4 - арматура соединительная; 5 - наконечник; 6 - конусная гайка; 7 - крышка; 8 - корпус; 9 - кольцо резиновое; 10 - кольцо зажимное; 11 - кронштейн

При ТО-1, кроме операций ЕТО, разбирают насос и заменяют изношенные детали.

У ленточного транспортера до начала работы проверяют исправность заземления электродвигателей, пусковых устройств, всех сборочных единиц транспортера, тормозов передвижной разгрузочной тележки, наличие ограждений, натяжение ленты.

После обкатки вхолостую транспортер испытывают под нагрузкой. Груз подается только после разгона ленты до нормальной скорости, останавливают транспортер только после освобождения ленты от груза. Необходимо следить, чтобы лента при движении опиралась на все роликовые опоры. Натяжная станция должна автоматически поддерживать натяжение в зависимости от массы груза.

При обслуживании транспортеров следят, чтобы во время работы лента не смещалась в сторону, в результате чего снижается производительность и увеличивается расход энергии. Буксования ленты конвейера не допускают, так как это вызывает повышенный расход электроэнергия, преждевременный износ ленты, а при длительном буксовании лента может загореться и вызвать пожар.

При осмотре ленточных транспортеров проверяют натяжение ленты, наличие смазки в подшипниках, состояние втулок муфт, зубчатых колес редукторов, крепежных деталей. При необходимости натяжение ленты регулируют и смазывают ее.

При обслуживании нории выполняют следующие требования. Норийные трубы, башмаки, колпаки головок и смотровые люки в сварных соединениях должны быть герметичными, не пропускать пыль и зерно, в случае обнаружения неисправностей их необходимо устранить. При необходимости расчистки башмака нории от завала рабочий должен убедиться в том, что привод нории выключен, поставлен на тормоз, исключена возможность обратного хода. Чистить башмак нории от продукта нужно только специальным скребком с гладкой ручкой. При этом следует быть особенно осторожным, чтобы в случае непроизвольного обратного хода норийной ленты ковшами не захватило руки. После ликвидации завала нории надо выявить его причины и принять меры к его устранению (слабо закрепленные и оторванные ковши, слабое натяжение ленты, нарушение ее центровки и т.п.).

У роликового элеватора Г6-ФЭР периодически наблюдают за натяжением цепи и при необходимости регулируют. При чрезмерном вытягивании цепи удаляют два звена, а натяжение регулируют вновь.

Не реже одного раза в год цепь с ведущими упорами тщательно очищают и промывают в керосине, после чего осматривают все изнашивающиеся детали. Изношенные пальцы, пластины и другие детали заменяют новыми или восстановленными.

Не реже одного раза в месяц цепь с ведущими упорами и места смазки звездочек смазывают солидолом жировым УС-1. Уровень масла в мотор-редукторе проверяют по рискам на стержне маслоуказателя. Марка масла, порядок его замены предусмотрены согласно паспорту и руководству по эксплуатации на мотор-редуктор.

При эксплуатации элеватора периодически проверяют заземлена. В конце каждой смены производят санитарную обработку элеватора.

При ежесменном осмотре стола конвейерного К7-ФН1-А проверяют натяжение ремней, цепей и транспортной ленты, уровень масла в редукторах, надежность заземления, выявляют детали, требующие замены при ближайшем плановом ремонте, с соответствующей записью в ведомости дефектов.

При профилактическом осмотре стола проверяют состояние сборочных единиц без их разборки, электрооборудования, заземления, заменяют масло в редукторах, смазывают подшипники, устраняют мелкие неисправности и выявляют детали, которые требуют замены при плановом ремонте.

Техническое обслуживание подъемно-опускной площадки В2-ФПП проводит дежурный обслуживающий персонал. Он ежесменно осматривает состояние площадки, устраняет мелкие неисправности, следит за состоянием защитного заземления, электродвигателей, подшипниковых узлов, исправностью щитка и кожухов.

При обслуживании ежесменно проводят мойку и уборку рабочего места.

При периодическом техническом обслуживании площадки проверяют состояние электроаппаратуры и защитного заземления, при необходимости смазывают подшипники, проверяют и регулируют натяжение ремней клиноременных передач. Прогиб ветви должен быть 4 мм при приложении усилия в середине ветви 5±0,5 Н.

У водопроводных трубопроводов при обнаружении течи в соединениях труб воду из них спускают и устраняют течь заменой уплотнений в резьбовых соединениях, прокладок - во фланцевых, заваркой трещин газовой или электрической сваркой в сварных соединениях.

Течь через сальник в задвижке устраняют перенабивкой уплотнения новым уплотнительным материалом (паклей), предварительно пропитанным солидолом.

Перенабивку сальниковых уплотнителей в кранах трубопроводов, находящихся под давлением, проводят следующим образом. Маховичок снимают с крана, захваты приспособления для набивки сальников (рис. 2.10) подводят под трубопровод. Поворотом винта с помощью воротка приспособление упирают в торец пробки крана и зажимают до отказа. Подвижной фланец сальника снимают специально изготовленным из проволоки крючком, удаляют старую сальниковую набивку и закладывают новую, пропитанную антифрикционным составом, включающим в себя тальк и графит. Набивку укладывают отдельными кольцами «вразбежку» с обжатием каждого кольца, кроме двух нижних, которые обжимают вместе. Высота обжатой в гнезде набивки должна быть такой, чтобы вставленный в гнездо стакан подвижного фланца сальника можно было при необходимости подтянуть.

Рис. 2.10. Приспособление для перенабивки сальников:
1 - вороток; 2 - планка; 3 - поджимной винт; 4 - захват; 5 - пробка крана; 6 - кран; 7 - трубопровод

Прокладки в местах фланцевых соединений арматуры с трубопроводом заменяют в следующем порядке. С помощью приспособления (рис. 2.11) вырезают прокладки нужного размера, отворачивают гайки болтов фланцевых соединений и вынимают болты из отверстий. Вводят (рис. 2.12) захваты в отверстия фланцев. В торцевую выточку винта устанавливают распорный клин и вращением винта рукояткой вдавливают клин в зазор между фланцами, раздвигая их. Поврежденную прокладку вынимают и ставят на ее место новую, снимают приспособление, вставляют болты и плотно затягивают

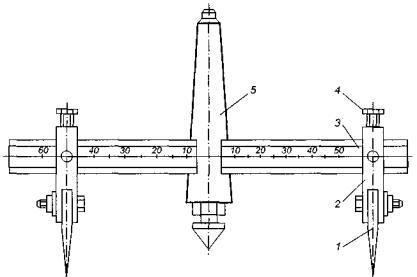

Рис. 2.11. Приспособление для изготовления прокладок для фланцевых соединений:
1 - нож; 2 - ползун; 3 - линейка; 4 - стопорный винт; 5 - корпус

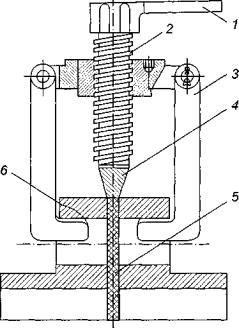

Рис. 2.12. Приспособление для смены прокладок во фланцевых соединениях:
1 - рукоятка; 2 - винт; 3 - захват; 4 - распорный клин; 5 - прокладка; 6 - фланец

Очистка водопроводной сети от отложений может осуществляться двумя способами: повышенными скоростями движения воды и гидропневматическим.

Повышенные (размывающие) скорости при обычной промывке достигаются за счет искусственного уменьшения сечения трубы.

С этой целью применяют шаровые деревянные пробки размером на 25 мм меньше внутреннего диаметра труб (рис. 2.13а). Деревянный шар вводят в промежуточный участок между гидрантами через пожарную подставку, предварительно сняв гидрант. Подставку закрывают фланцем с сальником, через который пропускают трос. Последний одним концом прикрепляется к деревянному шару, другим - к барабану лебедки. Вода, двигаясь от гидранта, увлекает шар, медленно спускаемый на тросе. При этом образуются повышенные, размывающие скорости воды между шаром и поверхностью трубы, и отложения смываются со стенок труб. Загрязнения вместе с промываемой водой выносятся через стояк, устанавливаемый на подставку гидранта. При отсутствии гидрантов сеть можно промывать таким же способом через корпус задвижки или специальные тройники.

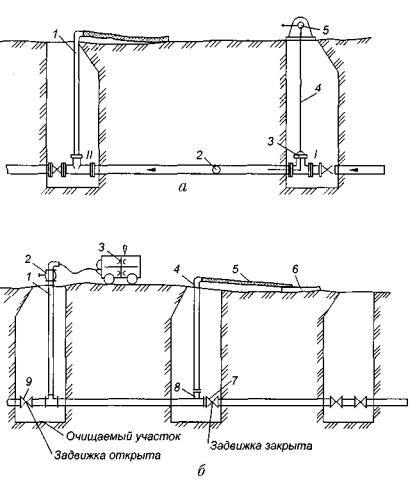

Рис. 2.13. Схема промывки водопроводной сети:
а - увеличением скорости движения воды: 1 - стояк; 2 - деревянный шар; 3 - сальник; 4 - трос; 5 - лебедка;
I, II - гидранты;
б - гидропневматическим способом:
1 - напорный стояк; 2 - вентиль; 3 - передвижной компрессор; 4 - отводной стояк; 5 - рукав; 6 - лоток; 7,9 - задвижки; 8 - подставка пожарного гидранта

Сущность гидропневматического способа очистки водопроводной сети на участке длиной 200-300 м заключается в подаче в сеть вместе с водой сжатого воздуха. При этом возникает ударная сила, разрушающая и удаляющая прочные отложения со стенок водопроводных труб. Схема гидравлической промывки приведена на рис. 2.13б.

В колодцах, расположенных в начале и конце промываемого участка сети, выключенного из эксплуатации, снимают или частично разбирают арматуру (вантузы, задвижки и др.). На место снятой арматуры в начале участка устанавливают приспособление для впуска сжатого воздуха, представляющее собой стояк с вентилем, соединенный гибким шлангом с компрессором. В конце участка на подставке пожарного гидранта устанавливают отводной стояк, к которому подсоединяют рукав. Открывают задвижку, закрывают задвижку, подают в очищаемый участок сети воду и через стояк - воздух от компрессора. Промывочную воду с отложениями через стояк и рукав выбрасывают наружу в лоток. Продолжительность промывки зависит от характера отложений и обычно составляет 2-4 ч.

Дезинфекцию водопроводных сетей проводят сразу же после промывки, используя для этого 4-5%-ный раствор хлорной извести или жидкий хлор из расчета 25 г активного хлора на 1 м воды в объеме промываемого участка. Раствор вводят через напорный стояк в местах установок пожарных гидрантов. Чистую воду подают в дезинфицируемый участок водопровода до тех пор, пока из отводного стояка с рукавом не будет выливаться вода, сильно пахнущая хлором. После этого задвижки закрывают и обеззараживаемый участок трубопровода на сутки оставляют заполненным хлорной водой. Через сутки воду удаляют и этот участок водопровода вторично промывают до исчезновения в воде хлорного запаха. Таким же образом дезинфицируют последующие участки сети.

При техническом обслуживании технологических трубопроводов мясоперерабатывающих предприятий большой объем работ связан с их очисткой и дезинфекцией. Это обусловлено тем, что сырье и мясопродукты проходят по трубам под давлением, образуют на контактирующей с ними поверхности различные отложения, являющиеся идеальной средой для роста и размножения микроорганизмов. Удаление отложений, последующая мойка и стерилизация труб являются важными операциями, от которых зависит качество продукции.

Мойку трубопроводов проводят по следующей схеме: очистка - мойка водой и (или) растворами - дезинфекция и (или) стерилизация - удаление осадка, который образует моющий раствор.

Оставшийся в трубе вязко-пластичный продукт удаляют с помощью пыжа, проталкиваемого сжатым воздухом или водой. Пыж имеет два резиновых диска, соединенных гибким стержнем длиной около 0,15 м. Вместо пыжа можно пользоваться резиновым шаром или цилиндром. Если трубопровод допускает легкую разборку, то продукт удаляют ручными пыжами.

На некоторых предприятиях внедряют централизованную подачу дезинфицирующих и стерилизующих растворов. Основными конструктивными элементами станции централизованной дозировки являются собственная система напорного водоснабжения, устройство для дозировки компонентов, из которых приготавливают растворы, резервуары, постоянно находящиеся под напором с запасом готового к употреблению раствора. Преимуществами станции централизованной дозировки являются надежная изоляция сети питьевого водоснабжения от раствора, точная дозировка, бесступенчатое регулирование концентрации раствора, возможность быстрой и удобной замены резервуаров с раствором, автоматическое отключение установки при снижении уровня раствора в ней ниже допустимого.

Мойка трубопроводного транспорта состоит из циркуляционной мойки трубопроводов, входящих в состав поточно-механизированных линий, мойки, спусков, желобов и отдельных трубопроводов.

Спуски для кускового мяса можно промыть, не демонтируя их. Для этого в спуск вводят резиновый шланг с разбрызгивающим устройством из перфорированной листовой стали. Устройство имеет вид конусов, сложенных основаниями, к одной из вершин конуса прикреплен резиновый шланг (рис. 2.14а). Сначала по шлангу подают теплую воду под давлением. Затем для стерилизации спуска через это же устройство подают воду температурой, близкой к точке кипения, или пар (можно подавать также стерилизующие растворы).

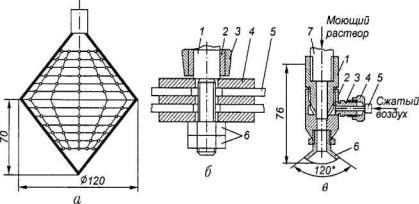

Рис. 2.14. Устройство для очистки технологических трубопроводов:
а - двухконусное разбрызгивающее устройство; б - моющая головка:
1 - штуцер; 2 - бронзовая втулка; 3 - корпус присоединения к гибкому шлангу; 4 - шайбы; 5 - моющие полоски; 6 - гайка с контргайкой;
в - водовоздушная моющая форсунка со щелевой насадкой:
1 - сопло; 2 - корпус; 3 - штуцер; 4 - гайка; 5 - гибкий шланг; 6 - насадка; 7 - труба

Этот способ неприменим для мойки фаршевых спусков, на стенках которых образуется плотный слой жиробелковой массы. В этих случаях рекомендуется использовать способ мойки спусков без демонтажа. Для этого применяют переносную электрошлифовальную машину с гибким валом, в которую внесены следующие изменения (рис.2.14б). Шлифовальный круг заменен моющей головкой, состоящей из трех металлических шайб диаметром по 60 мм, между которыми зажаты 12 полосок из прорезиненного ремня сечением 10x5 мм и длиной на 10-15 мм больше радиуса спуска. Для центровки гибкого вала внутри спуска на вал надеты два центрирующих кольца: одно - на расстоянии 400 мм от моющей головки, другое - на расстоянии 1400 мм от первого. Для мойки в спуск вводят головку, включают двигатель и пускают воду или моющий раствор. Этот способ позволяет промывать спуски значительно лучше, чем другие. Продолжительность процесса 20 мин. Машину обслуживают два человека.

Одно из устройств, интенсифицирующих мойку, - водовоздушная форсунка с щелевой насадкой (рис. 2.14в). Она работает следующим образом. Жидкость проходит через сопло, за счет введения сжатого воздуха увеличиваются скорость и кинетическая энергия истекающей струи. Воздух подают в форсунку по шести спиральным проточкам в наружной поверхности конуса сопла, отчего создается турбулентность. При этом воздух не только увеличивает скорость истечения, но и насыщает моющий раствор пузырьками воздуха, способствуя усилению ударного действия струи в результате микрогидравлических ударов об обмываемую поверхность. Радиальное введение сжатого воздуха в струю жидкости меньше дробит поток, чем центральное введение, т.е. конструкция форсунки со щелевой насадкой дает более сплошную струю. Изменением формы насадки и введением сжатого воздуха в середину потока достигается дробление потока на отдельные струи с сильным разбрызгиванием, образованием тумана из отдельных капель, жидкости, что используют при ополаскивании холодной водой.

Для создания необходимого напора, дальности и структуры во-довоздушных струй на подводящих трубопроводах моющего раствора и сжатого воздуха работу форсунки регулируют с помощью вентилей и сменных наконечников. Ударное действие водовоздушных струй в 1,5 раза больше действия неаэрированной жидкости. Форсунки с водовоздушными струями позволяют сократить расход моющего раствора до 40%.

3. ДИАГНОСТИРОВАНИЕ ОБОРУДОВАНИЯ

3.1. Методы диагностирования оборудования

Техническая диагностика - отрасль научно-технических знаний, сущность которой составляют теория, методы и средства обнаружения и поиска дефектов объектов технической природы (машины, оборудование). Под дефектом понимают любое несоответствие свойств объекта заданным, требуемым или ожидаемым его свойствам.

Обнаружение и поиск дефектов являются процессами определения технического состояния объекта и объединяются общим термином «диагностирование». Оно направлено на снижение трудоемкости обслуживания машин, эксплуатационных затрат и повышение качества работ. Достигается это своевременным обнаружением и предотвращением отказов, сохранением оптимальных регулировок, сокращением простоев машин и оборудования из-за технических неисправностей. При этом проводится безразборная оценка состояния машин и оборудования, позволяющая давать рекомендации по выполнению определенных ремонтно-технических воздействий или замене сборочных единиц и деталей.

Выполнение только необходимых операций по регулированию и ремонту механизмов сокращает расход запасных частей.

Диагностирование применяется практически при всех видах технического обслуживания и ремонта машин и оборудования. В последнее время диагностирование нашло применение при досборке машин в процессе предпродажного обслуживания, сертификации сервисных работ, техосмотре, оценке стоимости при приобретении и продаже подержанных машин и агрегатов. В связи с повышением конструктивной сложности машин область применения диагностирования значительно расширилась за счет контроля параметров при технологическом регулировании (настройке), а также при автоматизации различных технологических процессов.

Основные задачи диагностирования:

• проверка исправности (работоспособности) машин (оборудования) или их составных частей;

• поиск дефектов;

  сбор исходных данных для прогнозирования остаточного ресурса составных частей;

  выдача рекомендаций по результатам диагностирования о виде, объеме, месте и сроке ремонтно-обслуживающих работ.

Для каждой диагностируемой машины установлены нормативные показатели исправности (работоспособности) при использовании, техническом обслуживании и ремонте.

Техническое состояние - совокупность подверженных изменению в процессе эксплуатации свойств объекта, характеризующая его пригодность к использованию по назначению, определяемая в заданный момент времени значениями параметров и качественными признаками, состав которых установлен технической документацией. Различают следующие виды технического состояния: исправное и неисправное, работоспособное и неработоспособное.

Отказ - это событие, заключающееся в нарушении работоспособности объекта. В большинстве случаев оно выражается в достижении параметров состояния, определяющего работоспособность, предельной величины, установленной нормативно-технической документацией.

Параметры технического состояния - различные физические величины, характеризующие работоспособность или исправность объекта. Их можно количественно измерить. Различают структурные и диагностические параметры состояния машин.

К структурным параметрам относятся зазоры, натяги в соединениях, выходные характеристики машины - мощность, производительность, расход электроэнергии.

Диагностические параметры - параметры, используемые для определения технического состояния машин (температура, шум, вибрация, степень герметичности, давление, параметры движения деталей и др.), в основном косвенно характеризующие структурные параметры элементов машин.

Функциональный параметр - параметр, выход которого за предельное значение обуславливает утрату работоспособности или неисправность составных частей.

Качественные признаки - признаки, определяющие техническое состояние объекта. К ним относятся наличие или отсутствие подтекания масла и воды, трещин корпусных деталей, потеря герметичности, специфический запах, цвет, потеря пищевого сырья и др. Качественные признаки устанавливают без количественного измерения.

Номинальное значение параметра - значение параметра, определенное его функциональным назначением и служащее началом отсчета отклонений. Номинальное значение наблюдается у новых и капитально отремонтированных составных частей.

Допускаемое значение (отклонение) параметра характеризуется граничным его значением, при котором составную часть машины допускают после контроля к эксплуатации без операций технического обслуживания или ремонта. Это значение приводят в технической документации на обслуживание и ремонт машин. При допускаемом значении параметра составная часть надежно работает до следующего планового контроля.

Предельное значение параметра - это наибольшая или наименьшая величина, которую может иметь работоспособная составная часть машины, при которой целесообразно ее восстановление с оптимальной эффективностью.

Различают следующие виды диагностики:

функциональную - для оценки технического состояния оборудования по его эффективности; структурную - для выявления неисправных элементов оборудования и установления характера или существа их дефектов; причинную (генетическую) - в связи с возникшим отказом или обнаруженной неисправностью; прогнозтическую - для предсказания возможного состояния оборудования к определенному периоду времени или приближенного установления ресурса безотказной работы; методическую - для установления рациональных способов устранения неисправности элементов оборудования.

В зависимости от характера, объемов и периодичности выполнения работ диагностирование подразделяется на непрерывное (или ежедневное), общее и поэлементное (или углубленное). Непрерывное осуществляется перед началом и в процессе эксплуатации машин и оборудования с помощью встроенных средств контроля (различных приборов, датчиков, указателей и т.п.).

Например, для автоматического контроля за работой нории используют датчик скорости ДМ-12 (помещают на приводном барабане) и датчик уровня МДУ-20 (устанавливают в нижнем башмаке). Буксование можно оценить по разности скоростей вращения барабанов.

Диагностирование бывает заявочное и ресурсное вращение.

При заявочном диагностировании определяют место и при необходимости причину и вид дефекта или состояние машины и оборудования в целом. Ресурсное диагностирование проводят в период эксплуатации машин и по результатам определяют остаточный ресурс составных частей. Если он достаточен, то продлевают наработку, которая должна быть кратной чередованию видов технического обслуживания. В случае невозможности дальнейшей эксплуатации машины устанавливают вид ремонта. Обычно ресурсное диагностирование проводят перед техническими обслуживаниями и ремонтами машин и оборудования.

Диагностирование ведут на основании технологических карт, где указываются его целевое назначение и трудоемкость, перечень оборудования и приборов, порядок выполнения операций, режим работы машины в процессе проверки, значения контролируемых параметров.

Диагностирование сборочных единиц оборудования включает в себя три этапа: подготовительный, основной и заключительный. На подготовительном этапе проводят очистку, внешний осмотр, отдельные операции технического обслуживания, устанавливают датчики и измерительные приборы; на основном - устанавливают требуемый режим работы оборудования и замеряют параметры его технического состояния в целом или составных частей; на заключительном - сравнивают параметры с допустимыми и делают заключение о необходимости проведения работ, их объеме для поддержания оборудования в работоспособном состоянии, прогнозируют остаточный ресурс элементов и сборочных единиц, снимают датчики и приборы.

При выборе оптимальной последовательности поиска неисправностей основным критерием является минимальная стоимость контрольно-диагностических операций.

Для оценки технического состояния оборудования (диагностирования) используют органолептический и инструментальный методы. Органолептический относится к методам, проводимым с помощью органов чувств исполнителя по косвенным признакам или с использованием простейших технических средств, которые позволяют лишь качественно и ориентировочно оценить состояние оборудования, или на основе экспертных оценок.

Инструментальный метод осуществляется посредством контрольно-измерительных средств.

Они используются для измерения диагностических параметров, которые разделяют на следующие группы: кинематические, геометрические, статические, динамические, тепловые, акустические, электрические и магнитные, механические и молекулярные и др.

Геометрические параметры деталей машин и оборудования, кроме линейных размеров, включают в себя отклонения расположения и формы, волнистость, шероховатость поверхности и др.

Методы измерения размеров и расположения объектов делят на контактные (механические), бесконтактные (пневматические, оптические, радиометрические, ультразвуковые, электромагнитные), а также смешанные, совмещающие бесконтактный метод с контактным (оптико-механические).

Наиболее распространенный - механический метод контроля геометрических параметров посредством измерения калибрами, концевыми и штриховыми мерами, микрометрическими инструментами и т.д. С помощью калибров устанавливают наличие отклонений размеров и формы в границах, задаваемых калибром (предельные калибры). Наибольшее распространение получили калибры для валов и отверстий. Они характеризуют размеры и форму. Калибры служат для контроля внутренних и наружных размеров изделий, а также расстояний между поверхностями. К ним относятся также щупы для контроля ширины щелей, толщины лент, диаметра проволоки. Фасонными калибрами (шаблонами) контролируют форму объекта (радиусы, форму выступов или впадин на поверхности объектов, углы и резьбы). Существуют калибры для контроля резьбовых или других соединений.

При диагностировании перерабатывающего крупногабаритного оборудования часто проводят проверку прямолинейности, параллельности и перпендикулярности плоскостей.

Прямолинейность плоскостей деталей проверяют различными методами.

Метод контактных пятен - с помощью проверочных плит и линеек проверяют прямолинейность рабочих поверхностей деталей. Рабочую поверхность линейки или плиты покрывают слоем «синьки» и ставят на проверяемую деталь. Равномерное расположение краски на поверхности детали указывает на ее прямолинейность.

Метод световой щели (на просвет) - с помощью локальной линейки проверяют прямолинейность небольших поверхностей деталей. Прямолинейность поверхностей деталей больших размеров проверяют линейкой с широкой рабочей поверхностью. Угловые линейки применяют для одновременной проверки плоскостности и угла между двумя пересекающимися поверхностями.

Метод следа - проверяют плоскости высокой точности. Для этого ребром линейки проводят по проверяемой поверхности, оставляя след. Если след непрерывный и ровный, значит плоскость прямолинейная. Просвет между линейкой и проверяемой плоскостью измеряют щупом. При минимальных значениях просвета допускается вместо щупа применять папиросную бумагу. При этом методе достигается точность до 0,01 мм на длине 1 м.

Метод угловых отклонений - с помощью слесарного уровня проверяют прямолинейность рабочих поверхностей деталей. Контроль проводится последовательным перемещением уровня с одного участка на другой по всей длине поверхности. Отклонения уровня отсчитывают на его шкале. По полученным данным строят кривую угловых отклонений соответствующих участков. Затем по этой кривой определяют значения линейных отклонений. Этим методом определяют прямолинейность поверхностей любой длины, но расположенной только в горизонтальной плоскости.

Гидростатический метод - с помощью гидростатического уровня проверяют прямолинейность поверхностей длиной свыше 5 м. Метод широко применяется при монтаже отремонтированного крупногабаритного технологического оборудования.

Метод натянутой струны (стальная проволока диаметром 0,3-0,5 мм) - с помощью натянутой струны проверяют прямолинейность плоскостей длиной до 10 м и более. Размер от струны до плоскости измеряют штихмасом. При контроле прямолинейности длинных плоскостей учитывают провисание струны.

Оптический метод - с помощью зрительной трубки и визирной метки определяют прямолинейность плоскостей большой протяженности.

Параллельность плоскостей проверяют непосредственным измерением универсальными измерительными инструментами (штангенциркулем, штихмасом, масштабной линейкой, шаблоном), а также косвенными и комбинированными способами с помощью универсальных измерительных приборов (уровней, индикаторов) с использованием линеек и плит.

Перпендикулярность плоскостей проверяют различными инструментами и приборами - угольником со щупом, индикатором со стойкой и штихмасом.

Соосность отверстий проверяют с помощью контрольной линейки и щупа, различных калибров, скалок и специальных контрольных приспособлений. Соосность отверстий в крупных подшипниках или корпусных деталях, находящихся на большом расстоянии друг от друга, проверяют струной (стальная проволока диаметром 0,25-0,5 мм) и штихмасом.

Методы измерения температуры принято делить на две большие группы - контактные и бесконтактные, которые, в свою очередь, подразделяются по физическим эффектам, положенным в основу принципа их действия. В табл. 3.1 приведены основные методы и средства измерения температуры.

3.1. Методы и средства измерения температуры

Средства измерения

Пороговая чувствительность, °С

Температурный диапазон, °С

1

2

3

Контактный метод

Термометры расширения:





жидкостные стеклянные

0,01

-100¸+600

манометрические

0,01

-100¸+700

дилатометрические

0,1

-50¸+200

биметаллические

0,1

-50¸+600

Электротермометры:





термоэлектрические

0,01

-260¸+2000

терморезистивные

0,001

-270¸+1600

термошумовые

0,01

-270¸+3000

термомагнитные

0,01

-250¸+270

термочастотные

0,0001

-40¸+200

термоемкостные

0,01

-40¸+300

термотранзисторные

0,1

-70¸+200

Волоконно-оптические термометры

0,1

-10¸+150

Термоиндикаторы:





термохромные

0,5

+20¸+150

жидкокристаллические

0,2

+18¸+120

плавящиеся

1

+20¸+300

люминофорные

0,5

+20¸+200

изоптические

0,5

-20¸+150

Бесконтактный метод

Пирометры излучения:





яркостные

1-10

+100¸+3000

цветовые

1-5

+200¸+3500

радиационные

0,1-1

-100¸+2000

Тепловизоры:





оптико-механические

0,01

-20¸+1500

пировидиконные

0,1

+20¸+800

Пирометры:





лазерные

1-10

+400¸+3000

спектрофотометрические

1-5

+600¸+6000

акустические

1-10

+50¸+600

При диагностировании оборудования перерабатывающих отраслей АПК для определения температуры широко используют термоиндикаторы, к которым относятся термокарандаши и термокраски.

Термокарандаши представляют собой цилиндрические восковые стержни диаметром 8-10 мм, длиной 100-120 мм. Для измерения температуры на поверхность металла термокарандашом наносят штрихи-отметки. О температуре судят по изменению цвета нанесенных штрихов. Одним термокарандашом можно нанести около 2000 штрихов-отметок. Ориентировочно о температуре нагрева деталей можно судить по цветам каления и побежалости.

Наиболее распространенным методом измерения массы является гравитационный. Его разделяют на метод сравнения масс (гравитационное уравновешивание) и метод измерения силы гравитационного притяжения тела к Земле.

Взвешивающие приборы, использующие метод измерения сравнением масс, делятся на гирные (наложение гирь), коромысловые (перемещение груза по коромыслу) и маятниковые или квадратные (поворот маятника). Отличительной особенностью приборов с гравитационным уравновешиванием является независимость их показаний от ускорения свободного падения в точке их расположения, т.е. от места нахождения весов на поверхности Земли. Обладая высокой точностью при сравнительной простоте, приборы, использующие метод сравнения, получили наиболее широкое распространение.

Более высокой производительностью обладают весы с маятниковым уравновешивающим механизмом. Результаты измерения отсчитывают по шкале циферблата. Для расширения диапазона взвешивания на весах с маятниковым уравновешивающим механизмом применяют накладные гири, а также указатели с многооборотной стрелкой и автоматическим переключением диапазонов. В случае использования гирь результат взвешивания определяется как сумма массы, определенной по шкале циферблата, и массы, уравновешенной накладными гирями.

Другим методом определения массы тела является измерение силы тяжести, действующей на грузоприемное устройство. В основу метода измерения положены такие способы уравновешивания силы, как упругое уравновешивание, гироскопический эффект, а также способ компенсации. При этом методе измерения результаты измерения зависят от места расположения весоизмерительного устройства на поверхности Земли, т.е. градуировка весов зависит от ускорения свободного падения.

Простейшим весовым механизмом, использующим упругое уравновешивание, является пружина (спиральная, тарельчатая, плоская).

Способ упругого уравновешивания реализуется в весоизмерительных устройствах, построенных на базе электромеханических первичных преобразователей силы, таких, как тензорезисторные, вибростержневые, магнитоупругие, пьезоэлектрические. Они образуют большую группу электромеханических весов.

Весоизмерительные устройства с электромеханическими преобразователями состоят из грузоприемного устройства, первичного преобразователя и блока обработки информации.

Грузоприемное устройство в общем случае представляет собой комбинацию грузоприемной части (платформа, бункер, лента конвейера и т.п.) и механизма связи с первичным преобразователем (встраиваемый узел). Функциональное назначение грузоподъемного устройства состоит в передаче силы, создаваемой взвешиваемым грузом, на первичный преобразователь, который преобразует воздействующую на него механическую силу в электрический сигнал, содержащий информацию о массе груза.

Среди аналоговых преобразователей силы наиболее широкое применение получили тензорезисторные датчики. Их действие основано на использовании эффекта измерения электрического сопротивления проволочной (фольговой, монокристаллической) решетки, наклеенной (навитой) на упругий элемент, при ее деформации под нагрузкой.

Наиболее распространенными средствами измерения давления, уровня и расхода являются унифицированные датчики. Они предназначены для измерения абсолютного и избыточного давления, разрежения, разности давлений, объемного расхода жидкостей и газов, уровня жидкостей.

Унифицированные датчики используют манометрический или дифференциально-манометрический (дифманометрический) метод измерения. При использовании унифицированных датчиков для измерения расхода или уровня измеряемая величина сначала преобразуется в давление или разность давлений, а затем осуществляются дальнейшие преобразования.

Уровень жидкости измеряется по гидростатическому давлению либо по выталкивающей силе (буйковые датчики уровня); объемный расход - по разности давлений до и после сужающего устройства, устанавливаемого в трубопроводе.

Наиболее распространены поплавковый, буйковый, емкостный и ультразвуковой методы контроля уровня. Наиболее часто поплавковый метод используют для измерения уровня жидкости в больших открытых резервуарах, а также в закрытых резервуарах с низким давлением. Для измерения расхода применяют различные расходомеры.

Многочисленные методы измерения влажности и определения влагосодержания (заполнения микрополостей) подразделяют на прямые, в основе которых лежит разделение на влагу и полностью «обезвоженный» (сухой) остаток, и косвенные, когда влажность определяется по изменению параметра того или иного физического свойства, функционально связанного с влажностью.

Среди прямых методов измерений влажности наиболее распространенным является термогравиметрический (весовой) - воздушно-тепловое высушивание пробы при максимально допустимой температуре для данной химической структуры пробы до неизменной массы. Его точность обусловливается на аналитических весах пробы малой массы.

Выпускаются малогабаритные приборы, которые являются комбинацией нагревателя и «электронных весов», обеспечивающих быстрое измерение влагосодержания.

Диагностирование состояния машин на основе данных контроля вибрации - один из наиболее эффективных методов.

Вибрационное диагностирование оборудования проводится в три этапа: первичное описание вибрационного состояния, выделение признаков и принятие решения.

На этапе поиска информативных признаков ограничивают число измеряемых параметров вибрации, шума и ударов. При этом из множества параметров, характеризующих вибрационный процесс, выделяют только те, которые прямо или косвенно характеризуют состояние объекта. По этим параметрам формируют информативную систему признаков, используемых при диагностировании.

Выбор диагностических параметров вибрации зависит от типов исследуемых механизмов, амплитудного и частотного диапазонов измеряемых на них колебаний.

В низкочастотном диапазоне чаще измеряют параметры виброперемещения, в среднечастотном - виброскорости, а в высокочастотном - виброускорения.

Дефектоскопия - совокупность методов и средств неразрушающего контроля, предназначенных для обнаружения дефектов типа нарушения сплошности и неоднородности в материалах и изделиях.

Основными методами дефектоскопии являются магнитный, электрический, вихретоковый, радиоволновый, тепловой, оптический, радиационный, акустический и метод проникающих веществ.

Магнитная дефектоскопия основана на исследовании искажения магнитного поля, возникающего в местах дефектов в изделиях из ферромагнитных материалов. Индикаторами могут служить магнитный порошок (магнитопорошковый метод), магнитная лента (магнитографический метод), индукционная катушка, магниторезистор и др.

Чувствительность метода магнитной дефектоскопии зависит от магнитных характеристик материалов, применяемых индикаторов, преобразователей, режимов намагничивания и др.

Методом магнитной дефектоскопии можно обнаруживать макродефекты - трещины, раковины, непровары, расслоения на глубине до 10 мм минимальным размером более 0,1 мм.

Электрическая дефектоскопия основана на регистрации параметров электрического поля, взаимодействующего с объектом контроля. Наиболее распространен электроемкостный метод, определяющий дефекты диэлектрических материалов по изменению емкости при введении объекта в электрическое поле конденсатора.

Термоэлектрический метод основан на измерении электродвижущей силы, возникающей в замкнутой цепи при нагреве места контакта двух разнородных материалов. Если один из этих материалов принять за эталон, то при заданной разности температур горячего и холодного контактов величина и знак термо-ЭДС будут определять неоднородность и химический состав второго материала.

Электростатический метод основан на использовании электростатического поля, в которое помещают изделие. Для обнаружения поверхностных трещин изделия из неэлектропроводных материалов (фарфора, стекла, пластмасс), а также из металлов, покрытых теми же материалами, опыляют тонким порошком мела из пульверизатора с эбонитовым наконечником (порошковый метод). При этом частицы мела получают положительный заряд. В результате неоднородности электростатического поля частицы мела скапливаются у краев трещин.

Электроискровой метод основан на возникновении электрического разряда в месте нарушения сплошности. Применяют для контроля качества неэлектропроводных защитных покрытий (лакокрасочных, эмалиевых и других изоляционных покрытий) на трубах и различных деталях из металла. Максимальная толщина контроля покрытия 10 мм.

Вихретоковая дефектоскопия основана на анализе изменения в месте дефекта поля вихревых токов, наводимых в электропроводящем объекте электромагнитным полем преобразователя. Вихретоковую дефектоскопию применяют для обнаружения поверхностных дефектов (трещин, раковин, волосовину) глубиной более 0,1 мм на металлических изделиях (трубах, прутках, листах и др.), а также для обнаружения более грубых подповерхностных дефектов, расположенных на глубине до 8-10 мм.

Радиоволновая дефектоскопия основана на регистрации результатов взаимодействия электромагнитного излучения радиоволнового диапазона с объектом контроля. Применяется для обнаружения и регистрации внутренних дефектов в неметаллических материалах (полимерах, композитах, резине, стекле, керамике, строительных материалах и т.п.), а также поверхностных дефектов металлов.

Тепловая дефектоскопия основана на регистрации температурных полей объекта контроля. В качестве приемников излучения используют фотосопротивления, фотодиоды, фототриоды, термометры, термопары, пирометры и др. Объект контроля может подвергаться воздействию внешнего источника тепловой энергии - плазмотрона, лампы накаливания, лазера: при этом измеряют изменение прошедшего через объект или отраженного от него теплового излучения. Распространены пассивные тепловые методы без использования внешнего источника нагрева, такие, как тепловизионный метод.

Тепловую дефектоскопию применяют для обнаружения поверхностных и подповерхностных дефектов (трещин, расслоений, пор и др.) изделий из теплопроводных материалов.

Оптическая дефектоскопия основана на анализе взаимодействия оптического излучения объекта контроля. Наиболее простым является визуальный метод обнаружения поверхностных дефектов или дефекта внутри прозрачных для оптического диапазона волн материалов. Для получения увеличенного изображения дефекта используют проекторы и микроскопы. С целью обнаружения поверхностных дефектов (царапин, трещин, коррозионных пятен, выбоин размером более 0,01 мм) в труднодоступных местах применяют эндоскопы, позволяющие с помощью специальной оптической системы и волоконной оптики передавать оптическое изображение на расстояние до нескольких метров.

Радиационная дефектоскопия основана на регистрации и анализе ионизирующего излучения после взаимодействия с контролируемым объектом. Широко используют рентгеновское, гамма, нейтронное излучения, альфа- и бета-излучения.

Радиационная дефектоскопия обеспечивает выявление дефектов (раковин, пор, расслоений, непроваров, инородных включений и др.) с чувствительностью (отношение протяженности дефекта в направлении просвечивания к толщине стенки детали). Широко применяют для контроля качества сварных швов.

Акустическая дефектоскопия основана на анализе изменений, возбуждаемых или возникающих в контролируемом объекте упругих колебаний из-за наличия дефектов в диапазоне частот 50 Гц-50 МГц. Применяют для контроля качества сварных швов объектов из металла и диэлектриков. Для регистрации колебаний используют пьезоэлектрические, а также электромагнитно-акустические и магнитострикционные преобразователи. Основные методы акустической дефектации - эхо-метод, теневой, резонансный, веллосимметрический, свободных колебаний, акустико-эмиссионный.

Дефектоскопия проникающими веществами основана на проникновении веществ в полости дефектов объекта контроля. Для выявления поверхностных дефектов с помощью жидких веществ применяют капиллярную дефектоскопию. Искусственное повышение контрастности достигается вследствие нанесения материалов, заполняющих дефекты под действием капиллярных сил. Эффект обнаружения дефектов усиливается с помощью люминесцирующего в ультрафиолетовом излучении (УФ) вещества (люминесцентный метод) или контрастирующего цветного вещества (цветной метод). Капиллярную дефектоскопию широко применяют для обнаружения мельчайших поверхностных дефектов глубиной более 10 мкм и шириной раскрытия более 1 мкм на деталях из металлов, пластмасс и композиционных материалов.

Дефектоскопия течеисканием основана на проникновении газообразных и жидких веществ через сквозные дефекты с целью установления степени герметичности изделий, которая определяется потоком газа, расходом или наличием истечения жидкости, падением давления за единицу времени, размером пятна и пр.

Различают газовые, газожидкостные и жидкостные методы контроля герметичности.

При жидкостных испытаниях изделие заполняют жидкостью (водой, керосином, раствором люминофора) и определяют степень герметичности по появлению капель и пятен жидкости или светящихся точек на поверхности (компрессионный, керосиновый, люминесцентный методы).

Газожидкостные методы основаны на создании внутри изделия повышенного давления газа. Степень герметичности определяется по пузырькам газа, при погружении в жидкость или обмыливании мест течи.

Дефектоскопию течеисканием широко применяют для контроля герметичности сосудов высокого давления, сварных швов, многослойных изделий. Минимальный размер выявляемого сквозного дефекта порядка 0,001 мкм и более.

3.2. Технология диагностирования типовых сборочных единиц оборудования

Ременные и зубчатые передачи

Состояние клиновых ремней проверяют внешним осмотром, а в сомнительных случаях измеряют удлинение. Боковые (рабочие) поверхности ремня не должны иметь складок, трещин, выпуклостей, срывов резины, торчащих ниток и расслоения. При наличии указанных дефектов, а также при удлинении (вытяжке) ремня более 3-4% от первоначальной длины ремни выбраковывают.

На качество работы ременной передачи большое влияние оказывают биение и взаимное расположение ведущего и ведомого шкивов (рис. 3.1).

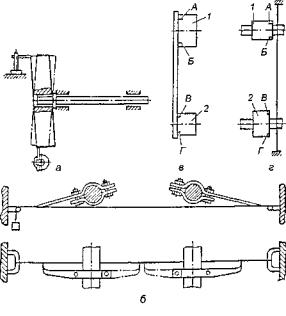

Рис. 3.1. Схемы контроля расположения валов ременной передачи выполнением проверок:
а - осевого и радиального биений шкива (рейсмусом); б - прямолинейности осей шкивов (отвесом и стрелками); в - параллельности осей шкивов (линейкой); г - осей шкивов (отвесом); 1,2 - шкивы передачи

Проверку на биение выполняют с помощью рейсмуса-чертилки (рис. 3.1а) или индикатора. В первом случае значение величины биения определяют щупом, а во втором - отсчетом по шкале индикатора. Взаимное расположение ведущего и ведомого шкивов зависит от расположения валов передачи. Оси валов должны быть параллельны. Прямолинейность осей шкивов (их расположение на двух параллельных валах) определяют посредством стрелок и отвеса (рис. 3.1б). Вместо шкивов на валы устанавливают втулки со стрелками так, чтобы последние соприкасались со шнуром. Если после поворота валов на 180° стрелки не соприкасаются со шнуром, то это указывает на наличие отклонения оси вала от параллельности. Если на такие валы смонтировать шкивы, то при работе передачи возникает их биение.

Проверить взаимное расположение осей валов можно косвенным способом посредством линейки (при близком расположении шкивов) или шнура с отвесом. Ребро линейки прикладывают к торцевым поверхностям шкивов (рис. 3.1в), установленных на валах. Плотность прилегания линейки определяют щупом в точках А, Б, В и Г. Если линейка прилегает неплотно, то это свидетельствует о перекосе осей валов передачи.

При контроле посредством шнура и отвеса (рис. 3.1г) измеряют расстояние от шнура до торцевых поверхностей шкивов в точках А, Б, В и Г. Колебание этого расстояния также указывает на наличие перекоса осей валов. Шнур можно закрепить на одном из шкивов, затем отвести в сторону и, натянув, медленно подвести его к торцевой поверхности второго шкива. Если шнур коснется всех точек (по линии диаметра шкива) этой поверхности, то значит шкивы установлены правильно. При наличии расстояния между шнуром и торцом необходимо один из шкивов сместить в осевом направлении. При перекосе шкивов под клиновидные ремни более 1° происходит усиленный односторонний износ ремней и канавок под них.

Схема проверки натяжения привода сепаратора дана на рис. 3.2. Прогиб клинового ремня сепаратора СОМ-3-1000М от усилия 19-26 Н должен быть не более 5-6 мм. Регулировку натяжения ремня для указанной марки сепаратора производят перемещением электродвигателя.

Рис. 3.2. Схема проверки натяжения ремня приводов сепараторов

Натяжение клиновидных ремней должно быть умеренным. При чрезмерном, сильном натяжении возрастают нагрузки на валы, а также их упругие деформации. Это приводит к ускорению износа подшипников, поломке валов вследствие усталостного износа, более интенсивному растягиванию ремней. Если ремни натянуты слабо, то они проскальзывают по канавкам шкивов и сильно нагреваются. Это приводит к интенсивному износу канавок и ремней.

В конструкции ременных передач используют различные устройства для регулирования натяжения ремней. Натяжение ремня передачи можно изменять посредством перемещения ведущего шкива, установленного на валу электродвигателя, совместно с последним (рис. 3.3). Электродвигатель монтируют на салазках (рис. 3.3а) либо на плите. В первом случае при вращении винта электродвигатель перемещается по направляющим плиты. Натяжение ремня изменяют также перемещением электродвигателя, установленного на качающейся плите (рис. 3.3б). Вращением одной из гаек винта поворачивают плиту вместе с электродвигателем вокруг оси. После обеспечения заданного натяжения ремня положение электродвигателя фиксируют второй гайкой винта.

Если в передаче для натяжения ремней применяют ролики (рис. 3.3в), то регулировку натяжения осуществляют следующим образом. Груз перемещают вдоль рычага, на котором установлен натяжной ролик. Изменением положения груза относительно оси рычага обеспечивают различную величину натяжения ремня. Натяжные ролики используют в основном для плоскоременных передач. В клиноременных передачах такие устройства применяют, если при малом межосевом расстоянии и большом передаточном отношении нужно увеличить угол обхвата ремнем малого шкива. Использование натяжных роликов позволяет без увеличения габаритных размеров передачи обеспечить передачу большей мощности, уменьшить давление на опоры валов, продлить срок службы ремня, обеспечить его установку на шкив.

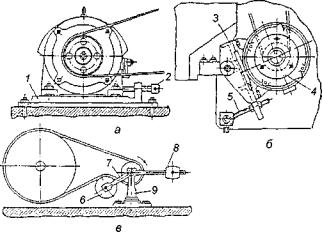

Рис. 3.3. Способы натяжения ремней ременной передачи:
а - перемещением электродвигателя с плитой в продольном направлении; б - угловым перемещением электродвигателя со шкивом; в - посредством натяжного ролика;
1,3 - плиты; 2,5 - винты; 4 - электродвигатель; 6 - натяжной ролик; 7 - рычаг; 8 - груз; 9 - стойка

Натяжение ремней у перерабатывающего оборудования контролируют приспособлением (рис. 3.4).

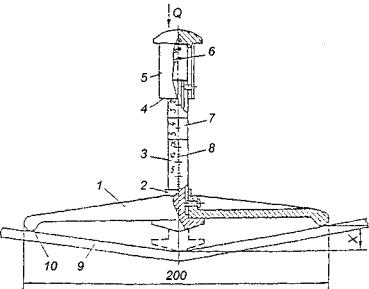

Рис. 3.4. Приспособление для контроля натяжения ремней:
1 - планка; 2 - кольцо; 3 - стержень; 4 - защитная насадка; 5 - колпак; 6 - пружина; 7,8 - шкала; 9 - ветвь ремня; 10 - бортик

Установленное кольцо приспособления перемещают в исходное положение до касания с планкой. Затем приспособление прикладывают бортиками к ветви ремня. Приспособление располагают посередине между осями валов. Ветвь ремня нагружают посредством колпака с защитной насадкой, пружины и стержня. При этом следят за тем, чтобы торец колпака совмещался с определенным значением на шкале. Стержень, перемещаясь в отверстии планки, образует у ветви стрелу прогиба, по которой судят о состоянии натяжения ремня. Высоту стрелы прогиба определяют по соответствующему делению шкалы, на котором остановилось кольцо при нагружении ветви.  Если стрела прогиба меньше установленной нормы, то натяжение уменьшают, и наоборот. Таким приспособлением контролируют натяжение ремней разных типоразмеров вне зависимости от расстояния между осями шкивов. Стрела прогиба зависит от длины ремня: чем больше расстояние между осями, тем длиннее ремень, а следовательно, больше общая стрела прогиба даже при одинаковом натяжении. Однако при контроле данным приспособлением расстояние между его бортиками будет неизменным, а стрела прогиба - одинаковой при условии, что и натяжения ремней также одинаковы. На рис. 3.5 показаны три пары шкивов с различными расстояниями между их осями L1, L2 и L3, при которых стрела прогиба f на длине А приспособления одинакова.

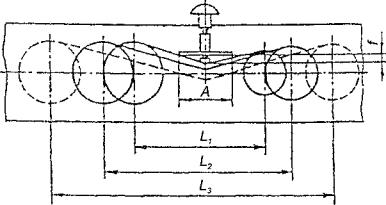

Рис. 3.5. Стрелы прогиба ремней различной длины

У зубчатых передач точка касания зубьев должна находиться на начальной окружности обоих зубчатых колес; переход от одного зуба к другому (выход из зацепления одного зуба и начало зацепления следующего) должен быть плавным (без толчков и рывков).

В зацеплении различают зазоры: боковой (кратчайшее расстояние по нормали между нерабочими профилями смежных зубьев пары сопряженных колес) и радиальный (кратчайшее расстояние между вершиной зуба и впадиной сопряженного колеса). Первоначальная величина этого зазора принимается 0,2-0,25т (для т>2), где m - нормальный модуль зубьев, мм.

Прилегание рабочих поверхностей проверяют краской (синька, сажа). Для этого поверхность зубьев ведущего колеса покрывают тонким слоем краски, разведенной машинным маслом, и поворачивают колесо несколько раз, чтобы на зубьях ведомого колеса отпечатались следы соприкосновения. Чем равномернее и на большей площади отпечаталась краска на зубьях ведомого колеса, тем качественнее отремонтирована передача. Критерием качества ремонта являются относительные размеры пятна контакта, выраженные в процентном отношении к общей высоте и длине зуба (рис. 3.6): по высоте , по длине , где hm – высота пятна контакта, мм; hp - высота зуба, мм; а - ширина пятна контакта, мм; b - ширина зубчатого колеса, мм (величина с не учитывается, если она меньше модуля); с - разрыв пятна, мм; b - угол зацепления зубчатой пары.

Рис. 3.6. Проверка зубчатых передач по пятнам контакта:
а - измерение пятен контакта на зубьях цилиндрического и конического колес; б - примеры расположения пятен контакта;
1 - зацепление правильное; 2 - радиальный зазор велик; 3 - радиальный зазор мал; 4 - перекос валов передачи

Размеры пятен контакта должны быть не меньше нормативных значений.

У цилиндрических зубчатых передач тщательно проверяют радиальное и торцевое биения колес, межцентровое расстояние, боковой зазор, прилегание (контакт) рабочих поверхностей зубьев.

Радиальное и торцевое биения зубчатых колес контролируют рейсмусом или индикатором непосредственно в подшипниках (рис. 3.7).

Рис. 3.7. Схема проверки зубчатого колеса на радиальное и торцевое биения:
1,2 - индикаторы; 3 - контрольный ролик; 4 - зубчатое колесо; 5 - вал

Межцентровое расстояние зубчатой передачи проверяют с помощью штихмаса или специальных контрольных шаблонов и приспособлений. Параллельность валов определяют уровнем. При этом образующие измеряемых поверхностей должны быть параллельны осям зубчатых колес.

Боковой зазор Сn (рис. 3.8) между зубьями определяется щупом и узкой пластинкой свинца, раскатываемой между зубьями. Толщину пластинки после раскатки проверяют микрометром, боковой зазор - индикатором.

3.8. Проверка бокового зазора в зубчатом зацеплении:
а - боковой зазор; б - площадь поверхности соприкосновения зубьев; в - длина соприкосновения

Для цилиндрических передач устанавливаются нормы нормального зазора, обеспечивающего компенсацию уменьшения бокового зазора от нагрева передачи, и гарантированного зазора, которые установлены ГОСТом.

У конических зубчатых передач проверяют биение конуса выступов, боковой зазор и контакт рабочих поверхностей зубьев, а при необходимости - пересечение осей, отклонение межосевого угла и смещение вершины делительного конуса.

Биение конуса выступов проверяют индикатором, установленным измерительным стержнем перпендикулярно боковой образующей конуса выступа, а боковой зазор - так же, как и в цилиндрической передаче. Величина бокового зазора зависит от точности зубчатых колес и их размеров.

У червячных передач проверяют межосевое расстояние валов червячного колеса и червяка, правильное положение валов (отсутствие перекоса), боковой зазор в зацеплении и точность прилегания рабочих поверхностей зубьев. Межцентровое расстояние проверяют микрометром или штихмасом.

Правильную установку червячного колеса по отношению к червяку проверяют с помощью шаблона А (рис. 3.9), который устанавливают на обод колеса, щупом измеряют зазор (с) между шаблоном и витками червяка, а также с помощью отвеса (б). От вала червяка опускают отвесы и нутромером замеряют расстояние (с), которое с обеих сторон червяка должно быть одинаковым.

Рис. 3.9. Проверка установки червячного колеса

Боковой зазор проверяют щупом с рабочей стороны зубьев при отжатом колесе в четырех местах, поворачивая колесо на 90°, 180° и 270° от первоначального положения. Величину бокового зазора замеряют индикатором.

Прилегание рабочей стороны зубьев к виткам червяка в собранной передаче контролируют аналогично цилиндрическим передачам (рис. 3.10).

Рис. 3.10. Проверка червячных передач по пятнам контактов:
а - правильное положение; б - смещение вправо; в - смещение влево

Приводные втулочно-роликовые цепи проверяют внешним осмотром и измерением. Перед осмотром цепь очищают и промывают в керосине. Цепи с трещинами, выкрашиванием металла, разрушением и деформацией деталей, проворачиванием втулок во внутренних пластинах или валиков во внешних пластинах подлежат выбраковке без проверки на удлинение.

Удлинение цепи проверяют замером десяти звеньев с помощью прибора КИ-854-ГОСНИТИ на двух-трех участках, равномерно расположенных по всей длине проверяемой цепи. В измеряемые участки цепи не должны входить дефектные звенья.

Состояние рабочих поверхностей зубьев звездочек контролируют внешним осмотром, износ зубьев по толщине, посадочных отверстий и шпоночных пазов - измерением. Подлежат замене звездочки, имеющие трещины на дисках и ступицах, а также износ зубьев по толщине до размера, более допустимого. Допускается местное выкрашивание зубьев общей площадью не более 25% рабочей поверхности зуба.

Подшипниковые узлы. У подшипников качения проверяют внешний вид, маркировку, легкость вращения, габаритные размеры, радиальные зазоры и осевой люфт. Внешний вид подшипников проверяют визуально с целью определения качества рабочих поверхностей колец, тел качения и сепараторов. Легкость вращения и шум от работы подшипников малых и средних размеров поверяют вращением от руки. Они должны вращаться плавно, без заеданий и торможений. В особых случаях легкость вращения проверяют с помощью, специальных приборов. Габаритные размеры подшипников контролируют измерительным инструментом.

Радиальные зазоры в шарико- и роликоподшипниках с цилиндрическим и витыми роликами проверяют на специальных приспособлениях. Для этого внутреннее кольцо подшипников закрепляют по схеме (рис. 3.11), а к наружному подводят наконечник индикатора, закрепленного на стойке. Перемещая наружное кольцо в направлении индикатора и обратно, определяют величину радиального зазора по максимальному отклонению стрелки. Радиальный зазор проверяют в четырех точках, поворачивая наружное кольцо подшипника при каждом измерении на 90° (рис. 3.12). Данные о нормативных радиальных зазорах в подшипниках, наиболее распространенных в пищевой промышленности, приведены в табл. 3.2.

Рис. 3.11. Схема проверки радиального зазора в радиальных шарико- и роликоподшипниках

Рис. 3.12. Приемы проверки и регулировки зазоров в подшипниках качения:
а - проверка радиальных осевых зазоров опробованием рукой; б - измерение индикаторами; в - щупом; г - симметричное (правильное) и д - несимметричное (свидетельствует о наличии дефектов) расположение радиальных зазоров относительно линии действующей нагрузки; е - измерение посредством регулировочной прокладки радиального и осевого зазоров радиально-упорных шариковых и радиально-упорных роликовых подшипников; h - осевой зазор, S - радиальный зазор

3.2. Нормативные радиальные зазоры в подшипниках, мкм

Внутренний диаметр подшипника, мм

Шарикоподшипники однорядные

Роликоподшипники

радиальные

сферические с цилиндрическим отверстием

Свыше







10 до 18

8-22

-

-

18-30

10-24

15-45

-

30-40

12-26

20-55

-

40-50

12-29

20-55

30-45

50-65

13-33

25-65

30-40

65-80

14-34

30-70

40-60

80-100

16-40

35-80

45-70

100-120

20-46

40-90

50-80

120-140

23-53

45-100

60-90

Радиальные зазоры в шариковых и роликовых радиальных подшипниках качения можно замерять с помощью прибора КИ-1223.

Прибор (рис. 3.13) состоит из плиты с направляющими и моста. В направляющих перемещается каретка с индикатором часового типа и винтовым зажимом. Индикатор закреплен в каретке планкой и винтом. В центре моста запрессована втулка с трапецеидальной резьбой; во втулке перемещается винт. На конец винта насажен конус, посредством которого подшипник прижимается к плите.

Рис. 3.13. Прибор КИ-1223 для измерения радиального зазора в подшипниках качения:
1 - плита; 2 - мост; 3 - конус; 4 - втулка; 5, 12 - винты; 6 - головка; 7 - индикатор; 8 - винтовой зажим; 9 - направляющие; 10 - каретка; 11 - планка; 13 - прямоугольный паз

По показанию индикатора определяют зазор между внутренним и наружным кольцами шарикоподшипника. Проверяемый подшипник укладывают торцевой частью на плиту и прижимают к ней конусом. После этого каретку с индикатором перемещают до соприкосновения его ножки с наружной обоймой подшипника. Стрелка индикатора должна быть повернута на один-два оборота. В таком положении каретку закрепляют на плите винтовым прижимом, который должен быть отвернут при перемещении каретки.

Чтобы определить радиальный зазор в подшипниках, необходимо наружное кольцо переместить вдоль оси ножки индикатора сначала в одну сторону, а потом в противоположную. По отклонению стрелки индикатора определяют радиальный зазор в подшипнике. Для получения более точного результата необходимо провести повторную проверку, провернув наружное кольцо подшипника на 90°.

Распространены электрические методы диагностирования, согласно которым эксплуатируемый узел, например, вращающуюся подшипниковую опору качения, подключают в качестве электросопротивления от источника ЭДС к электроизмерительной аппаратуре, а о состоянии опоры судят по изменениям сопротивления узла либо генерируемой им ЭДС.

На перерабатывающих предприятиях приходится контролировать плотность как разъемных (болтовых с прокладной), так и неразъемных (сварных, паяных и т.д.) соединений. Этот контроль проводится для открытых емкостей и закрытых сосудов, предназначенных для хранения жидкостей или газов. Наибольшее распространение получили следующие способы контроля.

Контроль керосином основан на его свойстве проникать в мельчайшие отверстия (трещины) за счет высокой капиллярной способности. С одной стороны изделия наносят водную суспензию мела, подсушивают ее, с другой - керосин. Если имеются трещины, то керосин проходит стенку насквозь и на поверхности, покрытой мелом, появляются темные пятна. Время контроля зависит от толщины металла и температуры воздуха: от 12 ч при температуре выше 5°С и до 24 ч при температуре ниже 5°С.

Контроль сжатым воздухом. Применяют в основном два варианта контроля: повышением давления в закрытом сосуде и обдувом изделия сжатым воздухом.

По первому варианту в закрытый сосуд подают сжатый воздух, а снаружи изделие (сварные швы) смачивают мыльным раствором. При появлении пузырьков судят о наличии неплотностей. Небольшое изделие можно опустить в воду и по пузырькам выходящего через отверстия и трещины воздуха обнаружить неплотности (рис. 3.14). Этот способ требует строгого соблюдения мер предосторожности.

Рис. 3.14. Схема испытания узла на герметичность сжатым воздухом

По второму варианту проверки одну сторону изделия покрывают мыльным раствором, а противоположную обдувают сжатым воздухом, при появлении пузырьков фиксируют неплотности. Расстояние между наконечником воздушного шланга и изделием должно быть не более 50 мм.

Гидравлические испытания. Применяют три варианта гидравлических испытаний: водой под давлением, водой без давления, струей воды под давлением. По первому варианту испытывают сосуды, работающие под давлением. Перед испытанием сварные швы предварительно осматривают с использованием неразрушающих методов контроля. Затем сосуд заполняют водой под определенным давлением и выдерживают установленное время. После испытаний давление плавно снижают до рабочего или атмосферного значения. При испытании сосуды не должны давать течи и запотевать.

Испытание водой без давления или наливом проводится заполнением изделий водой при температуре окружающего воздуха и воды не ниже 5°С. Время испытания должно быть не менее 1 ч.

При испытании струей воды или поливом сварные швы поливают из брандспойта с диаметром выходного отверстия не менее 15 мм. Давление воды в магистрали должно быть не ниже 0,1 МПа. Места дефектов определяются при появлении течи, запотевании поверхности сварного шва или близлежащей зоны.

Электрооборудование. При диагностировании электродвигателя его необходимо очистить от грязи и пыли сжатым воздухом или сухим обтирочным материалом. Обмотки электродвигателя очищают от пыли пылесосом. Проверяют надежность крепления всех устройств, подтягивают ослабленные винты, болты, гайки. Для этого можно использовать набор инструмента ПИМ-1424. Проверяют состояние заземления выводных концов, зажимов и коробки выводов обмоток.

Сопротивление изоляции обмоток статора электродвигателя относительно корпуса, а также между обмотками измеряют мегомметром при напряжении 1000 В поочередно для каждой электрической цепи.

Например, у электродвигателя серии А02 для привода сепаратора СОМ-3-100М сопротивление обмоток относительно корпуса и между собой должно быть не менее 1 МОм при температуре окружающей среды 10-20°С.

Для измерения сопротивления изоляции обмоток можно использовать мегомметр М 4100/3. Наиболее совершенные приборы для проверки электродвигателей - импульсные аппараты с электроннолучевой трубкой. С их помощью проверяют сопротивление обмоток, витковое замыкание или обрыв.

При диагностировании магнитных пускателей их очищают от грязи и пыли, проверяют надежность крепления, состояние заземления и механической системы (контактов, дугогасительных решеток и магнитной системы). Зачищают подгоревшие и окислившиеся контакты. Нагар удаляют обтирочным материалом, смоченным в уайт-спирите. Поврежденные пружины главных и блокировочных контактов заменяют новыми, а со следами коррозии - зачищают шлифовальной шкуркой и смазывают машинным маслом.

Проверяют катушку и короткозамкнутый виток. При обнаружении разрыва цепи, повреждении лакового покрытия и наличии следов подтекания лака от перегрева катушки пускателей устраняют дефекты. Дугогасительные камеры при обнаружении в них трещин, сколов, следов подгорания ремонтируют. Осматривают нагревательные элементы тепловых реле. Рычаг реле при легком нажатии должен свободно перемещаться в пазах и возвращаться в начальное положение под действием пружины.

При диагностировании автоматических выключателей проверяют работу механизма автомата двугасительных решеток, состояние возвратной пружины и контактов. При необходимости зачищают поверхность контактов. Проверяют толщину накладок, измеряют сопротивление изоляции полюсов, которое должно быть не менее 10 МОм. При опробовании работы механизм включения и выключения автомата должен действовать мгновенно.

При диагностировании предохранителей осматривают изоляционную панель, проверяют целостность плавкой вставки, заполнителя патрона, плотность прилегания контактных ножей и стоек.

Контактные ножи со следами окисления и подгорания зачищают. Они должны легко и одновременно входить в губки контактов. Для плотного прилегания ножей губки подгибают. Ослабленные контактные пружины заменяют новыми.

При диагностировании пакетных выключателей проверяют состояние контактов, места присоединения проводов и механизма фиксации. Зачищают следы потемнения, перегрева или окисления зажимов. При проверке механизма фиксации несколько раз включают и отключают пакетный выключатель или переключатель, при этом рукоятка должна переводиться без значительных усилий.

Электропроводку очищают от грязи и пыли волосяной щеткой или обтирочным материалом, проверяют натяжение проводов, крепление изоляторов, изоляцию проводов и разветвительных коробок. Места проводок с повреждениями изолируют лентой, а сильно поврежденные участки заменяют. Провода считают достаточно натянутыми, если они не касаются строительных конструкций и технологического оборудования. В разветвительных коробках осматривают соединения проводов и уплотнений, поврежденные участки изолируют. Сопротивление изоляции проводов измеряют мегомметром на 1000 В: между проводами и по отношению к земле оно должно быть не менее 0,5 МОм.

При диагностировании заземляющих устройств необходимо очистить проводники заземления, осмотреть открыто проложенные элементы. Поврежденные участки восстанавливают сваркой, пайкой или заменяют новыми. Стальные заземлители сваривают внахлест. Длина сварного шва должна быть не менее шести диаметров при круглом сечении проводника и не менее удвоенной его ширины при прямоугольном сечении. Надежность заземления проверяют измерителем МС-08. При повреждении проводника заземления и плохом контакте на оборудовании измеритель покажет очень большое сопротивление. Нормальное сопротивление заземления должно быть не более 4 Ом.

В последние годы для диагностирования электрооборудования разработано множество диагностических комплексов и систем.

Например, устройство диагностики вальцового станка УДТСВС определяет неисправный узел и возможные причины неисправности. В качестве показателя принят коэффициент вариации тока в фазе двигателя, а неисправные узлы находят из анализа частотного спектра. Это устройство было использовано при разработке автоматизированной системы диагностики парка вальцовых станков, которая может контролировать нагрузку вальцовой линии. Диагностирование сборочных единиц холодильных установок проводится специализированной бригадой, имеющей допуск к обслуживанию холодильных установок и осуществляющей текущий ремонт.

Техническое состояние холодильных аппаратов оценивается путем внешнего осмотра и по наличию несвойственных шумов и стуков, по работе смазочной системы, перепаду давления после масляного насоса и на нагнетании компрессора, срабатыванию приборов защитной автоматики (табл. 3.3).

В качестве основного диагностического параметра приняты температура, измеренная в различных местах установки, а также потребляемая мощность и шумовая характеристика. Температуру измеряют с помощью ртутного термометра и специально разработанного для этой цели измерителя температур. Срабатывание датчиков реле температуры, входящих в состав холодильного компрессора, следует проверять погружением термобаллона реле в среду контрольной температуры.

3.3. Диагностирование контрольно-измерительных приборов и приборов защитной автоматики холодильных установок

Наименование и марка прибора

Контролируемый параметр

Значение

Датчик реле давления Д-220-А13

Давление всасывания

0,01 МПа



Давление нагнетания

1,6 МПа

Датчик-реле разности давлений PKC1A-O1

Разность давления масла в системе смазки компрессора

0,17 МПа

Датчик реле температуры ТР-ОМ5-09

Температура нагнетания

95°С

Датчик реле температуры ТР-ОМ5-04

Температура масла

55°С

Датчик реле температуры ТР-ОМ5-03

-«-

15°С

Предохранительный клапан 026.170

Защита компрессора

1,6 МПа

Предохранительный клапан 25АПК-18

Защита маслоотделителя

1,8 МПа

Редукционный клапан (вентиль) проверяют и регулируют по манометру, подсоединенному к бобышке на нагнетательном маслопроводе маслонасоса.

Проверяют утечку смазочного масла через уплотнение (сальник) ведущего коленчатого вала ротора компрессора (не должно превышать 30 г/ч).

Исправность электронасоса проверяют в соответствии с руководством по эксплуатации.

Диагностирование электрооборудования установок осуществляет специалист, имеющий допуск к обслуживанию электроустановок, в соответствии с требованиями табл. 3.4.

3.4. Последовательность диагностирования электрооборудования холодильных установок

Операция

Средство контроля

Заключение

Внешний осмотр изоляции обмоток статора электродвигателя

-

При наличии механических повреждений обмотку ремонтировать

Измерение сопротивления обмоток статора и ротора

Мост постоянного тока Р-333

При величинах сопротивлений фаз обмоток, отличающихся друг от друга более чем на 5%, обмотки ремонтировать

Измерение сопротивления изоляции обмоток статора и ротора относительно корпуса и межфазного сопротивления

Мегомметр М4100/3

При сопротивлении изоляции меньше 4 МОм обмотки высушить

Определение межвитковых замыканий обмоток статора и ротора

Аппарат ВИФ-5-3

При обнаружении межвитковых замыканий электродвигатель ремонтировать

Измерение величины токов утечек изоляции обмоток статора и ротора

Источник напряжения постоянного тока ВС-23

Микроамперметр М-95

Шунт Р-4

При несоответствии состояния изоляции обмоток требованиям (ток утечки выше допустимого значения, коэффициент асимметрии больше 2 и т.д.) электродвигатель отправить на капитальный ремонт

Определение состояния контактных колец, щеткодержателей, щеток

Штангенциркуль ШЦ-1-125-0,1

При биении более 0,3 мм контактные кольца ремонтировать



Динамометр ДПУ-0,01-2,0

Изношенные щетки заменить



Индикатор часового типаИЧ-10

Сила нажатия щеток и величина зазора между щеткодержателем и кольцами должны соответствовать норме



Прибор КИ-4850-ГОСНИТИ

Подшипники с зазором более допустимого подлежат замене

4. РЕМОНТ ОБОРУДОВАНИЯ

4.1. Технологический процесс ремонта оборудования

Общие сведения

Ремонт - это комплекс операций по восстановлению исправности или работоспособности и ресурса оборудования.

Технологический процесс - часть производственного процесса, содержащая целенаправленные действия по изменению и определению состояния ремонтируемого оборудования (очистка разборка, диагностика и т.д.).

Технологический процесс включает в себя операции, которые, в свою очередь, делят на установы, позиции, переходы и проходы.

Операция - это законченная часть технологического процесса, выполняемая на одном рабочем месте и включающая в себя все действия рабочего и оборудования по сборке (разборке) сборочной единицы или агрегата, по обработке детали. Наименование операции записывают в именительном падеже в соответствии с названием применяемого оборудования (очистная, токарная, наплавочная, прессовая, контрольная и т.д.).

Установ - это часть технологической операции, выполняемая при неизменном закреплении изделия (обрабатываемой детали, собираемого агрегата и т.д.). Например, напрессовка под прессом подшипника на один конец вала - первый установ, а напрессовка его на другой конец вала - второй.

Позиция - это фиксированное положение, занимаемое неизменно закрепленной деталью или сборочной единицей совместно с приспособлением относительно инструмента или оборудования.

Технологический переход - законченная часть технологической операции, которую выполняет рабочий (рабочие без смены инструмента, неизменности установки объекта ремонта, обрабатываемой поверхности и режима работы оборудования. Переход состоит из проходов.

Проход - часть перехода, охватывающая действия, связанные со снятием одного слоя металла при постоянстве инструмента, обрабатываемой поверхности и режима работы станка.

На рис. 4.1 показана схема технологического процесса капитального ремонта сложных машин и оборудования. В отличие от технологии изготовления машин технологический процесс их капитального ремонта сложен и включает в себя ряд дополнительных специфических работ (приемку в ремонт, очистку, разборку, дефектацию и др.). Далее приведены сведения о выполнении наиболее важных технологических процессов, приведенных на рис. 4.1.

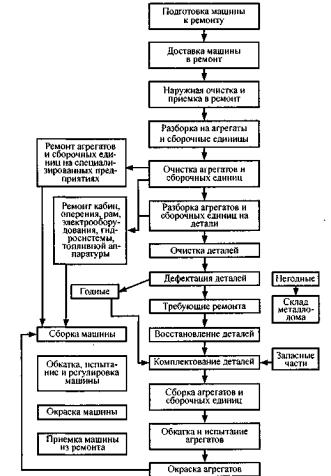

Рис. 4.1. Схема технологического процесса капитального ремонта машин (оборудования)

Производственным процессом ремонта называется совокупность всех действий людей и орудий производства, выполняемых для восстановления работоспособности оборудования.

Производственный процесс ремонта охватывает не только все технологические работы, но и другие необходимые виды деятельности (организационно-экономические, снабженческие, хранение, транспортирование и т.д.). Он относится к участку, цеху, предприятию (производственный процесс механического участка и т.д.).

Технологический процесс относится к детали, агрегату, машине, стенду и т.д. (технологический процесс механической обработки вала и т.д.). Он представляет собой наиболее значимую часть производственного процесса. Его структура и степень расчленения зависят от устройства ремонтируемого оборудования, вида и метода ремонта (текущий, средний, капитальный, индивидуальный эксплуатирующей организацией, поточный на специализированном предприятии и др.).

Очистка оборудования

В процессе эксплуатации оборудования перерабатывающих предприятий на их поверхностях откладываются загрязнения, различающиеся составом, свойствами, прочностью сцепления с поверхностью деталей. Эти загрязнения могут быть причиной нарушения технологии переработки сельскохозяйственной продукции, санитарно-гигиенических норм.

Их наличие на поверхностях деталей препятствует проведению контрольных и регулировочных работ, обнаружению дефектов, вызывает коррозию металла, снижает производительность труда при выполнении операций и общую культуру эксплуатации и ремонта оборудования. Поэтому очистка оборудования и его составных частей является важнейшей и необходимой технологической операцией при межремонтном обслуживании, профилактическом осмотре и ремонте.

Объектами очистки при эксплуатации и ремонте служат оборудование в сборе, его агрегаты, узлы и детали, тара. С точки зрения очистки объекты характеризуются:

видом и характером загрязнений очищаемых поверхностей;

конфигурацией очищаемых поверхностей;

массой и габаритными размерами;

свойствами материалов, из которых они изготовлены;

шероховатостью поверхностей;

требованиями к качеству очистки.

Сложность конфигурации поверхностей машин характеризуется наличием глубоких ниш, замкнутых и экранированных пространств, выемок, глубоких карманов, являющихся аккумуляторами загрязнений.

После разборки оборудования узлы и детали, уложенные в тару, образуют как бы новый объект, для которого также характерны экранизация одной детали другой, наличие замкнутых пространств, ниш, карманов.

При разработке процессов и выборе оборудования для очистки необходимо учитывать массу и габаритные размеры очищаемых объектов, которые могут быть соответственно от нескольких граммов до нескольких тонн и от нескольких миллиметров до нескольких метров.

При очистке следует учитывать возможные изменения физико-механических свойств материалов, из которых изготовлены детали, под воздействием агрессивных свойств некоторых очищающих растворов, высокой температуры, знакопеременных или ударных нагрузок, вызывающих коррозию, коробление, изменение прочностных свойств или поломку обрабатываемых изделий.

Различная шероховатость поверхностей деталей, особенности их микрорельефа существенно влияют на накопление загрязнений и их связь с поверхностью и, следовательно, на качество очистки.

Сложность очистки обусловливается многообразием составов и свойств загрязнений, представляющих собой продукты как органических, так и неорганических соединений, различных по природе образования и условиям формирования. Виды загрязнений машин условно можно подразделить на масляно-грязевые и асфальтосмолистые отложения, остатки трансмиссионных масел, нагар, накипь, продукты коррозии и другие оксидные пленки, старые лакокрасочные покрытия, консервационные смазки, герметизирующие мастики, пасты и старые прокладки, технологические остатки перерабатываемых продуктов.

Требования к качеству очистки формируются исходя из характера последующих технологических операций при техническом обслуживании и ремонте, надежности ремонтируемой техники, а также требований к чистоте технологического оборудования для переработки и хранения сельскохозяйственной продукции.

В самом широком понимании очищающее действие заключается в удалении загрязнений с поверхностей, в результате чего получают очищенный объект и загрязненную очищающую среду (рис. 4.2). Важным условием высококачественной очистки является комплексное и синхронное воздействие на удаляемые загрязнения физико-химического и механического факторов.

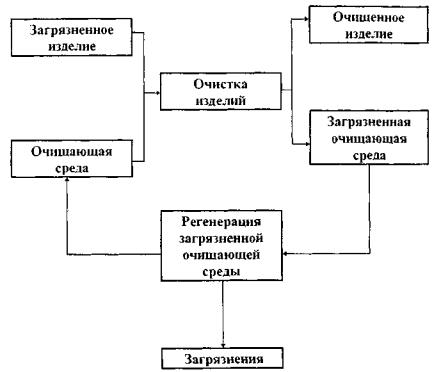

Рис. 4.2. Схема очистки загрязненных изделий

Очистка поверхностей связана с затратой тепловой, механической и физико-химической энергии на разрушение загрязнений (преодоление прочностных, когезионных сил) и их удаление с поверхности (преодоление удерживающих адгезионных сил).

Тепловая энергия необходима для снижения когезионно-адгезионных связей удаляемых загрязнений. Так, вязкость асфальтосмолистых отложений при повышении температуры от 20 до 100°С уменьшается в 100 раз и более. Однако нагрев только загрязнений при очистке невозможен, поэтому приходится затрачивать энергию и на нагрев очищаемых оборудования, агрегатов, узлов и деталей. Эти затраты еще более увеличиваются с учетом компенсации тепловых потерь, обусловленных условиями тепло- и массообмена (циркуляция раствора, тепловое излучение через стенки камер и баков моечных машин, вентиляцию моечных машин и т.д.).

Механическая энергия необходима для деформации и разрушения загрязнений при очистке, а также их транспортирования из зоны очистки. Механическое воздействие на загрязненные поверхности может осуществляться различными приемами: подачей твердых частиц в воздушной или водяной струе, различными видами щеток, гидравлическими струями, потоками моющей жидкости и др.

Непременным условием качественной очистки во многих случаях является применение моющих средств, представляющих собой своеобразный концентрат и источник физико-химической энергии, используемой при очистке.

Для очистки машин и оборудования и их деталей применяют различные моющие средства, которые можно классифицировать на несколько групп: щелочные и кислотные растворы, органические растворители, растворяюще-эмульгирующие (РЭС) и синтетические моющие средства (CMC).

Наиболее эффективны CMC. Отечественной и зарубежной промышленностью выпускается большая их номенклатура. При очистке и дезинфекции оборудования и помещений перерабатывающих предприятий целесообразно использовать отечественные синтетические моюще-дезинфицирующие средства типа МСЖ (МСЖ-1, МСЖ-ЗС, МСЖ-28).

В качестве моющих средств на предприятиях молочной промышленности в соответствии с Инструкцией по санитарной обработке оборудования, инвентаря и тары рекомендуется использовать следующие моющие средства и их концентрации (%) при ручном и механизированном способах очистки:

ТМС:

По массе:

МД-1

0,7-0,8

Ром-АЦ-1

0,6-0,8

МСТА

2,0-3

МС-37

0,7-0,9

Витязь АЛМ

0,9-1,2

Катрил 4

0,9-1 (по объему)

ДП-4

0,5-0,7

ТМС:



Стекломой

0,5-0,6

Катрил-Д

0,7-0,9 (по объему)

Ника 2

1,0-1,2

ЕС Промоль Супер

0,8-1,2

ПЗ МИЛ СИП

0,5-0,6

ПЗ МИП ЦЕНТРА

0,5-0,6

Кальцинированная сода

2,0-4,0

Рекомендуются дезинфицирующие средства:

гипохлорит натрия марки А, Б - 150-200 мг/л акт. С1 (жидкость концентрированная (0,1-0,11%) 150-170 г/л);

нейтральный анолит АНК - 130-160 мг/л акт. С1, получаемый на установке СТЕЛ-60-03;

хлорамин Б (порошок) (0,1-0,11%), по массе 150-200 мг/л акт. С1;

Септабик (порошок), по массе 0,025-0,05%;

Септофор, по объему 0,015-0,02%;

Санэфект-128, по объему 0,1-0,2%;

ПЗ-Оксания Актив, по объему 1-2%.

В состав средств входят поверхностно-активные вещества (ПАВ), силикаты, фосфаты, карбонаты и наполнители (сера, диактилфталат, соли треххлорциануровой кислоты), активизирующие очистку и дезинфекцию. Они нетоксичны, негорючи, пожаро-, взрывобезопасны, биологически разлагаемы, не оказывают вредного влияния на обслуживающий персонал и окружающую среду. В технологическом отношении обладают высокоэффективный моюще-очищающим действием, низким пенообразованием, не вызывают коррозию очищаемых поверхностей, хорошо растворяются в воде, не имеют резкого и устойчивого запаха.

Водными растворами синтетических моюще-дезинфицирующих средств можно очищать и дезинфицировать загрязненные поверхности из металла, стекла, резины, керамики, полимерных и других материалов. Входящие в состав CMC ПАВ адсорбируются на границе «загрязнение-моющий раствор», что приводит к снижению свободной поверхностной энергии загрязнений и облегчает очистку. При использовании CMC удаление загрязнений с поверхности происходит эмульгированием жидкой фазы (образованием эмульсий) и диспергированием твердой фазы (образованием дисперсий).

Эмульгирование жидкой фазы загрязнений происходит в водных растворах ПАВ, которые создают на поверхности капель масла прочные адсорбционные слои. Благодаря этому образуется эмульсия - система несмешивающихся жидкостей, одна из которых распределена в виде мелких капель в другой.

Диспергирование твердой фазы загрязнений происходит за счет адсорбции ПАВ на частицах загрязнений. Малое поверхностное натяжение моющего раствора обеспечивает его проникновение в мельчайшие трещины частиц загрязнения и возможность адсорбироваться ПАВам на поверхностях этих частиц. При этом создается расклеивающее давление на частицы, происходит их разрушение и измельчение.

Важные свойства моющих растворов - стабилизация в растворе отмытых загрязнений и предупреждение их повторного осаждения на очищенную поверхность. Молекулы моющего средства обволакивают загрязнения и очищенную поверхность, препятствуя укрупнению частиц загрязнений и оседанию их на уже очищенную поверхность. Это свойство играет весьма положительную роль на этапе очистки изделий. Однако образующиеся при этом устойчивые эмульсии и дисперсии на этапе регенерации загрязненной очищающей среды серьезно усложняют и удорожают выделение накопившихся загрязнений из очищающей среды. Это следует учитывать и не злоупотреблять применением эффективных моющих средств.

При отсутствии синтетических моющих средств на предприятиях для очистки оборудования можно применять моющие смеси, которые можно заказать или приготовить на месте (табл. 4.1).

4.1. Моющие смеси, рекомендуемые для очистки оборудования

Назначение смеси

Состав смеси (в весовых ), % частях

сода каустическая

сода кальцинированная

тринатрий фосфат

жидкое стекло

Для очистки оборудования, не соприкасающегося с горячим молоком и изготовленного из нержавеющей стали или другого металла с оловянным покрытием



50

40

10

Для очистки оборудования, изготовленного из алюминия



18,5

18,5

63

Для удаления молочного камня с оборудования, соприкасающегося с горячим молоком (кроме выполненного из алюминия)

10

50

35

5

Для очистки оборудования и тары, изготовленных из стекла и фарфора

65

30



5

Рабочие растворы моющих средств необходимой концентрации готовят из концентрированных растворов или серийных порошков с соблюдением необходимой предосторожности. Емкости для рабочих растворов должны быть изготовлены из нержавеющей стали. Допускается приготовление рабочих растворов в емкостях фляго-, бутылко- и банкомоечных машин, а также в резервуарах, предназначенных для циркуляции моющих растворов.

Для очистки изделий используется широкая номенклатура моечного оборудования. По принципу действия моечные машины разделяют на струйные, погружные, циркуляционные, комбинированные и др.

В струйных моечных машинах физико-химический фактор воздействия водных растворов моющих средств дополняется механическими воздействиями (ударами) струи на удаляемые загрязнения, что приводит к разрушению и размыву последних за счет возникших при ударе нормальных и касательных напряжений. Для формирования струй используют различные насадки, а создания давления - центробежные, плунжерные и другие насосы.

Струйные моечные машины по конструктивным признакам подразделяются на следующие типы: струйно-мониторные, струйные камерные, струйные конвейерные.

Струйно-мониторные моечные машины используют для наружной очистки машин, оборудования и производственных помещений.

В последние годы развитие струйно-мониторных машин шло по пути повышения давления истечения струи до 10-20 МПа. Установки оснащают различными насадками, нагревателями для воды, устройствами, позволяющими применять моющие и дезинфицирующие средства и добавляющими в струю твердые частицы.

Преимущества этих машин - мобильность, универсальность небольшой расход воды и электроэнергии на очистку.

Струйные камерные и конвейерные моечные машины используют для наружной очистки полнокомплектных машин (камерные) и очистки узлов и деталей (камерные и конвейерные).

Струйные камерные моечные машины состоят из следующих основных конструктивных элементов: моечные камеры, системы гидрантов с соплами для формирования струй, нагнетательный насос, ванны для приготовления, хранения и нагрева моющего раствора.

Струйные конвейерные моечные машины имеют те же конструктивные элементы, что и струйные камерные, а транспортировка деталей в зону очистки и из нее осуществляется подвесным или напольным конвейером.

Эксплуатация этих машин в производстве выявила существенные недостатки:

большие потери теплоты в рабочей камере и безвозвратный унос ее в систему вентиляции;

многократное перекачивание моющей жидкости по контуру «насос - сопла коллекторов гидранта - рабочая зона - насос - бак» приводит к дроблению уже удаленных с очищаемых изделий твердых и масляных загрязнений, росту их поверхности и аккумулированию на этих поверхностях ПАВ, что приводит к быстрому старению раствора;

трудоемкость технического обслуживания, связанная с прочисткой сопел гидрантов. За недельный срок работы засоряется до 60% отверстий сопел;

наработка на отказ у большинства моечных машин струйного типа не превышает 40-60 ч, а ресурс до ремонта напорных насосов - 500-600 ч;

некачественная очистка узлов и деталей сложной формы.

Очистка погружением - обработка в ваннах с моющим раствором. Преимуществом погружных моечных машин по сравнению со струйными является эффективное удаление масляных и асфальто-смолистых загрязнений путем комплексного воздействия физико-химического фактора моющего действия растворов и механического воздействия потоков жидкости на загрязненную поверхность. При очистке погружением моющий раствор воздействует и очищает внутренние и другие поверхности деталей сложной формы, не доступные воздействию струй при струйной обработке. Наконец, при удалении указанных загрязнений этот способ требует значительно меньше затрат энергии.

В существующих конструкциях погружных моечные машин создаются скоростные потоки движения жидкости у поверхности в пределах 0,15-6 м/с. С ростом скоростей потоков резко снижается продолжительность очистки поверхностей и повышается производительность.

В комбинированных моечных машинах сочетается применение нескольких способов очистки в одном агрегате: погружного и струйного, очистки в различных моющих жидкостях.

В этих машинах удачно сочетаются достоинства погружных машин (малая энергоемкость, простота конструкции) и струйных моечных машин, которые выполняют, в основном, функции ополаскивания и пассивации. Использование многосекционных ванн, объединенных транспортными системами, и автоматических линий позволяет вести обработку изделий в требуемой последовательности.

Механическая очистка деталей должна быть обязательной принадлежностью моечных участков. Она применяется для очистки поверхностей от продуктов коррозии, удаления пригоревших пищевых продуктов с оборудования и тары, а также прокладок с поверхностей разъема, очистки деталей от нагара, накипи и других прочных загрязнений.

Для очистки используют ручной и механический инструмент. Часто применяют механизированные металлические и капроновые щетки, иглофрезы. В качестве привода инструмента используются пневматические и электрические машины.

Энергоемкость очистки щетками составляет около 0,5 кВт×ч/м2 и находится на уровне лучших способов погружной очистки.

Пневмодинамическая очистка представляет собой процесс, при котором мелкие твердые частицы захватываются воздушной струей и направляются на очищаемую поверхность. Процесс характеризуется малыми удельными затратами энергии на очистку.

На ремонтных предприятиях нашли применение установки для очистки деталей косточковой крошкой и другими твердыми частицами, которые, вылетая из сопла со скоростью 40 м/с и более, легко разрушают твердые загрязнения - нагар, накипь и т.п., не повреждая при этом поверхность деталей. Пневмодинамической очистке поддаются лишь те поверхности, которые попадают в зону прямого воздействия струи. Внутренние полости, карманы и углубления сложной формы остаются неочищенными.

Эффективность очистки зависит от свойств поверхности детали, характера загрязнений, твердости и размера частиц песка или дроби, скорости и угла наклона струи, расстояний от сопла до очищаемой поверхности и других факторов.

Устранение вредного для здоровья пылеобразования обеспечивает гидроабразивная очистка, при которой на загрязненную поверхность действует струя воды с абразивом. При этом основным энергоносителем является сжатый воздух, который увлекает смесь абразива с жидкостью и с большой скоростью выбрасывает ее на очищаемую поверхность.

Твердые частицы находятся в жидкости во взвешенном состоянии. Для приготовления смеси применяют кварцевый песок, оксид алюминия, карбид бора и другие частицы размером 0,8-1 мм. Содержание твердых частиц в воде находится в соотношении от 1:2 до 1:6 (по объему).

Очистку изделий от прочносвязанных загрязнений (нагар, пригоревшие продукты питания и т.п.) можно проводить в галтовочных барабанах, вращающихся с постоянной скоростью.

При галтовке детали помещают во вращающиеся барабаны, в которых очищаемые поверхности подвергаются абразивному действию загружаемых в те же барабаны абразивных частиц (фарфоровой крошки, боя абразивных кругов и т.п.) и очищаются благодаря взаимному трению деталей между собой и абразивным наполнителем.

В случае мокрой галтовки в барабаны наряду с абразивными частицами добавляют органические растворители или водные растворы синтетических моющих средств. Чаще всего барабаны погружают в ванны с соответствующими моющими жидкостями, которые проникают в полость барабана через его перфорированную поверхность. Детали вместе с абразивным наполнителем занимают 70-80% объема барабана.

Частоту вращения барабана выбирают исходя из анализа фаз движения сыпучих тел во вращающемся барабане. При небольшой частоте вращения барабана наблюдается «каскадное» движение, при котором постепенно обваливаются поверхностные слои материала. При некотором увеличении частоты вращения материал начинает осыпаться потоком - «критическое» состояние, далее следуют состояние «равновесия» и полное прекращение движения сыпучих тел относительно стенок барабана.

Частота вращения барабана, при которой наступает момент прекращения движения, определяется из выражения

                                                                                                            (4.1)

где n - частота вращения барабана, мин-1;

d - диаметр барабана, м;

с - постоянная (с = 42,3).

По опытным данным, оптимальную частоту вращения барабана принимают на 35-40% меньше значения, полученного расчетом по формуле (4.1). В России разработана галтовочная установка, в которой барабан с очищаемыми изделиями совершает колебания, перекатываясь по дугообразным направляющим с изменяющейся по величине и направлению скоростью. Такая установка не имеет ограничений по частоте колебаний и вращения барабана (рис. 4.3).

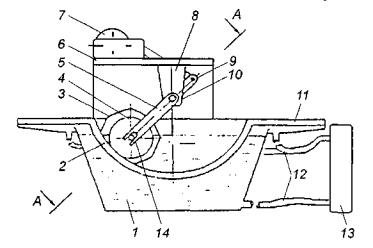

Рис. 4.3. Схема галтовочной установки:
1 - ванна; 2 - направляющая; 3 - барабан; 4 - опора; 5 - коромысло; 6 - рама; 7 - привод; 8 - кронштейн; 9 - рычаг; 10 - вал; 11 - карман; 12 - соединительные шланги; 13 - блок очистки раствора; 14 - шейка опоры

В современной технологии ремонта машин находит применение виброабразивная очистка деталей от нагара, продуктов коррозии, накипи и других трудноудаляемых загрязнений.

Виброабразивная очистка заключается в том, что загрязненные детали и абразивный наполнитель помещают в контейнер, которому сообщают колебательное движение, т.е. он вибрирует. Содержимое контейнера движется по сложной траектории. Процесс сопровождается последовательным нанесением микроударов частицами абразивного наполнителя по поверхности очищаемых деталей. Загрязнения при этом разрушаются и детали очищаются. Для удаления продуктов загрязнений и интенсификации очистки в контейнер подают моющую жидкость или сжатый воздух.

Опыт эксплуатации устройств для виброабразивной обработки деталей показывает высокую эффективность воздействия абразивного материала на поверхность обрабатываемых деталей. Удаление загрязнений следует проводить без повреждения очищаемых изделий, сохраняя заданные размеры и шероховатость поверхности. С этой целью при разработке технологического процесса очистки выбирают соответствующее оборудование, абразивные наполнители, моющие жидкости, параметры вибраций (амплитуду и частоту колебаний).

Под воздействием вибраций заданной частоты (35-40 Гц) и амплитуды (до 2,5 мм) вся загрузка контейнера приобретает псевдосжиженное состояние. Абразивный наполнитель вследствие текучести заполняет полости и отверстия, чем и обеспечивается очистка сложных по форме деталей.

В качестве наполнителя при очистке деталей от прочносвязанных загрязнений применяют отходы керамической промышленности, крошку шлифовальных кругов, уралит, гальку и др. Размеры и форма частиц наполнителя должны обеспечивать их контакт со всей очищаемой поверхностью деталей.

Виброабразивный способ очистки - один из перспективных, позволяет получать высокое качество очистки при относительно малых удельных затратах энергии.

Внутренние замкнутые системы, как правило, моют и дезинфицируют способом безразборной циркуляции растворов в автоматическом или ручном режиме.

Автоматизированная система безразборной очистки обычно работает по принципу вытеснения потока: остатки продукта вытесняются ополаскивающей водой, ополаскивающая вода - моющий раствор, моющий раствор - новой порцией ополаскивающей воды и т.д.

Оборудование, снабженное этой системой, имеет емкость для раствора вместимостью 50-200 л с электроподогревом, центробежный насос, дополнительные трубопроводы с трехходовым и пневматическим клапанами и электрическим шкафом с пультом управления.

Цикл очистки замкнутых молокопроводящих систем включает в себя следующие операции:

ополаскивание системы холодной водой (15-25°С) до полного удаления остатков молока в течение 3-5 мин (контроль визуальный);

очистка моющим раствором при концентрации 2-5 г/л и температуре 50-70°С в течение 10-15 мин;

ополаскивание теплой водой (35-45°С) до полного удаления остатков моющего раствора в течение 5 мин (контроль с помощью индикатора).

Емкости для хранения молока при очистке подключают к трубопроводу системы. Включают установку с пульта управления. Очистка осуществляется по программе, заданной на программирующем устройстве, или в ручном режиме. Моют моющим раствором. Цикл очистки включает в себя следующие операции:

ополаскивание холодной водой (15-25°С) до полного удаления остатков молока в течение 3-5 мин (контроль визуальный);

очистка раствором моющего средства при концентрации раствора 2-3 г/л, температуре 60-70°С (в течение 5-8 мин);

ополаскивание теплой или холодной водой (20-30°С) до полного удаления остатков моющего раствора в течение 5-6 мин (контроль с помощью индикатора).

В случае образования известковых остатков или отложений типа «молочный камень» рекомендуется один раз в месяц проводить кислотную обработку (или по необходимости).

Очистку пастеризаторов осуществляют моющим раствором в следующих технологических режимах:

ополаскивание холодной водой (15-20°С) в течение 5-6 мин (контроль выходящей ополаскивающей воды - визуальный);

очистка раствором кислоты (0,2%) при температуре 60-65°С в течение 10-15 мин;

ополаскивание холодной водой в течение 5 мин;

очистка раствором моющего средства при концентрации 3-5 г/л, температуре 65-70°С и времени воздействия 10-15 мин;

ополаскивание теплой водой (30-40°С) в течение 5-8 мин (контроль с помощью индикатора).

Детали и сборочные единицы после разборки сепараторов, пастеризаторов, молочных насосов, фильтров и других с незначительными остатками отложений и детали сложной конфигурации (краны, переходники) очищают вручную щетками и ершами в ваннах с раствором типа МСЖ при концентрации 5 г/л и температуре 30-50°С.

Сильно загрязненные агрегаты или детали с прочно связанными отложениями предварительно замачивают в ваннах с электроподогревом в моющих растворах при концентрации 10-15 г/л и температуре 50-70°С. После замачивания очищают вручную ершами или в специальных моечных машинах.

Очистку и дезинфекцию оборудования для переработки мяса и рыбы осуществляют в водных растворах моющих средств при концентрации раствора 3-5 г/л и температуре 40-60°С. Очищают мониторными моечными машинами или щетками и ершами.

Современные способы очистки поверхностей предусматривают комплексное механическое и физико-химическое воздействие активной очищающей среды на загрязненную поверхность, в результате которого загрязнения удаляются с поверхности и распределяются в объеме очищающей среды (табл. 4.2-4.7).

4.2. Режимы работы моечных машин для очистки и мойки оборудования цехов малой мощности и малотоннажных предприятий

Наименование объекта

Режим работы моечной машины

Основные параметры струи воды

температура, °С

давление перед насадкой, МПа

1

2

3

4

Технологическое оборудование (сепараторы, маслоизготовители, волчки, куттеры, машины для разделки теста, плодов и овощей, прессы и др.)

Моющее средство;

10-80

8-10

вращающаяся (плоская) щетка

10-80

3-4

Резервуары и емкости различных типоразмеров (танки, ванны, дежи и др.)

Основной режим;

10-90

8-16

вращающаяся (плоская) щетка

10-90

3-4

Оборудование для тепловой обработки (печи, термокамеры, конвейерные установки, шкафы варочные, жарочные, расстойные, автоклавы, котлы и др.):







наружные поверхности

Основной режим;

10-90

8-16



вращающаяся (плоская) щетка;

10-90

3-4



моющее средство;

До 80

До 10



моющее средство и вращающаяся (плоская) щетка

До 80

3-4

внутренние

Основной режим;

10-140

8-16



вращающаяся(плоская) щетка;

10-140

3-4



турболазер, турбонасадка;

10-140

8-9



моющее средство;

До 80

До 10



моющее средство и вращающаяся (плоская) щетка

До 80

3-4

Столы технологические (обвалочные, жиловочные, формовочные, разделочные и др.)

Основной режим;

10-90

До 6

вращающаяся (плоская) щетка

10-90

3-4

Передвижные рамы, технологические тележки (тележка-чан, тележка-этажерка, ванна-тележка, пресс-тележка и др.)

Турболазер, турбонасадка

10-90

До 16

Поддоны, противни, формы

Основной режим;

10-90

8-16

турболазер, турбонасадка;

10-90

До 19

устройство для гидропескоструйной обработки;

10-90

До 13



моющее средство

До 80

До 10

Мелкий инструмент и приспособления (крюки, ножи, вилки, скалки и др.)

Основной режим;

10-90

6-9

моющее средство

До 80

6-9

Транспортеры, конвейеры, калиброватели:







боковые ограждающие поверхности; щиты ограждения

Вращающаяся (плоская) щетка

10-90

3-4

планки, звенья, ленты резинотканевые

Основной режим;

10-90

8-16



турболазер, турбонасадка

10-90

До 19

Технологические трубопроводы, резиновые рукава различного диаметра и длины

Устройство для очистки внутренних поверхностей труб

10-90

4-9

4.3. Модели моечного и очистного технологического оборудования для предприятий перерабатывающих отраслей АПК

Модель

Давление максимальное, МПа

Расход воды, л/ч

Температура воды (максимальная),

Напряжение питания, В

Мощность, кВт

Масса, кг

1

2

3

4

5

6

7

Битовые моечные машины без подогрева воды

Италия













РТ JETBOX

10

420

До 50

220

1,8

14

Германия













KarcherK520M

12

450

До 50

220

2

12,5

Karcher К502М

12

450

До 50

220

2

13

Karcher 720МХ

15

500

До 50

220

3

21

Профессиональные моечные машины без подогрева воды

Германия













Kranzle 135

13,5

660

До 60

220

2,4

32

Kranzle 160TST

14

660

До 70

220

2,3

36

Kranzle 155

15,6

720

До 60

380

2,6

32

Kranzle 195TST

18

450

До 70

220

2,4

36

Kranzle 185

18,5

840

До 60

380

4

36

Kranzle 205T

19

840

До 60

380

4

36

Karcher HD650

15

550

До 60

220

3,1

27

Karcher HD855S

15

550

До 60

220

3,4

37

Karcher HD690

16

700

До 60

380

4,7

27

Karcher HD895S

19,5

850

До 60

380

6,5

37

Karcher HD1090

23

900

До 60

380

8,4

55

Дания и Германия













WAP/KEW 1000TRITON

19,5

1000

До 60

380

4,8

43

WAP/KEW 44СЗКА

17

1200

До 85

380

6,7

70

WAP/KEW 52СЗКА

19

1280

До 85

380

8

75

Профессиональные моечные машины с подогревом воды

Германия













Karcher HDS695VEX

15

800

140

380

6,4

117

Karcher HDS895VEX

17

1000

140

380

6,7

133

Дания и Германия













WAP/KEW ЗОНА

14,5

570

150

220

3

85

WAP/KEW 3840НА

19,5

960

150

380

5,4

95

4.4. Режимы работы моечных машин на мясоперерабатывающих предприятиях

Наименование оборудования

Режим работы моечной машины

Основные параметры струи воды

температура, °С

давление перед насадкой, МПа

1

2

3

4

Технологические столы:

Основной режим;

10-90

3-6

обвалочные, жиловочные, формовочные, разделочные; термокамеры (наружные поверхности)

вращающаяся (плоская) щетка

10-90

3-4

Ножи, крюки и другой мелкий инструмент и приспособления

Основной режим

10-90

6-9

Волчки, мясорубки, куттеры, измельчители, фаршемешалки, шприцы, чаны, шкафы жарочные:

Основной режим

50-90

8-16

внутренние поверхности

Турболазер, турбонасадка

50-90

8-19

наружные окрашенные поверхности

Вращающаяся (плоская) щетка

50-90

3-4

Рамы универсальные, тележки-чаны, тележки- этажерки, формы

Турболазер, турбонасадка

50-90

До 16

Термокамеры (внутренние поверхности - пол, стены, потолок, двери)

Турбонасадка,

50-100

До 16

устройство для гидропескоструйной обработки

50-100

До 13

Моющее средство

50-80

До 10

4.5. Режимы работы моечных машин на предприятиях по производству молочной продукции

Наименование оборудования

Режим работы моечной машины

Основные параметры струи воды

температура, °С

давление перед насадкой, МПа

1

2

3

4

Резервуары и емкости различных типоразмеров для сбора, хранения и охлаждения молока, сепараторы, пленочные охладители, пастеризаторы, масло- и сыроизготовители, вакуум-выпарные установки, гомогенизаторы, прессы, холодильные шкафы, камеры хранения и др.

Основной режим;

10-90

8-16



вращающаяся (плоская) щетка;

10-90



3-4



моющее средство;

До 80

8-10



моющее средство и вращающаяся (плоская) щетка

До 80

3-4

Контейнеры, передвижные тележки и стеллажи

Основной режим

До 80

До 16

Столы технологические (приемный, фасовочный)

Основной режим;

До 80

До 6

турболазер, турбо-насадка;

До 80

До 19

вращающаяся (плоская) щетка

До 80

3-4

Мелкий инвентарь и оборудование (фляги, бидоны, ложки, поддоны, бачки, формы и др.)

Основной режим;

10-90

6-9

вращающаяся (плоская) щетка;

10-90

3-4

моющее средство;

До 80

6-9



моющее средство и вращающаяся (плоская) щетка

До 80

3-4

Молокопроводы, гофрированные рукава различных диаметров и длины

Устройство для очистки внутренних поверхностей труб

10-90

4-9

4.6. Физико-химические свойства жидких моющих средств и порошкового моющего средства МСЖ-ЗС

Моющее средство

Температура, °С

25

60

устойчивость пены

коррозионное действие, г/м2·ч

смачиваемость, с

рН

моющее действие, с

1

2

3

4

5

6

ЭМС-Щ

0,33

0,0025

8

12,4

80

Биомол

0,45

0,0131

3

12,9

70

Тигма

0,5

0,0071

15

12,2

65

Модус

0,61

0,0063

26

11,5

210

МСЖ-Щ

0,75

0,0066

19

10,8

130

Хайджиниус

0,77

0,0058

13

10,6

25

Ультра











МСЖ-ЗС

0,8

0,0052

12

10,5

15

4.7. Технологические режимы очистки растворами жидких моющих средств

Моющее средство

Концентрация %

Время (Т), с

Температура (t), °С

Тигма

0,6-1,0

240-120

50-70

ЭМС-Щ

0,75-1,2

360-150

50-70

Биомол

0,6-1,0

180-120

50-70

С целью увеличения срока использования очищающей среды, снижения расхода материалов и загрязнения окружающей среды очищающую среду в современных условиях необходимо регенерировать, а выделяющиеся при этом загрязнения перерабатывать, обезвреживать и утилизировать.

Регенерацию жидкой очищающей среды проводят с применением отстаивания, центрифугирования, флотации, коагуляции, ультрафильтрации и других процессов.

Для выполнения этих работ требуются соответствующее оборудование, существенные дополнительные затраты энергии и других ресурсов. Уменьшение этих затрат является важной задачей, над решением которой работают исследователи.

Разборка оборудования

Трудоемкость разборочно-сборочних работ составляет более 50% от общей трудоемкости ремонта оборудования. Степень и технология разборки машин и оборудования зависят от их конструкции и технического состояния, вида и метода ремонта. При текущем ремонте оборудование разбирают частично, при капитальном - полностью.

При разборке применяют различное оборудование, приспособления и инструмент: стенды, прессы, съемники, гайковерты, ключи и др. Многие машины, оборудование и их агрегаты при разборке закрепляют на специальных стендах, конструкция которых зависит от габаритных размеров, массы, устройства и других параметров разбираемых объектов. Конструкция стендов должна обеспечить безопасность и минимальную трудоемкость работ.

Общие правила разборки. Разбираемые машины или агрегаты должны быть чистыми, для чего их подвергают наружной очистке.

Последовательность разборки должна соответствовать технологической карте или инструкции. Вначале снимают легкоповреждаемые и защитные части (электрооборудование, трубопроводы, шланги, кожухи, капоты, тяги и др.). Затем снимают самостоятельные узлы и агрегаты, моют их и разбирают на детали. Некоторые узлы и агрегаты со специфической технологией ремонта (электрооборудование, гидравлическая аппаратура, баки, радиаторы, рамы и др.) не разбирают, а направляют на соответствующие рабочие места, где их проверяют и ремонтируют.

Во время разборки и ремонта запрещается разукомплектовывать детали, которые при изготовлении обрабатывают в сборе или балансируют: крышки коренных подшипников с блоком компрессора, крышки шатунов с шатунами, противовесы коленчатых валов, коленчатые валы с маховиками и др. С этой целью их метят, связывают проволокой, вновь соединяют болтами и т.д.

При разборке необходимо пользоваться съемниками, приспособлениями и инструментами, которые обеспечивают правильное центрирование деталей и равномерное распределение усилий. Не разрешается ударять стальным молотком или кувалдой по снимаемым или выпрессовываемым подшипникам, втулкам, сальникам и т.д. Для этого при необходимости следует применять наставки, оправки, выколотки с более мягкими наконечниками (молотки с медными бойками). Нельзя прилагать чрезмерных усилий там, где это не предусмотрено технологией. При выпрессовке подшипника из гнезда усилие прикладывают к наружному кольцу, а при спрессовке с вала - к внутреннему. Запрещается выпрессовывать подшипники ударным инструментом.

Крепежные детали (болты, гайки, шайбы и др.) следует уложить в сетчатые ящики или вновь установить на свои места. Нельзя разукомплектовывать соединения с резьбой повышенной точности (болты крепления крышек шатунов, маховика к коленчатому валу и др.). Во избежание появления трещин при снятии чугунных деталей, закрепленных несколькими болтами, сначала отпускают все болты или гайки на пол-оборота, а затем постепенно отворачивают их полностью.

Открытые полости и отверстия, через которые внутрь детали или узла может проникнуть грязь, нужно закрывать крышками и пробками. Детали и агрегаты массой более 20 кг необходимо поднимать и перемещать подъемно-транспортными средствами с надежными захватами.

Разборка резьбовых соединений. 60-65% трудоемкости разборочных работ приходится на резьбовые соединения (PC). В зависимости от условий эксплуатации PC классифицируют на три группы (табл. 4.8).

4.8. Классификация PC в зависимости от условий эксплуатации

Группа

Местоположение PC в машине и условия эксплуатации

Примеры PC

Тяжелая

Расположены снаружи машины в нижней части, работающей в условиях запыления, загрязнения и повышенной коррозии

Крепление колес, стремянок, рессор, редукторов машин и др.

Средняя

Расположены снаружи машины в верхней ее части, закрыты кожухами, капотами и т.п.

Крепление головки блока, корпуса сцепления, крышек шестерен силовых агрегатов и пр.

Легкая

Расположены внутри корпусов, находятся в масляной среде

Крепление крышек коренных подшипников, крышек шатунов, фланцев и стаканов редукторов и др.

Значение крутящего момента при разборке PC определяют по табл. 4.9.

4.9. Значения крутящего момента при разборке PC

Группа соединений

Момент Н·м при диаметре резьбы, мм

М8

М10

М12

М14

М16

М20

М24

Тяжелая

До 45

До 80

До 190

До 260

До 350

До 600

До 800

Средняя

До 40

До 60

До 180

До 190

До 320



-

Легкая

До 35

До 45

До 160

До 180

До 300

-

-

Разбирают резьбовые соединения с помощью ручного и механизированного инструмента. В первом случае используют гаечные ключи (рожковые, торцевые, накидные, коловоротные, трещеточные и др.), отвертки, шпильковерты и др.

Применение механизированных инструментов (гайковертов, шуруповертов, шпильковертов) в несколько раз повышает производительность труда и улучшает его условия. По типу привода их разделяют на электрические, пневматические и гидравлические, а по конструктивным признакам - без фиксированного крутящего момента, с самоостановом двигателя в конце затяжки PC, с механизмом ударного действия одно- и многошпиндельные.

Пневматические инструменты (табл. 4.10) по сравнению с другими имеют меньшие массу и реактивный момент, но обладают низкими долговечностью и КПД (7-11%), создают высокий уровень шума и вибраций.

4.10. Техническая характеристика ударных пневматических гайковертов

Показатели

Гайковерт

ИП3111

ИП3112А

ипззпз

ИП3106

ИП3205

ГИП3207

1

2

3

4

5

6

7

Наибольший диаметр резьбы, мм

12

14

18

42

42

16

Наибольший крутящий момент, Н·м

63

100

250

100

Расход сжатого воздуха, м /мин

0,7

0,97

0,9

1

1

0,7

Рабочее давление воздуха, МПа

0,5

0,5

0,5

0,5

0,5

0,5

Масса (без сменной торцовой головки), кг

1,9

2,2

3

9

9,5

2,6

* Регулируемый.

Машины без фиксированного крутящего момента применяют редко. Машины с регулируемой муфтой позволяют устанавливать заданный крутящий момент. Гайковерты ударного действия имеют меньшую массу и малый реактивный момент по сравнению с гайковертами вращательного действия. Их момент затяжки зависит от продолжительности работы, а для обеспечения нужного крутящего момента необходимо ее регулировать.

Разборка прессовых соединений. Трудоемкость этих работ составляет 20-25% от общего объема разборочных работ. Усилия распрессовки часто значительно превосходят теоретически необходимые, особенно при наличии коррозии соединения. Для разборки прессовых соединений (ПС) применяют съемники, прессы, стенды и приспособления. Они бывают специальные (для снятия определенной детали) и универсальные, ручные и приводные, механические, пневматические, гидравлические, стационарные и переносные.

Механические и пневматические съемники и приспособления применяют для разборки соединений, не требующих значительных усилий. При больших усилиях ПС разбирают с помощью гидравлических стендов и прессов.

Съемники действуют по принципу захвата снимаемой детали или упора в нее (рис. 4.4). Применяемые при ремонте машин гидравлические стенды и прессы имеют ряд недостатков: недостаточное давление (10-20 МПа), высокие материале- и энергоемкость и др.

Рис. 4.4. Схема применения съемников:
а - с лапками для захвата детали при выпрессовке; б - с лапками, закрепленными на детали для выпрессовки; в - для выталкивания детали; г - для вытаскивания детали

В ГОСНИТИ разработан комплект гидрофицированного инструмента высокого давления (до 80 МПа), состоящий из универсальной переносной гидравлической станции, наборов исполнительных механизмов (гидроцилиндров) широкого диапазона усилий (от 1 до 20 т), набора рабочих органов (съемников, захватов и т.д.).

Универсальная гидравлическая станция ОР-12516-ГОСНИТИ с электрическим приводом состоит из масляного бака, двухпоточного насоса, гидравлической панели, крана управления, электрооборудования и аварийного клапана.

Техническая характеристика ОР-12516-ГОСНИТИ

Подача, л/мин:

   ступени низкого давления                                                        10

   высокого                                                                                     1,5

Рабочее давление, МПа                                                             70±2

Мощность, кВт                                                                             1,5

Вместимость бака, л                                                                     20

Масса, кг                                                                                       40

Для ремонта машин и оборудования на месте их установки (в цехе, полевых условиях) разработана переносная гидравлическая станция высокого давления с ручным приводом ОР-12565-ГОСНИТИ (рис. 4.5).

Рис. 4.5. Гидростанция высокого давления с ручным приводом:
1 - опора; 2 - заливной патрубок; 3 - кран управления; 4 - рукоятка; 5 - плунжер; 6 - насос высокого давления; 7 - масляный бак

Техническая характеристика станции ОР-12565-ГОСНИТИ

Рабочее давление, МПа                                                                 70

Подача насоса, см3/ход                                                                   2

Вместимость бака, л                                                                        8

Габаритные размеры, мм                                                      800x220x300

Масса, кг                                                                                         20

Использование различных комбинаций рабочих органов гидрофицированного инструмента позволяет повысить производительность труда на разборочно-сборочных работах на 25-30%.

Съемники, прессы и другое оборудование подбирают по усилию распрессовки с коэффициентом запаса 1,5-2. Усилие распрессовки обычно больше усилия запрессовки на 20-30% и приближенно определяется по формуле

                                                                                         (4.2)

где Рр - усилие распрессовки, кН;

dH - наружный диаметр охватывающей детали (ступицы), мм;

d - номинальный диаметр соединения, мм;

N - натяг в соединении, мм;

L - длина запрессовки (ступицы), мм;

Кр - коэффициент, равный для стали 7,5, чугуна - 4,3.

Ориентировочно это усилие определяют из выражений:

Рр  = 2NL - для стального вала и стальной ступицы;

Рр  = 15NL - для стального вала и чугунной ступицы.

Дефектация деталей

Дефектация - это операция, выполняемая для оценки технического состояния детали с целью определения пригодности ее к дальнейшей работе или необходимости восстановления. При дефектации определяют искажение геометрической формы деталей, изменение их размеров, физико-механические свойства материала (твердость поверхности, упругость и другие свойства), усталостные и другие разрушения. В первую очередь проверяют дефекты, по которым деталь чаще всего выбраковывается и не полежит восстановлению. При обнаружении такого дефекта остальные дефекты этой детали не проверяют.

При дефектации руководствуются техническими требованиями на ремонт каждого вида оборудования, в которых указаны краткая характеристика и возможные дефекты деталей, приведены размеры поверхностей по чертежу, допустимые размеры и другие параметры, а также применяемые средства контроля. При отсутствии технических требований руководствуются инструкциями по эксплуатации оборудования и другими документами.

Допустимыми называют размеры и другие параметры, при которых остаточный ресурс детали не меньше межремонтного ресурса агрегата и она может быть поставлена на него без восстановления, гарантируя удовлетворительную работу до очередного ремонта.

Контролируют обычно только те размеры и параметры, которые могут изменяться при эксплуатации машины. При этом сравнивают фактические значения параметров с их допустимыми значениями и делают заключение. Например, если измеренный диаметр шейки вала под подшипник больше допустимого, то, значит, вал по этой поверхности годен для дальнейшей эксплуатации и может быть установлен на ремонтируемый агрегат. Детали сортируют на пять групп и маркируют краской соответствующего цвета: годные (зеленым), годные в соединении только с новыми деталями (желтым), подлежащие восстановлению на данном предприятии (белым), подлежащие восстановлению на специализированном ремонтном предприятии (синим) и негодные - утиль (красным).

Для контроля геометрических параметров деталей применяют различные методы измерения и контрольно-измерительные средства. Используют абсолютный метод измерения, когда прибор показывает абсолютное значение измеряемого параметра (измерение диаметра вала микрометром), и относительный - определяют отклонение измеряемого параметра от установленного значения (измерение внутреннего диаметра гильзы цилиндров индикаторным нутромером). Если искомое значение параметра отсчитывают непосредственно по прибору, то это прямой метод измерения, если же его получают по результатам измерения другого параметра, связанного с искомым определенной зависимостью, то это косвенный метод. По числу измеряемых параметров различают дифференциальные и комплексные методы контроля. При первом измеряют значение каждого параметра в отдельности, при втором - суммарную погрешность нескольких параметров изделия (например, радиальный зазор подшипника, который зависит от износов беговых дорожек колец и тел качения).

При дефектации деталей технологического оборудования обычно проводят осмотр, применяют универсальный измерительный инструмент и специальные приборы. При выборе средства измерения необходимо учитывать его метрологические характеристики (цена и интервал деления шкалы, погрешность и пределы измерения и др.), а также допустимую погрешность измерения, которая связана с точностью (допуском) изготовления измеряемого элемента детали. На рис. 4.6 приведена номограмма для выбора средства измерения в зависимости от размера и точности (допуска) изготовления элемента детали.

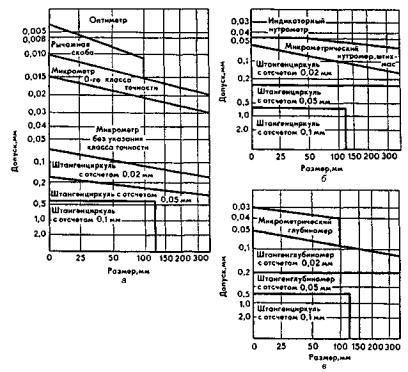

Рис. 4.6. Номограммы выбора средств измерения:
а - для валов; б - для отверстий; в - для глубин

Ряд параметров ремонтируемых соединений и деталей дефектуют с помощью универсальных и специальных приборов. Например, при дефектации радиальных подшипников качения определяют радиальный зазор с помощью прибора КИ-1223.

Дефекты пружин устанавливают осмотром и измерением упругости с помощью приборов МИП-100М, МИП-10 и других, измеряя усилие, которое нужно приложить к пружине для сжатия (растяжения) ее до длины в рабочем состоянии. Если усилие меньше допустимого, то пружину бракуют.

Дефектацию втулочно-роликовых цепей выполняют с помощью штангенциркуля (рис. 4.7) или приспособлений КИ-1854, КИ-16354 и др. При этом измеряют длину 20 звеньев цепи, предварительно растянутой с усилием 200 Н.

1.   Длина измеряемого участка равна

                                                                                                       (43)

где L - показания штангенциркуля, мм;

d1 и d2 - диаметры крайних роликов, мм.

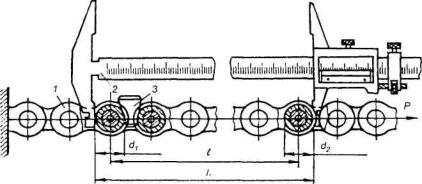

Рис. 4.7. Измерение среднего шага цепи:
1 - цепь; 2 - штангенциркуль; 3 - клин; d1 и d2 - диаметры крайних роликов; I - длина измеряемого участка цепи; L - показания штангенциркуля; Р - нагрузка

Полученную длину делят на 20 и определяют средний шаг цепи. Если он больше допустимого, то ремонтируют или выбраковывают.

Параллельность осей валов и отверстий, перпендикулярность плоскостей и осей и другие пространственные параметры деталей определяют с помощью индикаторных приспособлений и оправок.

При дефектации коленчатых валов, корпусных деталей, емкостей и других сложных деталей определяют их герметичность, наличие трещин и других скрытых дефектов. Для этого используют различные методы: остукивания, гидравлический, пневматический, капиллярный, магнитный и др.

Гидравлический и пневматический методы применяют для контроля герметичности полых деталей (баки, радиаторы и др.) В полость нагнетают, например, воду под давлением 0,3-0,5 МПа и выдерживают 3-5 мин. Течь воды и падение давления указывают на наличие трещин и других повреждений.

Из капиллярных наиболее прост цветной способ: очищенную деталь смачивают в течение 10-30 мин керосином и вытирают досуха. Затем на поверхность наносят тонкий слой мела. После высыхания меловой обмазки керосин, выходя из трещины (капилляра), смачивает и окрашивает обмазку, выявляя дефект.

При магнитном способе деталь намагничивают дефектоскопом (типа МК, МД, ПМД и др.) и посыпают мелким железным порошком. В месте расположения трещины порошок скапливается и по нему определяют ее границы. Так проверяют, например, коленчатые валы компрессоров, двигателей.

Комплектование деталей

Это подготовительная операция перед сборкой. Она включает в себя сортирование деталей, их подбор для сборки соединений в соответствии с техническими требованиями, комплектование по номенклатуре и числу в соответствии с принадлежностью к агрегатам и узлам, раскладку в тару, доставку комплектов на место сборки.

Сортирование деталей предусматривает раскладку их по принадлежности к узлам и агрегатам. При этом часто детали сортируют по размерным группам, массе и другим показателям. Например, детали цилиндропоршевой группы двигателей и компрессоров подбирают в комплект одной размерной группы, а шатунно-поршневой - по массе. При ремонте оборудования детали комплектуют штучным и селективным (групповым) подбором.

При ремонте технологического оборудования непосредственно на перерабатывающих предприятиях применяют, как правило, штучный подбор, который заключается в том, что к одной детали с каким-то размером подбирают вторую деталь соединения, исходя из допустимого при их сборке зазора или натяга. Этот метод прост, но трудоемок.

Селективный (групповой) подбор применяют на специализированных ремонтных предприятиях. Суть его в том, что соединяемые детали после их обработки и контроля предварительно сортируют на размерные группы, клеймят или помечают красками. При сборке соединений используют детали одной группы.

Число размерных групп зависит от конструктивного и монтажного допусков зазора:

h = бк.зм.з,                                                                                                                  (4.4)

где бк.з = бк. max - бк.min и бм.з = бм. max - бм. min;

бк. max и бк. min - максимальный и минимальный конструктивные допуски зазора, мм;

бм. max и бм. min - максимальный и минимальный монтажные допуски зазора, мм.

Допуск каждой группы равен конструктивному допуску, разделенному на число размерных групп. Размеры деталей для каждой группы определяют по верхним и нижним отклонениям. Например, если диаметр отверстия в поршне под поршневой палец равен  мм,   то   конструктивный  допуск  равен  0,015-0,005 = 0,01 мм. Если число размерных групп h=2, то допуск размера каждой из них будет равен 0,01:2 = 0,005 мм.

Максимальные и минимальные монтажные зазоры для всех групп принимают одинаковыми в соответствии с техническими требованиями на сборку данного соединения.

При комплектовании некоторых деталей проводят пригоночные работы: припиловку, шабрение, притирку, зачистку заусенцев и др. Припиловку применяют для устранения коробления плоскостей деталей, обеспечения заданного зазора в стыке поршневых колец и др. Шабрением осуществляют точную взаимную подгонку деталей. Притиркой достигается необходимая герметичность соединений (клапаны, краны и др.).

Балансировка деталей и сборочных единиц

При вращении многих деталей и сборочных единиц (коленчатых валов, маховиков, шкивов, дисков, карданных валов, барабанов и т.д.) из-за наличия неуравновешенных масс возникают центробежные силы. Неуравновешенность деталей и узлов возникает из-за неточности их изготовления (даже в пределах допуска) и сборки (несоосность и др.), неравномерного изнашивания поверхностей и др. Неуравновешенность очень вредна, так как в результате ее возникают вибрации, резко возрастают нагрузки на детали и машину в целом, что в итоге приводит к ускорению изнашивания подшипниковых узлов и разрушению многих деталей.

Известно, что балансировка двигателя внутреннего сгорания повышает его надежность на 25%. После ремонта коленчатых валов перешлифовкой под ремонтный размер без последующей их балансировки дисбаланс в 2-5 раз превышает допустимое значение. Только из-за неуравновешенности отремонтированных коленчатых валов срок службы двигателей сокращается на 10-12%. Поэтому уравновешивание вращающихся деталей и сборочных единиц - один из важных резервов повышения надежности отремонтированных машин.

Различают статическую и динамическую неуравновешенность и соответственно статическую и динамическую балансировку.

Статическая балансировка. Статическая неуравновешенность обусловлена тем, что центр масс детали не лежит на оси ее вращения. При этом главная ось инерции детали параллельна оси ее вращения. В результате этого при вращении детали возникает неуравновешенная центробежная сила инерции:

F = mrw2,                                                                                                                   (4.5)

где F - центробежная сила, Н;

m - неуравновешенная масса, кг;

r - расстояние от массы m до оси вращения детали, м;

w - угловая скорость вращения, рад/с.

Из формулы видно, что неуравновешенность особенно опасна при большой частоте вращения, так как сила инерции пропорциональна ее квадрату.

При статической балансировке опытным путем определяют массу, которую необходимо удалить с детали или прибавить к ней, чтобы центр масс детали располагался на оси ее вращения. Для этого деталь (например, маховик), смонтированную на точно обработанную и уравновешенную оправку, устанавливают на горизонтальные призмы или ролики с малым сопротивлением в опорах. Под действием неуравновешенной массы, создающей крутящий момент, деталь самопроизвольно повернется и установится так, что эта масса будет находиться в нижнем положении. Устраняют дисбаланс удалением металла с утяжеленной (нижней) стороны детали сверлением, фрезерованием, опиловкой или прикреплением корректирующего груза на противоположной стороне (например, у колес автомобилей). Массу удаляемого металла или прикрепляемого груза определяют опытным путем, добиваясь, чтобы после поворота детали на любой угол она оставалась бы неподвижной (как бы в состоянии безразличного равновесия). Статическая балансировка на роликах точнее, чем на призмах.

Динамическая балансировка. Динамическая неуравновешенность возникает тогда, когда ось вращения детали не совпадает с ее главной осью инерции. При этом оси пересекаются или перекрещиваются.

Допустим, что при статической балансировке неуравновешенную массу m уравновесили массой Q. Поскольку положение плоскости, в которой расположена масса ш, неизвестно, то и вводимая компенсирующая масса Q расположится в любом поперечном сечении детали на каком-то расстоянии от первой плоскости. При этом центр масс совпадает с осью вращения, деталь на призмах установится в любом положении. Но при вращении такой детали возникнут центробежные, противоположно направленные силы F1 и F2 (рис. 4.8), т.е. возникает пара сил, образующая возмущающий момент,

M = F1·L = m·r·w2·L.                                                                                                   (4.6)

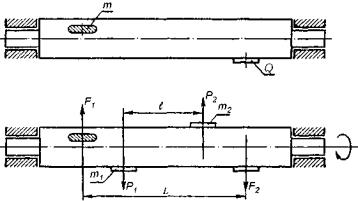

Рис. 4.8. Схема динамического уравновешивания детали:
т - неуравновешенная масса; Q - статистически уравновешивающая масса; т1 и т2 - динамически уравновешивающие массы; F1 и F2 - центробежные силы; P1 и Р2 - центробежные силы от уравновешивающих масс

Этот момент стремится повернуть вал вокруг его центра масс на некоторый угол, но опора вала мешает этому, воспринимая дополнительную нагрузку, в результате чего возникают вибрации работающего агрегата (например, компрессора).

Для динамической уравновешенности детали необходимо убрать возмущающий момент и создать равный противодействующий момент, прикрепив к детали в той же плоскости две массы т, и т, на равном расстоянии от оси вращения так, чтобы F1·L = P1·l, где l - расстояние между уравновешенными массами.

Динамическую балансировку деталей и сборочных единиц проводят на специальных стендах, принцип действия которых заключается в следующем (рис. 4.9). Деталь помещают на упругие опоры (люльки) стенда и вращают. Под действием неуравновешенных центробежных сил инерции и их моментов люльки будут колебаться в горизонтальной плоскости.

Рис. 4.9. Схема машины для динамической балансировки коленчатых валов:
1 - люльки; 2 - датчик колебаний; 3 - блок усиления; 4 - миллиамперметр; 5 - лампа стробоскопа; 6 - электродвигатель; 7 - лимб стробоскопа; 8 - маховик

Колебания опор приводят в движение связанные с ними катушки датчиков, находящиеся в магнитном поле постоянных магнитов, в результате чего в обмотках катушек наводится ЭДС, значение которой будет пропорционально амплитуде колебаний. Таким образом,  датчики  преобразуют  механические  колебания  люлек  в электрические. Сигналы от датчиков подводятся к блоку усиления и далее поступают на миллиамперметр, шкала которого проградуирована в единицах дисбаланса (г·см), и на безинерционную лампу стробоскопа, которая освещает цифры на вращающемся лимбе. Цифры показывают угол (в градусах) расположения дисбаланса. Угловое расположение дисбаланса отсчитывают по лимбу и устанавливают по стрелке на маховике.

Измерение дисбаланса и его уравновешивание осуществляют поочередно для каждой из опор (правой и левой), для чего на пульте управления имеется переключатель.

На таком принципе основано устройство универсальной балансировочной машины МБ-У4. Она состоит из механический части, измерительного устройства с датчиком и стробоскопом и электропривода с устройством для автоматической смазки вкладышей под шейки балансируемой детали. Для контроля и настройки балансировочной машины к ней придается контрольный вал с эталонным грузом.

При балансировке включают вращение детали. По достижении заданной частоты вращения детали с помощью электромагнитов автоматически растормаживаются люльки. После этого определяют дисбаланс и угол его расположения для одной опоры. Снимают часть металла (у коленчатого вала, например, с противовеса), добиваясь допустимого значения дисбаланса. Затем те же операции выполняют для другого конца детали. Когда двигатель выключают, электромагниты обесточиваются и запирают люльки.

Массу (г) снимаемого или добавляемого металла определяют по формуле

                                                                                                                        (4.7)

где М - дисбаланс (показания миллиамперметра), г·см;

r - расстояние от оси вращения детали до места снятия металла или прикрепления груза, см.

Возникает вопрос, для каких деталей достаточно статической балансировки, а для каких необходима динамическая? Ответ на него дает формула (4.6): статической балансировки достаточно для коротких деталей (шкивы, маховики, диски сцепления и др.), у которых длина меньше диаметра и не может быть большого плеча L пары сил, а значит, возмущающий момент практически равен нулю. В то же время вследствие большого диаметра (большое r) статическая их неуравновешенность может быть большой (см. формулу 4.5). И наоборот, для деталей, имеющих большую длину, значительно превосходящую диаметр (коленчатые валы, барабаны и др.), первостепенное значение имеет динамическая неуравновешенность, и их обязательно повергают динамической балансировке. Динамическая неуравновешенность включает в себя и статическую неуравновешенность, но не наоборот.

Обычно детали ответственных сборочных единиц динамически балансируют отдельно, а затем всю сборочную единицу балансируют в сборе. Так поступают, например, с коленчатым валом в сборе с маховиком и сцеплением. Нормы дисбаланса приведены в технических требованиях на ремонт машин.

Сборка, обкатка и испытание

Последовательность сборки зависит от конструкции оборудования и выполняется в порядке, обратном разборке. При этом необходимо следить за тем, чтобы предшествующие операции не затрудняли выполнение последующих. Детали, поступающие на сборку, должны быть чистыми, без коррозии, заусенцев, забоин, задиров и других дефектов. При их наличии поверхности исправляют. Трущиеся поверхности следует протереть и смазать маслом, каналы - продуть.

При сборке необходимо соблюдать и контролировать зазоры, натяги, люфты, соосности и другие параметры в соответствии с техническими требованиями на ремонт или инструкцией завода-изготовителя. Особенно важно следить за обеспечением герметичности соединений трубопроводов, фланцев и др., не допускать подтекания топлива, воды, рабочих жидкостей, подсоса воздуха.

Резьбовые поверхности перед сборкой смазывают. Концы болтов и шпилек должны выступать из гаек не менее чем на один и не более чем на три шага резьбы. В случае крепления детали несколькими болтами гайки нужно затягивать в определенном порядке и постепенно, сначала наполовину затяжки, а затем окончательно и с одинаковой силой.

Крутящий момент затяжки неответственных PC принимают согласно табл. 4.11.

4.11. Значения крутящих моментов при сборке PC

Диаметр PC

Мб

М8

М10

М12

М14

М16

М18

М20

М22

Крутящий момент затяжки, Н·м

6-8

14-17

30-35

55-60

89

120-140

160-190

230-270

М24-420-480

300-360

При завинчивании деталей значительной твердости момент затяжки можно уменьшить на 20%, а при мягких деталях и применении резиновых, пластмассовых и других упругих прокладок или уплотнений между деталями крутящий момент следует увеличить на 25-35%. При креплении наиболее ответственных сборочных единиц (головки блоков цилиндров и др.) необходимо строго соблюдать последовательность и момент затяжки, указанные в нормативно-технической документации (рис. 4.10).

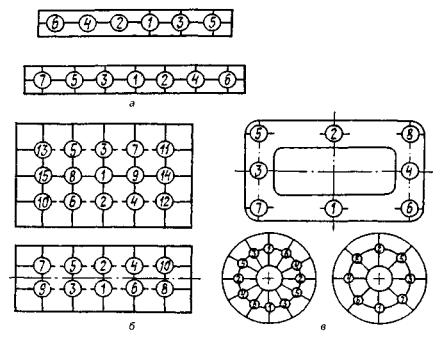

Рис. 4.10. Последовательность затяжки стыков:
а - полосовых; б - прямоугольных; в - фланцевых

С целью предотвращения самоотвинчивания резьбовые соединения стопорят контргайками, шплинтами, пружинными и специальными шайбами, герметиками и другими способами.

При сборке резьбовых соединений применяют те же инструменты, что и при разборке. Момент затяжки контролируют динамометрическим ключом.

Неразъемные соединения с гарантированным натягом по способу сборки условно разделяют на продольно-прессовые и поперечно-прессовые. Первые собирают запрессовкой охватываемой детали (вала) в охватывающую (втулка, ступица и т.д.) или в продольном направлении, вторые - путем нагревания охватывающей детали, охлаждения охватываемой или комбинированным способом (нагрев и охлаждение). Прочность соединения во втором случае значительно больше, чем при механической сборке.

Приближенно усилие запрессовки можно определить по формуле

                                                                                   (4.8)

где Р3 - усилие запрессовки, Н;

dH - наружный диаметр охватывающей детали (ступицы), мм;

d - номинальный диаметр соединения, мм;

N - натяг, мм;

L - длина запрессовки (ступицы), мм;

Кр - коэффициент, принимаемый для стали равным 7,5, для чугуна - 4,3.

Температуру нагрева охватывающей детали при сборке поперечно-прессовых соединений определяют по формуле

                                                                                                                  (4.9)

где tH - температура нагрева, °С;

N - натяг, мм;

L - коэффициент линейного расширения материала нагреваемой детали, мм/м·град;

d - диаметр соединения, мм;

Kt - 1,2-1,3 - коэффициент, учитывающий охлаждение детали во время ее установки перед запрессовкой. Температура нагрева не выше 400°С.

Температуру охлаждения охватываемой детали определяют по формуле

                                                                                                               (4.10)

где Δ - минимальный зазор, необходимый для свободного введения детали в отверстие и компенсации расширения детали за счет частичного ее нагревания при установке, мм.

Значение Δ зависит от диаметра соединения и времени, затрачиваемого на посадку детали. Для диаметров свыше 30 мм и времени установки детали до 10 мин Δ = (0,5¸5-1,1) 10-3 L.

Значение коэффициента линейного расширения металла при нагревании и охлаждении перед запрессовкой приведено в табл. 4.12.

4.12. Значения коэффициента линейного расширения

Материал

Коэффициент, мм/м·град

при нагревании

при охлаждении

Сталь углеродистая и низколегированная

11·10-6

-8,5·10-6

Серый чугун

10·10-6

-8,6·10-6

Ковкий чугун

10·10-6

-8,0·10-6

Бронза оловянистая

17·10-6

-15,0·10-6

Латунь

18·10-6

-16,7·10-6

Алюминиевые сплавы

23·10-6

-18,6·10-6

Магниевые сплавы

26·10-6

-21,0·10-6

Детали обычно нагревают в кипящей воде, масле (110-130°С), расплавленном свинце (327°С), электропечах и др., не допуская окисления сопрягаемых поверхностей. Охлаждают детали в термостате в среде сухого льда (-79°С), жидкого кислорода (-180°С), жидкого азота (-190°С), жидкого воздуха (-193°С).

Термопосадку применяют, как правило, при больших диаметрах деталей или натягах больше 0,1 мм и в случае, если мощность имеющегося оборудования недостаточна для запрессовки в холодном состоянии.

Шпоночное соединение собирают так. Сначала призматическую или сегментную шпонку устанавливают легкими ударами медного молотка, а затем на вал насаживают охватывающую деталь (шкив, звездочку и т.д.). В собранном состоянии зазор между верхней гранью шпонки и основанием паза ступицы должен быть равным: при диаметре вала 25-90 мм - 0,3 мм, 90-170 мм - 0,4 мм. При необходимости шпонки подгоняют по пазам соединяемых деталей припиливанием или шабрением.

При сборке соединения с клиновой шпонкой нужно следить за тем, чтобы шпонка плотно прилегала к дну паза вала и ступицы и имела зазоры по боковым стенкам. Уклоны на поверхности шпонки и в пазу ступицы должны совпадать. Для обеспечения этого часто приходится прибегать к ручной подгонке. Боковые зазоры зависят от размеров шпонки и колеблются в пределах 0,17-0,2 мм с каждой стороны при ширине шпонки до 30 мм и высоте до 16 мм.

При сборке шлицевых соединений поверхности шлицев осматривают, очищают и смазывают. Подвижные шлицевые соединения собирают вручную, неподвижные - при напрессовывании охватывающей детали на вал. Неподвижные шлицевые соединения после сборки проверяют на биение, а подвижные - на угловое смещение.

Сборку неразъемных подшипников скольжения выполняют запрессовкой втулки в корпус, стопорением ее от проворачивания (штифтами, винтами и др.) и подгонкой отверстия по валу. Перед запрессовкой втулки смазывают. После запрессовки внутренний диаметр втулки может уменьшиться. В этом случае ее обрабатывают разверткой. Соосность подшипников многоопорных валов обеспечивается при совместном развертывании втулок.

Перед установкой вкладышей разъемных подшипников скольжения проверяют правильность их прилегания к корпусу (постели) с помощью щупа (щуп толщиной 0,05 мм не должен входить) или на краску (пятно отпечатка должно быть не менее 80% от общей площади). Зазор между валом и подшипником должен соответствовать техническим требованиям (обычно он равен 0,0018-6,0025 диаметра вала), проверяют его щупом или по свинцовому оттиску. Внутреннюю поверхность подгоняют к валу шабрением по краске так, чтобы равномерно распределенные отпечатки краски занимали не менее 75-80% от общей поверхности вкладыша. Вал в подшипниках скольжения должен свободно проворачиваться вручную.

Перед монтажом подшипников качения их тщательно промывают дизельным топливом и смазывают. Очищают и вмазывают маслом так же посадочные поверхности вала и корпуса. Для облегчения напрессовки подшипника его подогревают в масляной ванне до 90°С. Затем подшипник напрессовывают на вал и запрессовывают до упора в корпус.

При сборке подшипников очень важно обеспечить заданный натяг в соединении. Если подшипник смонтирован без натяга или с недостаточным натягом, то это приводит к проскальзыванию колец, вибрации и повышенному изнашиванию подшипника. Это часто имеет место при монтаже подшипников, бывших в эксплуатации. Недостаточный натяг в этом случае можно компенсировать нанесением компенсаторов, например, анаэробных герметиков. Герметики при сборке неподвижных соединений заполняют зазор в соединении, в том числе макро- и микронеровности.

При напрессовке на вал усилие следует прикладывать к внутреннему кольцу подшипника, а при запрессовке в гнездо - к наружному. Для напрессовки и запрессовки подшипника одновременно на вал и в корпус служат специальные оправки, которые одновременно опираются на оба кольца. При посадке необходимо следить, чтобы кольца подшипника были плотно, без зазора доведены по торца буртиков. После сборки подшипник должен проворачиваться без шума и заедания.

Перед установкой соединительных муфт необходимо проверить соосность валов с помощью линейки и щупа, натянутой струны и другими методами. При монтаже жестких муфт биение концов валов не должно превышать 0,01-0,02 мм, радиальное и торцовое биение смонтированных муфт - 0,03-0,04 мм, а торцовое биение полумуфт фланцевых муфт - 0,02-0,03 мм.

У пальцевых муфт проверяют прилегание пальцев к поверхности отверстий. Для этого одну половину муфты смещают по отношению к другой по ходу вращения и определяют количество пальцев, участвующих в работе, и щупом проверяют их прилегание к поверхности отверстий. Зазор между соприкасающимися поверхностями у отдельных пальцев не должен превышать 0,4-0,6 мм.

При сборке зубчатых передач тщательно проверяют радиальное и торцовое биение зубчатых цилиндрических колес, межцентровое расстояние, боковой зазор между зубьями и прилегание (контакт) рабочих поверхностей зубьев, биение конуса выступов в конических передачах, отсутствие перекоса червяка и червячного колеса в червячных передачах.

Боковой зазор зубчатой передачи определяют щупом или прокатыванием между ними узкой свинцовой пластины. В последнем случае боковой зазор равен

С=С12,                                                                                                                     (4.11)

где С1 и С2 - толщина свинцового оттиска соответственно с рабочей и нерабочей сторон зуба, мкм.

Боковой зазор в червячной передаче определяется наличием свободного хода. Зазор проверяют щупом с рабочей стороны зубьев при отжатом червячном колесе в четырех диаметрально противоположных положениях. Нормы бокового зазора приведены в технических требованиях на ремонт оборудования или в инструкции завода-изготовителя.

Биение проверяют с помощью стойки с индикатором. Межцентровое расстояние, непараллельность и скрещивание осей зубчатых колес проверяют микрометрическим нутромером и уровнями или индикаторными приспособлениями.

Окончательно качество сборки зубчатых и червячных передач проверяют по пятну контакта (касания) зубьев. Для этого на поверхность зубьев ведущего колеса наносят тонкий слой краски и проворачивают его несколько раз. По отпечаткам на зубьях ведомого колеса судят о качестве сборки передачи: чем равномернее и на большей площади они расположены, тем лучше собрана передача. Нормы на контакт и характер отпечатков приведены в технических требованиях на ремонт машин и оборудования.

При сборке цепной передачи звездочки устанавливают на валы и закрепляют, надевают цепь и натягивают ее до необходимого значения. Звездочки проверяют с помощью индикатора на радиальное и торцевое биение, которые не должны превышать следующих значений (для втулочно-роликовых цепей):

Диаметр звездочек, мм     до 100    100-200   200-300   300-400     свыше 400

Допуск на биение, мм:

радиальное                          0,25           0,5           0,75             1               1,2

торцевое                               0,3            0,5            0,8              1               1,5

Натяжение цепи проверяют по стреле ее провисания, которая для горизонтальных и наклонных (до 45°) цепных передач должна быть не более 2% межцентрового расстояния, а для передач с наклоном более 45° и вертикальных - 0,2-0,3% от этого расстояния. Звездочки должны располагаться в одной плоскости, а их валы - параллельно (рис. 4.11).

Рис. 4.11. Контроль параллельности валов:
1 - нутромер; 2 - уровни

Собирая ременную передачу, необходимо обеспечить параллельность валов ведущего и ведомого шкивов и совпадение их средних плоскостей. Совпадение средних плоскостей шкивов проверяют по боковым поверхностям их ободов, прикладывая линейку или натягивая струну (при больших межцентровых расстояниях). Торцевое и радиальное биение шкивов не должно превышать следующих значений:

Диаметр шкивов, мм               до 150      150-300      300-600     свыше 600

Допуск на биение, мм:

торцевое                                       0,10          0,15            0,25             0,40

радиальное                                   0,05          0,08            0,12             0,25

При сборке различных передач проверяют параллельность и перпендикулярность валов. Параллельность валов можно проверить с помощью линейки или струны (рис. 4.12). Струна (нить) должна соприкасаться с торцами деталей без переломов. Перпендикулярность валов проверяют с помощью специального хомута, проворачиваемого вместе с валом (рис. 4.13). Если при проворачивании вала зазор «а» равен зазору «в», то валы перпендикулярны.

Рис. 4.12. Проверка параллельности валов шнуром

Рис. 4.13. Проверка перпендикулярности валов

Обкатка и испытание оборудования. Цель обкатки - приработать поверхности трения с наименьшим износом их, что повышает долговечность оборудования. При нагружении неприработанных (необкатанных) машин и агрегатов, когда площадь взаимного контакта сопрягаемых деталей мала (не более 20-40% от расчетной), резко возрастает давление, повышается температура в зоне трения, что значительно усиливает изнашивание деталей и снижает их ресурс.

При обкатке при определенном режиме происходит постепенное сглаживание неровностей поверхностей деталей и значительное (многократное) увеличение площади их взаимного контакта. Поэтому обкатка машин и оборудования - это специальная технологическая операция, цель которой состоит в том, чтобы при определенных, специально установленных, минимальных во времени режимах подготовить машину или агрегат к восприятию эксплуатационных нагрузок.

Кроме того, при обкатке проверяют правильность сборки оборудования, герметичность соединений, регулировку зазоров и т.д., определяют шумность работы, температуру отдельных узлов и др. Выявленные недостатки устраняют. Отремонтированное оборудование обкатывают сначала на холостом ходу, а затем под нагрузкой. При этом изменяют скоростной режим. Режимы обкатки конкретных видов оборудования указаны в паспорте завода-изготовителя.

После обкатки оборудование подвергают испытаниям в соответствии с требованиями паспорта завода-изготовителя. Сосуды, аппараты и трубопроводы испытывают на прочность и герметичность. Вид (прочность, герметичность), способ (гидравлический, пневматический) и продолжительность испытаний принимают в соответствии с технической документацией. При ее отсутствии или отсутствии в ней указаний давление во время испытания принимают в соответствии со СНиП «Технологическое оборудование и технологические трубопроводы» (табл. 4.13).

4.13. Значение давления при испытаний на прочность, МПа

Материал трубопровода

Давление

рабочее (Р)

при испытании

Сталь, футерованная пластмассой, эмалью и другими материалами

До 0,5

1,5Р, но не менее 0,2

Свыше 0,5

1,25Р, но не менее 0,8

Пластмассы, стекло и другие материалы

По СНиП

1,25Р, но не менее 0,2

Цветные металлы и сплавы

-«-

1,25Р, но не менее 0,1

Испытание пластмассовых трубопроводов на прочность и герметичность проводят не ранее чем через 24 ч после сварки и склеивания. При пневматическом испытании давление поднимаю постепенно на следующих ступенях: при достижении 60%-ного давления для трубопроводов, работающих при давлении но 0,2 МПа, и при достижении 30 и 60% давления для трубопроводов, эксплуатируемых при рабочем давлении выше 0,2 МПа.

При гидравлическом или пневматическом испытании на прочность давление выдерживают в течение 5 мин, после чего его снижают до рабочего.

После обкатки и испытания оборудование специальная комиссия принимает его из ремонта. Для каждого вида ремонта установлен испытательный срок работы машины под нагрузкой: после текущего ремонта - 8 ч, среднего - 16, капитального - 24 ч.

4.2. Восстановление деталей

Классификация быстроизнашиваемых деталей

По назначению и условиям работы детали можно сгруппировать по следующим признакам: обеспечивающие измельчение массы; обеспечивающие процессы экструдирования и продавливания; режущие; детали привода; копиры; зубчатые и цепные передачи; уплотнения; корпусные детали; сборочные единицы, обеспечивающие герметичную упаковку (склеивание, сваривание).

По характеристике среды: работающие в нормальных условиях; в условиях повышенных температур, при которых, происходят фазовые или структурные изменения в металлах и сплавах; в условиях абразивного износа-истирания; в условиях абразивного износа, давления и повышенных температур; работающие в агрессивных средах.

По геометрическим характеристикам: детали правильной геометрической формы (круглые, плоские и др.); сложной пространственной формы с правильными геометрическими элементами; профильные; имеющие лекальные профили; мелкие (Æ 5-30 мм); средние (Æ 30-150 мм); крупногабаритные (диаметром более 150 мм). Анализ геометрических форм показывает, что детали типа тел вращения составляют около 60% от общего количества, в том числе шайбы, кольца, гайки, болты, пальцы (около 10%); валы, червяки, оси, штоки шестерни (40%); диски, фланцы, ролики, цилиндры (около 10%). В оборудовании мясной и пищевой промышленности преобладают детали плоской формы: ножи, планки, сетки, рейки, копиры. Их доля составляет 40-80%.

По применяемым материалам: детали из черных и цветных металлов, сплавов, металлокерамики, неметаллических материалов.

По механическим показателям детали изготовляют в очень широком диапазоне свойств в соответствии с технологическими возможностями применяемых материалов.

Номенклатура деталей технологического оборудования мясной промышленности, подлежащих восстановлению, приведена в табл. 4.14.

4.14. Номенклатура деталей технологического оборудования мясной промышленности, подлежащих восстановлению

Оборудование и детали

ГОСТ, ТУ, номер чертежа. Обозначение

Материал детали

Масса детали, кг

Срок службы детали, годы (двухсменная работа)

Основные дефекты

1

2

3

4

5

6

Оборудование для разделки туш и обработки субпродуктов

Установка РЗ-ФУВ для съемки шкур с туш крупного рогатого скота:











палец

РЗ-ФУВ 01.018

Сталь 45

12,4

0,5

Износ по наружному диаметру

полумуфта

РЗ-ФУВ 03.265

СЧ 15-32

7,4

1

Износ по отверстиям

-«-

РЗ-ФУВ 03.266

СЧ 15-32

6,9

1

То же

-«-

РЗ-ФУВ 01.031

СЧ 18-36

32,0

4

-«-

полумуфта

РЗ-ФУВ 01.032

СЧ 18-36

31,0

4

Износ по отверстиям

вал

РЗ-ФУВ 01.004

Сталь 45

92,8

4

Износ шеек

-«-

РЗ-ФУВ 03.403

Сталь 45

23,4

4

-«-

-«-

РЗ-ФУВ 03.238

Ст3

13,0

4

-«-

-«-

РЗ-ФУВ 03.243

Ст3

12,5

4

-«-

-«-

РЗ-ФУВ 01.005

Сталь 45

87,5

4

-«-

Лебедка электрическая ЛМБ-1-1000:











кулачок

Р9-ФПВ

02.002А

Сталь 45

4,2

2,5

Износ рабочей поверхности

-«-

Р9-ФПВ

02.003А

Сталь 45

2,3

2,5

То же

ролик

Р9-ФП А 01.003 СЧ 18-36

37,0

4

-«-



обойма

Р9-ФПВ 01.002

СЧ 15-32

17,0

4

-«-

муфта

Р9-ФПВ 00.023

Сталь 45

7,0

4

Износ по отверстию

Элеваторы роликовые Г6-ФЭР, Р6-ФЭК:











звездочка

Г6-ФЭК 00.100СБ

Сталь 45

6,0

1

Износ зубьев

-«-

Г6-ФЭК 00.200СБ

Сталь 45

6,1

1

-«-

-«-

Г6-ФЭК 00.009

Отливка

4,8

1

-«-

ось

Г6-ФЭК 00.001

45 Л-1, Сталь 45

1,1

1

Износ наружной поверхности

ось

Г6-ФЭК 00.002

Сталь 20

0,8

1

Износ наружной поверхности

Пила электрическая ФЭГ для расчленения грудной кости:











полумуфта

ФЭГ01.030СБ

Ст3, сталь 45

0,6

2

Износ по отверстию

коленчатый

ФЭГ01.070СБ

12ХНЗА

3,4

2

Износ шеек

вал











шатун

105-105 15АСБ, 105-104 16А

12ХНЗА

0,17

1

Износ по отверстию

палец кривошипа

105-104 ПА

12ХНЗА

0,11

1

Износ рабочей поверхности

цапфа левая

105-104 30СБ

20X8

2,3

1

То же

цапфа правая

105-104.35СБ

20X8

2,3

1

-«-

шток

ФЭГ01.040СБ

Сталь 20

0,75

2

-«-

Пила электрическая ФРП-2 (ФЭГ) для продольного расчленения туш:











полумуфта

ФРП-200.024

20Х

0,24

2

Износ по отверстиям

шток

ФРП-200.002

Сталь 45

0,66

2

Износ рабочей поверхности

шатун

ФРП-203.000

Сталь 45

0,98

1

Износ рабочей поверхности

эксцентрик

ФРП-202.001

Сталь 45

0,28

1

То же

втулка штока

ФЭГ01.004

Бр. ОЦС 3,5-7-5

0,6

1

-«-

Машина В2-ФПМ для обрезки рогов:











нож неподвижный

В2-ФРМ 00.003

У8А

2,0

0,3

Износ лезвия

нож подвижный

В2-ФРМ 00.018

У8А

2,0

0,35

-«-

палец

В2-ФРМ 00.012

Сталь 45

1,75

0,25

Износ по наружному диаметру

-«-

В2-ФРМ 00.007

Сталь 45

1,1

0,3

То же

ось

В2-ФРМ 01.023

Ст3

0,6

1

-«-

Машины Г6-ФЦШ для обработки субпродуктов:











вал

Г6-ФЦШ 03.103

Сталь 45

9,8

2

Износ шеек

полумуфта

Г6-ФЦШ 03.003

СЧ 21-40

6,94

2

Износ по отверстиям

стакан

Г6-ФЦШ 03.110СБ

Ст3

18,3

2

Износ рабочей поверхности

Линия ЛОШС для обработки шерстных субпродуктов:











вал

МОС-1 38.01.06А

Сталь 45

16,0

0,5

Износ шеек

червяк

МОС-1 38.01.05

Сталь 45

12,4

0,5

-«-

полу муфта

МОС-1 38.10.01

СЧ 15-36

3,4

2

Износ по отверстиям

-«-

МОС-1 38.10.02 СЧ 15-36

2,8

2

То же



Линия ФОК-К для обработки кишок крупного рогатого скота:











вал

К6-ФОК2-К203.00-0СБ

Стали 08X13, 20

26,7

4

Износ шеек

валик

К6-ФОК2-К 14.000

Сталь 45

0,94

2,4

-«-

вал

К6-ФОК2-К00.012

Сталь 45

1,1

1

-«-

колесо зубчатое

К6-ФОК2-К00.009

Сталь 45

1,5

1

Износ зубьев

колесо зубчатое

К6-ФОК2-К00.021

ФОК-Сдл

Сталь 45

0,46

1

-«-

Линия ФОК-С для обработки кишок:











вал стальной

ФОК-С 02.02

Х18Н9Т

19,5

4

Износ шеек

вал

ФОК-С 04,12

Х18Н9Т

12,2

4

Износ шеек

вал приводной

ФОК-С 02.00.17

Резина пищевая, сталь 45

1,33

1

-«-

вал

ФОК-С 04.00.29

То же

1,2

2,5

-«-

полумуфта

ФОК-С 02.00.43

СЧ 18-36

1,25

1

Износ по отверстиям

Машина центробежная АВЖ-245М:











нож левого вращения ротора

АВЖ-245М 671.00.03.01

Стали 40, 85Л

0,67

0,25

Износ лезвия

нож правого вращения ротора

АВЖ-245М 671.00.03.04

Стали 40, 85Л

0,7

0,25

-«-

нож подвижный

АВЖ-245М 00.00,08

Сталь 65

0,7

0,5

-«-

ось ножа

АВЖ-245М 00.03.02

Сталь 35

2,3

0,5

Износ рабочей поверхности

Машина центробежная АВЖ-130:











лезвие

АВЖ-130.00.03.01

Сталь рессорная 65Г

0,15

0,25

Износ лезвия

Сепаратор СК-1











веретено

5.03.01

Сталь 50, латунь

3,54

1

Износ шеек

шестерня веретена

5.05.04

ЛК-80-ЗЛ

2,1

1

Износ зубьев

Сепаратор ФК-ЖС:











веретено

157.03.01

Сталь 50

3,54

1

Износ шеек

шестерня веретена

157.05.04

ЛК-80-ЗЛ

3,1

1

Износ зубьев

вал

5.05.01

Сталь 45

2,15

0,5

Износ шеек

Сепаратор жировой РТОМ-4,6М:











веретено

РТОМ-4,6М 01-02

40Х

5,3

1

-«-

уплотнение

ПОМ-02-01-03-3

Латунь Л-63

0,7

0,25

Износ рабочей поверхности

Котел вакуумный горизонтальный КВМ-4,6М:











ось

КВМ-4,6-770/ 5923

Сталь 45

4,8

2

Износ рабочей поверхности

Установка ФКАМ для съемки шкур с туш крупного рогатого скота:











приводной вал

ФУАМ 02.15.05

Сталь 45

16,5

2

Износ шеек

валик (64 шт.)

ФУАМ 02.04.055

Сталь 40

0,21

1,5

Износ рабочей поверхности

звездочка

ФУАМ 02.15.04

СЧ 18-36

44,0

3

Износ зубьев

звездочка ведомая

ФУАМ 02.15.06

СЧ 18-36

52,0

2

-«-

звездочка ведущая

ФУАМ 02.00.01

СЧ 15-32

6,2

2

-«-

Бокс Г6-ФБА для оглушения крупного рогатого скота:











ролик

Г6-ФБА 00.200СБ

СЧ 18-36, резина

5,45

2

Износ рабочей поверхности

ролик Æ 166

Г6-ФБА 00.200СБ

То же

5,2

2

То же

ролик Æ 158

Г6-ФБА 02.200СБ

Ст3, резина

0,72

2

-«-

-«-

Г6-ФБВ 02.009

Сталь 45

0Ю62

1

-«-

-«-

Г6-ФБВ 02.005

Сталь 45

0,31

2

-«-

Подъемник гидравлический К6-ФПГ-500:











каток

К6-ФПГ 12.030СБ

СЧ 18-36, Бр. ОЦСН

3,6

2

-«-

ролик

К6-ФПГ 11.070СБ

Сталь 45, СЧ 18-36

5,1

2

-«-

-«-

К6-ФПГ 13.051

Сталь 45

0,21

2

-«-

Элеватор цепной Г60ФЭЦ:











ось

Г6-ФЭЦ 01.002

Ст3

0,9

1

-«-

сухарь

Г6-ФЭЦ 01.003

СЧ 18-36

1,2

1

Износ рабочей поверхности

Машины В2-ФГМ для разрубки голов:











нож

В2-ФГМ 05.002

У10А6

1

24

Износ лезвия

клин левый

В2-ФГМ 05.003

Сталь 45

5,02

12,3

Износ рабочей поверхности

клин правый

В2-ФГМ 05.004

Сталь 45

5

2

То же

валик левый

В2-ФГМ 01.001

12X13

0,36

1

-«-

валик правый

В2-ФГМ 01.003

12X13

0,36

1

-«-

Скребковая машина ФУШ-100:











звездочка

ФУ Щ-100 01.00.03

Сталь 45

22,7

2

Износ зубьев

-«-

ФУЩ-100 02.00.04

Сталь 45

2,2

2

-«-

-«-

ФУЩ-100 02.02.000

Ст3, сталь 45

10,9

2

-«-

-«-

ФУЩ-100 03.02.00

Сталь 45

23,8

2

-«-

звездочка двойная

ФУЩ-100 04.00.03

Сталь 45

16,1

2

-«-

звездочка ведомая

ФУЩ-100 04.00.05

Сталь 45

11,3

2

-«-

Машина универсальная шлямовочная ФОК:











шестерня

ФОК 00.00.24

Сталь 45

1,3

1,5

Износ зубьев

-«-

ФОК 00.00.23

Сталь 45

3,1

2

-«-

эксцентрик

ФОК 00.00.30

40X13

0,13

1

Износ рабочей поверхности

Охладитель жира Д5-ФОЖ:











звездочка

Д5-ФОЖ 02.01.04

Сталь 45

0,48

2

Износ зубьев

-«-

Д5-ФОЖ 02.01.03

Сталь 45

0,3

2

-«-

-«-

Д5-ФОЖ 08.00.003

Сталь 45

0,5

1,8

-«-

шестерня

Д5-ФОЖ 08.00.002

20Х

1

2

-«-

нож

Д5-ФОЖ 08.00.020

Сталь 35

1,35

1

Износ лезвия

Машина мездрильная СМГ-3200-1-К:











звездочка

ММ-3200-4-3

СЧ 21-40

11

2

Износ зубьев

шестерня

МЗ-10

СЧ 21-40

9,8

1,5

-«-

шестерня резинового вала

М5-6

Сталь 45

16,2

2,5

-«-

вкладыш ползуна

М-05-00-00-03

Бр. ОЦС

1,24

2

Износ рабочей поверхности

Агрегат ФГБ для обработки свиных голов:











шестерня коническая

ФГБ 40.002

40Х

8,9

2

Износ зубьев

звездочка

ФГБ 06.020

Сталь 45

19,5

2,5

-«-

колесо коническое

ФГБ 04.036

Сталь 45

4,2

2

-«-

звездочка

ФГБ 03.003

СЧ 18-36

11

2,5

-«-

-«-

ФГБ 02.219

Сталь 45

130,3

2,5

-«-

втулка

ФГБ 06.029

Бр. АЖ9-4

1

0,5

Износ внутренней поверхности

ось

ФГБ 03.019

Сталь 35

3,9

2

Износ наружной поверхности

втулка

ФГБ 02.016

Бр. АЖ9-4

1,15

0,5

Износ внешней поверхности

ось

ФГБ 07.013

Ст5

6,2

3

Износ наружной поверхности

Измельчитель силовой К7-ФИ2-С:











нож

К7-ФИ2-С 00.011

Сталь 45Л

16,3

1

Износ лезвия

-«-

К7-ФИ2-С 00. 009.242

Сталь 45Л

20,2

1

-«-

втулка распорная

К7-ФИ2-С 00.008

СЧ 20-38

1,44

0,5

Износ внешней поверхности

полу муфта

К7-ФИ2-С 00.028

Сталь 45Л

36

1

Износ по отверстиям

вал ножевой

К7-ФИ2-С 00.020

Сталь 20

288,2

1

-

полумуфта

К7-ФИ2-С 00.017

Сталь 45Л

40

1

Износ по отверстиям

сухарь

К7-ФИ2-С 00.012

Сталь 45

6,2

0,5

Износ рабочей поверхности

Элеватор роликовый ЭР-1,85:











звездочка

ЭР-1,85 01.00.05

СЧ 24-44

4

1

Износ зубьев

-«-

ЭР-1,85 00.06

СЧ 24-44

4

1

-«-

Цепной элеватор ЦЭ-2М:











звездочка

ЦЭ-2М 00.00.01 СЧ 24-44

4,5

1

-«-



-«-

ЦЭ-2М 01.00.05 СЧ 24-44

4

1

-«-



Оборудование для производства колбасных изделий и полуфабрикатов

Волчок МП-1-160:











нож двухсторонний МП-8



У7А

1,6

0,125

Износ режущей кромки

решетка приемная

МП-9

У7А

1

0,25

Износ рабочей поверхности

решетка с отверстием Æ 3 мм

МП-14

У7А

1,2

0,25

То же

решетка с отверстием Æ 6 мм

МП-13

У7А

1,46

0,25

-«-

решетка с отверстием Æ 16 мм

МП-11

У7А

1,43

0,25

-«-

решетка с отверстием Æ 25 мм

МП-10

У7А

1,3

0,25

Износ рабочей поверхности

решетка с отверстием Æ 25 мм

МП-10А

У7А

1,25

0,25

-«-

шнек приемный

МП-19

СЧ 18-36

14,2

2

Износ витков

палец шнека

МП-17

Сталь 45

1,25

0,25

Износ по наружной поверхности

колесо зубчатое

МП-28М

40Х

7,9

2

Износ зубьев

то же

МП-29

Сталь 45

4,7

2

-«-

вал-шестерня

МП-32М

Сталь 40Х

3,9

2

Износ шеек и зубьев

шнек

МП-7

СЧ 21-40

24,65

1

Износ витков

вал

МП-306

Сталь 45

2,6

2

-

Волчок К6-ФВЗП-200:











нож двухсторонний

К6-ФВЗП-200.00.002

У7А

2,1

0,125

Износ режущей кромки

решетка приемная

К6-ФВЗП-200.00.001

У7А

1,12

0,25

Износ рабочей поверхности

решетка с отверстием Æ 25 мм

К6-ФВЗП-200.00.003

У7А

1,86

0,25

То же

решетка с отверстием Æ 16 мм

К6-ФВЗП-200.00.007

У7А

2,11

0,25

-«-

решетка с отверстием Æ 12 мм

К6-ФВЗП-200.00.006

У7А

2,15

0,25

Износ рабочей поверхности

решетка с отверстием Æ 5 мм

К6-ФВЗП-200.00.006

У7А

1,48

0,25

То же

вал-шестерня

К6-ФВЗП-200.00.023

Сталь 45

5,92

2

Износ шеек и зубьев

колесо зубчатое

К6-ФВЗП-200.02.044

Сталь 45

1,5

2

Износ зубьев

то же

К6-ФВЗП-200.02.024

Сталь 45

13,1

2

-«-

червяк

К6-ФВЗП-200.02.045

Сталь 45

1,32

2,5

Износ шеек

колесо червячное

К6-ФВЗП-200.02.060

СЧ 18-36, Бр. АЖ9-4Л

6,5

27,1

Износ рабочей поверхности

шнек

К6-ФВЗП-200.04.010

Стали 08X13,45

16

3

Износ витков

Куттер Л5-ФКБ:











нож

ЛС-ФКБ 02.032 40X13

1,5

0,25

Износ режущей кромки



сектор червячный

ЛС-ФКБ 03.028

Бр. АЖ9-8Л

1,8

1

Износ рабочей поверхности

вал-шестерня

ЛС-ФКБ 03.027Б

Сталь 45

0,5

2

Износ шеек и зубьев

шестерня

ЛС-ФКБ 03.014А

Сталь 45

0,71

2

То же

-«-

ЛС-ФКБ 03.019 Сталь 45

1,61

2

Износ зубьев



шестерня

ЛС-ФКБ 03.031 А

Сталь 45

2,8

2

-«-

колесо червячное

ЛС-ФКБ 03.008

Бр. АЖ9-3Л

10,5

1

Износ рабочей поверхности

Куттер Л5-ФКМ:











нож

Л5-ФКБ 00.031 А

40Х

0,96

0,25

Износ режущей кромки

муфта с червяком

Л5-ФКБ 03.013А

Сталь 45Л

2,1

1,5

Износ рабочей поверхности

червяк

Л5-ФКБ 03.013

Сталь 45

1,34

2

Износ шеек

-«-

Л5-ФКБ 06.017

Сталь 45

7,1

1

-«-

-«-

Л5-ФКБ 06.007

Сталь 45

2,34

2

-«-

Куттер Л5-ФКН:











нож серповидный

Л5-ФКН 00.001

У8А

1,35

0,5

Износ режущей кромки

колесо червячное

Л5-ФК1-Н 06.002

Бр. АЖ9-4Л

0,68

2

Износ рабочей поверхности

венец

Л5-ФКН 01.019

Бр. АЖ9-4Л

15,8

1

То же

ножевой вал

Л5-ФКН 02.004 45Х

28,3

2

-«-



вал

Л5-ФКН 03.003

Ст5

5,38

2

-«-

Куттер Л5-ФК1-Н:











нож

ФК4-120 04.00.07

40X13

0,7

0,25

Износ режущей кромки

колесо червячное

ФК4-120 02.01.01

СЧ 21-40

4,2

2

Износ рабочей поверхности

червяк

Л5ФКН-Н 02.001

Сталь 45

6,8

2

Износ шеек

вал

Л5ФКН-Н 06.003

Ст 5

4,32

2

-«-

-«-

Л5ФКН-Н 04.022

Сталь 40

8,35

2

-«-

Куттер-мешалка РЗ-ФСЕ:











нож серповидный

РЗ-ФСЕ 01.031

У10А

1,48

0,5

Износ режущей кромки

блок шестерен

РЗ-ФСЕ 34.008

Сталь 45

4,93

2

Износ зубьев

-«-

РЗ-ФСЕ 31.040

Сталь 45

4,26

2

-«-

звездочка

РЗ-ФСЕ 03.124

Сталь 45

4,9

2

-«-

ось

РЗ-ФСЕ 02.124

Сталь 45

0,68

0,5

-«-

вал

РЗ-ФСЕ 31.001

Сталь 45

7,2

2

-«-

Фаршемешалка Л5-ФМУ-335:









».

колесо червячное

Л5-ФКБ 06.041

Бр. АЖ9-3Л

3,1

2

Износ рабочей поверхности

сектор червячный

Л5-ФКБ 06.040

Бр. АЖ9-3Л

9,92

1,5

То же

колесо червячное

Л5-ФМУ 335.01.010

Бр. АЖ9-3Л

14,9

2

-«-

червяк

Л5-ФМУ 01.003

Сталь 45

3,8

2

-«-

Фаршемешалка Л5-ФМ2-М-340:











червяк

ФММ-300 04.00.04А

Ст 6

3,31

2

-«-

зубчатый сектор

ФММ-300 04.02.01

СЧ 21-40

8

2,5

-«-

шестерня

ФММ-300 02.00.06

СЧ 18-36

23,1

2,5

Износ зубьев

вал

ФММ-300 02.01.04

Ст5

7

2,5

Износ рабочей поверхности

конус

Л5-ФМ2-М -340 03.004

Сталь 45

4,4

2

То же

-«-

Л5-ФМ2-М 03.008

Сталь 45

2,25

1,5

-«-

вал

Л5-ФМ2-М 03.025

Сталь 45

4,2

2

-«-

-«-

Л5-ФМ2-М 03.016

Сталь 45

7,4

2

-«-

ось блока

Л5-ФМ2-М 05.009а

Сталь 45

2,98

2

-«-

Фаршемешалка Л5-ФМБ с боковой выгрузкой:











вал

Л5-ФМБ 03.021а

Сталь 45

6,2

2

-«-

-«-

Л5-ФМБ 03.019 Сталь 45

9,2

2

-«-



Агрегат К6-АТИМ-2 для измельчения мяса (накопитель с фаршевым насосом К6-ФНФ-220):











звездочка

ФНФ 01-16

Сталь 45

1,2

2

Износ зубьев

вал насоса

ФНФ 02-10

Сталь 45

1,5

1,5

Износ рабочей поверхности

вал

ФНФ 02-11

Сталь 45

4,3

2

То же

-«-

С-П-05-14

30X13

3,65

1

-«-

фаршемешалка

С-05-12

Сталь 45

2,5

2

Износ зубьев

К6-ФММ-150:











вал

Л5-ФМ2-М-150 Сталь 45

2,47

2

Износ посадочных мест



-«-

03.026а

Сталь 45

1,6

2

То же

-«-

03.025а

Сталь 45

4,4

2

-«-

-«-

ФММ-150 04.01.05

Ст5

2,3

2

-«-

-«-

03-21

Сталь 45

4,2

1

-«-

вал-шестерня

03-04

Сталь 45





Износ шеек и зубьев

Измельчитель К6-ФИ2-М:











ступица

К6-ФИ2-М 00.034

12Х18Н9Т

2,15

1

-«-

нож

К6-ФИ2-М 00.029

У7А

2,4

0,25

Износ режущей кромки

сетка

К6-ФИ2-М 00.028

У7А

1,6

0,5

Износ рабочей поверхности

Коллоидная мельница К6-ФКМ:











диск верхний

К6-ФКМ 01.032 40X13

2,4

0,5

То же



диск средний

К6-ФКМ 01.031 40X13

3,8

0,5

-«-



диск нижний

К6-ФКМ 01.021 СЧ 18-36



0,5

-«-



кольцо нижнее

К6-ФКМ 01.012

40X13



0,5

Износ рабочей поверхности

кольцо верхнее

К6-ФКМ 01.011

40X13



0,5

То же

Шпигорезка горизонтальная ГГШМ-1:











рамка для кубиков 6x6x6

ФШГ 08.011

Сталь 45

2

2,5

Износ гнезд для ножей

рамка ножевая для кубиков:











6x6x6

ФШГ 08.030

Сталь 45

2,76

2,5

То же

8x8x8

ФШГ 08.040

Сталь 45

2,76

2,5

-«-

8x8x8

ФШГ 08.014

Сталь 45

2,02

2,5

-«-

Автомат Л5-ФАЛ:











матрица

Л5-ФАЛ 42.007

40X13

0,41

0,5

Износ рабочей поверхности

боковина

Л5-ФАЛ 42.101

40X13

4,1

0,5

То же

-«-

Л5-ФАЛ 42.102

40X13

4,1

0,5

-«-

вал-шестерня

Л5-Ф АЛ 11.102

40Х

0,45

1,5

Износ шеек и зубьев

вал

Л5-ФАЛ 14.003

Сталь 45

1,4

2

То же

ролик

Л5-ФАЛ 44.002

40Х

0,36

1

Износ наружной поверхности

-«-

Л5-ФАЛ 31.000

Сталь 20

1,62

0,5

То же

толкатель

Л5-ФАЛ 42.008

65Г

0,06

0,5

Износ рабочей поверхности

-«-

Л5-ФАЛ 42.005а

40X13

0,11

0,5

То же

вкладыш

Л5-ФАЛ42.103

40x13

3

1

-«-

-«-

Л5-ФАЛ42.104 40x13

2,4

1

-«-



Шприц ФШ2-ЛМ:











шнек левый

ФШ2-ЛМ 02.03.000

12Х18Н10Т

2,9

2

Износ витков

шнек правый

ФШ2-ЛМ 02.04.00

12Х18Н10Т

2,9

2

-«-

звездочка

ФШ2-ЛМ 01.00.01

Сталь 45

0,62

1

Износ зубьев

-«-

ФШ2-ЛМ 02-02-17

Сталь 45

2,5

1

-«-

полумуфта

ФШ2-ЛМ 03.02.01

СЧ 18-36

1,25

1

-«-

Льдогенератор Л-250:











нож торцевой

Л-250 00.002

Ст3

0,81

0,5

Износ режущей кромки

нож

Л-250 00.022

У7А

1,12

0,5

То же

колесо зубчатое

Л-250 00.005

Сталь 45

8,5

2

Износ зубьев

-«-

Л-250 02.004

СЧ 18-36

26

2

-«-

вал

Л-700 40.08.04

Ст5

4,1

2

Износ шеек

червяк

Л-700 03.300

Сталь 45

3,1

2

-«-

полумуфта

Л-700 00.055

Сталь 45Л

1,31

1

Износ по отверстиям

-«-

Л-700 00.055.01

Сталь 45Л

1,2

1

То же

Автомат котлетный АК-2М-40:











червяк

АК-2М-1-16

Сталь 45

0,8

2

Износ рабочей поверхности

червячное колесо

АК-2М-2-10

Бр. АЖ9-4

0,75

1

То же

ось стола

АК-2М-2-73

Бр. АЖ9-4

0,98

2

-«-

поршень

АК-2М-4-05

СЧ 15-32

0,55

1

-«-

шестерня

АК-2М-2-46

СЧ 15-32

0,6

2

Износ зубьев

-«-

АК-2М-2-45

Сталь 45

0,67

2

-«-

-«-

АК-2М-2-11

Сталь 45

0,49

2

-«-

вал

АК-2М-2-22а

Ст5

1Д7

2

Износ рабочей поверхности

Автомат АР-1М для фасования фарша:











нож

АР-2М 04.01.03/1

12Х18Н10Т

0,05

0,25

Износ лезвия

ползун

APT 04.01.08

Бр. АЖ94Л

3,86

2

Износ рабочей поверхности

поршень

АРМ 04.02.03

Бр. АЖ9-4

2,1

1

То же

направляющая

APT 01.02.06

12X17

1,5

2

-«-

Подъемник для загрузки волчков К6-ФПЗ-1:











звездочка

К6-ФПЗ-1 03.012

Сталь 45

0,48

2

Износ зубьев

-«-

К6-ФПЗ-1 00.270

СЧ 18-36

2

3

-«-

диск звездочки

К6-ФПЗ-1 00.181

Сталь 45

0,75

2

-«-

Пельменный автомат П6-ФПВ (СУБ-ЗМ):











вал эксцентриковый

П6-ФПВ 06.001

Ст5

2,85

1,5

Износ рабочей поверхности

звездочка

П6-ФПВ 10.001

Сталь 45

1

2

Износ зубьев

вал

П6-ФПВ 12.003

Сталь 45

3,3

2

Износ рабочей поверхности

-«-

П6-ФПВ 09.001

Сталь 45

1,45

2

То же

-«-

П6-ФПВ 02.401

Ст5

1,9

2

-«-

шнек

П6-ФПВ 10.002

12X17

4,2

2

Износ витков

шестерня

П6-ФПВ 14.003

СЧ 15-32

7,5

1

Износ зубьев

Измельчитель А1-ФКЕ/3:











нож с внешними зубьями

А1-ФКЕ/3 00.004

40X13

1,55

0,5

Износ рабочей поверхности

то же

А1-ФКЕ/3 00.006

40X13

1,4

0,5

То же

нож серповидный

А1-ФКЕ/3 01.028

40X13

0,57

0,5

-«-

то же

А1-ФКЕ/3 00.027

40X13

0,15

0,5

-«-

нож с внутренними зубьями

А1-ФКЕ/3 01-14

40X13

2,5

0,5

Износ рабочей поверхности

то же

А1-ФКЕ/3 01-011

40X13

2,1

0,5

То же

-«-

А1-ФКЕ/З 01.007

40X13

2,6

0,5

-«-

-«-

А1-ФКЕ/З 00.008

40X13

2,7

0,5

-«-

нож с

А 1-ФКЕ/З 01.004

40X13

2,1

0,5

-«-

наружными зубьями











то же

А1-ФКЕ/3 01.004

40X13

2,1

0,5

-«-

Автомат В2хФИО для производства сосисок в искусственной оболочке:











шестерня

В2-ФИО/1.01.007

40X13

0,7

2

Износ зубьев

шестерня

В2-ФИО/1.04.062

Сталь 45

0,4

2

-«-

колесо зубчатое

В2-ФИО/1.05.280

Сталь 45

1,3

2

-«-

колесо червячное

В2-ФИО/1.05.340

Сталь 45

0,8

2

-«-

червяк

В2-ФИО/1.05.091

Сталь 45

0,58

2

Износ рабочей поверхности

вал

В2-ФИО/1.05.031

Сталь 45

0,2

2

То же

-«-

В2-ФИО/1.05.092

Сталь 45

0,67

2

-«-

Волчок К6-ФВП-120-1:











нож

К6-ФВП-120-1 00.011

У7А

0,4

0,125

Износ режущей кромки

решетка с отверстием Æ 3 мм

К6-ФВП-120-1 00.005

У7А

0,54

0,25

-«-

решетка с отверстием Æ 16 мм

К6-ФВП-120-1 00.006

У7А

0,5

0,5

-«-

решетка приемная

К6-ФВП-120-1 00.007

У7А

0,81

0,25

-«-

решетка с отверстием Æ 25 мм

К6-ФВП-120-1 00.008

У7А

0,7

0,5

-«-

решетка с отверстием Æ 5 мм

К6-ФВП-120-1 00.009

У7А

0,56

0,5

-«-

решетка с отверстием Æ 12 мм

К6-ФВП-120-1 00.028

У7А

0,54

0,5

-«-

шнек

К6-ФВП-120-1 03.000

40X13

10,9

1,5

Износ рабочей поверхности

-«-

К6-ФВП-120-1 04.000

40X13

17,0

1,53

То же

вал

К6-ФВП-120-1 02.002

Сталь 45

4,65

1,5

-«-

звездочка

К6-ФВП-120-1 02.003

Сталь 45

2,2

1,0

Износ зубьев

Волчок К6-ФВП-160-1:











корпус

К6-ФВП-160-1 16.051

Сталь 45, Л1

2,4

2

Износ внутренней поверхности

решетка

К6-ФВП-160-1 00.019

У7А

1,18

0,25

Износ рабочей поверхности

-«-

К6-ФВП-160-1 00.018

У7А





То же

-«-

К6-ФВП-160-1 00.017

У7А





-«-

-«-

К6-ФВП-160-1 00.027

У7А





-«-

решетка с отверстием Æ 12 мм

К6-ФВП-160-1 00.016

У7А





-«-

решетка с отверстием Æ 5 мм

К6-ФВП-160-1 00.015

У7А





-«-

нож левый

К6-ФВП-160-1 12.001

9ХС





Износ режущей кромки

нож правый

К6-ФВП-160-1 12.001

9ХС





То же

вал

К6-ФВП-160-1 01.015

Сталь 45





Износ рабочей поверхности

-«-

К6-ФВП-160-1 01.030

Сталь 20





То же

-«-

К6-ФВП-160-1 13.001

40X13





-«-

вал-эксцентрик

К6-ФВП-160-1 03.005

Сталь 45





-«-

шнек

К6-ФВ03.005П-160-1 04.000

08X13





Износ витков и шеек

Способы восстановления посадок

Изнашивание сопряженных деталей приводит к изменению их размеров и нарушению заданных посадок (зазоров, натягов). Восстановление посадок - основная задача при ремонте машин и оборудования. Способы восстановления посадок можно разделить на три группы: без изменения размеров деталей, с изменением размеров деталей, восстановлением размеров сопряженных деталей.

Восстанавливать посадку без изменения размеров деталей можно регулировкой зазора (постановкой или удалением прокладок и др.), заменой детали новой или установкой ее в другое положение так, чтобы в соединении оказалась неизношенная сторона. Это самые простые способы, при которых восстанавливается лишь работоспособность соединений, а межремонтный ресурс не восстанавливается1. Поэтому их применяют обычно при техническом обслуживании и текущем ремонте.

1 Межремонтный ресурс - это наработка от одного капитального ремонта до другого.

Восстановление посадок с изменением размеров деталей осуществляют двумя способами: ремонтных размеров и дополнительных деталей.

Сущность способа ремонтных размеров заключается в том, что одну из сопрягаемых деталей, как правило, наиболее ценную и сложную, обрабатывают на станке до определенного размера, а другую - изготовляют или восстанавливают (наращивают) под этот размер. При этом изменяется номинальный размер соединения, но восстанавливаются его посадка и ресурс. Этот метод широко применяют в силу его простоты и доступности. Его недостатки - увеличение номенклатуры запасных частей и нарушение взаимозаменяемости (если применяют нестандартные ремонтные размеры, когда заводы-изготовители не выпускают деталей ремонтных размеров). Часто этот способ приводит к снижению ресурса соединения из-за уменьшения твердости поверхности детали и других причин.

Так восстанавливают, например, посадки некоторых соединений кривошипно-шатунного механизма. Шейки коленчатого вала шлифуют до ремонтного размера и соединяют с вкладышами того же ремонтного размера. Гильзы цилиндров растачивают и хонингуют до увеличенного (ремонтного) размера и соединяют с поршнями и кольцами соответствующего размера.

Сущность способа постановки дополнительных деталей заключается в том, что изношенную поверхность детали обрабатывают и устанавливают на нее с натягом специально изготовленную дополнительную деталь, которая компенсирует износ поверхности. Часто дополнительную деталь крепят сваркой, винтами и штифтами, постановкой на клей. После закрепления ее обычно обрабатывают до нужного размера. Таким способом восстанавливают, например, посадочные отверстия под подшипники в корпусных деталях. Этот метод восстановления посадок прост, обеспечивает хорошее качество ремонта, но материалоемок и трудоемок.

При ремонте посадок восстановлением сопряженных деталей диаметры изношенных валов увеличивают, а отверстий уменьшают нанесением какого-либо покрытия, а затем обрабатывают их до номинальных размеров. Это самый лучший способ, так как он позволяет восстанавливать геометрию поверхностей деталей, посадку и ресурс соединения. Разработаны способы, позволяющие не только восстановить, но и увеличить ресурс (износостойкость) деталей.

Классификация способов восстановления деталей

Под восстановлением детали (ВД) понимают комплекс технологических операций по устранению дефектов, обеспечивающих восстановление работоспособности и геометрических параметров, установленных нормативно-технической документацией. Восстановление изношенных деталей - основной путь снижения себестоимости и повышения качества ремонта машин и оборудования, так как в структуре себестоимости ремонта расходы на запасные части достигают 50-70%, а себестоимость восстановления деталей в 2-3 раза ниже цены новой.

В зависимости от физической сущности процессов, технологических и других признаков существующие способы ВД можно разделить на десять групп (табл. 4.15).

Краткая характеристика способа. Общим для первой группы способов является то, что износ поверхностей устраняют слесарной или механической обработкой с изменением их первоначальных размеров. При этом необходимую посадку обеспечивают применением сопряженной детали с измененными размерами или постановкой компенсатора износа (кольца, бандажи, свертные втулки, резьбовые спиральные вставки и т.д.). Иногда поверхность детали обрабатывают до придания ей правильной геометрической формы (диски нажимные, плоскости головок цилиндров и др.).

4.15. Способы восстановления деталей

Номер группы

Группа способов

Способы

1

2

3

1

Слесарно-механическая обработка

1. Обработка под ремонтный размер (P.P.).

2. Постановка дополнительной ремонтной детали (ДРД).

3. Обработка до выведения следов износа и приданий правильной геометрической формы.

4. Перекожшектовка

2

Пластическое деформирование

1. Вытяжка, оттяжка.

2. Правка (на прессах, наклепом).

3. Раздача механическая.

4. Раздача гидротермическая.

5. Раздача электрогидравлическая.

6. Раскатка.

7. Обжатие механическое.

8. Обжатие термопластическое.

9. Осадка.

10. Выдавливание.

11. Накатка.

12. Электромеханическая высадка

3

Нанесение полимерных материалов

1. Напыление: газопламенное, в псевдосжиженном слое (вихревое, вибрационное, вибровихревое) и др.

2. Опрессовка.

3. Литье под давлением.

4. Намазывание (шпателем, валиком, кистью и др.)

4

Ручная сварка и наплавка

1. Газовая.

2. Дуговая.

3. Аргонно-дуговая.

4. Плазменная.

5. Контактная

5

Механизированная дуговая сварка и наплавка

1. Автоматическая под флюсом.

2. В среде защитных газов (в аргоне, углекислом газе, водяном паре и др.).

3. С комбинированной защитой.

4. Дуговая с газопламенной защитой.

5. Вибродуговая.

6. Порошковой проволокой или лентой.

7. Широкослойная.

о. Лежачим электродом.

9. Плазменная.

10. Многоэлектродная.

11. С одновременным деформированием

6

Механизированные бездуговые способы сварки и наплавки

1. Индукционная (высокочастотная).

2. Электрошлаковая.

3. Контактная сварка и наварка.

4. Трением.

5. Газовая.

6. Лазерная

7

Газотермическое напыление (металлизация)

1. Дуговое.

2. Газопламенное.

3. Плазменное.

4. Детонационное.

5. Высокочастотное

8

Гальванические и химические покрытия

1. Железнение постоянным током.

2. Железнение периодическим током.

3. Железнение проточное.

4. Железнение местное (вневанное).

5. Хромирование.

6. Хромирование проточное, струйное.

7. Меднение.

8. Цинкование.

9. Нанесение сплавов.

10. Нанесение композиционных покрытий.

11. Электроконтактное нанесение (электронатирание).

12. Гальваномеханический способ.

13. Химическое никелирование

9

Термическая и химико-термическая обработка

1. Закалка, отпуск.

2. Диффузионное борирование.

3. Диффузионное цинкование.

4. Диффузионное титанирование.

5. Диффузионное хромирование.

6. Диффузионное хромотитанирование.

7. Диффузионное хромоазотирование.

8. Обработка холодом

10

Другие способы

1. Заливка жидким металлом.

2. Намораживание.

3. Напекание.

4. Пайка.

5. Пайка-сварка.

6. Электроискровое наращивание и легирование.

7. Микродуговое оксидирование

При пластическом деформировании восстановление размеров изношенных поверхностей осуществляется за счет перераспределения металла от нерабочих участков детали к рабочим. При этом объем детали остается постоянным. Основные достоинства этих способов: не требуется присадочный материал, простота, высокие производительность и качество.

Технология восстановления деталей полимерными материалами отличается простотой и доступностью (применима даже в полевых условиях), низкой себестоимостью, высокой производительностью и хорошим качеством.

Ручная сварка и наплавка получили широкое применение из-за простоты и доступности. Однако эти процессы малопроизводительны, материалоемки, не всегда обеспечивают высокое качество.

Механизированные способы сварки и наплавки могут быть автоматическими и полуавтоматическими. Большинство из них обеспечивают высокую производительность и качество.

При дуговых способах источником теплоты для плавления присадочного материала и поверхности детали является теплота электрической дуги. При бездуговых способах таким источником служат потери от вихревых токов (ТВЧ), джоулева теплота (электрошлаковая наплавка, контактная приварка), теплота сгорания газов и др.

Ручные и механизированные сварочно-наплавочные способы получили наибольшее применение (75-80% от общего объема восстановления). Их недостатками являются термическое воздействие на основной металл, в том числе на невосстанавливаемые поверхности, деформации деталей, значительные припуски на механическую обработку. Применение большинства из этих способов целесообразно для восстановления сильноизношенных деталей.

При напылении расплавленный присадочный материал (проволока или порошок) с помощью сжатого воздуха распыляется и наносится на подготовленную поверхность детали. Способы напыления различают в зависимости от источника теплоты: дуговое - теплота электрической дуги, газопламенное - теплота газового пламени и т.д. Напылять можно металлы, полимеры и другие материалы. Процесс напыления металла называется металлизацией. Большинство способов напыления обладает высокой производительностью, позволяет достаточно точно регулировать толщину покрытия и припуск на механическую обработку. Серьезный недостаток напыления - низкая сцепляемость покрытий с основой. Для ее повышения применяют нанесение специального подслоя, последующее оплавление и другие способы.

В основе гальванических способов лежит явление электролиза. Различаются они видом осаждаемого металла, родом используемого тока, способом осаждения и другими признаками. Гальванические способы высокопроизводительны, не оказывают термического воздействия на деталь, позволяют точно регулировать толщину покрытий и свести к минимуму или исключить механическую обработку, обеспечивают высокое качество покрытий при дешевых исходных материалах. Применяются они для восстановления малоизношенных деталей. Недостатки гальванопокрытий - многооперационность, сложность и экологическая вредность технологий.

Термическая обработка применяется для упрочнения и восстановления физико-механических свойств деталей (упругости пружин и др.). При химико-термических способах происходит диффузионное насыщение поверхности детали тугоплавкими металлами (хромом, титаном и др.) при некотором изменении размеров. Эти способы применяют для восстановления и повышения износостойкости малоизношенных деталей (плунжерные пары и др.).

Далее приведены сведения по наиболее часто применяемым при ремонте машин способам ВД.

Восстановление деталей пластическим деформированием

Общие сведения. Этот способ основан на способности деталей изменять форму и размеры без разрушения путем перераспределения металла под давлением. В этом случае объем детали остается постоянным, а металл от нерабочих поверхностей перемещается на изношенные рабочие поверхности. Детали деформируют как в холодном, так и нагретом состояниях. Стальные детали твердостью до HRC 30, а также детали из цветных металлов и сплавов обычно деформируют в холодном состоянии без предварительной термообработки.

Применяют следующие виды пластического деформирования деталей: осадку, вдавливание, раздачу, обжатие, вытяжку, правку, электромеханическую обработку и др. (рис. 4.14).

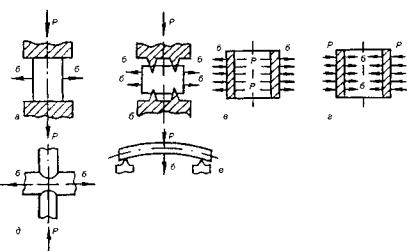

Рис. 4.14. Виды пластического деформирования:
а - осадка; б - вдавливание; в - раздача; г - обжатие; д - вытяжка; е - правка

Осадку применяют для увеличения наружного диаметра сплошных и полых деталей, а также уменьшения внутреннего диаметра полых деталей за счет уменьшения их высоты (бронзовые втулки и др.). Допускается уменьшение высоты втулок на 8-10%.

Вдавливание отличается от осадки тем, что высота детали не изменяется, а увеличение ее диаметра происходит за счет выдавливания металла из нерабочей части. Вдавливанием восстанавливают тарелки клапанов двигателей, боковые поверхности шлицев на валах и др.

Раздачу применяют для восстановления пустотелых деталей с изношенной наружной поверхностью (втулок, поршневых пальцев и др.). При механической раздаче через отверстие детали продавливают шарик или специальный пуансон (оправку). При этом возможно укорочение детали и появление в ней трещин.

В последние годы применяют термопластическую раздачу поршневых пальцев, сущность которой состоит в том, что пальцы нагревают в индукторе ТВЧ до 780-830°С в течение 20-25 с и охлаждают водой, пропускаемой через отверстие пальца под давлением 0,4-0,5 МПа в течение 14-16 с. При этом происходит увеличение наружного диаметра пальца до 0,25 мм с одновременной закалкой его поверхностного слоя. После раздачи пальцы подвергают механической обработке, контролю и сортировке.

Обжатие применяют для восстановления деталей с изношенными внутренними поверхностями, уменьшение наружных размеров которых не имеет значения (корпуса насосов гидросистем, проушины рычагов, вилок и др.).

Вытяжку применяют для увеличения длины деталей за счет уменьшения их поперечного сечения (тяги, штанги и т.д.). Деформируют детали в горячем состоянии.

Правку применяют для ремонта деталей, в которых во время работы возникли остаточные деформации (изгиб, скручивание) или коробление (валы, оси, рычаги, рамы и др.).

Прикладываемое при правке усилие должно обеспечить деформацию, в 10-15 раз превышающую устраняемый изгиб детали. Нагрузку прикладывают несколько раз в течение 1,5-2 мин. Для повышения усталостной прочности и стабильности геометрической формы детали после холодной правки подвергают нагреву до 400-500°С и выдерживают 0,5-1 ч. Закаленные ТВЧ детали нагревают до 180-200°С и выдерживают 5-6 ч.

При правке статическим изгибом на прессе снижаются усталостная прочность и пластичность вала. Поэтому для правки ответственных деталей (например, коленчатых валов) рекомендуется применять более прогрессивный способ наклепа (рис. 4.15). В этом случае наклеп галтелей вала выполняют клепальным пневматическим молотком КМП-14М или ручным слесарным молотком массой 0,8 кг со специальными бойками, размеры которых должны соответствовать размерам галтелей. Прямолинейность вала восстанавливается за счет возникающих в поверхностном слое металла внутренних напряжений сжатия.

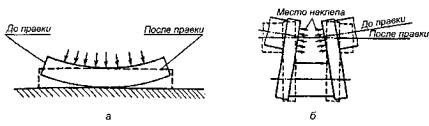

Рис. 4.15. Схема правки наклепом:
а - бруса; б - коленчатого вала

Электромеханическая обработка заключается в следующем. Деталь закрепляют в шпиндель токарного станка. В резцедержателе суппорта закрепляют специальную оправку с рабочим инструментом. Деталь и инструмент подключают к вторичной обмотке понижающего трансформатора. Включают вращение детали, прижимают к ней с определенным усилием инструмент и включают его продольную подачу. При этом через зону контакта детали и инструмента протекает ток 350-700 А при напряжении 1-6 В, так как площадь контакта детали и инструмента очень мала, а сила тока большая, то металл детали в зоне контакта мгновенно нагревается до температуры 800-900°С и легко деформируется инструментом. Последующий быстрый отвод теплоты внутрь детали (охлаждение) способствует закалке поверхностного слоя.

В качестве инструмента используют пластинку или ролик из твердого сплава. При восстановлении детали (рис. 4.16) изношенную поверхность сначала высаживают заостренной пластиной или роликом. При этом нагретый в зоне контакта металл выдавливается, образуя выступы, аналогичные резьбе, в результате чего диаметр детали увеличивается от dH до dB. Затем высаженную поверхность обрабатывают сглаживающей пластиной или роликом до номинального диаметра dH.

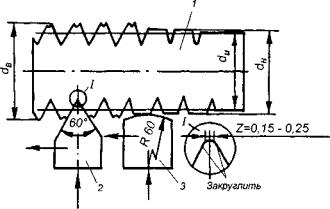

Рис. 4.16. Схема восстановления деталей электромеханическим способом:
1 - деталь; 2 - высаживающий инструмент; 3 - сглаживающий инструмент; du - диаметр изношенной детали; dB - диаметр детали после высадки; dH - номинальный диаметр детали

Восстановленная поверхность получается прерывистой, площадь ее контакта с сопрягаемой деталью меньше номинальной. Допускается уменьшение площади контакта не более чем на 20% по сравнению с номинальной. Для этого нужно, чтобы dB-dH ³ 3(dH-dИ). Увеличение диаметра незакаленных деталей возможно на 0,4, а закаленных - на 0,2 мм. Для большего увеличения диаметра при сохранении необходимой площади контакта применяют заполнение образовавшейся винтовой канавки проволокой или составами на основе эпоксидных смол.

Восстановление деталей полимерными материалами

Общие сведения. Полимеры - это высокомолекулярные органические соединения искусственного или естественного происхождения. Пластмассы - это композиционные материалы, изготовленные на основе полимеров, способные при определенных температуре и давлении принимать определенную форму, которая сохраняется в условиях эксплуатации. Кроме полимера, являющегося связующим веществом, в состав пластмассы входят наполнители, пластификаторы, отвердители, ускорители, красители и другие добавки. Содержание наполнителей (металлический порошок, цемент, графит, ткань и т.д.) может достигать 70%.

Полимеры делят на две группы: термопластичные (термопласты) и термореактивные (реактопласты). Термопласты (полиэтилен, полиамиды и др.) при нагревании способны размягчаться и подвергаться многократной переработке. Реактопласты (эпоксидные композиции, текстолит и др.) при нагревании вначале размягчаются, а затем в результате химических реакций затвердевают и необратимо переходят в неплавкое и нерастворимое состояние.

В ремонтном производстве пластмассы применяют для восстановления размеров деталей, заделки трещин и пробоин, герметизации и стабилизации неподвижных соединений, изготовления некоторых деталей и т.д. Пластмассы наносят намазыванием, газопламенным напылением, вихревым, вибрационным и вибровихревым способами, литьем под давлением, прессованием и другими способами.

В ремонтном производстве широко применяют составы на основе эпоксидных смол. Чаще всего используется смола ЭД-16. Она затвердевает под действием отвердителя, в качестве которого применяют полиэтиленполиамин (ПЭПА), ароматические амины (АФ-2), низкомолекулярные полиамиды (Л-18, Л-19 и Л-20). Для повышения эластичности и ударной прочности в состав вводят пластификатор, чаще всего дибутилфталат. Введение в состав композиции наполнителей (железный и алюминиевый порошок, асбест и др.) позволяет улучшить физико-механические свойства и снизить стоимость.

Эпоксидную композицию (табл. 4.16) готовят следующим образом. Эпоксидную смолу разогревают в термошкафу или в емкости с горячей водой до 60-30°С и отбирают в ванночку необходимое ее количество. В смолу добавляют небольшими порциями пластификатор (дибутилфталат) и перемешивают смесь в течение 5-8 мин. Затем так же вводят наполнитель и перемешивают в течение 8-10 мин. Такой состав можно хранить длительное время. Непосредственно перед применением в него вливают отвердитель и тщательно перемешивают в течение 5 мин. Приготовленная композиция должна быть использована за 20-25 мин.

4.16. Составы эпоксидных композиций

Компонент

Состав (по массе)

А

Б

В

Г

Д

Смола ЭД-16

100

100

100

100

100

Дибутилфталат

10-15

15

15

-

45

Полиэтиленполиамин

8-9

10

10

-

9

Олигоамид Л-19

-

-

-

30

-

Железный порошок

-

160



120

-

Цемент

-

-

-

60

-

Алюминиевая пудра

-

-

25

-

-

В последние годы для герметизации и восстановления посадок неподвижных соединений находят широкое применение различные эластомеры и герметики, в том числе анаэробные. Обычные герметики имеют низкую теплостойкость, длительное время отверждения и другие недостатки, которые в значительной мере лишены анаэробные герметики («Анатермы», «Унигермы» и др.), диапазон рабочих температур которых колеблется в широких пределах (от -50...-60°С до +120...+150°С), а при отсутствии кислорода воздуха они способны полимеризоваться с высокой скоростью.

Далее приведены примеры применения полимерных материалов при ремонте машин.

Устранение трещин и пробоин. По концам трещины сверлят отверстия Æ 2,5-3 мм. Снимают фаску вдоль трещин под углом 60-70°С на глубину 1-3 мм. Зачищают поверхность на расстоянии 40-50 мм от трещины и дважды обезжиривают ее ацетоном с последующей просушкой в течение 8-10 мин. Наносят на поверхность эпоксидный состав Б (см. табл. 4.16) при ремонте чугунных и стальных деталей, состав В - при ремонте алюминиевых деталей. Если длина трещины меньше 20 мм (рис. 4.17), то проводят отверждение композиций при комнатной температуре в течение 72 ч или при той же температуре 12 ч, а затем при нагревании в термошкафу по одному из режимов: при температуре 40°С в течение 48 ч, при 60°С - 24, при 80°С - 5, при 100°С - 3 ч.

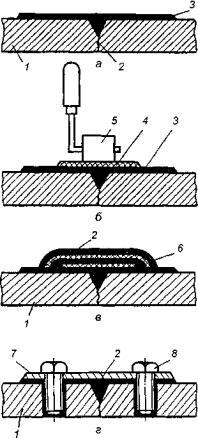

Рис. 4.17. Схемы заделки трещин:
а-г - варианты; 1 - деталь; 2 - трещина; 3 - эпоксидный состав; 4,6 - накладки из стеклоткани; 5 - ролик; 7 - металлическая накладка; 8 - болт

Трещину длиной 20-150 мм заделывают так же, но после нанесения первого слоя эпоксидного состава на нее дополнительно накладывают стеклоткань с перекрытием трещины на 20-25 мм и прикатывают ее роликом. Затем вновь наносят слой эпоксидного состава, накладывают стеклоткань и прикатывают роликом. После этого вновь наносят эпоксидную композицию и отверждают, как описано ранее.

Трещину длиной более 150 мм разделывают и подготавливают, как было описано ранее. Изготовляют стальную накладку толщиной 1,5-2 мм с перекрытием трещины на 40-50 мм, сверлят в ней отверстия Æ 10 мм на расстоянии 50-70 мм друг от друга. По этим отверстиям накернивают и сверлят отверстия в ремонтируемой детали, нарезают в них резьбу М8. Затем наносят на деталь и пластину эпоксидный состав, закрепляют накладку винтами и отверждают.

Пробоины на деталях заделывают так же, как трещины длиной более 150 мм с помощью постановки на эпоксидный состав и винты стальных накладок.

Восстановление неподвижных подшипниковых соединений. Для этого применяет эпоксидные композиции, эластомеры и анаэробные герметики. Поверхности из любого материала зачищают до блеска, дважды обезжиривают ацетоном с последующей просушкой в течение 10 мин.

При малом износе (зазор до 0,2 мм) на поверхность детали наносят эпоксидный состав А (см. табл. 4.16), выдерживают 10 мин и соединяют детали (например, корпус и подшипник). Удаляют излишки эпоксидного состава и отверждают.

При большем износе на подготовленные посадочные поверхности шпателем наносят эпоксидный состав (Б или Г - для стальных и чугунных деталей, В - для алюминиевых). Затем деталь с составом Б выдерживают на воздухе при комнатной температуре в течение 2 ч, с составом Г - 1 ч, устанавливают на кондуктор (плиту с направляющими втулками и фиксирующими штифтами), закрепленный на столе сверлильного станка (пресса или другого оборудования), и формуют слой эпоксидного состава под номинальный размер с помощью калибрующей стальной оправки, закрепленной в шпинделе станка (без вращения оправки). Это обеспечивает соблюдение параллельности осей восстанавливаемых отверстий и их межцентровых расстояний. Оправку предварительно смазывают маслом или техническим солидолом. После калибрования состава отверждают. Вместо формования отверстия можно расточить после полного отверждения эпоксидного состава.

При ремонте неподвижных подшипниковых соединений (корпус-подшипник, вал-подшипник и др.) часто применяют эластомер ГЭН-150(B) и герметик 6Ф. Эластомеры выпускаются в виде листов толщиной 2-3 мм. Эластомер или герметик нарезают кусачками и растворяют в ацетоне (20 частей по массе на 100 частей ацетона) в герметически закрываемой емкости в течение 10-12 ч, периодически взбалтывая содержимое. На тщательно подготовленную поверхность кистью, окунанием, центробежным или другим способом наносят равномерно несколько слоев покрытия (каждый слой сушат при комнаткой температуре в течение 10-15 мин) до получения необходимой толщины. При необходимости проводят термообработку покрытий: ГЭН-150 (В) при температуре 115°С в течение 40 мин, герметик 6Ф - 150-160°С в течение 3 ч.

Неподвижные соединения с покрытиями из эластомера или герметика собирают запрессовкой с натягом 0,01-0,03 мм.

Часто посадочные поверхности в корпусах (иногда и на валах) восстанавливают вклеиванием с помощью эпоксидного состава А и заранее изготовленных с необходимой точностью втулок. В этом случае исключается последующая механическая обработка втулки. Иногда в подготовленное отверстие с нанесенным эпоксидным клеем вставляют обезжиренную тонкую пластину - свертную втулку и раскатывают отверстие роликовым раскатником (метод свертных втулок).

Анаэробные герметики - это многокомпанентные жидкие составы, способные длительное время храниться на воздухе без изменения свойств и быстро отверждаться (полимеризоваться) при температуре 15-35°С без доступа воздуха с образованием прочного твердого полимера.

При фиксации колец подшипников в корпусе и на валу с помощью анаэробных герметиков поверхности обеих деталей очищают и тщательно обезжиривают. На их поверхности наносят из капельницы флакона герметик, разравнивая его капли кистью. При сборке детали центрируют с помощью оправок и приспособлений. После сборки вал проворачивают в подшипниках на два-три оборота, что способствует улучшению центрирования колец подшипников. Собранное соединение выдерживают в неподвижном состоянии при комнатной температуре 30-40 мин, после чего анаэробный материал набирает технологическую прочность и с ремонтируемого узла можно снимать центрирующие приспособления. По истечении 5-24 ч герметик набирает рабочую прочность.

Марку герметика выбирают в зависимости от зазора в соединении. Следует иметь в виду, что с увеличением толщины слоя герметика его долговечность снижается. Поэтому для повышения прочности и расширения технологических возможностей в герметики добавляют наполнители. Например, большинство герметиков «Анатерм» используются при зазоре до 0,15 мм. Добавление в них наполнителей позволяет значительно расширить диапазон применения.

Составы на основе анаэробных материалов приготавливают непосредственно перед их употреблением путем тщательного перемешивания наполнителей с герметиком. Состав следует использовать в течение 1 ч.

Ремонт и стопорение резьбовых соединений. Сильно изношенные резьбовые отверстия в корпусных деталях часто восстанавливают установкой ввертышей. В этом случае ввертыши удобно закреплять нанесением на поверхности отверстий и ввертыша эпоксидного состава А. При небольших износах соединения его восстанавливают путем нанесения эпоксидного состава на подготовленные отверстия и шпильку (болт). При износе до 0,3 мм наносят состав Д, более 0,3 мм - состав Б, а при восстановлении соединения с алюминиевой деталью - состав В. Зазор резьбового соединения до 0,3 мм можно восстановить нанесением на подготовленные поверхности анаэробного герметика. Для стопорения резьбовых соединений применяют анаэробные герметики или эпоксидный состав Д. Во всех случаях необходимо соблюдать условия подготовки поверхностей и режим отверждения полимера.

Обеспечение герметичности соединений. При ремонте машин из-за деформации сопрягаемых деталей разъемного неподвижного соединения, повреждений прокладок не всегда удается добиться надежной герметичности. В этом случае эффективно применение полимерных герметизирующих материалов. Они могут быть невысыхающими, высыхающими и отверждающими (вулканизирующиеся и полимеризующиеся).

Невысыхающие герметики (51Г-4М, 51Г-6, УМ-01) представляют собой высоконаполненные материалы на основе синтетических каучуков в сочетании с полиэтиленом или полипропиленом. Их используют для уплотнения стеков автомобилей, сварных швов, защиты паяных соединений от коррозии.

Высыхающие герметики (У-20А) - растворы резиновых смесей в органических растворителях, применяющиеся для герметизации фланцевых соединений. Однако их использование ограничено из-за длительной сушки и возможности размягчения под действием нагрева, топлива и масла.

Вулканизирующиеся герметики (автогерметик, автогермесил) - термореактивные материалы, которые под влиянием теплоты, влаги и вулканизирующих агентов подвергаются необратимым физико-механическим изменениям, превращаясь из вязких в резиноподобные материалы. Автогерметик и автогермесил используют для устранения подтекания воды, антифриза и масла.

Перед нанесением герметика поверхность очищают от старой прокладки. Герметик выдавливают на одну поверхность соединения из тубы или пневматическим шприцем и разравнивают шпателем. Нанесенный герметик выдерживают в течение 6 ч, автогермесил - 8-9 ч до сборки соединения. За это время герметик вулканизируется. Если при сборке машины нет такой возможности, то эту операцию выполняют после сборки соединения.

Полимеризующиеся герметики (Анатерм-501) - анаэробные композиции на основе смол акрилового или метакрилового ряда. Перед нанесением анаэробных герметиков с поверхности фланцев удаляют старую прокладку и обезжиривают ее ацетоном или бензином. После нанесения анаэробного герметика собирают соединение и выдерживают его без нагрузки и воздействия рабочих жидкостей 8-24 ч в зависимости от толщины слоя герметика (табл. 4.17).

4.17. Основное оборудование для ремонта деталей полимерными материалами и изготовления полимерных деталей на специализированных ремонтных предприятиях

Оборудование

Мощность, кВт

Габаритные размеры, мм

Масса, кг

1

2

3

4

Стол рабочий с вытяжным шкафом ОП-2078

0,6

2500x800x2660

285

Шкаф сушильный:







вакуумный ВШ-0,035А электрический

2

735x585x700



СНОЛ-3,5.3,5.3,5/3

2

610x645x760

100

Литьевая машина:







термопластавтомат Д3127

5,5 (нагрев), 17 (электродвигатель)

3925x785x1810

3000

вертикальная ПЛ-71

2,4 (нагрев)

1010x1016x2840

1000

Пресс гидравлический Д2424Б

2,2

1920x1460x3050

2800

Установка газопламенного напыления УПН-6-63

-

335x110x200 (горелка), 245x390 (бачок)

9,2

Комплект оборудования для приклеивания накладок муфт сцепления ОП-10585:







установка для зачистки дисков

0,75

1280x950x1240

250

устройство:







для промывки дисков

0,75

1200x110x1160

220

зачистки накладок

0,37

920x300x1430

70

установки дисков

-

850x735x1380

130

приспособление для сжатия дисков

-

0 400x570

41

Устройство для полимеризации клеевых соединений ОП-16614

15

950x1000x2000

700

Установка:







для нанесения композиционных материалов КИМС-223М

0,6

820x455x1150

75

сушильная передвижная оптического излучения УСПО-1

19

1080x1430 (излучающая панель)

240

Анаэробные и вулканизирующиеся герметики характеризуются высокими герметизирующими свойствами при давлении до 60 МПа, высокой стойкостью в воде, антифризе и маслах, бензинах и дизельном топливе.

Техника безопасности. Работы по ремонту деталей полимерными материалами выполняют в помещении, изолированном от других участков и цехов, оборудованном общей приточно-вытяжной и местной вентиляцией. Составы на основе эпоксидных смол необходимо готовить в вытяжном шкафу. Перед работой руки покрывают специальной пастой. Во время работы пользуются спецодеждой (халат, перчатки и др.). Запрещается хранить и принимать пищу, а также курить в рабочем помещении.

Восстановление деталей ручной сваркой и наплавкой

Сваркой называют процесс получения неразъемных соединений деталей или частей одной детали путем установления межатомных связей между ними при их нагревании и (или) пластическом деформировании. Поэтому обычно все способы сварки делят на две группы: сварку плавлением и сварку давлением.

Наплавка - разновидность сварки, заключающаяся в нанесении на поверхность детали слоя металла (покрытия) для восстановления ее размеров или повышения износостойкости.

В зависимости от источника теплоты для расплавления металла существует много видов. При ремонте машин и оборудования в сельском хозяйстве чаще всего применяют дуговую и газовую сварку, наплавку, иногда плазменную и электроконтактную.

Различные металлы обладают разной свариваемостью (способностью свариваться). С увеличением содержания в стали углерода и легирующих элементов свариваемость ее, как правило, ухудшается. Хорошо свариваются малоуглеродистые (до 0,3% С) и низколегированные (до 5% легирующих элементов) стали. Высокоуглеродистые и высоколегированные стали, легко поддающиеся закалке, во избежание появления в сварочном шве внутренних напряжений и трещин перед сваркой подогревают до 200-250°С. Чугун и алюминиевые сплавы, из которых изготовляют большинство корпусных деталей машин и оборудования, относятся к трудносвариваемым материалам.

При сварке металл плавится, образуя сварочную ванночку, а затем затвердевает в виде сварочного шва. Из-за взаимодействия кислорода, азота и водорода воздуха с расплавленным металлом свойства сварного шва ухудшаются: в нем значительно уменьшается содержание углерода и легирующих элементов, возникают поры и трещины, снижается его прочность и повышается хрупкость. Поэтому при сварке и наплавке, как правило, сварочную ванну защищают от окружающего воздуха. По способу защиты сварку подразделяют на следующие виды: сварка покрытыми электродами, порошковой проволокой, под флюсом, в среде защитных газов и др. В состав покрытий электродов, порошковой проволоки и флюсов обычно входят легирующие элементы, что также улучшает свойства шва.

Дуговая сварка и наплавка. Дуговой называют сварку плавлением, при которой нагрев и расплавление металла осуществляются электрической дугой, возникающей между свариваемой деталью и электродом при пропускании через них электрического тока (рис. 4.18). В центре дуги температура достигает 6000-7000°С. Электроды для сварки могут быть плавящимися и неплавящимися1 (угольные и вольфрамовые). Наибольшее применение получила более простая сварка и наплавка плавящимся электродом, при которой электрод одновременно служит и для образования дуги и используется как присадочный материал. Плавление электрода оценивается коэффициентом расплавления

                                                                                                                    (4.12)

где Lp - коэффициент расплавления, г/Ач;

Qp - масса расплавленного металла, г;

J - сила сварочного тока, А;

to - продолжительность сварки, ч.

1Сварка угольным электродом изобретена в 1882 г. русским инженером Н. Н. Бенардосом, а плавящимся металлическим электродом - в 1988 г. русским инженером Н. Г. Славяновым.

Аналогично определяют коэффициент наплавки. При этом Qp - масса наплавленного металла (г).

Рис. 4.18. Схема сварки неплавящимся электродом:
1 - электрическая дуга; 2 - присадочный пруток; 3 - угольный электрод; 4 - электрододержатель; 5 - свариваемые детали

Для питания сварочной дуги применяют источники постоянного и переменного тока. При сварке и наплавке на постоянном токе дуга горит более стабильно при меньших токах, чем при сварке на переменном токе, что улучшает качество сварного шва и позволяет сваривать более тонкие детали. Однако источники постоянного тока, в качестве которых используют сварочные преобразователи, выпрямители и другие, дороже и сложнее источников переменного тока - сварочных трансформаторов.

Если при сварке на постоянном токе электрод подключен к минусу источника тока, а деталь к плюсу, то это сварка на прямой полярности; если деталь подключена к минусу, то эта сварка на обратной полярности. Чаще применяют сварку на обратной полярности, так как в этом случае значительно меньше глубина проплавления и деформация детали. Свойства сварного шва зависят от режима сварки и марки электрода. Основной параметр режима ручной сварки - сила тока, зависящая от диаметра стержня электрода и толщины свариваемой детали. Диаметр электрода также зависит от толщины свариваемых деталей (табл. 4.18).

4.18. Режимы дуговой сварки

Толщина свариваемого металла, мм

Диаметр электрода, м

Сила тока, А

До 2

1-2,5

50-100

3-5

3-4

90-160

5-10

4-5

160-240

Более 10

5-7

220-370

Плавящийся электрод для дуговой сварки представляет собой металлический стержень, покрытый специальной обмазкой. Марку электрода выбирают в зависимости от материала свариваемых деталей.

Стальные детали сваривают электродами, представляющими собой стержни из малоуглеродистой сварочной проволоки Св-08, Св-10, Св-08 ГА, Св-08 Г2С1 и других марок, покрытые стабилизирующей (тонкой) или защитной (толстой) обмазкой. Стабилизирующие покрытия облегчают возбуждение дуги и повышают стабильность ее горения. Для получения такого покрытия стержень обычно обмазывают тонким слоем (0,1-0,3 мм) мела, разведенного на жидком стекле (80-85% мела и 15-20% жидкого стекла). В состав качественных защитных покрытий (толщина 0,7-2,5 мм) входят разнообразные вещества, стабилизирующие горение дуги, защищающие расплавленный металл от воздействия воздуха и легирующие его, в результате чего значительно повышается прочность сварного соединения.

1Св - сварочная. Цифры и буквы в марке проволоки обозначают то же, что и в сталях (содержание углерода и легирующих добавок).

Малоуглеродистые и низколегированные стали сваривают обычно электродами типов Э-42, Э-42А, Э-46, среднеуглеродистые и малолегированные - типов Э-50, Э-50А, Э-55, легированные стали повышенной прочности - типов Э-60, Э-702 и др. Для наплавки изношенных деталей, имеющих высокую твердость, применяют наплавочные электроды марок ОЗН-350, ОЗН-400, Т-590, Т-6203 и др.

2Цифры показывают прочность шва на растяжение, кг/мм2.

3Цифры показывают твердость наплавленного слоя по Бринеллю.

Сварка чугунных деталей представляет большие трудности, обусловленные его химическим составом и особыми механическими свойствами. Чугун жидкотекуч и мгновенно переходит из твердого состояния в жидкое (и наоборот), минуя пластическое. При быстром охлаждении чугуна (например, через массу корпусной детали) происходят его отбел (образование цементита Fe3C) и закалка, что сопровождается возникновением больших внутренних напряжений и трещин. Чтобы избежать этого, применяют специальные технологические приемы и электроды. Например, распространена и обеспечивает хорошее качество горячая сварка чугуна, при которой детали нагревают в печи до 600-680°С, заваривают, вновь помещают в печь и медленно охлаждают вместе с ней. Охлаждение детали при сварке ниже температуры 500°С не допускается. Мелкие неответственные детали подогревают до 200-400°С (полугорячая сварка). В качестве электродов используют чугунные прутки марок А и Б, покрытые специальной обмазкой.

При холодной сварке чугуна с целью предотвращения его отбела и закалки обычно применяют специальные электроды (например, ЦЧ-3А и ЦЧ-4, самозащитную порошковую проволоку ПАНЧ-11, медно-никелевые МЕЧ-2, медно-железные ОЗЧ-2 и железо-никелевые ОЗЖН-1 электроды и др.), иногда - специальные приемы сварки, например, метод отжигающих валиков, сварку косвенной дугой, пайко-сварку. Особенно эффективна проволока ПАНЧ-11. Сила тока при сварке указанными электродами 110-130 А. Холодную сварку выполняют короткими швами (длиной до 50 мм) вразброс с перерывами для охлаждения каждого участка до 50-60°С. Для уменьшения внутренних напряжений и пористости наплавленный металл в горячем состоянии рекомендуется проковывать. Пайко-сварку выполняют при температуре 700-750°С, что исключает отбел чугуна. Для этого используют латунные электроды (ЛОК-59-1-03, ЛОМНА-49-1-10-02 и др.) и специальные флюсы (ПСН-1, ФПСН-2, АН-ШТ-1 и др.). Медь проникает в поры чугуна на глубину до 0,5 мм, обеспечивая высокую прочность соединения.

Сварка деталей из алюминия и его сплавов затруднена в связи с тем, что на их поверхности всегда, существует плотная, прочная и тугоплавкая пленка оксида алюминия Аl2O3 (температура ее плавления 2050, алюминия - 657°С), препятствующая сплавлению деталей и ухудшающая прочность шва. Кроме того, при нагревании алюминий и его сплавы не изменяют цвета, а в расплавленном состоянии имеют большую жидкотекучесть; при 400-500°С алюминий и его сплавы обладают повышенной хрупкостью, из-за чего возможно появление трещин и даже разрушение.

Перед сваркой алюминиевые детали тщательно очищают (на 20-30 мм по обе стороны трещины), зачищают до блеска и подогревают до 250-300°С. Сварку осуществляют на постоянном токе обратной полярности алюминиевыми электродами со специальным покрытием, в которое входят хлористые и фтористые соли натрия, калия, лития и другие вещества, растворяющие оксид алюминия с образованием шлака на поверхности сварочной ванны. Для сварки чистого алюминия применяют электроды ОЗА-1, а для сплавов типа силумин (кремнистые) - ОЗА-2, а также сварку угольным электродом и удаление оксидной пленки с помощью флюса АФ-4А.

Хорошие результаты дает аргонно-дуговая сварка алюминия и его сплавов. Подаваемый в зону сварки аргон стабилизирует горение дуги и защищает металл от воздействия окружающего воздуха. В этом случае использует присадочный материал или электрод того же состава, что и свариваемый металл, без покрытая и флюсов. Режимы аргонно-дуговой сварки алюминиевых деталей неплавящимся электродом приведены в табл. 4.19.

4.19. Режимы аргонно-дуговой сварки алюминиевых деталей

Толщина свариваемого металла, мм

Режим сварки

ток, А

напряжение, В

диаметр, мм

вольфрамового электрода

присадочной проволоки

2-3

70-100

22-24

2-3

2

4-6

100-120

22-24

4

3

6-10

120-160

22-24

3-4

3-4

10-15

160-240

20-22

4-5

4-5

15 и более

200-240

20-22

5

5

Газовая сварка и наплавка. Газовой называют сварку плавлением, при которой для нагрева детали и присадочного материала используется теплота пламени смеси газов, сжигаемой с помощью горелки. В качестве горючего газа используют ацетилен, водород, природный газ и др. В большинстве случаев применяется ацетилен, при сгорании которого в кислороде температура пламени достигает 3200°С. Для смешивания горючего газа с кислородом и получения сварочного пламени применяют устройства, называемые горелками. Регулируя количество поступающих в горелку кислорода (O2) и ацетилена (С2Н2), можно изменять состав горючей смеси и получать пламя трех основных видов: нейтральное или нормальное (O2 : С2Н2 = 1,1-1,2), окислительное (O2 : С2Н2 > 1,3) и науглероживающее (O2 : С2Н2 < 1,1). При сварке и наплавке обычно используют нейтральное, при резке металлов - окислительное пламя.

При сварке конец присадочного прутка расплавляют пламенем горелки и вводят его в сварочную зону, где он сплавляется с основным металлом. Материал прутка по своим химическому составу и физико-механическим свойствам должен быть близким к металлу детали, но с большим содержанием легкоокисляющихся компонентов. В зависимости от направления перемещения горелки различают два способа сварки: левый и правый. При левом способе горелку перемещают справа налево, а присадочный пруток переносят впереди пламени, при правом способе - наоборот. Правый способ используют обычно при сварке металла толщиной более 5 мм, а левый - при сварке тонких листов.

Стальные детали сваривают и наплавляют, как правило, нормальным пламенем. При этом шов рекомендуется проковывать в горячем состоянии. В качестве присадочного материала используют сварочную проволоку Св-08, Св-08Г, Св-12ГС, Св-18ХГСА и др. Средне- и высокоуглеродистые стали перед сваркой подогревают до 250-350°С, сваривают с применением флюсов. Чугун сваривают нормальным или науглероживающим пламенем с применением чугунных прутков марок А, Б, ПЧЗ, ПЧН1 ПЧН2 и флюсов (техническая бура и др.). Так же, как и при дуговой сварке, обычно производят общий или местный подогрев детали. Качество газовой сварки чугуна выше, чем дуговой. Алюминий и его сплавы сваривают нормальным пламенем с применением флюсов (АФ-4А и др.). При этом детали предварительно подогревают до 280-300°С. Иногда шов проковывают.

Преимущества газовой сварки по сравнению с дуговой следующие: более простое и дешевое оборудование, возможность широкого регулирования мощности, состава и направления пламени при сварке. Однако производительность газовой сварки, особенно при толщине изделий более 6-8 мм, значительно ниже, а стоимость выше, чем дуговой, больше коробление свариваемых деталей.

Техника безопасности. Баллоны с газом и кислородом располагают вертикально не ближе 5 м от источников с открытым пламенем и не ближе 1 м от приборов отопления. Нельзя расходовать весь газ из баллона: остаточное давление кислорода в баллоне должно быть не менее 0,05, ацетилена - не менее 0,05-0,2 МПа. Сварщики должны работать в рукавицах и спецодежде из трудновоспламеняющегося материала, газосварщики - в очках с защитными стеклами, а электросварщики - применять щитки и маски со специальными светофильтрами. На рабочем месте сварщика должна быть хорошая приточно-вытяжная вентиляция.

Восстановление деталей механизированной сваркой и наплавкой

При механизированной сварке и наплавке механизированы и выполняются автоматически или полуавтоматически взаимное перемещение детали и электродной проволоки, подача в зону горения дуги электродной проволоки со скоростью ее плавления (поддержание дуги), автоматически поддерживаются основные параметры режима наплавки.

Наплавку деталей проводят на станках или специальных приспособлениях. Валы, оси и другие цилиндрические детали обычно вращаются в шпинделе токарного станка, наплавочная головка (устройство для автоматической подачи электродной проволоки) закреплена на суппорте станка и имеет продольную подачу. Наплавочная головка, автоматически подающая в зону горения дуги электродную проволоку, и шпиндель станка подключены к источнику тока для питания дуги. Механизированная сварка и наплавка позволяют многократно увеличить допустимую плотность тока, за счет чего производительность работ повышается в 6-8 раз по сравнению с ручной дуговой сваркой и наплавкой.

Для механизированных способов сварки и наплавки выпускается много марок проволоки, из которых можно выделить несколько групп: сварочную типа Св (Св-08, Св-08ГС, Св-10Г2 и др.), подразделяемую на низколегированную, легированную и высоколегированную; наплавочную типа Нп (Нп-30, Нп-80, Нп-30ХГСА, Нп-30Х12 и т.п.), подразделяемую на углеродистую, легированную и высоколегированную; порошковую (ПП-АН8, ПП-30Х2В8Т и др.), которая представляет собой металлическую оболочку, заполненную порошком.

Режим механизированной наплавки характеризуется следующими параметрами: сила тока, напряжение, скорость наплавки (частота вращения детали), скорость подачи проволоки, шаг наплавки (продольная подача суппорта), диаметр и марка проволоки, защитная среда (флюс, газ и т.д.), относительное расположение детали и проволоки (смещение и вылет электрода и др.).

Для восстановления деталей широко применяют следующие виды механизированной наплавки: под флюсом, в среде защитных газов, вибрирующим электродом и др.

При наплавке под флюсом в зону горения дуги (рис. 4.19) по устройству непрерывно подают гранулированный флюс. Часть флюса плавится под действием высокой температуры дуги, образуя вокруг нее эластичную оболочку, которая надежно защищает жидкий металл от вредного воздействия воздуха, уменьшает разбрызгивание металла и улучшает формирование структуры шва. Флюс может содержать легирующие элементы, которые улучшают свойства наплавленного металла, а также ионизирующие вещества, стабилизирующие горение дуги.

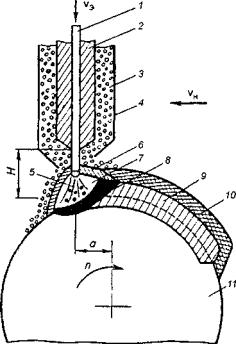

Рис. 4.19. Схема наплавки под флюсом:
1 - электродная проволока; 2 - мундштук; 3 - флюс; 4 - флюсопровод; 5 - электрическая дуга; 6 - расплавленный флюс; 7 - газовая (газошлаковая) оболочка; 8 - расплавленный металл; 9 - наплавленный металл; 10 - шлаковая корка; 11 - деталь; Н - вылет электрода; а - смещение электрода; Vн - скорость наплавки; Vэ - скорость подачи электродной проволоки; п - частота вращения детали

При медленном вращении детали выходящий из зоны горения дуги жидкий металл затвердевает, образуя наплавленный слой. Флюс также затвердевает, покрывая наплавленный слой шлаковой коркой. Флюсы по способу изготовления разделяют на плавленые (АН-60, ОСЦ-45, АН-348А и др.) и неплавленые керамические (АНК-18, АНК-19, АНК-30 и т.п.). Чаще всего используют флюс АН-348А. Изменяя марки электродной проволоки и флюса, можно регулировать в широких пределах свойства наплавленного металла. Например, применяя распространенный флюс АН-348А и высокоуглеродистую наплавочную проволоку Нп-80, получают твердость наплавленной поверхности HRC 32-35. Если же применить керамический флюс АНК-18, то даже при использовании низкоуглеродистой сварочной проволоки Св-08 твердость покрытия составит HRC 39-47, а той же проволоки Нп-80 - HRC 60-63.

Наплавку обычно проводят на постоянном токе обратной полярности, реже - на переменном токе. Диаметр проволоки чаще всего составляет 1,2-3 мм, ток при этом достигает 500 А и более. Толщина наплавленного слоя составляет 1,5-3 мм. Наплавку под флюсом применяют для восстановления деталей с большими износами. Этот способ обеспечивает большую производительность и хорошее качество покрытий. Однако им невозможно наплавлять детали диаметром менее 40-50 мм из-за большой глубины проплавления и медленного охлаждения металла под флюсом.

При наплавке в среде защитных газов в зону горения дуги вместо флюса подают газ (аргон, углекислый газ и др.), который оттесняет воздух и защищает от его воздействия расплавленный металл. Лучшая защита достигается в среде инертного газа аргона. Однако этот газ дорогой и применяется лишь при восстановлении деталей из алюминиевых и других трудносвариваемых сплавов. Чаще всего используют углекислый газ (СО2). Для получения хорошего качества наплавленного металла при наплавке в среде СО2 применяют проволоку, легированную марганцем, кремнием и другими раскислителями (Св-08ГС, Нп-30ХГСА и др.). Наплавляют металл обычно на постоянном токе обратной полярности.

Благодаря меньшей по сравнению с наплавкой под флюсом глубине проплавления, быстрому охлаждению металла, применению проволоки небольших диаметров (0,5-1 мм) и малых токов в среде защитных  газов  можно  наплавлять детали  практически любых диаметров. При этом можно получить меньшую толщину наплавленного слоя (0,8-1,5 мм). Достоинства наплавки в среде углекислого газа: отсутствие шлаковой корки, дешевизна газа по сравнению с флюсом, больший коэффициент наплавки. Недостатки по сравнению с наплавкой под слоем флюса: более низкое качество покрытий, большее разбрызгивание металла. Применяют ее в основном для восстановления деталей, изготовленных из мало- и среднеуглеродистых сталей и чугуна, а также при ремонте кабин, кузовов и других тонколистовых изделий.

При вибродуговой наплавке электродная проволока с помощью вибратора, расположенного в наплавочной головке, вибрирует с частотой 50-100 Гц и амплитудой 1-3 мм. Наплавку чаще всего проводят на постоянном токе обратной полярности. При этом в цепь питания дуги последовательно включают регулируемое индуктивное сопротивление (дроссель). В зону горения дуги иногда подают флюс или защитный газ. Однако чаще детали наплавляют открытой дугой или подают охлаждающую жидкость (3-5%-ный водный раствор кальцинированной соды) на расстоянии 10-40 мм от электрода. Наплавку чугунных и стальных незакаленных деталей осуществляют открытой дугой, используя малоуглеродистую проволоку, а стальных закаленных - высокоуглеродистую или легированную проволоку с охлаждением (для закалки наплавленного слоя). Толщина слоя зависит от диаметра проволоки и составляет 0,5-2,5 мм.

Вибрация электрода в сочетании с индуктивностью позволяет примерно в 2 раза снизить напряжение дуги и мощность в сварочной цепи, в результате чего резко уменьшаются глубина проплавления и зона термического влияния, особенно при наплавке с охлаждением, что позволяет наплавлять детали диаметром более 10 мм. При этом уменьшается деформация детали, а при подаче охлаждающей жидкости образуются твердые износостойкие покрытия без последующей термической обработки и применения дорогостоящих проволоки и флюсов. Однако наплавленный металл имеет неравномерную твердость, в нем часто появляются поры и микротрещины, в результате чего почти в 2 раза снижается усталостная прочность. Поэтому вибродуговую наплавку не рекомендуется применять для восстановления ответственных деталей, подвергающихся большим знакопеременным нагрузкам (коленчатые валы и др.).

Из механизированных бездуговых способов сварки и наплавки при ремонте машин и оборудования наибольшее применение получила контактная наплавка (наварка) лентой или проволокой.

Сущность процесса заключается в том, что изношенную поверхность детали обворачивают стальной лентой (проволокой), которую прижимают к детали токоподводящими роликами (электродами) и приваривают к ней мощными короткими импульсами тока. Металл ленты в точке контакта нагревается до пластического состояния за счет джоулевой теплоты, выделяемой при прохождении импульса тока. При этом тонкие поверхностные слои металла детали и ленты оплавляются и свариваются в точке. Сила импульсного тока достигает 20 кА.

Сварочные точки располагаются по винтовой линии и перекрываются как вдоль рядов, так и между ними на 25% (рис. 4.20), что достигается вращением детали со скоростью, пропорциональной частоте импульсов, продольным перемещением сварочных клещей (электродов), правильным выбором продолжительности импульса тока и паузы. С целью уменьшения нагрева роликовых электродов, деталей и закалки наваренного слоя в зону сварки подают охлаждающую жидкость.

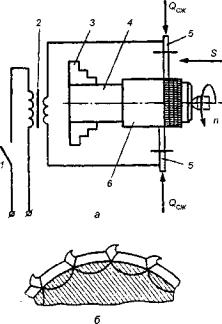

Рис. 4.20. Схема электроконтактной приварки ленты (а) и перекрытия сварочных точек (б):
1 - прерыватель тока; 2 - трансформатор; 3 - патрон; 4 - деталь; 5 - роликовые электроды; 6 - привариваемая лента

Технология восстановления деталей данным способом заключается в шлифовании детали с уменьшением диаметра на 0,3-0,5 мм (отверстие - увеличение), подготовке ленты, ее приварке и последующей обработке слоя. Заготовки нарезают из лент толщиной 0,3-1 мм в зависимости от износа детали. Ширина их должна быть равна ширине восстанавливаемой поверхности, а длина - длине ее окружности. Зазор в стыке концов ленты не должен быть больше 0,5-0,8 мм, нахлест концов не допускается. С поверхности ленты удаляют следы коррозии и масел.

Режимы приварки зависят от размеров и других характеристик детали и колеблются в следующих пределах: частота вращения детали 2-10 мин-1 (чем больше диаметр, тем меньше частота), продольная подача электродов 3-4 мин-1, ток 4-10 кА, продолжительность импульса 0,06-0,08, паузы - 0,10-0,12 с, усилие сжатия электродов 2-3 кН. Материал ленты выбирают в зависимости от требуемой твердости поверхности детали. Обычно твердость по Роквеллу после наплавки примерно соответствует содержанию углерода в стали ленты. Легированная сталь обеспечивает большую твердость. Например, лента из стали 45 обеспечивает твердость HRC 45-50, из стали 40Х - HRC 55-60.

Контактная наварка имеет ряд преимуществ перед другими способами ВД:

нанесение покрытия заданной толщины с минимальным припуском на последующую обработку;

незначительный нагрев и деформация детали;

малые потери металла и отсутствие выгорания легирующих элементов;

высокая производительность - до 100 см2/мин;

высокое качество и прочность сцепления покрытия;

широкие технологические возможности - возможна приварка ленты, проволоки, различных порошковых материалов и т.д.;

повышение износостойкости покрытий в несколько раз при приварке композиционных материалов (порошков, отходов шлифовального производства и др.).

Восстановление деталей газотермическим напылением

Сущность газотермического напыления состоит в том, что расплавленный каким-либо источником теплоты материал (металл, полимер, керамика и др.) распыляют сжатым воздухом или газом на мелкие частицы и направляют на подготовленную поверхность детали. Чаще всего напыляют металлы, поэтому процесс обычно называют металлизацией. Частицы расплавленного металла, соприкасаясь с воздухом, охлаждаются, но достигают поверхности детали в пластическом состоянии. Ударяясь о нее с большой скоростью (до 300 м/с и более), они расплющиваются, заклиниваются в неровностях поверхности и охлаждаются, формируя покрытия.

Соединение покрытия с основой происходит за счет механического зацепления и лишь частично - за счет молекулярных связей, а также из-за усадки его при охлаждении. Поэтому для обеспечения надежного сцепления покрытия поверхность детали тщательно очищают и подвергают дробеструйной или струйно-абразивной обработке, создающей повышенную шероховатость. Покрытия имеют высокую пористость, что положительно влияет на работу подвижных соединений.

В зависимости от способа расплавления металла металлизацию разделяют на дуговую, газовую, плазменную, детонационную и др. При дуговой металлизации электрическая дуга горит между двумя проволоками, расплавляет их, а струя сжатого воздуха наносит расплавленный металл на восстанавливаемую деталь (рис. 4.21).

Рис. 4.21. Схема дуговой металлизации:
1 - латунный наконечник; 2 - подающие ролики; 3 - проволока; 4 - электрическая дуга; 5 - деталь; I - расстояние от детали до дуги

При плазменной* металлизации электрическая дуга горит в узком канале плазмотрона, через который пропускают плазмообразующий газ (аргон, азот и др.) и металлический порошок. Температура сжатой дуги достигает 15-18 тыс. °С, что позволяет расплавлять и наносить на детали тугоплавкие износостойкие порошки.

*Плазма представляет собой сильно ионизированный газ.

При газовой металлизации проволоку или порошок расплавляют в пламени горючего газа. Детонационное напыление проводят на специальной установке (пушке) с использованием для расплавления и нанесения материала энергии, выделяющейся при мгновенном сгорании взрывчатой смеси. Этот способ обеспечивает наиболее высокие свойства покрытий.

Достоинства газотермического напыления: нагрев детали не превышает 200°С, что сохраняет ее структуру и свойства; возможно получение покрытий с заданными свойствами и толщиной (от сотых долей до нескольких миллиметров), что уменьшает припуск на обработку; высокая производительность и др. Недостатки - низкая сцепляемость и повышенная хрупкость покрытий. Для повышения сцепляемости покрытий с основой их часто оплавляют.

Гальванические способы восстановления деталей

Восстановление деталей гальваническими покрытиями основано на использовании явления электролиза. Электролизом называют химический процесс, протекающий на электродах при прохождении через электролит электрического тока. Электролиты - растворы, проводящие электрический ток (растворы солей, кислот, щелочей). Схема электролиза водного раствора хлористой меди с медным электродом показана на рис. 4.22.

Рис. 4.22. Схема электролиза:
1 - источник постоянного тока; 2 - катод; 3 - анод; 4 - катион; 5 - электролит; 6 - анион; ē - электрон

Молекулы солей, кислот и щелочей при растворении в воде распадаются на положительно и отрицательно заряженные частицы - ионы, которые при отсутствии тока находятся в хаотическом движении. Если через электролит пропускать постоянный ток, то под действием электрического поля ионы будут двигаться направленно: положительно заряженные (ионы металлов и водорода) перемещаются к отрицательному электроду - катоду и поэтому называются катионами, а отрицательно заряженные (ионы металлоидов и кислотных остатков) движутся к положительному электроду - аноду и называются анионами. На поверхности электродов ионы разряжаются, превращаясь в нейтральные атомы или группы атомов. При этом на катоде осаждаются атомы металла, образуя кристаллическую решетку и постепенно покрывая его поверхность слоем металла, а анод растворяется (в случае электролиза с растворимым анодом), образуя новые ионы металла взамен выделившихся на катоде и поддерживая их концентрацию в электролите.

Основным компонентом электролита обычно является соль осаждаемого металла. Катодами при электролизе служат предварительно подготовленные детали, подлежащие покрытию, а анодами - пластины из осаждаемого металла.

Количественно электролиз подчиняется двум законам Фарадея, которые в общем виде выражаются формулой

Мт = CJtо,                                                                                                                    (4.13)

где Мт - масса выделяющегося на катоде или растворившегося на аноде вещества, г;

С - электрохимический эквивалент вещества (для каждого металла величина постоянная, например, для хрома С = 0,324, для железа С = 1,043), г/Ач;

J - сила тока, проходящего через электролит, А;

tо - продолжительность электролиза, ч.

Действительная масса осажденного металла будет меньше теоретически возможной, так как одновременно с осаждением металла на катоде могут протекать другие побочные процессы (например, выделение водорода и др.). Отношение практически полученного на катоде количества металла к теоретически возможному называют катодным выходом металла по току, который выражают в процентах. Выход по току - важнейший показатель электролиза, представляющий собой коэффициент полезного использования электрического тока (например, при хромировании он равен 10-18, при железнении - 85-95%).

Режим электролиза при заданном составе электролита характеризуется кислотностью и температурой электролита и катодной плотностью тока, определяемой по формуле

                                                                                                                    (4.14)

где ДК - катодная плотность тока, А/дм2;

J - сила тока, проходящего через электролит, А;

Sk - площадь покрываемой поверхности (катода), дм2.

Восстановление деталей гальваническими покрытиями имеет ряд преимуществ: отсутствие термического воздействия на детали, вызывающего их деформирование и ухудшение свойств; возможность достаточно точного регулирования толщины покрытия, что обеспечивает минимальный припуск на механическую обработку или вообще наращивание поверхности в размер (без обработки); одновременное наращивание большого числа деталей (в ванну загружают десятки деталей); легкость механизации и автоматизации процесса и др. Однако технология гальванопокрытий сложна, сопровождается образованием большого количества загрязненных стоков, подлежащих очистке. Поэтому гальванические покрытия применяет в основном на крупных специализированных ремонтных предприятиях для восстановления деталей с небольшими износами (несколько десятых миллиметра). Для получения высокой прочности сцепления покрытия с деталью необходимо обеспечить идеальную чистоту ее поверхности. С этой целью перед покрытием детали тщательно промывают, шлифуют или протачивают покрываемые поверхности до выведения следов износа, изолируют места, не подлежащие покрытию, и монтируют на специальные подвески для завешивания в ванны. Затем покрываемые поверхности обезжиривают венской известью* либо в горячих щелочных растворах химическим или электрохимическим (при пропускании тока) способом и промывают горячей, а потом холодной водой. После этого для удаления оксидных пленок детали подвергают химическому или электрохимическому травлению в кислотных растворах, тщательно промывают горячей водой и переносят в ванну для осаждения металла.

*Венская известь - смесь оксидов кальция и магния в отношении 1:1, разведенная водой.

После нанесения покрытия детали промывают горячей водой, подвергают нейтрализации в горячем растворе каустической соды и снова промывают, демонтируют с подвески и проверяют качество покрытия.

Для восстановления деталей широко применяют железнение и хромирование, реже - цинкование, никелирование и меднение.

Железнение (осталивание) широко применяют для восстановления стальных и чугунных деталей с износом до 1 мм. Перед железнением стальные детали подвергают анодному (на аноде) травлению в 30%-ном растворе серной кислоты при плотности тока 50-70 А/дм2 в течение 2-3 мин (чугунные детали - 18-20 А/дм2 и 1,5-2 мин) и промывают горячей водой. Для осаждения железа наибольшее применение получили хлористые электролиты, например, хлористое железо (FeCl2 ×2O) - 300-350 г/л, соляная кислота (НС1) - до рН = 0,8-1,2. Режим железнения: катодная плотность тока 20-50 А/дм2, температура электролита 60-80°С. В этом случае скорость осаждения покрытия составляет 0,2-0,5 мм/ч. В качестве анодов используют пластины из малоуглеродистой стали, площадь которых должна быть в 1,5-2 раза больше площади покрываемой детали. Применяют и холодное железнение (температура электролита комнатная).

Хромирование позволяет получать покрытия, обладающие высокими твердостью, износостойкостью и стойкостью к коррозии. Однако хромирование - дорогой и малопроизводительный процесс (выход по току 10-18%, скорость осаждения хрома 0,02-0,05 мм/ч), поэтому его применяют для восстановления и упрочнения ответственных деталей с малыми износами (до 0,2-0,3 мм), а также в качестве защитно-декоративной отделки поверхностей деталей.

При хромировании чаще всего применяют так называемый универсальный электролит в составе: хромовый ангидрид (СrO3) - 200-250, серная кислота (H2SO4) 2-2,5 г/л. Режим электролиза - катодная плотность тока 30-60 А/дм , температура электролита 45-60°С. При этом используют нерастворимые свинцовые аноды, площадь которых должна в 2-3 раза превышать площадь хромируемой поверхности. Травление перед хромированием обычно производят в том же электролите путем переключения полярности электродов (деталь - на анод) при плотности тока 25-40 А/дм2 в течение 30-60 с для стальных и 20-25 А/дм2 в течение 20-30 с для чугунных деталей.

Способы нанесения гальванопокрытий. Кроме рассмотренного способа покрытия деталей в ваннах широко применяют вневанные способы: струйный, проточный, местный, электронатиранием. Принцип вневанного осаждения покрытий заключается в том, что в зоне восстанавливаемой поверхности детали создают местную ванночку (электролитическую ячейку), в которую подают электролит и пропускают электрический ток. При струйном способе электролит насосом подают струями через отверстие в аноде, при проточном - электролит прокачивают насосом между катодом и анодом. При местном способе электролитом заполняют ячейку, образованную у покрываемой поверхности (например, заливают в плотно закрытое снизу отверстие под подшипник в корпусной детали). Технология получения покрытий в этих случаях примерно такая же, как и при ванном способе. Непокрываемые поверхности деталей не изолируют. Эти способы применяют обычно для восстановления крупногабаритных деталей (корпусные детали и т.д.).

В последние годы для питания гальванических ванн вместо постоянного тока все шире используются некоторые формы переменного тока (асимметричный, реверсированный и др.). Это во многих случаях позволяет увеличить производительность процесса и улучшить качество покрытий.

Техника безопасности. Гальванический цех или участок должен быть расположен в отдельном, изолированном от других цехов помещении и оборудован общей проточно-вытяжной и местной вентиляцией. К работе разрешается приступать только при исправно действующей и выключенной вентиляции. Рабочий должен пользоваться спецодеждой: резиновыми сапогами, перчатками, прорезиненным фартуком, халатом и очками. Нельзя хранить и принимать пищу, а также курить в рабочем помещении. При разбавлении кислот нужно обязательно лить кислоту в воду, а не наоборот.

При попадании кислоты, щелочи или электролита на открытие части тела или в глаза пораженные места нужно немедленно обмыть струей воды. Затем пораженные кислотой или кислым электролитом места промывают 2-3%-ным раствором питьевой соды, а пораженные щелочью - 1%-ным раствором уксусной кислоты. Затем снова промывают водой.

Применение пайки при ремонте машин и оборудования

Паяние - соединение деталей в нагретом твердом состоянии при помощи расплавленного присадочного материала - припоя. При паянии основной материал не расплавляется, так как температура его плавления значительно выше температуры плавления припоя. Прочность паяного соединения определяется прочностью сплава, который образуется в шве при взаимодействии припоя с основным металлом, и, как правило, она ниже прочности основного металла. Поэтому паянием соединяют детали, которые не подвергаются большим нагрузкам. При ремонте машин и оборудования паяние часто применяют для устранения трещин в тонкостенных баках и трубах, сборки радиаторов, соединения электропроводов и т.д.

В зависимости от применяемых способов нагрева различают пайку в печах, индукционную, пайку электрическим током, погружением и др. В ремонтном производстве обычно применяют пайку паяльником ввиду простоты его устройства и доступности. При этом способе нагревают основной металл и расплавляют припой теплотой, аккумулированной (накопленной) в массе металла паяльника, который перед паянием или в процессе паяния подогревается.

Основные материалы при паянии - припои и флюсы.

В зависимости от температуры плавления припои разделяют на особолегкоплавкие (до 145°С), легкоплавкие (145-450°С), среднеплавкие (450-1100°С), высокоплавкие (1100-1850°С) и тугоплавкие (более 1850°С). При ремонте машин и оборудования используют обычно легко- и среднеплавкие припои, которые называют соответственно мягкими и твердыми, а пайку - мягкой и твердой.

Мягкие припои обеспечивают небольшую механическую прочность (30-60 МПа) и имеют низкую температуру плавления (до 450°С). Они применяются тогда, когда соединение работает при небольшой нагрузке, а требуется лишь герметичность или плотность места спая.

Твердые припои имеют высокую температуру плавления (более 550°С) и обеспечивают не только герметичность соединения, но и достаточно высокую их прочность (до 500 МПа).

Из всего многообразия припоев в ремонтном производстве наибольшее применение получили мягкие оловянно-свинцовистые и твердые медно-цинковые припои и латунь. Первые состоят из олова и свинца с небольшим количеством сурьмы, вторые - из меди и цинка. Обозначаются они буквами соответственно ПОС или ПМЦ и числом, указывающим среднее содержание олова или меди в процентах. Например, ПОС-30 - припой оловянно-свинцовистый с содержанием олова 30%, а остальное - свинец; ПМЦ-48 - припой медно-цинковый с содержанием меди 48%, остальное - цинк.

Флюсы служат для защиты мест паяния и припоя от окисления и удаления оксидных пленок, а также для улучшения растекания (смачиваемости) припоя и заполнения им зазоров в соединении. При пайке оловянно-свинцовистыми припоями в качестве флюса чаще всего используют водные растворы хлористого цинка (ZnCl2), нашатыря (NH4Cl) и их смесей, а также канифоль, а при пайке медно-цинковыми припоями - буру или ее смесь с борной кислотой (Н2ВО2), борным ангидридом (В2О3) и др. Надо помнить, что остатки флюсов на основе хлористого цинка, нашатыря, борной кислоты и других кислотных флюсов вызывают коррозию металлов. Поэтому после паяния спай необходимо тщательно промыть водой.

Последовательность паяния мягкими припоями такова. Места деталей, подлежащие паянию, очищают и подгоняют друг к другу напильником. Зазор между соединяемыми деталями в большинстве случаев равен 0,05-0,15 мм. Подготовленные поверхности деталей покрывают флюсом. Затем зачищают напильником клин паяльника, нагревают его до 300-400°С и опускают во флюс. После этого набирают им несколько капель припоя и медленно передвигают его вдоль шва, подогревая детали и покрывая их тонким слоем припоя.

Затем наносят и разравнивают окончательный слой припоя. Припой можно также укладывать кусочками в шов заранее. Готовый шов зачищают, промывают и насухо вытирают. При паянии твердых припоев подготовленное место спая покрывают флюсом и накладывают на него припой, смешанный с бурой, а затем разогревают детали паяльной лампой или газовой горелкой до плавления припоя. Детали устанавливают так, чтобы расплавленный припой затекал в шов.

Наиболее распространенными дефектами паяния являются несоединение припоя с металлом, шов прерывистый или пористый. Причинами этих дефектов могут быть плохая зачистка и очистка детали от жира и влаги, недостаточный прогрев детали, недостаток или отсутствие флюса в месте дефекта и др.

Особенности обработки восстанавливаемых деталей

Механическая обработка применяется в качестве подготовительной и окончательной операции при восстановлении деталей различными способами. Она является основной при восстановлений деталей способами ремонтных размеров и постановкой ДРД. От качества выполнения механической обработки зависит и качество восстановленных деталей, а следовательно, и отремонтированного оборудования.

При ремонте машин и оборудования встречаются практически все виды механической обработки, применяемые в машиностроении. Однако предварительная обработка изношенных деталей и окончательная обработка после их наращивания имеют свои особенности:

трудности с выбором технологических баз, так как часто после эксплуатации деталей они изношены, повреждены либо вообще отсутствуют (заводская технологическая база отрезана);

ограниченные и неравномерные по толщине припуски на обработку;

поверхностный слой металла детали после ее эксплуатации приобретает совершенно другие свойства по сравнению с исходным состоянием (вторичные структуры и т.д.);

специфические свойства и плохая обрабатываемость различных покрытий (после наплавки, гальванопокрытий и т.д.), применяемых для наращивания изношенных поверхностей.

Выбор и восстановление технологических баз. Технологической базой называют поверхность (линию, точку), служащую для установки детали на станке и ориентирующую ее относительно режущего инструмента. Технологические базы разделяют на основные и вспомогательные: основная - поверхность, которая предназначена для ориентации детали не только на станке, но и в сборочной единице или машине, например, отверстие зубчатого колеса используют для ориентации его при сборке относительно других деталей; вспомогательная технологическая база используется только при установке детали на станке при обработке (центровые гнезда валов и др.).

Применяют следующие виды базирующих поверхностей:

при точении и круглом шлифовании - два центровых гнезда, цилиндрическая поверхность и центровое гнездо, цилиндрическая поверхность и торец;

при фрезеровании, сверлении и плоском шлифовании - две перпендикулярные поверхности и точка в третьей перпендикулярной плоскости, плоскость и два отверстия, три или четыре центровых гнезда, цилиндрические и конические поверхности для зажима детали в призмах;

при бесцентровом шлифовании и развертывании самоустанавливающейся разверткой базами служат обрабатываемые поверхности деталей.

Выбирая технологические базы, следует руководствоваться следующими положениями:

если основные технологические базы изнашиваются при эксплуатации, то используют вспомогательные базы (центровые гнезда и т.д.). Если и вспомогательные базы повреждены, то их проверяют и поправляют;

если у детали нет вспомогательных баз, а основные базы изношены, то в качестве технологической базы выбирают наименее изношенную основную базу, обрабатывают ее, а затем обрабатывают остальные поверхности относительно исправленной основной базы;

иногда обрабатываемую деталь более точно можно установить на станок вместе с соединяемой;

в случае невозможности использования баз, применяемых при изготовлении деталей, следует создавать новую базу, выбирая в качестве нее обработанную поверхность, которая связана с обрабатываемой поверхностью прямым, возможно, более точным размером;

нужно стремиться вести обработку (предварительную, нанесение покрытия и заключительную) при использовании одних и тех же технологических баз (принцип единства баз).

Выбранные базы должны гарантировать надежное крепление, минимальные деформации и требуемую точность детали.

Учитывая эти особенности обработки восстанавливаемых деталей, очень важно определить вид обработки (точение, шлифование и др.), выбрать инструмент и режимы обработки. Как правило, покрытия твердостью до HRC 40-45 обрабатывают точением, более твердые - шлифованием. При этом учитывают значение припуска. Детали обрабатывают с применением охлаждающей жидкости (эмуль-сол - 5-8, кальцинированная сода - 0,2%, остальное - вода).

Обработка наплавленных поверхностей. Трудности при обработке наплавленных поверхностей связаны с геометрией поверхности (волнистость, макронеровности до 1-1,5 мм и т.д.), неравномерной твердостью поверхности (при вибродуговой наплавке с охлаждением разброс твердости достигает 50%), наличием раковин, неметаллических включений и др. Предварительная обработка наплавленных деталей выполняется, как правило, резцами с пластинками из сплава Т30К4, Т15К6 или Т5К10. Резец затачивают с отрицательным передним углом g = 8-10°, положительным задним углом a = 10-15°, главным углом в плане j = 45-65°. Глубина резания 2-3 мм, подача 0,1-0,4 мм/об, скорость резания 90-120 м/мин. При этом стойкость резцов превышает 30 мин. Перспективно применение резцов из сверхтвердых материалов (эльбор, киборит и др.). Это позволяет в несколько раз увеличить производительность обработки и стойкость резца, а также обрабатывать покрытая твердостью выше HRC 40.

Чистовую обработку наплавленных поверхностей выполняют шлифованием. В качестве абразивного материала используют, как правило, электрокорунд нормальный (Э), электрокорунд белый (ЭБ) и монокорунд (М) на болелитовой или вулканитовой связке твердостью СМ2-С1. Зернистость 24-40, скорость круга 35 м/с, скорость детали 10-12 м/мин.

Обработка деталей с газотермическими покрытиями. Своеобразие структуры напыленных покрытий, сформированных из отдельных частиц, обладающих пониженными сцепляемостью и теплопроводностью и содержащих включения оксидов и нитридов, требует особого подхода к выбору вида инструмента и режимов обработки.

При токарной обработке таких покрытий обычно используют резцы, оснащенные пластинками из твердых сплавов ВК2, ВК6, ВКЗМ, Т15К6 и др. Покрытия из самофлюсующихся сплавов хорошо обрабатываются резцами из Гексанита-Р и Эльбора-Р. Целесообразные режимы резания: скорость 15-45 м/мин, подача 0,1-0,15 мм/об при черновой и 0,05-0,08 мм/об при чистовой обработке.

Шлифование напыленных покрытий выполняют кругами алмазными, из карбида кремния, реже - корундовыми, на балелитовой или керамической связке. Окружная скорость круга 25-35 м/с, скорость детали 12-36 м/мин, поперечная подача до 12 мкм за проход, продольная подача не более 2 мм/об. Для шлифования покрытий из самофлюсующихся сплавов после оплавления используют круги из карбида кремния зеленого (КЗ) зернистостью М25-М40 и твердостью CM 1-СТ1.

Обработка гальванических покрытий. При ремонте машин и оборудования чаще всего применяют железнение (осталивание). Механическая обработка железных покрытий представляет определенные трудности, обусловленные их специфическими свойствами: с одной стороны, это практически чистое железо, с другой - высокая твердость, достигающая 5000-7000 МПа. Поэтому при точении таких покрытий резец интенсивно изнашивается, а при шлифовании возможно «засаливание» круга.

Обработку твердых железных покрытий выполняют, как правило, шлифованием. При этом используют чаще всего круги марок 33А40СМ2К, 24А25СМ2К. Поперечная подача до 0,012 мм.

Обработку железных покрытий (осталенных деталей) точением выполняют резцами с пластинами из твердых сплавов Т30К4, ЦМ332, Эльбора-Р или Гексанита-Р. Точение резцами Т30К4 выполняют при режиме: V = 50 м/мин, S = 0,12 мм/об, t = 0,2 мм. Геометрия резца: a = 10°, g = 0°, j = 60°, j1 = 30° и l = +5°.

Хромированные детали шлифуют кругами из электрокорунда на керамической связке зернистостью 40-50 и твердостью С1-С2. Скорость круга 30-40 м/с, детали - 15-20 м/мин.

В последние годы при обработке восстанавливаемых деталей все более широко применяют алмазный инструмент (алмазное шлифование, хонингование, притирка, полирование и т.д.), в результате чего значительно увеличиваются производительность процесса и ресурс деталей, снижается себестоимость их восстановления. В частности, при шлифовании используют круги марки АСП25К6-50. Разработаны и применяются также электрохимические способы обработки (анодно-механическая обработка, электрохимическое шлифование и др.). Они особенно эффективны при обработке твердых покрытий.

Оборудование для сварки, аргонно-дуговой сварки, газопламенного напыления и воздушно-дуговой резки, пайки, напыления, нагрева, электроды, сварочные материалы, проволока, сварочные флюсы представлены в табл. 4.20-4.90.

4.20. Выпрямители сварочные многопостовые

Марка

Номинальный сварочный ток выпрямителя/поста, А

Потребляемая мощность при

ПН=100%, кВ×А

Число постов/ коэффициент одновременной работы постов

Габаритные размеры, мм

Масса, кг

ВДМ-6302

630/315

45

4/0,5

700x750x900

280

ВДМ-1201

1250/315

99

8/0,5

660x1000x830

380

ВДМ-8001

800/315

-

4/0,75

610x614x558

212

ВДМ-6303

630/315

60

4/0,5

755x605x950

270

ВДМ-1202С

1250/315

100

8/0,5

1050x620x800

350

«Дуга-408»

500/250

36,5

2

415x300x620

70

4.21. Универсальные сварочные выпрямители инверторного типа

Показатели

«Малыш»

«Классик-160»

«Классик-160 HF»

«Пайп-200»

«Магнум-250HF»

1

2

3

4

5

6

Пределы регулирования сварочного тока, А

3-160

3-160

3-160

5-200

3-250

ПВ при I max, %:











при 25 °С

40

70

-

при 40°С

-

40

60

Сварочный ток при ПВ=100%, А

100

95

160

170

Напряжение, В:









холостого тока

60

110

85

105

питающей сети

220

220

220

380

Частота питающей сети, Гц

50

50

50

50 (трехфазный)

Потребляемый из сети ток, А:











максимальный

22

27

28

10,5

15

при ПВ=100%, А

16

16

16

6,5

9

Потребляемая мощность, кВА:











при I max

3,9

6,2

7

9,8

при ПВ=100%

3,5

3,7

4,3

6

Масса, кг

3,7

12

16,4

20,3

24,6

4.22. Техническая характеристика выпрямителей для многопостовой сварки

Показатели

ВКСМ-100-1-1

ВДМ-1001

ВДМ-1601

ВМГ-5000

ВДУМ-401

Напряжение, В:











рабочее

60

60

60

60

45

холостого хода

70

70

70

60

100

Номинальная потребляемая мощность, кВ×А

74

118

317

89

Номинальный сварочный ток, А

1000

1600

5000

400

Номинальный режим работы ПВ, %

Продолжительный

60

КПД, %

90

90

90

92

75

Габаритные размеры,

мм

825х803х1300

1100х700х900

1050х820х1500

1500х1150х1685

1350х850х1250

Масса, кг

450

420

650

2490

820

4.23. Сварочные выпрямители для ручной дуговой сварки

Марка

Номинальный сварочный ток, А (ПН, %)

Диапазон регулирования сварочного тока, А

Потребляемая мощность, кВ×А

Габаритные размеры, мм

Масса, кг

Напряжение питающей сети 220 В, 50 Гц

ВД-1210

125 (20)

75-125

9

180x490x330

27

«Дуга-318МА»

120(100)

30-160

4,7

400x200x360

25

«Дуга-318М1»

220(100)

50-300

10

400x300x360

50

ВД-131

180(20)

АС 38-180

10,5

330x360x930

60

ВД-201

200 (60)

30-200

38

730x550x890

114

Напряжение питающей сети 380 В, 50 Гц

ВД-2010

200 (40)

65-200

15

450x450x920

70

ВД-306Э

315(60)

45-315

24

795x745x785

150

ВД-306

315 (60)

45-315

24

620x760x750

150

ВД-306Б

315(60)

125-315

46

785x765x600

150

ВД/ТДМВ-300

300 (60)

70-325

14

375x390x822

90

ВД-306С

315(60)

80-320

22

760x420x950

140

ВД-306М

315(15)

45-315

30

360x360x1250

100

ВД-306Д

315(60)

5-315

18

550x400x600

140

ВД-506Д

500 (60)

35-500

30

615x400x670

160

«Дуга-318М1»

300 (60)

50-300

8,3

300x360x415

50

«Дуга-318МГ» (профессионал)

300 (60)

50-300

9

400x300x360

53

«Дуга-338»

375 (60)

80-375

16

280x550x570

90

ВД-316

315(40)

50-325

23

730x550x890

130

4.24. Выпрямители сварочные универсальные и специализированные

Марка

Номинальный сварочный ток, А (ПН, %)

Диапазон регулирования сварочного тока, А

Потребляемая мощность, кВ×А

Габаритные размеры, мм

Масса, кг

ВДУ-251

250 (60)

40-315

12,1

490x710x940

150

ВДУ-3010

315(60)

40-315

22

545x935x940

195

ВДУ-505

500 (60)

50-500

40

700x760x900

300

ВДУ-1202

1250(100)

250-1250

120

685x1080x885

540

ВДУ-506

500 (60)

50-500

40

620x830x1080

290

ВС-300Б

350 (60)

50-350

17

850x450x750

120

ВДГ-303

315(60)

40-325

21

605x735x750

200

ВДГ-304

350(80)

50-350

21

830x400x710

ПО

ВДГ-401

400(60)

80-500

22

735x605x950

270

ВДУ-506С

500 (60)

50-500

34

750x650x1150

270

ВДУ-601

630 (40)

50-630

45

735x605x950

250

4.25. Техническая характеристика выпрямителей

Показатели

ВДУ-303

ВДУ-403

ВДУ-503

ВД-171

ВД-203

ВД-303

Сварочный ток, А

30-300

30-400

30-500

60-170

60-250

60-350

Максимальный диаметр электрода, мм

5

6

4

5

6

Мощность, кВт

18,5

24

30

6

10

18

Габаритные размеры, мм

470x180х430

800x320x795

400х180х300

565х180х390

690х370х680

Масса, кг

42

95

99

19

28

48

4.26. Техническая характеристика сварочных преобразователей

Показатели

ПСО-300-2

ПСО-315М

ПД-501

ПД-305

ПСГ-500-1

Тип генератора

ГСО-300-2

ГСО-300М

ГСО-500

ГД-311

ГСГ-500-1

Напряжение, В:











холостого хода

90

90

90

85

40

номинальное

30

32

40

32

40(16-40)

Номинальный сварочный ток, А





500

315

500

Диапазон регулирования сварочного тока, А

115-315

100-315

125-500

40-350

60-500

Внешняя характеристика

Крутопадающая

Жесткая

Электродвигатель:











тип

АВ2-61-48

АВ2-61-4В

АВ2-71-2В

АВ2-51-2В

АВ2-71-2С

мощность, кВт

16

17

30

10,4

31

Габаритные размеры, мм

1070х620х1030

1225х485х780

1057х650х1085

1300х580x845

1050х560х1015

Масса, кг

435

393

570

310

460

4.27. Сварочные трансформаторы малогабаритные для ручной дуговой сварки штучными электродами

Марка

Номинальный сварочный ток, А (ПН, %)

Диапазон регулирования сварочного тока, А

Потребляемая мощность, кВ×А

Габаритные размеры, мм

Масса, кг

1

2

3

4

5

6

Напряжение питающей сети 220 В

ТСБ-103

100(20)

65-100

8

320x180x320

21

ТСБ-201

200 (20)

80-200

11

470x200x300

35

ТД-1210

125 (20)

75-125

9

180x425x330

20

ТС-151/152

150(20)

40-150

12

290x470x400

40

ТДМ-163

160(20)

50-150

7

355x190x220

15

ТДВ-171

170(20)

80-200

5

310x235x430

19

ТДМ-168

160(2)

50-175

5,3

198x325x380

31

ТДМ-209

200 (40)

18-200

10

386x225x415

40

ТДМ-301

300 (40)

90-320

19

470x350x350

65

ТДМ-121

125(15)

50-125

7,5

185x270x430

25

ТДМ-180

180 (20)

45-180

13,5

360x360x950

55

ТСБ-145

145 (20)

60-145

1,8

320x220x340

20

Напряжение питающей сети 380 В, 50 Гц

ТДМ-2510

250 (60)

50-250

15

460x520x920

100

ТДМ-401Э

400 (60)

70-460

28

585x555x850

140

ТДМ-300

320 (60)

80-320

18

375x390x590

70

ТДМ-504

500 (40)

90-500

35

520x590x810

180

ТДМ-301

300 (40)

90-320

19

470x350x350

75

ТДМ-401

400 (60)

70-460

17,3

585x760x850

155

ТДМ-402

400 (60)

70-460

26,6

555x505x848

150

ТДМ-403

400 (60)

80-420

30,4

650x550x750

150

ТДМ-411

400(10)

50-400

38

360x360x1130

80

ТДМ-505

500 (60)

80-500

40

650x550x950

175

4.28. Техническая характеристика трансформаторов

Показатели

ТДМ-163

ТДМ-163М

ДТМ-300

Сварочный ток, А

50-160

50-180

60-300

Напряжение сети, В

220

380

Мощность, кВт

7

8

18

Диаметр электрода, мм





2-6

Габаритные размеры, мм

355x180x220

400x180x300

430x250x520

Масса, кг

15

19

25

4.29. Техническая характеристика трансформаторов для ручной сварки и наплавки

Показатели

ТД-300

ТД-500

СТШ-500

СГШ-500-80

ТДМ-503У2

Напряжение, В:











номинальное рабочее

30

40

30

50

40

холостого хода

61 и 79

59 и 73

60

80

65 и 75

Номинальная потребляемая мощность, кВ×А

19,4

32

33

44,5

23,8

Номинальный сварочный ток, А

300

500

500

500

500

Диапазон регулирования сварочного тока, А

60-400

100-550

145-650

60-800

90-560

КПД, %

86

87

-

-

-

4.30. Техническая характеристика трансформаторов для механизированной сварки и наплавки

Показатели

ТДФ-1001

ТДФ-1002

ТДФ-1601

Напряжение, В:







первичное

220 или 380

380

номинальное рабочее

44

56

60

холостого хода

68-71

112

96-105

Номинальная потребляемая мощность, кВ×А

82

130

182

Номинальный сварочный ток, А

1000

1600

Диапазон регулирования сварочного тока, А

400-1200

300-1200

600-1800

Габаритные размеры, мм

1200x880x1200

925x1660x700

1200x830x1200

Масса, кг

720

500

1000

4.31. Трансформатор сварочный специализированный

Марка

Номинальный сварочный ток, А (ПН, %)

Диапазон регулирования сварочного тока, А

Потребляемая мощность, кВ×А

Габаритные размеры, мм

Масса, кг

ТДФЖ-1002

1000 (100)

300-1200

67

1430x760x1220

540

4.32. Техническая характеристика многоцелевых источников питания

Показатели

СПЗ-135

220-УЗ

МА-150

Напряжение, В:





питающей сети

220

220

220

холостого хода

60-100

40

Диапазон регулирования сварочного тока, А

45-135

30-150

Габаритные размеры, мм

370x330x940

525x270x320

Масса, кг

44

28

4.33. Установки для дуговой наплавки

Установка

Проволока

Защитная среда

Наплавляемые поверхности

1

2

3

4

УД-209

Самозащитная порошковая

-

Наружные цилиндрические



Сплошного сечения

Углекислый газ



УД-510

Сплошного сечения, самозащитная порошковая

Флюс

Опорных и направляющих катков

УД-602-02 «Ремдеталь»

Порошковая



Цилиндрические, конические и шлицевые

УД-609-03 «Ремдеталь»

Сплошного сечения

-«-

Цилиндрические и конические

УД-609-04 «Ремдеталь»

-«-

Углекислый газ

Плоские

УД-609-05 «Ремдеталь»

-«-

Природный газ и кислород

Цилиндрические

УД-609-06 «Ремдеталь»

-«-

Углекислый газ

-«-

УД-609-07 «Ремдеталь»

Порошковая

-«-

-«-

01.06-081 «Ремдеталь»

Сплошного сечения

Углекислый газ, флюс

Цилиндрические и шлицевые (зубчатые) валов

01.06-152 «Ремдеталь»

-«-

То же

Наружные шлицевые, резьбовые и гладкие цилиндрические

У-653М

Сплошного сечения, самозащитная порошковая

Открытой дугой

Наружные и внутренние (цилиндрические), конические и плоские

4.34. Техническая характеристика установок для дуговой наплавки гладких и шлицевых валов

Показатели

01.06-081 «Ремдеталь»

01.06-152 «Ремдеталь»

Размеры восстанавливаемого вала, мм:





диаметр

16-65           65-220

16-65      65-220    220-250

длина

3000              1000

3000        1600        1000

Потребляемая мощность кВ×А



20

Скорость продольного движения каретки, м/ч

0,2-96

0,21-130

Габаритные размеры, мм

2800x960x1725

2700x960x1700

Масса, кг

950

700

4.35. Техническая характеристика установок для дуговой наплавки

Показатели

УД-209

УД-609.07

У-653М

Размеры наплавляемых деталей, мм:







диаметр

25-360

400

50-800

длина

100-800

1500

1300

Скорость подачи электродной проволоки, м/ч

100-350

180

50-500

Сварочный ток, А

500

180-210

1000

Габаритные размеры, мм

1680x1350x1750

1420x760x1600

2720x1500x2650

Масса, кг

650

600

1840

4.36. Автономные сварочные установки (сварочные агрегаты стационарные и передвижные)

Марка

Двигатель

Номинальный ток, А

Расход топлива, кг/ч

Габаритные размеры, мм

Масса, кг

АДД-4001

Д-144

400

5

2240x1000x1300

820

АДД-4002

Д-144

400

5

3400x2010x2200

1260*

АДД-4003

Д-144

400

5

3400x2010x2200

1370**

АДД-4004

Д-144

400

5

1870x950x1200

850

*Масса агрегата с шасси.

**Наличие системы электропитания.

4.37. Установки дуговой сварки неплавящимся электродом в среде инертных газов

Марка

Номинальный сварочный ток, А (ПВ, %)

Режим работы/ диапазон регулирования сварочного тока, А

Потребляемая мощность, кВ×А

Габаритные размеры установки (возбудителя), мм

Масса установки возбудителя, кг

1

2

3

4

5

6



Напряжение питающей сети 220 В, 50 Гц



УДГ-82

80 (20)

DC/8-80

7

500x292x394 (463x292x210)

50(10)

УДГ-121

125 (20)

АС/20-125

10

500x292x394 (463x292x210)

50(10)

УДГУ-122

125 (20)

DC/20-125, АС/20-125

10

490x292x394 (463x292x210)

52(10)

УДГ-161

150(35)

DC/5-150

8

360x360x930

60

УДГ-180

170(20)

АС/40-170

13,5

360x380x960

60

Напряжение питающей сети 380 В, 50 Гц

УДГУ-302

315(60)

DC/10-315, АС/10-315

25

800x700x900

250

УДГ-501-1

500 (60)

АС/40-500

40

700x685x885

300

УДГ-251-1

250 (35)

DC / 5-250, АС / 5-275

21

370x800x730

120

УДГ-350

315 (60)

DC/12-315

7,5

650x335x450

50

УДГУ-351 AC/DC

315(60)

DC/10-350, АС/10-350

25

650x450x1000

160

УДГУ-351 AC

315(60)

АС/10-350

25

650x450x1000

110

УДГУ-501

500 (60)

АС / 25-525

35

650x450x1000

140

ТИР-315

315(100)

DC/20-315, АС/20-315

25

1220x730x980

510

ТИР-300 ДМ

300(100)

DC/10-300, АС/10-300

18

1230x620x1000

500

4.38. Техническая характеристика сварочных установок

Показатели

УДГ-501-1УХЛ4

УДГ-201УХЛ4

УДГУ-301УХЛ4

Сварочный ток, А:







номинальный

500

200

315

диапазон регулирования

40-500

12-200

15-315

Расход защитного газа, л/мин

5-15

2-10

5-10

Габаритные размеры, мм

1000x630x1220

570x400x600

800x700x900 (силовой блок),

520x400x350 (блок установки)

Масса, кг

420

50

350

4.39. Техническая характеристика сварочных агрегатов с дизельным двигателем

Показатели

АСД-300М

АДЦ-303

АДЦ-304

АДЦ-305

АДД-309

АДД-502

АСДП-500Г

Генератор

ГСО-300

ГСО-300-12

ГД-307

ГД-310

-

ГСМ-500

Напряжение, В:













холостого хода

90

90

90

90

90

90

80

номинальное

32

30

32

32

32

40

Номинальный сварочный ток, А

315

250

315

500

Диапазон регулирования сварочного тока, А

100-315

100-300

100-350

100-300

100-500

120-500

Двигатель Частота

4ч-8,5/11

Д-37М

2ч-8,5/11

Д-37Е-СЗ

Д-37Е

ЯМЗ-М201Г

вращения, мин-1

1500

1600

1800

1600

1800

1500

Габаритные размеры, мм

1915х895х1400

1915х895х1250

1820х980х1430

1915х895х1140

1970х875х1140

2660х1200х1270

8350х2350х2785

Масса, кг

920

900

850

900

850

3000

4450

4.40. Техническая характеристика сварных аппаратов

Показатели

«Фора-60»

«Фора-120»

«Фора-160Б»

«Фора-160ПР»

Напряжение холостого хода, В

50

50

50

90

Сварочный ток, А

30-60

30-120

30-160

Совокупное значение параметров сварочных свойств (по пятибалльной системе ГОСТ 25616-83), баллы

4,5

4,5

Время непрерывной сварки (ПА), %

100

60

60

60

Выходная характеристика

Падающая

Падающая и жесткая

Электропитание (однофазная сеть)

187-242 В, 50-60 Гц

Конструктивное исполнение



Моноблок

Диаметр электрода, мм

1,6-2

1,6-3



1,6-4

Толщина свариваемого металла, мм

0,4-3

0,4-6

0,4-10

Габаритные размеры, мм

298x120x226

298x240x226

410x180x290

Масса, кг

5,2

11



10

Гарантийный срок эксплуатации, месяцы

12

12

4.41. Техническая характеристика сварочных полуавтоматов

Показатели

МИГ-171

МИГ-171А

МИГ-191

МИГ-191А

Сварочный ток, А

30-170

30-190

Диаметр сварочной





проволоки, мм

0,6-1

0,8-1,2

Мощность, кВт

6

8

Габаритные размеры, мм

480x240x520

610x240x630

Масса, кг

31

33

35,7

38

4.42. Полуавтоматы в среде защитных газов плавящимся электродом

Марка

Диапазон регулирования сварочного тока, А (ПВ, %)

Диаметр проволоки сплошной (порошковой), мм

Габаритные размеры подающего механизма/ источника, мм

Масса падающего механизма/ источника, кг

1

2

3

4

5

Напряжение питающей сети 220 В, 50 Гц

ПДГ-164-2 с ВДГ-164

40-160(32)

0,8-1,2

160x525x300/300x525x400

10/50

ПДГ-165-1

40-160(60)

0,8-1,2

545x285x532

60 однокорпусный

ПДГ-171

30-170(25)

0,6-1,2

400x250x525

35 однокорпусный

ПДГ-191

30-210(25)

06-1,2

520x250x635

45 однокорпусный

ПДГ-101

35-110(35)

0,6-1,2

470x210x400

35 однокорпусный

ПДГ-125

40-120(20)

0,8-1

625x275x600

50 однокорпусный

Напряжение питающей сети 380 В

ПДГ-2010

30-200 (60)

0,8-1,2

720x285x700

90 однокорпусный

ПДГ-2510

35-315(32)

0,8-1,4 (1,2-1,4)

470x910x810

168 однокорпусный

ПДГ-252 с ВДУ-251

40-315(32)

0,8-1,4 (1,2-1,4)

230x590x420/ 490x710x90

16 (МПЗ-2А)/ 150

ПДГ-3010 с ВДУ-3010

40-315(60)

0,8-1,6

230x590x420/ 545x935x940

16 (МПЗ-2А)/ 195

ПДГ-525-2 с ВДУ-505

60-500 (60)

1,2-2

340x440x220/ 700x760x900

13(МПО-2, МПО-3)/300

ПДГ-525Ч с ВДУ-505

60-500 (60)

0,8-2 (1,2-2)

230x650x440/ 700x760x900

16(МПЗ-4А)/ 300

ПДГ-151

30-150(35)

0,6-1,2

1050x450x750

90

ПДГ-251

60-315(35)

0,8-1,4

830x400x730

120

ПДГ-312-4С ВДГ-303-3

40-325 (60)

0,8-1,4

290x390x310/ 800x560x850

12/150

А-547 с ВС-300Б

30-350(60)

0,8-1,4

355x235x130/ 850x450x750

6/120

ПДГ-321 с ВС-300Б

40-350 (60)

0,8-1,4

450x300x150, 250x120x120/ 850x450x750

5+3,5 (блок управления)/ 120

ПДГ-322 с ВДГ-304

50-350 (80)

0,8-1,4

420x250x400/ 830x400x710

12/120

ПДГ-401 с ВДГ-401

80-500 (60)

12-1,6

290x390x310/ 750x605x950

13/270

ПДГО-508С СВДУ-506С

60-500(60)

1,2-2 (1,2-2,8)

500x300x350/ 750x650x1150

14,5/270

ПДГО-510 СВДУ-506С

60-500 (60)

1,2-2 (1,6-3,2)

550x270x400/ 750x650x1150

15/270

ПДГ-601 с ВДУ-601

50-630 (60)

1,2-2,2

290x390x310/ 750x605x950

14/270

ПДГ-508М с ВДУ-506

60-500 (60)

1,2-2

445x363x403/ 620x830x1080

23/270

ПДГО-501 с ВДГ-506

60-500(100)

1,2-3,2

170x320x240/ 730x550x870

50/230

4.43. Техническая характеристика сварочных полуавтоматов

Показатели

МИГ-203

МИГ-303

МИГ-303М

МИГ-403

МИГ-503

Сварочный ток, А

30-210

30-320

30-400

30-500

Диаметр электродной проволоки, мм



0,8-1,2

0,8-3,2

Мощность, кВт

8

18

18,5

24

30

Габаритные размеры, мм

520х250х635

520х280х760

600x180х430

800х320x795

600x180х430

Масса, кг

49

60

50+11

95+11

99+11

4.44. Техническая характеристика сварочных полуавтоматов

Показатели

ПДГ-515УЗ

ПДГ-312УЗ

ПДГ-508УЗ

«Дуга-500»

«Импульс-200»

«Импульс-300м»

«Импульс-500»

Напряжение питающей сети, В

380

380

380

380

380

380

380

Номинальный сварочный ток, А

500

315

500

315

500

Электродная проволока:













диаметр, мм

1,2-2

1-1,4

1,2-2

1,6-3

0,8-2

0,8-3

скорость подачи, м/ч

75-960

108-932

100-1000

100-1000

100-1000

120-1200

Габаритные размеры, мм:













выпрямителя

620х820x1100

735х605х950

800х700х920

-

633х570х897

800х600х1000

850х700х850

механизма подачи

438х340х220

438х220х340

445х316х370

500х360х190





Масса, кг:













выпрямителя

330

230

300

-

111

230

303

механизма подачи

13

12,5

25

15





4.45. Техническая характеристика сварочных автоматов

Показатели

А-140УХЛ4

А-1416УХЛ4

Напряжение питающей сети, В

380

Номинальный сварочный ток, А

1000

Число электродов

1

Электродная проволока:



диаметр, мм

2-5

скорость подачи, м/ч

17-553

47-509

Перемещение сварочной головки, мм:





вертикальный ход

500

250

поперечный

±70

±75

Скорость перемещения, м/мин

0,5

0,49

Вместимость флюсобункера, дм3

40

25

Габаритные размеры, мм:





автомата

1010x890x1725

815x900x1860

выпрямителя

800x700x920

1400x850x1250

Масса, кг:





автомата

215

325

выпрямителя

300

730

4.46. Автоматы для дуговой сварки в среде защитных газов и под флюсом (самоходные и подвесные)

Марка

Тип

Защитная среда

Диаметр проволоки, мм (число электродов)

Габаритные размеры установки (источника), мм

Масса установки (источника), кг

АДГ-515

Т

Газовая

1,2-3(1)

800x450x600

56 (300)

с ВДУ-505







(790x700x900)



АДФ-1202

Т

Флюс

2-6(1)

1100x450x770

78 (540)

с ВДУ-1202







(1080x700x900)



АДФ-1002

Т

-«-

3-5(1)

850x370x730

47 (540)

сТДФЖ-1001







(1430x760x1220)



А-1416

г

-«-

2-5 (1)

960x860x1860,

295,

с ВДУ-506/







620x830x1080

310(540)

ВДУ-1202







(685x1000x885)



А-1412

г

-«-

2-5 (2)

1388x800x1820

350(840)

с ТДФЖ-2002







(1430x760x1220)



А-1406

г

-«-

2-5(1)

1010x890x1725

445 (300)

с ВДУ-505







(700x760x900)



4.47. Горелки для аргонно-дуговой сварки

Изделие

Толщина свариваемого металла, мм

Давление, МПа

Габаритные размеры (без кабель-шлангового пакета), мм

Масса, кг

защитного газа

охлаждающей воды

ГДС-80

1,5 (по алюминию)

0,003

-

212x23x125

0,18

ГДС-160

3 (по алюминию)

0,003

-

200x133x22

0,6 (без кабель-шлангового пакета)

ГДС-

500

12

0,003

0,15

200x140x120

0,64 (без кабель-шлангового пакета)

4.48. Техническая характеристика плазмотронов для сварки

Плазмотрон

Максимальный сварочный ток и полярность, А

Толщина свариваемого металла, мм

Максимальный расход, л/мин

Масса, кг

прямой

обратной



газов (суммарный)

охлаждающей воды

ПРС-0201

60             20

0,05-1,5

6,6

2,0

0,1

ПРС-0401

100           40

0,1-2,5

6,6

2,0

0,3

ПРС-0301

315

0,5

17

4,0

1,0

ПМС-501

500

-

-

-

-

ПМС-804

800

6-12

-

-

-

Многодуговой

600          400

1-60

45

8,4

3,0

4.49. Оборудование для восстановления деталей наваркой материала

Установка

Назначение

Привариваемый материал

Производительность

Размеры восстанавливаемой детали, мм

Толщина привариваемого материала, мм

Габаритные размеры, мм

диаметр

длина

1

2

3

4

5

6

7

8

01.11.022 «Ремдеталь»

Восстановление крупногабаритных деталей массой до 200 кг

Стальная спеченная лента, проволока

До 100 см2 в минуту

Внутренний 50-200, наружный 15-350

До 80-2000 мм, больше 80-1500 мм

0,1-1

3500x1200x1500

011-1.10 «Ремдеталь»

Восстановление стаканов подшипников

Стальная лента

До 60 см2 в минуту

Внутренний 60-180, наружный 100-250

100

0,2-1

1970x886x1280

01.08.005 «Ремдеталь»

Восстановление клапанных гнезд головок блоков цилиндров двигателей А-01, А-41.Д-240, СМД-14.Д-50, ЯМЗ-238

Порошковые материалы

2 головки в час

38-70

-

-

2230x1800x1250

01.08.025 «Ремдеталь»

Восстановление рабочих фасок тарелок клапанов двигателей Д-48, Д-50.Д-108, Д-240, СМД-14, ЯМЗ-238НБ, ЗМЗ-53

Порошковые твердые сплавы

26-55 клапанов в час

35-60

0,2-1,5



1200x845x1580

01.01-095 «Ремдеталь»

Восстановление шестерен гидронасосов всех модификаций

Порошковые материалы

60-80 зубьев шестерен в час

-

-

-

1600x600x2300

01.12.280 «Ремдеталь»

Восстановление коренных подшипников блоков цилиндров двигателей А-41,А-01, ЯМЗ-238НБ

Металлический порошок

40 см2 в минуту

100-130

-

-

1500x1200x2000

01.01.187 «Ремдеталь»

Восстановление наружных цилиндрических поверхностей

Стальная лента, проволока, порошковые материалы

60 см2 в минуту

15-120

1000

Лентой 0,15-1, проволокой 0,8-2

3030x1160x1730

4.50. Машины для рельефной контактной сварки

Тип

Напряжение питания, В

Сварочный ток

Наибольший вторичный ток, кА

Вылет до центра контактных плит, мм

Максимальное усилие сжатия, даН

Число рельефов при сварке низкоуглеродистых сталей

1+1 мм

2+2 мм

4+4 мм

МР-4020

380

Переменный

40 (44*)

300

1870

4

3

1

МР-4501

380

-«-

45

240

1950

5

3

1

МР-6924

380

-«-

69 (75,9*)

300

3028

6

4

2

МР-8010

380

-«-

80

240

3100

8

5

2

МРН-24009**

3x380

Низкой частоты

240

300

5000

10

8

5

*Наибольший вторичный ток при полнофазном режиме.

** Для сварки ответственных соединений.

4.51. Машины контактной сварки

Тип

Напряжение питания, В

Наибольший вторичный ток, кА

Вылет, мм

Максимальное усилие, даН

Свариваемая толщина, мм

низкоуглеродистой стали

нержавеющей стали

алюминиевых сплавов

1

2

3

4

5

6

7

8

Машины с радиальным ходом верхнего электрода

МТР-1001*

380

14

200-400

250

0,5+0,5; 4+4

0,5+0,5

-

МТР-1601*

380

16

200-500

250

0,5+0,5; 4+4

0,5+0,5

-

МТР-1801

380

18

180-500 (900)

800

0,5+0,5; 5+5

0,5+0,5; 1+1

-

МТР-2403

380

24

280-530

900

0,5+0,5; 6+6

0,5+0,5; 1,5+1,5

0,8+0,8

Машины с прямолинейным ходом верхнего электрода

МТ-1229

380

12,5

500

440

0,5+0,5; 4+4

0,5+0,5

-

МТ-1928; МТ-1932

380

20

500

680

0,5+0,5; 5+5

0,5+0,5; 1,5+1,5

0,6+0,6

МТ-2024

380

22

500

1900

0,8+0,8; 5+5

0,5+0,5; 4+4

-

МТ-2103

380

21

1200

2350

0,8+0,8; 6+6

0,8+0,8; 4+4

0,5+0,5; 0,8+0,8

МТ-3001

380

30

500

1500

0,8+0,8; 7+7

1 + 1; 3+3

0,5+0,5; 1+1

МТ-4021

380

40

500

1900

0,5+0,5; 8+8

0,5+0,5; 5+5

0,3+0,3; 1,7+1,7

МТ-4224

380

42

500

3000

1+1; 10+10

2+2; 4+4

1+1; 2+2

*С пружинным приводом давления, остальные - с пневматическим приводом.

4.52. Техническая характеристика установок для электродугового напыления

Показатели

УД-609.01 «Ремдеталь»

УД-609.10 «Ремдеталь»

Назначение

Для нанесения покрытии на детали типа «вал»

Для нанесения покрытии на плоские детали

Производительность, кг/ч

До 10

18,8 (сталь), 12 (алюминий), 40 (цинк)

Рабочее напряжение, В

24-36

17-40

Ток, А

240-310

50-400

Частота вращения детали, мин-1

80

-

Диаметр применяемых проволок, мм

1,6-2

1,5-2 (сталь)

Сжатый воздух:





расход, м3/ч

120

До 150

рабочее давление, МПа

0,5-0,6

0,3-0,6

Максимальная толщина нажимного покрытия, мм

5



Максимальные размеры восстанавливаемых деталей, мм:





длина

2500

600

диаметр (ширина)

400

450

Занимаемая площадь, м2

9

6

Габаритные размеры, мм

2620x760x1600

1420x760x1600

Масса, кг

700

600

4.53. Техническая характеристика электрометаллизаторов

Показатели

ЭМ-12М

ЭМ-14*

ЭМ-14М

ЭМ-15

Тип

Стационарный Переносной

Стационарный

Производительность при распылении (ПР= 100%), кг/ч:









алюминия

До 14

До 8

До 12,5

До 25

цинка

До 45

До 30

До 32

До 65

стали

До 45

До 10



Диаметр распыляемой проволоки, мм

1,5-2,5

1,5-2

2-3

Скорость подачи проволоки, м/мин

3,8-14,2

1-12

2-12

1-14

Сжатый воздух:





наибольший расход, м3/ч

150

90

150

рабочее давление, МПа

0,5-0,6

0,5-0,6

Рабочий ток, А

До 500

До 320

До 400

До 800 (при ПР = 60%)

Напряжение, В:





дуги (рабочее)

17-35

17-40

17-44

17-35

питающей сети

380

380



Частота, Гц

50

50



Мощность:





дуги, кВт

До 16

До 14

До 16

До 25

электродвигателя привода, Вт

120



0

160

Габаритные размеры, мм

525х295х200

230х108х220

230x133x220

520х175х224

Масса, кг:









металлизатора

18,2 совмещенные

2,2

2,3

15

пульта управления

5,2



-

31,5

*Модель снята с производства.

4.54. Техническая характеристика комплектов оборудования КДМ-1, КДМ-2

Показатели

КДМ-1

КДМ-2

Производительность при распылении, кг/ч:





цинка

До 25

До 32

алюминия

До 7,5

До 12,5

стали

До 9

До 10

Диаметр распыляемой проволоки, мм

1,5-2

Скорость подачи проволоки, м/мин

1-12

2-12

Сжатый воздух:





наибольший расход, м3/ч

84

90

рабочее давление, МПа

0,5-0,6

Рабочий ток, А

До 315

400

Рабочее напряжение дуги, В

17-40

17-44

Напряжение питающей сети, В

380

Потребляемая мощность, кВт-ч

До 13

До 25

Габаритные размеры, мм

1045x875x1330

1330x710x1390

Масса, кг

326

470

Комплект поставки:





электрометаллизатор

ЭМ-14(1 шт.)

ЭМ-14М(2шт.)

выпрямитель

ВДГ-301

«Тимез-500»

воздушный фильтр

ДВ-41-16

стойки с кассетами

+

наушники, защитные очки

+

респиратор

+

запасные части

+

4.55. Аппаратура для электродугового нанесения металлических покрытий

Показатели

Комплект электродуговой металлизации типа КДМ-3

Стационарный электродуговой металлизатор

ЭМ-17

ЭМ-14

Рабочий ток дуги, А

50-400

500-400

Напряжение, В

380

-

-

Давление воздуха, МПа

0,36-0,6

0,3-0,6

0,5-0,6

Производительность, кг

18,8 (сталь),

18,8 (сталь),

12,5 (алюминий)

12,5 (алюминий),

12,5 (алюминий),



40 (цинк)

40 (цинк)



Габаритные размеры, мм

710x1105x1215

6200x120x190 (аппарат),

370x440x300 (пульт управления)

230x220x133

Масса, кг

380

39,5

2,3

4.56. Техническая характеристика оборудования для плазменной наплавки

Показатели

Комплект КПН-01.23-215 «Ремдеталь»

Пост 01.23-2Г «Ремдеталь»

Установка УД-415

Диаметр наплавляемой детали, мм

10-200

20-600

40-360

Расход, л/мин:







плазмообразующего (защитного) газа (аргона)

2-3 (6-10)

2-4 (5-7)

10-15

воды

3-4

3

10

Напряжение плазменной дуги, В

20-30

20-35

30-44

Масса, кг

400

600

950

4.57. Техническая характеристика плазмотронов для наплавки

Показатели

Плазмотрон для наплавки

наружных поверхностей

внутренних поверхностей

универсальный

Допустимый ток, А

260

230

310

Производительность наплавки, кг/ч

0,5-5,2

0,3-3

0,5-3,8

Диаметр, мм:





плазмообразующего сопла

4

3-4

выходного отверстия защитного сопла

12-13

10-12

Высота плазмотрона, мм

135

48

12

4.58. Техническая характеристика аппаратов для электрошлаковой наплавки

Показатели

А-535

А-306М

Скорость наплавки, м/ч

0,4-9

1,1-8

Число электродных проволок

3

1

Скорость подачи проволоки, м/ч

65-480

56-360

Напряжение сети, В

380

4.59. Техническая характеристика лазерных технологических модулей

Показатели

01.03.178 «Ремдеталь»

01.12.376 «Ремдеталь»

Частота вращения детали, с-1

0,06-0,3

0,5

Потребляемая мощность, кВ А

0,4

Не более 1,5

Габаритные размеры, мм

3000x950x1800

2700x1450x1750

Масса, кг

950

1000

4.60. Установка и комплекты для газопламенного нанесения покрытий

Показатели

Комплект УГМ-1

Установка

УГПУ

УГПЛ-П (для нанесения полимеров)

Тип

Проволочный

Порошковая

Давление газов, МПа







кислород

0,2-0,45

0,2-0,6

-

горячий газ

0,06-0,1 (ацителен)

0,03-0,1 (ацителен),

0,03-0,15 (пропан)

0,05-0,15 (пропан)

воздух

0,4-0,5

-

0,36-0,6

Производительность по распыленному материалу, кг/ч

4,8 (алюминий),

23 (цинк)

Керамика (А12О3)

ПГ-10Н-1:18

Полимер ПФН-12:11

Габаритные размеры, мм

800x800x830

530x270x481

550x300x300

Масса, кг

25

30

14,5

4.61. Техническая характеристика оборудования для газоплазменного напыления

Показатели

Аппарат горелка

021-400-000

УПТР-1-78М

ГН-2

ГН-2, модернизированная под пропан

ГАЛ-6

УПН-8

1

2

3

4

5

6

7

Тип

Переносной

Универсальный

Переносной

Универсальный

Давление, МПа:











кислорода

0,15-0,25

0,15

0,3-0,35

0,45

0,4-0,5

0,4

ацетилена

0,025-0,15

0,095

0,01

-

0,02-0,07

0,035-0,5

пропана

-

-

-

0,005

-

Расход, м3/ч:











кислорода

0,1

1,75

0,8

0,7-0,8

0,75-1,15

2,2

ацетилена

0,6-0,8

0,95

0,6

-

0,7-1,05

1,7

пропана

-

-

-

0,4-0,5





Максимальная производительность, кг/ч

1,6-2,6

9,6

2-3

1,5-2,5

8

10

Полезный объем порошкового питателя, л

0,4

0,66

0

2

10,5

2

Размер частиц порошка, мкм

40-100

40-160

40-100

40-100

40-100

30-150

Масса, кг

2,6

1,3

1

1,53

17

4.62. Горелки наплавочные

Изделие

Количество наплавляемого порошка, кг/ч

Давление газа, МПа

Масса, кг

кислород

ацетилен

пропан

ГН-2

2

0,2-0,35

0,01

-

1,0

ГН-2П

2

0,2-0,3

-

0,02

1,4

ГН-5П

5

0,3-0,4

-

0,02

1,35


4.63. Техническая характеристика гальванических установок

Установка

Число основных ванн

Вместимость одной ванны, л

Производительность, дм2

Ток

Ток на одну ванну. А

Установленная мощность, кВт

Габаритные размеры, мм

Масса, кг

Назначение

1

2

3

4

5

6

7

8

9

10

0013-040 «Ремдеталь»

2

160

20 (h = 0,2*)

Асимметричный, постоянный

200

42

1035х1725х3230

950

Железнение

0013-024 «Ремдеталь»

1

560

17

Асимметричный, постоянный

630

12**

1180х2146х4305

1250

Железнение, в том числе проточное

0013-022 «Ремдеталь»

2

390

20 (h = 0,25)

Постоянный

50 А/дм2

42

9750х4000х3500

5500

Железнение, КЭП

0013-031 «Ремдеталь»

1

600



Асимметричный, постоянный

630

15

1560х2500х1940

956

Холодное железнение

0013-039 «Ремдеталь»

4

560

56 (h = 0,15)

Постоянный

-

48

80 м2

9320

Автоматизированная линия железнения

0113-006 «Ремдеталь»

2

100

1,2 мм/ч***

То же

630

19,8

3400х2250х2490

1200

Электронатирание корпусных деталей

0013-035 «Ремдеталь»

2

200

8 (h = 0,05)

- « -

400

16,8

4800х1400х2500

1370

Хромирование

*В скобках дана толщина покрытия, при которой достигается указанная производительность.

**Мощность источника питания без учета мощности нагревателей.

***Скорость осаждения металла.


4.64. Резаки для плазменной и воздушно-дуговой резки (строжки)

Изделие

Толщина разрезаемого металла, мм

Мощность, кВ×А

Напряжение холостого хода, В

Габаритные размеры, мм

Масса, кг

дуги

потребления

Резак:













плазменный РРПл-1

5-60 (сталь)

50-80

-

180-300

5300x165х100

1,5

монтажный воздушно-дуговой РВДМ-500

-

-

30

80

230x120х130

0,8

4.65. Горелки газовоздушные

Изделие

Давление газа, МПа

Размеры, мм

Масса, кг

воздух

пропан

ГВ-1-02



0,1-0,15

840x190x65

0,72

ГВ-1-02П

-

0,1-0,15

1000x80x80

1,25

ГВП-1-02

0,3-0,6

0,001-0,1

470x160x65

0,68

ГВ-Д1

-

0,1-0,15

185x140

0,55

4.66. Горелки сварочные

Изделие

Толщина свариваемой стали, мм

Рабочее давление, МПа

Размеры, мм

Масса, кг

кислород

ацетилен

пропан

1

2

3

4

5

6

7

«Малютка»

0,2-4

0,05-0,4

0,003-0,12

-

438х140х50

0,53

Г-2

0,2-7

0,15-0,3

0,003-0,12

-

Длина 425

0,45

Г2-05

0,2-9

0,18-0,25

0,003-0,1

-

480х55х160

0,85

Г2-06

0,2-9

0,25

0,003-0,01

0,02

532х150х55

0,6

Г-3

1-9

0,2-0,3

0,003-0,12

-

Длина 425

0,45

«Хорс»-Г3

0,5-30

0,05-0,4

0,003-0,12

-

502х153х65

0,875

Г3-05

0,5-30

0,18-0,25

0,003-0,01

-

600х60х190

1,25

«Звезда»

0,5-3

0,1-0,4

Не ниже 0,001-0,01

-

600х55х185

0,25

ГЗУ

0,5-2,5

0,1-0,4

-

0,001

Длина 425

0,45

ГЗУ-3-02

0,5-7

0,2-0,3

-

0,001

456х56х160

ГЗУ-4

До 14-50

0,2-0,4

-

0,02

570x130х66

0,96

«Норд»

0,5x4

0,1-0,4

0,02-0,01

0,02-0,1

505x123х56

0,72

4.67. Оборудование для производства ацетилена

Изделие

Производительность, м3

Потребление

Рабочее давление, МПа

Габаритные размеры, мм

раствор

газообразный

карбида, т/ч

воды, л/ч

электроэнергии, кВт×ч

1

2

3

4

5

6

7

8

Генератор ацетиленовый:















АСП-10

-

1,5

3,2 кг (единовременная загрузка)

-

-

0,01-0,15

100x500x1000

передвижной БАКС-1

-

1,5

3

-

-

0,02-0,15

850x400x500

Установка УАС-5М

-

5

22 кг (единовременная загрузка)

250

-

0,02-0,07

1570х1525х900 (генератор)

АС-10Г

-

10

210

500

40-60

0,05

1500х1200х450

АС -10P

16

-

210

500

40-60

-

3600х1200х450

АС-10ГР

16

10

210

500

40-60

До 0,15

3600х1200х450

АС -20Г

-

20

420

1000

40-60

0,07

2400x1200х720

АС -20P

32



420

1000

40-60



4200х1200x780,

4200х1200х450

4.68. Машины термической резки переносные

Показатели

"Гугарк"

"Орбита БМ"

Фланцерез "Тарон"

1

2

3

4

Толщина разрезаемой стали, мм

До 300

5-75

До 50

Размеры разрезаемых деталей, мм

100-300 (ширина полос);

200-3000 (диаметр кругов)

530-1420 (Æ труб) в неповоротном положении

До 500 (диаметр)

Давление газа, МПа:







кислород

До 12

До 1,2

До 0,75

горючий газ

0,01-0,1 (ацетилен),

0,01-0,05 (ацетилен),

0,01-0,1 (ацетилен),



0,01-0,08 (пропан),

0,01-0,05 (пропан),

0,01-0,08 (пропан),



0,01-0,08 (природный газ)

0,01-0,04 (природный газ)

0,01-0,08 (природный газ)

Напряжение, В

220

220

220

Габаритные размеры, мм

430x420x220 (ходовая часть),

344x518x447

520x500x680



260x200x180 (блок питания)





Масса, кг

41 (в комплекте), 18 (ходовой части)

105

27

4.69. Машины термической резки переносные

Изделие

Толщина разрезаемого материала, мм

Давление газа, МПа

Вместимость бачка, л

Габаритные размеры, мм

Масса, кг

кислород

горючее, газ

Установка:













УГПР

До 250 (нержавеющая сталь)

До1

0,03 (ацетилен)

40

500х400х1150

20

УКФР

До 150 (бетон)

0,04-1,4

0,08 (пропан)

50

-

72

4.70. Комплекты для кислородной резки сталей с применением жидкого горючего

Изделие

Толщина разрезаемой стали, мм

Давление газа, МПа

Полезная вместимость бачка, л

Масса, кг

кислород

горючее

Комплект аппаратуры для ручной резки стали с применением:











керосина КЖГ-2

3-200

0,35-0,7

0,03-0,15 (керосин)

8

5,2 (без рукава)

бензина КСЖГ-1Б

3-350

0,2-0,9

0,07-0,15 (бензин)

6

12


4.71. Стационарные машины термической резки консольного и портального типов

Изделие

Размеры обрабатываемых листов, толщина (сталь), мм

Число резаков

Давление газа, МПа

Тип машины

Напряжение, кВт

Потребляемая мощность, кВт-ч

Габаритные размеры, мм

Масса, кг

кислород

горючий газ

1

2

3

4

5

6

7

8

9

10

«Огонек»

1000x1000 до 300

3

До 1,2

0,1 (ацетилен), до 0,08 (пропан), до 0,08 (природный газ)

Кислородная, шарнирная

220, 230, 380, 440

0,1

1500х1500х1700

130

«Искра 2,5К»

2500х8000, до 150

4

До 2

До 0.1 (пропан, природный газ)

Кислородная, портальная

380

3,5

4500х11800х2200

3300 (без учпу)

«Искра 2,5 ПЛ»

2500х8000, до 100

2





Плазменная, портальная

380

243,5

5500х11760х2200

5400

«Комета 2,5К»

2700x8000, до 200

4

До1

До 0,1

Кислородная, портальная



3,5

4800х20600х2550

6150

«Комета 2,5Пл»

2700x8000, до 100

2





Плазменная, портальная

380

258,5

4800х20600х2550

8430

«Севан»

2000x2000, до 3

1





Лазерная, портальная

380

19,5

3500х3500х1500

1850

ПкКФ-2-4-2

2000x8000, до 100

4

До 1,2

До 0,08

Кислородная, фотокопировальная, портально-консольная

380

Не более 1

5400х2015х2000

2184

ПКФ 2,5-2-2

2500x8000, до 100

2

До 1,2

До 0,08

Кислородная, фотокопировальная, масштабная, портальная

380

2,4

4400х11500х1800

3300


4.72. Аппаратура для ручных процессов газовой резки, сварки, пайки, наплавки и нагрева

Резак

Толщина разрезаемой стали, мм

Рабочее давление, МПа

Габаритные размеры, мм

Масса, кг

кислород

ацетилен

пропан

1

2

3

4

5

6

7

Р1-01

3-100

0,25-0,5

0,003-0,12

500x155x55

0,68

Р2-01

3-200

0,75

0,003-0,12

580x140x62

1,3

РГТ-100А

3-100

0,35-0,5

0,003-0,12

-

Длина 480

0,68

РГР-100П





-

0,001-0,15





Р2А

3-200

0,2-0,75

0,003-0,12

-

530x170x70

1,3

Р2П «Хоре»

3-200

0,25-0,75

0,003-0,12

0,02-0,15

530x170x70

1,3

РЗП

3-300

0,25-1

-

0,02-0,15

530x170x70

1,3

РГР-300А,

3-300

0,42-1

0,003-0,12

-

Длина 580

1,3

-300П





-

0,02-0,15





РСЗП-02

5-110

0,3-0,6

-

0,04

60x140x590

1,4

«Факел»

8-200

0,32-0,75

0,003-0,12

0,001-0,15

500x92x116

1,3

РРП

3-100

0,2-0,5

0,02-0,15

-

1000x155x65

1,3

«НОРД»

3-100

0,35-0,5

0,02-0,1

0,02-0,15

535x166x65

1,3

РЗР-3

300-800

0,5-0,75

0,05

-

Длина до 950

8,4

4.73. Установки воздушно-плазменной резки

Марка

Номинальный ток резки, А (ПВ, %)

Регулирование сварочного тока

Толщина разрезаемого металла (сталь/ алюминий / медь), мм

Габаритные размеры, мм

Масса, кг

УПР-51

25 (60) 50 (32)

Две ступени, 25, 5А

12/12/5

470x500x610

65

УПР-1210

60(100) 120(60)

Ступенчатое

45 / 45 / 15

800x500x810

150

УВПР-0401

40(15)

То же

5/2,5/2

510x230x450

40

УВПР-0901

40(100) 60(100) 90 (60)

- « -

35/20/15

600x550x900

125

КИЕВ-4М

315(100)

Нерегулируемый

80

1400x800x540

860

4.74. Комплекты (установки) для газовой сварки и резки

Изделие

Толщина обрабатываемой стали, мм

Давление газа, МПа

Габаритные размеры, мм

Масса, кг

сварка

резка

кислород

ацетилен

пропан

сварка

резка

сварка

резка

сварка

резка

Комплект газосварочной аппаратуры:





















КГС-1-02

0,5-9

3-50

0,25

0,25-0,42

0,003-0,01

0,00

1-0,1

-

380х305х80

3,45

КГС-1П-01

0,5-4

3-50

0,25-0,5

-

Не менее 0,003

70х300х380

3,55

КГС-2

0,5-20

3-100

0,15-0,25

0,25-0,5

0,003-0,01

0,001-0,1

-

380х305х80

4,3

Установка ПГУ

0,2-6

3-50

0,2-0,5

-

Не менее 0,003

430х292х586

27,5

4.75. Техническая характеристика ацетиленовых генераторов

Показатели

ГВД-0,8

ГВР-1,25

АНВ-1,66

АСМ-1-58

МГ-65

ГВР-3

Ацетилен:













расход, м /ч

0,8

1,25

1,25

1,25

2

3

рабочее давление, МПа

0,007-0,03

0,008-0,015

0,002-0,003

0,01-0,03

0,0035

0,015-0,03

Система генератора

Вытеснение

Вода на карбид и вытеснение

Вытеснение

Вода на карбид

Вода на карбид и вытеснение

Количество карбида кальция для одной загрузки, кг

2



4

2,2

2x2,5

2x4

Грануляция карбида кальция, мм

25/80*

25/80

25/80

25/80

15/25, 25/80

25/80

Масса генератора в незаряженном состоянии, кг

195

54

42

204

70

110

Использование в зимних условиях

С теплоизоляционным чехлом

С чехлом ГВР-1.25МЧ

До -25°С

До -30°С

Не используют

*Соответственно минимальный и максимальный размеры гранул.

4.76. Регуляторы расхода газа

Изделие

Газ

Наибольшая пропускная способность, м3

Наибольшее рабочее давление, МПа

Габаритные размеры, мм

Масса, кг

1

2

3

4

5

6

РДСГ-1-1,2 (бытовой)

Пропан

1,2

0,007-0,16

160x60x96

0,33

РДСГ-2-1,2

- «-

1,2

0,007-0,16

-

-

У-30-2

Углекислый газ

1,8

10

190x165x160

1,68

У-30П-2

То же

1,8

10

190x260x160

2,5

АР-10-2

Аргон

0,6

20

190x165x160

1,8

АР-40-2

- « -

2,4

20

190x165x160

1,8

АР-150-2

- « -

9,0

20

190x165x160

1,8

В-50-2

Водород

3,0

20

190x165x160

1,8

Г-70-2

Гелий

4,2

20

190x165x160

1,8

А-30-2

Азот

1,8

20

190x165x160

1,8

А-90-2

- « -

5,4

20

190x165x160

1,8

4.77. Реостаты балластные

Марка

Наибольшее сопротивление, Ом

Номинальный ток, А

Предел регулирования сварочного тока, А

Габаритные размеры, мм

Масса, кг

РБ-302

5

315

6-315

370x610x500

26

РБ-306

5

315

6-315

370x630x500

26

4.78. Редукторы

Изделие

Газ

Наибольшая пропускная способность, м3

Наибольшее рабочее давление, МПа

Габаритные размеры, мм

Масса, кг

1

2

3

4

5

6

Сетевые одноступенчатые

СКО-10-2

Кислород

10

0,5

140x140x150

1,5

САО-10-2

Ацетилен

10

0,1

140x140x150

1,5

СПО-6-2

Пропан

6

0,15

140x140x150

1,5

СМО-35-2

Метан

35

0,15

140x140x150

1,5

Баллонные одноступенчатые

БКО-50-4

Кислород

50

1,25

170x170x155

1,75

БКО-25-02

- « -

25

0,8

160x190x160

2,0

БКО-25-МГ

- « -

25

0,8

220x140x120

0,83

БКО-5-4

- « -

5

0,35

170x170x153

1,75

БАО-5-4

Ацетилен

5

0,15

260x145x147

1,60

БА0-5-МГ

Ацетилен

5

0,15

220x140x120

1,13

БАСМ-4

-«-

1

0,08

260x170x155

1,98

БПО-5-4

Пропан

5

0,3

175x145x155

1,23

БПО-5-02

-«-

5

0,3

160x190x160

1,9

БП0-5-МГ

- « -

5

0,3

220x140x120

0,73

БПО-1-4

- « -

1

0,1

170x170x155

1,6

БВО-80-4

Водород

80

1,25

175x145x147

2,0

РВ-90

Воздух

155

9,0

145x165x170

2,0

РК-70

Кислород

100

7,0

145x165x170

2,0

Рамповые

РКЗ-500-2

Кислород

500

1,6

285x230x225

10

РКЗ-250-2

- «

250

1,6

285x230x225

10

РАО-30-1

Ацетилен

30

0,1

305x285x205

6,5

РПО-25-1

Пропан

25

0,3

305x285x205

6,5

4.79. Универсальные смесители газов

Изделие

Состав смеси, %

Габаритные размеры, мм

Масса, кг

УКП-1-71

70 (углекислый газ), 30 (кислород)

165x84x160

1,65

УГС-1

75 (аргон), 25 (углекислый газ, любые смеси)

150x100x145

1,5

УГС-1 (многопостовой)

70 (аргон), 25 (углекислый газ), 5 (кислород)

940x330x400

36

4.80. Вентили баллонные

Изделие

Газ

Наибольшее рабочее давление, МПа

Диаметр условного прохода, мм

Габаритные размеры, мм

Масса, кг

1

2

3

4

5

6

ВК-86

Кислород

20

4

59x58x113

0,55

ВК-94

- « -

20

4

59x58x120

0,60

ВК-94М

- « -

20

4

65x58x120

0,65

ВВ-88

Водород

20

4

58x65x113

0,65

ВБА-1

Ацетилен

3,5

4

58x45x100

0,65

ВМН-1

Метан

20

5

70x58x110

0,54

ВМР-1

- « -

20

5

70x58x110

0,54

4.81. Клапаны для перекрытия газопроводов (воздух, кислород, азот, аргон, гелий)

Изделие

Клапан

Диаметр условного прохода, мм

Размеры, мм

Масса, кг

АЗТ-10-4/250

КС 7102

Прямоходный

4

46x85x100

0,35

КС 7102-01

- « -

4

46x85x122

0,35

КС 7104-01

Угловой

4

46x65x122

0,38

КС 7153-05

Манометровый

4

46x65x122

0,37

КС 7154

- « -

4

46x65x120

0,39

АЗК-10-6/250

КС 7155-01

Продувочный

6

48x65x90

0,29

КС 7155

- « -

6

48x65x90

0,29

АЗТ-10-15/250

КС 7141

Проходной

15

240x150x230

5.3

КС 7141-01

- « -

15

240x150x230

5,3

КС 7142-01

Угловой

15

0160x232

3,0

КС 7142-02

- « -

15

0160x232

3,5

АЗТ-10-10/250

КС 7143

Проходной

10

0160x225

2,48

КС 7144

Угловой

10

0160x248

2,48

АЗК-10-15/250

КС 7142

Угловой

15

0160x232

3,0

КС 7142-03

- «-

15

0160x260

2,5

КС 7142-04

- «-

15

0160x260

2,6

АЗК-10-10/250

КС 7144-01

Угловой

10

0160x248

2,48

4.82. Электроды типа Э

Тип

Марка

Ток

Полярность

Положение сварки

Коэффициент наплавки, г/А·ч

Технологическая особенность и дополнительная информация

1

2

3

4

5

6

7



Для дуговой сварки углеродистых и низколегированных сталей

Э-42А

УОНИ-13/45

DC

Обратная

Все, кроме сверху-вниз

8,5

Сварка короткой дугой. Склонны к пористости при сварке по окисленной, загрязненной поверхности. Рекомендуются для конструкций, эксплуатирующихся при пониженных температурах и знакопеременных нагрузках



АНО-4

AC/DC

Любая

То же

8,0

Высокие сварочно-технологические свойства, легкая отделимость шлаковой корки. При повышенных токах не склонны к образованию пор



МР-3

AC/DC

Обратная

- «-

8,0

Сварка короткой и средней дугой. При повышенных токах возможны поры в швах

Э-46

ОЗС-6

AC/DC

-«-

- «-

10,5

Повышенная производительность. Допускается сварка удлиненной дугой и по окисленной поверхности



ОЗС-12

AC/DC

Прямая

Все

8,5

Сварка тавровых соединений с получением вогнутых швов без подрезов. Возможна сварка сверху-вниз

Э-50А

ТМУ-21 У

DC

Обратная

Все, кроме сверху-вниз

9,5

Высокая стабильность дуги. Сварка неповоротных стыков трубопроводов с толщиной стенки более 16 мм. Легкое зажигание дуги



УОНИ 13/55

DC

- «-

То же

9,0

Сварка короткой дугой по зачищенным кромкам. Рекомендуется для конструкций, эксплуатирующихся при отрицательных температурах и знакопеременных нагрузках

Для сварки теплоустойчивых сталей



ЦУ-5

DC

Обратная

Все, кроме сверху-вниз

9,0

Пониженная склонность к образованию пор. Сварка труб котлов, работающих до 400°С

Э-50А

ЦУ-7

DC

-«-

Тоже

9,0

Сварка короткой дугой по защищенным кромкам. Для конструкций, работающих при температурах до 400°С

Э-10Х5МФ

ЦЛ-17

DC

-«-

-«-

10,5

Сварка конструкций из сталей 15Х5М, 12Х5МА, 15ХМФА, эксплуатирующихся в агрессивной среде при температуре до 450°С

Э-09Х10М

ТМЛ-1У

DC

-«-

-«-

9,0

Стабильная дуга, хорошая отделимость шлака. Сварка в узкие разделки. Сварка паропроводов, работающих при температурах до 500°С

Э-09Х10МФ

ТМЛ-ЗУ

DC

Обратная

Все, кроме сверху-вниз

9,5

Сварка труб, работающих при температурах до 575 °С. Пониженная склонность к образованию пор

Э-09Х10МФ

ИЛ-39

DC

- « -

То же

9,0

Сварка корневых слоев стыков паропроводов из сталей 12Х10МФ, 15Х10МХ10Ф и других, работающих при температуре до 570°С

Для сварки высоколегированных сталей с особыми свойствами

Э-07Х20Н9

ОЗЛ-8

DC

Обратная

Все, кроме сверху-вниз

13,0

Сварка конструкций из сталей 08Х18Н10, 12Х18Н9, 12Х18Н10Ти других, когда к металлу шва не предъявляются жесткие требования по стойкости против МКК

Э-08Х19Н10Г2Е

ЦТ-15

ЗИО-3

DC

DC

- « -

То же

- « -

- « -

11,0

12,0

Сварка коррозионностойких и жаропрочных сталей (Ni < 16%) 08Х18Н10Т, 12Х18Н12Т и других, работающих в окислительных средах

ЗО8Х20Н9Г2Б

ЦЛ-11

DC

- «-

-«-

11,5

Сварка сталей 08Х18Н10Т, 08Х18Н12Т, 08Х18Н12Б и других работающих в агрессивных средах, когда к швам предъявляются жесткие требования по стойкости к МКК

Э-07Х19Н11 МЗГ2Ф

ЭА-400/10У ЭА-400 /10Т

DC

DC

- «-

- «-

12,0

12,0

Сварка конструкций из сталей 08Х18Н10ТД2Х18Н10Т, 08Х17Н13М2Т и других, работающих в жидких неокислительных средах при температурах до 350°С и не подвергающихся послесварочной термообработке

Э-10Х25Н13Г2

ЗИО-8

ОЗЛ-6

DC

DC

-«-

- «-

12,0

11,5

Сварка конструкций из жаростойких сталей 10Х23Н18, 20Х23Н13 и других, работающих при температурах до 1000°С

Э-11Х15Н25 М6АГ2

ЭА-395/9

НИАТ-5

DC

DC

-«-

- «-

11,5

12,5

Сварка сталей и сплавов ХН35ВТ, Х15Н25АМ6 и других (Ni < 35%), работающих при температурах до 700 °С, а также для сварки аустенитных сталей с перлитными сталями

Э-12Х13

УОНИ-13 /нж

DC

-«-

- «-

11,0

Сварка высокохромистых сталей ферритного и ферритно-мартенситного классов (08X13, 12X13 и др.)

4.83. Электроды для наплавки слоев со специальными свойствами

Тип электрода или тип наплавленного металла

Марка

Положение наплавки

Область применения. Основная характеристика

75Х5Г4СЗРФ

03Н-7

Нижнее

Наплавка быстроизнашивающихся деталей преимущественно из стали 110Г13Л, работающих в условиях абразивного изнашивания и ударных нагрузок. HRC ³56

75Х5Н2СФР

03Н-7М

- « -

Наплавка быстроизнашивающихся деталей, преимущественно из стали 110Г13Л, работающих в условиях абразивного изнашивания и ударных нагрузок. HRC ³56

Э-320Х25С2ГР

Т-590

Нижнее, наклонное

Наплавка стальных и чугунных деталей, работающих в условиях преимущественно абразивного изнашивания. HRC = 58-64

Э-320Х23С2ГТР

Т-620

То же

Наплавка стальных и чугунных деталей, работающих в условиях преимущественно абразивного изнашивания. HRC = 56-63

Э-08Х17Н8С6Г

ЦН-6Л

Нижнее

Наплавка уплотнительных поверхностей деталей арматуры, котлов, работающих при температурах до 570°С. HRC = 29,5-39

Э-13Х16Н8М5С5Г4Б

ЦН-12М

Нижнее

Наплавка уплотнительных поверхностей деталей арматуры энергетических установок, работающих при температурах до 600°С и высоких давлениях. HRC = 39,5-51,5

Э-11Х31МЗГСЮФ



-«-

Наплавка оборудования горячей штамповки и резки, ножей, ножниц, штампов и аналогичных деталей. HRC = 50-56

4.84. Электроды других марок

Марка

Положение сварки (резки)

Область применения. Технологическая особенность

Для сварки и наплавки чугуна, алюминия, меди, никеля и сплавов на их основе

ЦЧ-4

Нижнее

Сварка и заварка дефектов литья в деталях из серого, высокопрочного и ковкого чугуна со сталью. Тип наплавленного металла - сталь легированная

МНЧ-2

Нижнее, вертикальное

Сварка, наплавка и заварка дефектов литья в деталях из серого, высокопрочного и ковкого чугунов. Высокая технологичность при обработке резанием. Тип наплавленного металла - медно-никелевый сплав

ОЗЧ-2

То же

Сварка, наплавка и заварка дефектов литья в деталях из серого и ковкого чугунов. Тип наплавленного металла - сплав на медной основе

ОЗЖН-1

Нижнее, вертикальное

Сварка, наплавка и заварка дефектов литья в деталях из серого и высокопрочного чугунов. Тип наплавленного металла -железоникелевый сплав

ОЗЧ-4

Тоже

Сварка и наплавка деталей из серого и высокопрочных чугунов. Стойкость в условиях трения «металл-металл» к воздействию ударных нагрузок. Тип наплавленного металла - сплав на никелевой основе

ОЗА-1

Нижнее, ограниченно вертикальное

Сварка и наплавка технически чистого алюминия

ОЗА-2

То же

Заварка дефектов литья и наплавка изделий из алюминиевых сплавов типа АЛ

«Комсомолец-100»

Нижнее, наклонное

Сварка и наплавка изделий из технически чистой меди

ОЗБ-2 М

Нижнее, горизонтальное, вертикальное

Сварка и наплавка бронзы, заварка дефектов бронзового и чугунного литья

ОЗЛ-32

Нижнее, вертикальное

Сварка технически чистого никеля, наплавка коррозионностойких слоев на углеродистые и высоколегированные стали. Сварка никеля со сталями

В-56У

Нижнее, ограниченно вертикальное

Сварка монель-металла. Наплавка коррозионностойкого слоя на углеродистую сталь. Сварка двухслойных сталей

Для резки сталей, чугунов, меди, алюминия и сплавов на их основе

ОЗР-1 (АТР-1)

Все

Резка, строжка, прошивка отверстий, разделка кромок и выполнение других аналогичных работ

ОЗР-2 (АТР-2)

-«-

Резка арматуры диаметром до 40 мм. Резка, строжка, прошивка отверстий и выполнение других подобных работ

АНР-1

Все, кроме сверху-вниз

Вырезка дефектов швов и резка металлов

4.85. Специализированные электроды для сварки и ремонта газонефтепроводов и других ответственных конструкций (СНиП 10-01-94, СНиП 111-42-80, ВСН-006-89 и СП 105-34-96)

Марка

Диаметр

Фирма-производитель (страна)

Область применения

ЛБ-52 У

2,6; 3,2

"Kobe Steel" (Япония)

Сварка и ремонт корневого слоя шва

«Линкольн-16 П»

2,5; 3,2

"Lincoln Electric" (США)

и выполнение подварочного слоя стыков труб из стали с нормативным

ОК 5370

2,5; 3,2

"ESAB" (Швеция)

пределом прочности до 588 МПа включительно

«Фирма 5520 Р Мод»

2,5; 3,2

" Klockner" (Германия)



«Феникс К 50 Р Мод»

2,5; 3,2

"Thyssen" (Германия)



О К 7470

3,2; 4,0

"ESAB" (Швеция)

Сварка и ремонт стыков труб, заполняющих и облицовочного слоев, шва из стали с нормативным пределом прочности до 588 МПа включительно

«Кессель 5520 Мо»

4,0

"Klockner" (Германия)

«Шварц-3К Мод»

4,0

"Thyssen" (Германия)

«Линкольн-18 П»

3,2; 4,0

"Lincoln Electric" (США)

ВСФ-65М

4,0

ОСПАЗ (Россия)



У ОНИ-13/55

3,0; 4,0

Сычевский электродный завод (Россия)

Для сварки и ремонта заполняющих и облицовочного слоев шва стыков труб с нормативным пределом прочности до 530 МПа включительно

ОК 5370

3,2; 4,0

"ESAB" (Швеция)

ОК 4804

3,0; 4,0

"СИБЭС" (Россия)

«Фирма 5520 Р Мод»

3,2; 4,0

"Klockner" (Германия)

«Линкольн 16 П»

3,2; 4,0

"Lincoln Electric" (США)

4.86. Неплавящиеся сварочные электроды

Марка

Состав

Номинальный диаметр, мм



Вольфрам:



эвч

чистый

0,5-8

эвл

с присадкой оксида лантана

1-10

эви

с присадкой оксида иттрия

2-10

эвт

с присадкой оксида тория

2-10

вдк

Уголь омедненный

6; 8; 10; 12

вдп

-«-

12x5; 18x5

ск

-«-

4; 6; 8; 10; 15; 18

4.87. Проволоки для сварки в углекислом газе, газовых смесях, под флюсом и ацетилено-кислородным пламенем низкоуглеродистых и низколегированных сталей

Марка

Область применения

Нормативный документ

Химический состав, %

ГОСТ (ТУ)

DIN 8559

С

Мn

Si

Мах Ni

Мах Сr

Max S

Мах Р

1

2

3

4

5

6

7

8

9

10

11

Св-08Г2С

Сварка в углекислом газе, газовых смесях и под флюсом низкоуглеродистых и низколегированных сталей. Сварка ацетилено-кислородным пламенем ответственных конструкций

2246-70

-

0,05-0,11

1,8-2,1

0,7-0,95

0,25

0,2

0,025

0,03

Св-08ГС

Сварка углеродистых и низколегированных сталей типов 35, 15ГС, 20ГСЛ, 09Г2С, 16ГС в углекислом газе, газовых смесях и под флюсом. Сварка ацетилено-кислородным пламенем ответственных конструкций

2246-70

-

£0,1

1,4-1,7

0,6-0,85

0,25

0,2

0,025

0,03

Св-08

Сварка углеродистых конструкционных сталей в защитных газах, смесях, под флюсом, ацетилено-кислородным пламенем

2246-70

-

£0,1

0,35-0,6

£0,03

0,3

0,15

0,04

0,04

Св-08А

Сварка изделий из углеродистых конструкционных сталей типов Ст3пс, Ст3сп, 10, 15, 20, 20К и других в защитных газах, смесях под флюсом. Сварка ацетилено-кислородным пламенем

2246-70

-

£0,1

0,35-0,6

£0,03

0,25

0,12

0,03

0,03

Св-08АА

Сварка низкоуглеродистых сталей типа 22К в среде защитных газов, смесях и под флюсом, изготовление изделий, эксплуатирующихся при Т = -20...+400°С. Сварка ацетилено-кислородным пламенем

2246-70

-

£0,1

0,35-0,6

£0,03

0,25

0,1

0,02

0,02

СВ-08ГА

Сварка углеродистых сталей типа 10ХСНД в защитных газах и под флюсом

2246-70

-

£0,1

0,8-1,1

£0,06

0,25

0,1

0,025

0,03

Св-08ХМ

Сварка в среде защитных газов и под флюсом низколегированных теплоустойчивых сталей типов 15ХМ, 20ХМ, 20ХМА. Сварка нефтегазопроводов

2246-70

-

0,06-0,1

0,35-0,6

0,12-0,3

£0,3 Мо 0,5-0,7

0,0-1,2

0,025

0,03

Св-08ГНМ

Сварка под флюсом и в среде защитных газов низколегированных сталей типов 15ХСНД, 14Г2АФ

ТУ 14-1-2562-78

-

0,09

0,6-1

0,2-0,4

0,6-0,85

0,3

0,0015

0,02

W-10 (импорт)

Сварка углеродистых и низколегированных сталей в углекислом газе и газовых смесях

-

SG2

0,07-0,12

0,07-0,12

1,35-1,6

1,35-1,6

0,75-1

0,75-1

н/у

н/у

н/у

0,013

н/у

0,012

н/у

W-10S (импорт)

Сварка углеродистых и низколегированных сталей в углекислом газе и газовых смесях

-

SG3

0,07-0,12

0,07-0,12

1,65-1,9

1,65-1,5

0,9-1,2

0,9

н/у

н/у

н/у

0,013

н/у

0,012

н/у

IS-10 (импорт)

Сварка углеродистых и низколегированных сталей, в том числе изделий, к которым предъявляются требования максимальной прочности до 657 Н/мм2 и минимальному пределу текучести 375 Н/мм2

-

SG2

0,07-0,09

1,4-1,5

0,8-0,95

н/у

н/у

н/у

н/у

IS-10 S (импорт)

Сварка углеродистых и низколегированных сталей, в том числе сосудов высокого давления, трубопроводов

-

SG3

0,07-0,1

1,6-1,8

0,8-1,1

н/у

н/у

н/у

н/у

VDG 15/60 (импорт)

Сварка углеродистых и низколегированных сталей в среде защитных газов и газовых смесях

-

SG2

0,1

1,45

0,85

н/у

н/у

н/у

н/у

VDG 16/60 (импорт)

Сварка углеродистых и низколегированных сталей в среде защитных газов и газовых смесей

-

SG3

0,1

1,7

1,0

н/у

н/у

н/у

н/у

4.88. Сравнительная характеристика проволок для полуавтоматической сварки в защитных газах и газовых смесях

Проволока

Производитель

DIN 8559

ГОСТ

Химический состав, %

Типичное механическое свойство шва

Содержание

серы и фосфора, %

С

Si

Mn

TS, Н/мм2

Р, Н/мм2

EL, %

1

2

3

4



5



6

7

Св-08 Г2С

РФ

-

2246-70

0,05-0,11

0,7-0,95

1,8-2,1

540

440

22

Р - 0,03, S - 0,025

Св-08 ГС

- « -

-

2246-70

0,1

0,6-0,85

1,4-1,8

510

400

24

Р - 0,03, S - 0,025

OK Autrod 12.51

ESAB

SG2

-

0,1

0,9

1,5

590

490

25



OK Autrod 12.64

- «-

SG3

-

0,1

1

1,7

560

450

26



W10

Weld-Team

SG2

-

0,07-0,12

0,75-1

1,35-1,6

540

420

27

Р - 0,012, S - 0,013

W105

Тоже

SG3

-

0,07-0,12

0,9-1,2

1,65-1,9

560

460

28

Р - 0,012, S - 0,013

IS-10

1SAF

SG2

-

0,07-0,09

0,8-0,95

1,4-1,5

550

470

26



IS-5

-«-

SG1

-

0,06-0,08

0,5-0,8

1-1,3

550

460

26



IS-10S

-«-

SG3

-

0,07-0,1

0,8-1,1

1,6-1,8

590

510

26



"Elgamatic-100"

Elga

SG2

-

0,08

0,9

1,4

560

460

25



"Elgamatic-103"

-«-

SG3

-

0,09

0,9

1,7

580

500

27



YDG11(60 EW-SG11)

Klockner

SG1

.

0,1

0,6

1,2

500

420

20



YDG 15/60

-«-

SG2

-

0,1

0,85

1,45

520

420

25

1

YDG 16/60

- «-

SG3

-

0,1

1

1,7

560

460

27



AT-SG 2

Atrafil

SG2

-

0,08

0,8

1,4

535

385

27



AT-SG 3

-«-

SG3

-

0,08

0,9

1,7

590

420

29



4.89. Материалы отечественного производства для сварки и ремонта технологических трубопроводов компрессорных станций из теплоустойчивых и высоколегированных сталей (по РД 51-31323949-38-98)

Сталь

Электрод, марка

Сварочная проволока

Из теплоустойчивых высоколегированных сталей (по РД 51-31323949-38-98)

12МХ, 15ХМ,А335Р11

ЦЛ-28, ЦЛ-39, ТМЛ-1 У, ЦУ-2ХМ, ТМЛ-ЗУ

Св-08МХ, Св-08ХМА, Св-08ХГСМА по ГОСТ 2246-70

12ХМФ

ЦЛ-39, УЛ-20, ТМЛ-3 -4 У, ЦЛ 5

Св-08ХМФА-2, Св-08ХМФА, Св-08ХГСМФА

15ХМФ



по ГОСТ 2246-70

Из высоколегированных аустенитных сталей

12Х18Н12Т

ЭА-400/10У, ЭА-400/10Т, ЦТ-26, ЦТ-26М, ЦТ-15, ЦТ-15К

Св-04Х19Н11МЗ

12Х18Н10Т



СВ-08Х19НШГ2Б

08Х18Н12Т



Св-01Х19Н9

08Х18Н10Т



Св-04Х19Н9

Св-06Х19Н9Т по ГОСТ 2246-70

А312ТР304

ЭА-400/10У, ЭА-400/10 Т, ЦТ-26,

Св-04Х18Н9 по ГОСТ 2246-70



ЦТ-26М, ЦТ-15, ЦТ-15К



4.90. Сварочные флюсы для дуговой механизированной сварки и наплавки

Флюс

Размер зерен, мм

Цвет зерен

Рекомендуемая сварочная проволока

АН-348А

0,25-2,8

Желто-коричневый

Св-08А, Св-08ГА, Св-08ГС, Св-10НМА

АН-348 AM

0,25-1

- «-

Св-08, Св-08А, Св-08АА, Св-08ГА

АН-348 В

0,25-2,8

Темно-коричневый, черный

Св-08А, Св-08ГА, Св-10ГА , Св-08ГС, Св-08Г2С, Св-08ГСМТ, Св-10НМА

АН-47

0,25-2,5

От темно-коричневого до черного

Св-08ГА, Св-08 ХМ , Св-08МХ

АНЦ-1

0,35-3

Желто-коричневый

Св-08 А,Св-08АА, Св-08ГА

АН-26 С

0,25-2,5

Серый, светло-зеленый

Св-06Х19Н9Т, Св-01Х19Н9, Св-08Х19Н10Б

ОСЦ-45

0,25-3

Светло-серый, желто-коричневый

Св-08 А, Св-08ГА, Св-08ХМ, Св-10НМА, Св-10Г2, Св-08 ГС

ФВТ-1

0,25-2,5

Серый

Св-08Г2, Св-08 ХМ, Св-08ХМФ, Св-08ХГНМТА

ФЦК

0,2-2,5

Белый

Св-06Х20Н11МЗТБ, Св-06Х25Н12ТЮ

4.91. Высокотехнологичные припои и флюсы

Припой, флюс

Соединяемые материалы

Исполнение

Припой:





ПМ ФОЦр 6-4-0,03

Медь и медные сплавы

Пруток Æ 3 мм

ПДО л 5 П7

-«-

Порошок, паста





Прессованные закладные элементы (кольцо Æ 6-14 мм)

П-47

Медь со сталью, сталь, сталь с твердым сплавом

Лента толщиной 0,2-0,8 мм





Проволока Æ, мм:

П-81

Медь, медные и серебряные сплавы, сталь, сталь с медью, никелевые сплавы, чугун (пайка с флюсом)

1,6-2

2,0-2,5

1,2

П-14 (пруток некалиброванный)

Медь, серебро, медные сплавы

Пруток Æ 3 мм



Проволока Æ, мм:



2-2,4



1,6



1



0,5-0,6

П-14к (пруток некалиброванный)

Медь, серебро, медные сплавы

Пруток Æ, мм:



1,4



2



2,8

П-14офл (офлюсованный)

-«-

2



3

МФ-7

Медь, сплавы меди

Лента

Лента припоя П-14



-«-

Флюс:





ФК-250 (аналог ПВ 209, ПВ 284)

Медь, сплавы меди и серебра, сталей, никелевых сплавов в различных сочетаниях

Порошок

ФК-235 (аналог ПВ 209, ПВ 284)

Медь и ее сплавы, серебро, стали, никелевые сплавы в различных сочетаниях

- «-

ПВ 209 X

Медь, сплавы меди

- «-

Восстановление типовых поверхностей деталей

Восстановление резьбы. Свыше 60% деталей любой машины имеют резьбу, которая при эксплуатации машин изнашивается, витки сминаются, деформируются и срываются. Причем, изнашиванию и повреждениям подвергаются прежде всего резьбовые отверстия. Незначительные ее повреждения (смятие, деформации отдельных витков) устраняются калибровкой метчиком или плашкой. При срыве более двух ниток и других серьезных повреждениях применяют в зависимости от конструкции детали, типа резьбы (наружная или внутренняя) и т.д. различные методы восстановления резьбы.

Наружную резьбу (на валах, осях и т.д.) восстанавливают следующими способами:

1) Нарезанием резьбы ремонтного размера.

2) Наплавкой и нарезанием резьбы нормального размера.

3) Контактной приваркой наварной проволоки.

4) Заменой изношенной резьбовой части детали.

В первом случае старую резьбу срезают на токарном станке и нарезают новую меньшего размера, например, вместо М16 нарезают Ml4. Это простой, доступный и дешевый способ. Однако он имеет серьезные недостатки: потребность в замене или ремонте сопряженной детали, нарушение взаимозаменяемости деталей соединения и уменьшение его прочности.

Для восстановления резьбы до нормального размера широко применяется механизированная наплавка (чаще вибродуговая в среде СО2, реже - под флюсом в среде пара). Перед наплавкой старую резьбу срезают. После наплавки деталь протачивают и нарезают резьбу нормального размера. Припуск на обтачивание должен составлять 2-3 мм на сторону.

Наплавка резьбы, как правило, оказывает нежелательное термическое воздействие на соседние закаленные участки детали (шейка под подшипник, шлицы и др.), затруднена на валах малых диаметров. Этих недостатков лишен способ восстановления резьбы электроконтактной приваркой проволоки.) Сущность его заключается в том, что сварочную проволоку (типа Св-08) диаметром, равным шагу резьбы, укладывают между витками очищенной резьбы, зажимают проволоку и деталь между роликами сварочной машины и приваривают проволоку по винтовой линии. После этого деталь обтачивают и нарезают резьбу нормального размера.

Иногда конец детали с изношенной резьбой отрезают, изготовляют новую часть детали, которую свертывают или сваривают с оставшейся частью. Затем нарезают резьбу нормального размера. При большом диаметре резьбы иногда ее не отрезают, а обтачивают, затем напрессовывают кольцо и нарезают резьбу нормального размера. Этот способ трудоемкий и поэтому применяется для восстановления резьбы на крупных дорогих валах, когда другие способы нельзя применить (например, изношена резьба ремонтного размера, а наплавлять ее нет возможности).

Внутреннюю резьбу восстанавливают чаще всего в корпусных и других базисных деталях, изготовленных из чугуна, алюминиевых и других сплавов. Независимо от материала деталей характер износа резьбовых отверстий одинаков: небольшой износ и срывы имеют первые два-три витка резьбы, остальные изнашиваются значительно меньше. Это объясняется различной нагрузкой на витки резьбового соединения: первый виток нагружен в пять-шесть раз больше последнего.

Внутреннюю резьбу восстанавливают следующими способами:

1) Нарезанием резьбы ремонтного размера.

2) Нарезанием резьбы нормального размера на новом месте.

3) Заваркой отверстия и последующим сверлением и нарезанием резьбы нормального размера.

4) Применением полимерных композиций.

5) Постановкой резьбовой пробки (ввертыша).

6) Установкой резьбовой спиральной вставки.

Первые четыре способа особых пояснений не требуют. В случае нарезания резьбы ремонтного размера часто приходится изготавливать ступенчатую шпильку. Нарезание резьбы на новом месте возможно в том случае, если конструкция деталей соединения позволяет изменить, расположение резьбового отверстия без нарушения взаимозаменяемости (ступицы, фланцы и др.). При заварке резьбовых отверстий в алюминиевых и чугунных деталях необходимо помнить о трудностях и особенностях сварки этих материалов, которые приводят к резкому снижению прочности резьбы. Перед заваркой обязательно удаляют старую резьбу.

О том, как применять полимерные композиции при восстановлении резьбовых соединений, было изложено выше.

Сущность пятого способа заключается в том, что изношенное резьбовое отверстие рассверливают или растачивают, нарезают в нем резьбу и ввертывают в резьбовую пробку (ввертыш). Затем в пробке сверлят отверстия и нарезают резьбу нормального размера. Часто резьбовые пробки дополнительно закрепляют постановкой их на клеевые композиции или стопорными шпильками, ввернутыми на границе пробки с деталью. Пробки изготавливают из мало- и среднеуглеродистых сталей независимо от материала ремонтируемой детали. Наружный диаметр пробки определяют по формуле

                                                                                                                 (4.15)

где d - наружный диаметр пробки, мм;

d1 - наружный диаметр резьбы болта, мм;

dd - предел прочности материала болта, МПа;

dk - предел прочности материала корпуса (ремонтируемой детали), МПа.

Этот способ неприменим в тонкостенных деталях, малопроизводителен.

В последние годы для ремонта резьбовых отверстий разработан и применяется способ установки резьбовых спиральных вставок. Вставку изготавливают в виде пружинящей спирали из нержавеющей проволоки Х18М10Т ромбического сечения с острым углом 60°. Наружная и внутренняя поверхности вставки представляют собой метрическую резьбу разных размеров (М10 и М8, М12 и М10 и т.д.). На одном конце вставки имеется технологический поводок, с помощью которого специальным ключом ее ввертывают в отверстие. Затем этот поводок удаляют специальным бородком.

Технология заключается в рассверливании изношенного отверстия и нарезании в нем с тем же шагом резьбы размером М8хМ10, M10хМ12 и т.д.), в завертывании спиральной вставки и удалении технологического поводка. Для восстановления резьбовых отверстий серийно выпускается комплект ОР-5526, в который входят необходимые инструменты и спиральные вставки.

Этот способ прост и доступен в любых условиях; позволяет восстанавливать резьбовые отверстия до нормального размера в любых деталях, в том числе тонкостенных; обладает высокой производительностью и низкой себестоимостью; повышает прочность и стабильность резьбовых соединений. Высокая износостойкость вставки и значительное улучшение за счет нее равномерности распределения нагрузки по виткам резьбы повышают срок службы восстановленных отверстий в 2 раза и более по сравнению с новыми отверстиями.

Восстановление шпоночных пазов и шлицев. У шпоночных пазов изнашиваются боковые грани. При небольшом их износе пазы фрезеруют до выведения следов износа. Допускается увеличение ширины паза на 15%. В этом случае в сопрягаемой детали также увеличивают ширину шпоночной канавки и при сборке устанавливают шпонку ремонтного размера. Иногда шпоночный паз сопряженной детали не обрабатывают, а устанавливают ступенчатую шпонку. Если шпоночный паз невозможно восстановить обработкой под ремонтный размер, то его заваривают и фрезеруют паз номинального размера на новом месте. Однако менять положение паза на валу нельзя, если шпонка служит одновременно и для фиксации сопрягаемой детали в строго заданном положении (например, шпоночный паз распределительного вала).

Шлицы изнашиваются преимущественно по боковой поверхности. У шлицевых валов, центрируемых по наружному диаметру, изнашивается также и эта поверхность.

Изношенные шлицы восстанавливают следующими способами:

1) Ручной или механизированной дуговой наплавкой.

2) Пластическим деформированием.

3) Электроконтактной наплавкой с одновременной осадкой (комбинированный способ).

4) Заменой шлицевой части детали.

Широко применяют дуговую наплавку шлицев. Ручная наплавка малопроизводительна, поэтому чаще используют механизированную наплавку в среде углекислого газа, под флюсом, вибродуговую наплавку. Наплавку выполняют продольными валиками или по винтовой линии. При продольной наплавке шлицев шириной до 5-6 мм впадину полностью заплавляют, а у крупных шлицев наплавляют только изношенную сторону шлица. Чтобы уменьшить деформацию вала при продольной наплавке, валики укладывают во впадины поочередно с диаметрально противоположных сторон. Наплавку по винтовой линии обычно применяют при восстановлении мелких шлицев.

При наплавке шлицев по винтовой линии в 2-3 раза увеличивается расход проволоки и электроэнергии, повышается трудоемкость наплавки и последующей механической обработки, возникает деформация детали. Продольная наплавка более экономична.

Наплавочные материалы и режимы наплавки выбирают по справочникам, исходя из технических требований (твердость и др.) и размеров детали. Например, шлицевые валы, изготовленные из среднеуглеродистых сталей 30, 35, 45, часто наплавляют в среде углекислого газа проволокой Нп-30ХГСА Æ 1,6-2 мм при режиме: сила тока (обратной полярности) - 220-240 А; напряжение - 22-24 В; шаг наплавки (продольная подача) - 3,5-4 мм/об; частота вращения детали - 3-4 мин-1; скорость подачи проволоки - 165-170 м/ч; вылет электрода - 14-18 мм; смещение электрода - 8-10 мм. После наплавки вал при необходимости правят, протачивают по наружному диаметру, фрезеруют и шлифуют шлицы. При центрировании шлицевого соединения по наружному диаметру его после обточки шлифуют. Если по техническим требованиям необходимо обеспечить повышенную твердость шлицев, то после фрезерования шлицы закаливают в масле при нагреве до 850°С, отпускают при температуре 200-250°С и шлифуют.

Наплавка шлицев приводит к деформации вала и термическому воздействию на соседние с ними участки вала. Этих последствий лишен способ пластического деформирования - раздача с одновременным или последующим калиброванием. Малоизношенные шлицы деформируют без нагрева. При износе более 0,6 мм проводят предварительную нормализацию детали при нагреве до 800-850°С.

Раздачу выполняют проталкиванием вала на гидравлическом прессе с усилием до 50 кН через вращающиеся ролики специальной многороликовой головки, установленной на столе пресса, который снабжен выталкивателем. Вал с изношенными шлицами закрепляют в центрах силового цилиндра пресса и выталкивателя; При обратном ходе вал выталкивается из головки.

Ролики диаметром 60-80 мм имеют деформирующий выступ (клин) с углом 85-90°, который внедряется в шлиц и раздает его по ширине. Раздачу малоизношенных шлицев выполняют роликами, снабженными ребордами для одновременного калибрования шлицев по ширине. Шлицы с большим износом после раздачи калибруют или подвергают механической обработке. При необходимости проводят закалку шлицев до необходимой твердости.

Шлицы в деталях типа втулок (ступицы и др.) восстанавливают пластическим деформированием инструментом, состоящим из деформирующих роликов и многозубовой шлицевой калибрующей втулки, установленных на шлицевой оправке. Шлицевая оправка служит для центрирования инструмента в отверстии детали, иногда деталь со шлицевым отверстием нагревают до температуры ковки, в отверстие вводят холодный шлицевой вал, затем деталь обжимают под прессом или молотом при помощи специальных матрицы и пуансона.

Раздачей можно восстанавливать шлицы с износом до 2 мм. При больших износах применяют комбинированный способ, заключающийся в том, что вдоль шлицев к их вершинам электроконтактным способом приваривают стальную полосу или проволоку. При приварке полосы (проволоки) происходят разогрев шлица и его деформация под действием усилий от сварочных роликов, в результате чего уменьшается высота и увеличивается ширина шлица, компенсируя этим его износ с учетом припуска на последующую механическую обработку. Отрезки полосы необходимой длины и толщины предварительно прихватывают в одной или нескольких точках, затем приваривают по всей длине и одновременно раздают шлицы.

Одновременно наплавляют и осаживают два противоположных шлица со скоростью 0,5-0,8 м/мин. После наплавки и осадки одной пары шлицев ролики разводят, и вал поворачивается на необходимый угол для восстановления следующей пары шлицев. Наваренные и деформированные шлицы подвергают механической обработке. Способ обладает высокой производительностью. Ресурс восстановленных валов не ниже ресурса новых.

Восстановление деталей четвертым способом выполняют заменой шлицевой части (иногда так ремонтируют внутренние шлицы). При этом шлицевое отверстие растачивают так, чтобы его диаметр был больше диаметра впадин шлицев на 0,5-1,5 высоты шлица. Затем изготавливают шлицевую втулку и запрессовывают ее в расточное отверстие. Втулку дополнительно крепят штифтами или приваривают в нескольких местах.

Восстановление шеек валов и осей. Валы и оси имеют цилиндрические шейки под неподвижные (подшипники качения, шкивы и др.) и подвижные (сальники, шестерни и др.) соединения. Первые изнашиваются равномерно и незначительно (до 0,10-0,15 на диаметр), износ вторых может достигать нескольких миллиметров, чаще неравномерный по диаметру, иногда даже односторонний. В зависимости от значения и характера износа шейки валов и осей восстанавливают следующими способами:

1) Обработка под ремонтный размер.

2) Постановкой дополнительной ремонтной детали.

3) Пластическим деформированием.

4) Наплавкой.

5) Электроконтактной приваркой ленты.

6) Металлизацией.

7) Гальваническими покрытиями.

8) Полимерными материалами.

Сущность этих способов описана ранее. Поэтому рассмотрим лишь некоторые их особенности и характеристики применительно к восстановлению шеек валов и осей. Обработку под ремонтный размер и постановку дополнительных ремонтных деталей (напрессовка втулок, колец) применяют тогда, когда это позволяет конструкция вала, а восстановить шейку до нормального размера невозможно или затруднительно.

Эффективным способом восстановления шеек под подшипники качения, особенно в условиях мастерских перерабатывающих предприятий, являются электромеханическая высадка и сглаживание. Шейки пустотелых валов можно восстановить раздачей. Слабонагруженные шейки под подшипники качения, например, якоря генератора, восстанавливают накаткой зубчатым роликом. Достоинства восстановления шеек пластическим деформированием: высокие качество и производительность, простота и доступность, нет расхода материалов, низкая себестоимость и др. Однако эти способы применимы при малых износах, в основном при восстановлении шеек под подшипники качения.

Широкое применение для восстановления шеек получили различные способы наплавки: вибродуговая, в среде защитных газов (СО2 и др.), под флюсом, плазменная и др.

Наиболее эффективны наплавки в среде углекислого газа и плазменная, а для сильноизношенных шеек - наплавка под флюсом. Дуговые способы наплавки целесообразно применять при больших износах и тогда, когда требуется восстановление наплавкой не только шеек, но и других поверхностей (например, шлицев, резьбы и др.).

Рациональна и экономична электроконтактная приварка ленты, которая применяется для восстановления деталей с износом до 0,5 мм на диаметр, перед приваркой шейку обязательно шлифуют до диаметра на 0,3 мм меньше номинального. Шероховатость поверхности должна быть Ra = 1,25-0,63 мкм.

Металлизация (напыление) позволяет регулировать толщину и свойства покрытий, не оказывает термического влияния на деталь. Главный ее недостаток - не всегда достаточна и стабильна сцепляемость покрытий. Для ее повышения поверхность подвергают дробеструйной обработке. Наибольшую сцепляемость обеспечивает детонационная металлизация. Иногда для обеспечения хорошей сцепляемости напыленный на шейку слой оплавляют.

С этой же целью часто применяют двухслойное напыление: сначала напыляют подслой биметаллическим термореагирующим порошком (Ni+Al), обладающим экзотермическими свойствами, а затем напыляют основной слой. Прочность сцепления покрытия уменьшается с увеличением его толщины. Поэтому целесообразно применять напыление для восстановления деталей с износом до 0,4-0,6 мм. Кроме того, используемые при газотермическом напылении порошковые материалы значительно дороже электродных проволок, применяемых при наплавке, а коэффициент использования порошков невелик и уменьшается с уменьшением диаметра восстанавливаемой детали. Так, при напылении на валы диаметром 40-60 мм он составляет 0,55.

Гальванические покрытия целесообразно и эффективно применять при восстановлении и упрочнении малоизношенных шеек валов в условиях специализированных предприятий. Железнение рекомендуется применять при износе шеек до 0,5-0,8 мм на диаметр, а хромирование - для восстановления шеек с износом до 0,3 мм, требующих высокой твердости и износостойкости. Шейки крупных валов эффективно восстанавливать электроконтактным размерным железнением (электронатиранием). Они обеспечивают наибольший коэффициент металла и минимальный объем механической обработки или вовсе исключают ее.

Применение полимеров (герметиков, анаэробных материалов, эпоксидных композиций и др.) для восстановления шеек под подшипники качения привлекает простотой и доступностью технологии, хорошим качеством и низкой себестоимостью. Наличие полимерной пленки между стальными поверхностями предотвращает фреттинг-коррозию - основной вид изнашивания неподвижных соединений.

Восстановление посадочных отверстий. Наиболее распространенным дефектом корпусных деталей является износ поверхности отверстий под подшипники качения, стаканы подшипников, втулки. По данным ГОСНИТИ, до 80% корпусных деталей требуют восстановления посадочных поверхностей под подшипники и стаканы подшипников. Износ этих поверхностей колеблется от сотых долей до 1 мм. В зависимости от материала и конструкции детали, значения и характера износа поверхности отверстий восстанавливают следующими способами:

1) Обработкой под ремонтный размер.

2) Полимерными материалами.

3) Постановкой дополнительной ремонтной детали.

4) Наплавкой.

5) Электроконтактной приваркой ленты.

6) Металлизацией.

7) Гальваническими покрытиями.

Обработку под ремонтный размер применяют при ослаблении посадки в корпусе различных втулок, штифтов.

Восстановление подшипниковых соединений полимерными материалами повышает не только их ресурс, но и износостойкость зубчатых колес и самих подшипников.

Постановка дополнительной детали - распространенный способ восстановления посадочных отверстий в корпусных деталях. При этом применяют различные варианты.

Часто корпус растачивают на глубину 3-6 мм, запрессовывают в него заранее изготовленное стальное кольцо и вновь растачивают под номинальный размер. Кольцо дополнительно стопорят винтами, сваркой, с помощью эпоксидного состава или клея. Этот способ в ремонтной практике называют кольцеванием или завтуливанием. Он имеет существенные недостатки: постановка толстостенных колец ослабляет сечение стенок, перемычек, требует большого расхода материала и объема механической обработки; необходимость применения дорогих горизонтально-расточных или других станков для обеспечения точности обработанного отверстия и его координации по отношению к базовым поверхностям.

Обеспечить необходимую точность восстановления отверстия без применения специального дорогостоящего оборудования можно следующим образом. Отверстие в корпусе растачивают на любом станке или приспособлении без строгого соблюдения требований точности. На токарном станке изготавливают стальное кольцо, наружный диаметр которого несколько меньше диаметра расточного отверстия, а внутренний обработан под номинальный размер с соблюдением требуемой точности и шероховатости. Затем кольцо вклеивают в корпус по специальному кондуктору, обеспечивая тем самым правильное пространственное положение восстановленного отверстия. Чтобы обеспечить универсальность этого способа и применимость к различным корпусным деталям, кондукторы собирают по принципу универсально-сборных приспособлений из набора нормализованных и специальных элементов (по типу детского конструктора).

Дальнейшим развитием этого способа является технология восстановления изношенных посадочных отверстий путем установки так называемых свертных втулок. Сущность способа состоит в следующем. Посадочное отверстие в корпусе растачивают с шероховатостью Rz = 20-10 мкм, снимают фаску 0,5x45°, обезжиривают ацетоном и наносят на поверхность эпоксидный состав без наполнителя. Через 10 мин в отверстие с помощью специального приспособления запрессовывают обезжиренную свертную втулку и раскатывают ее на радиально-сверлильном станке до номинального размера жестким регулируемым раскатником, настроенным на размер, больший среднего диаметра посадочного отверстия на 0,03-0,05 мм. При диаметре отверстия более 150 мм для обеспечения нужной точности после раскатывания отверстие растачивают. Припуск на растачивание оставляют равным 0,1-0,3 мм.

Свертную втулку изготавливают из стальной ленты или листа (сталь 30-45) толщиной 0,6-1,7 мм путем гибки в трехвалковом гибочном приспособлении. Длину заготовки ленты для изготовления втулки определяют по формуле

L = А(Д - l + d) + DL,                                                                                                (4.16)

где Д - диаметр расточенного отверстия, мм;

l - номинальная толщина ленты, мм;

d - допуск на толщину ленты, мм;

DL - допуск на длину заготовки, мм.

Для ленты толщиной 0,7-0,95 мм d = 0,07 мм, 0,95-1,3-0,09 мм, 1,3-1,7 мм - 0,11 мм. Для диаметров 30-160 мм DL = 0,10-0,15 мм. Для получения необходимой длины ленты пакет заготовок (30-50 шт.) обрабатывают на фрезерном станке. Ширину ленты принимают меньше ширины посадочного отверстия на 0,5-1 мм, так как при раскатке длина втулки увеличивается.

Диаметр отверстия для установки свертной втулки без последующего растачивания определяют по формуле

L = Д1 + 2l - Е,                                                                                                           (4.17)

где Д1- номинальным диаметр восстанавливаемого отверстия, мм;

Е - гарантированный натяг, равен 0,3 мм.

Если после раскатывания отверстие растачивают, то диаметр уменьшают на значение припуска на растачивание.

Свертные втулки можно устанавливать в отверстие корпуса и без клея. В этом случае на поверхности отверстия после расточки шероховатостью Ra = 2,50-1,25 мкм нарезают винтовую канавку треугольного профиля (70-80°) глубиной 0,35-0,45 с шагом 3-5 мм. При последующем раскатывании жестким раскатником металл втулки затекает в эту канавку, чем обеспечивается необходимая прочность посадки.

При повторном ремонте изношенную свертную втулку заменяют новой.

Данный способ по сравнению с другими имеет ряд преимуществ: высокая производительность и износостойкость; применение дешевых и доступных материалов с коэффициентом их использования, близким к единице; возможность многократного восстановления; невысокие требования к подготовке поверхности для установки кольца и др.

Наплавка посадочных отверстий в корпусных деталях редко применяется, так как они обычно изготавливаются из трудносвариваемых материалов. Иногда применяют так называемую микронаплавку вращающимся медным диском или пучком медных проволочек, наплавку латунным электродом.

Электроконтактная приварка стальной ленты к чугунным деталям имеет некоторые особенности. В результате насыщения ленты углеродом чугуна после наплавки твердость поверхности неравномерна, в сварочных точках она гораздо выше, чем в соседних местах. Чтобы уменьшить это явление, берут малоуглеродистую ленту толщиной 1 мм, а отверстие растачивают на глубину 0,5-0,6 мм. Кроме того, приварку ведут по винтовой линии без перекрытия швов. Несмотря на это, обработка таких отверстий обычным лезвийным инструментом затруднена: можно либо растачивать резцами с пластинками из Гексанита-Р или шлифовать кругами из белого электрокорунда.

Металлизация не оказывает термического воздействия на деталь, поэтому перспективна и получает все большее распространение при восстановлении посадочных отверстий в корпусных деталях.

Некоторые предприятия для восстановления посадочных отверстий применяют железные, цинковые и железо-цинковые гальванические покрытия. Их рекомендуется применять при небольших износах (до 0,3-0,4 мм на диаметр). Во многих случаях наносят размерные покрытия, не применяя механической обработки до и после наращивания. Цинковые и железо-цинковые покрытия мягкие, пластичные. Поэтому подшипник легко запрессовывается даже при несоблюдении заданного диаметра отверстия. Покрытия наносят проточным, местным и электроконтактным (электронатирание) способами.

Устранение трещин в корпусных деталях. Трещины устраняют фигурными вставками, сваркой, полимерными материалами, постановкой накладок, клеесварным способом.

Сущность способа устранения трещин постановкой фигурных вставок заключается в стягивании трещины путем запрессовки вставки в предварительно подготовленный в детали паз. Вставки изготавливают прокаткой из малоуглеродистой стали. Трещины длиной до 50 мм (в перемычках между гильзами цилиндров, клапанными гнездами и т.д.) устраняют только стягивающими фигурными вставками, а более 50 мм - стягивающими и уплотняющими вставками.

Технология заделки трещин уплотняющими фигурными вставками заключается в следующем. Отступив от конца трещины в сторону ее продолжения на 4-5 мм, сверлят отверстие диаметром 4,8 мм для деталей с толщиной стенки до 12 мм и диаметром 6,8 мм - больше 12 мм на глубину соответственно 3,5 и 6,5 мм. Затем в просверленное отверстие устанавливают фиксатор специального кондуктора, по которому сверлят второе отверстие. Затем, переставляя фиксатор кондуктора, сверлят необходимое количество отверстий по всей трещине. Кроме того, поперек трещины через каждые пять отверстий сверлят по два отверстия с каждой стороны трещины. Продувают отверстия сжатым воздухом. Поверхности отверстий и вставок обезжиривают ацетоном и смазывают эпоксидным компаундом. Устанавливают в паз сначала поперечные, а затем продольные вставки, расклепывают их и зачищают заподлицо с поверхностью детали.

Аналогично устраняют короткие трещины стягивающими вставками. Поперек трещины с помощью специального кондуктора сверлят шесть отверстий (по три с каждой стороны трещины) диаметром 3,5 мм с шагом 4,2 мм на глубину L0 мм. Перемычки между отверстиями удаляют специальным пробойником, создавая канавку шириной 1,8 мм. Паз продувают воздухом. Поверхности паза и вставки обезжиривают, смазывают эпоксидным компаундом, запрессовывают вставку в паз, расклепывают ее и зачищают. Трещина стягивается за счет разности шага (0,2 мм) между отверстиями паза и цилиндрами вставки.

Разработан и выпускается переносной комплект ОР-11362, в состав которого входят фигурные вставки, необходимая технологическая оснастка и инструмент. Данный способ отличается низкой трудоемкостью, простотой и доступностью в условиях любого ремонтного предприятия или мастерской.

Применяют два варианта клеесварного способа заделки трещин. Вариант первый: трещину подготавливают к сварке и заваривают. Затем сварной шов и околошовную поверхность шириной 40-50 мм по обе стороны очищают от шлака, брызг, зачищают до металлического блеска, обезжиривают ацетоном и наносят тонкий слой (до 2 мм) состава на основе эпоксидной смолы с наполнителем. После отверждения проверяют герметичность заделки трещин. Полимерный состав, кроме герметизации, повышает усталостную прочность шва и защищает его от коррозии.

ГОСНИТИ разработал новый вариант клеесварного способа заделки трещин в чугунных деталях, основанный на использовании двух разнородных технологических процессов: контактной точечной сварки и склеивания. При этом способе поверхность вокруг трещины на 40-45 мм зачищают шлифовальным кругом или металлической щеткой на глубину 0,3-0,6 мм, концы трещины засверливают сверлом диаметром 2-4 мм. Поверхность обдувают сжатым воздухом, обезжиривают ацетоном и наносят на нее тонкий слой (0,3-0,6 мм) клеевой композиции. Затем на клеевой слой накладывают заранее изготовленную и обезжиренную стальную накладку, приваривают ее контактным точечным способом, в результате чего образуется клеесварное соединение.

Накладку изготавливают из малоуглеродистой стали (сталь 10 или 20) с таким расчетом, чтобы она перекрыла трещину на 15-20 мм по длине и на 30-40 мм по ширине. Толщину накладки выбирают в зависимости от марки чугуна и толщины стенки детали, исходя из условия обеспечения равнопрочности соединения и основного металла (обычно она равна 0,6-2 мм при толщине стенок соответственно 5-20 мм).

В качестве клея используют специальные композиции на основе эпоксидной смолы, например смола ЭД-20 - 100 частей; полиэтилен-полиамин - 12; растворитель тиокол - 20; пластификатор винилокс - 20; чугунный порошок - 50 частей. Существующие клеевые композиции, применяемые для заделки трещин, не пригодны для приварки стальной наплавки к чугуну по жидкому слою.

Сварной шов делают не сплошным, а сварочными точками, расположенными в шахматном порядке по два ряда по обе стороны трещины. Расстояние между рядами 20-25 мм, шаг между точками - 25-35 мм. Сварка точками позволяет формировать соединение без значительного термического влияния на металл детали.

Клеевая прослойка воспринимает часть нагрузки, приложенной к соединению, разгружая сварочные точки, обеспечивает герметичность и высокую прочность соединения (169-178 МПа), равную прочности чугуна. По сравнению с дуговой или газовой сваркой рассмотренный способ улучшает условия труда, в 2-3 раза повышает его производительность, обеспечивает возможность заделки трещин как в тонкостенных, так и в толстостенных деталях без разделки трещин. Трудоемкость восстановления деталей уменьшается более чем в 5 раз по сравнению с креплением стальной накладки болтами или винтами, себестоимость заделки трещин в 4,7 раза меньше, чем при сварке проволокой ПАНЧ-11.

4.3. Характерные дефекты и способы восстановления типовых деталей

Режущие рабочие органы. Для переработки сельскохозяйственной продукции массовое применение получили ручные обвалочные ножи, крестовые ножи и ножевые решетки промышленных мясорубок (волчков), ножи куттерных и центробежных свеклорезных установок и другие режущие рабочие органы. Режущий инструмент эксплуатируется в условиях знакопеременных динамических нагрузок в агрессивных средах и относится к быстроизнашивающимся деталям. Его расход за период эксплуатации оборудования весьма велик, а затраты на инструмент сопоставимы со стоимостью машин.

При резании пищевого сырья изнашиваются главным образом режущие кромки инструмента, при этом потери металла составляют не более 1-2% от его первоначальной массы. Это свидетельствует о наличии значительного остаточного ресурса и о необходимости восстановления и упрочнения режущего инструмента.

В мясной промышленности большую часть оборудования составляют мясоизмельчительные машины. Надежность их работы и качество получаемого продукта во многом зависят от износостойкости деталей режущего комплекта (ножей и решеток). Основной причиной выхода из строя режущих инструментов является изнашивание. Его интенсивность особенно повышается при переработке замороженного мяса и мясокостного сырья.

У крестовых ножей наиболее частым дефектом являются износ режущих поверхностей (уменьшение их линейных размеров) и затупление лезвия. Наличие данного дефекта ухудшает качество измельчения продукта, приводит к резкому повышению температуры в зоне резания и возрастанию энергозатрат на обработку перерабатываемой массы.

На мясоперерабатывающих предприятиях работоспособность крестовых ножей восстанавливают путем ежесменных перезаточек на шлифовальных станках. Этот способ наиболее прост, но восстанавливать работоспособность крестовых ножей заточкой можно только до определенного предела, ограниченного небольшой высотой режущих поверхностей.

Изношенные крестовые ножи можно восстанавливать путем установки на штифты дополнительных ремонтных режущих пластин, выполненных из сплавов с высокой износостойкостью. Однако в местах соединения пластин с ножом на их поверхностях возникают очаги фреттинг-коррозии, вызывающие ускорение процесса изнашивания.

Распространенным способом восстановления крестовых ножей является дуговая наплавка. Подготовка кромок ножа под наплавку заключается в снятии по всей длине фасок размерами 3 мм х 45°, а затем его подвергают пескоструйной обработке. Для уменьшения склонности к трещинообразованию ножи перед наплавкой нагревают до 300-400°С.

Наплавку электродами ЗН-60М, ОЗИ-3, ОЗЛ-6 рекомендуется вести на постоянном токе обратной полярности короткой дугой (I = 80-100 А - для электродов диаметром 0,3 мм и I = 160-240 А - для электродов диаметром 0,5 мм). Применение наплавки позволяет повысить долговечность крестовых ножей в 3,5-4 раза, улучшить их работоспособность и режущие свойства.

Для восстановления изношенных ножей на некоторых предприятиях используют наплавку лежащим электродом под флюсом. Электродами служат металлические пластины или трубки. Перед наплавкой проводят подготовительные операции. Во избежание короткого замыкания наплавляемую поверхность ножа (лезвие) покрывают слоем гранулированного плавленого флюса типа АН-348 А толщиной 3-5 мм. Над ним укладывают электрод, зажатый в специальном электроде-держателе. Поверхность электрода покрывают ровным слоем легирующей шихты, состоящей из сухих порошковых материалов. Иногда для этого используют легирующую шихту в виде пасты, а для закрепления порошков - жидкое натриевое стекло.

В качестве источника питания для наплавки можно применять сварочные трансформаторы переменного тока (ТСД-1000, ТСД-2000, ТДМ-501, ДДМ-503 и др.), сварочные машины постоянного тока (ПСМ-500, ПСМ-1000 и др.), а также сварочные выпрямители (ВД-313, ВДУ-506 и др.).

Способ наплавки пластинчатым электродом отличается простотой, не требует специального сварочного оборудования, позволяет легко управлять получением заданных свойств и состава наплавленного металла за счет соответствующего легирования через электрод из стали, а также через керамические флюсы или легирующую порошковую шихту. Кроме восстановления рабочих поверхностей крестовых ножей, этот способ может использоваться для наплавки веерных пластин прессов, молотков дробилок и других быстроизнашивающихся деталей, имеющих плоские поверхности.

Технология восстановления методом давления в штамповочной оснастке

В настоящее время разработана технология восстановления крестовых ножей давлением в штамповой оснастке.

Технологический процесс восстановления осуществляется следующим образом (рис. 4.23). Нагретый до температуры 1100±50°С изношенный нож устанавливают в ручей матрицы на центрирующую оправку.

Рис. 4.23. Оснастка для восстановления крестовых ножей:
а - общий вид, б - схема:
1 - корпус; 2 - нож; 3 - матрица; 4 - вертикальный пуансон; 5 - клинья; 6 - горизонтальный пуансон; 7 - пружины; 8 - выталкивающая часть; 9 - гидравлический выталкиватель; 10 - оправка; 11 - ограничители

При рабочем ходе пресса клинья перемещают горизонтальные пуансоны в направлении восстанавливаемого ножа. При деформации передней поверхности ножа металл перемещается в пустоты ручья матрицы и заполняет их. В момент окончания рабочего хода горизонтальных пуансонов и завершения формообразования передней режущей поверхности начинается деформирование скошенным выступом вертикального пуансона задней нерабочей поверхности ножа. В результате перераспределяемый металл окончательно заполняет выемки ручья матрицы. В штамповой оснастке наряду с восстановлением размеров режущих кромок происходит восстановление изношенной ступицы ножа за счет перемещения запаса металла с задней (нерабочей части) к изношенным участкам.

После окончания процесса деформации вертикальный пуансон и клинья, закрепленные на траверсе пресса, отводятся, при этом горизонтальные пуансоны под действием пружин перемещаются до упора ограничителей в стенки матрицы, а затем поковка ножа удаляется из матрицы выталкивателем.

Заключительным этапом технологии является механическая обработка штампованного ножа с последующими операциями закалки и низким отпуском.

Неподвижные ножевые решетки изготавливают в виде дисков с круглыми отверстиями. Размеры решеток определяются параметрами мясорубки, на которой они функционируют, а конструкция - видом перерабатываемого продукта. Кромки отверстий решеток, режущие по всему своему периметру, и производят продольные круговые надрезы продукта. Качество измельчения зависит, прежде всего, от остроты режущих кромок отверстий. Их затупление (дефект 1) (рис. 4.24) приводит к увеличению усилий резания и энергозатрат, а качество резания продукта снижается. Поэтому плоскости решеток ежесменно затачивают до выведения следов завальцовки режущих кромок.

Рис. 4.24. Дефекты ножевой решетки промышленной мясорубки (h - толщина решетки)

Так как обе плоскости ножевой решетки рабочие, в случае затупления режущих кромок одной плоскости возможна перестановка решетки.

Попадание в измельчаемый продукт твердых включений увеличивает динамические нагрузки на решетку, что обуславливает возникновение трещин и приводит в дальнейшем к поломке решетки (дефект 2). Распространенным дефектом решетки является разбивка шпоночного паза (дефект 3). Наличие такого дефекта снижает качество резания и даже является причиной разрушения решетки. Работоспособность решеток восстанавливают шлифованием с последующей притиркой. Так как при работе ножевые решетки подвергаются интенсивному коррозионно-механическому изнашиванию, их при изготовлении упрочняют.

К основным дефектам, образующимся в процессе эксплуатации ножей куттеров (рис. 4.25), относятся затупление и износ режущей кромки (дефект 1), образование сколов и трещин на лезвии (дефект 2), износ посадочного отверстия (дефект 3).

Рис. 4.25. Дефекты ножей куттеров

Затупление режущей кромки вызывает возрастание силового воздействия на нож. Это связано, прежде всего, с тем, что нож кут-тера начинает не резать, а сминать измельчаемый продукт. В результате перед режущей кромкой скапливается плотная масса деформированного мяса, которая снижает производительность куттеpa, повышает температуру фарша и ухудшает его качество. Поддерживают требуемую остроту режущих кромок ножей ежесменной перезаточкой.

При образовании сколов и трещин ножи куттеров выбраковывают.

Износ посадочного отверстия ножа влечет за собой дисбаланс ножевого вала и, как следствие, повышенные нагрузки на подшипники. Кроме того, нарушается зазор между ножом и чашей, что увеличивает время куттерования и ухудшает качество фарша.

При износах посадочного отверстия ножи куттеров выбраковывают.

Основной недостаток существующих конструкций режущих органов, в том числе ножей-куттеров, - их низкая ремонтопригодность.

Восстановление режущих свойств заключается лишь в слесарно-механической обработке режущей кромки, поэтому при изготовлении и восстановлении режущего инструмента для оборудования по переработке сельскохозяйственной продукции большое внимание уделяют его упрочнению.

Одним из способов упрочнения режущих инструментов является поверхностное пластическое деформирование. Обработка наклепом применяется для упрочнения ленточных и дисковых пил. Вначале пилы подвергают ступенчатой или изотермической обработке, после чего осуществляют отпуск на твердость HRC = 45-50, затем для дополнительного упрочнения накатывают роликами. Для этого осуществляют чеканку зубьев (вручную или на полуавтоматических станках) и плющение вершин зубьев пил, что одновременно с повышением износостойкости инструмента позволяет исключить операцию развода зубьев.

Эффективно применение алмазного выглаживания для упрочнения инструмента с твердостью до HRC = 65. Этот универсальный метод может заменить операции окончательного шлифования, полирования, доводки и суперфиниширования. Обработку выполняют специальными инструментами - выглаживателями, оснащенными сфероидальными, трапециевидными или конусообразными деформирующими элементами, изготовленными из синтетических сверхтвердых материалов: эльбора, гексанита, композита и. др. Износостойкость выглаженной поверхности в 2-3 раза выше шлифованной и на 20-40% - полированной. Наиболее эффективно применение алмазного выглаживания в случае предварительного нанесения износостойких хромовых покрытий на режущую часть инструмента. При этом улучшается сцепление покрытия с основным материалом, повышается усталостная прочность инструмента.

Практика упрочнения деталей показывает целесообразность применения криогенной обработки для цементированных и азотированных инструментов. Режим криогенной обработки сталей с насыщенным поверхностным слоем аналогичен принятому для углеродистых или легированных инструментальных сталей с таким же содержанием углерода и легирующих примесей, как и в поверхностном слое.

В качестве источников умеренного холода (до -70°С) при обработке инструментов используют аммиачные и фреоновые установки, для получения температуры до -135°С - криогенные. Могут также применяться криогенные аппараты, в которых криогентами служат твердая углекислота, жидкие азот и кислород, воздух и др.

При производстве режущего инструмента для мясной промышленности чаще других применяют процесс цементации, выполняемый в твердом карбюризаторе или газовой среде при температуре 900-920°С.

В решетках к волчкам после цементации в твердом карбюризаторе на толщину слоя 1,6-2 мм и последующего нагрева в обычной атмосфере поверхностный слой насыщается углеродом на глубину до 1,2 мм, поэтому твердость на поверхности достигает НУ = 470, максимальная твердость НУ = 660-700 наблюдается на глубине 0,4-1 мм. Если учесть, что решетки после термообработки шлифуют на глубину 0,4 мм, то работоспособный слой удаляется после двух-трех переточек инструмента. Поэтому наиболее эффективны процессы термодиффузионного упрочнения инструмента при использовании поверхностного насыщения другими элементами.

Сравнительные промышленные испытания решеток с диффузионными покрытиями и серийно выпускаемых (без покрытий) показали, что серийно выпускаемые комплекты рабочих органов волчков затуплялись и перетачивались через 16-20 ч работы, а комплекты с диффузионными покрытиями после 160-170 ч оставались в рабочем состоянии. Частичное затупление наступало приблизительно через 180-190 ч.

Электроискровое легирование применяют для упрочнения режущего инструмента и рабочих органов оборудования мясной и птицеперерабатывающей промышленности, в частности куттерных и дисковых ножей из стали 40X13.

Упрочнение ножей проводят электродом из вольфрамокобальтового твердого сплава ВК60М на установках типов «Элитрон-22» и МП-ЭЛ-1.

Установлено, что стандартные ножи имеют ресурс до очередной переточки 26 ч, те же ножи после упрочнения - свыше 35 ч.

Упрочнение инструментов повышает их ресурс в 1,5-2 раза, уменьшает расход и снижает затраты переточку и восстановление.

У хлеборезательных машин рамного типа при производстве сдобных сухарей по мере затупления ножей возрастают усилия резания, ухудшается качество среза, увеличивается количество крошки и деформированных ломтей. Заточку ножей производят на специальных устройствах при сравнительно небольших частотах вращения абразивного инструмента и малой подаче на абразив. При этом необходимо обильное смачивание затачиваемого инструмента охлаждающей жидкостью в связи с тем, что малая толщина лезвий затрудняет отвод теплоты от зоны заточки. Интенсивные режимы приводят к пережогу лезвий и значительному снижению периода их работоспособности.

Правка пластинчатых ножей непосредственно в машине может производиться переносным электрифицированным абразивным инструментом с чашечным кругом.

При заточке и правке режущего инструмента особое внимание нужно уделять тому, чтобы абразивная и металлическая пыль не попала на хлеб или сухарные плиты. После заточки ножи должны быть предварительно протерты, затем вымыты горячей водой и насухо вытерты. Если нож после заточки, и мойки отправляют на хранение, его необходимо подвергнуть консервации.

Правка ножей без их съема с машины должна осуществляться только при отсутствии полуфабриката в подающих и отводящих устройствах и в зоне резания. После правки ножи нужно протереть сухой мягкой тканью. При отсутствии обдувки необходимо протереть также направляющие и стабилизаторы.

Уменьшение толщины ножей позволяет снизить трение в межножевом пространстве хлеборезальных машин. Однако при этом снижается устойчивость ножей, что приводит к появлению волнистого среза. Увеличение натяжения ножей неприемлемо, так как статическая нагрузка на поперечинах рам или барабанах достигает значительных величин. Хорошие результаты при использовании тонких ножей в машинах рамного типа дает их эксцентрическое натяжение, обеспечивающее повышенную устойчивость режущей кромки. При этом отверстия для крепления ножевых пластин должны быть смещены в сторону режущей кромки на 2-3 мм. Оптимальный угол заточки 17-20°.

Рамные конструкции и корпусные детали

Рамные конструкции. Основными дефектами рамных конструкций являются появление трещин по сварным швам и изгиб элементов. После предварительной разделки швов трещины заваривают дуговой сваркой электродами Э-42А, Э-46А, MP-3, АНО-4, АЗС-12 и др.

Режим сварки (диаметр электрода и величину сварочного тока) устанавливают в зависимости от толщины стенок элементов металлоконструкций.

Трещины рам, изготовленных из профильного проката, устраняют заваркой с применением усилительных накладок. Одним из способов сварки рамных конструкций является полуавтоматическая сварка проволокой в углекислом газе. Для сварки используют шланговые полуавтоматы А-547У, А-825М, А-1631 в комплекте с источниками постоянного тока ВС-300, ВДГ-601, ВС-500. Сварку ведут с применением сварочных проволок Св-08Г2С, Св-10ГА и других диаметром 0,8-2 мм. Погнутые элементы правят в холодном или подогретом состоянии. Подогрев газовым пламенем применяют при значительных изгибах или скручивании. Подогревают до светло-красного цвета (800-850°С) на площади в 1,5-2 раза больше деформированного участка детали.

Корпусные детали. Основные дефекты корпусных деталей - трещины, износ посадочных поверхностей под подшипники, повреждения резьбы. Технология их устранения рассмотрена ранее.

Блоки цилиндров компрессоров выбраковывают, если на рабочей поверхности зеркала имеются трещины, а также при обломах фланцев.

Незначительный износ рабочей поверхности цилиндров (до 0,1 мм), небольшие задиры, царапины, вмятины, овальность и конусность до 0,05 мм устраняют зачисткой или хонингованием. Хонингование проводят на вертикально-хонинговальных станках 3А833 хонинговальными головками с корундовыми брусками на керамической или бакалитовой связке зернистостью 400-600.

При износе рабочей поверхности по внутреннему диаметру цилиндров до 2 мм ее можно восстановить до номинального размера путем железнения с последующим пористым хромированием и механической обработкой поверхности.

При износе зеркала цилиндров более 2 мм, а также при появлении на нем раковин цилиндры ремонтируют расточкой (на 10-15 мм) на вертикально-расточном станке с последующей установкой дополнительной детали - гильзы. После запрессовки гильза обрабатывается (растачивается и хонингуется до номинального размера). Наиболее качественная расточка достигается при скорости резания 175 м/с, глубине резания 0,15-0,2 мм и подаче 0,1-0,15 мм/об.

Резьбовые отверстия, имеющие срыв резьбы более двух ниток, восстанавливают рассверливанием с последующим нарезанием резьбы увеличенного диаметра или установкой спиральных вставок. Трещины на фланце блока заваривают.

Особое внимание обращают на состояние поверхности верхнего торца блока, на котором крепится клапанная доска. Она должна быть ровной, без рисок и заусениц. При повреждении торцовой поверхности блока ее шлифуют и притирают на притирочной плите.

При ремонте картера обращают особое внимание на состояние подшипников качения и опорных поверхностей, на которых они размещены.

Детали типа «вал»

При ремонте оборудования для переработки продукции животноводства и растениеводства встречаются следующие основные дефекты валов, валков и валиков: износ шпоночного паза; износ и повреждение резьбы; износ посадочных поверхностей под подшипники качения, скольжения и рабочие колеса; изгиб.

В механических мастерских мукомольных предприятий большой объем работ выполняют по обработке рабочих поверхностей вальцов, поверхность которых обрабатывают на шлифовально-рифельных станках.

Основные узлы шлифовально-рифельного станка: станина с подвижным столом, на котором расположены две стойки с подшипниками скольжения - люнеты (правый люнет перемещается по подвижному столу в зависимости от длины вальца); поворотная стойка, на которой расположены шлифовальный круг и два суппорта для крепления резцов; делительная колонка для установки храповиков, обеспечивающих при нарезке заданный шаг рифлей; наклонная балка-кулиса для выполнения заданного уклона рифлей при нарезке; три электродвигателя.

Обработка вальца включает два этапа: шлифование поверхности и нарезка рифлей.

Валец, подлежащий обработке, тщательно очищают от загрязнения, при помощи тали укладывают в люнеты и закрепляют. Одновременно левую полуось торцевым патроном соединяют с коробкой скоростей, которая может устанавливать две скорости вращения обрабатываемого вальца: для шлифования и для нарезки.

При шлифовании поворотную стойку поворачивают в такое положение, чтобы закрепленный на ней шлифовальный круг касался поверхности вальца. Процесс шлифования рабочей поверхности состоит из трех этапов: чернового, чистового, отделочного.

Шлифовать рекомендуется «мокрым» способом. Для этого применяют 5%-ный водный раствор каустической соды или 3%-ный раствор мыльного порошка.

Поверхность вальцов после шлифования должна быть гладкой, с матовым оттенком, без задиров и следов старых рифлей. Правильность цилиндрической поверхности проверяют индикаторной скобой и металлической плитой. По окончании шлифования на торцах вальцов оставляют фаску до 5 мм по длине вальца, проточенную под углом 30°.

На режим нарезки станок настраивают в следующем порядке. Поворотную стойку поворачивают, и суппорты резцов располагаются над поверхностью вальца. По числу зубцов подбирают храповик делительной колонки и укрепляют его на стойке головки.

Коромыслово-рычажной механизм устанавливают на заданную подачу зубцов храповика. Путем наклона линейки кулисного механизма по таблице на станине подбирают заданный уклон рифлей. На заданный профиль рифли резец заправляют по шаблону и закрепляют в суппорте. Коробку скоростей переключают «на нарезку».

В процессе нарезки постоянно следят за качеством рифлей. При крупной нарезке (четыре - шесть рифлей на 1 см) вальцы можно нарезать без предварительной шлифовки (при условии точной установки резца по старой нарезке). Перед мелкой нарезкой (более семи рифлей на 1 см) вальцы шлифуют полностью. Готовые вальцы вынимают из станка, укладывают на стеллажи, на торце мелом отмечают число и уклон рифлей.

При многосортовых помолах пшеницы стали применять вальцы с шероховатой поверхностью. В этом случае вальцы обрабатывают на специальном электроэрозионном станке при помощи электрических разрядов. На месте разряда металл плавится и удаляется с поверхности вальца, оставляя углубления - лунки, диаметр и глубина, которых находятся в прямой зависимости от величины энергии разряда. Шероховатость рабочей поверхности характеризуется глубиной и плотностью лунок.

Согласно рекомендуемым режимам обработки, параметры лунок колеблются в следующих пределах (на 1 см2): глубина 15-20 мкм, плотность 70-900. Обрабатывают одновременно оба парноработающих вальца.

Зубчатые колеса. Зубчатые колеса изготавливают преимущественно из легированных цементованных сталей. После цементации или цианирования и последующей термической обработки твердость рабочих поверхностей зубьев составляет 57-64 HRC.

Зубчатые колеса с цементированными зубьями заменяют, если износ цементационного слоя составляет 80%, а также при его растрескивании.

Наибольшее распространение получили следующие способы восстановления зубчатых колес: наплавка торцов зубьев; горячая объемная штамповка и ротационное пластическое деформирование.

При автоматической наплавке изношенных торцов каждый зуб наплавляется с принудительным формированием слоя в охлаждаемой водой медной форме - кристаллизаторе. Наплавка выполняется высокоуглеродистой проволокой под слоем флюса. Высокая скорость наплавки и интенсивный отвод тепла в наплавочную форму и тело зубчатого колеса сводят до минимума термическое влияние дуги на материал зубьев, что исключает повторную термическую обработку. Зубозакругление выполняют электрохимическим способом или на заточном станке.

Стальные колеса с изношенными зубьями среднескоростных и тихоходных открытых передач при модуле более 8 восстанавливают наплавкой рабочих поверхностей электродами. Толщину восстанавливаемых зубьев контролируют шаблоном, охватывающим 3-5 зубьев. При наплавке принимают припуск на последующую зачистку, опиловку или строжку профиля. В некоторых случаях после наплавки не прибегают к опиловке или строжке восстановленного профиля, а поворачивают колесо на 180° при установке.

Восстановление торцов может быть выполнено аргоно-дуговой наплавкой неплавящимся электродом с подачей присадочной проволоки, но этот метод не получил распространения.

При восстановлении зубчатых колес горячей объемной штамповкой колесо нагревают и помещают в закрытый штамп. Давлением металл в пластическом состоянии перемещается из нерабочих участков на изношенные. В случае недостаточного запаса металла зубчатое колесо предварительно наплавляют по нерабочей поверхности, и основной металл выдавливается на изношенные поверхности. Для штамповки применяют специально переоборудованные прессы с ускоренным ходом и усилием 4000-6300 кН. После штамповки проводят механическую и химико-термическую обработки зубчатых колес, как и при изготовлении новых.

Восстанавливают зубчатые колеса и ротационным деформированием, при котором изношенный зубчатый венец, нагретый ТВЧ, раздается пуансоном или роликами и одновременно обкатывается зубчатыми накатниками, формирующими зубчатый венец с минимальными припусками на последующую обработку.

Разработан комбинированный способ восстановления зубчатых колес. Технологический процесс восстановления состоит в наплавке зубьев проволокой Нп-30ХГСА под слоем флюса АН-348А на специальной установке, созданной на базе наплавочного станка У-653 без кристаллизатора и ограничения сварочной ванны. Перед наплавкой детали предварительно нагревают до температуры 250-300°С. Для получения припуска по толщине зубьев наплавленный венец нагревают ТВЧ до температуры 1150-1200°С и осаживают в открытом штампе на серийном гидравлическом прессе с усилием 1600-2500 кН. После этого зубчатый венец подвергают нормализации, формируют размеры отверстия ступицы прошивкой на гидравлическом прессе в холодном состоянии, а затем выполняют обработку резанием, химико-термическую и финишную обработки.

При таком способе восстановления обеспечиваются заданные качественные показатели по прочности соединения и плотности наплавленного металла, хорошая обрабатываемость обычным режущим инструментом, достаточное количество наплавленного металла для формирования полного профиля зубьев по длине и толщине и удовлетворительная обрабатываемость химико-термическим способом с обеспечением твердости зубьев в пределах 57-61 HRC.

При ремонте биметаллических колес венец с изношенными зубьями стачивают, напрессовывают новый венец, обтачивают его и нарезают зубья.

Трещины на ободе, ступице и спицах зубчатых колес устраняют заваркой или установкой накладки на болтах.

Коленчатые валы и шатуны компрессоров. Перед осмотром коленчатый вал тщательно очищают и сушат. Места, где могут возникнуть усталостные трещины, подвергают дефектоскопии. Микрометром замеряют отклонение шеек от правильной геометрической формы: овальность, конусность, седлообразность и бочкообразность. Установив коленчатый вал в центрах, стоечным индикатором проверяют биение коренных шеек вала и отклонение от параллельности образующих поверхности коренных и шатунных (мотылевых) шеек при горизонтальном и вертикальном положениях кривошипа.

При измерении отклонений от геометрической формы шатунных и коренных шеек пользуются индикаторной или микрометрической скобой. Измерения проводят в трех сечениях: в середине и на расстоянии 10 мм от обеих галтелей. В каждом сечении проводят два измерения в двух взаимно перпендикулярных плоскостях, одна из которых проходит через оси коренных и шатунных шеек. Результаты измерений заносят в таблицу. При сопоставлении результатов измерений с аналогичными, выполненными во время предыдущего ремонта, судят о скорости изнашивания и принимают решение об устранении дефектов. Отклонение от формы в пределах поля допуска на диаметр при эксплуатации считают допустимым.

Обязательными операциями, проводимыми при ремонте коленчатого вала, являются промывка сверлений масляных каналов горячими растворами, проверка их на проходимость, сушка, постановка заглушек на сверлениях при помощи герметиков или мастик из свинцового глета (60%) и глицерина (40%) и проверка плотности канала.

Характерными дефектами коленчатых валов компрессоров являются изгиб вала, износ шпоночного паза по ширине, износ шеек.

Изгиб коленчатого вала устраняют холодной правкой.

Для этого определяют место максимального прогиба и правят до его устранения. Для правки коленчатых валов компрессоров можно использовать гидравлический пресс ОКС-1671А. При небольшом изгибе (до 0,3 мм) вал правят местным наклепом щек. При правке вал нагружают так, чтобы он прогнулся в сторону, обратную искривлению, на величину, превышающую фактическую величину искривления. После выдержки под нагрузкой (1-2 мин) проверяют на биение все шейки и при необходимости повторяют правку. Метод наклепа основан на расчеканке внутренней поверхности щек, которая вызывает небольшой изгиб вала в направлении, обратном искривлению. Наклеп проводят пневматическим молотком.

В процессе износа при работе компрессора происходит также увеличение шероховатости поверхности шеек, устраняемое шлифованием и полированием вручную или на станках с приспособлениями. Вначале шлифуют коренные шейки с закреплением вала в центрах станка, затем шатунные (базой для обработки служат коренные шейки). Коленчатые валы малых и средних компрессоров обрабатывают с использованием вращающихся план-шайб с центросместителями, позволяющими совместить ось вращения планшайбы станка с осью шатунной шейки при ее обработке.

В условиях ремонтного цеха шейки коленчатых валов крупных компрессоров обрабатывают вручную. Вал укладывают в горизонтальное положение на нижних вкладышах коренных подшипников при обработке шатунных шеек или на деревянных брусках при обработке коренных подшипников. Вал тщательно очищают и проводят ряд измерений: расхождение щек вала в четырех положениях кривошипа (через 90° после вертикального положения; предельное расхождение щек - 0,02 мм), негоризонтальность (не более 0,1 мм на 1 м длины на всех участках), овальность, конусность, седлообразность и бочкообразность всех шеек. По результатам измерений отклонений от правильной геометрической формы проводят разметку, а затем напильником опиливают шейку. При большой толщине удаляемого слоя опиливают лыски (огранка), по которым легко замерить толщину удаляемого металла, а затем опиливают напильником грани до цилиндрической поверхности. При снятии слоя до 0,2 мм опиливают напильником цилиндрическую поверхность участками на дугах примерно по 30°. Рекомендуется обработка шеек на дуге 180°, а затем обработка на второй половине окружности во избежание смещения первоначальной оси шейки.

Для контроля при ручной опиловке применяют универсальный измерительный инструмент, шаблоны и приспособления. Для проверки прямолинейности образующих используют линейки с двусторонним скосом (по краске или световой щели). Радиус кривизны поверхности шеек определяют шаблоном в виде полуцилиндра по краске. Радиус галтелей контролируют плоским профильным шаблоном, опирающимся при полной обработке на образующую шейки вала, закругления галтелей и выступы вала.

При износе более 2% диаметра или необходимости восстановления номинального размера шеек применяют метод наплавки с последующими проточкой и шлифованием. Металл наплавляют слоями параллельно оси вала, поочередно в диаметрально противоположных направлениях во избежание деформации и перегрева вала.

При восстановлении номинальных размеров шатунных шеек коленчатых валов применяют наплавку колеблющимся электродом открытой дугой без флюса. В качестве наплавочного материала используют сварочную проволоку Св-08 Æ 1,6 мм и шихту на основе железного порошка ПЖШМ. В процессе плавления и отверждения формируется слой металла с высокой циклической вязкостью, усталостной прочностью и износостойкостью. Наплавку ведут в следующем режиме: частота вращения детали 0,3 мин-1, частота колебаний электрода 60-70 раз в минуту, напряжение дуги 24-26 В, сила тока 280-300 А, время наплавки 4-10 мин, скорость подачи проволоки около 300 м/ч, расход шихты 60 г/мин, расстояние от мундштука до шейки вала 25-27 мм.

В последние годы для восстановления шеек коленчатых валов компрессоров используют плазменную наплавку порошковых материалов, газопламенное напыление и другие способы.

Износ шпоночного паза по ширине устраняют заварной сваркой с последующим нарезанием паза. Для этого можно использовать сварочный трансформатор ТС-500, стол наплавщика ОХС-1549А и универсально-фрезерный станок 6Н82.

После проведения ремонтных операций коленчатый вал подвергают статической балансировке для проверки соответствия дисбаланса коленчатого вала допускаемым величинам. Вал проверяют со всеми вращающимися деталями: заглушками масляных каналов и противовесами (в бессальниковых компрессорах с напрессованными роторами электродвигателей). Снятые с вала противовесы маркируют (или сохраняют заводскую маркировку) и при установке не меняют местами. Противовесы до сборки проверяют на прилегание к сопрягаемой поверхности. После сборки в месте сопряжения не должен проходить щуп 0,03 мм, а между боковыми плоскостями щёк коленчатого вала и противовесами не должен проходить щуп 0,07 мм. Расстояние от поверхности противовеса до картера и подшипников при вращении должно быть не менее 4-5 мм. Болты крепления противовесов контрят замочными шайбами.

Собранный вал укладывают горизонтально на призмах и уравновешивают пластилином. Рассчитывают по массе и радиусу приложения груза необходимую массу снимаемого металла и удаляют его путем сверления криволинейных поверхностей противовесов.

К основным дефектам шатуна относятся усталостные трещины (выявляются дефектоскопией), выработка или ослабление посадки подшипниковой втулки, износ и повреждения плоскости разъема шатуна и опорных поверхностей, искривление или скручивание стержня шатуна и засорение масляных каналов. Износ подшипника верхней головки шатуна определяют щупом по зазору между пальцем и втулкой. В случае замены подшипника новым окончательную расточку втулки проводят после запрессовки ее в головку шатуна. Причиной износа отверстий в головках шатунов под втулку и вкладыши может быть недостаточный натяг в сопряжении. Втулки и вкладыши при работе компрессора проворачиваются и износ отверстия увеличивается, при этом не только увеличивается диаметр отверстия, но и искажается его геометрическая форма. Износ измеряют индикаторными нутромерами. Отверстия верхних головок растачивают (или развертывают) и запрессовывают втулки с увеличенным наружным диаметром. У изношенных отверстий нижних головок шатунов фрезеруют плоскости разъема с последующим растачиванием отверстия до номинального размера. Параллельность образующих расточки и плоскости разъема проверяют на плите с помощью индикатора.

Проверку на скручивание проводят на поверочной плите с помощью индикатора и отвеса. Изгиб шатуна определяют по совпадению отвеса с плоскостью осей болтов шатуна при выставленном вертикально шатуне или измеряют индикатором. Предельная непараллельность осей головок шатуна не должна превышать 0,02 мм на 100 мм, а неплоскостность осей (скручивание) - 0,06 мм на 100 мм длины. Правку шатунов с искривленным стержнем проводят под прессом в холодном состоянии. При централизованном ремонте однотипных машин для проверки шатунов используют поверочные стенды. При необходимости замены шатунов проверяют их массу. Разновесность шатунов не должна превышать 3% номинального значения массы шатуна. Повреждения на плоскости разъема шатуна или крышки устраняют шабровкой с проверкой по краске. При этом проверяют параллельность плоскостей разъема образующей поверхности отверстия нижней головки. Таким же образом исправляют опорные поверхности шатуна под головку и гайку болта с проверкой щупом.

Детали насосов, вентиляторов и сепараторов

У центробежных насосов поврежденные защитные втулки, крышки и кольца сальников, грундо-буксы при сборке насосов заменяют новыми. При капитальном ремонте заменяют также сальниковые набивки, картонные и другие уплотнительные прокладки независимо от их технического состояния.

Рабочие колеса могут иметь следующие дефекты: трещины, износ поверхностей лопаток по толщине, повреждения шпоночных пазов, износ уплотнительных поясков. Рабочие колеса с трещинами и износом поверхностей лопаток по толщине заменяют новыми. Дефекты шпоночных пазов устраняют обычными способами. Износ уплотнительных поясков - частый дефект рабочих колес. В этом случае зазор между пояском колеса и защитным кольцом корпуса превышает допустимые значения. Дефект устраняют, протачивая или шлифуя уплотнительные пояски колес под ремонтный размер защитного кольца, которое изготовляют с уменьшенным внутренним диаметром.

Электродвигатели с насосами соединяют муфтами, дефектами которых могут быть трещины, износ посадочной поверхности под вал насоса и электродвигателя, износ шпоночных пазов. При трещинах и износах посадочных поверхностей муфты заменяют новыми. При износе шпоночных пазов в муфтах под углом 90° делают новые пазы больше допустимых значений.

В некоторых насосах наружные поверхности муфт сопрягаются с подшипниками скольжения. При работе эти поверхности изнашиваются. Муфты с такими дефектами шлифуют до ремонтного размера и устанавливают подшипниковую втулку ремонтного размера.

Центробежные насосы типа К с электродвигателями привода соединяют с помощью двух полумуфт (одна на валу насоса, другая на валу электродвигателя). Дефектами полумуфт могут быть трещины, изломы, износ посадочных поверхностей под валы, а также в некоторых случаях выкрашивание, раковины поверхностей отверстий под соединительные пальцы. При ремонте полумуфты с такими дефектами заменяют новыми. В случае износа шпоночных пазов больше допустимых значений в муфтах под углом 90° делают новый паз.

У насосов НМЦ-6, 36 МЦ10-20 при трещинах, обломах любого характера и износе рабочих поверхностей или повреждениях резьб крыльчатку и корпус насоса бракуют.

Вмятины крышки устраняют правкой на станке с помощью специального приспособления или выправляют молотком, предварительно нагревая дефектное место газовой горелкой.

Трещины и дефектные резьбовые отверстия фланца заваривают, нагревая деталь перед сваркой до температуры 280-300°С в электропечи и нарезают резьбу номинального размера.

При износе шпоночного паза наконечника фрезеруют новый паз под углом 90° к прежнему. Наконечник бракуют при износе посадочных поверхностей под крыльчатку и вал электродвигателя более допустимых значений.

Патрубок, диффузор, клапан, кольцо графитовое и другие неметаллические детали бракуют при трещинах и обломах любого характера.

У насосов 36-1Ц1,8-12, 36-1Ц2,8-20, 50-1Ц7,1-31, 75-1Ц14,0-31 износ уплотняющих манжет и шейки вала устраняют заменой наконечников вала и уплотнений.

Деформацию рабочего колеса устраняют с помощью молотка и деревянной прокладки.

В настоящее время разработан технологический процесс восстановления наконечников центробежных насосов типа 50-ЗЦ7Д-20 газопламенным напылением с последующим упрочнением микродуговым оксидированием (МДО).

Схема технологического процесса представлена на рис. 4.26.

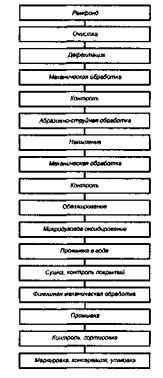

Рис. 4.26. Схема технологического процесса восстановления и упрочнения наконечников насосов типа 50-3Ц7, 1-20

Наконечники, поступающие в ремонт, очищают от грязи и жировых отложений с помощью моющих средств типа Лабомид-315 и Лабомид-102. Очищенные детали подвергают дефектации, затем проводят механическую обработку. Для получения требуемой шероховатости напыляемую поверхность подвергают абразивно-струйной обработке. Шероховатость поверхности после обработки должна быть Ra = 120-60 мкм.

Газопламенное напыление проводят в два этапа: напыление подслоя горелкой "Искра-I" порошком ПТ-Ю5Н и напыление основного слоя горелкой "Искра-I" алюминиевым порошком САС-2.

После напыления наконечника восстанавливаемую поверхность подвергают механической обработке на токарно-винторезном станке 16К20 с припуском под обработку напыленных поверхностей детали микродуговым оксидированием. Детали обезжиривают в водном растворе, содержащем 5-10 г/л NaOH, 40-50 г/л Na3PО4 и 3-5 г/л Na2SiО3, затем детали промывают в воде, после чего поверхности, не подлежащие упрочнению, изолируют.

Подготовленные детали монтируют на подвеску и опускают в ванну с электролитом. Оксидирование осуществляют в электролите следующего состава: КОН - 2,8-3,2 г/л, Na2SiО3 - 5-7 г/л. После МДО детали снимают с подвески, промывают в проточной воде комнатной температуры, сушат и проводят финишную механическую обработку. Механическую обработку осуществляют на станке 3М150 при помощи эластичного абразивного инструмента, который состоит из лепестков абразивной шкурки, закрепленных между двумя дисками. При вращении инструмента обработка осуществляется периферийной частью лепестков шкурки.

У ротационных насосов типа НРМ-2 износу подвергаются корпус, зубья ротора, набивка сальника, резьба шпилек крепления крышки к корпусу, а также полуда на деталях из бронзы. Преждевременный износ поверхностей деталей обычно обусловлен неправильной сборкой насоса (чрезмерная затяжка сальника, неравномерное прилегание крышки к корпусу (перекос), перекос ротора и др.). При несвоевременной подтяжке гайки сальника насос не будет работать на всасывание из-за подсоса воздуха через сальник. Изношенную набивку сальника заменяют. Отремонтированные бронзовые детали лудят.

Основная доля отказов вентиляторов приходится на электродвигатели.

У электродвигателей чаще всего повреждаются статор и ротор. У статора дефекты могут иметь станина, сердечник, обмотка.

Станина по сравнению с другими деталями электродвигателя повреждается сравнительно редко. Дефект ее - излом лап, трещины, забоины, износ или срыв резьбы в отверстиях, забоины и заусенцы на посадочных местах под подшипниковые щиты. Срыв или износ резьбы можно устранить, установив спиральные резьбовые вставки или нарезав резьбу ремонтного размера, применяя при этом винты и болты большего размера.

Забоины и заусенцы посадочных мест под подшипниковые щиты зачищают напильником. Изломы лап и трещины в станине электродвигателя устраняют сваркой при капитальном ремонте на специализированном ремонтном предприятии.

Сердечник может иметь повреждение антикоррозионного покрытия, а также коррозионное разрушение на внутренней поверхности.

Эти дефекты устраняют, зачищая участки, поврежденные коррозией, шлифовальной шкуркой до исчезновения следов коррозии и продувая сжатым воздухом. Зачищенные места покрывают лаком БТ-99, просушивают на воздухе в течение 3-5 ч, а затем кистью наносят лак. После высыхания лаковая пленка должна быть гладкой и однородной. При износе поверхности расточки сердечника статор бракуют.

Подшипниковые щиты имеют следующие дефекты: трещины, забоины и заусенцы посадочных мест под корпус статора, иногда износ посадочных поверхностей под подшипники. Забоины и заусенцы зачищают напильником. Небольшие трещины в щитах на ремонтных предприятиях заваривают. Если на щите образовалось несколько трещин или трещина проходит к посадочному или резьбовому отверстию, то такие щиты не ремонтируют, а заменяют новыми.

Изношенные посадочные поверхности щитов под подшипники качения восстанавливают полимерными материалами, иногда запрессовкой ремонтной втулки.

У ротора электродвигателя наиболее часто встречаются следующие дефекты: износ посадочных поверхностей под сопрягаемые детали (подшипники качения, соединительные муфты), износ шпоночных канавок, изгиб вала, повреждения поверхности сердечника коррозией.

Изношенные посадочные места и шпоночные канавки ротора восстанавливают обычными способами, как и у валов насосов. Изгиб удаляют правкой. Поверхность, поврежденную коррозией, шлифуют шкуркой и обдувают сжатым воздухом.

Рабочие колеса вентиляторов (маховики, шкивы, рабочие колеса насосов) подвергают статической балансировке.

При статической балансировке центр тяжести детали приближают к оси ее вращения. Балансировку деталей осуществляют на специальных приспособлениях: ножевых направляющих, ножах (призмах) или дисках-роликах. Ножи и ролики должны быть закалены и отшлифованы. Ножи размещают параллельно друг другу, строго горизонтально. Деталь надевают на оправку, которую устанавливают на призмы перпендикулярно осям, и легким толчком заставляют деталь перекатиться по призмам. Неуравновешенная деталь остановится в положении, когда ее наиболее тяжелая часть окажется внизу. Затем поступают одним из двух способов: с более тяжелой (нижней) стороны детали снимают часть металла (стачивая или засверливая) или добавляют металл наплавкой (напаиванием) на противоположной, более легкой стороне (верхней). Указанные операции проводят до тех пор, пока деталь не .уравновесится. Отбалансированная деталь каждый раз будет останавливаться в новом положении, т.е. в положении безразличного равновесия.

При ремонте сепараторов в червячной паре колесо заменяют при износе зубьев больше допустимых значений и трещинах. При износе подшипников качения веретена их заменяют только подшипниками той группы точности, которая указана заводом-изготовителем. Подшипники перед установкой на веретено и горизонтальный вал нагревают в масле до 80-90°С.

Следы износа на подпятнике устраняют шлифованием в приспособлении, обеспечивающем перпендикулярность опорной поверхности и оси веретена. При ослаблении посадки внутренней обоймы горлового подшипника на веретене и при износе рабочей поверхности червячной части более чем на 1/4 толщины винтовой нитки веретено выбраковывают. В случае ослабления посадки наружной обоймы отверстие в корпусе растачивают, запрессовывают и развертывают втулку под размер подшипника.

Смятую лыску ведомого валика обгонной муфты углубляют и ставят удлиненный стопорный винт, а если резьба сорвана, то отверстие рассверливают и нарезают резьбу ремонтного размера.

Изношенные фиксирующие штифты и выступы, а также напорные диски восстанавливают навариванием металла и обтачиванием их под первоначальный размер.

Деформацию тарелок барабана выправляют на конусной оправке. В случае ослабления пакета тарелок в него добавляют одну-две тарелки так, чтобы собранный пакет находился в сжатом состоянии.

Барабан после сборки подвергают балансировке.

Детали транспортеров. В процессе эксплуатации конвейерные ленты вытягиваются и изнашиваются по толщине. Лишнюю длину устраняют, вырезая часть ленты, концы стыкуют вулканизацией с подогревом и под давлением. Если износ по ширине ленты неравномерный, то на изношенные места накладывают слой сырой резины, которая заполняет все пустоты. Стыковку конвейерных лент вулканизацией выполняют на прессе, основными узлами которого являются плиты с электроподогревом и гидравлический домкрат. Вулканизацию проводят при температуре плит 150°С и давлении не менее 1 МПа.

Конвейерные ленты, имеющие сквозные повреждения (пробои) и прорезы, ремонтируют или заменяют новыми. Сквозные повреждения и прорезы устраняют так: ремонтируемое место вокруг пробоя зачищают и просушивают, с помощью металлических шаблонов ромбической формы размечают участки, примыкающие к пробою. Число требуемых шаблонов определяется числом слоев ленты. Первый, самый малый шаблон, должен перекрывать поврежденное место не менее чем на 15 мм. Разделку поврежденного места у ленты выполняют по шаблону, начиная с резиновой обкладки. Резиновую обкладку подрезают ножом по контуру наибольшего шаблона и удаляют клещами. Последующие тканевые слои ленты подрезают ножом по контуру меньшего шаблона. В результате получается ступенчатое углубление. Последний слой ленты сохраняют. Участок ленты, подлежащий ремонту, очищают металлической щеткой и протирают бензином. После того как бензин испарится, на поверхность ремонтируемого участка дважды наносят слой клея.

Сначала ремонтируют обкладку с нерабочей стороны ленты наложением вулканизационной заплаты и прикатывают ее роликом. Затем на место вырезанных тканевых слоев с рабочей стороны ставят тканевые заплаты соответствующего размера. На каждую сторону заплаты дважды наносят клей с сушкой каждого слоя. Направление нитей основы заплаты должно соответствовать направлению нитей в ленте. После наложения и прокатки всех тканевых заплат сверху накладывают вулканизированную резиновую заплату и прикатывают ее роликом. На обе стороны ленты могут быть поставлены заплаты из каландрированной обкладочной резины с последующей вулканизацией ленты.

Основными причинами износа цепей и звездочек в цепных передачах являются нарушение параллельности осей звездочек, их осевое смещение на валах, ослабление или чрезмерное натяжение цепи, высокие рабочие температуры, например, в приводе вальцовых сушилок, отсутствие или низкое качество смазки и др. В результате ослабления натяжения цепи зацепление происходит по головкам зубьев, что значительно ускоряет их износ и приводит к поломке. При этом цепь растягивается, соскакивает со звездочек, передача работает с резким шумом и рывками, в результате чего может произойти обрыв цепи.

Звездочки цепных передач подлежат восстановлению при износе зубьев по толщине 0,8-1,5 мм, в зависимости от шага.

Наряду с износом по толщине и ширине изнашиваются также отверстия ступиц, шпоночные пазы и резьбовые отверстия под стопорный болт.

При ремонте оборудования машин изношенные звездочки часто заменяют на новые, иногда изношенные зубья наплавляют, а затем фрезеруют или изготавливают новый зубчатый венец и приваривают к обрезанной ступице изношенной звездочки.

Некоторые звездочки можно восстанавливать пластической деформацией в горячем состоянии.

Сущность способа состоит в использовании запаса металла диска для компенсации износа зубчатого венца перераспределением металла в нагретом состоянии штамповкой с последующим горячим накатыванием до номинальных размеров. Ступицу и шпоночный паз восстанавливают обжатием.

При восстановлении звездочек необходимо обеспечить выполнение следующих требований:

металл диска должен быть распределен в количестве, достаточном для компенсации износа;

при деформации не должно быть нарушено деление зубчатого венца;

толщину венца уменьшают настолько, чтобы обеспечить свободный вход детали между ребордами накатного инструмента с учетом торцового биения и температурного расширения при нагревании.

Штамповку изношенных звездочек для получения заготовок с последующим накатыванием зубчатого венца осуществляют в открытых штампах на ковочном молоте с ограничением диаметра матрицы по диаметру выступов звездочки.

Штамповку проводят на технологическом пальце, устанавливаемом в отверстие ступицы. Перед штамповкой звездочки нагревают в электропечи до температуры 950-1000°С. После штамповки венца ступицу с технологическим пальцем обжимают в штампе на гидравлическом прессе, а затем технологический палец выпрессовывают. Остывшие звездочки помещают в галтовочный барабан и очищают от окалины, а затем на протяжном станке обрабатывают отверстие ступицы и шпоночный паз до номинальных размеров. Звездочки с восстановленными отверстиями устанавливают на вал суппорта накатной установки, токами высокой частоты нагревают венец до температуры (1200±50)°С и накатывают зубья номинальных размеров. Зубчатый венец закаливают, а затем при необходимости рассверливают отверстие и нарезают резьбу под стопорный болт.

Восстановленные звездочки по всем параметрам соответствуют новым, а по сравнению с фрезерованными зубьями износостойкость восстановленных накаткой в 1,4-1,6 раза больше.

Схема технологического процесса восстановления звездочек цепных передач дана на рис. 4.27.

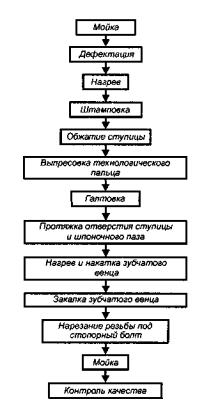

Рис. 4.27. Схема технологического процесса восстановления звездочек цепных передач

В результате длительной работы или неправильной установки приводные ремни преждевременно изнашиваются, разрываются. При склеивании концов плоских ремней их расслаивают и соединяют уступами, затем очищают и промывают растворителем. На подготовленную поверхность концов трижды наносят клеевую смесь. Концы ремней соединяют между собой, прикатывают роликами, затем зажимают между двумя металлическими планками на 3-4 ч и сушат в течение 24 ч при 20°С, либо прошивают сыромятным ремешком. Применяют также сочетание склеивания и сшивки концов ремней.

Клиновые ремни при разрыве обычно заменяют, иногда склеивают. Соединяемые концы ремня покрывают самовулканизующейся пастой, зажимают в форме и подвергают прогреву при температуре 60-70°С в течение 15 мин.

В шкивах под клиновидные ремни изнашиваются поверхности канавок. Этот износ в ряде случаев достигает такой величины, что ремень опускается до дна канавки. При этом происходит излом буртиков шкива и нарушается его балансировка.

Для устранения износа в шкивах клиноременных передач обтачивают поверхности обода и стенок канавок, а дно канавок углубляют. Профиль и размеры всех канавок должны быть одинаковыми. Их контролируют шаблоном, ремень должен располагаться, не доходя до дна канавки (рис. 4.28). Трещины и изломы на поверхности шкивов устраняют заваркой, предварительно выполнив соответствующую слесарную подготовку.

Рис. 4.28. Схема расположения клинового ремня:
а - неправильно; б - правильно;
1 - контактная поверхность; 2 - клиновый ремень; 3 - буртик шкива; 4 - канавки

Чугунные шкивы перед заваркой нагревают равномерно по всему диаметру, чтобы свести к минимуму внутренние напряжения на завариваемом участке, вызывающие образование трещин в других местах ремонтируемой детали. Заварку можно выполнять различными способами. В ремонтном производстве широко используют газовую сварку трещин цветными сплавами. В качестве присадочного материала используют латунь, которая более всего соответствует требованиям сварки по сравнению с другими цветными сплавами на медной основе. Температура плавления латуни (880-950°С) меньше температуры плавления чугуна, поэтому латунь можно применять для заварки, не доводя материал детали до плавления и, следовательно, не вызывая в нем значительных структурных изменений и внутренних напряжений. При правильном выполнении требований технологии заварки трещин с использованием латунной присадки обеспечиваются достаточно высокие механические свойства шва, который получается плотным и легко обрабатывается.

Для заварки выполняют следующие операции. С кромок трещин снимают фаски так, чтобы угол разделки был 70-80°, затем их подвергают грубой обработке с образованием насечек. Места заварки зачищают, подготовленные места подогревают пламенем газовой горелки до температуры 900-950°С. На поверхность наносят слой флюса, нагревают в пламени горелки конец латунной проволоки, которым натирают нагретые кромки трещины так, чтобы латунь покрыла поверхности фасок тонким слоем. Конец латунной проволоки периодически погружают во флюс. После нанесения тонкого слоя латуни трещину полностью заваривают. Затем пламя горелки медленно отводят от ремонтируемой детали, а шов покрывают листовым асбестом. При правильно выбранном температурном режиме процесса латунь покрывает поверхности фасок ровным и плотным слоем. Чрезмерно высокая температура приводит к образованию окиси цинка, которая покрывает белым налетом пришовную зону. При недостаточной температуре на фасках образуются шарики латуни. После окончания заварки трещин шкив погружают в нагретый песок для медленного равномерного остывания.

При использовании холодной заварки трещин в шкивах из чугуна деталь нагревают по всему диаметру до температуры, не превышающей 40°С, для снятия имеющихся напряжений и предупреждения возникновения сварочных напряжений. Сварочная ванна имеет незначительный объем металла и быстро твердеет.

При заварке трещин в шкивах из алюминиевых сплавов возникают трудности, которые связаны с тугоплавкостью пленки окислов (Аl2О3) на поверхности ремонтируемых деталей, температура плавления которой составляет 2050°С. Пленка мешает заварке трещин, так как температура плавления алюминия составляет 658°С. Коэффициент линейного расширения алюминия и его сплавов в 2 раза, а теплопроводность - в 3 раза больше, чем у стали, что может привести к значительным деформациям ремонтируемой детали.

Заварку трещин осуществляют газовой и дуговой сваркой с использованием металлического или графитового электродов. При ручной заварке трещин применяют металлические электроды со специальной обмазкой. Сварку в инертном газе осуществляют при подаче в зону сварки струи аргона, который защищает шов от окисления. Лучшим способом является заварка с наложением продольного магнитного поля на электродугу посредством соленоида, смонтированного на сварочной горелке. Такое поле вызывает колебания электродуги и металла сварочной ванны. Это изменяет схему кристаллизации расплавленного металла, способствует диспергированию оксидов алюминия и на 30-50% уменьшает вероятность образования трещин.

Для заварки также применяют неплавящиеся вольфрамовые электроды, работающие в среде аргона. В качестве присадочного материала используют сплавы алюминия. Расстояние до сопла сварочной горелки не должно быть менее 5-10 мм, а вылет вольфрамового электрода 1-5 мм. Специальные обмазки и флюсы, используемые при заварке, содержат хлористые или фтористые соли натрия, кальция, лития и калия. Эти соли хорошо растворяют пленку оксидов алюминия. Легкоплавкость и жидкотекучесть солей обеспечивают качественное формирование сварного шва. Толщина покрытия электрода зависит от его диаметра (например, при 0 5 мм толщина покрытия составляет 0,5-0,75 мм).

Во избежание коробления и образования трещин в шве используют предварительный подогрев места заварки или всего шкива по диаметру до температуры 250-300°С. Во время заварки трещин электрод следует перемещать только прямолинейно, без поперечных колебаний. Электрод необходимо вести перпендикулярно к поверхности завариваемой трещины. Заварку осуществляют при постоянном токе обратной полярности (сила тока 35-40 А на 1 мм диаметра электрода). После заварки для улучшения свойств сварного шва и уменьшения внутренних напряжений ремонтируемую деталь следует нагреть до температуры 250-350°С, погрузить в нагретый песок для медленного охлаждения.

Газовую заварку трещин ацетиленокислородным пламенем без флюса и присадочного прутка выполняют с нагревом ремонтируемой детали до 250-300°С. Используют флюс АФ-4А, который растворяется в воде. Его наносят в виде пасты на присадочный пруток и завариваемые кромки трещины. Около трещины кладут кусочки дополнительного присадочного металла, нагревают завариваемый участок до температуры плавления. Затем из основного жидкого металла специальным крючком удаляют оксиды алюминия и другие добавки, вводят в расплавленную сварочную ванну кусок дополнительного металла и перемешивают, тем самым обеспечивая надежное сплавление дополнительного и основного металлов. После заварки температуру детали выравнивают в течение 1-2 мин в электропечи при температуре 250-300°С, а затем шкив охлаждают на воздухе. При этом способе заварки отпадает необходимость в вырубке металла при подготовке трещины к заварке. Наружную поверхность трещины зачищают металлической щеткой на расстоянии 12-15 мм от краев.

Если отремонтированный шкив, установленный на валу, который свободно вращается в подшипниках, стремится остановиться после окончания вращения в одном и том же определенном положении, то это указывает на несовпадение центра тяжести с геометрической осью вращения. Неуравновешенность шкива приводит к появлению в передачах маховых моментов, повышает интенсивность изнашивания деталей подшипниковых опор передач. Поэтому отремонтированные шкивы перед сборкой передач должны быть тщательно отбалансированы.

4.4. Ремонт типовых сборочных единиц оборудования

4.4.1. Основные неисправности сборочных единиц

Основные неисправности составных частей и сборочных единиц наиболее распространенного оборудования и указания по их устранению приведены в табл. 4.92.

4.92. Основные неисправности составных частей и сборочных единиц наиболее распространенного оборудования и указания по их устранению

Наименование

Характер неисправности

Указание по устранению неисправности

1

2

3

ПИЩЕКОНЦЕНТРАТНАЯ ПРОМЫШЛЕННОСТЬ

Автомат фасовочный А5-АРВ-2

Упаковочная часть автомата

Вдоль свариваемого пакета с продуктом образуются зигзагообразные полосы

Проверить осмотром кромку воротника трубы рукавообразователя. Если кромка затупилась, подварить ее и заточить вновь



Пакеты из упаковочного материала (пленки) разрываются в месте продольного и поперечного швов сварки, шов желтый, подгоревший, непрочный

Открыть переднее ограждение автомата. Отрегулировать режим сварки пакетов, т.е. температуру нагрева губок, снижая или повышая ее до 200°С с помощью регуляторов. При необходимости ТЭНы заменить. Отрегулировать прижим губок в момент сварки («выставить губки» продольную и поперечные (заднюю и переднюю). Прижим регулировать затяжкой пружин штоков поперечных губок



Непрочный шов сварки (расходится от усилия руки)

Проверить и отрегулировать взаимное расположение поперечных губок по отпечатку (вершины зубцов одной губки должны входить во впадины зубцов противоположной губки). Регулировать перемещением задней губки после отвертывания регулировочной гайки снизу губки. Проверить техническое состояние зубцов губок, при необходимости губки заменить



Непрочный сварочный шов

Отрегулировать прижим передней поперечной губки, для этого открыть боковую дверцу автомата. Проверить техническое состояние нижних кулачков и толкающих штанг с пружинами. Отремонтировать или заменить изношенные детали



При работе на поперечных швах плохо отпечатываются переменные реквизиты

Открыть переднее ограждение. Изношенную резиновую прокладку на передней поперечной губке снять и заменить новой



Во время протяжки упаковочного материала (пленки) по трубе рукавообразователя образуются складки «гармошки» упаковочной пленки

Открыть переднее ограждение и отрегулировать положение тянущих транспортеров относительно трубы, для этого отвернуть по два болта крепления кронштейнов этих транспортеров на осях. Натяжение ремней транспортеров предварительно отрегулировать перемещением верхнего ролика каждого транспортера по кронштейну



Зависание пакета с продуктом в губках

Сжать рукой расширитель на нижнем конце трубы до исчезновения зависания



Образование поперечных складок на шве сварки

Разжать рукой расширитель на нижнем конце трубы до исчезновения складок



Упаковочный пакет имеет порезы в продольном направлении

Осмотреть ремень тянущего транспортера и ремень опорного рольганга на трубе рукавообразователя. Отрегулировать натяжение и положение ремней так, чтобы ремень натяжного транспортера опирался на ремень опорного рольганга или на его ролики (не смещался на трубу)



Повышенный шум или стук снизу упаковочной части автомата

Открыть боковую и заднюю дверцы. Отсоединить червячный редуктор привода вариатора, разобрать его, заменить изношенные детали, отрегулировать подшипники

Дозатор автомата

Выдача неполной или увеличенной дозы продукта

Снять боковую крышку дозатора.







Проверить и отрегулировать зазор в механизме регулирования дозы в приводной электромагнитной муфте. Зазор между муфтой и якорем должен быть в пределах 0,4-0,6 мм, что обеспечивается подвинчиванием винта, который стопорится гайкой.





Проверить и при необходимости выправить положение бесконтактных переключателей ВВК-24 и затянуть крепежные болты. Проверить и при необходимости заменить ось с винтом механизма привода счетчика



Перебои с выдачей продукта

Проверить работу блока муфт дозатора: приводной и тормозной. Заменить изношенные крепежные винты поводков, изношенный штифт червяка привода. Отрегулировать зазор в приводной муфте в пределах не более 0,3 мм, в тормозной - не более 0,4 мм



Просыпь продукта с конца дозирующего шнека

Снять изношенный шнек и заменить новым. Отрегулировать положение ворошителей в бункере

Автомат фасовочный А5-КРВ-1

Рулонодержатель

Разрезание полотна упаковочного материала происходит несимметрично

Вращением маховика рулонодержателя переместить рулон в нужное положение

Упаковочная часть автомата

На полотне упаковочного материала нет оттиска переменных реквизитов

Печатный валик установить в положение, обеспечивающее его поджатие к упаковочному материалу. Проверить наличие вставки под реквизиты, проверить закрепление реквизитов



Разрезание полотна упаковочного материала на две полосы происходит с надрывом краев

Проверить лезвие ножа, в случае необходимости заточить его. Вращением регулировочного винта увеличить усилие поджатия ножа к подшипнику



Полосы упаковочного материала после разрезания смещаются несимметрично относительно разделителя ленты

Отрегулировать положение разделителя ленты («рогов»), отпустив крепежные винты и развернув делитель вокруг оси в нужное положение



Полосы упаковочного материала при их соединении у барабанов продольной сварки не попадают под сваривающие ролики или выходят из них

Отрегулировать положение плиты разделительной ленты с помощью винта с рукояткой



Слабый продольный шов вследствие:





недостаточного нагрева барабанов

Увеличить нагрев, повернув соответствующую ручку управления нагревом на пульте вправо



недостаточного прижима между барабанами

Отрегулировать прижим винтами, взаимодействующими с пружинами (при этом перемещаются четыре барабана нагрева). При необходимости заменить пружины



неисправного нагревательного элемента барабана

Определить неисправный нагревательный элемент. Отсоединить провода от клеммных разъемов, вынуть нагревательный элемент, заменить новым



Слабый поперечный шов вследствие:





недостаточного нагрева поперечных губок

Увеличить нагрев, повернув соответствующую ручку управления нагревом на пульте управления вправо



недостаточного прижима между поперечными губками

Отрегулировать прижим губок пружинами, при необходимости пружины заменить. Заменить изношенные губки



неисправности нагревательного элемента

Определить неисправный элемент, отсоединить от него провода и снять корпус с перегоревшим элементом, заменить его



Налипание упаковочного материала на барабаны

Остановить автомат и проволочной щеткой очистить корпуса от налипшего материала. Снизить температуру нагрева элемента



Пакеты не отделяются друг от друга

Усилить с помощью регулировочных гаек поджатие пружин ножа, чтобы добиться отреза. Если нет отреза по всей длине пакета, увеличить нагрев, если он частичный, то с помощью четырех регулировочных винтов (с четырехгранными головками) отрегулировать выход ножа. Если при включении охлажденной машины ощущаются удары, то заменить нож. Для этого ослабить винты, вытащить нож из барабана, установить новый так, чтобы кромка его была утоплена в корпусе, передвинуть валы барабанов в позицию отрезки



Не осуществляется сварка швов

Неисправный модуль «Регулятор напряжения» снять и заменить. Проверить техническое состояние ТЭНов, при необходимости заменить новыми.

Нет контакта в токосъемниках губок - проверить, зачистить, подтянуть их. Проверить токоподводящие провода к токосъемникам



Не сцентрирован рисунок на готовом пакете

Правильно установить фотодатчик, для этого выставить порог чувствительности двумя винтами крепления фотодатчика так, чтобы зазор между датчиком и полотном материла был в пределах 1-1,5 мм. Проверить прохождение сигналов при индикации, в случае неисправного регулятора заменить его

Дозатор автомата

Продукт попадает в свариваемые швы

Правильно выставить дозатор, для чего снять кожух дозатора, ослабить винты на клемме и повернуть ротор дозатора так, чтобы продукт попадал в раскрытые губки поперечной сварки. Затянуть винты



В воронках дозатора застревает продукт при пуске автомата в работу

Дать время прогреться воронкам на холостом ходу или увеличить нагрев губок (для сокращения времени пуска аппарата)



Не высыпается продукт из дозатора

Снять стаканы, у которых нарушилось покрытие, и заменить новыми

Автомат упаковочный А5-КУА

Упаковочная часть автомата

Слабый непрочный продольный шов сварки вследствие:





недостаточного нагрева

Отрегулировать температуру нагрева с помощью потенциометра



недостаточного прижима шва сварки

Увеличить прижим роликов поворотом регулировочных винтов



Нет нагрева продольного шва сварки

Отвернуть регулировочный винт и отвести нагревающие ролики. Снять стол с направляющими и ролики, разобрать и заменить отказавший нагревательный прибор (спираль нагрева)



Налипание упаковочной бумаги, пленки на ролики или корпус нагревателя поперечных губок

Отрегулировать (увеличить) усилие прижатия гребенок к роликам, очистить губки от пленки



Непрочный поперечный шов сварки вследствие:





недостаточного нагрева

Отрегулировать температуру нагрева с помощью потенциометра



недостаточного прижима губок

Отрегулировать прижим поперечных губок с помощью регулировочных болтов с пружинами. При потере жесткости пружин заменить их новыми



Непрочный шов сварки

Снять губки и разобрать, заменить изношенные корпуса. Если возможно, поправить зубцы, проверить и отрегулировать (перемещением губки) взаимное расположение зубцов корпусов губок (вершины зубцов одной губки должны входить во впадины противоположной)



Поперечный шов сварки не нагревается

Отсоединить провода, отвернуть крепежные винты и снять губку с перегоревшим нагревательным элементом. Разобрать губку, заменить ТЭН исправным



Упаковочная пленка мнется, но не режется при поперечной сварке

Проверить техническое состояние ножа, при необходимости заменить. При установке ножа необходимо, чтобы кромка его была утоплена в корпусе



Пленка мнется или рвется перед ножами в момент сварки

Отрегулировать линейную скорость движения поперечных губок по отношению к линейной скорости упаковочного материала в момент сварки:

а) если пленка рвется, необходимо уменьшить линейную скорость губок, для этого следует увеличить эксцентриситет;

б) если пленка мнется, необходимо увеличить линейную скорость губок, для этого уменьшить величину эксцентриситета

Привод транспортера автомата, подающего продукт

Разрыв ленты транспортера

Заменить ленту новой



Поломка шарнира карданной передачи

Отсоединить кардан, снять и разобрать неисправный шарнир, отремонтировать или заменить изношенные детали, смазать собранную карданную передачу



Неравномерность подачи продукта транспортером

Проверить и отрегулировать натяжение цепи транспортера, при необходимости заменить изношенные детали



Набегание цепи на зубья звездочек

Отрегулировать натяжение цепи и при необходимости заменить звездочки

Укладчик поддона А5-АУП

Исполнительные механизмы

Не срабатывают исполнительные механизмы

Проверить цепь управления исполнительного механизма, установку датчиков и фотореле, при необходимости снять их с укладчика и заменить

Электросхема управления и установки счетчиков

Нарушение в штабелировании (не выполняется схема укладки)

Проверить цепи управления и установки счетчиков на заданное число импульсов, при необходимости снять и заменить приборы электрооборудования

Пневмосистема

Замедленное или движение толчками штока пневмоцилиндра

Проверить и установить места течи воздуха. Снять и заменить изношенные уплотнения пневмоцилиндра

Привод

Повышенный шум цепи привода. Цепь набегает на звездочки

Проверить и натянуть цепь, при неэффективности и затяжке укоротить за счет удаления 1-2 звеньев

Автомат обандероливания картонных ящиков бумажной гуммированной лентой А5-АОА

Механизм подачи ящиков

Нет подачи ящиков: ослаб, износился ремень, отогнулся рычаг пневмоклапана

Снять и заменить ремень. Затянуть болт крепления рычага или заменить болт с изношенной резьбой



Рычаг закрытия верхнего клапана ящика срабатывает неравномерно (раннее или позднее опускание рычага)

Путем отпуска регулирующего болта на траверсе продвинуть рычаг в нужное положение (вперед, назад) и затянуть болт. На командоаппарате затянуть крепление пневмоклапана, управляющего рычагом закрытия



Не обеспечивается достаточный прижим роликов к обандероливаемому ящику (неплотная заклейка ящиков лентой)

Снять прижим, отрегулировать натяжение пружин, в случае потери жесткости заменить их. Проверить резиновую накатку прижима и при необходимости заменить новой

Привод

Износ, ослабление цепи

Отрегулировать натяжение цепи натяжным устройством, при необходимости цепь укоротить, удалив звено, или заменить изношенную новой



Не включается электродвигатель

Снять электродвигатель, заменить новым или отремонтировать



Повышенный шум, нагрев подшипников вала механизма подачи ящиков

Разобрать вал, при необходимости заменить подшипники, звездочки, вал

Обандероливающий аппарат

Нет обрезки верхней ленты

Снять ножи, заточить заново или заменить

Сушилки конвейерные Г4-КСК-90, Г4-КСК-45, Г4-КСК-30 и Г4-КСК-15

Ведущий барабан

При вращающемся барабане лента движется прерывисто или останавливается

Натянуть ленту равномерно обоими винтами



Лента сбегает с барабана в сторону и трет о стенку

Отпустить натяжные винты, установить ленту на середину и натянуть снова, при этом периодически включать и регулировать положение оси



При включенном приводе барабан не вращается

Проверить техническое состояние цепи, при необходимости заменить ее или уменьшить длину, удалив не более двух звеньев. Отрегулировать натяжение цепи натяжным роликом



Не движется лента

Снять электродвигатель привода, отремонтировать его или заменить

Поддерживающий ролик

Не вращается ролик

Разобрать ролик, отрегулировать подшипники, заправить смазкой

Система обогрева

Подтекание жидкости

Снять боковые щиты, вытащить калориферы, опрессовать их, выявить трещину, заварить ее, вновь опрессовать давлением 1 МПа (10 кгс/см2) и установить на место



Во фланцевых соединениях появились потеки конденсата или пробивается пар

Подтянуть болты крепления, при необходимости заменить прокладки

Редуктор, вариатор

Повышенный шум, перегрев

Проверить наличие смазки, при необходимости заменить ее, а также изношенные детали

Сетка, лента

Разрыв сетки

Снять сетку и заменить новой



На холостой ветви ленты остается прилипший продукт

Проверить и закрепить щетки. Заменить изношенные прорезиненные ремни

Установка сушильная А1-КНС

Коробы

Продукт налипает на решето верхнего короба под питателем

Увеличить количество подаваемого нагретого воздуха, проверить целостность гибкого (брезентового) рукава подачи воздуха, при необходимости рукав заменить. Проверить загрязненность воздушных фильтров на входе в вентилятор, при необходимости заменить фильтр



Продукт сбивается в одну сторону

Подтянуть болты растяжек. Подтянуть резиновые втулки шатунов или заменить их новыми



Продукт движется по коробу в обратную сторону или быстро, не образуя кипящего слоя, переносится в следующий короб (т.е. не сушится)

Проверить вибраторы и выставить по отметкам на конических шестернях редукторов



Ухудшилось кипение продукта, наблюдается повышенный выброс горячего воздуха в калориферную станцию.

Заменить изношенную (изорванную) ткань рукавов на воздуховодах подачи горячего воздуха



Ухудшилось кипение продукта, увеличилась нагрузка на привод (продукт скапливается в коробе)

Снять и промыть воздушные фильтры. Постукиванием по дну воздушного короба проверить наличие в нем продукта (т.е. возможность просыпания его под решето). Глухой звук указывает на наличие там продукта. В этом случае удалить его из воздухоподводящей полости короба, сняв крышки люков. Заменить решета



Снизилась температура подаваемого в короб воздуха при давлении пара на входе в калорифер не ниже 0,6 МПа (6 атм)

Калорифер залит конденсатом. Открыть отводной вентиль, закрыть вентили подачи и отвода конденсата в конденсатоводчик («горшок»). Разобрать, прочистить конденсатоводчик или заменить новым

Сушильная камера

Посторонний шум или постукивание в камере

Проверить крепление шатунов, при необходимости подтянуть крепление. Проверить крепление стоек к коробам и при необходимости подтянуть конусы гайками (8 мест). Отрегулировать положение ограничительных фланцев гибких рукавов воздуховодов и закрепить их

Пневмотранспортер мелкой фракции

Мелкая фракция не транспортируется

Исправить положение шибера из положения «Пылесос» в положение «Пневмотранспорт»



Не выгружается продукт из циклона разгрузителя

Выключить пневмотранспортер, очистить шлюзовой затвор



Мелкая фракция, поступающая в пневмотранспортер, не досушивается

Поднять давление пара в сети калорифера или увеличить расход пара, открыв больше вентиль



Мелкая фракция не поступает в пневмотранспортер

Легким постукиванием по сборному бункеру под циклонами устранить зависание продуктов

Очистить шлюзовой затвор от посторонних предметов

Привод

Сгорела обмотка электродвигателя

Снять электродвигатель, отремонтировать или заменить новым

Дробилка пряностей А1-КДП

Электродвигатель

Сгорела обмотка

Снять электродвигатель и заменить новым

Ротор и неподвижный диск дробилки

Помол не соответствует стандарту

Снять диски и заменить штифты дисков

Корпус дробилки

Пылевыделение во время работы

Заменить прокладку и плотно закрыть дверь с помощью маховика

Корпус подшипников ротора

Повышенный нагрев (свыше +60°С) или шум подшипников, нагрев корпуса подшипников

Снять подшипники, промыть и заправить их смазкой, при необходимости заменить подшипники. Обеспечить исправность уплотнения при сборке



Стук в подшипниковой опоре, нагрев

Заменить подшипник

Дробилка сушеных овощей А1-КДО

Корпус дробилки

Пылевыделение во время работы

Исправить или заменить уплотнение дверей дробилки

Электродвигатель, мотор-редуктор

Сгорела обмотка

Снять электродвигатель, отремонтировать или заменить его новым

Мотор-редуктор

Стук

Залить масло в редуктор

Ротор рушителя

Помол не соответствует стандарту из-за износа рабочих органов ротора-рушителя

Заменить планки со штифтами ротора-рушителя

Ротор измельчителя

Помол не соответствует стандарту из-за износа рабочих органов ротора-измельчителя

Заменить ножи измельчителя на новые

Сито

Износ, порыв сита

Заменить сито

Подшипниковые споры рушителя и измельчителя

Стук подшипника

Заменить подшипники и сальники



Нагрев корпуса подшипников (свыше 60°С)

Снять подшипники, промыть, заправить смазкой. Заменить уплотнения подшипников

Агрегат для приготовления многокомпонентной смеси ДВС-4-10/50

Электродвигатели блока дозаторов и смесителя

Сгорела обмотка

Снять электродвигатель, отремонтировать или заменить новым



Сгорели предохранители

Проверить плавкие вставки, при необходимости заменить новыми

Редуктор

Повышенный шум, стук

Отвернуть верхнюю пробку редуктора, проверить щупом наличие масла в редукторе, при необходимости долить до нужной отметки. Проверить техническое состояние деталей (шестерен, подшипников), при необходимости заменить изношенные детали

Дозаторы

Скрежет в бункерах дозатора

Визуально определить место касания лопасти мешалки со стенкой бункера, освободить бункер от материала, вывернуть мешалку, подогнуть лопасть и установить мешалку на место

Клиноременная передача

Шум, скрежет, ремень задевает за ограждение

Снять ограждение, подогнуть стенку ограждения и установить на место, при необходимости заменить ремень

Выпускной патрубок дозатора

Изменение производительности дозатора: «плывет» по весу контрольная проба

При уменьшении веса пробы ослабить верхний хомут, установить регулирующий стакан в нужное положение и затянуть до упора верхний хомут. При увеличении веса выполнить аналогичные операции с верхним хомутом

Электромагнитный узел выгрузки материала

Повышенный шум

Подтянуть крепежные болты электромагнита или заменить крепежные детали

Смеситель-диспергатор

Повышенный нагрев нижнего корпуса подшипника

Снять корпус подшипника, извлечь изношенную предохранительную втулку, заменить новой, промыть подшипник, заменить смазку и установить на место. При необходимости заменить подшипник

Просеиватель А1-КСБ

Ситовый корпус

Большое содержание сходовых частиц продукта

Снять и заменить сито



Неравномерное распределение продукта по ситу, нарушение горизонтального положения сита

Выставить ситовый корпус по уровню



Неравномерное распределение продукта по ширине корпуса сита

Снять ситовый корпус и разобрать обе сферические опоры. Проверить техническое состояние деталей опор, при необходимости заменить их



Вибрация сходового конца ситового корпуса

Заменить резиновую втулку тяги и подтянуть гайки тяги

Электропривод

Сгорела обмотка электродвигателя

Снять и заменить двигатель

Колебатель

Повышенный шум при работе

Снять ситовый корпус и колебатель. Проверить техническое состояние деталей, заменить изношенные подшипники



Повышенный нагрев корпусов подшипников

Разобрать подшипниковый узел и при необходимости заменить изношенные подшипники, уплотнения, отремонтировать вал

Машина для формирования кукурузных палочек А1-КХ2-П

Привод

Не включается привод, сгорела обмотка электродвигателя

Снять электродвигатель, отремонтировать или заменить новым



Разбиты гнезда муфты привода

Снять муфту, разобрать ее, заплавить разбитые отверстия полумуфты, заново просверлить и нарезать резьбу в отверстиях



Обрезаны пальцы муфты

Снять муфту, разобрать ее, выпрессовать сломанный палец и запрессовать новый

Формовочная часть машины

Нарушена резка, сработался нож (эллипсоидная выработка по центру)

Откинуть кожух, снять и заменить изношенный нож



Повышенный шум, обрыв шпилек крепления матрицы

Разобрать и снять матрицу. Заменить шпильки (6 шт., М22х44)

Установка для непрерывной варки круп А2-КВА

Конвейер дозатора

Перекос ленты конвейера дозатора

Провести необходимую регулировку натяжения ленты натяжным барабаном



Порыв ленты конвейера

Снять ленту с барабаном, отремонтировать или заменить новой

Аппарат для гидратации

Продукт просыпается в корпус

Снять барабан, отремонтировать или заменить сетки



Барабан забивается продуктом

Проверить работу привода барабана, при необходимости снять, отремонтировать или заменить звездочку, цепь, ось барабана

Варочный аппарат

Перекос, проскальзывание сетки-конвейера, дополнительный шум, увеличение потребления электроэнергии

Отрегулировать натяжение сетки поддерживающим роликом и натяжным барабаном, при повреждении сетки заменить ее



Биение цепей привода сетки-конвейера, ворошителя и механических щеток

С помощью натяжных звездочек натянуть цепь, при необходимости заменить

Электродвигатели приводов

При включении привода не работает электродвигатель:





перегорели предохранительные вставки

Заменить предохранители



сгорела обмотка электродвигателя

Заменить двигатель

Моечная машина А1-БМГ-01

Моечная ванна

Течь воды

Устранить сваркой

Транспортирующий наклонный шнек

Скрежет, заедание шнека

Снять торцевую крышку со стороны нижнего конца шнека и заменить изношенную втулку хвостовика шнека. Проверить подшипник верхнего хвостовика шнека, при необходимости заменить

Привод вибратора

Стук в муфте вибратора

Отсоединить электродвигатель от вибратора и заменить прокладку

Электродвигатель

Не включаются шнек и вибратор

Отсоединить электродвигатель от вибратора и заменить его

Отжимное вибрационное сито

Большое колебание вибрационного сита, повышенный шум

Осмотреть механизм подвески кузова, при необходимости (износе) заменить втулки подвески



Просыпание крупы

Снять ситовую рамку с основания, заменить или отремонтировать

MAСЛОЖИРОВАЯ ПРОМЫШЛЕННОСТЬ

Пятивалъцовый станок ВС-5

Питатель

Не поступают маслосемена в первый межвалковый проход

Выключить станок и проверить натяжение ремня передачи привода питателя. Открыть крышки корпуса питателя, предварительно закрыв шибер бункера и прочистить горловину

Механизм рабочих органов

Сильный стук и вибрация валков

Разобрать станок, снять валок (валки) и заменить подшипники, не пригодные к дальнейшей эксплуатации. Отрегулировать зазор между валками



Прекратилось вращение валков

Остановить станок. Снять щиты ограждения валков и удалить предмет. В случае необходимости демонтировать стяжку и, приподняв валок (валки), удалить предмет

Ременная передача

Пробуксовка приводных ремней

Отрегулировать натяжение ремней или заменить их

Скребок

Поверхность валка не очищается от продукта

Заменить нож, не пригодный к дальнейшей эксплуатации

Вальцовый станок Б6-МВА

Питатель

Не поступают маслосемена в первый межвалковый проход

Выключить станок и проверить правильность включения муфты или натяжение ремня передачи привода питателя. Открыть крышки корпуса питателя, предварительно закрыв шибер бункера, и прочистить горловину

Механизм рабочих органов

Сильный стук и вибрация валков

Разобрать станок, снять валок (валки) и заменить подшипники, не пригодные к дальнейшей эксплуатации. Отрегулировать зазор между валками



Прекратилось вращение валков

Остановить станок, снять щиты ограждения валков и удалить предмет. Если предмет не удаляется, разобрать пружинный прижим верхнего валка и удалить предмет

Клиноременная передача

Пробуксовка приводных ремней

Отрегулировать натяжение ремней или заменить их. Заменить шкивы

Скребок

Поверхность валка не очищается от продукта

Заменить нож, не пригодный к дальнейшей эксплуатации. Отрегулировать сжатие пружины

Линия производства туалетного мыла марки ЭЛМ

Питательный насос ЭЛМ-1А

Подтекание сальникового уплотнения

Подтянуть уплотнение до устранения подтекания



Производительность насоса не соответствует

заданной

Разобрать насос и заменить детали, не пригодные к дальнейшей эксплуатации

Насосная установка

Рабочее давление и производительность установки не соответствуют заданным

Разобрать насос и заменить детали, не пригодные к дальнейшей эксплуатации



Подтекание сальникового уплотнения

Подтянуть уплотнение до устранения подтекания

Выгрузка пыли из циклонов № 1 и    2 ЭЛМ-7А

Повышенный шум в червячном редукторе

Разобрать редуктор и заменить детали, не пригодные к дальнейшей эксплуатации



Не обеспечивается выгрузка мыльной пыли

Заменить не пригодный к дальнейшей эксплуатации шнек

Редуктор

Повышенный шум при работе

Разобрать редуктор, заменить не пригодные к дальнейшей эксплуатации червяк и червячное колесо

Ножи

Не обеспечивается снятие мыла со стенок корпуса

Произвести регулировку ножей. Разобрать ножи и заменить не пригодные к дальнейшей эксплуатации

Редукторы шнек-прессов

Повышенный шум

Разобрать редуктор и заменить детали, не пригодные к дальнейшей эксплуатации

Шнек-пресс

Не обеспечивается заданная производительность

Разобрать и заменить не пригодные к дальнейшей эксплуатации шнеки. Разобрать электромагнитную муфту и заменить изношенные диски. Отрегулировать зазор в электромагнитной муфте

Шнек-смеситель

Не обеспечивается достаточное смешивание

Разобрать вариатор и заменить не пригодный к дальнейшей эксплуатации диск

Мылорезальный автомат

Не обеспечивается правильный рез

Отрегулировать угол наклона направляющих, равный 10 град.

Отрегулировать фрикционную муфту

Штамп-пресс

Повышенный шум

Разобрать изделие и заменить детали, не пригодные к дальнейшей эксплуатации



Не обеспечивается заданная производительность

Разобрать электромагнитную муфту и заменить изношенные диски. Отрегулировать зазор в электромагнитной муфте



Не обеспечивается торможение

Разобрать электромагнитную муфту и заменить изношенные диски

Фильтровальный цилиндр

Не обеспечивается фильтрация мыльной основы

Заменить сетку

Универсальная линия для производства маргарина и кулинарных жиров марки А1-ЖЛК

Пневмоцилиндр-распределитель

Не открывается кран

Разобрать и заменить не пригодные к дальнейшей эксплуатации манжеты. Проверить и отрегулировать давление воздуха в системе

Кран сливной

Не открывается клапан

Разобрать и заменить не пригодные к дальнейшей эксплуатации манжеты. Проверить и отрегулировать давление воздуха в системе



Подтекание продукта

Притереть клапан к седлу корпуса

Смеситель

Биение мешалки

Разобрать смеситель и заменить не пригодную к дальнейшей эксплуатации втулку

Кран уравнительного бака

Подтекание крана

Разобрать кран и заменить непригодную к дальнейшей эксплуатации пробку

Цилиндр

Не обеспечивается заданная температура продукта на выходе

Разобрать и заменить не пригодные к дальнейшей эксплуатации ножи. Заменить не пригодную к дальнейшей эксплуатации втулку насоса. Отрегулировать поплавок в аммиачном поплавковом регуляторе



Биение вала с ножами

Разобрать изделие и заменить не пригодную к дальнейшей эксплуатации втулку



Подтекание продукта из-под торцового уплотнения

Заменить не пригодную к дальнейшей эксплуатации шайбу и притереть к стакану и крышке

ПИВОБЕЗАЛКОГОЛЬНАЯ ПРОМЫШЛЕННОСТЬ

Элеваторы для зерна (нории) НЦГ-10, НЦГ-20

Нагреваются опорные подшипники

Отсутствует смазка

Проверить наличие смазки и при необходимости смазать подшипники

Посторонний шум в работе нории

Ослаблено натяжение ленты или нарушена центровка

Провести перетяжку ленты с помощью регулировочных болтов на башмаке

Шнеки для зерна

При включении двигателя проскальзывает цепь

Ослаблено натяжение цепи

Проверить удлинение цепи и при необходимости заменить ее



Большой износ зубьев на ведущей и ведомой звездочках

Проверить износ зубьев и при необходимости заменить звездочки

Посторонний шум при работе шнека

Деформация, разрыв винтовой ленты

Снять шнек, проварить винтовую ленту, предварительно отрихтовав ее



Износ вкладышей подшипников скольжения или качения в упорных крышках

Проверить и при необходимости заменить подшипники

Солододробилка 8УМ125А (ЧССР)

При включении двигателя солододробилка не запускается

Ослаблено натяжение ремней привода солододробилки

Проверить натяжение и при необходимости заменить ремни

Некачественный помол солода на выходе

Нарушены зазоры между дробильными вальцами

Отрегулировать зазор



Поврежден ситовый по-

став

Проверить состояние сит и

заменить их в случае разрыва



Износ поверхности дробильных вальцов

Проверить состояние поверхности дробильных вальцов и при необходимости прошлифовать или нарезать рифли

Котел заторный Ш4-ВВП-4/1

При сигнале

температура продолжает расти

Вентиль не закрывается

Проверить проточную часть

вентиля

Работает сигнал

«Температура

повышена»

Недостаточная настройка муфты предельного

момента при закрытии

вентиля

Проверить настройку муфты

и при необходимости увеличить момент срабатывания

(но не более 3,5 кгс·м)

Не выполняется

команда на открывание или

закрывание пневмозатвора

Понижено давление

сжатого воздуха

Отрегулировать давление

воздуха до 0,4 МПа



Засорены импульсные

трубы между шкафом

управления и пневмозатвором

Продуть импульсные трубы



Не отрегулирована про-

точная часть

пневмозатвора

Отрегулировать проточную

часть пневмозатвора и при

необходимости заменить

Чан фильтрационный Ш4-ВВП-4/2

Моющая головка

не вращается

Недостаточно давление

воды, засорены сопла

головки

Обеспечить давление воды

не менее 0,6 МПа, снять сопла и прочистить

Разрыхлительный

механизм не перемещается по

вертикали

Неисправен насос гидросистемы подъема разрыхлительного механизма

Отремонтировать насос или

заменить его



Нарушена герметичность гидросистемы

Устранить течь

Цилиндр декантатора не перемещается

Перекос цилиндра в направляющей втулке

Прочистить втулку и цилиндр. Проверить крепление ползуна к цилиндру

Показания перепадометра неверны

Из разделительных трубок перепадометра утекает разделительная жидкость

Устранить неплотность перепадометра, заново заполнить трубки дистиллированной водой, выпустив воздух из системы



На мембранные разделители налипла грязь или зерновая масса

При очередной мойке чана осмотреть мембраны и очистить

Не выполняется команда на открывание или закрывание пневмозатвора

Понижено давление сжатого воздуха

Отрегулировать давление воздуха до 0,4 МПа



Неисправна проточная часть пневмозатвора

Отрегулировать момент нажатия на толкатель микропереключателя при полностью закрытом положении. При необходимости заменить затвор

Котел сусловарочный Ш4-ВВП-4/3

Не выполняется команда на открывание или закрывание пневмозатвора

Понижено давление сжатого воздуха

Отрегулировать давление до 0,4 МПа



Неисправна проточная часть пневмозатвора

Заменить затвор. Для ручного управления пневмозатвором снять блок сигнализации и поворачивать клапан, надев на свободный конец вала съемную рукоятку

При сигнале «Вентиль закрыт» уровень кипящего сусла продолжает расти

Вентиль не закрывается полностью

Проверить проточную часть вентиля



Недостаточна настройка муфты предельного момента при закрытии вентиля

Проверить настройку муфты и при необходимости увеличить момент срабатывания (но не более 3 кгс·м)

Лагерный танк ФАРФАС

Подтекает изготавливаемый продукт(пиво) из-под крышки люка

Повреждена прокладка под крышкой люка

Заменить прокладку

Подтекает пробковый кран

Износ крана

Притереть кран, сменить сальниковую набивку

Фильтры намывания Ш4-ВФД-33, Ш4-ВФД-60

Подтекает изготавливаемый продукт (пиво) при зажатом фильтровальном пакете

Повреждена плита или рама

Заменить плиту или раму



Неправильно поставлены опорный картон или резиновая прокладка

Установить картон или резиновую прокладку правильно



Слабый зажим пакета (не отрегулировано реле тока)

Отрегулировать реле

Недостаточно давление в нагнетательной магистрали фильтра

Износ крыльчатки вихревого насоса

Заменить крыльчатку

Давление на входе в фильтр быстро растет

Повышено содержание дрожжей в пиве. Доза кизельгура недостаточна

Увеличить дозу кизельгура и уменьшить производительность фильтра

Отсутствует или понижена подача суспензии кизельгура в нагнетательный трубопровод

Концентрация кизельгура в смесителе превышает 20%

Проверить концентрацию кизельгура и уменьшить ее



Износ клапанов и седел

Заменить клапаны и седла



Износ сальника толкателя или толкателя пневмовыключателя импульсов воздуха

Заменить сальник или толкатель



Недостаточно давление воздуха в пневмосистеме

Поднять давление до 0,4 МПа регулятором давления



Засорены всасывающий и нагнетающий трубопроводы

Трубопроводы прочистить и продуть сжатым воздухом



Трещины на резиновых диафрагмах

Заменить диафрагмы насоса



Неправильно отрегулировано положение толкателя относительно кулачка

Отрегулировать положение толкателя



В пневмосистеме присутствует конденсат

Выпустить воду из отстойника пневмосистемы



Нарушено уплотнение пневмомембраны

Затянуть гайку на штоке или при необходимости заменить ее

Не включается продуктовый насос

Отсутствует либо понижено давление сжатого воздуха, подаваемого на пульт

Проверить показания манометра на пульте и при необходимости увеличить давление

Команды на исполнение операций при переводе тумблеров выполняются замедленно или не выполняются вообще

Засорен отстойник сжатого воздуха

Продуть и очистить отстойник

Засорены пневмоимпульсные линии в пределах пульта или элементы пневматической схемы управления

Продуть импульсные линии, последовательно отсоединяя их от элементов схемы

Чрезмерно нагревается электродвигатель продуктового насоса

Не полностью открыт кран на входном трубопроводе фильтра

Открыть кран



Нарушен принудительный обдув электродвигателя

Проверить техническое состояние системы принудительного обдува

В работе продуктового насоса прослушивается чрезмерный шум

Нарушена соосность в муфтовом соединении насос-электродвигатель

Восстановить соосность

При фильтровании в осветленный продукт попадает кизельгур

Произошел разрыв картона

Заменить картон

Машины бутыломоечные ММС-1, АММ-6, АММ-12

Термический бой бутылок

Перегрет щелочной раствор

Уменьшить поступление пара в подогреватель



Недостаточно нагрета теплая вода

Увеличить поступление пара в бесшумный барбатер. Пока идет нагревание, остановить машину



Не осуществляется предварительный подогрев бутылок

Тщательно осмотреть, прочистить и промыть коллектор смыва бутылок при загрузке

Этикетки не отмокают. Качество мойки низкое

Низкая концентрация щелочи

Увеличить концентрацию щелочи

Низкая температура раствора

Увеличить подачу пара в подогреватель

Не соблюдается режим мойки

Соблюдать режим мойки

Бутылки падают при установке на транспортер

Механизм выгрузки неправильно отрегулирован и не досылает бутылки до центра транспортера

Отрегулировать положение выталкивателя бутылок



Цепь транспортера деформирована

Проверить и отрихтовать цепь транспортера выгрузки

Бутылки не выпадают из носителей при выгрузке

Погнуты стенки носителей

Выправить стенки носителей



Гнезда носителей забились этикетками и стеклом

Очистить гнезда носителей



Внутренняя поверхность носителей покрыта ржавчиной

Прокрутить носители в растворе щелочи повышенной концентрации до исчезновения ржавчины

Плохо работают сопла

Низкое давление в напорном трубопроводе

Повысить давление в напорном трубопроводе



Забились фильтры, сетки, сопла

Очистить фильтры, сетки, сопла



В машину поступают бутылки со смолкой на венчике

Не допускать в машину бутылки со смолкой на венчике и алюминиевой фольгой

Бутылки плохо моются и снаружи покрыты белым налетом

Недостаточно окончательное ополаскивание бутылок

Проверить подачу водопроводной воды на наружный обмыв



Повышена жесткость воды

Проверить работу умягчителя воды

Плохое качество мойки внутренней поверхности бутылок

Струи моющего раствора не попадают в горло бутылки

Передвинуть трубы со шприцами так, чтобы струя попадала в горло бутылки

Сетки и фильтры тонкой очистки быстро засоряются бумажной массой

Слишком высока концентрация щелочного раствора

Ослабить концентрацию щелочного раствора



Увеличен зазор между перегородкой и барабаном этикетоотборника

Отрегулировать зазор между резиновым кольцом и сектором



Некачественный отбор этикеток

Проверить работу вентилятора

Теплая вода попадает на корпус машины

Засорены сливные отверстия в верхних ваннах и отверстия в коллекторе предварительного обмыва бутылок

Прочистить сетки фильтров и сливные трубы



Повышено давление водопроводной воды

Уменьшить давление водопроводной воды

Машина розливоукупорочная Т1-ВДР-12В

Не вращается карусель розлива при включенном двигателе привода

Ослаб ремень клиноременной передачи

Подтянуть ремень привода Отрегулировать муфту

Вышла из строя электромагнитная муфта



Напиток не поступает в резервуар при установленных рабочих параметрах

В резервуаре создается давление, превышающее напор подаваемого напитка:





открыт кран газового поплавка

Закрыть кран газового поплавка



неисправен клапан газового поплавка

Заменить уплотнение клапана и повторно отрегулировать

Уровень напитка не соответствует середине смотрового окна при неработающей машине

Неправильно выставлены поплавковые клапаны

Проверить работоспособность клапанов и повторно выставить

Напиток не наливается в бутылку

Бутылка повреждена

Усилить контроль на световом экране после мойки



Уплотнитель поврежден или сильно деформирован

Заменить уплотнитель



Бутылка не уплотнилась из-за значительного перекоса

Отрегулировать входную звездочку



Закрыт газовый канал (разбухло уплотнение клапана газового канала)

Заменить уплотнение клапана газового канала



Недостаточно прижимное усилие на бутылке подъемным цилиндром

Увеличить давление воздуха на подъемных цилиндрах до нормы. Уменьшить периодичность смазывания и улучшить качество смазки подъемных цилиндров. Заменить манжету и отрегулировать подъемный цилиндр



Направляющая перевода вилки механизма кулачка патрона розлива в нейтральное положение установлена слишком близко к цилиндру блокировки бутылок

Переставить направляющую на более дальнее расстояние



Цилиндр блокировки стоит слишком высоко (не открывается газовый клапан)

Отрегулировать установку цилиндра блокировки



Согнута трубка жидкостного клапана

Отрихтовать трубку



Наличие заусенцев

Зачистить заусенцы



Патрон розлива установлен в посадочном месте резервуара с перекосом и упирается в вилку механизма кулачка патрона

Отпустить гайку крепления патрона и повторно равномерно затянуть до упора



Согнута игла газового клапана

Отрихтовать иглу



Согнута газовая трубка и упирается в стенку бутылки

Отрихтовать трубку

Напиток не доливается в бутылку

Разбухло уплотнение газового клапана

Заменить уплотнение клапана



Игла газового клапана недостаточно поднята

Растянуть до нормальных размеров пружину клапана. Установить копир перевода кулачка в нейтральное положение



Отсутствует или сильно повреждено шатровое кольцо газовой трубки

Заменить кольцо



Газовая трубка погнута

Отрихтовать трубку

Бутылка переполняется

Вышло из строя уплотнение клапана или не сцентрировано по установочной шайбе

Заменить уплотнение клапана или отцентрировать его на установочной шайбе



Вышла из строя пружина клапана

Заменить пружину



Деформирована уплотнительная прокладка корпуса

Подтянуть корпус, при необходимости заменить прокладку



Недостаточно прижимное усилие на подъемном цилиндре

Восстановить нормальную работоспособность цилиндра



Поврежден уплотнитель

Заменить уплотнитель

Напиток к бутылках вспенивается

Отсутствует или недостаточна продувка газовых трубок

Отрегулировать устройство продува трубок. Увеличить время продува



Повреждено (отсутствует) шатровое кольцо газовой трубки

Заменить кольцо



Кулачок управления неплотно закреплен на валике (имеет люфт)

Заменить кулачок



Отвернулся винт механизма управления и уменьшилось усилие прижатия

Подтянуть винт



Значителен люфт кожуха пружины в пазе

Восстановить плотную посадку кожуха пружины на пазу, заменить шайбу и при необходимости кожух пружины

Неудовлетворительно укупориваются бутылки

Высокая укупорка Вышли из строя обжимные кулачки

Выставить укупорку Заменить кулачки

Бутылка зависает в укупорочном патроне

Высокая укупорка

Выставить укупорку

Предельный износ обжимных кулачков

Заменить изношенные кулачки

Повышенный бой бутылок в укупорке

Бутылка устанавливается не по центру укупорочного патрона

Выставить звездочки бутылок

Бутылки зависают в укупорочном патроне

Выставить укупорку, заменить изношенные обжимные кулачки

Установки сатурационные Ш4-ВНХ, Ш4-ВСВ-3, Ш4-ВСВ-6

При опорожненной колонке горит сигнал «Верх» или «Низ», уровень жидкости не соответствует сигналу

Контакты в электрической цепи не замкнуты. Короткое замыкание вывода электрода датчика на корпус (нарушена изоляция вывода)

Провести контроль пульта управления, датчиков, уплотнений и изоляции выводов

При заполнении колонки соответствующий сигнал уровня не появляется. Блокировка включения двигателей не действует

Нарушен контакт электрода датчика с отходящим проводом. Загрязнена поверхность датчика

Проверить датчик, очистить электрод, обжать контакт вывода датчика с приводом

Нестабильна подача сиропа в дозировочной насадке

Засорено дозирующее отверстие

Снять дозирующую иглу, прочистить дозирующее отверстие



Изменилась температура сиропа

Отрегулировать подачу сиропа

Недостаток воды

Низкое давление воды на входе в сатуратор

Обеспечить давление воды при подаче в колонку деаэрации не меньше 3 МПа (0,18-0,25 МПа)



Не работает электромагнитный клапан (вентиль)

Проверить катушку электромагнита

Переполняется колонка деаэрации

Мембрана электромагнитного вентиля (клапана) неисправна или на насадке электромагнитного клапана находятся посторонние тела

Заменить мембрану или удалить посторонние тела с насадки электромагнитного клапана



Не срабатывает датчик верхнего уровня

Снять датчик и удалить солевой налет

Колебания в дозировке

Слишком высокая концентрация воздуха в сиропе

Увеличить отстой сиропа до нормы



Изменилась температура сиропа

Отрегулировать дозировку сиропа



Нечетко срабатывает гидравлический клапан

Заменить уплотнительные кольца в корзине клапана



Сломалась пружина клапана

Заменить пружину



Засорился клапан

Прочистить клапан

Недостаточно насыщение напитка двуокисью углерода

Неравномерна подача двуокиси углерода

Отремонтировать редукционный клапан, заменить дефектную мембрану или пружину. Удалить посторонние тела с насадки клапана



Давление, создаваемое насосами, ниже 0,9-1,2 МПа

Устранить неплотности в корпусах насосов



Неплотность обратного клапана в трубопроводе подвода напитка к струйным насадкам

Устранить неплотности в клапане



Повышена либо понижена температура смеси и температура на выходе охладителя (отклонение выше ±2°С)

Отрегулировать температуру смеси и температуру на выходе охладителя



Понижено давление рассола

Обеспечить подачу рассола под давлением не меньше 0,1 МПа



Рукоятка ручного управления регулирующим вентилем вдвинута в корпус

Выдвинуть рукоятку для режима регулирования от регулятора



Электромагнитный вентиль на подогревателе пропускает горячую воду

Проверить работу вентиля



Нарушен ход штока регулирующего вентиля

Отрегулировать вентиль

Не срабатывает распределительный клапан рециркуляции

Понижено давление сжатого воздуха

Отрегулировать давление воздуха до 0,4 МПа

Забита или нарушена импульсная линия питания клапана

Продуть линию и уплотнить соединения

Перекошен или заедает шток клапана

Отрегулировать запорную часть клапана и сальниковое уплотнение

Этикетировочная машина ЕМ-33,1 «Нагема» (Германия)

Недостаточен вакуум

Шланг для подвода вакуума к этикетировочному цилиндру плохо подсоединен или поврежден

Шланг насадить или заменить



Вакуумный фильтр загрязнен

Прочистить вакуумный фильтр (при этом не повредить уплотнительное кольцо)



Ослаблен ремень вакуумного насоса

Подтянуть ремень



Всасывающие сопла или кольцевые канавки загрязнены

Прочистить сопла и канавки

Машина не запускается

Закрыт воздушный кран

Открыть кран



Не срабатывает конечный выключатель

Отремонтировать выключатель



Неисправна кнопка запуска

Заменить кнопку



Главный выключатель на распределительном шкафу не включен

Включить выключатель



Перегорел предохранитель

Заменить предохранитель

Этикетка недостаточно смазывается клеем

Слой клея слишком тонкий

Увеличить наносимый слой клея

Слой клея наложен на этикетку с перерывами по ширине

Клеенаносящий ролик набух, подшлифовать его



Слой клея наложен на этикетку с перерывами по длине

Палец подогнуть



Скребок находится слишком глубоко в клеенаносящем валике

Скребок выдвинуть наружу



Скребок сильно загрязнен клеем

Прочистить скребок

При накатке на этикетке образуется изгиб

Недостаточен слой нанесенного клея

Наладить процесс нанесения клея



Этикетка подходит к цилиндру слишком рано по сравнению с бутылкой

Заново установить шнек

Фиксирующая звездочка не стопорит

Пневматический выключатель неисправен

Заменить выключатель



Воздушный шланг порван

Заменить шланг



Манжета не уплотняет

Заменить манжету



Толкатель приклеивается

Промыть толкатель бензином «Калоша»

Насос подает недостаточно клея

Клей слишком вязкий

Перед использованием клей хорошо перемешать



Пневматический клапан неисправен

Заменить пневматический клапан



Всасывающее отверстие засорено

Прочистить сопла для клея



Провод подвода воздуха неисправен

Место повреждения исправить

ПЕРЕРАБОТКА ПЛОДООВОЩНОЙ ПРОДУКЦИИ

Моечное оборудование

Станина с ванной

Разрушение сварных швов станины, деформация стенок ванны, лотков загрузки и выгрузки

Демонтировать моечные барабаны, выправить погнутые поверхности ванны, заварить разрушенные сварные швы

Барабаны

Деформация рабочих поверхностей барабана

Разобрать барабан и снять с него погнутые детали, выправить или заменить трущиеся детали новыми. Собрать (сварить) барабан



Износ (разрушение подшипников)

Заменить подшипники новыми

Приводной механизм

Износ цепи, звездочек, конических, червячных пар редуктора привода

Разобрать приводной механизм, заменить изношенные детали новыми

Транспортер роликовый

Износ звеньев, разрыв цепи

Разобрать и заменить изношенные звенья новыми



Износ звездочек цепи

Заменить новыми звездочками

Вентилятор

Трещины, разрывы, деформация кожуха

Снять вентилятор с фундамента (со станины машины) и разобрать. Деформированные детали выправить, разрывы выправить и заварить

Контейнероопрокидыватели

Станина опрокидывателя, бункер выгрузки

Деформация стального профиля рамы, защитных листов

Выправить профиль рамы, заварить трещины и разрывы

Рама поворотная

Деформация рамы, разрушение сварных швов

Снять поворотную раму с опрокидывателя, выправить деформированные участки, заварить трещины и разрывы



Износ цапф и приводных звездочек

Заменить изношенные звездочки

Привод поворотной рамы с контейнером

Износ червячной пары редуктора

Заменить изношенные детали новыми

Конвейер бункера выгрузки

Износ цепной передачи

Заменить изношенные звенья цепи



Деформация поверхности бункера

Выкатить конвейер бункера выгрузки из опрокидывателя



Поломка скребкового конвейера - износ резиновой ленты, деревянных скребков, приводных цепей

Заменить изношенные детали конвейера

Оборудование для перемещения сырья, тары и готовой продукции

Каркас транспортера

Деформация, разрушение сварки

Выправить, сварить детали

Бункер загрузочный, карманы для отходов, поддоны, выгрузной лоток

Деформация, протирание, разрывы

Выправить, заварить разрушенные места, заменить изношенные части новыми

Транспортер, конвейер

Износ полотна, резиновых направляющих полотна (роликов)

Заменить изношенное полотно и резиновые направляющие новыми

Привод транспортера

Цепная передача, редуктор, ременная передача

Заменить изношенные звенья цепи, звездочки, зубчатые шестерни, поломанные шкивы и поврежденные ремни новыми

НАСОСЫ

Центробежные насосы

Вал насоса

Подтекание в уплотнениях

Перенабивка сальникового уплотнения, подтяжка пружин механического сальника

Крыльчатка, уплотнительные кольца

Износ поверхностей

Вскрыть крышки, проверить радиальные зазоры в подшипниках скольжения, проверить состояние сепараторов и тел качения в подшипниках качения, радиальные зазоры между уплотнительными буртами и уплотнительными кольцами, осевой зазор между крыльчаткой и уплотнительными кольцами. При увеличении зазоров заменить кольца





При среднем и капитальном ремонте насоса вал насоса демонтировать, проточить на токарном станке уплотнительные поверхности крыльчаток, напрессовать бандажи, заменить защитные рубашки вала. Вал в сборе с крыльчаткой после ремонта подвергнуть динамической балансировке

Клапаны стопорные

Износ клапанов

Разобрать клапаны, провести притирку клапанов к гнездам

Поршневые и плунжерные насосы

Цилиндры поршня

Износ поверхностей

Вскрыть крышки цилиндров, проверить и отрегулировать камеры сжатия, проверить щупом зазор между зеркалом цилиндра и компрессионными кольцами. При необходимости расточить цилиндры, выпрессовать цилиндровые втулки, заменить новыми, заменить поршни, штоки, манжеты редуктора, шестерни редуктора, отрегулировать, испытать под нагрузкой

Прессы

Гидропривод

Масляный насос не развивает необходимого давления

Разобрать насос, провести дефектацию деталей. Изношенные детали заменить новыми или отремонтированными

Станина

Деформация станины, поломка поворотного стола

В местах разрушений установить дополнительные накладки ребра. Разрушенные соединения восстановить электросваркой

Гидроцилиндр

Плунжер гидроцилиндра не развивает необходимого давления

Измерить степень износа. Погрешности формы устранить растачиванием с последующим шлифованием или хонингованием рабочей поверхности цилиндра



Подтекание масла

Заменить манжеты

Редуктор

Износ зубчатых передач, поломка зубьев

Заменить изношенные детали новыми или отремонтированными

Шнек прессующий

Износ посадочных мест под подшипники, трещины и деформация шнека

Восстановить посадочные поверхности под подшипники. Наплавить изношенные места, провести шабрение

ОБОРУДОВАНИЕ ДЛЯ ИЗМЕЛЬЧЕНИЯ СЫРЬЯ

Дробилки

Каркас, рама, станина машины

Деформация, разрушение сварных швов

Выправить и заварить разрушенные соединения

Редуктор

Износ деталей

Заменить изношенные детали новыми или отремонтированными

Ножи режущие, диски ножевые

Поломки, износ режущих поверхностей

Заменить поломанные ножи новыми, заточить затупленные ножи

Подшипники вращающихся барабанов, рабочих органов

Износ, разрушение

Восстановить расточкой подшипники скольжения под ремонтную втулку. Подшипники качения с изношенными сопрягаемыми поверхностями заменить новыми

Передачи ременные

Износ ремней

Заменить изношенные ремни новыми



Износ шкивов

Наплавить изношенные поверхности, обточить по чертежу. Нарезать заново шпоночные пазы, сместив их по отношению к старым на 90 град (180 град)

Шнеки

Износ рабочих поверхностей

Наплавить изношенные поверхности и зачистить

Барабаны, роторы

Деформация

Снять барабаны с машины и разобрать. Восстановить или заменить новыми поломанные детали

Протирочные машины

Станина, корпус

Деформация, разрушение сварных швов

Частично разобрать машину, выправить деформированные части, восстановить сварные швы

Барабан протирочный

Износ протирочных сит

Заменить новыми



Разрушение сварных швов

Подтянуть болтовые соединения, восстановить сварные швы

Сепараторы

Механизм передаточный

Износ зубчатой пары

Заменить зубчатую пару новой или отремонтированной

Барабан

Износ рабочих поверхностей, коррозия

Заменить барабан

Вал вертикальный

Изгиб вала

Выправить вал



Износ посадочных поверхностей подшипников качения

Заменить подшипники качения новыми

Аппараты для бланширования, разваривания, подогрева, стерилизации

Каркас

Деформация

Выправить каркас, заварить трещины

Ванна

Деформация, разрушение сварки,коррозия облицовки

Заменить изношенную облицовку ванны, наложить на трещины заплату, заварить их

Конвейер ковшовый

Износ роликов и направляющих

Заменить изношенные ролики и направляющие новыми

Привод

Износ зубчатой пары редуктора

Наплавить зубья, обработать по чертежу



Износ звездочек цепи

Подварить зубья с последующей обработкой по шаблону



Износ цепи

Заменить новыми изношенные участки цепи

Вентили водопроводов

Износ, повреждение посадочных поверхностей корпуса и седла

Наплавить и расточить по чертежу посадочные поверхности

Автоклавы

Корпус

Деформация

Выправить корпус, восстановить сварку

Крышка

Нарушение герметичности сварных соединений

Заварить трещины и проверить герметичность



Нарушение герметичности соединений

Устранить деформацию крышки (выправить), заменить прокладки, равномерно затянуть болтовые соединения

Клапан предохранительный

Перебои в работе

Отрегулировать клапан на срабатываемое давление. Заменить изношенные детали новыми

Приборы контрольно-измерительные

Манометр, термометр, программный регулятор

Провести государственную проверку приборов, заменить неисправные новыми

Корзины загрузочные

Деформация отдельных элементов

Разобрать корзины, выправить погнутые части, заварить трещины

Краны подвода и отвода воды и пара

Нарушение герметизации

Восстановить посадочные места в корпусе и седле наплавкой и расточкой до нормального размера

Оборудование для загрузки и разгрузки автоклавных корзин

Рама

Деформация, трещины в сварных соединениях

Выправить раму, заварить трещины

Конвейер

Износ направляющих роликов и пластин

Заменить изношенные ролики и направляющие пластины

Привод конвейера

Износ редуктора и цепной передачи

Разобрать редуктор, провести дефектацию шестерен, заменить изношенные участки цепи новыми

Подъемник

Износ и деформация деталей

Разобрать подъемный механизм на детали. Деформированные детали рычажной системы, вертикальной и горизонтальной направляющих, коромысла, планки выправить или заменить новыми, восстановить нормальные размеры сопрягаемых деталей

Привод подъемника

Износ червячной пары

Заменить изношенные детали новыми или восстановленными

Закаточные машины

Коробка скоростей

Износ шестерен

Снять коробку скоростей с машины, разобрать на детали, провести дефектацию деталей, выбракованные детали заменить новыми

Передача клиноременная

Износ шкивов

Наплавить и обточить шкив до размеров по чертежу



Износ ремня

Заменить ремень

Установка насосная

Не работает вакуумный насос

Разобрать, провести дефектацию деталей. Изношенные детали заменить новыми или восстановленными

Звезды подачи и снятия банок

Поломки конструкции, износ ступицы

Снять деталь с машины, выправить несущие элементы звезды. Расточить ступицу и запрессовать втулку ремонтного размера

Шнек механизма приема

Деформация, износ посадочных мест

Наплавить изношенные места, провести механическую обработку до размеров по чертежу

Ротор клингера

Износ посадочных мест центрального вала под подшипники качения и шестерни

Наплавить и шлифовать под размер по чертежу



Износ шестерни

Наварить зубья и обточить по шаблону

Карусель закаточная

Износ посадочных мест центрального вала

Наплавить и шлифовать под размер по чертежу



Износ шестерен

Наварить зубья и обточить по шаблону



Износ роликов закаточного механизма

Заменить новыми

Этикетировочные машины

Станины верхняя и нижняя

Деформация

Снять со станины узлы и детали, мешающие плавке станины. Выправить деформированные детали, заварить трещины, зачистить швы



Разрушение сварных соединений

Заварить трещины, зачистить швы, покрасить



Износ посадочных мест под втулки, ступицы подшипников валов

Расточить отверстия под установку ремонтных втулок

Вариатор

Износ ремней

Заменить новыми



Износ и трещины шкивов

Наплавить изношенные ручьи, обработать по чертежу, трещины заварить

Зубчатые шестерни

Износ зубьев

Наплавить зубья по толщине, фрезеровать по шаблону



Износ отверстий шестерни

Наплавить, обработать до размеров по чертежу

Редуктор

Износ шестерни

Разобрать редуктор, провести дефектацию, заменить изношенные шестерни новыми

Конвейер

Износ трущихся деталей (колес, звездочек)

Наплавить, фрезеровать по шаблону

Транспортер ящиков

Износ подшипниковых роликов

Заменить изношенные ролики новыми или восстановленными. Звенья цепной передачи заварить

Отсекатель, толкатели, опрокидыватель

Деформация элементов, разрушение сварных швов

Снять узлы с машины, выпрямить погнутые элементы или заменить новыми. Трещины заварить

Гидроцилиндры привода толкателей и опрокидывателя

Износ гидроцилиндров

Расточить, прошлифовать, провести хонингование под ремонтные размеры



Потеря производительности масляного насоса

Заменить изношенные шестерни или корпус

Элеватор

Износ цепного транспортера

Провести дефектацию звеньев: заменить изношенные новыми или восстановленными

Машины для разгрузки банок из автоклавных корзин

Рама

Деформация, разрушение сварных швов

Выправить и заварить трещины, подготовить швы под сварку, заварить и зачистить

Ванна

Коррозия стенок

Демонтировать из ванны конвейерные установки, заменить изношенные облицовки, заварить трещины

Конвейер горизонтальный

Поломки, трещины элементов конструкции

Заменить изношенные и поломанные детали

Конвейер-ориентатор, конвейер выгрузки, опрокидыватель

Износ цепей с резиновыми роликами

Заменить изношенные ролики новыми, заварить пластины цепи



Деформация элементов

Разобрать узлы конвейера, выправить погнутые детали (или заменить новыми)



Отказ привода конвейера

Заменить изношенные шестерни в редукторах новыми или восстановленными

КОНДИТЕРСКАЯ ПРОМЫШЛЕННОСТЬ

Формующе-заверточный автомат ИЗМ-1 (ИЗМ-2)

Забивание оберточных материалов (накапливаются под подающими роликами, образуя сначала «гармошку», которая затем выходит наружу; в отдельных случаях бумага наматывается на подающие ролики, протаскивается вращающимся ножом наружу и т.п.)

Резиновый бумагоподающий ролик неравномерно прижат к стальному ролику

Отрегулировать прижим роликов справа упорным болтом, а слева эксцентриковой втулкой так, чтобы, не обрывая обертку, можно было подтянуть ее вручную с обеих сторон ролика

Резиновый ролик имеет конусность по диаметру меньше конусности стального, края его разбухли от воздействия масла, выступающего из опор

Заменить резиновый ролик новым (Æ 35,5 мм, стального ролика - 35 мм)

Канавки для направляющих планок в резиновом и стальном роликах смещены относительно друг друга

При небольших смещениях снять фаски на краях канавок в резиновом ролике, при больших заменить стальной или резиновый ролик

Направляющие планки бумагоподающих роликов имеют зазубрины, деформированы, неправильно установлены

Выровнять и отполировать планки, выдержать зазор между ними в 1 мм, подтянуть крепление



Оберточные материалы после отрезки этикетки прилипают к кромке неподвижного ножа в результате чрезмерного прижима вращающегося ножа к неподвижному при резании

Отрегулировать подвод вращающегося ножа к неподвижному так, чтобы он отрезал этикетку и не припрессовывал оберточные материалы к неподвижному ножу



Повышенное количество парафина на этикетке, особенно при высокой температуре в помещении

Заменить бобину этикетки



Ножи не дорезают обертку из-за затупления или появления зазубрин

Заточить вращающийся нож («посадить» на краях, если он не дорезает посередине, и наоборот), а также неподвижный нож, заменить ножи заточенными



Повышенный люфт в опорах вращающегося ножа (приводит к чрезмерному поджиму обертки вращающимся ножом к неподвижному), при этом слегка подведенный к неподвижному ножу вращающийся нож отрезает сложенную вдвое или втрое этикетку

Заменить втулки или нож



«Поздний» отрез этикетки

Отрегулировать момент отреза, чтобы отрезание обертки заканчивалось при зажиме обертки с конфетой между толкателем и направляющей рамкой или при зажиме обертки рамками



Подаваемая обертка упирается в край этикетки, выступающий из-под щитка ротора

Оттянуть от ротора наружный край щитка на расстояние 10-11 мм, опустить передний край щитка на расстояние от нижней губки ротора на 12-13 мм, отрегулировать отрез этикетки



Обертка тормозится о наружные поверхности щитка ротора, подгибателя и ограничителя

Очистить указанные поверхности и заполировать



Обертка упирается в ограничитель, столик или кронштейн

Проверить установку столика, чтобы кронштейн не выступал из-под него, ограничитель свисал над ним на 0,3-0,5 мм, а зазор между ограничителем и вращающимся ножом составлял 0,5-1 мм



Слабое торможение бобин обертки, из-за чего они сходят в сторону

Усилить натяжение тормозной ленты



Малая толщина изделия приводит к чрезмерной длине обертки, выступающей за край щитка ротора

Отрегулировать толщину изделия



Низкое качество оберточных материалов (морщины, склейки, избыток парафина, косая намотка бобин, повышенная влажность, пересушенная обертка и т.п.)

Заменить бобину



Смещение обертки в сторону

Сместить бобинодержатель

Забивание ирисного или карамельного жгута

Увеличенная толщина жгута после прокатных роликов приводит к упору жгута в перемычку на выходе из желоба или в ограничитель

Отрегулировать толщину жгута, которая должна быть 10,5-11 мм



Так называемый поздний отрез ириски (карамельки)

Вставить нож отреза так, чтобы к концу отреза толкатель вплотную подошел к ириске



Малый просвет между столиком и ограничителем по высоте

Обеспечить просвет 11,5 мм



Жгут опирается в столик

Поднять желоб перед столиком, чтобы он был выше примерно на 0,2-0,4 мм



Направляющие между нижними прокатными роликами находятся не на одном уровне и располагаются очень высоко

Установить направляющие заново



Повышенные зазоры между верхними роликами и фланцами нижних роликов и боковинами, между роликами и скребками или направляющими

Заменить изношенные детали, обеспечив зазоры не более 0,1 мм



Повышенный размер щели между желобом и столиком для ножа отреза изделия

Заменить детали, обеспечив щель в 2-2,2 мм при толщине ножа 1,5 мм

Косой срез у изделия

Малая толщина жгута

Отрегулировать толщину жгута



Увеличенный просвет между столиком и ограничителем

Обеспечить просвет 11,5 мм

Поломка ножа отреза изделия

Снята или поломана перемычка над желобом у столика

Установить перемычку



Изделие свисает из губок ротора и деформируется подгибателем или глубоко входит в ротор и раздавливается об упор на нижней губке или о направляющую рамку

Отрегулировать крайнее положение толкателя у ротора регулировочной тягой, связывающей бугель с рычагом толкателя



Изделие перекошено при зажиме губками ротора

Отрегулировать высоту толкателя вертикальной тягой



Направляющая рамка отогнута к толкателю

Подогнуть направляющую рамку, обеспечив расстояние между ней и толкателем при переносе ириски в 11,5 мм



Преждевременный зажим ириски подвижной губкой ротора

Отрегулировать момент зажима тягой, соединяющей бугель с корпусом кулачка закрытия губок



Передний край щитка ротора опустился

Обеспечить расстояние от столика до переднего расстояния щитка по высоте в 13 мм



Столик располагается ниже неподвижной губки ротора

Выставить столик заново

Неправильное образование трубки этикетки (концы обертки в роторе не свертываются в трубку либо образуют неправильную трубку)

Этикетка расположена несимметрично относительно изделия по высоте в результате неправильной высоты ножей отреза, позднего или раннего отреза оберточных материалов

Отрегулировать высоту механизма подачи и отрезки обертки с помощью установочных гаек на оси-рейке и момент отреза проворотом ведущей шестерни механизма



Рамка прижима пережимает (отжимает) направляющую рамку или же не прижимает к ней обертку

Выставить рессорки в рамке прижима



Подгибатель вытягивает нижний край обертки или не обеспечивает плотной обтяжки из-за недостаточного или чрезмерного зазора между ним и ротором

Выставить подгибатель с зазором между ним и ротором 0,3-0,6 мм



Преждевременный зажим изделия подвижной губкой ротора

Отрегулировать момент зажима



Подгибатель сбивает верхний край обертки или плохо подгибает нижний

Отрегулировать высоту подгибателя к началу поворота ротора (не доходит до верхней губки на 1 мм) с помощью тяги бугеля



Щипцы закручивающих головок задевают за концы трубки этикетки при ее подходе к ним

Отрегулировать раскрытие щипцов (46-48 мм) и согласовать их движения с поворотом ротора

Плохая обтяжка изделия этикеткой(край этикетки, подогнутый щитком, после закрутки концов не прилегает к ириске, а обвисает, образуя вздутие)

Плохая трубка этикетки

Отрегулировать раскрытие щипцов (46-48 мм) и согласовать их движения с поворотом ротора

Стык щипцов закручивающих головок при закрывании не вертикален

Отрегулировать положение головок при закрывании перестановкой корпуса головок с шестерней

Закручивающие головки недостаточно близко подходят к ротору

Отрегулировать конечное положение головок возле ротора (зазор 1,5-2,5 мм)



Щипцы закручивающих головок задевают за закрученные концы этикетки в начале поворота ротора

Отрегулировать согласованное движение головок и ротора



Малая закрутка концов этикетки (менее 1,5-1,7 оборота)

Уменьшить раскрытие щипцов



Толстая или более широкая, чем ириска, подвертка

Заменить бобину подвертки

Разрывы на закрученных концах этикетки

Закручивающие головки близко подходят к ротору

Оттянуть головки от ротора



Чрезмерная закрутка концов обертки

Увеличить раскрытие щипцов



Щипцы мало раскрываются к началу движения ротора

Согласовать движения щипцов и ротора по циклу



Чрезмерные люфты в закручивающих головках в осевом направлении (более 0,5-1 мм) и во втулках

Заменить изношенные детали и подтянуть крепления



Щипцы пересекают обертку

Обмотать каждый из четырех щипцов изоляционной лентой



Некачественная этикетка (сухая, недостаточная прочность и т.п.)

Заменить бобину этикетки

КРАХМАЛОПАТОЧНАЯ ПРОМЫШЛЕННОСТЬ

Машина ударного действия ПМШ и дробилка ПДК

Повышенный нагрев подшипников валов ротора

Недостаток или излишек смазочного материала

Остановить машину, смазать подшипник или удалить часть смазки

Шум в подшипниках

Подшипник вышел из строя

Остановить машину, заменить подшипник

Шум в соединительных муфтах привода

Неправильная центровка с валом роторов

Отцентровать валы электрозаменить на пальцах соединительных муфт резиновые втулки

Повышенные шум и вибрация, нехарактерные для нормальной работы машины

Попадание посторонних твердых примесей в решетку

Остановить машину, отодвинуть подвижную станину, очистить решетку от посторонних примесей

Повышенная вибрация

Нарушена балансировка роторов

Остановить машину, устранить неисправности одним из следующих способов: заменить сильно износившиеся или вышедшие из строя пальцы, распределить при частичной замене новые пальцы равномерно по длине окружности

Сушилка пневматическая Ш5-ППС-30

Давление пара по манометру имеется, а температура горячего воздуха низка. Производительность сушилки снизилась

Конденсатоотводчик не работает. В калориферах скопился конденсат, теплоотдачи нет

Отключить конденсатоотводчик, вскрыть его и прочистить, выпустить конденсат из калориферов через обводную линию

Давление пара в калориферах нормальное, температура горячего воздуха высокая, а крахмал из циклонов идет повышенной влажности, наблюдается налипание его на стенках циклона

В горячий воздух попадают вода или пар. Неисправны калориферы, в греющей поверхности калориферов имеются свищи. Пропускает пар вентиль пропарки

Разобрать установку калориферов, опрессовать каждую секцию, устранить свищи или заменить секцию новой. Отключить пар и отремонтировать вентиль

Сырой крахмал в бункере питателя имеется, но в рыхлитель он не поступает или поступает мало

На шнек питателя налипли крахмал или посторонние предметы (обрывки ниток, веревок, мешковины и т.п.)

Остановить сушилку, открыть люки на шнеке питателя и очистить подающий шнек. Остановить сушилку, открыть люк на корпусе рыхлителя и удалить посторонний предмет

В скруббер поступает воздух с повышенным содержанием крахмала

Прижимные клапаны на шнеках циклонов не работают (заклинило, ослабли пружины)

Остановить сушилку, открыть смотровые люки на шнеках и отремонтировать клапан

Производительность сушилки падает, тягонапоромер показывает повышенное сопротивление воздушного и сушильного трактов

Забились ячейковые фильтры установки калориферов, в головке сушилки налип крахмал

Остановить сушилку, снять и промыть ячейковые фильтры, открыть верхнюю крышку головки и прочистить

Разрежение перед рыхлителем упало, он забивается сырым крахмалом, появляется характерный звук

Повреждены противо-взрывные клапаны, через них идет подсос холодного воздуха

Остановить сушилку, открыть противовзрывные клапаны и отремонтировать

Измельчители картофеля Ш5-ПКИ-200, Ш5-ПКИ-400

Плохое измельчение картофеля

Повреждения решетки, сетки, износ молотков, зубчатых дисков

Устранить повреждения сетки и решетки, переставить или заменить молотки, заменить зубчатые диски

Низкая производительность измельчителя

Засорились решетка или разгонное кольцо

Очистить или заменить решетку, очистить разгонное кольцо

Накапливание картофеля при входе в измельчитель

Попадание посторонних твердых предметов, срез болтов предохранительного устройства измельчителя

Удалить посторонние предметы, заменить предохранительные болты и прокладку

Перегрузка электродвигателя при нормальной производительности измельчителя

Износ выступов на наружной поверхности разгонного кольца, подпор ротора кашкой

Восстановить выступы или заменить разгонное кольцо, устранить подпор ротора кашкой

Повышенный нагрев подшипников

Недостаток или избыток смазочного материала, смазка не соответствует ТУ

Дополнить смазку, удалить избыток ее, заменить на требуемую

Шум в подшипниках

Подшипник вышел из строя

Заменить подшипник

Нехарактерный шум в муфте

Неправильная центровка

Отцентровать валы электродвигателя и ротора, заменить резиновые кольца на пальцах муфты

Повышенный шум, нехарактерный для нормальной работы

Попадание посторонних примесей с исходным картофелем

Остановить измельчитель, осмотреть его рабочие органы и устранить посторонние примеси (предметы)

Повышенная вибрация

Нарушение балансировки ротора вследствие износа рабочих деталей

Остановить измельчитель, осмотреть его рабочие органы и восстановить динамическую балансировку ротора, заменив молотки и разгонный диск

Центрифуга соковая РЗ-ПЦК-100

Сильная вибрация машины при пуске

Попадание внутрь крупных механических примесей

Прекратить подачу продукта в машину; не останавливая машины, подлить воды в ловушку, остановить машину и еще раз пустить ее

Перегрев корпуса гидромуфты, падение частоты вращения ротора

Недостаточное количество масла в корпусе гидромуфты

Остановить машину, отключить подачу продукта и воды в машину, дать корпусу гидромуфты остыть, долить масло и при необходимости заменить новым

Перегрев корпуса редуктора

Недостаточное заполнение корпуса маслом

То же

Выход из строя подшипников коренных опор ротора

Износ подшипников

Остановить машину, разобрать опоры и заменить подшипники

Срезан предохранительный палец на рычаге редуктора

Перегрузка центрифуги

Остановить машину, установить новый палец, отрегулировать подачу продукта, пустить центрифугу

Оба ротора центрифуги вращаются с одинаковой скоростью

Износ подшипников шнекового ротора, срезан предохранительный палец на редукторе

Остановить машину, заменить подшипник или палец

Картофелетерка СТМ-100

Плохое измельчение картофеля

Стерлись зубья пилок барабана

Заменить пилки



Износилась решетка

Заменить решетку



Поверхность барабана загрязнена посторонними предметами

Очистить поверхность барабана



Не отрегулирован зазор между прижимом и барабаном

Отрегулировать зазор

Снизилась скорость вращения барабана

Ослабли ремни привода, стерлась тормозная лента центробежной муфты

Подтянуть ремни, заменить тормозную ленту

Накопление клубней в приемном бункере, снижение производительности

В бункер поступают размягченные и пораженные клубни, рабочая поверхность барабана и решетка забиты соломой или частицами измельченного картофеля

Очистить и промыть барабан

Повышенная вибрация, нехарактерный шум

Износ или механическое повреждение подшипников картофелетерки или электродвигателя

Заменить подшипники



Нарушена центровка валов барабана и электродвигателя

Установить причину и отцентровать валы



Износилась соединительная муфта

Отремонтировать муфту



В терку попали посторонние механические примеси

Очистить терку от посторонних примесей

Установки ПГУ-200, ПГУ-500

Повышенный шум и биение вала насоса

Износились подшипники и втулки вала насоса

Заменить подшипники и втулки

При работе насоса слышен скрежет, уменьшились производительность и напор

Износ лопастей и биение турбинки колеса

Разобрать насос, отремонтировать лопасти, при необходимости заменить турбинку

Из-под сальника течет вода

Изношена набивка сальника

Заменить набивку

Манометры показывают низкое давление

Засорились фильтры

Разобрать и прочистить фильтры

Неудовлетворительно отцеживается продукт

Забилась сетка дуговых сит

Прочистить или заменить сетку

Подрешетный продукт имеет повышенное содержание крахмала

Порвана сетка дуговых сит

Заменить сетку

МОЛОЧНАЯ ПРОМЫШЛЕННОСТЬ

Гомогенизаторы К5-ОГА-1.2, АГ-ОГМ-2,5, А1-ОГМ, К5-ОГА-10

Повышение температуры масла выше 80°С

Заклинивание плунжеров

Устранить причину заклинивания плунжеров

Течь продукта в местах уплотнений

Разрыв прокладки под крышками блока плунжеров

Заменить прокладку



Износ манжетных уплотнений

Заменить уплотнения

Резкие колебания (отсутствие колебаний) стрелки манометра

Засорение трубопроводов манометрического устройства

Снять и прочистить трубопроводы или заменить новыми

Автомат А-1-АП2Н для изготовления бумажных пакетов и наполнения их молоком

Нарушения работы привода автомата и механизма отрезки пакетов

Износ амортизаторов и ножей более 1 мм



Трещины всех видов, сколы, обломки редуктора, станины



Износ зубьев шестерни более 1 мм





Увеличение длины цепи ковшового транспортера по отношению к номинальной на 40 мм





Увеличение длины цепи привода транспортера носителей по отношению к номинальной на 30 мм



Отказы механизма образования пакетов (дефекты формообразования, уплотнения и др.)

Трещины всех видов частей, сколы, обломки станины, рам, носителей, клиньев





Увеличение длины цепи механизма прижима носителей по отношению к номинальной на 24 мм





Уменьшение размера между опорной плоскостью рамы и плоскостью рольгангов на 4 мм





Износ осей и втулок на цепях на 1 мм



Отказы механизма укладчика пакетов в корзину (остановки, сбои и др.)

Зазор по посадкам подшипников более 0,2 мм





Трещины всех видов, сколы, обломы щек, корпусов





Износ зубьев шестерен более 1 мм





Увеличение длины цепи привода стола укладчика по отношению к номинальной на 20 мм





Износ капроновых упоров до невозможности установления и фиксации на них корзин





Износ осей и втулок на цепях ковшового транспортера на 1 мм





Увеличение цепи привода механизма распределения пакетов по отношению к номинальной на 30 мм





Увеличение свыше 1 мм углублений на толкателях



Нарушение в работе устройства для образования трубки и подачи молока

Трещины всех видов, сколы, обломы, коробление корпуса нагревателя продольного шва





Появление трещин и свищей в местах паяных и сварных соединений





Износ резиновых уплотнений в молокопроводе





Износ мембран регулятора уровня





Заедание роликов формующих колец





Износ роликов формующих колец на 0,5 мм



Нарушение в работе рулонодержателей и механизма датировки

Зазоры по посадкам подшипников скольжения более 2 мм





Трещины всех видов, сколы, обломы корпуса





Износ датировочных штампиков и намазных роликов



МЯСОПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ

ТЕХНОЛОГИЧЕСКОЕ, ТРАНСПОРТНОЕ И ПОДЪЕМНО-ОПУСКНОЕ ОБОРУДОВАНИЕ

Конвейеры ГК-1, ГК-2, ФКИ, Г2-ФКПФ, И2-ФБК

Нагрев редуктора приводной станции, стук внутри корпуса редуктора

Большой износ или поломки червяка, недостаток или отсутствие смазки в корпусе

Остановить редуктор, открыть крышку корпуса, осмотреть редуктор, удалить посторонний предмет, добавить или полностью заменить смазку

Неравномерное, толчками движение цепи конвейера, стуки, удары

Износились звенья цепи и их соединения, шаг цепи больше допустимого

Проверить шаг цепи, заменить негодные звенья, втулки, пальцы, пластины



Износились зубцы звездочек

Наварить изношенные зубцы или полностью заменить звездочки



Плохое вращение, заедание на оси одной или нескольких звездочек

Проверить свободное вращение звездочек, наличие смазки, устранить задиры на оси

Частые поломки пальцев пластин цепи

Погнулись, установлены с перекосом или не смазаны направляющие цепи

Проверить направляющие, выправить, устранить перекосы, смазать.



Погнут подвесной путь, застревают при движении ролики с грузами, на подвесных путях имеются «выработки», канавки

Проверить свободный ход роликов на всем пути, исправить перекосы, погнутости, наварить сработанные места, зачистить, запилить или полностью перевернуть полосовой путь на 180°

Транспортеры В2-ФЦЛ/26, В2-ФЦЛ/26-01, В2-ФЦЛ/26-02

Сбегание ленты в сторону в определенной точке длины конвейера

Перекос одного или нескольких роликов перед участком сбегания

Переместить в направлении движения ленты тот конец ролика, где сбегает лента



Трасса конвейера непрямолинейна

Проверить по шнуру прямолинейность трассы и выпрямить ее



Часть роликов не вращается

Проверить состояние роликов, невращающиеся ролики заменить

Сбивание ленты в процессе работы в разные стороны

Слишком велика жесткость ленты

Заменить ленту другой с меньшим числом прокладок. Наклонить желобчатые опорные ролики вперед, но не более чем на 2 град



Неравномерный режим загрузки ленты

Отрегулировать загрузку ленты



Недостаточна жесткость узлов конвейера

Проверить крепление узлов, проверить жесткость установки узлов на фундаменте

Повышенный износ рабочей обкладки ленты

Загрязнение и заклинивание опорных роликов нижней ветви ленты

Улучшить очистку ленты. Очистить или заменить неисправные ролики



Слишком велико провисание ленты между опорными роликами верхней ветви ленты

Увеличить натяжение ленты, если оно мало. Уменьшить расстояние между опорными роликами

Повышенный износ нерабочей обкладки ленты

Пробуксовка ленты на приводном барабане

Увеличить натяжение ленты



Заклинивание опорных роликов верхней ветви ленты

Заменить неисправные ролики

Нарезка канавок и порезы рабочей обкладки ленты

Слишком плотное и жесткое прижатие уплотнения загрузочных лотков к ленте

Установить более пластичные резиновые уплотнения. Поднять уплотнения загрузочных лотков так, чтобы между ними и лентой оставался зазор 3-5 мм



Трение ленты о металлические части загрузочного лотка

Отрегулировать зазор между лентой и металлическими частями лотка до величины не менее 25 мм

Разбухание резины обкладок, вспучивание и разбухание пузырей на обкладке

Обильное попадание масла на обкладку

Проверить уплотнение подшипниковых узлов опорных роликов. Устранить возможность попадания масла в узлы загрузки. Масло, попавшее на ленту, смыть горячей водой с мылом

Лебедки ЛМБ-1-1000, Л-2-1000, Л-500

Остановка электродвигателя при подъеме груза массой 900-1000 кг

В редукторе нет смазки или мало напряжение в сети

Проверить наличие смазки, устранить неполадки электропривода

Муфта максимального момента не удерживает груз массой 1000 кг, сильный нагрев редуктора

Ослабление пружин.

Отсутствует смазка, перетянуты или перекошены подшипники

Подтянуть болты муфты.

Залить масло, отрегулировать правильный зазор подшипника

После подъема в крайнее верхнее положение автомат откинулся, но переключения двигателя на спуск не происходит, двигатель работает с прощелкиванием муфты

Сломался конечный выключатель или провернулся кулачок на автомате

Поставить кулачок на место, исправить выключатель

Автоматическая остановка крюка при спуске происходит высоко над полом

Не отрегулирован фиксатор ограничителя

Вывернуть фиксаторы ограничителя на подшипнике и повернуть ползун по часовой стрелке

Заедает крюк при посадке

Неправильная регулировка посадочного автомата, дефекты крюка

Устранить дефекты крюка или заменить его

Подъемно-опускная площадка ППГ-1

Самопроизвольное опускание платформы

Износились манжеты гидроцилиндра

Заменить манжету



Сработалось седло плунжерного дросселя гидрораспределителя

Притереть седло к плунжеру или заменить его

Перекашивание и заедание платформы в направляющих

Ослабление крепления роликов

Неравномерное натяжение тяговых цепей

Подтянуть гайки роликов.

Равномерно натянуть тяговые цепи

Чрезмерный нагрев масла в гидросистеме

Засорилась гидросистема. Перегрузка платформы

Разобрать и промыть гидросистему.

Не перегружать платформу выше нормы

МАШИНЫ ДЛЯ ПЕРВИЧНОЙ ОБРАБОТКИ ТУШ И СУБПРОДУКТОВ

Машины для обрезки рогов В2-ФРМ

Вибрация подвижного ножа

Износ пальцев шатуна

Заменить пальцы



Ослабление гаек шатуна

Подтянуть гайки

Не работает ограждение

Ослабление пружины. Заедает канат

Заменить пружину. Проверить положение каната

Не обрезается рог до конца

Ослабление крепления ножей. Короткий шатун

Закрепить болты. Удлинить шатун

Машина для разрубки голов А-48-10М

При качении ножа слышны шум и стук, несвойственные нормальной работе машины

Износ вкладышей подшипников рычага или шатуна

Разобрать подшипники, выплавить старую заливку, залить новую, обработать и пришабрить вкладыши подшипников или отрегулировать прокладки

Не полностью разрубается голова, часто раздавливается

Затупился или местами выкрошился нож, не доходит до конца, во время разрубки голов останавливается, разрубив полностью голову

Заточить и прошлифовать нож или заменить новым, отрегулировать величину хода ножа, включить электродвигатель, вывести шатун из крайней точки, отрегулировать его так, чтобы крайняя точка лежала значительно ниже уровня стола



Ослабление крепления ножа к рычагу

Подтянуть болты крепления ножа к рычагу

Нагрев редуктора и подшипников

Нет подачи смазочного масла

Наладить подачу смазочного масла

Машина для снятия копыт МСК-1

Шум и стук при работе машины

Неплотное прилегание ролика к эксцентрику. Ось балансира имеет осевой или радиальный люфт

Добиться в процессе наладки плотного прилегания ролика к эксцентрику. Уменьшить люфт оси балансира

Чрезмерный нагрев подшипников

Подшипники установлены с перекосом

Проверить правильность размещения и закрепления корпусов подшипников

ОБОРУДОВАНИЕ МЯСОРЕЗАТЕЛЬНОЕ И ИЗМЕЛЬЧАЮЩЕЕ

Измельчитель К7-ФИС

Износ режущих кромок неподвижных ножей и ножей вала ротора

Попадание инородных примесей и крепких конфискатов

Вынуть из паза ножи, повернуть на 180 град, вставить в паз и закрепить. При износе обеих кромок заточить ножи

Неудовлетворительное измельчение сырья

Нарушение регулировки ножей

Отрегулировать зазор между режущими кромками подвижных и неподвижных ножей

Волчки и мясорубки К6-ФВЗП-200, ФМП-2-120, МП-82, МП-1-160, МП-200, МП-13

Червяк (шнек) плохо подает мясо, оно выталкивается обратно в загрузочную горловину

Слишком большой зазор между червяком и внутренней стенкой рабочего цилиндра

Наварить или напаять витки червяка, сменить ножи, сетки и увеличить их набор

Продукт недостаточно измельчается, мясо мнется и сильно нагревается

Неправильно собран режущий механизм

Разобрать режущий механизм, проверить и устранить дефекты сборки



Затупились ножи и износились решетки

Заточить ножи и отшлифовать решетки



Ножи не прилегают плотно к решеткам, механизм собран с дефектами

Разобрать режущий механизм, вновь собрать и обеспечить плотное прилегание ножей к решеткам регулированием зажимной гайкой

В цилиндр попадает смазочное масло

Неисправен сальник вала червяка

Разобрать сальник, заменить уплотнение, вновь набить сальник, отрегулировать

Стук и шум внутри рабочего цилиндра

Сломались нож или решетка, в цилиндр попал посторонний предмет

Остановить волчок, разобрать и проверить цилиндр, удалить сломанные детали, вновь собрать режущий механизм

Волчок не дает нужной производительности из-за уменьшения частоты вращения рабочего червяка

Недостаточно натяжение передачи, оборвались ремни, проскальзывает ведомый шкив

Снять кожух, проверить целостность и натяжение ремней, заменить лопнувшие ремни, увеличить их натяжение

Костедробильные машины КДМ-2М, ДК-05, КМ-4

Сильная вибрация при пуске и работе дробилки

Вал дробилки с молотками недостаточно отбалансирован, масса молотков распределена неравномерно

Проверить балансировку вала и устранить вибрацию регулированием массы молотков

Шум и стук во время работы внутри дробилки

Разработались вкладыши подшипника, концы молотков (или ножей) задевают за корпус

Разобрать подшипники, проверить состояние вкладышей, отремонтировать вкладыши, устранить задевание молотков за корпус

Продукт измельчается недостаточно, попадаются крупные куски

Один или несколько молотков (ножей) сломаны или недостаточная частота вращения вала

Заменить сломанные молотки или штыри, проверить их крепление к валу или корпусу и закрепить, перед сменой молотков осмотреть степень их износа, изношенные молотки повернуть для работы затылочной частью (если она изношена, то повернуть другим концом)



Ножи для измельчения продукции раздвинуты, затупились и не режут

Снять ножи, заточить их, поставить на место так, чтобы ножи соседних валов плотно прилегали один к другому, затем закрепить



Сломались решетка или часть колосников

Заменить сломанную решетку или колосники

Шатание ножей

Ослабление крепления ножей державками

Затянуть гайки

Неравномерное срезание стружки костей

Нарушение регулировки ножей

Отрегулировать величину зазора между лезвием ножа и плоскостью шестерни регулировочными винтами

Износ ножей

Попадание инородных примесей и крепких костей

Снять державки, заменить ножи или перезаточить их

Куттеры Л5-ФКН, Л5-ФКБ, Л5-ФК1-Н, Р3-ФСЕ

Частота вращения чаши куттера меньше предусмотренной или чаша вращается неравномерно, с остановками

Недостаточное натяжение клиноременной передачи

Обеспечить натяжение клиновых ремней



Неисправны подшипники вала чаши

Осмотреть и заменить подшипники вала



Затупились серповидные ножи или слишком велик зазор между ножами и чашей

Заточить серповидные ножи, уменьшить зазор между ножами и чашей

Стук в чаше при работе куттера

Износ подшипников, ножи задевают за стенки чаши

Осмотреть подшипники, проверить выработку и заменить подшипники



Ослабление крепления ножей на валу

Закрепить ножи на валу



В чашу попало постороннее твердое тело

Удалить посторонний предмет

Нагрев подшипников ножевого вала

Подшипники установлены с перекосом или работают с недостаточным количеством смазки

Проверить правильность размещения и закрепления корпусов подшипников, устранить их перекос, обеспечить подачу смазки

Машина для тонкого измельчения фарша К6-ФИ2-М

Снизилась производительность машины

Затупился режущий механизм

Заменить новым режущим механизмом

Повышенный нагрев измельченного продукта

Малый зазор между ножом и решеткой

Отрегулировать зазор с помощью гаек крепления ножа

ОБОРУДОВАНИЕ МОЕЧНОЕ И ОЧИСТИТЕЛЬНОЕ

Машины для обработки слизистых (МОС-3С) и шерстных (МОС-3Ш) субпродуктов

Шум в корыте при работе мешалки

Износ вкладышей подшипников вала, задевание лопасти за стенку корыта, при этом со стенок снимается полуда

Отремонтировать подшипниковый узел, устранить задевание лопастей за корыто, оголенные места полудить

При открывании решетки лопасти продолжают работать и мотор не останавливается

Неисправен и не работает предохранительный блок-контакт

Исправить работу предохранительного блок-контакта

Фарш недостаточно перемешивается

Недостаточная частота вращения лопастей или продолжительность перемешивания фарша

Увеличить продолжительность перемешивания, если позволяет процесс



Не меняется направление вращения лопастей

Поменять направление вращения лопастей

При выгрузке фарша не вращаются звездочки

Заржавели звенья цепи, идущей от корыта к противовесам, не вращаются звездочки, при достижении ограничителей подъема корыта контакты не срабатывают, недостаточно массы противовеса и корыта

Снять цепь, промыть в керосине, проверить и смазать звенья и звездочки, отрегулировать работу контактов, увеличить массу противовеса у корыта

Фарш после выгрузки из корыта имеет потемнение и частично загрязнен

Сошла полуда с поверхности корыта и лопастей, появилась ржавчина

Очистить ржавые места, протравить и полудить корыто и лопасти чистым пищевым оловом.





При обнаружении ржавчины на стенках корыта или лопастях работу машины следует прекратить

Шприц гидравлический усовершенствованный ГШУ-2

При работе электродвигателя с заполненным цилиндром и при положении пробки регулирующего крана на отметке «Ход вверх» фарш из цилиндра не подается

Испорчен насос, имеются значительные неплотности во всасывающей и нагнетательной магистралях.

Извлечь прокладки и проверить их состояние, насос отремонтировать, сменить прокладки и вновь собрать.

Недостаточное количество масла в резервуаре; всасывающая сетка не погружена в масло

Проверить наличие масла и добавить его до установленного уровня

При закрытой цевке и работе насоса фарш в цилиндре сжимается до давления выше допустимого

Предохранительный клапан поставлен на значительно большее давление, чем требуется; неисправен и не работает предохранительный клапан для перепуска рабочей жидкости в сборник при давлении выше допустимого

Проверить предохранительный клапан и отрегулировать его на установленное давление

При работе шприца наблюдается больше продавливания фарша между крышкой и цилиндром

Нарушается необходимая плотность прижима крышки к цилиндру

Сменить прокладку, отшлифовать стыковую поверхность, смазать резьбу на шпильке, увеличить усилие нажима на крышку удлинением плеча рычага

При установлении указателя распределительного крана «Ход вверх» фарш из

Неисправен распределительный кран, который неправильно перекрывает каналы, или сбит указатель

Разобрать и отрегулировать распределительный кран, устранить неплотности притиранием пробки в корпусе крана

цевки не вытесняется; при положении «Ход вниз» поршень не опускается

Засорена сливная трубка для масла

Прочистить сливную трубку для масла



Неплотности между поршнем и стенкой масляного цилиндра, в результате чего наблюдаются пропуски рабочей жидкости

Разобрать масляный цилиндр, вынуть поршень, сменить поршневые кольца, устранить неплотности

При снятии ноги с педали фарш продолжает выходить из цевки

Заслонка или кран не перекрывает выходное отверстие, лопнула пружина, погнуты направляющие

Проверить работу пружины и заменить сломанную, разобрать заслонку, выправить и смазать направляющие

Шприц-дозировщик «Донбасс»

Частые обрывы оболочки

Большое давление фарша

Открутить против часовой

стрелки гайку обратного клапана

Неравномерная доза сосиски (по массе)

Неправильно отрегулирована работа обратного клапана

Отрегулировать работу обратного клапана



Проскальзывают ремни

Натянуть ремни с помощью



Неполностью совмещаются окна

Отрегулировать совмещение окон с помощью болтов



Слабо затянуты крышки насоса и дозировщиков

Подтянуть колпачковые гайки, закрепляющие крышки насоса и дозировщиков

Не включаются электродвигатели при нажатии на педаль

Болт не доходит до конечного выключателя

Отрегулировать положение болта не менее чем на 1/3



Неисправность в электрической схеме

Устранить неисправность

Педаль не возвращается в исходное положение

Ослабление пружины возврата

Проверить и заменить пружину



В зазор между валом цевки и втулкой набились волокна фарша

Разобрать узел цевки и удалить волокна

Просачивание фарша в соединение цевка - корпус цевки

Заедание в узле «педаль».

Смазать узел.

Ослабление затяжки гайки сальника

Подтянуть гайку с помощью рожкового ключа

Шприцы шнековые ФША, ФШ2-ЛМ, И1-ФШН

Неравномерная доза сосиски (по массе)

Недостаточное количество фарша

Заполнить бункер фаршем не менее чем на 1/3 его высоты



В бункере некачественный фарш (по плотности). Неправильно установлен золотник

Отрегулировать положение золотника синхронно с ходом поршня-дозатора

Педаль не возвращается в исходное положение

Ослабление пружины педали. «Заедание» педали

Проверить и заменить пружину. Смазать втулку педали

Характерный стук в кривошипном механизме

Не затянута стопорная гайка

Затянуть гайку



Увеличился люфт в соединении поршня с тягой

Заменить втулку подшипника скольжения

Повышенный шум в передаче привода цевки

Нарушена тонкость зацепления

С помощью стопора поворотной головки отрегулировать зацепление

Подтекание фарша по валу золотника

Пропускает сальниковая набивка вала золотника

Подтянуть болты поджимной крышки

Пресс для шквары ФП1Ш

Сильный нагрев электродвигателя привода, пробуксовывание ременной передачи от мотора

Не работает дозатор подачи шквары в жаровню, которая переполняется продуктом; шквара не подогревается до требуемой температуры, вследствие чего забивается рабочая часть пресса

Исправить и отрегулировать работу дозатора, не допуская перетяжения рабочей части, обеспечить подогрев шквары



Мала площадь свободного прохода для остатка шквары

Увеличить площадь кольцевого отверстия для прохода остатка шквары путем открывания конуса прессования или диафрагмы

Отсутствует подача шквары в приемный бункер жаровни

Не работает нория для подачи шквары

Устранить неполадки в работе нории

Недостаточный нагрев шквары при прохождении жаровни, недостаточное выделение жира, хотя шквара вполне жирная, в результате добавления жира выход его не увеличивается

Недостаточны давление и температура пара в рубашке жаровни, рабочая поверхность жаровни покрыта при горевшим слоем шквары (корка).

Увеличить давление и подачу пара в рубашку жаровни, очистить поверхность жаровни от пригоревшего слоя шквары.

Увлажнитель для шквары неисправен и не подает требуемого количества

Исправить работу увлажнителя

ОБОРУДОВАНИЕ СМЕШИВАЮЩЕЕ, ФОРМУЮЩЕЕ И ПРЕССУЮЩЕЕ

Фаршемешалки Л5-ФМ2-М-340, ФММ-150, Л5-ФМ2-М-150, Л5-ФМБ

Сильная вибрация корпуса машины при пуске и работе, шум и стуки

Ослабление болтов крепления корпуса или электродвигателя

Подтянуть болты крепления



Ротор не отбалансирован

Устранить вибрацию уравновешиванием грузами



Износился верхний подшипник главного вала

Заменить подшипник



Ослабление крепления крышки шарикоподшипника

Подтянуть болты крышки

Продукт недостаточно очищается от волоса или щетины

Недостаточная температура воды, поступающей в центрифугу

Увеличить температуру воды до 60-70°С



Угольники для очистки волоса и щетины на диске или внутренних стенках имеют неровности и острые грани

Зачистить и запилить острые грани угольников

При работе центрифуги разбрызгивается вода

Выгрузная дверца для продукта неплотно прилегает к корпусу, и через зазоры вытекает вода

Выправить погнутые края дверцы, устранить зазор, исправить прилегание дверцы к корпусу

Щетина плохо снимается

Недостаточны температура воды в шпарильном чане и время шпарки

Отрегулировать температуру воды в шпарильном чане и держать ее на уровне 55-57°С



Поломка части скребков, ослабление крепления скребков, износ прорезиненных пластин

Заменить сломанные скребки и износившиеся прорезиненные пластины

4.4.2. Оборудование для измельчения, сортирования и обработки материалов давлением

Оборудование для измельчения материалов. Основные дефекты дробилки кукурузы ПДК - износ пальцев и дисков (рис. 4.29). При подготовке ее к ремонту сначала отвертывают маховички на крышке и откидывают откидные болты. Затем, установив специальный ключ на оси с квадратом и используя рейку, передвигают крышку установленным на ней неподвижным диском на расстояние, достаточное для проведения ремонтных работ.

Чтобы обеспечить плавное передвижение рамки в механизме перемещения, поверхность полосы должна быть ровной и гладкой. Износ торцов пальцев (рис. 4.30) не должен быть больше допустимого. Максимальный радиус округления торца должен составлять не более 6 мм на длине 12-16 мм, а зазор между торцом пальца и прижимным диском не должен превышать 6-8 мм. Изношенные пальцы заменяют новыми.

Рис. 4.29. Дробилка типа ПДК: а - общий вид; б - дробилка, подготовленная к ремонту рабочих органов;
1 - решетка; 2 - крышка; 3 - палец; 4 - ротор; 5 - ось; 6 - рейка; 7 - вал; 8 - ролик; 9 - полоса; 10 - неподвижный диск

Рис. 4.30. Палец ударный к машине ПДК

В прижимных дисках (прижимной и несущий диски входят в состав ротора) изнашиваются посадочные места под пальцы. Диски с эллипсовидной формой отверстий под пальцы заменяют новыми.

При замене прижимных дисков и пальцев отвертывают болты, крепящие прижимные диски к несущему диску, снимают прижимной диск вместе с пальцами, а затем изношенные пальцы выбивают.

Перед установкой новых пальцев проверяют массу каждого из них. Пальцы с одинаковыми отклонениями по массе устанавливают на диске диаметрально противоположно.

Перед установкой пальцев проверяют уравновешенность прижимного диска, расположив его на несущем диске. При наличии дисбаланса неуравновешенная масса при повороте дисков оказывается внизу. Уравновесить диск можно путем прикрепления различных грузов к прижимному диску, уравновешенный, он будет при повороте останавливаться в любом положении. Затем снять груз, взвесить его, снять прижимной диск и сделать выборку металла с внутренней стороны прижимного диска на большем диаметре (между рядами пальцев). Масса выбранного металла должна быть равна массе взвешенного груза.

При деформациях несущего диска заменяют ротор, который снимают специальным съемником.

После замены деталей и рабочих органов проводят профилактический осмотр и регулирование дробилки.

У дробилок для измельчения овощей и плодов деформируются и разрушаются сварные швы каркасов, рам и станин. Их выправляют, а разрушенные соединения заваривают. Изношенные детали редуктора заменяют новыми или восстановленными. Затупленные режущие ножи и диски затачивают, а поломанные заменяют новыми.

Для измельчения зерна при производстве муки на мукомольных заводах широко применяют вальцовые мельницы и станки, например, ЗМ.

Перед началом ремонта вальцовый станок тщательно очищают от остатков продукта, подтеков масла, пыли и др. Порядок разборки станка следующий. Снимают верхнюю и нижнюю дверки. Вынимают щетки, оградительные щитки, клапаны, дно питающей коробки. Отсоединяют винт параллельного сближения вальцов от штока поршня гидравлического (или механического) автомата. Ослабляют гайки затяжки амортизаторов, отводят от станка штурвальный механизм и освобождают «яблоко» хвостовика нижней буксы, после чего раскрепляют и снимают штурвальный механизм. Выворачивают горизонтальные стяжные болты, снимают правую и левую верхние вставки, футляр шестеренной передачи вальцов, приводной шкив и зубчатые колеса. Снимают крышки с корпусов верхних подшипников, ослабляют затяжные втулки, освобождают быстровращающийся валец, убирают роликовые подшипники и вынимают быстровращающийся валец. Раскрепляют и вынимают нижние вставки. Освобождают медленновращающийся валец, раскрепляют и снимают с осей нижние корпуса подшипников, вынимают медленновращающийся валец. Снимают автомат гидравлического (или механического) привода. Раскрепляют и вынимают стопорные кольца и корпуса подшипников питающих валиков, а затем - и сами валики. Раскрепив «хомут», снимают питающую трубу. Убирают датчик и систему рычагов. Выворачивают крепежные винты, снимают секторную заслонку и механизм регулирования питания. При необходимости вынимают правильно-отвальный валик.

На трещины станины устанавливают накладки на стопорах или заваривают их. Проводить эту работу можно только при наличии специального разрешения и соблюдении правил техники безопасности. Если трещину устранить невозможно, то станину заменяют.

Обращают внимание на резьбу тяг и гаек штурвального механизма, зубьев его храпового колеса и эксцентрикового пальца. При разборке станков могут произойти поломка штурвального механизма и изгиб винта. В этом случае штурвальный механизм заменяют, винт по возможности выправляют. Если зубья храпового колеса и упор значительно изношены, то данный узел заменяют.

При сборке штурвального механизма пружины амортизаторов левого и правого подвижных подшипников затягивают одинаково (высота их в сжатом состоянии должна равняться 215 мм). Это обеспечивает нормальную работу станка при технологическом давлении между вальцами до 700 кг для каждой пружины.

У гидравлического (механического) автомата чаще изнашиваются зубчатые колеса, валики, прокладки, которые следует заменять новыми.

Ремонт датчиков автомата питающего механизма заключается в его очистке от налипшего продукта, замене изношенных перьев или всего датчика. Тщательно очищают (при необходимости заменяют) все шарнирные соединения, добиваясь, чтобы они работали без заеданий. Из верхнего бункера станка удаляют посторонние предметы.

У питающего механизма из-за отсутствия смазки перекоса изнашиваются шейки питающих валиков, подшипники, зубчатые колеса, вальцы, вилки и зубья кулачковой муфты. Износ шестерни и привода питающего механизма, засор каналов гидросистемы приводят к отказу в работе механизма включения питания при привале-отвале вальцов. Их восстанавливают или заменяют новыми.

Волокнистые материалы, попадающие в станок вместе с продуктами размола, наматываются на винт регулирования секторной заслонки и шарнирные соединения, что вызывает заклеивание механизма регулирования питания. Причинами нарушения поступления в станок продукта могут стать ослабленные пружины секторной заслонки и перекос щитка.

Изношенные детали (после предварительной очистки питающего механизма) заменяют. В резервуар заливают новую смазку, устраняют все выявленные перекосы, регулируют секторную заслонку и винтовые механизмы. Окончательно питающий механизм настраивают во время работы станка.

Нормальная работа межвальцовой шестеренной передачи станков чаще всего нарушается из-за износа или поломки зубьев шестеренной передачи. Зубья, в свою очередь, выходят из строя, если зубчатые колеса неправильно подобраны, неплотно посажены или перекошены, шпонки ослаблены, смазка отсутствует. Ослабление шпонки приводит к осевому смещению шестерен, которые, упираясь в стенку футляра, изнашивают ее. Изношенные колеса заменяют.

При подборе новых зубчатых колес надо следить за тем, чтобы в прижатом положении вершины зубьев одной из них не упирались в дно впадин другой. Перед закреплением на шпонку колесо прокручивают вручную.

Вальцы с изношенными рифлями необходимо своевременно заменить. Износ определяют органолептически. Изношенные рифли недостаточно измельчают поступающий продукт. В этом случае можно уменьшить межвальцовый зазор, что приводит к увеличению затрат мощности, снижению загрузки и нагреву продукта.

Пару вальцов меняют одновременно в следующей последовательности:

останавливают электродвигатель (при индивидуальном приводе) и снимают приводные ремни;

убирают ограждение ременной передачи;

снимают кожух межвальцовой шестеренной передачи, верхние дверки и щечки;

освобождают клиновые шпонки и убирают с помощью съемников приводной шкив и шестерни межвальцовой передачи;

вывинчивают болты для стягивания проемов боковин;

снимают верхние вставки, козырьки, решетку ограждения вальцов и аспирационный щит;

разъединяют винт параллельного сближения вальцов с автоматом;

вывинчивают болты корпусов подшипников верхнего вальца, поворачивают корпуса подшипников в проемах боковин;

посредством тали вынимают из станка верхний валец и освобождают его от подшипников;

снимают фибровые прокладки, нижние вставки, крышки корпусов нижних подшипников, отпускают гайки и высвобождают разрезную конусную втулку роликового подшипника;

отпускают гайки буферной пружины и освобождают лапки корпусов нижних подшипников;

снимают подшипники с цапф боковин и вальцов;

вынимают из станка нижний валец.

Новые вальцы укладывают в обратной последовательности. При этом прежде всего проверяют качество их обработки. Парноработающие вальцы заменяют одновременно. Вальцы устанавливают в соответствии с заданным вариантом взаиморасположения рифлей. Например, при расположении рифлей «острие по острию» грань острия быстровращающегося устанавливают из станка. При расположении «спинка по спинке» грань спинки быстровращающегося вальца устанавливают внутрь станка, а грань острия медленновращающегося - из станка.

При замене вальцов следует строго соблюдать требования техники безопасности. Запрещено вынимать или устанавливать вальцы, а также перемещать их без специальных талей, крановых тележек и других приспособлений. Пол на время работы необходимо закрывать листами фанеры (для предохранения от повреждений и загрязнений).

При установке вновь обработанных вальцов надо соблюдать большую осторожность, чтобы не повредить их шейки и обработанную поверхность. Зазор между внутренней деревянной обшивкой станины и торцом вальца с обеих сторон должен равняться 5 мм.

Для контроля за работой вальцового парка на каждом мукомольном заводе должен быть специальный журнал по учету замены вальцов. В нем регистрируют систему, характеристику вальцов (длина, диаметр, число, уклон, взаиморасположение рифлей, отношение окружных скоростей, дату замены, кто проводил замену).

Перекосы вальцов, их вибрация вызывают срез резьбы крепежных болтов корпусов подшипников, износ шеек вальцов. Изношенные детали заменяют.

При сборке подшипников гайки закрепительных втулок специальным ключом затягивают до отказа и укрепляют стопорными шайбами. Наружное кольцо правого подшипника должно быть зажато между корпусом и крышкой буксы, а наружное кольцо левого подшипника - иметь зазор не менее 2 мм. Последний необходим ввиду теплового удлинения вальца во время работы.

Если при пуске станка какой-либо подшипник нагревается, то проверяют зазор между наружным кольцом левого подшипника и крышкой. В последнем случае его из подшипника удаляют, корпус промывают керосином и заполняют новой смазкой.

При обнаружении срывов резьбы в корпусах подшипников или станине просверливают отверстия большого диаметра, нарезают новую резьбу и подбирают болты, пробки или другие детали в соответствии с новым диаметром.

После ремонта и проверки качества работы все ограждения устанавливают на место и надежно закрепляют.

Перед ремонтом костодробилок КДМ-2М и ДК-0,5 выполняют общую разборку их, которая состоит в снятии привода, распределительного и рабочих валов, узла специального ролика, механизма подачи, шестерен. Затем сливают масло из редуктора, разбирают его на детали, промывают их. При необходимости у редуктора заменяют валы и шпонки, шарикоподшипники, сальниковые уплотнения. Затем собирают редуктор и опробывают валы на легкость и плавность вращения. Далее разбирают муфту сцепления и заменяют изношенные детали, очищают корпус дробилки от старой смазки и промывают, калибруют резьбовые отверстия. После этого разбирают узлы распределительного и рабочего валов, заменяют изношенные детали, выставляют валы, производят шабровку вкладышей коренных подшипников и подгоняют по валу зубчатое колесо (ДК-0,5). Затем подготавливают к общей сборке комплект клиновых ремней, режущий инструмент, отремонтированные узлы и крепежные детали. После сборки дробилку смазывают и опробуют на холостом ходу с устранением обнаруженных дефектов. Завершающими операциями являются окончательное закрепление ограждения и испытание дробилки под нагрузкой.

При ремонте куттеров ЛБ-ФКБ и ЛБ-ФКМ выполняют общую разборку, которая состоит в снятии со станины тележки, механизма загрузки, выгружателя и его тарелки, чаши с ножевым валом. При износе подшипников вала чаши их заменяют новыми. Затупленные серповидные ножи затачивают. Износ посадочных мест валов под подшипники устраняют наплавкой с последующей механической обработкой под номинальный размер.

После сборки куттеров проверяют наличие смазки во всех смазываемых точках, натяжение ремней привода ножевого вала и редуктора чаши, возможность их прокручивания. Зазор между защитной крышкой и чашей должен быть в пределах 0,1-0,15 мм. Его регулируют специальным упорным винтом, закрепленным в защитной крышке куттера, напротив центрального выступа чаши и двух болтов, установленных на оси вращения крышки. Зазор между ножами и чашей должен быть 1,5-2 мм. Его регулируют перемещением ножа на валу в направлении, перпендикулярном оси вала. Поворот регулировочного винта относительно упора на 1/4 оборота обеспечивает радиальное перемещение ножа на 0,625 мм. Зазор между чашей и тарелкой для выгрузки продукта устанавливают в пределах 1-3 мм. Холостую обкатку куттера начинают с прокручивания его валов вручную с помощью клиноременной передачи. Затем обкатывают куттер 3-4 ч с помощью электродвигателя.

После холостой обкатки куттер испытывают на сырье (фарш), которое загружают во вращающуюся чашу. Куттерование производят в течение 8-12 мин, причем вначале загрузка чаши должна составлять 60-70% от полной ее емкости.

Мясорубку (волчок) МП-82 разбирают в следующей последовательности. Откручивают гайку цилиндра, разбирают режущий механизм (сетку и крестовые ножи), снимают рабочий и приемный шнеки, задний щиток, клиновый ремень, шкив редуктора, щиток, загрузочную чашу, корпус приемного шнека, боковой щиток, электродвигатель.

Технология восстановления режущего инструмента рассмотрена ранее. Посадочные места под подшипники, звездочки, шкивы восстанавливают наплавкой с последующей механической обработкой под номинальный размер. Изношенные пальцы шнеков заменяют новыми, изношенные винтовые лопасти шнеков восстанавливают наплавкой с последующей обработкой на токарном станке. У шнека МП-7 зазор между шнеком и цилиндром не должен превышать 0,3-0,4 мм.

После сборки волчка проводят ревизию режущего механизма и рабочего шнека. При сборки шейки шнеков и режущего механизма смазывают пищевым жиром. Затем, прокручивая вал электродвигателя за ремни вручную, контролируют легкость вращения валов. Выявленные дефекты устраняют и проводят испытания кратковременными пусками на холостом ходу. Необходимо избегать излишних холостых ходов при отсутствии в режущем механизме смазки или измельчающего сырья, так как работа на «сухих» ножах приводит к их преждевременному затуплению. После окончания испытаний под нагрузкой поверхности волчка, соприкасающиеся с перерабатываемым сырьем, стерилизуют кипятком. Затем все эти поверхности (чаша, корпус, рабочий и питательные шнеки, корпус питательных шнеков, ножи и решетки) протирают насухо, просушивают и смазывают тонким слоем несоленого пищевого жира.

Оборудование для сортирования материалов

В процессе ремонта просеивателя А2-ХПВ определяют состояние сита барабана, ножей, подпятников вала барабана, сита и вертикального шнека, сальниковых устройств, узлов центробежного дозатора тарельчатого типа, приводного вала с клиновидными шкивами.

При необходимости ремонтируют валы барабана и шнека, перья шнека. Замене подлежат вышедшие из строя подшипники, штампованное сито барабана, резиноармированные манжеты, сальниковые уплотнения, клиновидные ремни. После окончательной сборки просеивателя смазывают все точки согласно схеме смазки и опробуют машину на холостом ходу. Затем проверяют зазоры между ножами и ситом барабана, испытывают просеиватель под нагрузкой.

Оборудование для обработки давлением

В процессе эксплуатации пневматического пресса изнашиваются резиновые поршни, втулки, манжеты, кольцо, фланец, резьба на концах стяжек, облицовка прессующих полок, детали редуктора и крана управления. Если в процессе движения прессующих полок втулки заедают, то полки снимают с пресса, растачивают на больший диаметр. Налет на штоке зачищают наждачной бумагой. Изношенные детали заменяют новыми.

Основные причины нарушения нормальной работы клапанов и золотников пневмосистемы прессов - попадание в них посторонних частиц, заедание и износ уплотнительных колец. Для устранения этих неисправностей детали системы промывают в керосине, а кольца заменяют. При закупорке отверстий детали отмачивают в керосине и продувают чистым сухим сжатым воздухом. Прокалывать отверстия запрещается, так как на их внутренних стенках образуются заусенцы, сокращающие срок службы уплотнений.

При падении давления в пневмоцилиндрах уплотнения подвижных соединений, а также изношенные клапаны, латунные трубки и резиновые рукава пневмосистемы заменяют.

У гидравлического пресса ремонтируют масляный насос и гидроцилиндр, редуктор, прессующий шнек.

При ремонте насоса редуктор и гидроцилиндр разбирают и дефектуют детали. Изношенные детали заменяют новыми или восстановленными. Дефекты рабочей поверхности цилиндра устраняют растачиванием или хонингованием. Изношенные манжеты заменяют новыми. Характерными дефектами прессующего шнека являются износ посадочных мест под подшипники, трещины и деформации. Их устраняют обычными способами.

4.4.3. Оборудование для осаждения, фильтрования, перемешивания и смешивания материалов

Оборудование для осаждения и фильтрования материалов.

Перед ремонтом сепаратора из картера сливают масло. Затем разбирают сборочные единицы горизонтального вала и веретена. Разбирать сепаратор без особой необходимости не рекомендуется. Сепаратор разбирают осторожно, строго соблюдая порядок, изложенный в инструкции завода-изготовителя.

После разборки все вращающиеся детали очищают, осматривают и измеряют. Наиболее ответственные детали (веретено, тарелкодержатель, тарелки (особенно разделительные), подшипники и др.) обследуют с помощью лупы, а при подозрении на наличие трещин используют технические средства рентгено- и ультразвуковой дефектоскопии.

У сепараторов изнашиваются детали приводного механизма горловой опоры, барабана и др. Например, у молочного сепаратора СОМ-3-1000 характерными дефектами являются износ резьбы трубки основания барабана, шпонки и шпоночного паза, разрушение резинового кольца, повреждение тарелок и нарушение балансировки барабана, износ подпятника, червячного колеса, муфты.

При ремонте сепараторов большой объем работ связан с устранением дефектов деталей приводного механизма. Их износ характеризуется посторонним шумом, повышенной вибрацией, медленным разгоном барабана и рядом других признаков.

В центробежных фрикционных муфтах в первую очередь изнашиваются накладки (рис. 4.31) на колодках, изготовленные из фрикционного материала, и сами колодки. Об износе накладок можно судить по длительному разгону барабана (более 8 мин), при этом частота его вращения меньше требуемой.

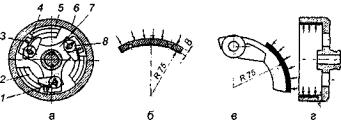

Рис. 4.31. Центробежная фрикционная муфта сепаратора:
а - муфта в сборе; 1 - ось колодки; 2 - колодка; 3 - штифт; 4 - шплинт; 5 - накладка; 6 - бандаж; 7 - диск; 8 - шайба;
б - накладка; в - колодка с накладкой; г - бандаж (стрелками показаны поверхности износа)

При ремонте муфты сепаратора ее следует разобрать, для чего снимают электродвигатель со станины. На валу двигателя остается диск с колодками. Колодки и соответствующие им оси маркируют, например, кернением. Это необходимо для того, чтобы после ремонта колодки были установлены на свои оси во избежание нарушения балансировки муфты.

Для снятия колодок с осей удаляют шплинты, снимают шайбы и колодки с накладками. Замасленные накладки промывают в бензине. Изношенными считаются накладки, толщина которых уменьшилась на 50%.

Перед установкой колодки с накладками взвешивают, расхождение их по массе не должно превышать ±3 г. Колодки ставят на оси, надевают на них шайбы и вставляют шплинты. Затем колодки сводят вместе, скрепляют и устанавливают электродвигатель на станину. Диск с колодками заводят в бандаж, закрепленный на горизонтальном валу сепаратора, и прикрепляют двигатель к станине. После этого проводят пробный пуск. При пуске может появиться дым, что допустимо, так как накладка еще не приработалась к бандажу.

Для определения потери упругости пружин горловой опоры измеряют их высоту, осевшие пружины заменяют. При осадке хотя бы одной из пружин горловой опоры необходимо заменить весь комплект. Новые пружины должны иметь одинаковую упругость, которую определяют, измеряя их высоту в свободном и сжатом (витки должны соприкасаться) состояниях. При этом отклонение не должно превышать ±0,3 мм. Для обеспечения одинаковой упругости пружин в рабочем состоянии, т.е. при вращении веретена, в процессе сборки горловой опоры пробки пружин следует завинчивать до отказа.

Балансировку барабанов выполняют на специальных станках или на приспособленных для этого станинах сепараторов, в которых против верхней части веретена делают вырез. При проверке сбалансированности барабану сообщают номинальную частоту вращения и после отключения от привода наносят карандашом отметки в местах наибольшего биения. Положение дисбаланса вначале определяют, касаясь карандашом внутренней поверхности центральной трубки (рис. 4.32). Для уравновешивания на кожух барабана с противоположной стороны карандашной отметки изнутри крышки барабана наплавляют олово. Аналогично устраняют биение веретена.

Рис. 4.32. Определение положения дисбаланса сепаратора:
I, II - стадии балансировки; 1 - карандаш; 2,4 - уравновешивающие грузы; 3, 5 - отметки

При проверке контуры хорошо отбалансированного барабана при рабочей частоте вращения очерчены резко. Положение барабана по высоте регулируют винтом подпятника.

Каждый отремонтированный сепаратор должен быть испытан на стенде для проверки качества ремонта при эксплуатационных оборотах. Барабан испытывают на прочность под нагрузкой на заборной воде при угловой скорости, обеспечивающей превышение рабочих нагрузок на 25%. Перед испытанием на прочность не менее 3 раз измеряют основные размеры основания и крышки барабана в двух плоскостях. Места замеров отмечают краской. После испытания вновь проводят измерения в отмеченных местах. Если обнаруживается деформация деталей, то барабан вновь подвергают испытаниям при повышенных оборотах. Если повторно выявляются деформации, то детали бракуют. Продолжительность основного испытания - 30 мин.

При испытании барабана на повышенных оборотах в помещении, где установлен стенд, в целях безопасности не должно быть людей. Включение и выключение сепаратора, а также регулирование частоты вращения должны проводиться дистанционно.

Поступивший на испытание сепаратор проверяют на комплектность, наличие маркировки и клейм. Монтаж сепаратора на испытательном стенде проводят на амортизаторах или специальной монтажной  плите,   имеющей  вмонтированные  амортизаторы.  В ванну сепаратора заливают необходимое количество рекомендованного заводом-изготовителем смазочного масла, вручную прокручивают барабан сепаратора на полный оборот зубчатого колеса механизма и подсоединяют сепаратор к системе трубопроводов стенда. Затем устанавливают заземление, к кабелям электропитания подключают штатный электродвигатель сепаратора и проводят пробный пуск, чтобы убедиться в правильности направления вращения барабана.

Испытания сепаратора после капитального ремонта проводят при эксплуатационных оборотах на следующих режимах: на холостом ходу 5 мин, под нагрузкой на воде 240 мин. При испытании на холостом ходу проверяют продолжительность разгона и частоту вращения барабана, плавность хода, шум зубчатых передач и подшипников, температуру нагрева бандажа и подшипников.

При испытании под нагрузкой на воде проверяют величину тока, нагрузку сепаратора по потребляемой мощности, плотность соединений, герметичность барабана, плавность хода, шум зубчатых передач и подшипников, уровень вибрации, надежность действия тормозов.

После стендового испытания сепаратор подвергают контрольной разборке для проверки пятен контакта в червячной передаче, а также определения состояния других деталей. При обнаружении неисправностей дефектные детали заменяют и цикл испытаний повторяют.

При полной исправности сепаратор собирают и подвергают контрольному испытанию под нагрузкой на воде в течение 0,5 ч, после чего масло сливают.

Для опробования отремонтированного сепаратора в молокоприемник заливают 4-5 л подогретой воды. При нормальной частоте вращения вода должна выходить из обоих рожков, а ее утечка через уплотнения и отверстия под фиксаторы тарелкодержателя и крышки не допускается. Барабан должен набирать нормальную частоту вращения через 2-3 мин, а останавливаться без торможения не менее чем через 3 мин.

Пуск сепаратора после ремонта производят с большой осторожностью. При появлении повышенной вибрации, шума или стука, чрезмерном нагревании подшипников и масла в картере сепаратор немедленно останавливают, разбирают и устраняют неисправности.

Отремонтированный сепаратор в целом, его сборочные единицы и детали должны быть окрашены. Допускается наличие старого красочного покрытия при условии прочного его сцепления с грунтом или основным металлом. Окраску проводят после предварительной подготовки поверхности - удаления старого красочного покрытия, зачистки и обезжиривания.

Все наружные поверхности сепаратора, кроме поверхностей из нержавеющей стали и пластмассы, имеющих защитные металлопокрытия, а также внутренние поверхности станины, нерабочие поверхности зубчатого колеса должны быть прошпаклеваны, а затем окрашены в два слоя.

Для предохранения поверхностей от коррозии при продолжительности хранения более одного месяца проводят консервацию в помещении при температуре воздуха не ниже 15°С и относительной влажности не выше 70%. Неокрашенные поверхности горизонтального и вертикального валов и других деталей должны быть очищены от загрязнений, обезжирены и высушены.

Консервацию проводят не позднее 2 ч после окончания подготовки поверхностей. Для этого используют жидкие консервацион-ные смазки К-17 или К-17Н. Барабан должен быть законсервирован и упакован в полиэтиленовую пленку отдельно от сепаратора.

Основные дефекты соковой центрифуги РЗ-ПЦК-100. Износы рабочей спирали внутреннего барабана и подшипников приведены на рис. 4.33. При разборке центрифуги снимают внутренний барабан, для чего снимают кожух ограждения и питающую трубу с ловушкой, ремни клиноременной передачи. Затем снимают планетарный редуктор и оси барабана, шкив и крышки сборников. Осаждают осадок и фугат (жидкую фазу) и удаляют остатки готового продукта.

Снимают полуоси с дисками с двух сторон большого осадительного ротора, отворачивают гайки и шпильки, крепящие фланцы цилиндрического и конического барабанов. Изношенную рабочую спираль заменяют новой.

Радиальный зазор между рабочей лентой и внутренней поверхностью осадительного барабана должен быть не менее 0,5 мм.

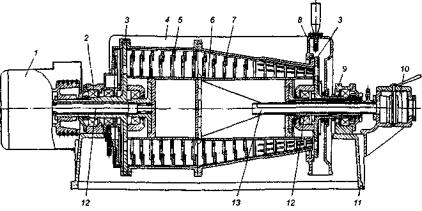

Рис. 4.33. Центрифуга РЗ-ПЦК-100:
1 - планетарный редуктор; 2 - подшипник; 3 - полуось; 4 - кожух; 5 - наружный барабан; 6 - внутренний барабан; 7 - спираль винтового конвейера; 8 - сборник; 9 - крышка корпуса подшипника; 10 - ловушка; 11 - станина; 12 - ось; 13 - питающая труба

После снятия крышки корпуса подшипников их промывают, собирают и смазывают. Изношенные подшипники заменяют новыми. Для этого предварительно разбирают ротор, состоящий из наружного и внутреннего барабанов. Разборку проводят в такой же последовательности, как и при замене рабочей спирали.

Сборку ротора производят в последовательности, обратной разборке.

При ремонте центрифуги при необходимости заменяют питающую трубу и предохранительную решетку в ловушке.

После сборки центрифуги проводят регулировку натяжения ремней. Провисание при нажатии на ремни с усилием 80-100 Н не должно превышать 20-25 мм. При необходимости доливают масло в редуктор, затем центрифугу проверяют.

В процессе эксплуатации фильтров ФВД наблюдаются механические повреждения опорных, лобовой и прижимной плит, износ штанги и гайки, нарушение лакового покрытия опорных плит, износ и выход из строя резиновых уплотнений, нарушение плотности прилегания плит в результате неправильной установки фильтра и др. Характерным дефектом насоса и смыкающего с приводом устройства является износ подшипников, сальниковых втулок, рабочего колеса и прижимной буксы насоса, червяка и бронзовой втулки, резиновых диафрагм дозатора. После замены быстроизнашивающихся деталей окончательно собирают фильтр с проверкой правильности его установки по уровню. Перед установкой тщательно осматривают состояние смотровых фонарей (вышедшие из строя стеклянные детали заменяют), пробноспусковых кранов и манометров. Затем монтируют подводящие и отводящие трубопроводы. Смазочные точки дозатора, насоса смазывают согласно карте смазки. Перед вводом фильтра в эксплуатацию проверяют герметичность пластин сначала на воде, а затем на продукте. Подтекания при этом не допускаются.

У гидроциклонов ГТУ-200 и ПГУ-500 ремонтируют центробежный насос и самоочищающий фильтр. При обнаружении подтекания воды из-под сальников, биения лопастей о корпус и повышенного нагрева корпусов подшипников насос снимают и заменяют новым или отремонтированным.

Самоочищающий фильтр разбирают. Изношенные детали восстанавливают или заменяют новыми. Щетки подлежат замене при выпадении волосков или отсутствии касания их о перфорированный цилиндр.

Оборудование для перемешивания и смешивания продуктов

При разборке фаршемешалок Л5-ФМ2-М-150 снимают облицовочные листы станины, приводные ремни, блок шкива и шестерню, червячный сектор, картер, кулачковый вал месильного корыта, левую и правую тумбы станины. Облицовочные листы подвергают рихтовке, заваривают трещины и зачищают сварные швы, при необходимости заменяют ось, кулачковый вал и втулку месильного корыта, протачивают поверхность конусов, ремонтируют крышку корыта. В корыто устанавливают два месильных винта на четырех конусах, на правую боковину - подшипники, на корыто - крышку с кулачковым валом, осью и втулкой, сальники набивают.

При ремонте картера производят его полную разборку, промывку деталей, замену шпонок, пальцев, втулок и прокладок, набивают сальники.

Технология капитального ремонта приводов винтов опрокидывания включает в себя разборку блока шкива и редуктора на детали, их промывку, замену изношенных деталей (втулок, шпонок, болтов, шпилек, прокладок), дуговую наплавку выработанных мест шеек вала под уплотнительными кольцами, сборку блока шкивов и редуктора.

Общая сборка фаршемешалки предусматривает установку на станину правой и левой тумб, червячного сектора месильного корыта, редуктора, привода опрокидывания, картера с шестерней и облицовочных листов станины. Затем регулируют зацепление червячной передачи и натяжение приводных ремней. В редуктор и картер заливают масло. Отремонтированную фаршемешалку испытывают на холостом ходу и под нагрузкой, устраняя при этом выявленные дефекты.

4.4.4. Оборудование для фасовки, розлива и упаковки

Для фасовки, розлива и упаковки пищевых материалов используют различные автоматы. По конструкции они относятся к сложному технологическому оборудованию с большим числом пар трения. В состав привода автоматов входят клиноременные, цепные, зубчатые и червячные передачи. Для нормальной эксплуатации автомата необходимо обеспечение синхронности работы его основных механизмов. Нормальная работа автомата обычно нарушается при износе деталей, а также неправильном регулировании сборочных единиц и приводных механизмов.

Автоматы, как правило, ремонтируют без демонтажа путем замены изношенных деталей новыми.

После разборки сборочных единиц каждой группы детали промывают, изношенные заменяют и производят сборку отдельных групп и автомата в целом. Разборку следующей группы до окончания ремонта предыдущей начинать не рекомендуется.

Перед разборкой фасовочных и упаковочных автоматов проводят наружную очистку влажной ветошью и щетками. В дозирующем устройстве фасовочных автоматов А5-АРВ-2 и АБ-КРВ-1 очищают бункер, дозирующую трубу, воронку. В упаковочной части автоматов особенно тщательно должны быть очищены сваривающие губки и детали, соприкасающиеся во время работы.

При ремонте снимают лишь те сборочные единицы, работоспособность которых необходимо восстанавливать. При разборке узлов проверяют состояние крепежных деталей, шайб и прокладок. При необходимости их заменяют.

Неисправные электронные блоки автоматов ремонтируют на специализированных предприятиях. Для проведения ремонта сборочных единиц упаковочной части автоматов открывают боковую или заднюю дверцы. Ремонт рукообразователя, продольных и поперечных губок, привода губок автоматов выполняют после открытия переднего ограждения. Состояние кромки воротника трубы рукообразователя оценивают визуально. Если она затупилась, то ее наваривают и затачивают.

Режим сварки пакетов регулируют с помощью регулятора. При необходимости нагревательные элементы заменяют. Прижим губок в момент сварки регулируют затяжкой пружин штоков поперечных губок.

Изношенные резиновые прокладки на поперечной губке снимают и заменяют новыми. Для регулирования положения тянущих транспортеров относительно трубы отворачивают по два болта крепления кронштейнов этих транспортеров на осях. Натяжение ремней транспортеров предварительно регулируют перемещением верхнего ролика каждого транспортера по кронштейну. Состояние ремней тянущего транспортера и опорного рольганга проверяют визуально.

Натяжение и положение ремней регулируют так, чтобы ремень натяжного транспортера опирался на ремень опорного рольгана или на его ролики. Дозаторы автоматов снимают подъемным устройством.

Основные сборочные единицы дозирующей системы снимают в следующей последовательности: ворошители бункеров, бункеры, корпус тарельчатого дозирующего устройства, зубчатые колеса зацепления и подшипниковые узлы.

Перед снятием смесителя дозирующей системы предварительно снимают ремень со шкива привода, разъединяют фланцевые соединения подающих патрубков, отсоединяют лапки смесителя.

Проверяют и регулируют зазор в механизме регулирования дозы в приводной электромагнитной муфте. Зазор между муфтой и якорем должен находиться в пределах 0,4-0,6 мм, что обеспечивается подвинчиванием винта, который стопорится гайкой. При необходимости выправляют положение бесконтактных переключателей, заменяют оси с винтом механизма привода счетчика.

Проверяют работу приводной и тормозной муфт дозатора. Заменяют крепежные винты поводков, изношенные штифты, червяки привода. Зазор в приводной муфте должен быть не более 0,3 мм, а в тормозной - не более 0,4 мм. Изношенный дозирующий шнек заменяют новым.

Сборку дозатора проводят в следующей последовательности: привод блока дозатора, корпуса и воронки дозаторов.

При ремонте разливочно-укупорочный автомат разбирают полностью по группам и сборочным единицам в следующем порядке: снимают цепь транспортера для бутылок, направляющие бутылок, натяжную станцию транспортера, разбирают колонку механизма изготовления колпачков (капсюлей), разливочную и укупорочную головки, снимают редуктор, вариатор скорости, разбирают эксгаустер (вакуум-насос) и механизм подъема автомата с рукояткой.

После замены деталей и сборки сборочных единиц устраняют деформации в облицовке (при необходимости), испытывают автомат на холостом ходу, налаживают под нагрузкой.

Типичным представителем оборудования для завертки и упаковки кондитерских изделий является автомат ИЗМ-1.

Перед ремонтом автомат очищают от грязи, осколков массы, обертки. Для этого используют горячую воду и ветошь, скребки. Запрещается чистить поверхности с помощью пара и обливать горячей водой, так как при этом вытесняются смазочные материалы, а растворившийся в воде сахар может попасть на поверхности трения и вызвать их абразивный износ.

При ремонте автоматы подвергаются частичной или полной разборке.

При разборке главного вала или вала привода закручивающих головок во избежание разрегулирования автоматов необходимо нанести метки на сцепляющиеся зубья шестерен, связывающие данные валы.

Необходимо помнить, что гайка левой консоли главного вала имеет левую резьбу, а гайка правой консоли - правую.

Аналогично детали левой закручивающейся головки имеют левую резьбу, а детали правой головки - правую резьбу.

При снятии направляющей рамки и рамки прижима их ось можно легко вынуть, ввернув болт Ml8 в ее правый торец вместо заглушки. Предварительно следует вывернуть два стопорных болта-трубки с масленками.

Содержание работ по ремонту автомата ИЗМ-1  приведено в табл. 4.93.

4.93. Ремонт автомата ИЗМ-1

Наименование процесса

Содержание работ

1

2

1. Очистка и промывка деталей

Очистить, промыть и протереть детали

2. Ремонт главного вала и вала мальтийского креста

Заменить приводную шестерню мальтийского креста и установить ее на валу. Заменить и установить на главном валу кулаки и эксцентрики. Заменить подшипники и запрессовать их в корпуса

3. Ремонт механизма открытия прихваток

Запрессовать эксцентриковые втулки в подшипники и напрессовать их на вал. Заменить тягу и пальцы эксцентрика

4. Ремонт механизма держателя

Заменить кулак и закрепить его на валу штифтами. Заменить подшипники скольжения и запрессовать их в корпуса. Сменить ролик кулака

5. Ремонт механизма выталкивателя

Заменить подшипники и напрессовать на втулку. Заменить бронзовые втулки и запрессовать их в корпуса рычагов

6. Ремонт механизма резки жгута

Заменить бронзовые звездочки и запрессовать их в корпуса. Заменить звездочку, установить на валу и закрепить конусным штифтом. Заменить нож для резки жгута

7. Ремонт механизма толкателя

Заменить подшипники и напрессовать их на втулки

8. Ремонт механизма подгибателя

Заменить подшипники и напрессовать их на втулки

9. Ремонт механизма ножниц

Заменить кулак ножниц, установить его на главном валу и закрепить конусным штифтом. Заменить пальцы и втулки. Заменить подшипники и запрессовать их в корпуса пальцев. Заменить верхний нож, установить и закрепить болтами

10. Ремонт механизмов закручивающей лапки

Заменить подшипники и запрессовать их в корпуса. Заменить цилиндрические шестерни, кулаки, ролики, рычаги, пружины, стопорные кольца, болты и гайки. Заменить щипцы (закручивающие лапки)

11. Ремонт формующего роликового аппарата

Заменить подшипники скольжения, пришабрить их к шейкам валов и запрессовать в корпуса. Заменить цилиндрические шестерни. Установить их на валах и закрепить конусными штифтами

12. Ремонт бумажного аппарата

Заменить подшипники скольжения, пришабрить их к шейкам валов и запрессовать в корпуса. Заменить и запрессовать шарикоподшипники прижимного ролика. Заменить втулки, штурвалы, стопорные кольца и пружины

13. Ремонт вариатора

Заменить подшипники и запрессовать их в корпуса

14. Ремонт ограждений и щитков

Отрихтовать ограждения и щитки. Заменить крепежный материал

Установку деталей и сборочных единиц при сборке автомата следует проводить в порядке, обратном разборке. Перед сборкой машины необходимо тщательно изучить ее конструкцию, условия работы и технические условия на приемку.

Технологический процесс сборки машины из отдельных деталей и узлов включает в себя совокупность ряда операций. При сборке необходимо обеспечить точность положения деталей и узлов машины. Для регулирования работы отдельных элементов применяют различные компенсирующие устройства (клиновые шпонки, натяжные устройства ременных и цепных передач транспортеров, конвейеров и т.п.). Сборочные единицы должны быть укомплектованы взаимно приработанными деталями.

4.4.5. Теплообменные аппараты

Пластинчатые аппараты. В процессе эксплуатации пластинчатых пастеризационноохладительных установок и охладителей изнашиваются резиновые уплотнительные прокладки. Износ их обусловлен механическими воздействиями при разборке, очистке и сборке аппарата, резкими перепадами температур в секциях пастеризации и охлаждения рассолом (ледяной водой), а также химической активностью рассола. Отрицательное воздействие на прокладки оказывают моющие растворы (каустическая сода и азотная кислота), а также неправильная эксплуатация теплообменного аппарата. Износ прокладок можно обнаружить по подтеканию жидкости между пластинами после максимального поджатия.

Пластинчатый теплообменный аппарат разбирают в следующем порядке. После мойки и охлаждения аппарата от него отсоединяют все трубопроводы, за исключением труб, соединенных со станиной, зажимные устройства ослабляют попеременно на верхней и нижней штангах, снимают с них накладки, отодвигают нажимную плиту в сторону распорной стойки и раздвигают пластины. Затем выбирают пластины с изношенными прокладками и снимают их с аппарата. Снятые пластины очищают, после чего из желобков шабером или ножом удаляют старые прокладки. Желобок пластины обезжиривают, протирая тампоном, смоченным бензином.

Приклеивание новых уплотнительных прокладок проводят термоклеем. Перед его нанесением поверхности обезжиривают бензином, растворителем или ацетоном и сушат в течение 10-15 мин. Затем на подготовленные поверхности пластины и прокладок равномерно наносят первый слой клея. После сушки в течение 10 мин наносят второй слой. Второй слой сушат 1-3 мин, прокладки укладывают в желобки пластин и прикатывают роликом. Наклеенные пластины выдерживают в течение 24 ч при температуре 15-20°С и относительной влажности воздуха не более 75%.

Пластины с прокладками помещают в аппарат по порядку номеров согласно схеме их компоновки. После этого аппарат собирают и проверяют герметичность пластин, подавая жидкость под давлением 0,35 МПа.

Трубчатые аппараты. К данному типу теплообменных аппаратов относятся трубчатые пастеризаторы, кожухотрубчатые конденсаторы и испарители, вакуум-аппараты.

Основным дефектом поверхностей теплообмена трубчатых аппаратов является нарушение герметичности в местах развальцовки труб в трубных решетках. Нарушение герметичности определяют по утечке воздуха при подаче его под давлением 0,3 МПа в межтрубное пространство аппарата. Места утечки находят по появлению пузырьков при обмазке стыков мыльной пеной. Причинами возникновения данного дефекта могут быть износ поверхности или брак, допущенный при развальцовке. Если труба имеет незначительную течь, то ее подвальцовывают. При износе более 50% от первоначальной толщины трубы заменяют. Если повреждены одна-две трубы, то их удаляют, а отверстия в трубных решетках временно заглушают.

Выбивку дефектных труб из трубных решеток осуществляют с помощью специального приспособления (рис. 4.34). Для этого один из развальцованных концов трубы отгибают зубилом.

Рис. 4.34. Выемка труб из трубных решеток: а - выемка трубы; б - отбортовка трубы;
1 - трубная решетка; 2 - зубило; 3 - труба; 4 - приспособление для выемки труб

Основной объем работ при ремонте теплообменных кожухотрубных аппаратов составляют вальцовочные работы. Перед началом их необходимо отжечь и зачистить концы труб, очистить и протереть отверстия в трубной решетке, подобрать самоподающую вальцовку с бортовочными роликами. Ролики вальцовки должны быть тщательно подобраны по толщине трубной решетки и конусу вальцовки, причем конусность вальцовочных роликов должна быть равной половине конусности подающего конуса, чтобы суммарная образующая роликов в рабочем положении всегда давала строго цилиндрическую поверхность.

Вальцовку труб осуществляют в два этапа. Первый - это привальцовка или закрепление труб перед вальцовкой. Привальцовку (прихватку) труб выполняют крепежной вальцовкой, которую вставляют в трубу и вращают для раздачи трубы до тех пор, пока конец трубы будет закреплен в отверстии решетки. Привальцовку выполняют сразу после установки труб, выбирая весь зазор и устраняя возможность попадания между стенками трубы и отверстия посторонних тел. Контроль крепления трубы осуществляется по отсутствию ее качания. После контроля корпус вальцовки дополнительно поворачивают на 1-1,5 оборота.

Второй этап - окончательная завальцовка и бортовка труб. Его выполняют после привальцовки, не допуская длительного разрыва между этими операциями. В местах с высокой влажностью воздуха окончательную завальцовку и бортовку привальцовочных труб следует осуществлять в день установки труб. Развальцовку выполняют самопадающей вальцовкой с бортовочными роликами так, чтобы одновременно производилась развальцовка с разбортовкой трубы. Вальцовку устанавливают в трубу так, чтобы линия раздела бортовочных и вальцовочных роликов отстояла от кромки отверстия на определенном расстоянии, называемом установочным. Это расстояние зависит от толщины трубной решетки и изменяется в пределах 13-30 мм. Практически установка вальцовки с надлежащим установочным расстоянием производится на ощупь. Закрепление установленной вальцовки производится раздачей вальцовочных роликов конусом от руки (без ударов молотком по конусу). Нормальная степень развальцовки характеризуется следующими показателями: переход от развальцованного участка к бортованному должен быть видимым, в то же время переход развальцованного участка в неразвальцованный должен быть плавным без ощутимых уступов, следов подреза, наката, рисок и других неровностей. Правильность конечного положения вальцовки определяется началом бортовочного колокольчика, углубленного в отверстие трубной решетки на 1-2 мм, выходом развальцованной части за пределы отверстия решетки (на 3-7 мм) и плавным переходом от развальцованной части трубы к неразвальцованной.

На рис. 4.35 показан разрез правильно развальцованной трубы.

Рис. 4.35. Правильно развальцованная труба:
1 - трубная решетка; 2 - труба

Кожухотрубчатые конденсаторы подвергают гидравлическому и пневматическому испытанию. Гидравлическое испытание трубного пространства на прочность проводят под давлением 0,6 МПа в течение 15 мин. Если на манометре за это время не наблюдается падение давления, то аппарат признают выдержавшим испытания.

Пневматическое испытание межтрубного пространства кожухотрубчатых аппаратов на прочность и герметичность проводят воздухом под давлением 1,8 МПа.

При капитальном ремонте с испарителя снимают облицовку, теплоизоляцию, проводят гидравлическое или пневматическое испытание межтрубного пространства. Трещины, обнаруженные в сварных швах аппаратов, заваривают.

Дефектные трубки заменяют новыми, их вставляют в трубную решетку с припуском 2-3 мм над ее плоскостью и развальцовывают.

После ремонта аппарат испытывают на герметичность, размещают теплоизоляцию, крепят облицовку, присоединяют трубопроводы, монтируют приборы и средства автоматизации и готовят аппарат к пуску.

До пуска в работу испарители должны быть технически освидетельствованы в соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением.

Секции панельных испарителей проверяют на прочность и герметичность под давлением воздуха 1,2 МПа.

Поверхностями теплообмена в вакуум-аппаратах являются испарители и поверхностные конденсаторы. В целом ремонт поверхностей теплообмена вакуум-аппаратов аналогичен ремонту трубчатых пастеризаторов, однако имеет некоторые особенности. Неплотности в соединениях, через которые происходит подсос воздуха, обнаруживают после создания вакуума в аппарате по отклонению открытого пламени (свечи или спички), а также появлению подтекания воды при заполнении аппарата.

Перед ремонтом поверхности теплообмена, соприкасающиеся с продуктом, очищают циркуляцией содового раствора в течение 8 ч, систему промывают горячей водой и чистят щетками и металлическими ершами.

Сопло термокомпрессора (инжектора) очищают от накипи соляной кислотой. При сборке термокомпрессора очень важно обеспечить соосность всех его элементов (сопла, диффузора) и их первоначальное взаимное расположение. Разбирать термокомпрессор без особой необходимости не рекомендуется.

Медные поверхности вакуум-аппаратов при ремонте лудят. Ремонту подлежат водокольцевой вакуум-насос, продуктовый насос, а также вентили на паровой и водяной линиях. После ремонта вакуум-аппарат собирают, проверяют на герметичность, регулируют и сдают в эксплуатацию.

4.4.6. Насосы и компрессоры

Насосы. При эксплуатации насосов для транспортировки молока и молочных продуктов НМУ-6, 36МЦ6-12, ЗВМЦ10-20 нарушается герметичность вследствие износа уплотнительных колец и манжет. Могут появиться вмятины и коробления крышки, трещины и обломы диффузора, патрубка, клапана, изнашиваются рабочие поверхности корпуса, крыльчатки, наконечника.

Перед ремонтом насос очищают от пыли, грязи и наслоений ветошью, смоченной в уайт-спирите (насос в сборе с электродвигателем мыть в растворах запрещено).

Разбирать (собирать) насос рекомендуется на стендах (рис. 4.36). Детали обрабатывают в моечной машине специальными моющими препаратами или растворами.

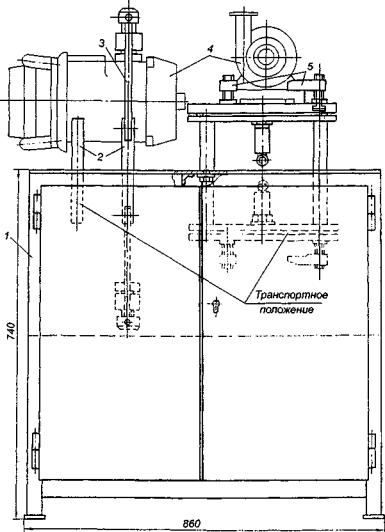

Рис. 4.36. Стенд для разборки и сборки водяных и молочных насосов 8794:
1 - основание; 2 - опоры; 3 - струбцина; 4 -разбираемые насосы; 5 - прижимы

Собранный насос обкатывают и испытывают на стенде (рис. 4.37).

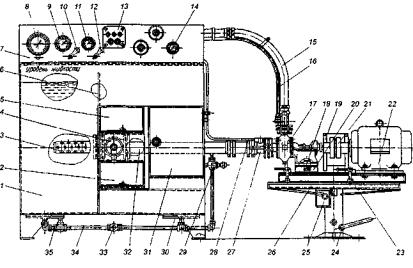

Рис. 4.37. Стенд 8803 для обкатки и испытания насосов:
1 - бак; 2,5 - ящики; 3 - фильтр; 4 - задвижка; 6 - перегородка; 7 - панель; 8 - термометр; 9 - вакуумметр; 10, 12 - краны; 11 -манометр; 13 - пульт управления; 14 - счетчик; 15, 16, 27, 28, 32 - трубопроводы; 17 - насос; 18, 23 - прижимы; 19 - кожух; 20 - подставка; 21 - муфта; 22 - привод; 24 - винт; 25 - коробка разъема; 26 - стол; 29, 33, 35 - вентили; 30 - крышка; 31 - электрошкаф; 34 - система слива

Во время обкатки проверяют уплотнения и напор в рабочей полости. При нормальном прилегании уплотнительного кольца к шайбе просачивания жидкости не должно быть.

Подачу насоса НМУ-6 проверяют при частоте вращения крыльчатки 2815±15 мин-1, длине напорного шланга 2 м и его внутреннем диаметре 24 мм, температуре воды 15-25°С и ее уровне над осью насоса 1-1,2 м. При откачивании воды из вакуумной емкости при вакууме 0,058 МПа и напоре насоса 0,06 МПа подача должна быть не менее 5000 л/ч. При откачивании воды из открытой емкости при напоре 0,08 МПа подача должна быть не менее 6000 л/ч. Максимальный напор при вакууме 0,06 МПа и подаче насоса 2000 л/ч должен составлять не менее 0,1 МПа.

Подача насосов 36МЦ6-12 и 36МЦ10-20 при диаметре напорного шланга 36 мм и примерно тех же режимах испытания (частота вращения крыльчатки 2800 мин-1, вакуумметрическая высота всасывания 0,05 МПа, напор соответственно 0,125 и 0,2 МПа) должна составлять соответственно не менее 6000 и 10000 л/ч.

Насосы должны быть герметичны. Подтекание воды через соединения неработающего насоса при статическом напоре 0,009 МПа не допускается. При вакууме 0,058 МПа и подключенной к подводящему патрубку насоса емкости 2 л скорость падения вакуума в течение 30 с за счет неплотностей не должна превышать 1,99 Па.

Основные отказы насосов 36-1Ц1.8-12; 36-1Ц2.8-20; 50-Щ7Д-31; 75-Щ12.0-31 для перекачивания молока и сходных с ним пищевых продуктов связаны с нарушением герметичности камеры и выходом из строя электродвигателя или элементов электроаппаратуры.

Перед ремонтом насосы очищают и разбирают. После устранения неисправностей и замены изношенных деталей насосы собирают в последовательности, обратной разборке. После сборки в камеру насоса и всасывающий трубопровод заливают жидкость, подключают к сети и проводят ее перекачивание. Отсутствие или подтекание не более десяти капель в минуту через уплотнение указывает на хорошую работоспособность насоса. После проверки качества сборки обезжиривают поверхность насоса уайт-спиритом, высушивают на воздухе и окрашивают грунтом ФЛ-03К.

Места, не подлежащие окраске, предварительно покрывают тонким слоем смазки К-17. Затем пульверизатором окрашивают серой эмалью ПФ-115. Окрашенный насос следует выдержать в сушильной камере при температуре 60-100°С в течение 1-5 ч или при комнатной температуре в течение 27 ч.

Собранный и окрашенный насос необходимо прополоскать 0,1%-ным водным раствором гипохлорита кальция или натрия. Вал собранного насоса должен проворачиваться свободно от руки. Обкатывают насос в течение 0,25 ч.

Отказы ротационных насосов типа НРМ-2 являются следствием износов втулок шестерен, поверхностей серповидного выступа (рис. 4.38) плоскостей крышки под шестерней. Допускается увеличение торцового зазора до 0,15 мм, радиального - до 0,2 мм (исходные значения параметров соответственно 0,08 и 0,1 мм).

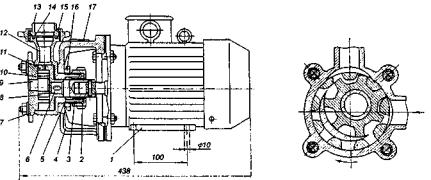

Рис. 4.38. Ротационные насосы типа НРМ-2:
1 - электродвигатель; 2 - гайка сальника; 3 - втулка нажимная; 4 - кронштейн; 5 - набивка сальниковая; 6 - наконечник; 7 - крышка; 8 - шестерня; 9 - палец; 10 - втулка; 11 - ротор; 12 - корпус; 13 - конус; 14 - кольцо уплотнительное; 15, 16 - гайки; 17 - табличка

Величину зазоров измеряют щупом. Чтобы уменьшить торцевой зазор, торцевую сторону крышки и серповидного выступа протачивают.

При ремонте порядок разборки центробежных насосов разных марок зависит от конструктивных особенностей. У центробежных насосов типа К сначала снимают всасывающий патрубок (рис. 4.39) и рабочее колесо, а затем отсоединяют спиральный корпус от опорного кронштейна. Вал в сборе с подшипниками выпрессовывают из опорного кронштейна после снятия с вала полумуфты и распорной втулки и отсоединения крышек подшипника от кронштейна.

Центробежные насосы собирают в порядке, обратном разборке. Детали должны иметь размеры, соответствующие нормативно-технической документации на ремонт. При сборке это обеспечит требуемые натяги и зазоры в сопряжениях и хорошее качество сборки (вал насоса должен вращаться плавно, без заеданий).

После сборки насосы подвергают обкатке и испытанию на испытательных стендах или непосредственно на месте установки.

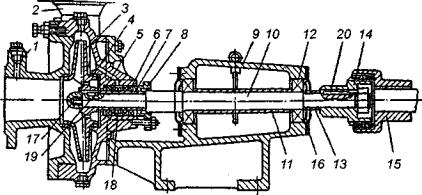

Рис. 4.39. Центробежный насос типа К:
1 - всасывающий патрубок; 2 - спиральный корпус; 3 - рабочее колесо; 4 - защитное кольцо; 5 - грунт- букса; 6 - набивка; 7 - защитная втулка; 8 - крышка сальника; 9 - опорный кронштейн; 10 - вал; 11 -распорная труба; 12 - подшипник; 13 - распорная втулка; 14, 15 - полумуфты; 16 - крышка подшипника; 17 - колпачковая гайка; 18 - кольцо сальника; 19,20 - шпонки

При установке насоса для обкатки должна быть обеспечена надежность крепления, соосность соединений. Перед обкаткой следует проверить наличие смазки, легкость вращения рабочего колеса. Насос включают после заполнения его водой. Длительность обкатки зависит от мощности в номинальном режиме. При мощности насоса до 10 кВт длительность обкатки составляет 0,2 ч, от 10 до 50 кВт - 0,5 ч, от 50 до 1000 кВт - 1ч.

Для насоса К 90/85, например, время обкатки должно быть не менее 15 мин. Обкатку проводят при номинальной частоте вращения вала, используя чистую пресную воду температурой не выше 50°С. В процессе обкатки не должно быть шума, стука, вибрации насоса. Необходимо следить за состоянием уплотнений, при нормальной затяжке из-под уплотнения не должна просачиваться вода (больше нормы). Установившаяся температура подшипников не должна превышать 80°С. Если при обкатке насос работает нормально, то приступают к испытаниям.

При испытаниях проверяют основные параметры насосов после ремонта. Испытания проводят при различных подачах. Обычно это номинальная, другие - максимальная и номинальная подачи.

У отремонтированных насосов основные показатели должны быть почти такими же, как и у новых (табл. 4.94). У центробежных насосов типа К допускается отклонение напора при номинальной подаче от +7 до -5% от его номинального значения.

4.94. Значения показателей отремонтированных насосов

Показатели

К 90/85

КМ 45/55

К 20/30

Подача, м3

90

45

20

Напор, МПа

0,85

0,55

0,33

Частота вращения, с-1

48

48

48

Потребляемая мощность, кВт·ч

33

10,5

2,7

Для окраски отремонтированных центробежных насосов применяют грунт ГФ-020 и эмаль ПФ-115.

Компрессоры. При поступлении компрессора в ремонт из него удаляют холодильный агент. Затем снимают электродвигатель, ремни, электроарматуру, герметизируют отверстия. Наружную очистку осуществляют в ванне 3%-ным раствором кальцинированный соды, температура которого должна быть 70-75 °С в течение 10-15 мин. После промывки компрессор (агрегат) обдувают сжатым воздухом.

Для очистки и обеззараживании компрессоров и их деталей можно использовать струйные моечные машины и машины с погружением в моющее средство проходного и тупикового типов с электрическим или паровым подогревом.

Например, можно применять моечную машину 0М-8811. Ее достоинствами являются сочетание одновременного химического и механического воздействий горячей струи моющего раствора на очищаемую поверхность, возможность использования слабоконцентрированного моющего раствора, не требуется пар для подогрева моющего раствора.

Наиболее трудоемкая операция очистки наружных поверхностей деталей компрессоров от старой краски. Старую краску можно

снять погружением деталей в щелочные растворы с последующей промывкой раствором синтетического моющего средства.

Эффективна очистка компрессора перед разборкой косточковой крошкой Æ 1,5-2 мм, подаваемой сжатым воздухом (0,4-0,5 МПа). Установка для очистки компрессоров таким способом состоит из камеры очистки и пылеулавливающего агрегата. На передней панели размещены смотровое стекло и два брезентовых рукава для рук рабочего, управляющего процессом очистки. В основании камеры расположен бункер, в который засыпают крошку, после очистки компрессора в него поступает крошка из камеры. Для очистки служит пистолет, к которому подсоединены два резиновых рукава - по одному подается сжатый воздух, по другому - косточковая крошка.

Очищаемый компрессор помещают на решетку в камере. Перемещение агрегатов в процессе работы и направление воздушной струи на очищаемую поверхность осуществляются вручную. Пыль, частицы загрязнений отсасываются пылеулавливающим агрегатом. При отсутствии косточковой крошки можно использовать мелкую стальную дробь.

После очистки агрегат разбирают на отдельные узлы.

Для разборки и сборки компрессов холодильных установок можно использовать стенд 8738 (рис. 4.40) или ОР-8836. Стенды состоят из каркаса, привода и поворотного стола. Компрессор, подлежащий разборке, устанавливается на поворотный стол и фиксируется двумя резьбовыми прихватами. Стол можно поворачивать в горизонтальной плоскости на 360° и в вертикальной - на 270°, что обеспечивает доступ ко всем деталям.

Ресивер с конденсатором воздушного охлаждения продувают сжатым воздухом. Детали и узлы разобранного оборудования перед промывкой очищают от нагара, грязи и масла.

Нагар удаляют скребками, шаберами и стальными щетками. При сильном загрязнении детали погружают на 2-3 ч в ванну с горячим (80-90°С) моющим раствором (24 г каустической и 35 г кальцинированной соды, 1,5 г жидкого стекла и 25 г жидкого мела на 1 л воды), затем их промывают в холодной и горячей воде.

Зазор в замке поршневого кольца, утопание поршней при сборке, упругость поршневых колец и клапанных пружин измеряют с помощью приборов и приспособлений.

Рис. 4.40. Стенд 8738 для разборки и сборки компрессоров:
1 - основание; 2 - колонна; 3 - стол для инструмента; 4 - кронштейн; 5 - плита; 6 - подшипниковый узел; 7 - прихват; 8 - редуктор; 9 - фиксатор; 10 - педаль

Уплотнительные прокладки, стопорные кольца и шплинты выбраковывают независимо от их состояния. Поршневые пальцы и клапанные пластины заменяют при наличии любых дефектов. Поршневые кольца бракуют при износе по высоте на 0,03 мм и более, увеличении зазора в замке на 0,05 мм, при забоинах, обломах и рисках на рабочей поверхности, потере упругости.

Поршень бракуют при уменьшении его диаметра на 0,05 мм и более, увеличении канавок под поршневые кольца по высоте на 0,04 мм, трещинах и обломах, задирах и рисках, которые нельзя устранить, износе отверстия под палец (более 0,015 мм).

Графитовое кольцо сальника бракуют при износе буртика более 2/3 высоты и образовании трещин.

Компрессоры собирают в порядке, обратном разборке на стендах, строго соблюдая последовательность операции, осторожность и чистоту, чтобы не повредить рабочие поверхности деталей и не загрязнить их, обеспечить точность установки и надежное крепление. Детали компрессора перед сборкой промывают, сушат сжатым воздухом. Трущиеся поверхности всех деталей для удобства сборки смазывают.

После установки коленчатого вала в картере его необходимо закрепить прижимной крышкой и упорной шайбой. Закрепленный вал должен проворачиваться в своих подшипниках легко, без заеданий.

Отклонение от параллельности осей шатунных шеек коленчатого вала к привалочной плоскости картера допускается не более 0,02 мм на 100 мм длины, привалочной плоскости картера к оси коленчатого вала или к оси контрольной скалки - не более 0,1 мм. Отсутствие изгиба вала проверяют измерением расхождения щек коленчатого вала в четырех положениях через каждые 90° специальным приспособлением с индикатором. Допустимая разница в замерах расхождения щек (расклеп) в двух противоположных положениях вала 0,02-0,03 мм.

При проверке крепления противовесов к щекам коленчатого вала следует обратить внимание на плотность прилегания. В местах прилегания противовесов не должен проходить щуп 0,05 мм. Болты противовесов должны быть надежно законтрены замками. Между поверхностями противовесов и картера при вращении вала должен быть зазор не менее 4-5 мм. Допустимое осевое смещение шатунных шеек относительно осей цилиндров не более 0,5 мм. При смещении шатунной шейки вправо более чем на 0,5 мм конец центровочного приспособления не должен проходить между галтелями коленчатого вала, при смещении влево - зазор не должен превышать 1 мм. Отклонение от перпендикулярности осей цилиндров к оси коленчатого вала на длине 100 мм не более 0,02 мм.

Перед установкой поршня в цилиндр проверяют прилегание вкладышей нижних головок шатунов по шейкам вала на краску (не менее восьми пятен краски на квадрате 25x25 мм, равномерно расположенных по всей поверхности вкладыша). Проверяют также затяжку шатунных гаек и плотность прилегания гаек и головок болтов к шатуну. Перед установкой поршней в цилиндры поршневые группы подбирают по весу, разница не должна превышать 5%.

Зеркало цилиндров и шатунные шейки смазывают чистым маслом, после чего с помощью специальной втулки устанавливают поршни в цилиндры, собирают кривошипные подшипники и затягивают гайки шатунных болтов в соответствии с требованиями инструкции по эксплуатации оборудования.

Зазоры между поршнями и цилиндрами проверяют щупами, они должны быть в пределах 0,0012-0,0016 от величины диаметра. Допустимый перекос поршня в цилиндре по оси вала не более 0,05-0,07 мм.

При сборке ременных передач необходимо обеспечить параллельность осей ведущего и ведомого шкивов и совпадение их средних плоскостей.

При установке привода с муфтами необходима тщательная центровка осей валов (валы компрессора и электродвигателя должны иметь общую геометрическую ось).

По окончании ремонта компрессор обкатывают вхолостую в течение 4 ч без нагнетательных клапанов. Во избежание сдвига гильз при обкатке их следует прижимать специальными планками. Проворачивая вручную маховик не менее чем на два полных оборота коленчатого вала, включают компрессор и проводят холостую обкатку. За время обкатки проверяют работоспособность системы смазки и других механизмов компрессора.

Давление масла по манометру должно быть не менее 0,12-0,2 МПа, а температура не более 65-70°С.

При появлении стуков, заеданий трущихся деталей компрессора, чрезмерном нагреве масла и проявлении других дефектов компрессор останавливают, разбирают и устраняют обнаруженные неисправности. По окончании обкатки сливают масло из картера, удаляют отстой и заполняют картер свежим маслом.

После обкатки вхолостую устанавливают нагнетательные клапаны, буферные пружины, крышки цилиндров, боковые крышки и затягивают гайки. Плотность собранного компрессора проверяют давлением сухого воздуха. Все внешние соединения (фланцы, крышки и трубопроводы) проверяют обмыливанием.

После окончания испытания воздух из компрессора сбрасывают через спускной кран. Подключают вакуум-насос и проводят вакууммирование компрессора для удаления находящегося в нем воздуха. Остаточное давление 0,01-0,02 МПа.

При отсутствии вакуум-насоса открывают спускной клапан или манометровый штуцер на нагнетательном коллекторе, запускают компрессор при закрытом всасывающем вентиле на 2-3 мин, после чего останавливают его и быстро закрывают опускной клапан (табл. 4.95).

4.95. Давление при испытании компрессоров ДАУ-50, ДАУ-80, ДАУ-100

Наименование

Давление, МПа



воды

воздуха

Нагнетательная полость высокой ступени блок-картера

2,4

1,6

Остальные полости и картер

1,6

1

Водная полость блок-картера

-

0,6

Уплотнение гильзы

-

0,5

Затем компрессор испытывают на холодильном агенте в течение 12 ч. При этом снимают показания приборов, фиксирующих давление масла в системе смазки и картере. При нормальной работе компрессора не допускаются стуки, заедание трущихся деталей, вибрация, чрезмерный нагрев компрессора и масла.

Отклонение основных параметров отремонтированных компрессоров, а также данных гидравлических и воздушных испытаний более чем на 2-3% от соответствующих параметров новых компрессоров не допускается.

Технология обкатки фреоновых компрессоров ФВ-6 и ФУ-12 имеет некоторые особенности.

Масляный насос перед установкой на компрессор ФУ-12 подвергается обкатке в течение 30 мин при частоте вращения приводного вала насоса 24 с-1. Подача насоса должна быть не менее 3,7 дм3/мин при перепаде давления на нагнетании и всасывании 0,15 МПа, что достигается регулировкой перепускного клапана.

Всасывающие и нагнетательные вентили испытывают на плотность давлением воздуха (азота) 1,6 МПа, погружением в воду в опрессовочной ванне ОПР-2316 или на стенде ОР-0726М. При этом появление пузырьков газа в течение 5 мин не допускается.

Собранный компрессор должен быть подвергнут обкатке и испытанию.

Перед обкаткой каждый компрессор не менее 15 мин проверяют на герметичность воздухом (азотом или хладоном) под давлением 1,2-1,5 МПа с погружением в воду в ванне ОПР-2316 и просушивается сжатым воздухом.

Обкатку компрессоров на воздухе проводят на стенде ОР-9122 с циркуляционной системой смазки, обеспечивающей температуру масла на входе не ниже 30°С и на выходе из компрессора не выше 70°С.

Использование циркуляционной системы смазки позволяет сократить продолжительность обкатки компрессоров до 1 ч, стабильно поддерживать температурный режим, лучше вымывать и удалять из зоны трения сопряженных деталей продукты износа, что способствует улучшению качества приработки агрегатов.

Продолжительность обкатки отремонтированных компрессоров на воздухе (не менее):

5 мин (при частоте вращения коленчатого вала 9,16 с-1) без нагрузки и 15 мин (при частоте вращения коленчатого вала 9,16 с-1) под нагрузкой, разряжение на линии всасывания 0,04 МПа, давление на нагнетании 0,1 МПа;

40 мин при номинальной частоте вращения коленчатого вала (для компрессоров ФВ-6 и ФУ-12 - 24 с-1) под нагрузкой, разряжение на линии всасывания 0,04 МПа, давление на нагнетании 0,1 МПа.

В процессе обкатки масло должно циркулировать в гидросистеме под давлением 0,18-0,2 МПа, расход его 1-2 дм3/мин.

Для обкатки компрессоров ФВ-6 и ФУ-12 следует применять фреоновое масло ХФ 12-16. При необходимости можно использовать масла ХМ-50, ХМ-35, ХА-23, ХА-30, ХС-40, ХС-50, ХФ 22-24, ХФ22с-16,ХСН-40.

При обкатке компрессора ФУ-12 необходимо дополнительно регулировочным винтом отрегулировать перепускной клапан масляного насоса компрессора до давления 0,02-0,03 МПа.

Во время обкатки контролируют наличие посторонних стуков, давление всасывания и нагнетания, плотность сальника, температуру нагрева картера и нижней части цилиндров. При обкатке должна быть слышна ритмичная работа клапанов, при наличии посторонних стуков необходимо остановить компрессор и устранить неисправность. Плотность сальника определяют по наличию масляных подтеков. В сальнике допускается появление не более одной капли в час. Температура нагрева картера и нижней части цилиндров должна быть не более 70°С.

Каждый обкатанный компрессор должен быть проверен на объемную производительность и плотность всасывающих и нагнетательных клапанов. Объемную производительность (П) определяют при номинальной частоте вращения коленчатого вала по времени заполнения воздухом баллона объемом 40 л до давления 0,5 МПа.

Время заполнения баллона должно быть не более 15 с для компрессоров ФУ-12 и 30 с для компрессоров ФЗ-6. Испытания повторяют не менее 3 раз, за результат принимают среднее арифметическое значение.

Допускается определять объемную производительность компрессоров с помощью дроссельного расходомера, установленного на линии всасывания, при перекачке воздуха со степенью сжатия не менее 5.

Плотность всасывающих клапанов проверяют по возможности создания работающим компрессором во всасывающей полости остаточного давления 6,5 кПа (вакуума 94,6 кПа при закрытом на линии всасывания и открытом на линии нагнетания вентилях за время работы ее более 10 мин).

Плотность нагнетательных клапанов определяют при давлении воздуха на нагнетании 0,8 МПа и давлении на всасывании 0,048 МПа. Нагнетательные клапаны, смоченные маслом остановленного компрессора, не должны допускать повышения давления в картере (на линии всасывания) более 0,1 МПа (вакуум - 0) в течение 15 мин.

После окончания испытаний масло из картера компрессора должно быть слито.

Для очистки и осушки компрессоров в процессе обкатки рекомендуется использовать цеолитовый фильтр-осушитель, устанавливаемый на всасывающем трубопроводе.

С целью предохранения компрессоров от попадания влаги при транспортировании и хранении перед окраской их дважды вакуумируют и заправляют маслом и хлад оном (азотом). Вентили после заправки должны быть опломбированы.

Для защиты от коррозии и придания товарного вида отремонтированные компрессоры необходимо окрашивать.

4.4.7. Электродвигатели

Электродвигатели. У электродвигателей возникают различные неисправности, вызванные повреждениями в электрической и механической частях. Электродвигатель не запускается или не развивает номинальной частоты вращения при отсутствии напряжения в одной из фаз, снижении напряжения в сети, межвитковом замыкании и обрыве в обмотке статора, перегрузках. Повышенный нагрев статора возникает в случае перегрузки двигателя, повышении или падении напряжения в сети. Это может произойти также при межвитковом замыкании и обрыве в обмотке статора, замыкании обмотки на корпус. В таких случаях нагрев обмотки сопровождается сильным гудением двигателя.

Повышенный нагрев и стуки в подшипниках, а также сильная вибрация электродвигателя вызваны нарушением режима смазки подшипников, их повреждениями, неудовлетворительной центровкой вала двигателя и насоса.

Прежде чем приступить к устранению повреждения, сначала устанавливают его причину. С этой целью проводят осмотр без разборки электродвигателя. Проверяют состояние корпуса, крепящих деталей, других частей. Ротор электродвигателя должен проворачиваться вручную без приложения значительных усилий. В противном случае причину неисправности выявляют и устраняют. Визуально проверяют состояние изоляции выводных концов, для чего снимают крышку коробки выводов. Если неисправности, выявленные при внешнем осмотре, не препятствуют включению электродвигателя, то его запускают вхолостую. При этом контролируют вибрацию и нагрев отдельных частей, обращают внимание на уровень шума.

Температуру отдельных, доступных мест электродвигателя определяют спиртовыми термометрами. При этом резервуар обертывают фольгой, чтобы термометр можно было плотно прижать к нагретой поверхности. Широко распространено измерение температуры термопарой с индикатором температуры. Температура подшипника может быть выше нормы в результате его повреждения или отсутствия смазки. В таких случаях, если к крышкам подшипника имеется доступ, то можно их снять и проверить наличие и при необходимости добавить смазку.

Наиболее ответственная операция - контроль технического состояния обмоток статора. Для этого применяют приборы, позволяющие обнаружить витковые замыкания, обрывы в обмотках, проверить состояние изоляции.

Витковое замыкание в обмотках электродвигателя без разборки можно проверить следующими методами.

При методе индуктивных напряжений проверку выполняют следующим образом: концы обмоток разъединяют и на одну из них подают напряжение, равное 20-25% от номинального, а на выходах других обмоток измеряют индуктируемое напряжение. При наличии короткозамкнутых витков напряжение в обмотке понижено.

Метод токов состоит в измерении тока в каждой фазе электродвигателя. При соединении обмоток статора в «звезду» больший ток будет в фазе поврежденной обмотки, а при соединении в «треугольник» - в фазах, между которыми включена поврежденная обмотка.

Результаты осмотра, замеров и наблюдения записывают в журнал или ведомость, по которым устанавливают повреждение и принимают решение о способе его устранения. Полное представление о характере и объеме ремонтных работ с целью устранения неисправности электродвигателя может быть получено только после его разборки, осмотра и дефектации.

Разборка электродвигателей. Электродвигатели, поступившие в ремонт, должны быть укомплектованы необходимыми деталями. При очистке от грязи и пыли электродвигатели обычно продувают сжатым воздухом и протирают ветошью. Для их разборки применяют различные стенды, столы и приспособления, например, стол-тележку (рис. 4.41) или стенд ОПР-3314.

Последовательность и способы разборки асинхронного электродвигателя с короткозамкнутым ротором следующие.

Сначала снимают кожух вентилятора. Для этого вывертывают болты или винты, которыми он крепится к корпусу, а затем универсальными съемниками снимают вентилятор с вала. Подшипниковые щиты демонтируют в аналогичном порядке. Отвинчивают болты и снимают крышки подшипников. Отвинчивают болты, крепящие подшипниковый щит к корпусу. Не снимая щит, наносят на него и корпус метки, по которым при сборке электродвигателя устанавливают щит на свое место. Легкими ударами молотка через деревянную прокладку по выступающим частям отделяют щит от корпуса. Затем его передвигают вдоль ротора. Чтобы не повредить сердечник статора и изоляцию обмоток, предварительно в воздушный зазор между ротором и статором кладут лист плотного картона, на который и ляжет ротор, когда щит будет снят.

Рис. 4.41. Стол-тележка для проведения текущих ремонтов электродвигателя:
1 - рама; 2 - приспособление для вывода и ввода ротора в статор; 3 - стрела; 4 - лебедка; 5 - крышка; 6 - винт

Вывод ротора из расточки статора очень ответственная операция, так как даже незначительное задевание ротора за сердечник или обмотку может привести к серьезным повреждениям. В небольших электродвигателям после выемки обоих подшипниковых щитов вручную вынимают ротор. В крупных электродвигателях ротор вынимают подъемными приспособлениями, например, электротельфером. При выводе ротора следят за тем, чтобы он двигался строго по оси расточки статора. Для этого используют приспособления вывода и ввода ротора в расточку статора. Таким приспособлением оборудуется стол-тележка для проведения текущих ремонтов электродвигателей.

Снятие подшипников качения и их замену проводят в случае выкрашивания металла, при появлении трещин, а также цветов побежалости на поверхности колец и тел качения подшипника, отсутствии или ослаблении заклепок сепаратора, наличии забоин и вмятин на сепараторе, препятствующих плавному вращению, увеличении радиального зазора более допустимых значений. Для измерения радиального зазора подшипника, находящегося на валу ротора, рекомендуется приспособление КИ-6178 (рис. 4.42). Индикатор устанавливают так, чтобы его ножка упиралась в наружное кольцо подшипника и была перпендикулярна образующей. Подшипник перемещают в направлении оси индикатора вверх и вниз до упора. Разность показаний индикатора при нижнем и верхнем положениях наружного кольца подшипника соответствует зазору в подшипнике.

Рис. 4.42. Приспособление КИ-6178 для контроля подшипников на валу ротора:
1 - ротор; 2 - приспособление; 3 - индикатор; 4 - подшипники

Разборка погружных электродвигателей должна проводиться в последовательности, указанной в нормативно-технической документации. Для различных типов и марок она разная.

После снятия с электродвигателя основных деталей их очищают. Станину, кожух, вентилятор, поверхность расточки статора, обмотку статора очищают от пыли сжатым воздухом и протирают чистой тряпкой или ветошью. Для удаления смазки с подшипниковых щитов, крышек подшипников и подшипников применяют специальные ванны. Подшипники очищают, опуская ротор в вертикальном положении в ванну так, чтобы бензин или керосин покрыл тонким слоем подшипник, а затем его промывают. Не меняя положения ротора, его вынимают из ванны и протирают.

Особое внимание следует обращать на состояние обмотки статора. Проверяют наличие повреждений изоляции, лакового покрытия лобовых частей в виде вмятин, вспучиваний или трещин, потемнений в результате местных перегревов и других дефектов.

У обмоток статора наиболее серьезными дефектами являются витковые замыкания, замыкание витков на корпус, обрывы проводов в обмотке. Обычно при капитальном ремонте электродвигателей такие обмотки заменяют.

Практика показывает, что эксплуатации и ремонта электродвигателей, основная доля причин выхода их из строя приходится на различные повреждения обмоток. В процессе эксплуатации обмотки электродвигателя подвергаются воздействию окружающей среды. Попадание влаги в обмотку приводит к ухудшению диэлектрических характеристик изоляции и преждевременному выходу электродвигателя из строя. Степень увлажненности обмоток статора контролируют по сопротивлению изоляции относительно корпуса и между фазами. Если окажется, что сопротивление ниже нормативного, то обмотки подвергают сушке.

В процессе сушки необходимо контролировать температуру и сопротивление изоляции. Температура должна быть не выше предельно допустимых значений для данного класса нагревостойкости изоляции. В первый период сушки сопротивление изоляции обмоток несколько снижается, если она была увлажнена. Затем, когда начинается удаление влаги из изоляции, сопротивление возрастает и при достижении равновесной влажности стабилизируется. Сушка считается оконченной, если сопротивление изоляции остается неизменным в течение 2 ч.

Если обмотка сильно увлажнена и сопротивление изоляции после сушки остается ниже нормы, то необходимо провести циклическую сушку. В этом случае процесс сушки складывается из периодических нагреваний и охлаждений.

Существует несколько способов сушки: конвективная, токовым нагревом, индукционным нагревом и др.

Конвективную сушку осуществляют в сушильных шкафах и печах. Теплоноситель - нагретый воздух. Теплота передается от статора к обмотке, поэтому ее наружные слои высыхают быстрее, чем внутренние. Для более равномерного удаления влаги из изоляции температуру в сушильном шкафу следует поднимать постепенно.

Сушка токовым нагревом заключается в пропускании тока по обмоткам. Для этого обмотки статора соединяют последовательно и через понижающий или сварочный трансформатор включают в электрическую цепь. Напряжение на вторичной обмотке трансформатора в процессе сушки должно быть не выше 20% от номинального напряжения электродвигателя. При прохождении тока проводники нагреваются и обмотка подсушивается. Такую сушку можно проводить в неразобранном и разобранном электродвигателях. Токовый нагрев значительно сокращает продолжительность сушки обмоток по сравнению с конвективным.

В настоящее время на принципе токового нагрева работают специальные установки и стенды для сушки обмоток электродвигателей. Сушку проводят постоянным током. Установка 8816 оснащена устройством постоянного контроля температуры корпуса двигателя с автоматическим прекращением нагрева при перегреве обмоток и повторным включением при снижении температуры. Она имеет также устройство постоянного контроля сопротивления изоляции. Сушка прекращается автоматически по достижении сопротивления изоляции установленного значения.

Сушку индукционным нагревом осуществляют токами, возникающими при пропускании переменного тока по намагничивающей обмотке, намотанной на станину статора. Намагничивающую обмотку выполняют изолированным проводом, например, ПР или ПРГ. После включения в сеть станина статора нагревается и сушит обмотку. Этот способ можно применять при сушке изоляции электродвигателя на месте его установки.

В практике ремонта электродвигателей применяют и другие способы сушки, например, инфракрасными лучами. Для этого используют лампы инфракрасного излучения, в которых 80-90% подводимой электрической энергии преобразуется в энергию теплового излучения.

При замене обмотки, а также повреждении ее изоляции обмотку пропитывают лаком в специальной ванне, погружая статор в ванну с лаком так, чтобы пазы оказались в вертикальном положении. Обычно пропитку продолжают до тех пор, пока из лака не перестанут выделяться пузырьки воздуха (10-15 мин), что свидетельствует о заполнении лаком всех пор в обмотке. Затем статор вынимают из ванны и дают лаку стечь в течение 20-30 мин. С металлических частей лак очищают ветошью, смоченной растворителем (толуол или ксилол). Для растворения лаков БТ можно применять сольвент.

По окончании пропитки проводят сушку при температуре 105-110°С. После высыхания лаковая пленка должна быть гладкой и однородной.

Повреждения выводных проводов - часто встречающийся при эксплуатации электродвигателей дефект. При текущих ремонтах электродвигателей большой объем работ выполняют по устранению таких повреждений. Окислившиеся, подгоревшие или потемневшие контактные поверхности наконечников зачищают напильником до металлического блеска, обгоревшие или оплавленные заменяют новыми. Для этого с необходимо снять старый наконечник и припаять новый.

Если на выводных проводах отдельные участки изоляции повреждены, то их изолируют тремя слоями изоляционной ленты вполнахлестку.

При повреждении или растрескивании изоляции выводных проводов по всей длине, а также при повреждении токоведущих жил выводные провода заменяют новыми. Для этого с лобовой части обмотки у места крепления выводных проводов снимают бандаж и отсоединяют поврежденный выводной провод от вывода катушечной группы. Новый выводной конец заготавливают из провода марок ПРГ, ПЭГ, РКГМ, ЛПЛФ по размерам отсоединенного провода. При сечении провода 6 мм2 и более с его конца снимают изоляцию, зачищают провод и устанавливают наконечник. После обжатия наконечник необходимо пропаять. Если сечение выводных проводов менее 6 мм2, то концы их скручивают в петлю и пропаивают. Затем выведенные провода пропускают через отверстия станины и на них надевают электроизоляционные трубки длиной 60-70 мм. Зачищают концы выводного провода и катушечной группы на длине 35-40 мм и соединяют скруткой. Конец скрутки сваривают угольным электродом или пропаивают на всей длине. На скрутку необходимо надеть электроизоляционную трубку или можно изолировать место соединения тремя слоями электроизоляционной ленты внахлестку.

Пайку медных проводов осуществляют припоями типа ПОС. Для пайки используют обычные электрические или дуговые паяльники, в которых медь нагревается электрической дугой. Работают паяльники при напряжении 36-65В от понижающих трансформаторов. Иногда вместо пайки припоями ПОС применяют электросварку, которая более надежна и не требует припоя.

При повреждении лакового покрова обмотки ее покрывают электроизоляционным лаком или эмалью (табл. 4.96).

4.96. Режимы сушки покрытий

Наименование

и марка

Кинематическая

вязкость, мм2

Температура

сушки, °С

Время

сушки, ч

Лак БТ-99

30-60

18-22

3

Эмаль ГФ-92-ХС

30

20

24

Эмаль ПВЭ-6, ПВЭ-7

30

20

24

Эмаль ПВЭ-20

30

20

24

После высыхания лаковая пенка должна быть гладкой и однородной.

Повреждение бандажей лобовых частей обмоток статора (ослабление, обрыв или потеря механической прочности) не допускается. В этом случае их заменяют. Бандажировать лобовые части обмотки можно стеклянной, тафтяной или киперной лентой. Новые бандажи покрывают лаком и просушивают на воздухе.

При ослаблении и повреждении пазовых клиньев их выбивают и заменяют новыми. Используемые для замены деревянные клинья должны быть пропитаны в трансформаторном масле и просушены. Режим пропитки: температура 100-120°С, время 3-4 ч. Режим сушки: температура 100-110°С, время 5-6 ч.

Технология восстановления деталей механической части электродвигателей рассмотрена ранее.

Сборка отремонтированных электродвигателей проводится в основном с помощью тех же приспособлений и инструментов, что и разборка. Перед сборкой проверяют комплектность отремонтированных сборочных единиц и деталей.

Рассмотрим процесс сборки электродвигателя с короткозамкнутым ротором. На вал ротора напрессовывают подшипники качения, предварительно нагретые в масляной ванне. На подшипник ротора устанавливают передний подшипниковый щит. Эту операцию необходимо выполнять с помощью молотка и наставки. Предварительно подшипники заполняют смазкой. Ротор в сборе с передним подшипниковым щитом вставляют в расточку статора и закрепляют подшипниковый щит болтами. Ротор устанавливают в статор осторожно, чтобы не повредить обмотку и сердечник.

Перед монтажом подшипниковых щитов рекомендуется покрыть посадочные места под щит тонким слоем смазки. Затем ставят задний подшипниковый щит и закрепляют его болтами. При правильной установке риски, нанесенные на щит и статор до разборки, должны совпадать. Болты затягивают попеременно в диаметрально противоположных точках, завертывая их каждый раз примерно на пол-оборота. Не затягивая болты подшипниковых щитов до отказа, проворачивают ротор от руки. При правильной сборке ротор должен легко вращаться. Проворачивание ротора при приложении значительного усилия объясняется наличием загустевшего масла в подшипниках, посторонних предметов между статором и ротором, перекосом деталей при сборке, посадкой подшипников качения на вал или в корпус с недопустимо большим натягом и др. Устранив неполадки, окончательно затягивают болты и устанавливают крышки подшипников. Монтируют также вентилятор и его кожух.

При вращении ротора лопасти вентилятора не должны задевать кожух.

Контрольные испытания проводят с целью выяснения соответствия параметров электродвигателя нормативно-технической документации на ремонт. Таким испытаниям подвергают каждый отремонтированный электродвигатель.

Испытания отремонтированных асинхронных трехфазных электродвигателей включают в себя в основном следующие операции:

измерение сопротивления изоляции обмоток относительно корпуса двигателя и между обмотками;

измерение сопротивления обмоток при постоянном токе;

испытание электрической прочности изоляции обмоток относительно корпуса двигателя и между обмотками;

испытание электрической прочности межвитковой изоляции обмоток;

определение тока и потерь холостого хода.

При испытаниях электродвигателей используют контрольно-испытательные установки КИ-6379, КИ-6380 и др.

Перед окраской электродвигателей поверхности, имеющие неровности и выбоины, прошпаклевывают. Можно применять шпаклевки ХВ-00-4, ХВ-00-5 или НЦ-00-8. После просушки в течение 2-2,5 ч покрытие шлифуют шкуркой. Для окраски электродвигателей применяют различные эмали, которые наносят на поверхность краскораспылителями в окрасочной камере. Широко используют эмаль ПФ-115. Ее вязкость при окраске должна составлять 25-30 мм2/с. Для разбавления эмали служат растворители (скипидар или сольвент). После окраски электродвигатели сушат на воздухе в течение суток.

При окраске погружных электродвигателей сначала наносят слой грунтовки ВЛ-02, который сушат в течение 15-20 мин при температуре 20-23°С, затем покрывают поверхность эмалью ХВ-124 или ХС-78 и при такой же температуре сушат. В случае необходимости можно наложить второй слой эмали. После окраски пленка эмали на поверхности электродвигателя должна быть равномерной, без пузырей и подтеков.

4.4.8. Трубопроводы и арматура

Трубопроводы. В процессе эксплуатации в трубопроводах появляются различные неисправности. Характерные дефекты труб: трещины, разрывы, свищи, а также нарушения резьбовых, сварных и других соединений. При ремонте трубопроводов часто возникает необходимость определить точные границы трещин. Для этого с дефектного места удаляют изоляцию, обильно смачивают его керосином, а через 0,5 ч тщательно вытирают и простукивают молотком. В тех местах, где есть трещина, на поверхности трубы выступает керосин в виде мелких капель и пузырьков.

Трещины в чугунных трубах устраняют дуговой сваркой или с помощью клеевых составов. Перед заваркой зону трещины в чугунной трубе очищают до металлического блеска от грязи, масла, битума, ржавчины. На концах трещины просверливают отверстия диаметром 4-6 мм для того, чтобы в дальнейшем она не увеличивалась в длине. Заваривают трещину чугунными электродами. Если толщина стенки трубы более 5 мм, то с кромок трещины снимают фаски.

Заварку трещин в чугунных трубах можно проводить также биметаллическими электродами, которые состоят из медного прутка диаметром 2-4 мм, обмотанного полоской черной жести толщиной 0,2-0,35 мм, шириной 5-6 мм с меловой обмазкой. Сварку биометаллическими электродами обычно ведут при обратной полярности. Если трещина небольшая, то ее можно устранить, приклеивая накладки. Для этого по концам трещины сверлят отверстия, снимают фаску на глубину 3-5 мм. Трещину и очищенную поверхность вокруг нее обезжиривают ацетоном и просушивают, а затем наносят клеевой состав, ставят накладку из стеклоткани и прикатывают ее роликом. После этого вторично наносят слой клеевого состава, ставят другую накладку так, чтобы она перекрывала первую на 10-15 мм, прикатывают ее и высушивают соединение.

Для устранения трещин, свищей и других дефектов в стальных трубах применяют дуговую и газовую сварки. Если участок трубы поражен коррозией, то это место зачищают до металлического блеска, вырезают стальную накладку, размеры которой превышают поврежденный участок на 30-40 мм, и приваривают ее.

При эксплуатации трубопроводов иногда происходит нарушение сварных швов. Для устранения повреждения применяют электросварку, перед проведением которой концы труб тщательно подготавливают. При толщине стенки свыше 5 мм с концов трубы снимают фаски. Сборку и стяжку труб под сварку рекомендуется вести с помощью приспособления (рис. 4.43).

Участки труб с поврежденной резьбой, разрушенными стенками и большими вмятинами заменяют новыми (вырезают и делают вставки).

К резке труб предъявляют следующие требования: обрез трубы должен быть чистым, без внешних и внутренних заусенцев. Трубу следует отрезать до конца; обламывать ее перед окончанием обреза нельзя. Резку труб выполняют ручным, механическим, газопламенным способами.

Для резки труб используют ножовки, труборезы, трубоотрезные станки и механизмы. Распространенный способ резки стальных труб - газопламенная резка с помощью резаков.

Рис. 4.43. Приспособление для сборки и стяжки труб:
1 - струбцина; 2 - угольник; 3 - труба

Для соединения труб применяют короткую и длинную резьбы. При короткой резьбе получают соединение, разъединить которое можно, только разрезав трубу. Соединение на длинной резьбе, называемой сгоном, можно разъединить без разрезки трубы - путем сгона контргайки и муфты в сторону длинной резьбы.

В качестве уплотнений резьбовых соединений используют льняную прядь и суриковую жидкую мастику. Широко применяют фланцы для соединения труб.

Для соединения полиэтиленовых труб применяют сварку с помощью газопламенного нагревателя, а также муфты и склеивание.

Внутренний водопровод после ремонта подвергают гидравлическому испытанию по правилам и требованиям, предъявляемым к монтажу нового водопровода. Если при ремонте был заменен небольшой участок труб, то вместо гидравлического испытания проводят проверку отремонтированного участка водопровода на утечку воды и герметичность сварных швов под рабочим давлением сети. После испытания водопровод дезинфицируют раствором хлорной извести и промывают водой до полного удаления запаха хлора.

Для дезинфекции обычно используют растворы с концентрацией активного хлора 75-100 мг/дм при контакте 5-6 ч и 40-50 мг/дм3 при контакте до 24 ч. Хлорный раствор приготавливают на месте в деревянной бочке, куда засыпают измеренное количество хлорной извести, разбавляют водой и тщательно перемешивают. По окончании времени контакта хлорную воду спускают в место, указанное санитарно-эпидемиологической службой.

Наружная поверхность стальных и чугунных трубопроводов подвергается коррозии. Для предохранения от этого их после ремонта покрывают изоляцией, процесс нанесения которой состоит из очистки поверхности труб, грунтовки и накладки изоляции. Очистку труб производят вручную или с использованием шлифовальных механизмов. Поверхность очищают от грязи, ржавчины и окалины до металлического блеска. В качестве грунта обычно используют раствор битума в трех частях бензина. Раствор готовят следующим образом: разогревают битум до жидкого состояния в котле, затем наливают его в бак и дают остыть до температуры 70-80°С. После остывания его осторожно вливают в емкость с бензином и непрерывно перемешивают деревянной мешалкой до полного растворения битума. Грунтовку наносят ровным слоем толщиной 0,1-0,2 мм без подтеков, сгустков и пропусков сразу после очистки труб. После высыхания грунтовки укладывают битумное изоляционное покрытие, которое готовят из битума и наполнителя. Укладку выполняют вручную или с помощью специальной машины.

Арматура. При ремонте арматуры приходится устранять неисправности кранов, задвижек, вентилей, клапанов. Наиболее характерные дефекты кранов - трещины и пробоины в стенках корпуса, износ или срыв резьбы, износ сопряженных трущихся деталей корпуса и пробки, износ или повреждение сальниковых уплотнений. Трещины, изломы и пробоины в корпусе крана заваривают. Изношенные посадочные места под пробку в корпусе растачивают и шлифуют, изношенный конус пробки протачивают на токарном станке. Образованные конусные поверхности пробки и отверстия притирают, используя абразивные микропорошки, и притирочные пасты. После притирки поверхности доводят специальными пастами. Притирают поверхности вручную или с помощью приспособлений. Качество притирки можно проверить так. Насухо вытирают пробку и отверстие ветошью, затем мелом проводят продольную черту, вводят пробку в отверстие и вращают ее вправо и влево. Если линия стирается равномерно, то притирку считают удовлетворительной.

При ремонте сальниковых кранов набивки заменяют или обновляют. В качестве сальниковой набивки применяют пеньку или льняное волокно, а также кольцо из резины или прорезиненной ткани.

В табл. 4.97 приведены основные неисправности вентилей, задвижек и обратных клапанов и способы их устранения.

4.97. Неисправности арматуры и способы их устранения

Неисправность

Способ устранения

Запорный вентиль

Износ седла и тарелки клапана

Притереть или проточить на токарном станке и притереть

Заедание клапана

То же

Заедание шпинделя

Смазать, провернуть шпиндель

Износ шпинделя

Заменить или наплавить изношенную поверхность с последующей нормализацией, проточкой и шлифованием до нормального размера

Изгиб шпинделя

Заменить шпиндель

Пропуск воды через вентиль

Притереть уплотняющие поверхности. Если в уплотняющем кольце есть риски или раковины, то нужно проточить кольцо на станке с последующим шлифованием и притиркой

Запорная задвижка

Заедание клинкера или шибера

Очистить от грязи, притереть, выпрямить покоробленную тарелку, исправить или заменить уплотняющее кольцо

Заедание шпинделя

Смазать, провернуть шпиндель

Пропуск жидкости через задвижку

Притереть уплотняющие поверхности, исправить или заменить кольцевое уплотнение

Обратный клапан

Нарушение или прекращение действия при попадании постороннего предмета

Извлечь посторонний предмет и прочистить обратный клапан

4.4.9. Транспортные устройства и механизмы привода

Основными узлами ленточных транспортеров, подвергающихся износу и повреждениям, являются приводная и натяжная станции, роликоопоры и лента. В приводной и натяжной станциях в основном изнашиваются подшипники, валы и передачи приводного механизма, подлежащие разборке и ремонту или замене новыми.

Цепные транспортеры испытывают большую и постоянную нагрузку, подвергаются усиленному износу.

В процессе ремонта снимают тяговые цепи, разбирают приводную и натяжную станции, чистят, моют и определяют степень износа звеньев, осей и звездочек тяговой цепи, скребков и др. При разборке цепи выбивают из звеньев оси, изношенные звенья и оси заменяют.

Изношенные звездочки восстанавливают или заменяют новыми.

В червячном редукторе износу подвергаются червяк, червячное колесо, подшипники, шпоночные канавки и шпонки валов червяка и червячного колеса. Износ деталей редуктора можно определить по внешним признакам при его работе: постороннему шуму, стуку, увеличенному люфту, повышенному нагреву подшипников и др. Без особой необходимости разбирать редуктор не следует. При сборке редуктора между корпусом и крышкой устанавливают прокладку, после чего производят центровку валов. По окончании ремонта конвейера в редуктор заливают масло и, продвинув от руки цепь на 5-10 м, пускают его на короткое время, поочередно нажимая кнопки «Пуск» и «Стоп». При отсутствии несвойственных стуков и правильном направлении движения тяговой цепи конвейер запускают на холостую обкатку, которую проводят в течение 2 ч.

При ремонте нории, элеваторов, подъемников изнашиваются башмаки с натяжным устройством, головки труб, подшипники качения и валы, ленты, цепи, барабаны, звездочки, ковши, а также детали редукторов и электродвигателей. Технология восстановления некоторых указанных деталей рассмотрена ранее.

Ремонт кожухов башмаков и головок осуществляют путем их замены или наложения заплат с последующей сваркой. Образовавшиеся в норийных трубах щели устраняют нанесением шпаклевки, сквозные отверстия - наложением заплат из тонколистовой стали с приваркой сплошным швом. Открывающиеся люки и дверцы выправляют и устанавливают на них новые прокладки. При незначительном износе лент небольшие местные повреждения можно исправить путем обшивки кромок ленты шпагатом или наложением небольших заплат. При значительном износе ленты ее заменяют новой или вставляют участки из новой или малоизношенной ленты. При износе цепи замене подлежат отдельные ее звенья или вышедшие из строя валики и втулки.

Ремонт отдельных изношенных и деформированных ковшей производят путем выправки и точечной сварки. Неисправные ковши заменяют через натяжной люк. Затяжка элеваторных болтов, обеспечивающих крепление ковшей к ленте (цепи), должна быть плотной и равномерной. Отремонтированные транспортные устройства обкатывают сначала вручную, а затем с включенным электродвигателем при установленных ограждениях муфт, приводных ремней (цепей) в течение 4 ч. Во время испытания устраняют сбегание и задевание ленты (цепи) и ковшей за стенки, труб, головки и башмака.

Винтовые конвейеры ремонтируют при износе желоба и концов витков вследствие истирания их транспортируемым продуктом; обрыве витков вследствие большой загрузки и завалов конвейера; износе подвесных подшипников и шеек промежуточных валов из-за отсутствия смазки или загрязнения ее пылью.

При незначительном износе желоба его ремонтируют путем устранения деформаций и наложения заплат, при значительном - секции желоба заменяют новыми. Погнутые витки конвейера выправляют, а сорванные - заменяют новыми. Плоскости витков должны быть расположены перпендикулярно оси вала. После приварки витков вал проверяют на станке, так как при сварке он может деформироваться. Одновременно протачивают и шлифуют шейки валов, к которым затем подгоняют новые вкладыши. Отремонтированный конвейер прокручивают вручную. Если при прокручивании витка перья не задевают за стенки желоба, а радиальное и осевое биения вала не превышают соответственно 0,3 мм и 0,0001 длины конвейера, то приступают к испытанию на холостом ходу от электродвигателя. Опробование при установленных ограждениях привода и верхних крышках желоба проводят в течение 2 ч.

У лебедок изнашиваются детали редуктора храпового механизма, клиноременной передачи. При ремонте их восстанавливают или заменяют новыми.

При ремонте технологического оборудования перерабатывающих предприятий большой объем работ связан с устранением неисправностей механизмов привода, особенно цепных и ременных передач.

Неисправности в цепных передачах и способы их устранения представлены в табл. 4.98.

4.98. Неисправности в цепных передачах и способы их устранения

Основные детали соединения

Способы разборки соединения

Неисправности деталей соединения

Способы

ремонта

сборки, регулировки и проверки

Цепь втулочная или роликовая

Снятие цепи, звездочки с вала, звездочки с втулки, выборка звеньев путем разборки соединительного звена

Износ зубьев звездочки, роликов и осей в звеньях; поломка зубьев; обрыв цепи

Смена цепи или отдельных звеньев, наваривание зубьев с последующей обработкой

Крепление звездочки на втулке и валу, установка цепи, испытание, проверка на точность установки (биения торцевое и радиальное)

Цепь зубчатая, звездочки, цепь зубчатая, состоящая из рабочей и направляющей пластин, валика, вкладыша, шайбы специального валика, шплинта

Снятие звездочки, цепи путем разборки соединительного звена или спиливания расклепанной головки

Износ зубьев звездочек, поверхностей рабочих пластин, вкладышей, разработка окон у рабочих пластин, валиков, обрыв цепи

Наварка зубьев колеса, смена звеньев цепи и их элементов (пластина, валики)

Установка зубчатого колеса, сборка цепи, установка пластин на вкладыши и забивка валика, установка шайб и расклепка, обжатие головок валика, обкатка цепи на стенде, смазка цепи

При сборке оборудования цепь перед установкой на звездочки необходимо промыть в керосине, протереть насухо и поместить на 1 ч в консистентную смазку, нагретую до 50-70°С.

При установке цепи на звездочки ее отрезок с требуемым числом звеньев, которое определяют обычно, сравнивая со старой цепью, следует надеть на звездочку и соединить. Цепи с четным числом звеньев соединяют обычными звеньями (рис. 4.44), а с нечетным - переходными. Правильность сборки передачи контролируют по величине провисания, которая не должна превышать 0,02 мм (2% от межосевого расстояния). Положение венцов обеих звездочек контролируют стальной линейкой (рис. 4.45), прикладываемой к торцам звездочек. Возможные зазоры в точках А, Б, С, измеряемые щупом, не должны превышать 0,002 м.

Ремни и шкивы ременной передачи в основном изнашиваются, если радиальное и осевое биения шкивов выше допустимых пределов, нарушена параллельность валов, ослаблены или чрезмерно натянуты ремни, сечение клиновых ремней не соответствует профилю канавок шкивов.

На молочных заводах ременные передачи часто работают при сравнительно высоких температурах, на ремни могут попасть вода, моющие растворы, продукт, смазочное масло, в результате происходят проскальзывание, усиленный износ и даже обрыв ремней.

Для снятия ремней необходимо сблизить шкивы или ослабить натяжное устройство (ролик или шкив). Загрязненные ремни очищают, промывают в мыльной воде, протирают и просушивают. Замасленные ремни промывают в бензине и протирают насухо.

При нормальной работе клиноременной передачи ремни должны касаться канавок шкива боковыми гранями. Касание ремня только основанием не допускается, в таком случае ремень подлежит замене. Если в передаче несколько ремней, то рекомендуется заменить все ремни.

После ремонта деталей ременных передач необходимо выполнить правильный монтаж.

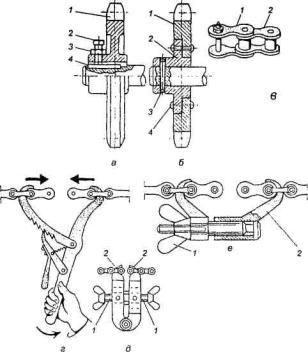

Рис. 4.44. Сборка цепных передач:
а - крепление звездочки на валу с помощью призматической шпонки; 1 - звездочка; 2 - винт стопорный; 3 - контргайка; 4 – шпонка призматическая; б - крепление звездочки на валу с помощью штифта: 1 - венец звездочки; 2 - ступица звездочки; 3 – штифт конический; 4 - заклепка: в - соединение звеньев цепи: 1- звено переходное; 2 - звено обычное; г - стягивание звеньев цепи с помощью рычажного приспособления; д, е - стягивание звеньев цепи с помощью винтовых приспособлений: 1 - винт; 2 скоба

Рис. 4.45. Проверка установки звездочек на валы:
1 - звездочка; 2 - линейка; D - зазор; t – межосевое расстояние; А, В, С, Д - точки контроля

На цилиндрические шейки шкивы устанавливают посредством клиновых (рис. 4.46а) или призматических (рис. 4.46б) шпонок. При использовании последних на валу делают буртик (1) для фиксации шкива в осевом направлении. Шкив крепят гайкой или шайбой (2) со стопорным винтом (3). Такое же крепление используют при установке шкива на коническую шейку вала (рис. 4.46в). При применении клиновых шпонок дополнительного крепления шкивов не требуется. Эти шпонки используют только в тихоходных передачах, так как они не препятствуют осевому смещению ступицы, что недопустимо в быстроходных передачах. При небольшой длине ступицы указанное смещение может привести к перекосу шкива на валу. При повышенных требованиях к точности расположения шкива применяют шлицевое соединение (рис. 4.46г), которое обеспечивает большую точность центрирования и меньший износ посадочных мест в процессе эксплуатации передачи.

Рис. 4.46. Установки шкивов ременной передачи на валу с помощью клиновой (а) и призматической (б) шпонок, на конической шейке вала (в) и посредством шлицевого соединения (г)

Для установки шкивов на валы используют различные винтовые приспособления (рис. 4.47). Разъемный хомутик надевают на вал и упирают в буртик. Тяги приспособления пропускают между спицами шкива, а на его ступицу монтируют прокладку. При вращении винта шкив постепенно напрессовывается на вал. Одновременно с вращением винта наносят легкие удары по прокладке во избежание перекоса шкива.

Рис. 4.47. Приспособление для напрессовки шкива ременной передачи на вал:
1 - хомутик; 2 - тяга; 3 - винт; 4 - прокладка

Сборка после ремонта составного шкива (рис. 4.48) заключается в правильном соединении обода со ступицей посредством резьбовых деталей или заклепок. Перед установкой на вал составной шкив нужно обязательно проверить на биение.

Рис. 4.48. Составной шкив:
1 - резьбовое соединение; 2 - заклепка

При ремонте шкивов протачиванием уменьшение диаметра должно быть таким, чтобы линейная скорость ремней изменилась не более чем на 5% от первоначальной. Для сохранения прежнего передаточного отношения рекомендуется протачивать оба шкива.

Радиальное и осевое биения отремонтированных шкивов по ободу и торцу не должны превышать допустимых пределов.

Шкивы с большой массой после ремонта подвергают балансировке.

ЛИТЕРАТУРА

1. Александров М. П. Грузоподъемные машины: Учеб. для вузов. - М.: Изд-во МГТУ им. Н. Э. Баумана. - Высш. шк., 2000. - 552 с.

2. Батищев А. Н. Голубев И. Г., Спицын И. А. и др. Монтаж, техническое обслуживание и ремонт машин и оборудования животноводческих ферм. - М.: Колос, 1997. - 207 с.

3. Батищев А. Н., Голубев И. Г., Лялякин В. П. Восстановление деталей сельскохозяйственной техники. - М.: Информагротех, 1995.

4. Батищев А. Н., Чижикова Т. В., Голубев И. Г., Спицын И. А., Юдин В. М. Монтаж, эксплуатация и ремонт технологического оборудования перерабатывающих отраслей АПК: Справ. - М.: Информагротех, 1997. - 284 с.

5. Баутин В. М., Рудик Ф. Я., Юдаев Н. В. Монтаж оборудования перерабатывающих предприятий. - М.: ФГНУ «Росинформагротех», 2002. - 184 с.

6. Гальперин Д. М. Оборудование молочных предприятий: монтаж, наладка, ремонт: Справ. - М.: Агропромиздат, 1990. - 361 с.

7. Гальперин Д. М., Миловидов Г. В. Технология монтажа, наладки и ремонта оборудования пищевых производств. - М.: Агропромиздат, 1990. - 399 с.

8. Гарнер Л. А. Обслуживание вальцовых станков. - М.: Агропромиздат, 1986. - 72 с.

9. Иванов К. А. Организация ремонта технологического оборудования мясокомбинатов. - М.: Агропромиздат, 1991. -223 с.

10. Клюев В. В., Пархоменко П. П., Абрамчук В. Е. и др. Технические средства диагностирования: Справ. - М.: Машиностроение, 1989.- 671 с.

11. Надежность и ремонт машин / Под ред. В. В. Курчаткина: Учеб. - М.: Колос, 2000. - 777 с.

12. Охрана труда / Ф. М. Канарев, В. В. Бугаевский, М. А. Пережогин и др. - М.: Агропромиздат, 1988.

13.  Руководство по ремонту (Сер. Техника перерабатывающих отраслей). Кн. 1 - 8. - М: ГОСНИТИ, 1989.

14. Рудик Ф. Я. Совершенствование технологических процессов изготовления и восстановления режущего инструмента оборудования перерабатывающих отраслей. - М.: ФГНУ «Росинформагротех», 2002. - 10 с.

15. Справочник слесаря-монтажника технологического оборудования / П. П. Алексеенко, Л. А. Григорьев, И. Л. Рубин и др. // М.: Машиностроение, 1990. - 704 с.

16. Суппунчук В. К. и др. Справочник по ремонту оборудования пищевых производств. - М.: Изд-во «Техника», 1984. - 223 с.

17.  Схиртладзе А. Г. Ремонт деталей ременных передач промышленного оборудования // Ремонт, восстановление, модернизация. - № 11. - 2002. - С. 9-18.

18. Фомин А. Д. Руководство по охране труда. - М.: Агрохим-Пресса, 2003. - 224 с.
