РУКОВОДСТВО
ПО ПРОЕКТИРОВАНИЮ
СЕТИ ЭЛЕКТРОСВЯЗИ
В СЕЛЬСКОЙ МЕСТНОСТИ

ИЗДАТЕЛЬСТВО «СВЯЗЬ»

МОСКВА 1976 г.

ПРЕДИСЛОВИЕ

Поставленные XXIV съездом КПСС задачи по подъему всей экономики нашей страны и повышению благосостояния советского народа во многом зависят от успешного развития сельского хозяйства.

Повышение эффективности сельскохозяйственного производства может быть достигнуто не только за счет повышения культуры земледелия, уровня механизации и химизации, но и создания системы управления, оснащенной современными техническими средствами, с помощью которых можно было бы обеспечить передачу и получение необходимой производственной информации. Это связано с оснащением сельского хозяйства современными средствами электрической связи. Вот почему необходимо уделять значительное внимание вопросам проектирования и строительства сельских сетей электросвязи.

Настоящее руководство по проектированию сетей электросвязи в сельской местности составлено взамен «Указаний по проектированию сельских телефонных сетей» (Издательство «Связь», 1964 г.) в полном соответствии с:

- «Основными положениями системы сельской телефонной связи», утвержденными Междуведомственным координационным советом (МВКС) при министре связи СССР 26 февраля 1974 г.;

- «Принципами организации электросвязи в сельской местности», утвержденными МВКС 8 июня 1971 г.;

- «Основными положениями системы ведомственной телефонной связи», утвержденными МВКС 3 апреля 1973 г.;

- «Основными положениями общегосударственной системы передачи данных» (ОГСПД).

Оно имеет целью установить общую методику разработки проектных решений по развитию и строительству сельских телефонных сетей (СТС), сетей внутрипроизводственной связи (ВПС) совхозов и колхозов (диспетчерской проводной и радиотелефонной связи, документальной и технологической связи) и создать единые рекомендации по построению комплекса сооружений электросвязи на различных этапах их развития.

Руководство предусматривает перспективное по СТС и текущее проектирование сооружений СТС и ВПС, охватывает проектирование линейных и станционных сооружений и электроустановок (электропитание и электроснабжение). Наименования населенных пунктов и расстояния между ними, указанные на рисунках, схемах и в таблицах, являются гипотетическими. Вопросы проектирования гражданских сооружений в Руководстве не рассматриваются.

Руководство разработано институтами «Гипросвязь-2», ЛОНИИС, ГСПИ и рассмотрено Главсвязьпроектом, Техническим управлением (ТУ), Главным управлением городской и сельской телефонной связи (ГУТС), Главным телеграфным управлением (ГТУ) и Главным радиоуправлением (ГРУ) Министерства связи СССР. Корректировка Руководства по замечаниям ТУ, ГТУ и ГРУ осуществлена Главсвязьпроектом с привлечением специалистов институтов «Гипросвязь-2» и «Гипросвязь».

Состав, содержание и оформление проектной документации в Руководстве приводятся без подробностей, так как такие вопросы освещаются в утвержденных Министерством связи СССР эталонах, типовых решениях и других нормативно-справочных материалах.

Руководство рассчитано на инженерно-технических работников проектных, строительных, эксплуатационных и др. организаций.

Оно подготовлено авторским коллективом сотрудников институтов «Гипросвязь-2» в составе Атливаника Л. Я., Войку К. И., Волынской Л. Г., Михайлова Н. Н., Соминского М. Л., ЛОНИИС в составе Павловского И. Е., Сасонко С. Б., Смирнова Н. Н., ГСПИ в составе Метелкина В. И., Рубина Г. З., Колкановой С. С., Балиной В. Р. и Студницыной М. В. (Главсвязьпроект). Общее редактирование Руководства осуществлено Атливаником Л. Я.

Главное Управление

по проектированию объектов связи

Министерства связи СССР

1. ПРИНЦИПЫ ОРГАНИЗАЦИИ И ОСНОВНЫЕ ПОЛОЖЕНИЯ ПОСТРОЕНИЯ И ПРОЕКТИРОВАНИЯ СЕТИ ЭЛЕКТРОСВЯЗИ

1.1. СЕТЬ ЭЛЕКТРОСВЯЗИ И ЕЕ НАЗНАЧЕНИЕ

Под электросвязью в сельской местности понимается вся система связи сельского административного района, включающая связь общего пользования, внутрипроизводственную связь колхозов, совхозов и других сельскохозяйственных предприятий, а также учрежденческо-производственную связь ведомств, промышленных и строительных организаций.

Для организации электросвязи в сельской местности на территории сельского административного района создается сеть линий и каналов связи, входящая в первичную сеть ЕАСС. На первичной сети в сельской местности используются воздушные, кабельные и радиорелейные линии, а также линии радиосвязи. На основе первичной сети в сельской местности организуются сети электросвязи следующих видов:

1. Сети общего пользования (ОП):

- телефонной связи общего пользования ТФ-ОП (СТС);

- телеграфной (факсимильной) связи;

- передачи вещания (звукового);

2. Внутрипроизводственные сети (ВПС):

- внутрипроизводственной телефонной связи колхозов, совхозов и других сельскохозяйственных предприятий (ВПТС);

- диспетчерской проводной телефонной связи (ДТС);

- диспетчерской радиотелефонной связи (ДРС);

- телеграфной (документальной) связи - факсимильной (ВПФС) и абонентского телеграфа (AT);

- передачи данных с низкой и средней скоростью (СПД);

- передачи информации технологического характера - телеконтроль, телесигнализация и телеизмерение (ПТИ);

- директорской связи (ДС);

- громкоговорящей поисковой связи.

Примечание. Абоненты ДТС, ВПТС, СПД, ДС и ПТИ не должны иметь выхода на сеть ТФ-ОП.

3. Ведомственной телефонной связи.

Для организации ведомственной телефонной связи могут создаваться сети: учрежденческой телефонной связи, производственной телефонной связи и учрежденческо-производственной телефонной связи.

Сеть телефонной связи общего пользования (СТС) предназначается для установления соединений между любыми абонентами этой сети в пределах сельского административного района с абонентской системой оплаты, а также для выхода абонентов на сети зоновой, междугородной и международной телефонной связи.

Сеть телеграфной и факсимильной связи общего пользования предназначена для обмена документальной информацией между сельскими отделениями связи и районным узлом связи.

Сеть передачи вещания (звукового) предназначается для передачи центральных, республиканских, краевых, областных и районных программ вещания, а также сигналов дистанционного управления станциями радиотрансляционных узлов. Передача центральных, республиканских, краевых и областных программ должна проводиться по каналам не ниже II класса качества (28). Для передачи районных программ вещания и в необходимых случаях программ совхозного и колхозного вещания допускается использование стандартных каналов ТЧ. Эти каналы используются также для контроля и резервного управления станциями радиотрансляционных узлов.

Сеть внутрипроизводственной телефонной связи колхозов, совхозов и других сельскохозяйственных предприятий предназначается для установления соединений между производственными объектами в пределах одного хозяйства. Оборудование сети должно обеспечивать: установление соединений между абонентами внутри хозяйства (предприятия), выход абонентов этой сети на сеть общего пользования и ограничение выхода на сеть общего пользования для части абонентов.

Сеть диспетчерской телефонной связи предназначается для организации оперативно-командной связи в пределах сельскохозяйственного предприятия. Сеть диспетчерской телефонной связи может быть проводной и радиотелефонной. Оборудование этой сети должно обеспечить возможность:

- оперативного вызова диспетчером абонентов сети;

- индивидуальной, групповой (только для проводной сети) и циркулярной связи диспетчера с абонентами;

- громкоговорящей связи.

Сеть факсимильной внутрипроизводственной связи предназначается для организации передачи документальной информации внутри хозяйства. Для передачи документальной информации из сельскохозяйственного предприятия и вышестоящую организацию используется сеть абонентского телеграфа.

Сеть передачи данных предназначается для передачи информации сельскохозяйственными предприятиями соответствующим вычислительным центрам.

Сеть передачи информации технологического характера предназначается для дистанционного контроля производственных процессов внутри хозяйства путем телеконтроля, телеизмерения и телесигнализации. Оборудование этой сети должно обеспечивать возможность передачи дискретных и аналоговых сигналов по некоммутируемым цепям и каналам связи.

Сеть директорской связи предназначена для организации непосредственной телефонной связи между руководителем сельскохозяйственным предприятием и его прямыми подчиненными. Оборудование этой сети должно обеспечивать возможность проведения совещания и громкоговорящей связи с прямыми абонентами. Сеть громкоговорящей поисковой связи организуется совместно с сетью диспетчерской проводной телефонной связи. В необходимых случаях предусматривается автономная сеть поисковой связи с использованием самостоятельных линий.

Сетями учрежденческой телефонной связи называются ведомственные телефонные сети, непосредственно не используемые в производственно-технологическом процессе.

Сетями производственной телефонной связи называются ведомственные телефонные сети, предназначенные для непосредственной организации и руководства производственно-технологическим процессом.

Сетями учрежденческо-производственной телефонной связи называются объединенные ведомственные телефонные сети, предназначенные для организации как учрежденческой, так и производственной телефонной связи. Оборудование этих сетей должно обеспечивать организацию местных и внешних телефонных связей абонентов учрежденческих, производственных и учрежденческо-производственных телефонных сетей, а также узлы, обеспечивающие организацию транзитных соединений по каналам и соединительным линиям на ведомственных телефонных сетях.

Для организации сети ведомственной телефонной связи может также использоваться оборудование общегосударственной телефонной сети путем установки в учреждениях и на предприятиях части оборудования ЛТС общегосударственной сети, предназначенного для обслуживания соответствующей группы абонентов учрежденческой телефонной связью.

1.2. ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ ЭЛЕКТРОСВЯЗИ

СЕТЬ СТС

На СТС применяется радиальное и радиально-узловое построение сети. При радиальном построении сельские оконечные телефонные станции непосредственно связываются с телефонной станцией районного центра (одноступенчатая схема построения).

При радиально-узловом построении сельские оконечные телефонные станции связываются с узловыми станциями, которые, в свою очередь, соединяются с центральной телефонной станцией в районном центре (двухступенчатая схема построения). По месту расположения на сети и выполняемым функциям телефонные станции СТС делятся на следующие виды станций:

а) центральная станция (ЦС), расположенная в районном центре, выполняющая одновременно функции городской (местной) телефонной станции и транзитного узла. В ЦС включаются СЛ узловых станций (УС) (при двухступенчатом схеме построения) и СЛ оконечных станций (ОС) (при одноступенчатой схеме построения);

б) УС, расположенные в любом из населенных пунктов сельского района. В УС включаются СЛ ОС (при двухступенчатой схеме построения), и через нее осуществляется связь ОС между собой, а также с ЦС;

в) ОС, расположенные в любом из населенных пунктов сельского района. СЛ ОС (в зависимости от схемы построения) включаются в ЦС или УС.

Принципы построения СТС показаны на рис. 1.1.

Рис. 1.1. Принципы построения СТС

В зависимости от схемы построения на СТС образуется различное число ступеней связи между телефонными станциями. При одноступенчатой схеме построения, когда ОС непосредственно включаются в ЦС, связь между указанными станциями осуществляется через одну ступень (ОС - ЦС). При двухступенчатой схеме построения, когда ОС связывается с УС, а через них - с ЦС, связь ОС с ЦС осуществляется через две ступени (ОС - УС и УС - ЦС).

Одноступенчатая схема построения СТС обеспечивает минимальное затухание, упрощает станционное оборудование и ускоряет процесс соединений. Поэтому применение при проектировании одноступенчатого построения на СТС является наиболее предпочтительным и перспективным.

Двухступенчатое построение СТС может применяться при проектировании в случае технико-экономической целесообразности узлообразования.

Сельские АТС устанавливаются в центрах телефонной нагрузки с тем, чтобы обеспечить минимум расходов на строительство линейных сооружений. Междугородные соединения с абонентами СТС осуществляются через ЦС районного центра независимо от способа их установления (ручной, полуавтоматический или автоматический). При автоматизации междугородной и зоновой связи используются заказно-соединительные линии (ЗСЛ) и соединительные линии (СЛМ), по которым ЦС райцентра связывается с АМТС зоны.

При необходимости (значительное тяготение) на СТС могут проектироваться поперечные связи на уровне УС и ОС координатной и вновь разрабатываемых систем. В состав линейных сооружений сети СТС входят абонентские и межстанционные линии, которые должны быть преимущественно кабельные, а также радиорелейные и воздушные. Когда применение кабельных и воздушных линий невозможно или экономически нецелесообразно, используются радиорелейные линии.

С целью экономического построения и использования абонентских линий и межстанционных СЛ СТС, при проектировании следует применять на абонентских линиях, наряду с индивидуальным, спаренное включение телефонных аппаратов, групповые установки (ГУ), а на соединительных линиях - усилители мостового типа и аппаратуру уплотнения. При этом спаренное включение телефонных аппаратов в основном рекомендуется только для абонентов квартирного сектора. Спаренное включение телефонных аппаратов народнохозяйственного сектора допускается только в отдельных случаях.

СЕТЬ ТЕЛЕГРАФНОЙ (ФАКСИМИЛЬНОЙ) СВЯЗИ

В соответствии с ЕАСС телеграфная связь организуется на основе принципов прямых соединений с использованием автоматических коммутационных станций. Для организации факсимильной связи используется коммутируемая телефонная сеть. Решение об использовании телефонной сети для факсимильной связи принимается по согласованию с соответствующими организациями Министерства связи СССР. На абонентских пунктах устанавливается оконечное оборудование - телеграфные и факсимильные аппараты.

Установление соединения между факсимильными аппаратами для передачи документальной информации осуществляется так же, как при обычной телефонной связи с последующим переключением линии, после ответа вызываемого абонента, с телефонных аппаратов на факсимильные аппараты.

СЕТЬ ПЕРЕДАЧИ ПРОГРАММ ЗВУКОВОГО ВЕЩАНИЯ

Сеть передачи программ звукового вещания в пределах сельского административного района строится по радиальному и радиально-узловому принципу. Различаются два способа подачи программ вещания и сигналов управления:

- с использованием радиоканалов УКВ ЧМ радиовещательных передатчиков (в настоящих указаниях не рассматривается);

- с использованием проводных каналов вещания, образованных по цепям СТС.

Проводные каналы вещания организуются с помощью аппаратуры сельского проводного вещания (АВСП), а передача сигналов контроля и резервного управления станциями сельских радиотрансляционных узлов обеспечивается аппаратурой общестанционной автоматики (ОСА) и аппаратурой контроля и резервного управления (АКРУ) по цепям СТС. Схема построения сети передачи программ вещания в сельском районе с помощью АВСП аналогична приведенной на рис. 1.1. В районном центре устанавливается центральная станция проводного вещания (ЦС - ПВ).

В местах размещения узловых, а в отдельных случаях и оконечных станций СТС, откуда необходимо передавать программу вещания к нескольким пунктам, устанавливаются приеморазветвительные (ПРС - ПВ) или промежуточные (ПС - ПВ) станции проводного вещания, которые обеспечивают прием программ от ЦС - ПВ и передачу ее к нижестоящим оконечным пунктам, где устанавливаются оконечные станции проводного вещания (ОС - ПВ). Эти пункты, как правило, совмещаются с ОС СТС.

Организация передачи программ проводного вещания с помощью АВСП базируется на использовании линейных и станционных сооружений межстанционной сети СТС.

СЕТЬ ВПТС

Сеть внутрипроизводственной телефонной связи колхозов и совхозов базируется на сети телефонной связи общего пользования. Отсюда все принципы построения СТС сохраняются и для ВПТС. Следует, однако, отметить, что абоненты СТС включаются в телефонную сеть без ограничения, а абоненты ВПТС могут включаться как с ограничением, так и без ограничения права выхода на сеть телефонной связи общего пользования. При этом, если данное хозяйство обслуживается только одной АТС, устанавливаемой на центральной усадьбе колхоза или совхоза, то часть абонентов ВПТС может быть включена с ограничением. Если же хозяйство обслуживается несколькими ОС, включенными в УС, расположенную на центральной усадьбе, то ограничение права выхода абонентам ВПТС не допускается, так как такие абоненты при этом лишаются возможности внутрипроизводственной телефонной связи. Исключением являются абоненты, включенные в совмещенные линии.

Для сетей ВПТС и СТС используется общая АТС и общие линейные сооружения.

В зависимости от местных условий, размеров территории хозяйства, числа входящих в него населенных пунктов, количества жителей в них и телефонной плотности, определяющих построение телефонной сети общего пользования, предусматриваются следующие возможности организации ВПТС колхозов и совхозов:

- обслуживание телефонной связью колхоза или совхоза одной сельской АТС, устанавливаемой на центральной усадьбе и охватывающей один станционный район;

- обслуживание колхоза или совхоза телефонной связью несколькими сельскими АТС, образующими один узловой район с узловой станцией, размещаемой на центральной усадьбе, и ОС, устанавливаемыми в отделениях и бригадах этого хозяйства;

- обслуживание телефонной связью нескольких колхозов и совхозов одной сельской АТС, когда нецелесообразно устанавливать АТС в каждом хозяйстве;

- включение в узловую станцию одного хозяйства ОС разных колхозов и совхозов.

В первую очередь при организации телефонной связи сельскохозяйственного предприятия проектируется установка оконечной АТС на центральной усадьбе.

СЕТЬ ДИСПЕТЧЕРСКОЙ ТЕЛЕФОННОЙ СВЯЗИ

Сети диспетчерской телефонной связи строятся на базе средств проводной и радиосвязи. Сеть диспетчерской проводной телефонной связи организуется как из прямых цепей, используемых только для диспетчерской связи, так и из цепей, совмещенных с ВПТС. Прямые цепи диспетчерской связи включаются непосредственно в коммутатор диспетчерской связи (КДС), устанавливаемый на центральной усадьбе хозяйства, а совмещенные цепи включаются параллельно абонентской линии АТС центральной усадьбы. Прямые цепи диспетчерской связи предусматриваются в общих с СТС (ВПТС) линейных сооружениях. В совмещенные цепи диспетчерской связи могут включаться только абоненты с индивидуальными (не спаренными) телефонными аппаратами, не имеющие права выхода на сеть общего пользования.

Для организации диспетчерской проводной телефонной связи с производственными объектами отделений (бригад), где установлена ГУ (ОС), необходимо предусматривать самостоятельную цепь, используемую как для диспетчерской, так и для внутрипроизводственной телефонной связи. Если нет возможности предоставить самостоятельные цепи для включения в диспетчерский коммутатор абонентских пунктов производственных объектов (отделений, бригад), в которых установлены ГУ (ОС), телефонная связь между этими объектами и диспетчером обеспечивается по сети ВПТС (СТС) через сельскую АТС.

Телефонная связь абонентов сети ВПТС, имеющих право выхода на телефонную сеть общего пользования с диспетчером, обеспечивается только через сельскую АТС хозяйства.

Диспетчерская проводная телефонная сеть организуется на сельскохозяйственных предприятиях, обслуживаемых одной или несколькими сельскими АТС. В этих же хозяйствах организуется также диспетчерская радиотелефонная связь. В хозяйствах, телефонная связь которых обеспечивается сельской АТС, расположенной в другом хозяйстве, когда не могут быть использованы проводные средства связи, диспетчерская связь строится путем использования только средств радиотелефонной связи.

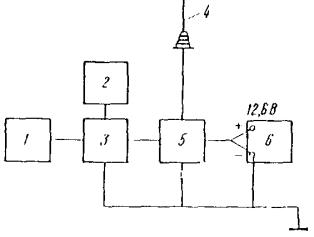

Диспетчерская радиотелефонная сеть в колхозах и совхозах организуется между диспетчером, находящимся на центральной усадьбе, и бригадами или отделениями, а также с подвижными, труднодоступными и удаленными производственными объектами по радиальному и радиально-кустовому принципу. Сети диспетчерской радиотелефонной связи являются автономными и взаимодействуют с сетью диспетчерской проводной телефонной связи, для чего центральная радиостанция (ЦРС) включается в КДС.

Все радиостанции диспетчерской радиотелефонной связи должны работать в одном канале. При этом в хозяйствах со сложной структурой управления, когда радиостанции устанавливаются в конторах отделений хозяйств, абоненты могут вызывать как диспетчера центральной радиостанции, так и диспетчера-информатора своего отделения (бригады) или любого абонента сети (при симплексной связи). В сети диспетчерской радиотелефонной связи включаются как передвижные радиостанции, устанавливаемые на автомашинах (АРС), так и носимые (портативные) радиостанции. Выход абонентов этой сети на телефонную сеть общего пользования не предусматривается.

СЕТЬ АБОНЕНТСКОГО ТЕЛЕГРАФА

Сеть абонентского телеграфа, соединяющая оконечные телеграфные аппараты (абонентские пункты) с автоматическими коммутационными станциями или подстанциями абонентской телеграфной связи, расположенными в райцентре, базируется на использовании в пределах сельского населенного пункта отдельных цепей в абонентских сетях СТС (или УПТС), а между населенными пунктами отдельных физических цепей или каналов тонального телеграфирования сети межстанционной связи. При этом в первую очередь обеспечивается необходимым количеством соединительных линий сеть ТФ - ОП.

СЕТЬ ПЕРЕДАЧИ ДАННЫХ

Сеть передачи данных в пределах района должна организовываться в соответствии с «Основными положениями общегосударственной системы передачи данных».

При использовании для передачи данных коммутируемой телефонной сети, а также при выборе типа применяемой аппаратуры должно быть получено разрешение соответствующих организаций Министерства связи СССР.

СЕТЬ ПЕРЕДАЧИ ИНФОРМАЦИИ ТЕХНОЛОГИЧЕСКОГО ХАРАКТЕРА

Сеть передачи информации технологического характера частично совмещается с сетью внутрипроизводственной телефонной связи в пределах хозяйства на участках абонентских и межстанционных сетей, путем использования самостоятельных пар в общих кабелях, физических цепей воздушных линий и каналов ТЧ аппаратуры уплотнения.

Сеть передачи информации технологического характера состоит из датчиков контроля (ДК), контролируемых полукомплектов (КП), диспетчерских полукомплектов (ДМ) и цепей, связывающих их. Сигналы, поступающие от датчиков, расположенных на производственных объектах отделений (бригад), принимаются КП по отдельным цепям, соединяющим ряд ДК с одним КП, и передаются на ДП, соединяемый с КП одной физической цепью или каналом ТЧ аппаратуры уплотнения. ДК подключаются к пульту устройства телемеханики (ПУТ), устанавливаемому в диспетчерском пункте центральной усадьбы хозяйства. На ПУТ фиксируются сигналы, поступающие от ДК. Цепи от ДК, которые расположены на производственных объектах в пределах центральной усадьбы, включаются непосредственно в ПУТ. Таким образом, для соединения ДК с КП или ПУТ используются отдельные физические цепи абонентских сетей, а для связи КП с ДП - физические цепи или каналы ТЧ аппаратуры уплотнения межстанционных сетей.

По физическим цепям, используемым для передачи информации технологического характера и размещаемым в общем кабеле с другими цепями СТС и ВПТС или из одном профиле воздушных линий связи, могут передаваться сигналы:

- постоянного тока напряжением не более 60 В, длительностью импульсов, не менее 40 мс;

- переменного тока в полосе частот 0,3-3,4 кГц с напряжением не более 1,2 В.

Для передачи сигналов телеконтроля, телесигнализации и телеизмерений по каналам ТЧ аппаратуры уплотнения допустимая средняя мощность сигнала за час не должна превышать 32 мкВт в точке нулевого относительного уровня канала ТЧ.

Передача сигналов постоянного тока по каналам ТЧ аппаратуры уплотнения не предусматривается.

СЕТЬ ДИРЕКТОРСКОЙ СВЯЗИ

Сеть директорской связи организуется путем использования пар в общих кабелях сетей СТС и ВПТС и состоит из абонентских линий, включаемых в коммутатор директорской связи (КД). Как правило, КД соединяется с местной АТС хозяйства. Выход абонентов этой сети на телефонную сеть общего пользования не предусматривается.

СЕТЬ ВЕДОМСТВЕННОЙ ТЕЛЕФОННОЙ СВЯЗИ

Сети ведомственной телефонной связи должны строиться в соответствии с «Основными положениями системы ведомственной телефонной связи». Эти сети могут иметь выход к телефонной сети СТС только на уровнях центральной или узловой станции.

Ведомственные телефонные сети, имеющие выход на общегосударственную сеть, должны удовлетворять единым техническим нормам и требованиям, предъявляемым к техническим средствам и каналам ЕАСС, сопрягаться с первичной и вторичными сетями ЕАСС и строиться в соответствии с принципами «Системы общегосударственной автоматически коммутируемой телефонной сети».

В УПАТС могут включаться:

- индивидуальные абонентские линии;

- абонентские линии со спаренными телефонными аппаратами без взаимной связи;

- линии удаленных абонентов;

- абонентские линии коллективного пользования, не имеющие права выхода на общегосударственную сеть, с избирательным вызовом;

- соединительные линии с АТС общегосударственной сети;

- соединительные линии и каналы к другим УПАТС и ведомственным АМТС и МТС ручного обслуживания.

Примечание. На ведомственных телефонных сетях в качестве абонентских линий могут использоваться стандартные каналы ТЧ, образованные с помощью аппаратуры уплотнения. Выход с этих каналов на общегосударственную сеть разрешается при условии выполнения требований ЕАСС о максимально допустимом качестве НЧ переприемов.

Учрежденческие телефонные сети могут постепенно объединяться с общегосударственной телефонной сетью. Объединение местных телефонных сетей должно осуществляться на основе их полной автоматизации с учетом приведения объединяемых учрежденческих сетей в соответствии с требованиями и нормами ЕАСС. Объединение производственных и учрежденческо-производственных телефонных сетей с общегосударственной сетью допускается в случаях, когда это разрешает характер производственного процесса.

1.3. ТИПЫ СЕЛЬСКИХ АТС, ИХ КРАТКАЯ ХАРАКТЕРИСТИКА И РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

Основной системой коммутационного оборудования на СТС, до создания новых квазиэлектронных и электронных АТС, является координатная система. На СТС рекомендуется использовать следующие типы сельских АТС координатной системы: АТС К-100/2000, АТС К-50/200, АТС К-50/200М и АТСК. Ниже приводится их краткая характеристика.

АТС K-100/2000. Станция предназначается для использования в качестве центральной, узловой и оконечной АТС. Емкость станции кратна 100 номерам, а применение ее на сети эффективно при емкости более 200 номеров. В станциях различной емкости и разного назначения применяются единые блоки абонентского, группового и регистрового искания. Станция рассчитана на включение физических цепей и каналов аппаратуры уплотнения, причем при коммутации последних обеспечивается четырехпроводный транзит. Для организации связи между станциями по физическим цепям принят индуктивный способ передачи сигналов управления и взаимодействия, использующий временной импульсный код. Индуктивные комплекты РСЛ могут также использоваться для организации связи по каналам сельской аппаратуры уплотнения с выделенным сигнальным каналом. В АТС К-100/2000 имеются соответствующие комплекты РСЛ для организации связи сельских АТС с городскими телефонными станциями декадно-шаговой и координатной систем. На станции предусмотрена возможность организовать поперечные связи.

В усовершенствованной АТС К-100/2000 предусмотрены новые линейные комплекты, позволяющие расширить возможности этой станции по межстанционной связи, а также аппаратура АОН и промышленное оборудование для организации исходящей междугородной связи по зоновому принципу с АМТС-2 или с АМТС-3.

АТС К-50/200. Станция предназначена для использования в качестве узловой и оконечной станций при конечной абонентской емкости, не превышающей 200 номеров. Расширение станции производится блоками по 50 номеров. При использовании станции в качестве узловой на ней дополнительно к абонентскому устанавливается транзитное оборудование. Для связи по физическим цепям принят индуктивный способ передачи сигналов управления и взаимодействия. Индуктивные комплекты применяются также при связи по каналам сельской аппаратуры уплотнения с выделенным сигнальным каналом. Станция обеспечивает организацию четырехпроводного транзита при использовании узловой АТС комплектов РСЛТЧ вместо РСЛТ.

АТС К-50/200М. Эта станция является модернизированным вариантом АТС К-50/200, она удовлетворяет всем требованиям автоматизации междугородной телефонном связи, и позволяет осуществить не только открытую, но и закрытую нумерацию, а также организацию поперечной связи на уровне ОС и УС. В составе АТС предусмотрены подключающие комплекты, обеспечивающие согласование оборудования станции с аппаратурой ИКМ, имеющей электронные СУ.

Предельно допустимое количество СЛ для ОС типов АТС К-50/200 и К-50/200М приведено далее в табл. 3.1.

Предельно допустимое количество СЛ для УС типа АТС К-50/200 равно 49 и типа АТС K-50/200M - 54.

АТСК. Оборудование АТСК разработано для городских телефонных сетей и на СТС может использоваться в качестве ЦС. Для этой цели предусмотрены пятизначные регистры сельской связи (ВРС-5) и двусторонние индуктивные комплекты РСЛ, включаемые в АТСК через подключающие комплекты входящей связи (ПКВ). Для применения на ЦС разработаны специальные блоки группового искания, допускающие включение малых пучков линий. До выпуска промышленностью этих блоков на ЦС могут применяться типовые блоки ГИ, используемые на ГАТС. Блоки ГИ и индуктивные комплекты РСЛ допускают возможность организации четырехпроводных транзитных соединений.

В качестве ЦС при емкости станции до 2000 номеров должны применяться станции типа АТС К-100/2000, а при большей емкости - станции типа АТСК. Допускается расширение действующих станций типа АТС К-100/2000 до 4000 номеров из однотипного оборудования, а также строительство новых станций из оборудования АТС К-100/2000 емкостью более 2000 номеров, если их конечная емкость не превышает 4000 номеров.

В качестве УС и ОС при емкости, превышающей 200 номеров, рекомендуется применение станций АТС К-100/2000, а при емкости УС и ОС до 200 номеров - станций типа АТС К-50/200.

Существующие на сельских телефонных сетях УС и ОС других систем должны использоваться до их износа или пока они по емкости могут удовлетворять потребности населенного пункта в телефонной связи. Эти станции должны также заменяться, если они по своим техническим возможностям не удовлетворяют требованиям автоматической междугородной (зоновой) связи. Существующие ЦС декадно-шаговой системы АТС-100/500, 100/500М, АТС-47, АТС-54, АТС-54А, находящиеся в хорошем техническом состоянии, целесообразно сохранить. При переходе на автоматическую связь по зоновому принципу эти АТС следует включать на правах ОС в координатный узел, организуемый в райцентре для выполнения транзитных функций. Расширение емкости ЦС типов АТС-100/500 и АТС-100/500М осуществляется оборудованием координатной системы, а остальные декадно-шаговые АТС - оборудованием АТС-54А. При расширении координатным оборудованием оно используется также для организации транзитного узла.

ОБЩИЕ ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ ВЕДОМСТВЕННЫХ СЕТЕЙ

Для организации ведомственных сетей может применяться следующее коммутационное оборудование:

- оборудование координатных учрежденческих АТС типа АТС К-100/2000 емкостью от 100 до 2000 номеров с возможностью расширения емкости;

- оборудование координатных учрежденческо-производственных АТС типа УПАТС 100/400 емкостью от 100 до 400 номеров.

1.4. ОРГАНИЗАЦИЯ СВЯЗИ СЕЛЬСКИХ АТС С ГОРОДСКИМИ

В случаях, когда районным центром является город с районированной телефонной сетью, связь между сельскими и городскими АТС райцентра организуется по принципам местной связи. Эта связь обеспечивается:

- через одну из городских АТС координатной системы путем ее соответствующего дооборудования; городская АТС выполняет в этом случае функции сельского транзитного узла входящего и исходящего сообщения;

- путем организации специального узла сельско-пригородного входящего и исходящего сообщения (УСП), выполняющего для сельских АТС функции ЦС без номерной емкости.

Выбор одного из этих вариантов зависит от конкретных условий и обосновывается технико-экономическими расчетами.

Принцип организации связи сельских АТС с городскими через УСП приведен на рис. 1.2. На ГТС без узлообразования (связь между РАТС по принципу «каждая с каждой», пятизначная нумерация) для организации УСП используются типовые блоки ГИ и регистровое оборудование сельской координатной АТС К-100/2000. На ГТС с узлообразованием или с возможностью перехода на узлообразование в результате интенсивного развития ГТС УСП организуется из оборудования АТСК с применением блоков ГИ, рекомендуемых для ЦС, в отличие от ЦС индуктивные комплекты РСЛ включаются на УСП через входящие комплекты ПКП, которые обеспечивают подключение СЛ к регистру АРБ.

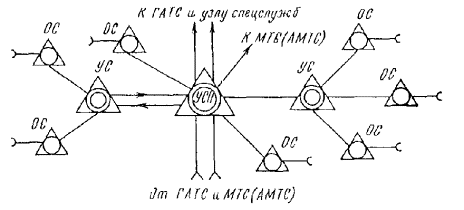

Рис. 1.2. Принципы организации связи через УСП

Для облегчения выполнения норм затухания разговорного тракта УСП рекомендуется размещать в одном здании с МТС или с АМТС, если последняя находится в том же городе.

1.5. НУМЕРАЦИЯ НА СЕЛЬСКИХ ТЕЛЕФОННЫХ СЕТЯХ

При выборе нумерации абонентов сельских телефонных сетей следует учитывать технические возможности действующих и проектируемых сельских телефонных станций.

С учетом технических возможностей сельских АТС и конкретных условий; на СТС могут применяться следующие типы нумерации:

а) закрытая пятизначная нумерация, при которой внутристанционные и межстанционные соединения осуществляются с любой станции, независимо от ее местоположения на сети, набором пятизначного номера требуемого абонента; вызов спецслужб райцентра производится набором сокращенных номеров 00-09, а выход на АМТС или зоновый телефонный узел (ЗУ) по заказно-соединительным линиям набором индекса выхода цифры «8»;

б) открытая нумерация, при которой внутристанционный номер может в зависимости от емкости и типа АТС содержать два - пять знаков, а межстанционная связь осуществляется набором пятизначных номеров с индексом выхода или без него.

Возможные варианты набора номеров межстанционной связи при открытой нумерации с индексом выхода, когда ЦС находится в сельском райцентре или в городе с нерайонированной сетью, приведены в табл. 1.1.

Таблица 1.1

В случае, когда райцентром является город с районированной сетью и на ГТС организуется транзитный узел для СТС, возможны следующие варианты нумерации:

ГТС без узлообразования. При включении СТС в районированную ГТС без узлообразования (пятизначная нумерация на ГТС) различаются два случая:

а) номинальная суммарная емкость ГТС и СТС (с учетом перспективы) 80 тысяч номеров. На такой сети организуется УСП, а в отдельных случаях функции транзитного узла выполняет РАТС типа АТС К-100/2000 или АТСК. На общей сети сохраняется пятизначная нумерация. Нумерация абонентов сети (ГТС и СТС) приведена в табл. 1.2;

б) номинальная суммарная емкость ГТС и СТС превышает (с учетом перспективы) 80 тысяч номеров, а емкость ГТС при этом не превышает 70 тысяч номеров. На общей сети применяется смешанная пяти-шестизначная нумерация, пятизначная для абонентов ГТС и шестизначная для абонентов СТС. Из городской нумерации выделяется один первый знак для связи с СТС, на городских координатных АТС применяются пяти-, шестизначные регистры. В качестве транзитного узла используется УСП, а в отдельных случаях РАТС типа АТСК.

Нумерация абонентов сети (ГТС и СТС) при смешанной нумерации приведена в табл. 1.3.

ГТС с узлообразованием. При включении СТС в ГТС с узлообразованием (шести или семизначная нумерация) для общей сети сохраняется нумерация, принятая на ГТС, а для сельской сети из этой нумерации выделяется стотысячная номерная группа.

Нумерация абонентов общей сельской и городской телефонной сети с шестизначной нумерацией приведена в табл. 1.4. Для сети с семизначной нумерацией сохраняется тот же принцип, только вместо шестизначного набирается семизначный номер.

В качестве первых знаков пятизначной нумерации можно использовать любые цифры, кроме 8 и 0, что позволяет довести номерную емкость СТС района при открытой и закрытой нумерациях до 80000 номеров.

Таблица 1.2

Таблица 1.3

Примечание. После набора индекса выхода «0» абоненты УС и ОС должны получить зуммер готовности из приборов УСП или опорной АТСК.

Таблица 1.4

Примечание. После набора индекса выхода «0» абоненты УС и ОС должны получить зуммер готовности из приборов УСП.

В качестве первых знаков сокращенных номеров внутристанционной связи не могут быть использованы:

- для абонентов станций АТС К-100/2000 и АТС К-50/200М с пятизначными абонентскими регистрами цифры 8 и 0 и первые цифры пятизначных номеров, присвоенных абонентам СТС. Вследствие этого, в зависимости от емкости АТС К-100/2000 и числа первых цифр пятизначных номеров абонентов сети района на отдельных УС и ОС этого типа, необходимо будет организовывать внутристанционную связь набором не сокращенных, а полных пятизначных номеров. Введение сокращенной четырехзначной нумерации на станциях К-100/2000 возможно, но нецелесообразно;

- для абонентов УС и ОС прочих типов цифры, используемые в качестве индексов выхода.

Открытую нумерацию с индексом выхода, как наиболее экономичную по первоначальным затратам на станционные сооружения, следует предусматривать на ближайший этап развития СТС и сохранять ее, по возможности, длительный срок. По мере развития СТС и внедрения на сельской сети координатных АТС с пятизначными абонентскими регистрами можно отказаться от набора дополнительного индекса на внешнюю связь и осуществить переход к закрытой нумерации. Переход от одного вида нумерации к другому можно осуществить не сразу для всего района, а постепенно по отдельным направлениям.

1.6. ОРГАНИЗАЦИЯ СВЯЗИ СЕЛЬСКИХ АТС С МТС И АМТС (ЗУ)

Различаются следующие возможности организации междугородной связи абонентов сельских АТС: через МТС райцентра и через АМТС зоны.

СВЯЗЬ ЧЕРЕЗ МТС РАЙЦЕНТРА

Связь между МТС райцентра и станциями СТС осуществляется через ЦС по заказным и соединительным линиям, связывающим ЦС с МТС. Заказные линии включаются на ЦС на правах спецлиний. На участках ОС - УС - ЦС и ОС - ЦС используются, как правило, пучки универсальных СЛ, общие для местной и междугородной связи.

ЦС декадно-шаговой системы. При размещении ЦС и МТС в одном здании связь между ними осуществляется по трехпроводным внутриобъектовым соединительным линиям, которые подключаются к коммутаторам МТС через согласовывающие комплекты СК, а на ЦС включаются в приборы I ГИМ. Связь с абонентами ЦС организуется с использованием приборов межгоршнура (ГИМ, ЛИМ), а с абонентами УС и ОС по соединительным линиям, оборудованным универсальными линейными комплектами. Полуавтоматические каналы заканчиваются на МТС комплектами ВКТН, которые через МГИ связываются с I/II ГИМ ЦС (рис. 1.3а).

Рис. 1.3. Структурная схема связи декадно-шаговой ЦС с МТС

Для выполнения нормы затухания в сельской аппаратуре уплотнения используются двухпроводные комплекты низкочастотных окончаний (КНО-2), предусматривающие при междугородном соединении выключение удлинителей 7,0 дБ в трактах передачи и приема канала.

При размещении МТС и ЦС в разных зданиях выключение удлинителей в КНО-2 допускается при использовании между МТС и ЦС четырехпроводных соединительных линий (рис. 1.3б), оборудованных комплектами с усилителями (РСЛ4-ИМ и РСЛ4-ВМ). На стороне МТС, кроме того, комплекты СК должны быть заменены на комплекты СКР. Применение комплектов РСЛ4-ИМ, РСЛ4-ВМ и СКР возможно после освоения их промышленностью.

ЦС типа АТС К-100/2000. При размещении МТС и ЦС в одном здании связь между ними осуществляется по трехпроводным СЛ, с использованием на ЦС комплектов BШКМ и ВШКМА. В этом случае исключается возможность организации на ЦС четырехпроводного транзита, а обеспечение норм затухания, как и при декадно-шаговой АТС, осуществляется лишь при межгорсоединениях с помощью двухпроводного комплекта низкочастотных окончаний с выключением удлинителей КНО-2 (рис. 1.4а).

Более перспективной является схема включения, приведенная на рис. 1.4б, которая позволяет использовать на выходах к каналам сельской аппаратуры уплотнения четырехприводные комплекты низкочастотных окончаний (КНО-4) и осуществить на ЦС четырехпроводный транзит каналов уплотнения при междугородном и местном соединениях.

При размещении МТС и ЦС в разных зданиях обеспечение норм затухания возможно при организации связи между ними по четырехпроводным физическим СЛ (рис. 1.4а).

ЦС типа АТСК. При размещении ЦС и MTС в одном здании связь между ними может быть организована двумя способами:

а) установкой на МТС IГИМ декадно-шаговой системы (рис. 1.5а) с восстановлением первой цифры номера в регистрах ЦС;

б) заменой на МТС СК на СКР и переходом на четырехпроводные физические линии (рис. 1.5б).

В этом случае восстановление первой цифры не требуется. Более перспективен второй вариант, позволяющий осуществить на ЦС четырехпроводный транзит. При размещении МТС и ЦС в разных зданиях связь организуется так же, как и с ЦС АТС К-100/2000 (см. рис. 1.4в), с той лишь разницей, что на АТС используется не ПКУ и IГИ, а ПКВ и IГИМ.

Рис. 1.4. Структурная схема связи ЦС типа АТС К-100/2000 с МТС

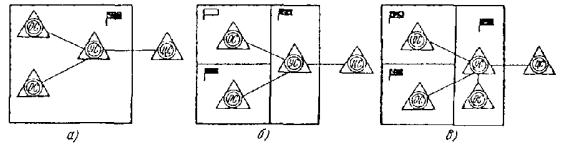

Рис. 1.5. Структурная схема связи ЦС типа АТСК с МТС

До организации междугородной связи по зоновому принципу исходящая автоматическая связь от абонентов ЦС любого типа (кроме АТСК) к абонентам Областного центра может организоваться с помощью аппаратуры автоматической внутриобластной связи (АВТС). Аппаратура обеспечивает учет состоявшихся переговоров индивидуальными электромагнитными счетчиками.

СВЯЗЬ ЧЕРЕЗ АМТС

Связь с АМТС осуществляется по соединительным и заказно-соединительным линиям ЗСЛ, организуемым между АМТС и ЦС. При использовании на зоновой сети АМТС-2 или АМТС-3 на стороне ЦС устанавливается промоборудование: исходящие комплекты заказно-соединительных линий (ИКЗСЛ), промежуточные регистры (ПР) и устройство запроса и приема информации (УЗПИ). При использовании на зоновой сети АМТС-4 или АРМ-20 установка промоборудования на ЦС не требуется. В качестве заказно-соединительных и соединительных линий между ЦС и АМТС могут использоваться физические четырехпроводные линии, оборудованные усилителями, каналы аппаратуры частотного уплотнения с выделенными и не выделенными сигнальными каналами и каналы аппаратуры временного уплотнения с ИКМ.

Использование того или иного типа линий определяется технико-экономическими соображениями.

Для организации входящей междугородной связи требуется, чтобы на СТС действовала пятизначная нумерация при вызове любого абонента сети из ЦС.

Учет состоявшихся внутризоновых и междугородных автоматических соединений осуществляется с помощью аппаратуры централизованного учета, установленной на АМТС. Номер телефона и категория вызывающего абонента определяются автоматически, для чего АТС сельских сетей оборудуются аппаратурой автоматического определения номера и категории телефона вызывающего абонента (АОН).

Использование аппаратуры АОН предусматривается на координатных АТС типов: АТС К-50/200, АТС К-50/200М, АТС К-100/2000, АТСК, а также на декадно-шаговых АТС типов АТС-100/500(100/500М), АТС-47, АТС-54(54А), УАТС-49. При автоматизации исходящей междугородной связи все АТС других типов должны заменяться на координатные АТС.

Использование набора собственного номера (НСН) на СТС допускается только для абонентов ЦС. Применение на одной и той же СТС аппаратуры АОН и способа НСН не допускается.

1.7. НОРМЫ И РАСПРЕДЕЛЕНИЕ ЗАТУХАНИЯ НА СТС

Системой общегосударственной автоматически коммутируемой телефонной сети СССР (ОАКТС) установлены следующие нормы остаточного затухания разговорного тракта на сельских телефонных сетях на частоте 800 Гц:

- между двумя наиболее удаленными аппаратами абонентов при местной связи - ≤ 28,7 дБ;

- от аппарата абонента до МТС (АМТС, ЗУ) - 9,5 дБ;

- абонентской линии ≤ 4,3 дБ;

- соединительной линии (или соединительных линий при двухступенчатом построении) от ОС до МТС (АМТС, ЗУ), включая станционное затухание транзитных станций (без станционного затухания МТС) ≤ 4,3 дБ. В эту норму входит также затухание, вносимое линейными трансформаторами на физических линиях;

- станционных устройств каждой ОС, УС и ЦС при двухпроводных соединениях - 0,9 дБ;

- станционных устройств УС и ЦС при четырехпроводных соединениях четырехпроводных трактов (каналы аппаратуры уплотнения или четырехпроводные физические СЛ) - 0 дБ;

- канала аппаратуры уплотнения при двухпроводном окончании - 7,0 дБ;

- составного канала из двух и более каналов аппаратуры уплотнения при четырехпроводных транзитных соединениях - 7,0 дБ.

При четырехпроводном транзите на АМТС междугородный канал оканчивается дифсистемой на ЦС. При таких же соединениях на транзитных узлах СТС (ЦС, УС) междугородный канал может заканчиваться дифсистемой на УС или ОС. В этом случае затухание СЛ 4,3 дБ допускается до станции, где заканчивается междугородный канал и не учитывается затухание, вносимое этой станцией, так как можно условно считать, что АМТС с ее затуханием 0,9 дБ переносится в пункт окончания междугородного канала.

Ввиду сложности выполнения норм затухания от аппарата абонента до шнуровой МТС временно допускается ее превышение на 1,8 дБ, т.е. затухание тракта абонент - МТС может достигать 11,3 дБ. Распределение затухания от аппарата наиболее удаленного абонента СТС до шнуровой МТС, расположенной в одном здании с ЦС, приведено на рис. 1.6.

Рис. 1.6. Распределение затухания на СТС (МТС и ЦС в одном здании)

Примечания: 1. На ЦС обеспечено нулевое транзитное затухание.

2. На ЦС и УС нулевое транзитное затухание АЛ; 7,7 дБ допускается при условии соблюдения параметров по сопротивлению емкости.

При одноступенчатом построении сети между ЦС и ОС могут применяться физические двухпроводные цепи, при необходимости с усилителями мостового типа (рис. 1.6а). При двухступенчатом построении физические цепи на участках ЦС - УС и УС - ОС (рис. 1.6б) можно применять, если суммарное затухание двух участков с учетом применения усилителей не превышает 4,3 дБ.

Канал сельской аппаратуры уплотнения вносит затухание 7,0 дБ, поэтому при применении аппаратуры уплотнения даже на одноступенчатом построении затухание может оказаться не в норме (рис. 1.6в). Выполнение норм в этих условиях возможно при обеспечении на ЦС нулевого транзитного затухания, при котором канал уплотнения за пунктом транзита не вносит в тракт дополнительного затухания (рис. 1.6г, д). При наличии в райцентре шнуровой МТС указанное достигается двумя способами: а) с помощью автоматического выключения в КНО-2 удлинителей 7,0 дБ, при включении СЛ от МТС по схемам рис. 1.3а, 1.4а, 1.5а; б) организацией на координатной ЦС четырехпроводных транзитов, при включении СЛ в соответствии с рис. 1.4б, 1.5б.

Рис 1.7. Распределение затухания на СТС (МТС и ЦС в разных зданиях)

Примечания: 1. На ЦС обеспечено нулевое транзитное затухание.

2. На ЦС и УС нулевое транзитное затухание АЛ; 8,6 дБ допускается при условии соблюдения параметров по сопротивлению и емкости.

При размещении МТС к ЦС в разных зданиях к СЛ прибавляется еще один участок физической цепи (МТС - ЦС), что усложняет выполнение норм затухания. Как видно из рис. 1.7, наиболее благоприятными являются варианты г) и д), при которых благодаря наличию на участке МТС - ЦС четырехпроводных физических линий, включенных по схемам рис. 1.3б и 1.4в, и аппаратуре уплотнения между сельскими АТС, на транзитных АТС обеспечивается нулевое транзитное затухание, а следовательно, и выполнение норм.

При связи через АМТС норма затухания тракта должна выполняться как при входящей связи от АМТС по СЛ, так и при исходящей междугородной связи от абонентов СТС по заказно-соединительным линиям. На СТС межстанционные СЛ являются универсальными и по ним осуществляется как исходящая, так и входящая междугородная связь. Норма затухания на них должна удовлетворяться для обоих видов связи.

Распределение затухания на СТС при зоновой связи (через АМТС) приведено на рис. 1.8. На рис. 1.8а и б приведены условия, при которых на участках сельской сети могут применяться физические цепи. Как видно из рисунков, физические межстанционные СЛ могут иметь только ограниченное применение.

Рис. 1.8. Распределение затухания на СТС при связи от АМТС

Примечания: 1. На ЦС обеспечено нулевое транзитное затухание.

2. На ЦС и УС нулевое транзитное затухание АЛ; 9,5 дБ допускается при условии соблюдения параметров по сопротивлению и емкости.

На рис. 1.8г, д приведены варианты с применением на СТС аппаратуры уплотнения и обеспечения на ЦС и УС нулевого транзитного затухания, а на рис. 1.8в - когда нулевое транзитное затухание на ЦС не обеспечено. Последний вариант соответствует ЦС декадно-шагового типа, на которой автоматическое выключение удлинителей 7,0 дБ в КНО-2 возможно только при межгорсоединении по СЛ и невозможно при связи по ЗСЛ.

Сказанное еще раз подтверждает необходимость выполнения изложенных выше рекомендаций в части дооборудования декадно-шаговой ЦС координатным транзитным узлом, при переводе СТС на зоновый принцип связи.

Следует учитывать, что аппаратура уплотнения для связи на участке ЦС - АМТС должна, как правило, устанавливаться на ЦС. При необходимости использования существующей аппаратуры уплотнения или размещения новой вне здания ЦС согласовывающие комплекты на ЦС должны связываться с аппаратурой уплотнения четырехпроводными соединительными линиями. В этом случае затухание СЛ должно компенсироваться выключением удлинителей в согласовывающем комплекте, а при необходимости - установкой в пунктах передачи и приема односторонних усилителей.

При размещении аппаратуры уплотнения вне здания ЦС рекомендуется применение аппаратуры без выделенного сигнального канала (ВСК), так как каналы аппаратуры с ВСК должны соединяться с ЦС не только четырьмя проводами СЛ, но и еще двумя сигнальными проводами.

Выбор комплектов РСЛ для всех типов сельских АТС зависит от специфических условий сети и места их применения и при конкретном проектировании производится на основании структурных схем и характеристик комплектов, приведенных в [1]. Состояние разработки еще не выпускаемых серийно комплектов приведено там же.

1.8. ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ И ПРОЕКТНЫЕ ЭТАПЫ РАЗВИТИЯ СЕЛЬСКИХ СЕТЕЙ ЭЛЕКТРОСВЯЗИ

Проектирование сооружений сельских сетей электросвязи делится на перспективное и текущее.

Перспективное проектирование представляет собой разработку схем развития СТС с учетом других сетей электросвязи сельского административного района на два проектных этапа и на перспективу.

Текущее проектирование представляет собой разработку проектно-сметной документации, необходимой для осуществления строительства комплекса сооружений абонентских и межстанционных сетей электросвязи. Как перспективному, так и текущему проектированию должны предшествовать изыскания.

Целью изысканий является сбор сведений, необходимых для разработки перспективных и текущих проектов, и согласование основных проектных решений со всеми заинтересованными организациями.

В процессе изысканий необходимо установить:

- экономическую целесообразность и объем предполагаемого развития сетей электросвязи сельского района;

- наиболее экономичные и рациональные способы организации связи с учетом потребности всех видов электросвязи;

- места расположения станций и очередность их открытия;

- экономичное направление трасс для линейных сооружений абонентской и межстанционной сетей.

При разработке перспективных схем развития сельских сетей проектные этапы, как правило, совпадают с периодами народнохозяйственного плана (пятилетки). Первый этап может составлять и большую часть пятилетнего периода или несколько его превышать.

Если перспективная схема развития СТС разрабатывается в первых двух годах текущей пятилетки, то за первый этап развития сети принимается период от года начала проектирования до конца этой пятилетки. Если же перспективная схема разрабатывается в третьем - пятом году текущего пятилетнего плана развития народного хозяйства, то за первый перспективный этап принимается период от года начала проектирования до конца следующего пятилетнего плана.

В качестве второго этапа развития сети СТС принимается период следующего за первым этапом пятилетнего плана развития народного хозяйства страны.

Так, например, если перспективная схема развития сети разрабатывается в 1977 г., то за первый проектный этап должен быть принят период с 1977 г. по 1980 г., а за второй этап - с 1981 г. по 1985 г. Если же перспективная схема разрабатывается в 1978 г., то за первый проектный этап должен быть принят период с 1978 г. по 1985 г., за второй - с 1985 г. по 1990 г.

В качестве перспективы принимается период 20-25 лет после начала разработки схемы развития сети СТС.

В конкретном случае за эту перспективу принимается период, на который разработана схема районной планировки данного сельского административного района (как правило, это бывает 1995-2000 гг.).

1.9. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ОБОСНОВАНИЯ ПРОЕКТНЫХ РЕШЕНИЙ

Технико-экономические обоснования проектных решений на развитие и строительство сетей электросвязи производятся при перспективном проектировании. Технико-экономическими расчетами следует обосновывать целесообразность выделения станционных и узловых районов, применения аппаратуры уплотнения, усилителей НЧ, групповых установок (ГУ) и нового оборудования.

Технико-экономические расчеты выполняются в соответствии с действующими руководствами и методическими указаниями по определению экономической эффективности капитальных вложений и новой техники в хозяйстве связи. Сами расчеты, как правило, к проектам не прилагаются, а приводятся только их результаты и соответствующие выводы. Технико-экономические показатели определяются как в перспективных проектах (схемах развития), так и в техно-рабочих проектах и сравниваются с действующими нормативами удельных капитальных вложений, которые установлены для каждого из видов сооружений сетей электросвязи. К комплексу показателей, характеризующих экономическую эффективность капитальных вложений и подлежащих расчету, относятся:

- удельные капитальные вложения;

- фондоотдача;

- прибыль и рентабельность;

- производительность труда;

- фондовооруженность.

1.10. СОСТАВ, СОДЕРЖАНИЕ И ОФОРМЛЕНИЕ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Состав, содержание и оформление проектной документации на развитие и строительство сооружений электросвязи определяется:

а) эталоном перспективной схемы развития сети СТС с учетом других видов электросвязи сельского района;

б) эталоном техно-рабочего проекта на строительство сооружений проводной связи в сельской местности.

Абонентская сеть:

в) эталоном техно-рабочего проекта на строительство сооружений проводной связи в сельской местности.

Межстанционная сеть.

Указанные эталоны определяют собой состав проектной документации.

В техно-рабочих проектах на строительство абонентской сети линейные сооружения должны разрабатываться раздельно по каждому пункту (станционному району), сооружения межстанционной сети - по участкам.

Станционные сооружения должны разрабатываться отдельно по каждой строительной площадке.

В техно-рабочих проектах необходимо отражать требования безопасности при строительстве и эксплуатации проектируемых сооружений.

Пояснительные записки должны составляться кратко и в соответствии с эталонами. При разработке чертежей должны использоваться принятые условно обозначения, согласно ГОСТ и нормалям.

Оформление чертежей должно соответствовать действующей системе чертежного хозяйства.

2. ИЗЫСКАТЕЛЬСКИЕ РАБОТЫ

2.1. ОБЩИЕ ТРЕБОВАНИЯ

Изыскательские работы проводятся как при перспективном, так и при текущем проектировании. Полученные при изысканиях материалы являются основой для проектирования всего комплекса сооружений связи. Они оформляются в виде отчета, состоящего из пояснительной записки, графических и табличных материалов, протоколов, справок, выписок и т.п. и должны храниться в сброшюрованном виде в архиве проектной организации.

Основанием для проведения изыскательских работ являются при перспективном проектировании - задание на разработку перспективной схемы развития сельской телефонной связи; при текущем проектировании - задание на разработку техно-рабочего проекта и утвержденная перспективная схема развития сельской телефонной связи.

Изыскательские работы разделяются на подготовительные, технические изыскания и обработку материалов и согласование.

Подготовительные работы проводятся до выезда изыскателя на объект. В процессе их изыскатель должен: получить и изучить все необходимые исходные документы, подобрать необходимые картографические материалы и заблаговременно предупредить заказчика о времени выезда на объект, а также указать сроки, в течение которых следует подготовить исходные данные.

Технические изыскания, обработка их и согласование производятся на объекте.

Предварительные проектные решения, принятые при изысканиях, должны соответствовать рекомендациям, изложенным в гл. 3 и 4 настоящих указаний.

2.2. ИЗЫСКАНИЯ ДЛЯ ПЕРСПЕКТИВНОГО ПРОЕКТИРОВАНИЯ

Сбор исходных данных. При изысканиях для разработки перспективной схемы развития СТС района должны быть получены:

1. План района в масштабе 1:50000 или 1:100000 с нанесенными на нем границами землепользования существующих и перспективных хозяйств (колхозов, совхозов). На этом плане должны быть указаны:

- существующие и перспективные населенные пункты и количество населения в них на перспективу;

- места расположения центральных усадеб, отделений, бригад, ферм колхозов и совхозов.

2. Краткая характеристика района: удельный вес сельского хозяйства и его направленность, характеристика промышленности, климатические условия, рельеф местности, характер грунтов, наличие рек, водоемов, болот и их краткая характеристика.

3. Данные об общей организации территории района (площадь земель, планировка, дороги и улицы и степень их благоустройства), степени освоения земель, по планировке дорожной сети, об административном и хозяйственном делении района.

4. Данные о наличии и дате утверждения проекта районной планировки и об имеющихся в нем решениях об изменении административных границ, освоения земель, планировки, дорожной сети, планировки и характера застройки, благоустройства или ликвидации населенных пунктов, развития подземных и наземных инженерных сетей.

5. Список существующих и перспективных населенных пунктов района, а также количество населения в них по этапам развития. Данные заносятся в таблицу (приложение 2.1).

6. Существующая схема организации связи района, в которой должны быть отражены:

а) типы телефонных станций, установленных в населенных пунктах района, с указанием их монтируемой и задействованной емкости;

б) количество СЛ между станциями;

в) типы линий и аппаратура уплотнения, используемые для межстанционной связи.

Сведения п.п. 6а и 6б заносятся в таблицу-приложение 2.2, а п. 6в - в таблицу-приложение 2.3.

7. Схема воздушных линий связи района с указанием высоты опор, количества опор на километр, материала и диаметра проводов, основных профилей и мест расположения уплотненных цепей и длин линий по участкам.

8. По линейным сооружениям: общая протяженность воздушных линий, общая протяженность стальных и цветных цепей, количество километров и километро-пар кабелей, оценка технического состояния линейных сооружений связи.

9. Сведения о существующих учрежденческих и производственных телефонных станциях с указанием их местонахождения, количества абонентов, имеющих право выхода на сеть министерства связи. Эти данные заносятся в таблицу-приложение 2.4.

10. План телефонизации района на текущую пятилетку, разработанный производственно-техническим управлением связи или республиканским узлом электросвязи и радиофикации министерства связи союзной республики.

Материалы по пунктам 1-4 могут быть получены в райисполкоме, а по пунктам 5-10 - в производственно-технических управлениях связи (или в министерстве связи республики).

Обследования. При изысканиях к перспективному проектированию должны проводиться выборочные обследования:

- сооружений СТС с целью выявления соответствия материалов паспортизации фактическому положению;

- сел, рабочих поселков и городов с целью ознакомления с существующей топографией, характером застройки, степенью благоустройства, инженерных сетей, учреждений, организаций и предприятий;

- автомобильных и проселочных дорог с целью определения направлений трасс, пригодных для прокладки кабелей и строительства столбовых линий;

- пахотных угодий и лесных массивов с целью выявления резервных направлений, пригодных для строительства столбовых линий по кратчайшим трассам.

Результаты обследования фиксируются в рабочих журналах.

Обработка материалов изысканий. В процессе обработки материалов изысканий выполняются следующие работы:

- определяется количество абонентских устройств в целом для района на каждый из проектных этапов;

- распределяются абонентские устройства по населенным пунктам на каждый из проектных этапов на основе п. 3.2 настоящих указаний;

- определяются границы станционных районов, обслуживаемых ОС, УС и ЦС;

- намечаются места размещения и сроки строительства станций, а также их емкости на каждый из проектных этапов;

- намечаются трассы прокладки кабелей и строительства столбовых линий межстанционной сети;

- составляются рекомендации для заказчика по закреплению площадок для строительства зданий районных узлов связи и сельских отделений связи, а также по закреплению помещений для станций на первом этапе в готовых домах.

Согласования. Принятые при обработке материалов изысканий предварительные проектные решения согласовываются с эксплуатационно-техническими, районными узлами связи и исполкомом районного Совета.

2.3. ИЗЫСКАНИЯ ДЛЯ ТЕКУЩЕГО ПРОЕКТИРОВАНИЯ

ИЗЫСКАНИЯ ПО ЛИНЕЙНЫМ СООРУЖЕНИЯМ

Сбор исходных данных. При изысканиях к проектам на строительство абонентских сетей по каждому населенному пункту должны быть получены:

а) данные о его административно-хозяйственном значении (райцентр, центральная усадьба совхоза или колхоза, отделение совхоза, бригада колхоза и т.д.), сведения об организации территории (площадь земель, планировка, дороги и улицы и степень их благоустройства), данные о наземных и подземных инженерных сетях (телефонные сооружения, сооружения радиофикации, электросети, ЛЭП, сети водопровода и канализации, газофикации и т.п.), сведения о количестве населения;

б) планы населенных пунктов с указанием мест расположения зданий различного назначения. Для небольших населенных пунктов планы должны быть в масштабах не менее 1:5000 при проектировании воздушных и 1:2000 при проектировании кабельных линий, для крупных - 1:500, на участках, где проектируется прокладка канализации и кабелей, в масштабе не менее 1:1000 на тех участках, где проектируются воздушные линии.

При необходимости проектирования абонентской сети между населенными пунктами должен быть получен план территории, на которой намечается строительство в масштабе не менее 1:2000 для кабельных и 1:10000 для воздушных линий. При условии согласования со строительной организацией планы могут использоваться и в других масштабах. В тех случаях, когда подоснова отсутствует, изыскатель должен провести глазомерную съемку территории, на которой намечается строительство;

в) планы населенных пунктов с распределением абонентских устройств по зданиям;

г) основные данные, характеризующие существующие линейные сооружения (приложение 2.5);

д) ведомость загрузки распределительных оконечных устройств (приложение 2.6);

е) ведомость загрузки распределительных шкафов (приложение 2.7);

ж) данные о прямых проводах (приложение 2.8);

з) карточки существующих кабельных вводов в дома (в необходимых случаях);

и) схема существующей абонентской сети (при шкафной системе - схемы распределительной и магистральной сетей);

к) схема существующей канализации;

л) чертежи линейного ввода в станцию с данными о размещении кабелей в блоках канализации и на каркасах.

По межстанционной сети должны быть получены следующие исходные данные:

а) план территории района, на которой намечается строительство межстанционной сети, в масштабе не менее 1:2000 для кабельных и 1:10000 для воздушных линий.

При отсутствии подосновы изыскатели должны провести необходимую глазомерную съемку;

б) данные о количестве существующих СЛ по проектируемым направлениям (приложение 2.9);

в) существующие схемы построения сети и организации связи на проектируемом направлении;

г) схема межстанционной сети с указанием трасс кабельных и воздушных линий, типа аппаратуры уплотнения и длин усилительных участков;

д) схемы скрещивания цепей воздушных линий на интересующем направлении;

е) справку о наличии грызунов по трассам прокладки кабелей межстанционной сети;

ж) чертежи линейного ввода.

Кроме того, для проектирования абонентской и межстанционной сети следует получить:

- данные о состоянии кабельных и воздушных линий СТС (приложение 2.10);

- справки о грунтах и местных климатических и метеорологических условиях;

- данные по замощению дорог и улиц и усовершенствованию их покрытий в течение ближайших трех - пяти лет;

- копии формуляров паспортизации линейных сооружений;

- чертежи мачтовых и кабельных переходов через реки, а также по мостам, переходов через ж.д. пути и дороги - по интересующим направлениям;

- справки, необходимые для составления сметной документации.

Обследования. При обследовании должно быть выполнено следующее:

а) проверено выборочным порядком соответствие исходных данных фактическому положению;

б) осмотрены планировка населенных пунктов, состояние застройки и уличной сети;

в) выбран оптимальный вариант трассы для прокладки подземных, подвесных и подводных кабелей, строительства канализации для строительства столбовых линий абонентской и межстанционной сети;

г) осмотрены места пересечений с воздушными линиями электропередачи, линиями связи, нефте- и газопроводом и др.;

д) выбраны места переходов через реки, ж.д. пути, автодороги и др.;

е) обследованы дома, в которые намечается устраивать подземные кабельные вводы;

ж) осмотрены места установки кабельных опор и распределительных шкафов;

з) выполнено шурфование и взятие грунта с целью определения его категории (выполняется при необходимости).

Результаты обследований фиксируются в рабочих журналах.

Обработка материалов изысканий. В процессе обработки должны быть выполнены следующие работы:

а) распределены по домам проектируемые абонентские устройства, с учетом существующих;

б) выделены зоны обслуживания абонентов от оконечных распределительных устройств, зоны прямого питания и шкафные районы;

в) намечены места ввода кабелей в дома и места установки кабельных опор, стоек и шкафов;

г) скомплектованы пучки линий абонентских и межстанционных сетей в отдельные кабели и воздушно-проволочные линии;

д) составлены эскизы карточек кабельных вводов в дома (для емкостей вводов 10 пар и более);

е) составлены чертежи абонентской сети;

ж) составлены чертежи кабельных и воздушных переходов через реки, железные дороги, автодороги, по мостам, эскизы переходов через теплопроводы, газопроводы, нефтепроводы, электрические и др. кабели и т.п.¹⁾;
