КОРОТКИЕ ЗАМЫКАНИЯ
В ЭЛЕКТРОУСТАНОВКАХ

Методы расчета в электроустановках
переменного тока напряжением свыше 1 кВ

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. РАЗРАБОТАН Филиалом ОАО «НТЦ электроэнергетики» - ВНИИЭ, Московским энергетическим институтом (Техническим университетом) (МЭИ (ТУ))

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 437 «Токи короткого замыкания»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2007 г. № 173-ст

4. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется ежегодно в издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2008-07-01

1. Область применения

Настоящий стандарт распространяется на трехфазные электроустановки напряжением свыше 1 кВ промышленной частоты и устанавливает методы расчета токов симметричных и несимметричных коротких замыканий (КЗ) в начальный и произвольный моменты времени.

Стандарт не распространяется на электроустановки напряжением 750 кВ и выше.

Стандарт не регламентирует методы расчета токов:

- при сложных несимметриях в электроустановках (за исключением двойного замыкания), при повторных коротких замыканиях и при коротких замыканиях в электроустановках с нелинейными элементами;

- короткого замыкания с учетом динамики электрических машин при электромеханических переходных процессах;

- при коротких замыканиях внутри электрических машин, трансформаторов и автотрансформаторов;

- непромышленных частот, возникающих при коротких замыканиях в линиях электропередачи напряжением 220 кВ и выше.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 533-2000 (МЭК 34-3-88) Машины электрические вращающиеся. Турбогенераторы. Общие технические условия

ГОСТ 609-84 Машины электрические вращающиеся. Компенсаторы синхронные. Общие технические условия

ГОСТ 5616-89 Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. короткое замыкание в электроустановке: Всякое случайное или преднамеренное, не предусмотренное нормальным режимом работы, электрическое соединение различных точек (фаз) электроустановки между собой или с землей, при котором токи в ветвях электроустановки, примыкающих к месту его возникновения, резко возрастают, превышая наибольший допустимый ток продолжительного режима.

3.2

3.3

3.4

3.5

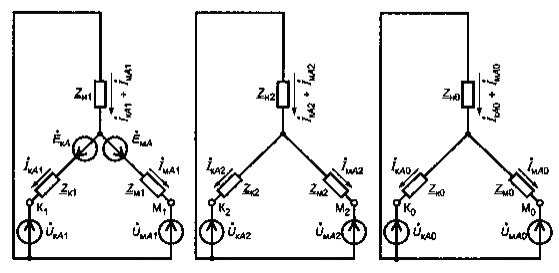

3.6. двойное короткое замыкание на землю в электроустановке: Короткое замыкание на землю двух разных фаз в трехфазной электроэнергетической системе в разных, но электрически связанных между собой точках.

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

3.16. ударный ток короткого замыкания: Наибольшее мгновенное значение тока короткого замыкания в одной из фаз трехфазной электрической цепи, которое имеет место, когда короткое замыкание происходит в момент прохождения напряжения этой фазы через нулевое значение, а до возникновения короткого замыкания ток в цепи носит емкостной характер или отсутствует.

3.17.

3.18.

3.19.

3.20.

3.21

3.22

4. Общие положения

4.1. Исходные положения

4.1.1. Настоящий стандарт устанавливает методы расчета токов короткого замыкания, необходимые для: выбора и проверки электрооборудования по условиям короткого замыкания, выбора уставок и оценки возможного действия релейной защиты и автоматики, определения влияния токов нулевой последовательности линий электропередачи на линии связи, выбора заземляющих устройств.

4.1.2. Стандарт рассматривает методы расчета токов при КЗ, виды которых показаны на рисунке 1.

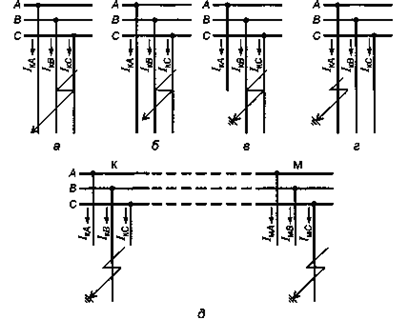

а - трехфазное КЗ - К⁽³⁾; б - двухфазное КЗ - К⁽²⁾; в - двухфазное КЗ на землю - К^(1,1); г - однофазное КЗ на землю - К⁽¹⁾; д - двойное КЗ на землю - К^(1-1)

Рисунок 1 - Виды коротких замыканий

4.1.3. Величины, подлежащие определению, допустимая погрешность расчета токов КЗ и применяемый при этом метод расчета зависят от целей, указанных в 4.1.1.

Для выбора и проверки электрооборудования допускаются упрощенные методы расчета токов КЗ, если их погрешность не превышает 5 % - 10 %. При этом определяют:

- начальное действующее значение периодической составляющей тока КЗ и значение этой составляющей в произвольный момент времени, вплоть до расчетного времени размыкания поврежденной цепи;

- начальное значение апериодической составляющей тока КЗ и значение этой составляющей в произвольный момент времени, вплоть до расчетного времени размыкания поврежденной цепи;

- ударный ток КЗ.

Для выбора параметров настройки релейной защиты и автоматики определяют максимальное и минимальное расчетные значения периодической и апериодической составляющих тока КЗ в начальный и произвольный моменты времени как в месте КЗ, так и в отдельных ветвях расчетной схемы.

4.1.4. Расчеты токов в отдельных ветвях расчетной схемы в произвольный момент времени требуют учета электромеханических переходных процессов и их следует проводить с применением средств вычислительной техники.

4.1.5. При расчетах токов КЗ следует в общем случае учитывать все элементы электроэнергетической системы. Допускается эквивалентировать удаленную от места КЗ часть электроэнергетической системы.

4.1.6. При расчете минимального значения тока КЗ для произвольного момента времени рекомендуется учитывать сопротивление электрической дуги в месте КЗ, а также увеличение активного сопротивления проводников вследствие их нагрева током КЗ (эффект теплового спада тока КЗ).

4.1.7. Расчет действующего значения периодической составляющей тока КЗ допускается проводить, не учитывая активные сопротивления элементов электроэнергетической системы, если результирующее эквивалентное активное сопротивление относительно точки КЗ не превышает 30 % результирующего эквивалентного индуктивного сопротивления (при этом погрешность расчетов не превышает 5 %). Указанное условие может не выполняться, когда расчетная схема содержит кабельные линии 6-10 кВ и воздушные линии электропередачи 35-150 кВ с проводами небольшого сечения.

4.1.8. При расчетах токов КЗ допускается:

- не учитывать сдвиг по фазе электродвижущих сил (ЭДС) и изменение частоты вращения роторов синхронных генераторов и компенсаторов в процессе КЗ (за исключением случая, изложенного в 4.1.4) при продолжительности КЗ, не превышающей 0,5 с, а электродвигателей - при продолжительности КЗ, не превышающей 0,2 с;

- принимать полную симметрию по фазам всех элементов электроэнергетической системы (за исключением несимметрии в месте КЗ);

- не учитывать ток намагничивания трансформаторов и автотрансформаторов;

- не вводить в расчетную схему источники энергии, которые связаны с частью электроэнергетической системы, где находится расчетная точка КЗ, с помощью электропередачи или вставки постоянного тока;

- приближенно учитывать затухание апериодической составляющей тока КЗ, если исходная расчетная схема имеет несколько независимых контуров (6.5);

- не учитывать насыщение магнитных систем электрических машин;

- принимать сопротивление постоянному току различных элементов расчетной схемы равным их активному сопротивлению;

- учитывать приближенно, с помощью эквивалентных параметров, электроприемники, сосредоточенные в отдельных узлах электроэнергетической системы (раздел 12);

- не учитывать поперечную емкость воздушных линий электропередачи напряжением 110-220 кВ при их длине не более 200 км и напряжением 330-500 кВ при их длине не более 150 км;

- пренебрегать высшими гармоническими составляющими токов при расчетах несимметричных КЗ.

4.1.9. Для расчета несимметричных КЗ рекомендуется предпочтительно использовать метод симметричных составляющих, принимая полную симметрию по фазам всех элементов электроэнергетической системы (4.1.8).

4.1.10. Токи КЗ в зависимости от сложности исходной расчетной схемы и цели расчета следует определять путем аналитических расчетов или с использованием электронных вычислительных машин (ЭВМ).

4.2. Состав необходимых для расчетов токов короткого замыкания параметров элементов расчетной схемы

4.2.1. Состав параметров конкретных элементов расчетной схемы и данных о значениях режимных параметров до КЗ, который в общем случае необходим для расчетов токов КЗ, указан ниже.

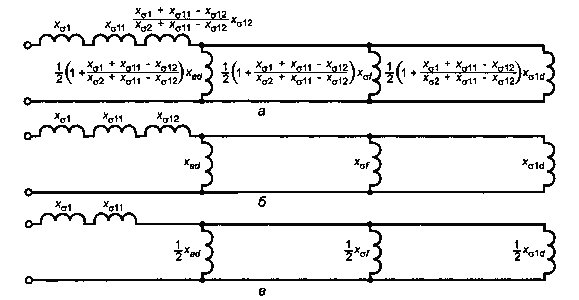

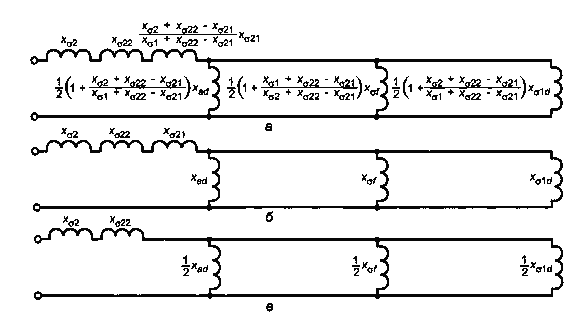

4.2.1.1. Синхронные генераторы (ГОСТ 533, ГОСТ 5616), синхронные компенсаторы (ГОСТ 609) и синхронные электродвигатели:

- полная номинальная мощность S_ном, MB∙А, или номинальная активная мощность Р_ном, МВт, и номинальный коэффициент мощности cos φ_ном;

- номинальное напряжение U_ном, кВ;

- сверхпереходное индуктивное сопротивление по продольной оси ¹⁾;

¹⁾ Знак «*» расположенный под обозначением (х) означает, что данная величина выражена в относительных единицах (здесь и далее).

- сверхпереходное индуктивное сопротивление по поперечной оси ;

- переходное индуктивное сопротивление по продольной оси ;

- синхронное индуктивное сопротивление по продольной оси ;

- отношение короткого замыкания К_с;

- синхронное индуктивное сопротивление по поперечной оси ;

- индуктивное сопротивление обратной последовательности ;

- индуктивное сопротивление рассеяния обмотки статора ;

- индуктивное сопротивление обмотки возбуждения ;

- индуктивное сопротивление продольного демпферного контура ;

- индуктивное сопротивление поперечного демпферного контура;

- активное сопротивление обмотки возбуждения (при нормированной рабочей температуре) R_f, Ом;

- активные сопротивления продольного и поперечного демпферных контуров (при нормированной рабочей температуре) R_1d и R_1q, Ом;

- переходные постоянные времени по продольной оси при разомкнутой и замкнутой накоротко обмотках статора и , с;

- сверхпереходные постоянные времени по продольной оси при разомкнутой и замкнутой накоротко обмотках статора  и , с;

- сверхпереходные постоянные времени по поперечной оси при разомкнутой и замкнутой накоротко обмотках статора  и , с;

- постоянные времени затухания апериодической составляющей тока статора при трехфазном и однофазном КЗ на выводах машины  и , с;

- ток возбуждения при работе машины с номинальной нагрузкой I_{f ном}, А;

- предельный ток возбуждения машины I_fn, А;

- ток возбуждения при работе машины в режиме холостого хода с номинальным напряжением I_fх, A;

- коэффициент полезного действия (для синхронных электродвигателей) η, %;

- напряжение, ток статора и коэффициент мощности в момент, предшествующий КЗ: U₍₀₎, I₍₀₎ и cos φ₍₀₎.

4.2.1.2. Асинхронные электродвигатели:

- номинальная мощность Р_ном, МВт;

- номинальное напряжение U_ном, кВ;

- номинальный коэффициент мощности cos φ_ном;

- номинальное скольжение s_ном;

- кратность пускового тока по отношению к номинальному току K_n;

- кратность максимального момента по отношению к номинальному моменту b_ном;

- сопротивление статора постоянному току (при рабочей температуре) R, Ом;

- коэффициент полезного действия η, %;

- напряжение, ток и коэффициент мощности в момент, предшествующий КЗ: U₍₀₎, I₍₀₎ и cos φ₍₀₎.

4.2.1.3. Силовые трансформаторы и автотрансформаторы:

- номинальная мощность S_ном, MB∙А;

- номинальные напряжения обмоток, кВ, и фактические коэффициенты трансформации;

- напряжения короткого замыкания между обмотками для среднего (основного) и крайних положений устройства для регулирования напряжения;

- диапазон регулирования напряжения на сторонах обмоток высшего и среднего напряжений трансформатора (автотрансформатора);

- потери короткого замыкания в обмотках, кВт.

4.2.1.4. Токоограничивающие реакторы:

- номинальное напряжение (U_ном, кВ;

- номинальный ток I_ном, А;

- номинальное индуктивное сопротивление х_р, Ом, или индуктивность L, мГн;

- номинальный коэффициент связи К_св (только для сдвоенных реакторов);

- потери мощности при номинальном токе ΔР, кВт.

4.2.1.5. Воздушные и кабельные линии электропередачи:

- номинальное напряжение (U_ном, кВ;

- погонное индуктивное сопротивление прямой последовательности x₁, Ом/км;

- погонное индуктивное сопротивление нулевой последовательности х₀, Ом/км;

- погонное взаимное индуктивное сопротивление нулевой последовательности х_м0, (при наличии нескольких воздушных линий на одной трассе), Ом/км;

- погонные активные сопротивления прямой и нулевой последовательностей R₁ и R₀, Ом/км;

- длина линии l, км;

- погонная емкость С, Ф/км.

Примечание - Справочные данные о параметрах воздушных и кабельных линий электропередачи допустимо использовать лишь при приближенных расчетах токов КЗ. При выполнении расчетов с целью выбора уставок и проверки возможного действия релейной защиты и автоматики погонные параметры следует рассчитывать:

- для воздушных линий - исходя из геометрии расположения проводов на опорах и марки проводов грозозащитных тросов;

- для кабельных линий - исходя из типа (марки) кабеля и способа его прокладки.

4.2.1.6. Шунтирующие реакторы:

- номинальное напряжение U_ном, кВ;

- номинальная мощность S_ном, кВ∙А.

4.2.2. При расчетах токов КЗ все источники электроэнергии, для которых расчетное короткое замыкание является удаленным (8.3), и прилегающая электрическая сеть могут быть эквивалентированы относительно точки КЗ (при радиальной схеме) или какого-либо промежуточного узла сети (при сложной исходной схеме) и представлены в виде одного источника энергии, имеющего неизменную по амплитуде ЭДС Е_с, и эквивалентного сопротивления х_с (далее такой источник называется системой).

В случаях, когда для конкретного узла сети известно значение тока трехфазного КЗ от системы ,кА, или мощности трехфазного КЗ , MB∙А, эквивалентное индуктивное сопротивление системы х_с, Ом, может быть определено по формуле

                                                                               (1)

При этом ЭДС системы следует принимать равной среднему номинальному напряжению сети соответствующей ступени напряжения.

4.3. Определение параметров элементов эквивалентных схем замещения

4.3.1. Параметры элементов эквивалентных схем замещения могут быть определены:

- в именованных единицах с приведением значений параметров расчетных схем к выбранной основной (базисной) ступени напряжения сети и с учетом фактических коэффициентов трансформации силовых трансформаторов и автотрансформаторов (приложение А);

- в относительных единицах с приведением значений параметров расчетных схем к выбранным базисным условиям и с учетом фактических коэффициентов трансформации всех силовых трансформаторов и автотрансформаторов (приложение Б);

- в именованных единицах без приведения значений параметров расчетных схем к одной ступени напряжения сети и с учетом фактических коэффициентов трансформации силовых трансформаторов и автотрансформаторов.

4.3.2. При отсутствии данных о фактических коэффициентах трансформации силовых трансформаторов и автотрансформаторов допускается использовать приближенный способ их учета. Он состоит в замене фактических коэффициентов трансформации трансформаторов и автотрансформаторов отношением средних номинальных напряжений сетей соответствующих ступеней напряжения. При этом рекомендуется использовать следующую шкалу средних номинальных напряжений сетей: 3,15; 6,3; 10,5; 13,8; 15,75; 18; 20; 24; 27; 37; 115; 154; 230; 340; 515 кВ.

Формулы для определения параметров элементов эквивалентных схем замещения в именованных и относительных единицах с приведением их значений к основной ступени напряжения, используя приближенный способ учета коэффициентов трансформации силовых трансформаторов и автотрансформаторов, приведены в приложении В.

4.4. Выбор метода расчета токов короткого замыкания

4.4.1. Расчет токов КЗ в малоконтурных расчетных схемах рекомендуется проводить аналитическим способом с использованием общепринятых методов преобразований схем.

4.4.2. Расчет токов КЗ в многоконтурных расчетных схемах рекомендуется проводить методом узловых напряжений или методом контурных токов с использованием ЭВМ.

При использовании метода узловых напряжений необходимо решить матричное уравнение

,                                                                                           (2)

При использовании метода контурных токов необходимо решить матричное уравнение

Е_к = Z_к I_к,                                                                                                  (3)

5. Расчет начального действующего значения периодической составляющей тока трехфазного короткого замыкания

5.1. При расчете максимального начального действующего значения периодической составляющей тока трехфазного КЗ должны быть учтены все синхронные генераторы и компенсаторы, а также синхронные и асинхронные электродвигатели мощностью 100 кВт и более, если эти электродвигатели не отделены от точки КЗ токоограничивающими реакторами или силовыми трансформаторами. В автономных системах при расчетах токов КЗ следует учитывать и электродвигатели мощностью менее 100 кВт, если их доля в суммарном токе КЗ составляет не менее 5 %.

5.2. Синхронные и асинхронные машины в схему замещения должны быть введены сверхпереходными сопротивлениями и сверхпереходными ЭДС. Последние следует принимать численно равными значениям этих ЭДС в момент, предшествующий КЗ.

Для синхронных генераторов и электродвигателей, которые до КЗ работали с перевозбуждением, сверхпереходную ЭДС (фазное значение) , кВ, следует определять по формуле

,                                    (4)

Для синхронных генераторов и электродвигателей, работавших до КЗ с недовозбуждением, сверхпереходную ЭДС следует определять по формуле

.                                    (5)

Для синхронных компенсаторов, работавших до КЗ с перевозбуждением, следует определять по формуле

,                                                                                   (6)

а работавших с недовозбуждением, по формуле

.                                                                                   (7)

Для асинхронных электродвигателей сверхпереходную ЭДС следует определять по формуле

,                                (8)

причем сверхпереходное индуктивное сопротивление , Ом, допускается определять по формуле

,                                                                        (9)

5.3. При расчете токов КЗ в относительных единицах с приведением значений параметров расчетной схемы к выбранным базисным условиям для определения сверхпереходной ЭДС электрических машин следует использовать формулы, приведенные в приложении Г.

5.4. При использовании для расчета токов КЗ аналитического способа схему замещения, полученную в соответствии с 5.1-5.3, необходимо преобразовать и определить результирующую эквивалентную эдс (или ) и результирующее эквивалентное сопротивление х_эк (или ) относительно точки КЗ. Начальное действующее значение периодической составляющей тока в месте КЗ (7_п0), кА, равно

                                                                                (10)

где I_б  - базисный ток той ступени напряжения сети, где находится точка КЗ, кА.

5.5. Методика учета комплексной нагрузки при расчете начального значения периодической составляющей тока КЗ изложена в разделе 12.

5.6. При приближенных расчетах начальное действующее значение периодической составляющей тока в месте КЗ допускается определять по методу эквивалентного генератора, приняв ЭДС всех источников электроэнергии равными нулю и используя формулу

                                                                               (11)

или

,                                                                                          (12)

6. Расчет апериодической составляющей тока трехфазного короткого замыкания

6.1. Начальное значение апериодической составляющей тока трехфазного короткого замыкания следует определять как модуль от разности мгновенных значений полного тока в момент, предшествующий КЗ, и периодической составляющей тока в начальный момент КЗ.

6.2. Наибольшее начальное значение апериодической составляющей тока КЗ в общем случае следует считать равным амплитуде периодической составляющей тока в начальный момент КЗ

.                                                                                              (13)

Это выражение справедливо при условиях:

- сеть имеет высокую добротность, вследствие чего активным сопротивлением можно пренебречь (4.1.7);

- цепь, в которой находится расчетная точка КЗ, до момента короткого замыкания не была нагружена.

В случае невыполнения указанных условий наибольшее начальное значение апериодической составляющей тока КЗ следует определять в соответствии с 6.1.

6.3. В простых радиальных схемах апериодическую составляющую тока КЗ в произвольный момент времени i_at следует определять по формуле

                                                                                                 (14)

                                                                                           (15)

При определении значений х_эк и R_эк синхронные генераторы и компенсаторы, синхронные и асинхронные электродвигатели в схеме замещения должны быть представлены индуктивным сопротивлением обратной последовательности (для асинхронных электродвигателей х₂ = ) и сопротивлением постоянному току обмотки статора при нормированной рабочей температуре этой обмотки.

При отсутствии данных о сопротивлении постоянному току обмотки статора асинхронных электродвигателей это сопротивление R_АД, Ом, допускается определять по формуле

,                                                                       (16)

Примечание - Апериодическую составляющую тока КЗ от синхронного генератора в произвольный момент времени i_аt, кА, в случае необходимости учета тока генератора в момент, предшествующий КЗ, следует определять по формуле

,                                            (17)

6.4. В сложных разветвленных схемах, содержащих только индуктивные и активные сопротивления, апериодическая составляющая тока КЗ представляет собой сумму экспонент, число которых равно числу независимых контуров, поэтому достаточно точно значение этой составляющей в произвольный момент времени можно получить лишь путем решения системы дифференциальных уравнений контурных токов или узловых напряжений, составленных с учетом как индуктивных, так и активных сопротивлений всех элементов схем (синхронные и асинхронные машины должны быть учтены сопротивлениями обратной последовательности и активным сопротивлением обмотки статора). Для определения наибольшего значения апериодической составляющей тока КЗ начальные условия для ветви электрической цепи, в которой находится расчетная точка КЗ, следует принимать нулевыми.

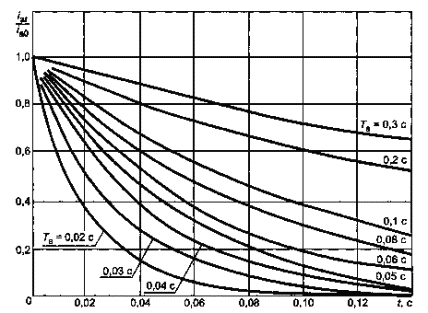

6.5. При приближенных расчетах апериодической составляющей тока КЗ допускается принимать, что в любой сложной схеме эта составляющая затухает по экспоненциальному закону с эквивалентной постоянной времени Т_{а эк}, с, определяемой по одной из приведенных ниже формул (первая из них дает наибольшую погрешность, последняя - наименьшую):

,                                                                                 (18)

,                                                                                 (19)

,                                                                        (20)

Примечание - При определении эквивалентной постоянной времени T_а.зк по формулам 18 и 19 для синхронных и асинхронных машин следует учитывать индуктивное сопротивление обратной последовательности и активное сопротивление обмотки статора.

6.6. В тех случаях, когда расчетная схема относительно точки КЗ делится на радиальные независимые друг от друга ветви, при приближенных расчетах суммарную апериодическую составляющую тока в месте КЗ в произвольный момент времени в килоамперах следует определять как сумму апериодических составляющих токов отдельных ветвей

,                                                                                         (21)

Для облегчения расчетов по определению i_at в приложении Д даны кривые зависимости i_аt/i_а0 от времени при различных значениях T_а, а в приложении Е приведены значениях x/R и T_а для характерных ветвей электроэнергетических систем.

7. Расчет ударного тока трехфазного короткого замыкания

7.1. При расчете ударного тока короткого замыкания допускается принимать, что от начального момента КЗ до момента, когда ток оказывается ударным, амплитуда периодической составляющей тока КЗ остается неизменной, равной амплитуде этой составляющей в начальный момент КЗ. Исключение составляют случаи, когда расчетная точка КЗ находится вблизи асинхронных электродвигателей.

7.2. В случае, когда исходная расчетная схема является радиальной, ударный ток КЗ i_уд, кА, следует определять по формуле

,                                                                                            (22)

где χ - ударный коэффициент тока КЗ.

Ударный коэффициент тока КЗ % рекомендуется определять по одной из формул:

,                                                                               (23)

,                                                                                  (24)

.                                                                                        (25)

При отношении x_эк/R_эк > 5 ударный коэффициент тока КЗ χ с допустимо определять по формуле

.                                                                                            (26)

7.3. В тех случаях, когда исходная расчетная схема является многоконтурной, высокая точность определения ударного тока КЗ может быть получена только путем решения соответствующей системы дифференциальных уравнений, составленных для мгновенных значений токов в узлах и падений напряжения в контурах схемы замещения, учитывающей как индуктивные, так и активные сопротивления всех элементов исходной расчетной схемы.

7.4. При приближенных расчетах ударного тока КЗ в многоконтурной схеме следует, исходя из допущения об экспоненциальном характере затухания апериодической составляющей тока КЗ в схеме с любым числом независимых контуров (6.5), предварительно определить эквивалентную постоянную времени затухания этой составляющей Т_а.эк, а затем найти ударный коэффициент тока КЗ χ_эк по формуле

                                                                         (27)

или

                                                                              (28)

и определить ударный ток КЗ

.                                                                                         (29)

При x_эк/R_эк > 5 ударный коэффициент тока КЗ допустимо определять по формуле

.                                                                                         (30)

7.5. В тех случаях, когда расчетная точка КЗ делит исходную расчетную схему на радиальные независимые друг от друга ветви, при приближенных расчетах ударный ток КЗ допустимо определять как сумму ударных токов от отдельных ветвей, т.е.

,                                                                                    (31)

7.6. При определении ударного тока КЗ и момента его возникновения на линиях с установками продольной компенсации необходимо учитывать не только периодическую составляющую тока КЗ, имеющую синхронную частоту, и апериодическую составляющую, но и свободную периодическую составляющую тока, имеющую подсинхронную частоту.

8. Расчет периодической составляющей тока трехфазного короткого замыкания от синхронных генераторов в произвольный момент времени

8.1. В сложных схемах периодическую составляющую тока КЗ от синхронных генераторов (компенсаторов) в произвольный момент времени следует рассчитывать путем решения соответствующей системы дифференциальных уравнений переходных процессов с использованием ЭВМ.

8.2. В простых радиальных схемах действующее значение периодической составляющей тока КЗ от синхронной машины с тиристорной независимой системой возбуждения в произвольный момент времени допустимо определять аналитическим способом, используя формулы:

       (32)

                                                                                  (33)

и

,                                                                                      (34)
